Hyundai Elantra 2017 Инструкция по эксплуатации (in Russian)

3-72
Удобные компоненты для транспортного средства
Контрольная лампа
стояночного
тормоза и уровня
тормозной жидкости
Эта контрольная лампа
загорается в следующих случаях:
• После перевода замка зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Загорается приблизительно на
3 секунды.
- Продолжает гореть, если
применен стояночный тормоз.
• Когда применен стояночный
тормоз.
• Когда низкий уровень тормозной
жидкости в бачке.
- Если контрольная лампа
продолжает гореть при
отпущенном стояночном
тормозе, это указывает на
низкий уровень тормозной
жидкости в бачке.
Если уровень тормозной
жидкости в бачке низкий:
1. Необходимо осторожно
остановиться в ближайшем
безопасном месте.
2. После остановки двигателя
необходимо проверьте уровень
тормозной жидкости и
немедленно добавить жидкость
до надлежащего уровня (более
подробная информация
приводится в "Тормозная
жидкость" в главе 7). После
добавления тормозной жидкости
проверьте все компоненты
тормозной системы на наличие
утечек. Если обнаружены утечки
в тормозной системе, если горит
контрольная лампа или если
тормоза не работают
надлежащим образом, избегайте
управления транспортным
средством. Рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
автомобиля.
Двухконтурная диагональная
тормозная система
Автомобиль оборудован
двухконтурной диагональной
тормозной системой. Это
означает, что торможение на два
колеса сохраняется даже при сбое
одной из сдвоенных систем.
Если работает только одна из
сдвоенных систем, для остановки
автомобиля необходимы
увеличенный ход педали и более
сильный нажим на педаль.
Кроме того, если действует только
часть тормозной системы,
тормозной путь увеличивается.
При сбое тормозов во время
движения следует переключиться
на низшую передачу для
дополнительного торможения
двигателем и остановить
транспортное средство, как только
это будет безопасно.

3-73
Удобные компоненты для транспортного средства
3
Контрольная лампа
антиблокировочной
системы тормозов
(ABS)
Эта контрольная лампа
загорается в следующих случаях:
• После перевода замка зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Загорается приблизительно на
3 секунд, затем гаснет.
• При наличии неисправности в
ABS (обычна тормозная система
будет сохранять свою
функциональность и без
антиблокировочной системы
тормозов).
В этом случае рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
транспортного средства.
Контрольная лампа
системы
электронного
распределения
тормозного усилия
(EBD)
Эти две сигнальных лампы
загораются при движении
одновременно в следующих
случаях:
• Кода ABS и рабочий тормоз не
работают надлежащим образом.
В этом случае рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
транспортного средства.
контрольная лампа
стояночного тормоза и
уровня тормозной жидкости
Продолжать движение при
горящей контрольной лампе
опасно. Если контрольная
лампа стояночного тормоза и
низкого уровня тормозной
жидкости горит при
отпущенном стояночном
тормозе, это указывает на
низкий уровень тормозной
жидкости.
В этом случае рекомендуется
обратиться к официальному
дилеру HYUNDAI для
проверки транспортного
средства.
ОСТОРОЖНО

3-74
Удобные компоненты для транспортного средства
Информация
- Контрольная лампа
системы электронного
распределения тормозного
усилия (EBD)
Когда загорается сигнальная лампа
ABS или сигнальные лампы и ABS,
и стояночного тормоза и низкого
уровня тормозной жидкости,
вероятно, что не работают
спидометр, одометр или счетчик
суточного пробега. Кроме того,
может загораться контрольная
лампа EPS и увеличивается или
уменьшается рулевое усилие.
В этом случае рекомендуется как
можно скорее обратиться к
официальному дилеру HYUNDAI
для проверки транспортного
средства.
Контрольная лампа
системы
Электрический
усилитель руля (ЭУР)
Эта контрольная лампа
загорается в следующих случаях:
• После перевода замка зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Загорается приблизительно на
3 секунд, затем гаснет.
• При наличии неисправности в
системе EPS.
В этом случае рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
транспортного средства.
i
Контрольная лампа системы
электронного распределения
тормозного усилия (EBD)
Когда горят сигнальные лампы
и ABS, и стояночного тормоза,
и низкого уровня тормозной
жидкости, тормозная система
не будет работать как обычно,
а резкое торможение может
привести к непредвиденной и
опасной ситуации.
В этом случае следует
избегать движения на
высокой скорости и резкого
торможения.
Рекомендуется как можно
скорее обратиться к
официальному дилеру
HYUNDAI для проверки
транспортного средства.
ОСТОРОЖНО

3-75
Удобные компоненты для транспортного средства
3
Индикатор
неисправности (MIL)
Эта контрольная лампа
загорается в следующих случаях:
• После перевода замка зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Загорается приблизительно на
3 секунд, затем гаснет.
• При наличии неисправности в
системе снижения токсичности
выбросов.
В этом случае рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
транспортного средства.Продолжение движения при
горящем индикаторе
неисправности может привести к
повреждению системы снижения
токсичности выбросов, что
повлияет на управляемость и
(или) расход топлива.бензиновый двигатель
Если мигает лампа индикатора
неисправности (MIL), это может
указывать на ошибку в системе
регулирования количества
впрыскиваемого топлива, что
может привести к снижению
мощности двигателя,
увеличению шума и вредных
выбросов в атмосферу.
В этом случае рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
системы управления
двигателем.
К СВЕДЕНИЮК СВЕДЕНИЮ

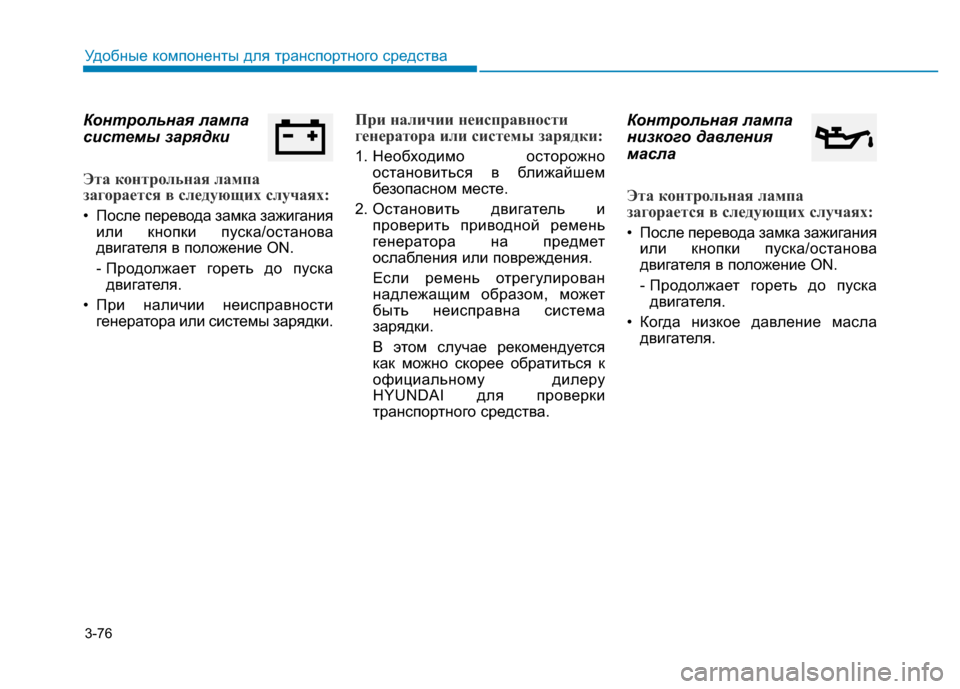

3-76
Удобные компоненты для транспортного средства
Контрольная лампа
системы зарядки
Эта контрольная лампа
загорается в следующих случаях:
• После перевода замка зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Продолжает гореть до пуска
двигателя.
• При наличии неисправности
генератора или системы зарядки.
При наличии неисправности
генератора или системы зарядки:
1. Необходимо осторожно
остановиться в ближайшем
безопасном месте.
2. Остановить двигатель и
проверить приводной ремень
генератора на предмет
ослабления или повреждения.
Если ремень отрегулирован
надлежащим образом, может
быть неисправна система
зарядки.
В этом случае рекомендуется
как можно скорее обратиться к
официальному дилеру
HYUNDAI для проверки
транспортного средства.
Контрольная лампа
низкого давления
масла
Эта контрольная лампа
загорается в следующих случаях:
• После перевода замка зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Продолжает гореть до пуска
двигателя.
• Когда низкое давление масла
двигателя.

3-77
Удобные компоненты для транспортного средства
3
Когда низкое давление масла
двигателя:
1. Необходимо осторожно
остановиться в ближайшем
безопасном месте.
2. Остановить двигатель и
проверить уровень масла
двигателя (более подробная
информация приводится в
"Моторное масло" в главе 7).
В случае низкого уровня
следует добавить масло.
Если после добавления масла
продолжает гореть контрольная
лампа или если масло
недоступно, рекомендуется
обратиться как можно быстрее к
официальному дилеру
HYUNDAI.• Если не остановить двигатель
сразу же после высвечивания
контрольной лампы давления
масла, возможно серьезное
повреждение.
• Если сигнальная лампа
продолжает гореть при
работающем двигателе, это
указывает на вероятное
серьезное повреждение
двигателя или на
неисправность. В этом случае:
(Продолжение)(Продолжение)
1. Как можно скорее остановить
транспортное средство, когда
это будет безопасно.
2. Остановить двигатель и
проверить уровень масла.
Если уровень масла низкий,
долить масло в двигателе до
нужного уровня.
3. Запустите двигатель. Если
при работающем двигателе
контрольная лампа
продолжает гореть,
немедленно остановить
двигатель. В этом случае
рекомендуется обратиться к
официальному дилеру
HYUNDAI для проверки
транспортного средства.
К СВЕДЕНИЮ

3-78
Удобные компоненты для транспортного средства
Контрольная лампа
низкого уровня
топлива
Эта контрольная лампа
загорается в следующих случаях:
• Когда в топливном баке
заканчивается топливо.
Необходимо заправиться
топливом как можно скорее.
Движение с включенной
контрольной лампой низкого
уровня топлива или с уровнем
топлива ниже «Е» может
привести к пропускам
зажигания в двигателе и
повреждению каталитического
нейтрализатора (если
установлен).
Контрольная лампа
жидкости
стеклоомывателя
(при наличии)
Эта контрольная лампа загорается
в следующих случаях.
• Когда бачок жидкости
стеклоомывателя практически
пуст
В этом случае необходимо залить
жидкость в бачок стеклоомывателя.
Контрольная лампа
превышения
скорости
(при наличии)
Эта контрольная лампа начинает
мигать в следующих случаях:
• При превышении скорости 120
км/ч.
- Эта функция позволяет
предотвратить движение с
превышением скорости.
- Кроме того, примерно 5 секунд
будет звучать
предупредительный звуковой
сигнал.
К СВЕДЕНИЮ
120km/h

3-79
Удобные компоненты для транспортного средства
3
Главная контрольная
лампа (для
комбинации приборов
supervision)
Этот индикатор загорается в
следующих случаях:
• При переводе ключа зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Загорается приблизительно на
3 секунд, затем гаснет.
• В случае неисправности в любой
из следующих систем:
- Низкий уровень жидкости
стеклоомывателя (при наличии)
- Неисправность внешнего
светового прибора
- Система контроля давления в
шинах (СКДШ, если имеется)
- Система напоминания о
необходимости выполнения
техобслуживания.
Детали этого предупреждения
отображаются на ЖК дисплее.
Контрольная лампа
низкого давления в
шинах (при наличии)
Эта контрольная лампа
загорается в следующих случаях:
• При переводе ключа зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Загорается приблизительно на
3 секунд, затем гаснет.
• При недостаточном давлении в
одной или нескольких шинах
(расположение шины с
недостаточным давлением
отображается на ЖК дисплее
Supervision.)
Более подробная информация
приводится в "Система
контроля давления в шинах
(TPMS)" в главе 6.
Контрольная лампа остается
включенной после
приблизительно 60-секундного
периода мигания или
постоянного включается и
выключается с интервалом в 3
секунды:
• При наличии неисправности в
системе TPMS.
В этом случае рекомендуется
как можно скорее обратиться к
официальному дилеру HYUNDAI
для проверки транспортного
средства.
Более подробная информация
приводится в "Система
контроля давления в шинах
(TPMS)" в главе 6.

3-80
Удобные компоненты для транспортного средства
Контрольная лампа
приоткрытой двери
(для стандартной
комбинации приборов)
Эта контрольная лампа
загорается в следующих случаях:
• Этот индикатор загорается в
случае неплотного закрытия
двери.
Предупреждение об
открытии багажника
(для стандартной
комбинации приборов)
для стандартной комбинации
приборовдля стандартной
комбинации приборов
Эта контрольная лампа
загорается в следующих случаях:
• Если багажник закрыт неплотно.
Световой индикатор
электронной
системы
динамической
стабилизации (ESC)
(при наличии)
Этот световой индикатор
загорается в следующих случаях:
• После перевода замка зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Загорается приблизительно на
3 секунд, затем гаснет.
• При наличии неисправности в
системе ESC.
В этом случае рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
транспортного средства. безопасная остановка
•Систем контроля давления
в шинах не может
предупредить о
неожиданном серьезном
повреждении шины,
вызванном внешними
факторами.
•Если чувствуется, что
автомобиль неустойчив,
следует немедленно убрать
ногу с педали акселератора,
осторожно нажать на
педаль тормоза и медленно
выехать на безопасное
место дороги.
ОСТОРОЖНО

3-81
Удобные компоненты для транспортного средства
3
Этот световой индикатор начинает
мигать в следующих случаях:
• При работе системы ESC.
Более подробная информация
приводится в "Электронная
система динамической
стабилизации (ESC)" в главе 5.
Световой индикатор
выключения
электронной
системы стабилизации
курсовой устойчивости (ESC)
(при наличии)
Этот световой индикатор
загорается в следующих случаях:
• После перевода замка зажигания
или кнопки пуска/останова
двигателя в положение ON.
- Загорается приблизительно на
3 секунд, затем гаснет.
• В случае выключения системы
ESC выбором пункта "ESC OFF"
на комбинации приборов в
режиме изменения
пользовательских параметров
настройки.
Более подробная информация
приводится в "Электронная
система стабилизации курсовой
устойчивости (ESC)" в главе 5.
Индикатор авто
стоп (при наличии)
Этот индикатор загорается в
следующих случаях:
• Когда двигатель переходит в
режим остановки на холостом
ходу системы ISG (остановка и
запуск на холостом ходу).
• Когда происходит автоматический
запуск, индикатор aвто стоп на
приборной доске будет мигать в
течение 5 секунд.
Подробная информация
приведена в описании системы
ISG (старт-стоп) в начале главы
5.
