Hyundai Genesis Coupe 2013 Betriebsanleitung (in German)

439
Ausstattung Ihres Fahrzeugs
Bedienung des elektrischen Innenspiegels:
Drücken Sie die ON/OFF-Taste (1), umdie automatische Dimmfunktion
einzuschalten. Die Kontrollleuchte im
Spiegel leuchtet auf.
Drücken Sie die ON/OFF-Taste, um die automatische Dimmfunktion
auszuschalten. Die Kontrollleuchte im
Spiegel erlischt.
Der Spiegel wird bei jedem Einschalten der Zündungeingeschaltet. Außenspiegel
Stellen Sie die Außenspiegel immer vor
Fahrtantritt ein.
Ihr Fahrzeug ist mit zwei Außenspiegeln,
an der Fahrer- und Beifahrerseite,
ausgestattet. Die Spiegel können über
den Spiegelschalter elektrisch eingestellt
werden. Die Außenspiegel können
angeklappt werden, um Beschädigungen
in einer Waschanlage oder beim
Befahren einer schmalen Straße zu
vermeiden.
OBK049022N
KontrollleuchteSensor
VORSICHT -
Außenspiegel
Das rechte Außenspiegelglas ist konvex. Bei einigen Länderver
-sionen ist auch das linke
Außenspiegelglas konvex. Ob-jekte im Spiegelbild sind näher
am Fahrzeug, als sie im Spiegel-bild erscheinen.
Schauen Sie bei einem Spurwechsel in den Innenspiegel
oder direkt nach hinten, um den
tatsächlichen Abstand folgender
Fahrzeuge festzustellen.
ACHTUNG
Kratzen Sie Eis nicht von den
Spiegelgläsern, da hierdurch die
Spiegeloberflächen beschädigt werden könnten. Wenn Eis dasEinstellen eines Spiegels verhindern sollte, versuchen Sie
nicht, den Spiegel mit Gewalt zu verstellen. Um Eis zu entfernen,verwenden Sie Enteiserspray oder einen Schwamm bzw. weichen
Lappen mit sehr warmem Wasser.

Ausstattung Ihres Fahrzeugs
40
4

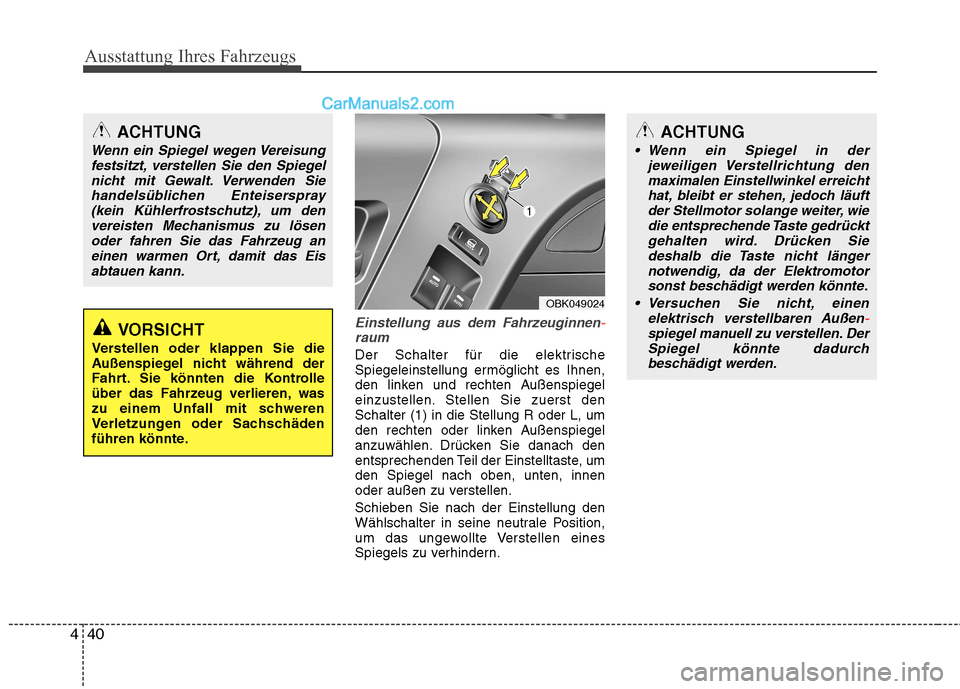

Einstellung aus dem Fahrzeuginnen-raum
Der Schalter für die elektrische
Spiegeleinstellung ermöglicht es Ihnen,
den linken und rechten Außenspiegel
einzustellen. Stellen Sie zuerst denSchalter (1) in die Stellung R oder L, um
den rechten oder linken Außenspiegel
anzuwählen. Drücken Sie danach den
entsprechenden Teil der Einstelltaste, umden Spiegel nach oben, unten, innen
oder außen zu verstellen. Schieben Sie nach der Einstellung den
Wählschalter in seine neutrale Position,
um das ungewollte Verstellen eines
Spiegels zu verhindern.
ACHTUNG
Wenn ein Spiegel wegen Vereisung
festsitzt, verstellen Sie den Spiegel
nicht mit Gewalt. Verwenden Siehandelsüblichen Enteiserspray(kein Kühlerfrostschutz), um den vereisten Mechanismus zu lösen
oder fahren Sie das Fahrzeug aneinen warmen Ort, damit das Eisabtauen kann.
VORSICHT
Verstellen oder klappen Sie die
Außenspiegel nicht während der
Fahrt. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall mit schweren
Verletzungen oder Sachschäden
führen könnte.
OBK049024
ACHTUNG
Wenn ein Spiegel in der jeweiligen Verstellrichtung den
maximalen Einstellwinkel erreicht hat, bleibt er stehen, jedoch läuftder Stellmotor solange weiter, wiedie entsprechende Taste gedrückt
gehalten wird. Drücken Siedeshalb die Taste nicht länger notwendig, da der Elektromotor
sonst beschädigt werden könnte.
Versuchen Sie nicht, einen elektrisch verstellbaren Außen
-spiegel manuell zu verstellen. DerSpiegel könnte dadurch
beschädigt werden.

441
Ausstattung Ihres Fahrzeugs

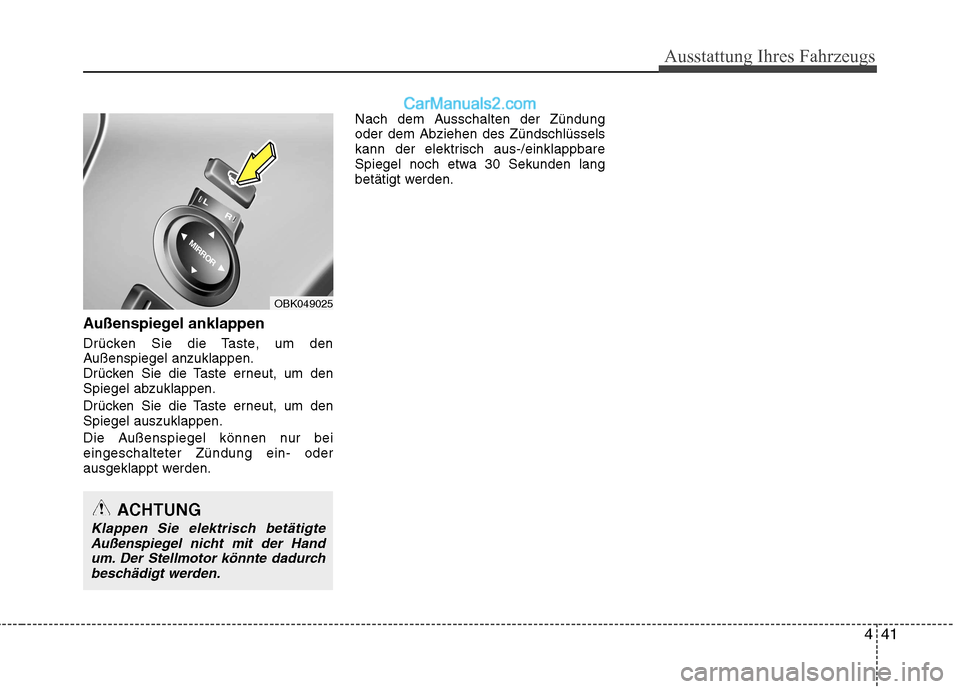

Außenspiegel anklappen
Drücken Sie die Taste, um den
Außenspiegel anzuklappen.
Drücken Sie die Taste erneut, um denSpiegel abzuklappen.
Drücken Sie die Taste erneut, um den Spiegel auszuklappen.
Die Außenspiegel können nur bei eingeschalteter Zündung ein- oder
ausgeklappt werden.Nach dem Ausschalten der Zündungoder dem Abziehen des Zündschlüssels
kann der elektrisch aus-/einklappbare
Spiegel noch etwa 30 Sekunden lang
betätigt werden.
ACHTUNG
Klappen Sie elektrisch betätigte
Außenspiegel nicht mit der Hand
um. Der Stellmotor könnte dadurchbeschädigt werden.
OBK049025

Ausstattung Ihres Fahrzeugs
42
4
KOMBIINSTRUMENT
OBK042026L/OBK042026U
■ Ausführung A
■ Ausführung B 1. Tachometer
2. Motortemperaturanzeige
3. Blinker-Kontrollleuchten
4. Warn- und Kontrollleuchten
(ausstattungsabhängig)
5. Kilometerzähler/TRIP-Computer (ausstattungsabhängig)
6. Drehzahlmesser
7. Tankuhr ❈ Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
Für weitere Details siehe "Instrumente"
auf den folgenden Seiten.
Für 2,0L Motor

443
Ausstattung Ihres Fahrzeugs

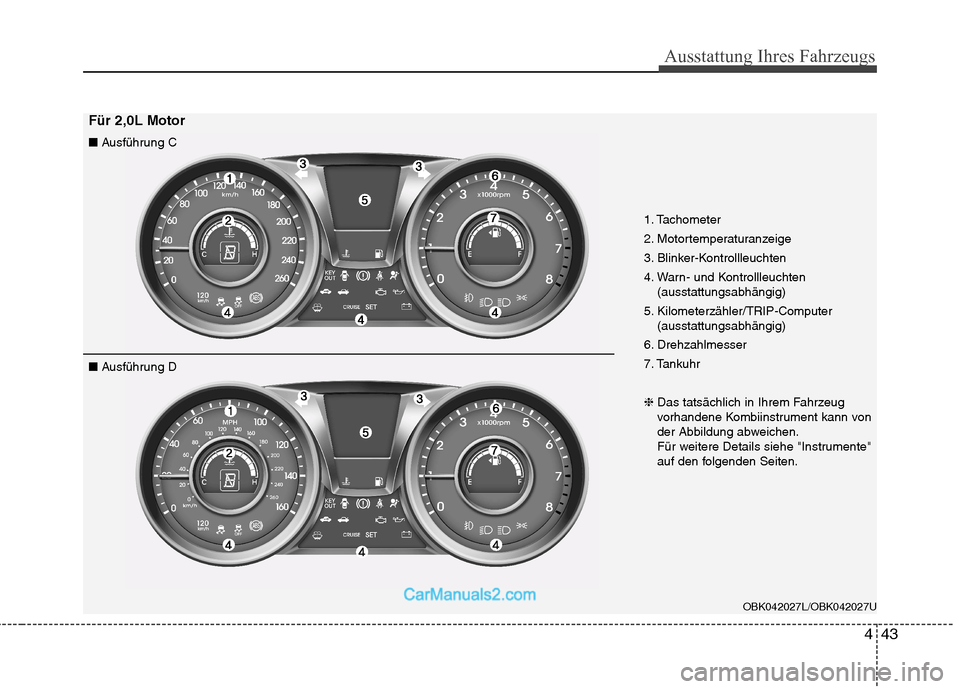

OBK042027L/OBK042027U
■Ausführung C
■ Ausführung D 1. Tachometer
2. Motortemperaturanzeige
3. Blinker-Kontrollleuchten
4. Warn- und Kontrollleuchten
(ausstattungsabhängig)
5. Kilometerzähler/TRIP-Computer (ausstattungsabhängig)
6. Drehzahlmesser
7. Tankuhr ❈ Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
Für weitere Details siehe "Instrumente"
auf den folgenden Seiten.
Für 2,0L Motor

Ausstattung Ihres Fahrzeugs
44
4

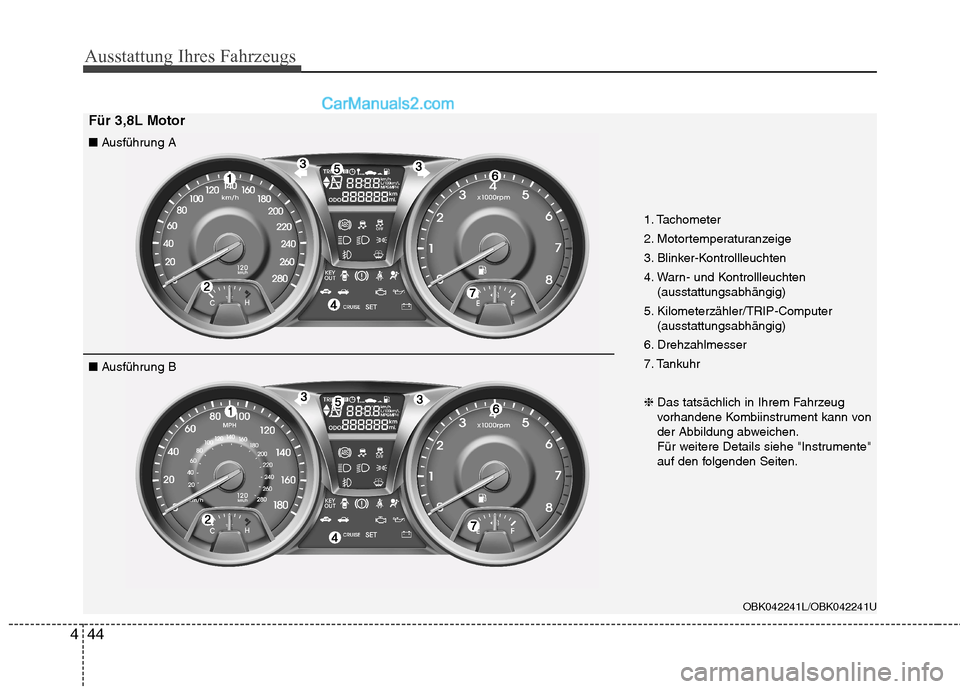

OBK042241L/OBK042241U
■ Ausführung A
■ Ausführung B 1. Tachometer
2. Motortemperaturanzeige
3. Blinker-Kontrollleuchten
4. Warn- und Kontrollleuchten
(ausstattungsabhängig)
5. Kilometerzähler/TRIP-Computer (ausstattungsabhängig)
6. Drehzahlmesser
7. Tankuhr ❈ Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
Für weitere Details siehe "Instrumente"
auf den folgenden Seiten.
Für 3,8L Motor

445
Ausstattung Ihres Fahrzeugs

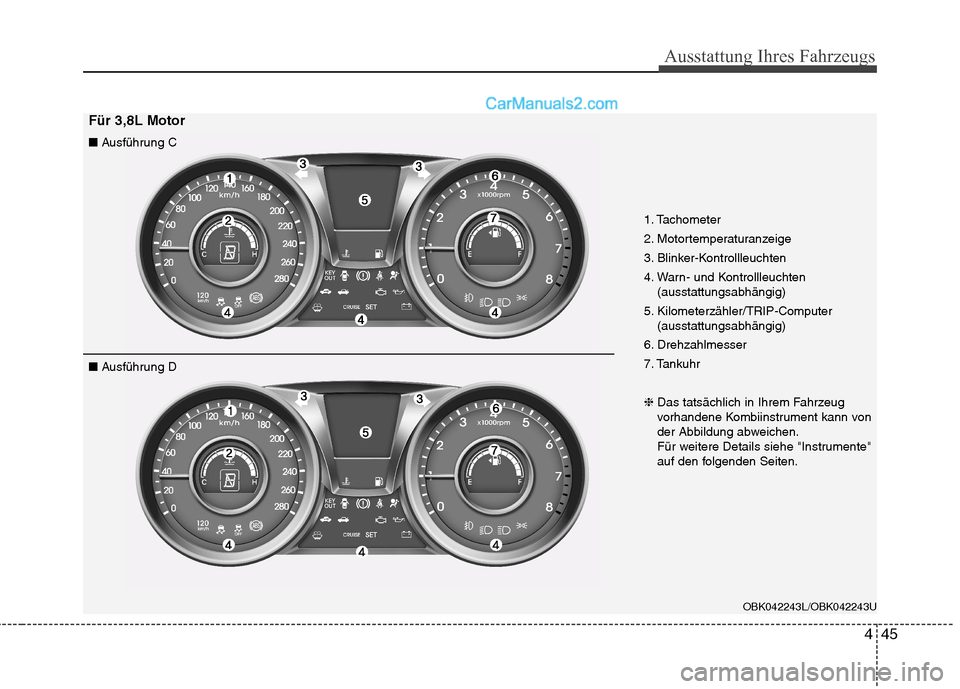

OBK042243L/OBK042243U
■Ausführung C
■ Ausführung D 1. Tachometer
2. Motortemperaturanzeige
3. Blinker-Kontrollleuchten
4. Warn- und Kontrollleuchten
(ausstattungsabhängig)
5. Kilometerzähler/TRIP-Computer (ausstattungsabhängig)
6. Drehzahlmesser
7. Tankuhr ❈ Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
Für weitere Details siehe "Instrumente"
auf den folgenden Seiten.
Für 3,8L Motor

Ausstattung Ihres Fahrzeugs
46
4

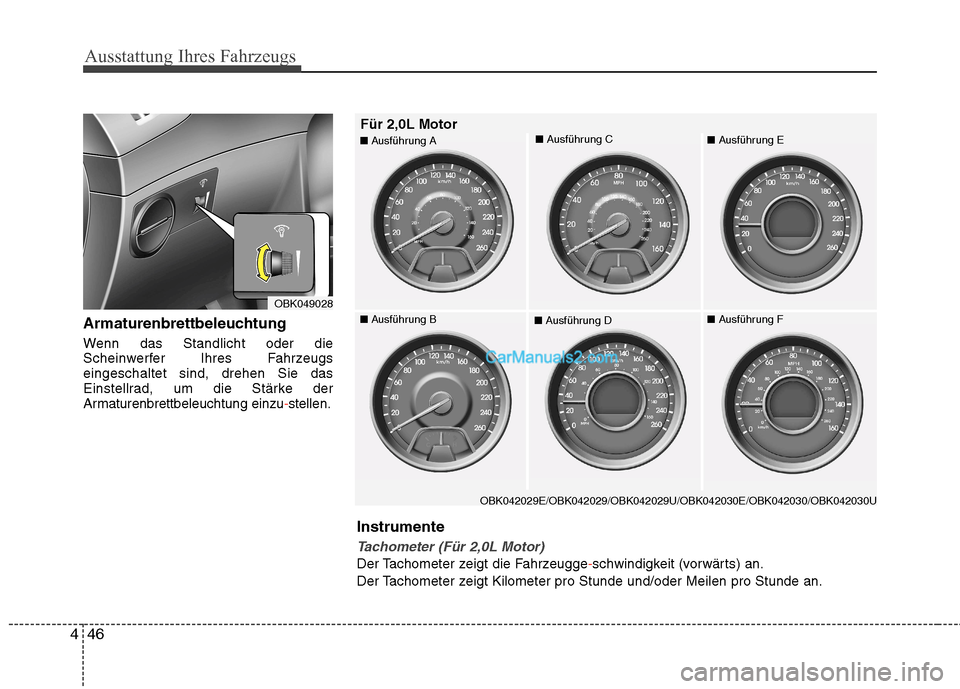

Armaturenbrettbeleuchtung
Wenn das Standlicht oder die
Scheinwerfer Ihres Fahrzeugseingeschaltet sind, drehen Sie das
Einstellrad, um die Stärke der
Armaturenbrettbeleuchtung einzu
-stellen.
OBK049028
Instrumente
Tachometer (Für 2,0L Motor)
Der Tachometer zeigt die Fahrzeugge-schwindigkeit (vorwärts) an.
Der Tachometer zeigt Kilometer pro Stunde und/oder Meilen pro Stunde an.
■ Ausführung B
■
Ausführung A
■ Ausführung C■Ausführung E
■ Ausführung D
■Ausführung F
OBK042029E/OBK042029/OBK042029U/OBK042030E/OBK042030/OBK042030U
Für 2,0L Motor

447
Ausstattung Ihres Fahrzeugs

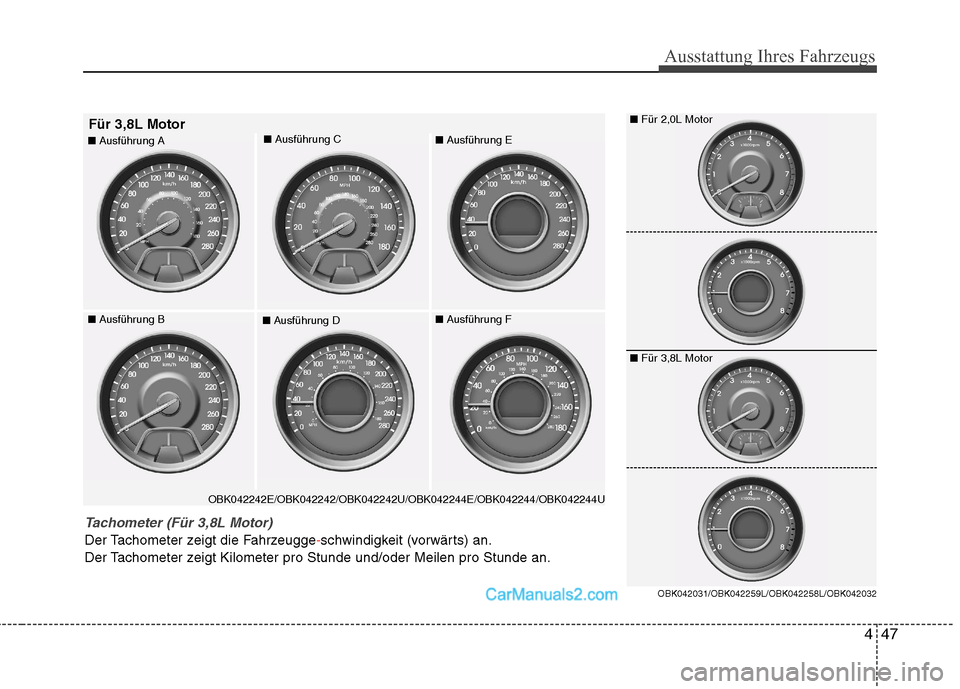

Tachometer (Für 3,8L Motor)
Der Tachometer zeigt die Fahrzeugge-schwindigkeit (vorwärts) an.
Der Tachometer zeigt Kilometer pro Stunde und/oder Meilen pro Stunde an.
■ Ausführung B
■
Ausführung A
■Ausführung C■Ausführung E
■ Ausführung D
■Ausführung F
OBK042242E/OBK042242/OBK042242U/OBK042244E/OBK042244/OBK042244U
Für 3,8L Motor■ Für 2,0L Motor
■ Für 3,8L Motor
OBK042031/OBK042259L/OBK042258L/OBK042032

Ausstattung Ihres Fahrzeugs
48
4

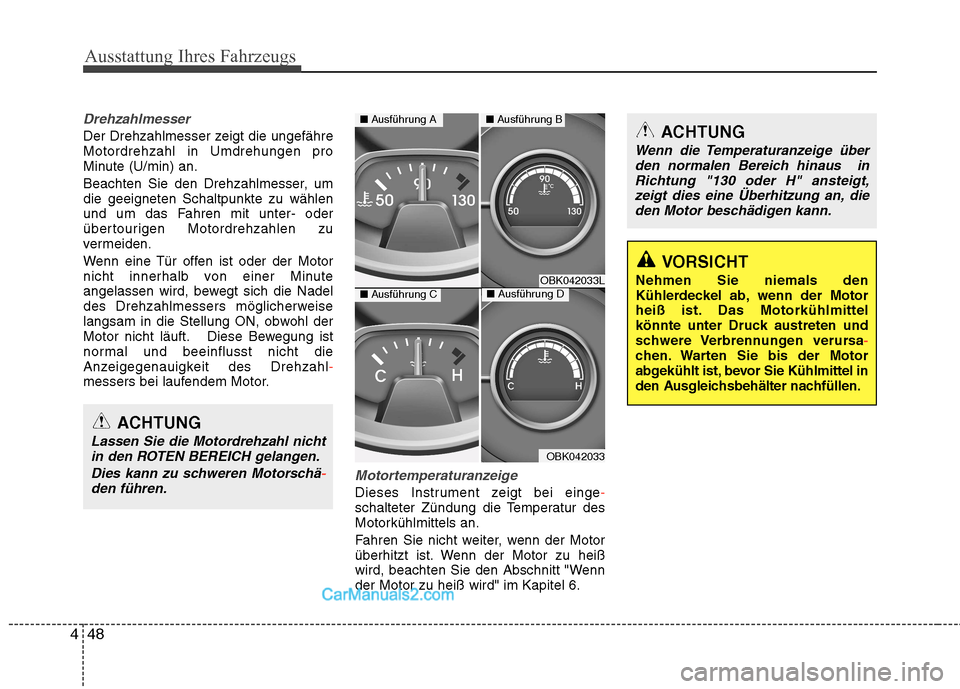

Drehzahlmesser
Der Drehzahlmesser zeigt die ungefähre Motordrehzahl in Umdrehungen pro
Minute (U/min) an.
Beachten Sie den Drehzahlmesser, um die geeigneten Schaltpunkte zu wählen
und um das Fahren mit unter- oder
übertourigen Motordrehzahlen zu
vermeiden.
Wenn eine Tür offen ist oder der Motor
nicht innerhalb von einer Minute
angelassen wird, bewegt sich die Nadel
des Drehzahlmessers möglicherweise
langsam in die Stellung ON, obwohl der
Motor nicht läuft. Diese Bewegung ist
normal und beeinflusst nicht die
Anzeigegenauigkeit des Drehzahl
-messers bei laufendem Motor.
Motortemperaturanzeige
Dieses Instrument zeigt bei einge-schalteter Zündung die Temperatur des
Motorkühlmittels an.
Fahren Sie nicht weiter, wenn der Motor
überhitzt ist. Wenn der Motor zu heiß
wird, beachten Sie den Abschnitt "Wennder Motor zu heiß wird" im Kapitel 6.
VORSICHT
Nehmen Sie niemals den
Kühlerdeckel ab, wenn der Motor
heiß ist. Das Motorkühlmittel
könnte unter Druck austreten und
schwere Verbrennungen verursa
-chen. Warten Sie bis der Motor
abgekühlt ist, bevor Sie Kühlmittel in
den Ausgleichsbehälter nachfüllen.
ACHTUNG
Wenn die Temperaturanzeige über den normalen Bereich hinaus in
Richtung "130 oder H" ansteigt, zeigt dies eine Überhitzung an, dieden Motor beschädigen kann.
ACHTUNG
Lassen Sie die Motordrehzahl nicht in den ROTEN BEREICH gelangen.
Dies kann zu schweren Motorschä
-den führen.
OBK042033L
OBK042033
■ Ausführung A
■Ausführung C
■ Ausführung B
■Ausführung D
