Specificaties & Consumenteninformatie
2
8

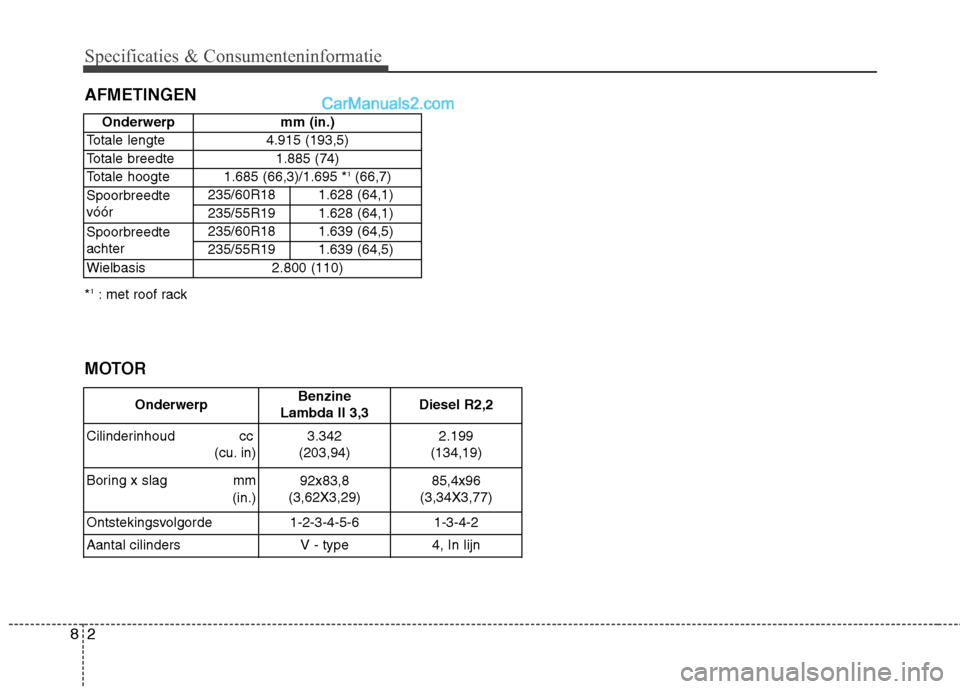

AFMETINGEN * 1
: met roof rack
MOTOR Onderwerp Benzine
Lambda II 3,3
Diesel R2,2
Cilinderinhoud cc (cu. in) 3.342
(203,94)
2.199
(134,19)
Boring x slag mm (in.)92x83,8
(3,62X3,29)
85,4x96
(3,34X3,77)
Ontstekingsvolgorde 1-2-3-4-5-6
1-3-4-2
Aantal cilinders V - type
4, In lijn
Onderwerp mm (in.)
Totale lengte 4.915 (193,5)
Totale breedte 1.885 (74)
Totale hoogte 1.685 (66,3)/1.695 * 1
(66,7)
Spoorbreedte vóór 235/60R18 1.628 (64,1)
235/55R19 1.628 (64,1)
Spoorbreedte achter 235/60R18 1.639 (64,5)
235/55R19 1.639 (64,5)
Wielbasis 2.800 (110)

83
Specificaties & Consumenteninformatie

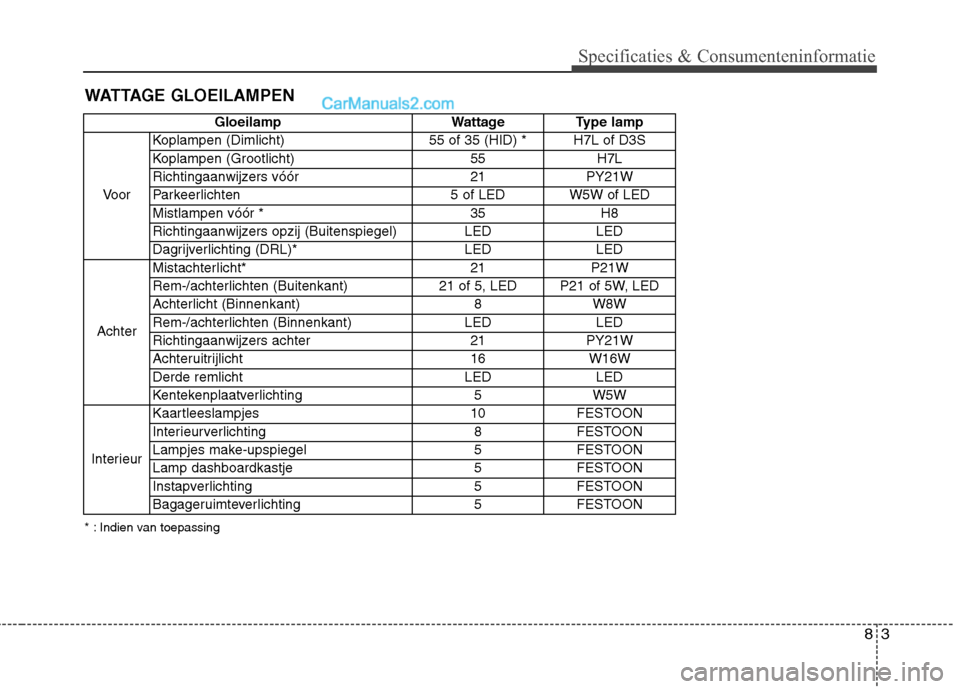

WATTAGE GLOEILAMPEN
* : Indien van toepassingGloeilamp Wattage Type lamp
Voor Koplampen (Dimlicht) 55 of 35 (HID) * H7L of D3S
Koplampen (Grootlicht) 55 H7L
Richtingaanwijzers vóór 21 PY21W
Parkeerlichten 5 of LED W5W of LED
Mistlampen vóór * 35 H8
Richtingaanwijzers opzij (Buitenspiegel) LED LED
Dagrijverlichting (DRL)* LED LED
Achter Mistachterlicht* 21 P21W
Rem-/achterlichten (Buitenkant) 21 of 5, LED P21 of 5W, LED
Achterlicht (Binnenkant) 8 W8W
Rem-/achterlichten (Binnenkant) LED LED
Richtingaanwijzers achter 21 PY21W
Achteruitrijlicht
16 W16W
Derde remlicht LED LED
Kentekenplaatverlichting 5 W5W
Interieur Kaartleeslampjes 10 FESTOON
Interieurverlichting 8 FESTOON
Lampjes make-upspiegel 5 FESTOON
Lamp dashboardkastje 5 FESTOON
Instapverlichting 5 FESTOON
Bagageruimteverlichting 5 FESTOON

Specificaties & Consumenteninformatie
4
8

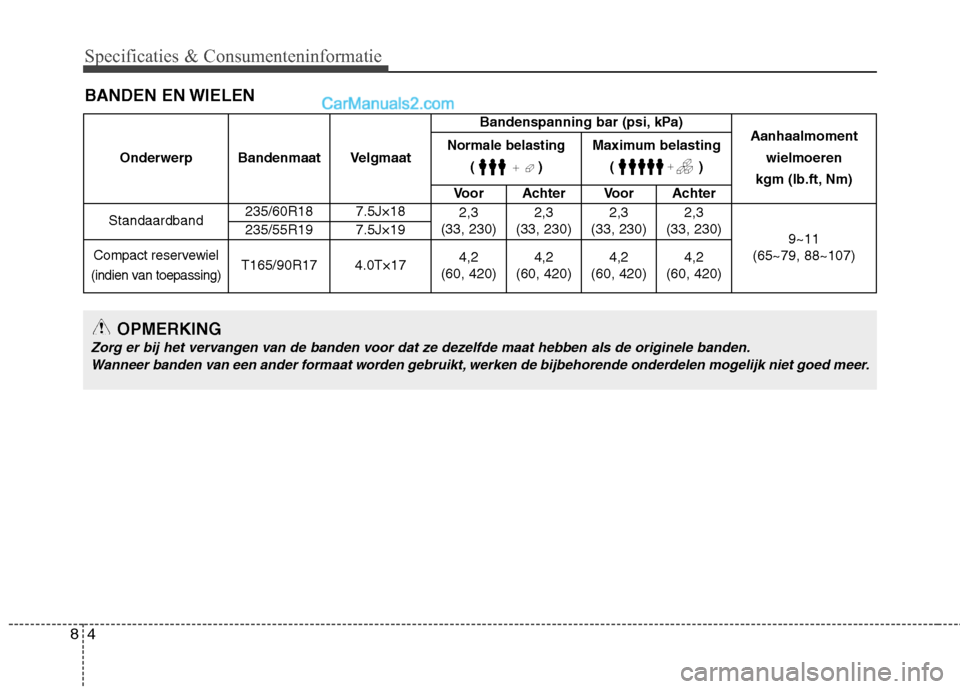

BANDEN EN WIELEN
Onderwerp Bandenmaat Velgmaat Bandenspanning bar (psi, kPa)
Aanhaalmoment
wielmoeren
kgm (lb.ft, Nm)
Normale belasting
()
Maximum belasting ()
Voor Achter Voor Achter
Standaardband 235/60R18 7.5J×18
2,3
(33, 230) 2,3
(33, 230) 2,3
(33, 230) 2,3
(33, 230) 9~11
(65~79, 88~107)
235/55R19 7.5J×19
Compact reservewiel
(indien van toepassing)T165/90R17 4.0T×17 4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420)
OPMERKING
Zorg er bij het vervangen van de banden voor dat ze dezelfde maat hebben als de originele banden.
Wanneer banden van een ander formaat worden gebruikt, werken de bijbehorende onderdelen mogelijk niet goed meer.

85
Specificaties & Consumenteninformatie

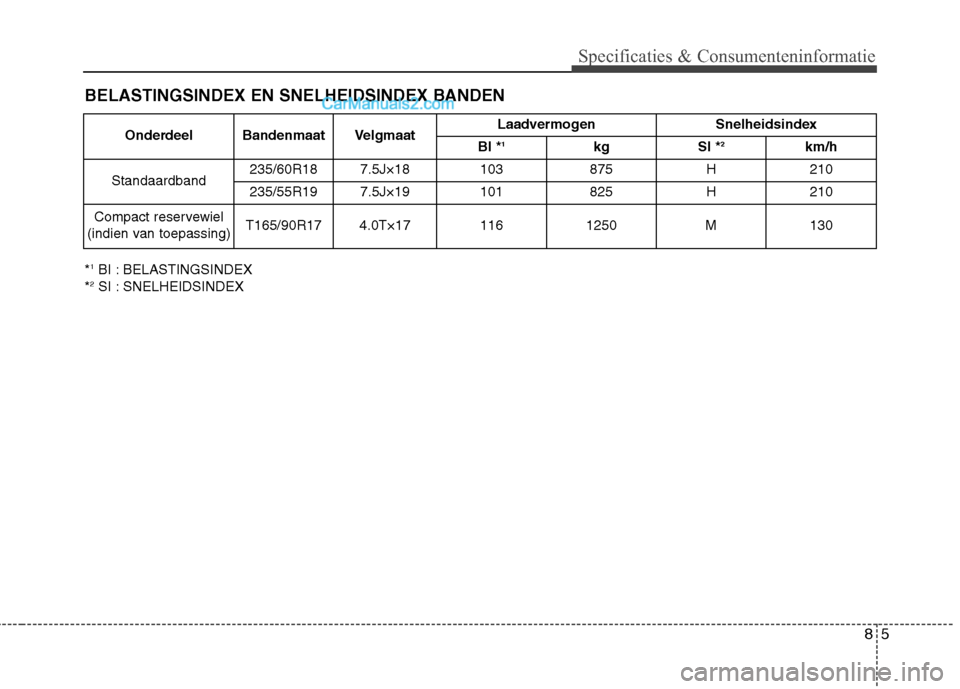

BELASTINGSINDEX EN SNELHEIDSINDEX BANDEN
Onderdeel Bandenmaat VelgmaatLaadvermogen Snelheidsindex
BI *1kgSI *2km/h
Standaardband
235/60R18 7.5J×18103875H210
235/55R19 7.5J×19101825H210
Compact reservewiel
(indien van toepassing)
T165/90R17 4.0T×171161250M130
* 1
BI : BELASTINGSINDEX
* 2
SI : SNELHEIDSINDEX

Specificaties & Consumenteninformatie
6
8

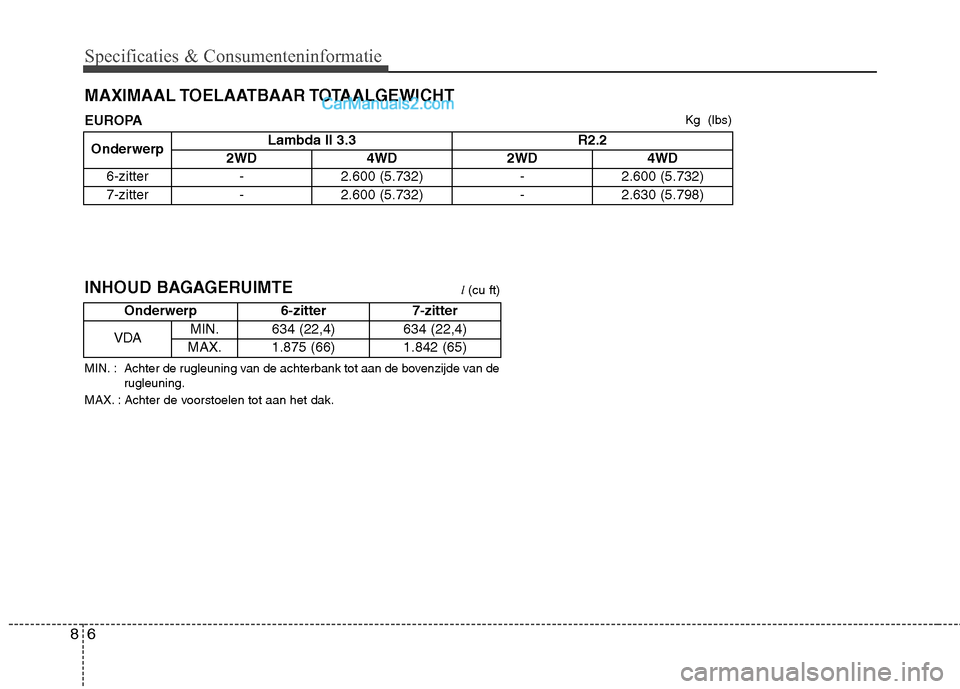

MAXIMAAL TOELAATBAAR TOTAALGEWICHT
EUROPA
Onderwerp 6-zitter 7-zitter
VDA MIN. 634 (22,4) 634 (22,4)
MAX. 1.875 (66) 1.842 (65)
MIN. : Achter de rugleuning van de achterbank tot aan de bovenzijde van de rugleuning.
MAX. : Achter de voorstoelen tot aan het dak.
INHOUD BAGAGERUIMTE Onderwerp
Lambda II 3.3 R2.2
2WD
4WD 2WD 4WD
6-zitter -
2.600 (5.732) - 2.600 (5.732)
7-zitter -
2.600 (5.732) - 2.630 (5.798)
Kg (lbs)
l (cu ft)

87
Specificaties & Consumenteninformatie

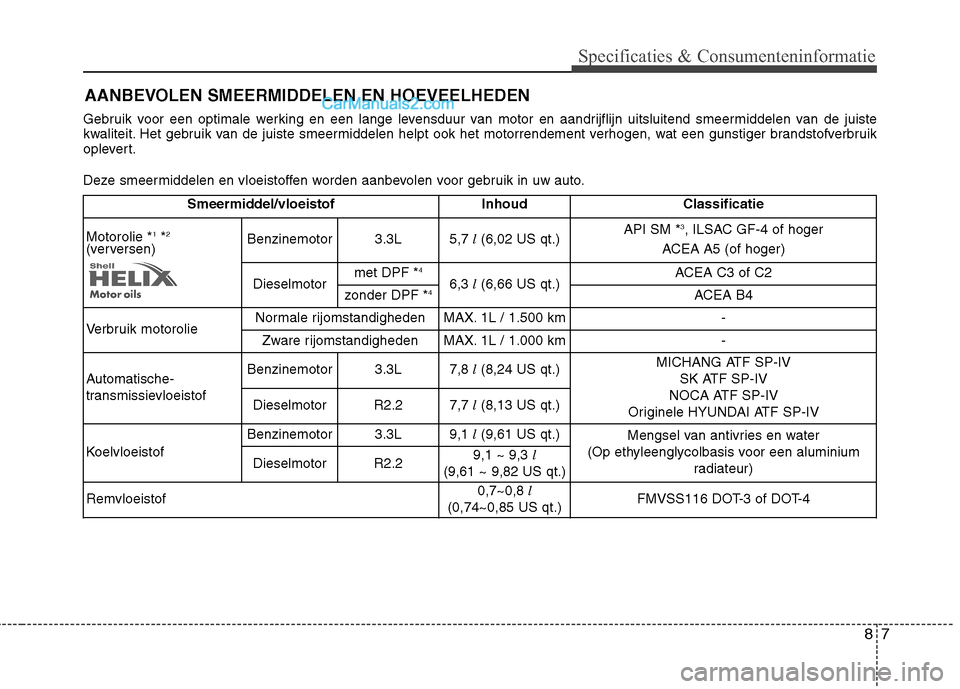

AANBEVOLEN SMEERMIDDELEN EN HOEVEELHEDEN
Gebruik voor een optimale werking en een lange levensduur van motor en aandrijflijn uitsluitend smeermiddelen van de juiste
kwaliteit. Het gebruik van de juiste smeermiddelen helpt ook het motorrendement verhogen, wat een gunstiger brandstofverbruik
oplevert.
Deze smeermiddelen en vloeistoffen worden aanbevolen voor gebruik in uw auto.
Smeermiddel/vloeistof Inhoud Classificatie
Motorolie * 1
*2
(verversen) Benzinemotor 3.3L
5,7
l(6,02 US qt.) API SM *
3
, ILSAC GF-4 of hoger
ACEA A5 (of hoger)
Dieselmotor met DPF *
4
6,3 l(6,66 US qt.) ACEA C3 of C2
zonder DPF * 4
ACEA B4
Verbruik motorolie Normale rijomstandigheden MAX. 1L / 1.500 km -
Zware rijomstandigheden MAX. 1L / 1.000 km -
Automatische-
transmissievloeistof Benzinemotor 3.3L
7,8
l(8,24 US qt.) MICHANG ATF SP-IV
SK ATF SP-IV
NOCA ATF SP-IV
Originele HYUNDAI ATF SP-IV
Dieselmotor R2.2
7,7
l(8,13 US qt.)
Koelvloeistof Benzinemotor 3.3L
9,1
l(9,61 US qt.)
Mengsel van antivries en water
(Op ethyleenglycolbasis voor een aluminium radiateur)
Dieselmotor R2.2 9,1 ~ 9,3
l
(9,61 ~ 9,82 US qt.)
Remvloeistof 0,7~0,8
l
(0,74~0,85 US qt.) FMVSS116 DOT-3 of DOT-4

Specificaties & Consumenteninformatie
8
*1
: Zie de SAE-viscositeitsindex op de volgende bladzijde.
* 2
: Tegenwoordig zijn er energiebesparende motoroliën beschikbaar. Naast andere
extra voordelen, dragen zij bij tot een laag
brandstofverbruik door de hoeveelheid brandstof te beperken die nodig is om wrijving in de motor te overwinnen. Vaak zijn deze
verbeteringen moeilijk waar te nemen in het dagelijks gebruik, maar op jaarbasis kunnen ze toch merkbaar kosten en energiebesparen.
* 3
:Als in uw land geen API SM of ACEA A5-motorolie verkrijgbaar is, kunt u ook API SL of ACEA A3-motorolie gebruiken.
*4

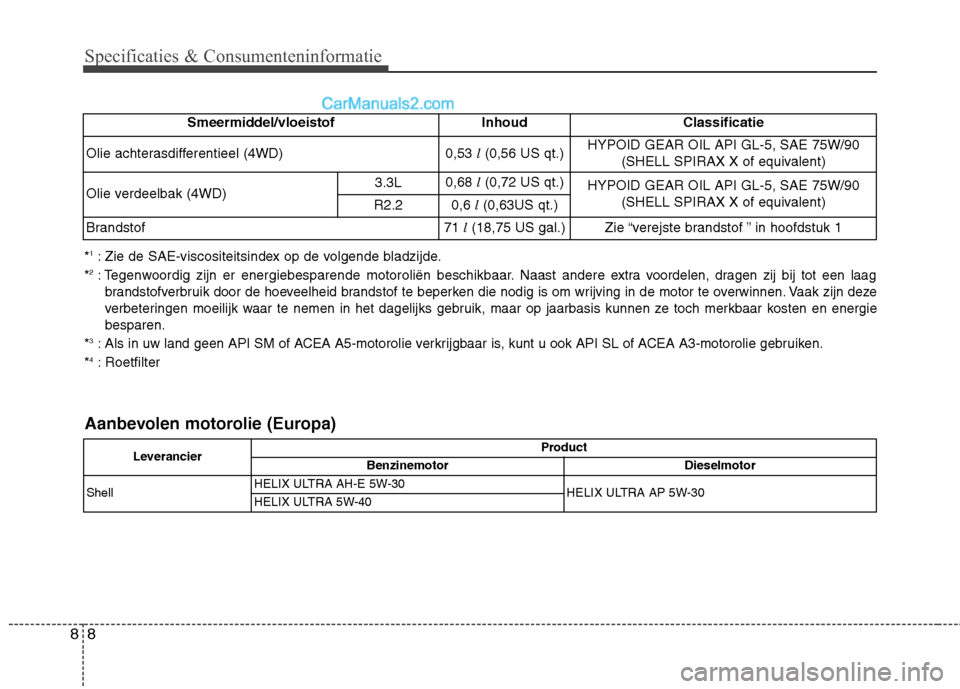

: Roetfilter Smeermiddel/vloeistof Inhoud Classificatie
Olie achterasdifferentieel (4WD) 0,53
l(0,56 US qt.) HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X of equivalent)
Olie verdeelbak (4WD) 3.3L
0,68
l(0,72 US qt.)
HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X of equivalent)
R2.2 0,6
l(0,63US qt.)
Brandstof 71
l(18,75 US gal.)
Zie “verejste brandstof ” in hoofdstuk 1
Aanbevolen motorolie (Europa)
Leverancier Product
Benzinemotor Dieselmotor
Shell HELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA 5W-40
8

9
Specificaties & Consumenteninformatie

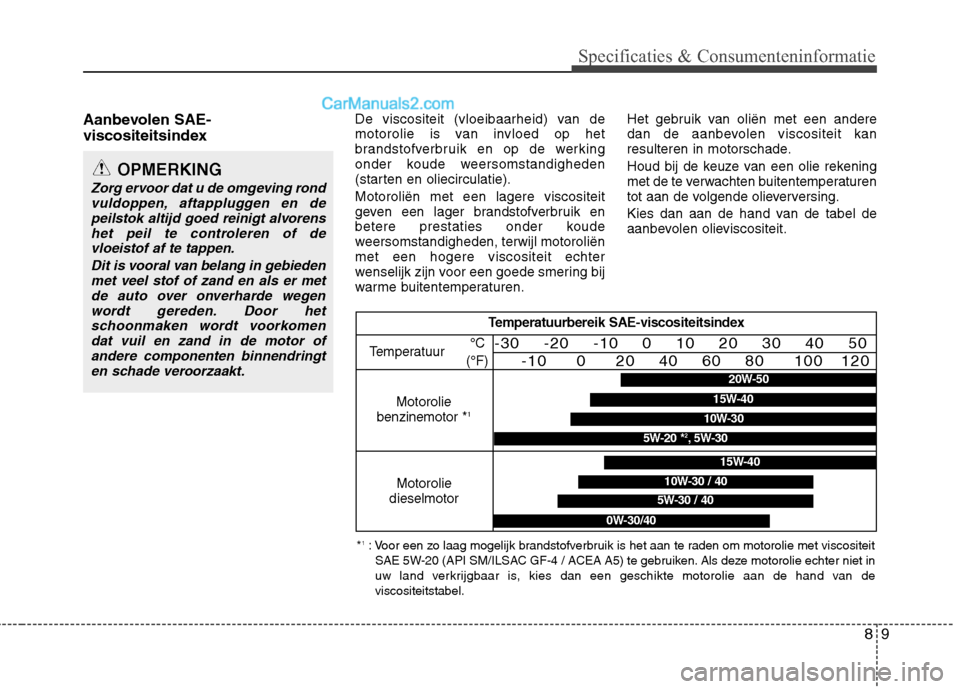

Aanbevolen SAE-
viscositeitsindexDe viscositeit (vloeibaarheid) van de
motorolie is van invloed op het
brandstofverbruik en op de werking
onder koude weersomstandigheden
(starten en oliecirculatie). Motoroliën met een lagere viscositeit
geven een lager brandstofverbruik en
betere prestaties onder koude
weersomstandigheden, terwijl motoroliënmet een hogere viscositeit echter
wenselijk zijn voor een goede smering bij
warme buitentemperaturen.Het gebruik van oliën met een andere
dan de aanbevolen viscositeit kan
resulteren in motorschade.
Houd bij de keuze van een olie rekening
met de te verwachten buitentemperaturen
tot aan de volgende olieverversing.
Kies dan aan de hand van de tabel de
aanbevolen olieviscositeit.
OPMERKING
Zorg ervoor dat u de omgeving rond
vuldoppen, aftappluggen en de peilstok altijd goed reinigt alvorenshet peil te controleren of de
vloeistof af te tappen.
Dit is vooral van belang in gebiedenmet veel stof of zand en als er metde auto over onverharde wegen wordt gereden. Door het
schoonmaken wordt voorkomendat vuil en zand in de motor ofandere componenten binnendringt en schade veroorzaakt.
* 1
: Voor een zo laag mogelijk brandstofverbruik is het aan te raden om motorolie met viscositeit
SAE 5W-20 (API SM/ILSAC GF-4 / ACEA A5) te gebruiken. Als deze motorolie echter niet in
uw land verkrijgbaar is, kies dan een geschikte motorolie aan de hand van deviscositeitstabel.
Temperatuurbereik SAE-viscositeitsindex
Temperatuur
Motorolie
benzinemotor * 1°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Motorolie
dieselmotor
5W-30 / 40
15W-40
10W-30 / 40
0W-30/40
20W-50
10W-30
15W-40
5W-20 * 2
, 5W-30
8

Specificaties & Consumenteninformatie
10
8

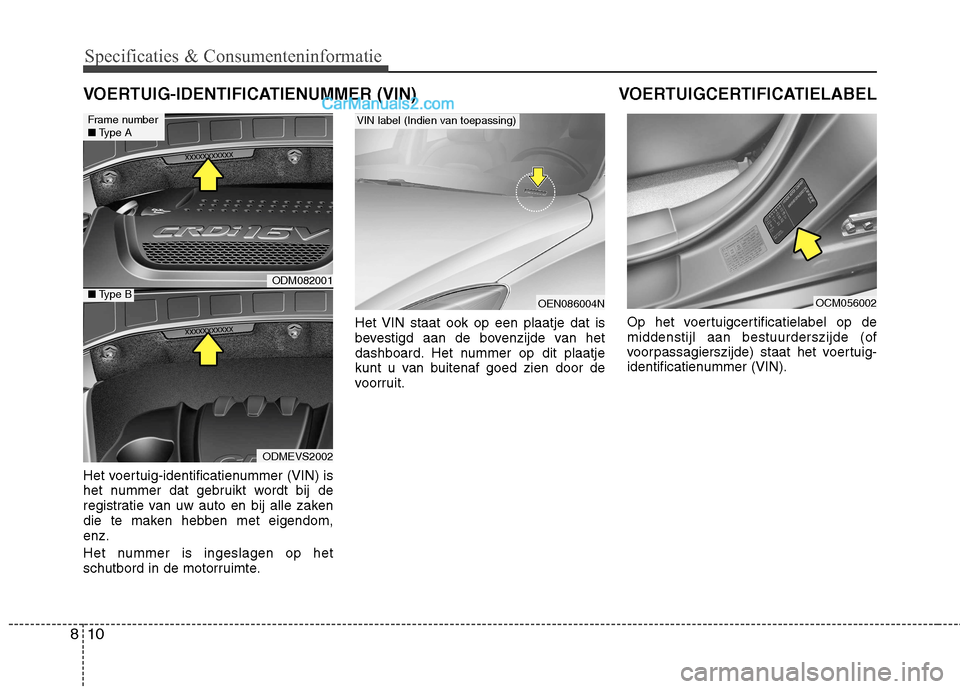

Het voertuig-identificatienummer (VIN) is
het nummer dat gebruikt wordt bij de
registratie van uw auto en bij alle zaken
die te maken hebben met eigendom,enz.
Het nummer is ingeslagen op het
schutbord in de motorruimte. Het VIN staat ook op een plaatje dat is
bevestigd aan de bovenzijde van het
dashboard. Het nummer op dit plaatje
kunt u van buitenaf goed zien door de
voorruit.
Op het voertuigcertificatielabel op de middenstijl aan bestuurderszijde (of
voorpassagierszijde) staat het voertuig-
identificatienummer (VIN).
VOERTUIGCERTIFICATIELABEL
VOERTUIG-IDENTIFICATIENUMMER (VIN)
OEN086004N
VIN label (Indien van toepassing)
OCM056002
ODM082001
ODMEVS2002
Frame number ■ Type A
■Type B

811
Specificaties & Consumenteninformatie

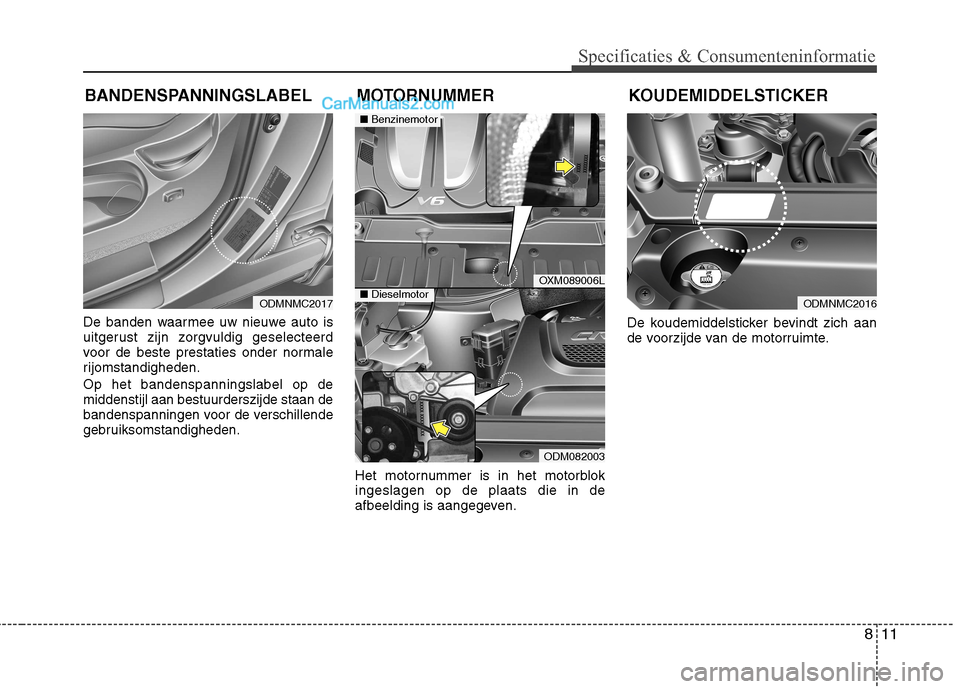

De banden waarmee uw nieuwe auto is
uitgerust zijn zorgvuldig geselecteerd
voor de beste prestaties onder normale
rijomstandigheden. Op het bandenspanningslabel op de middenstijl aan bestuurderszijde staan de
bandenspanningen voor de verschillende
gebruiksomstandigheden.Het motornummer is in het motorblokingeslagen op de plaats die in de
afbeelding is aangegeven.De koudemiddelsticker bevindt zich aan
de voorzijde van de motorruimte.
MOTORNUMMER
BANDENSPANNINGSLABEL
ODMNMC2017
OXM089006L
ODM082003
■ Benzinemotor
■Dieselmotor
KOUDEMIDDELSTICKER
ODMNMC2016
