Hyundai Grand Santa Fe 2015 Instrukcja Obsługi (in Polish)

449
Cechy samochodu Hyundai

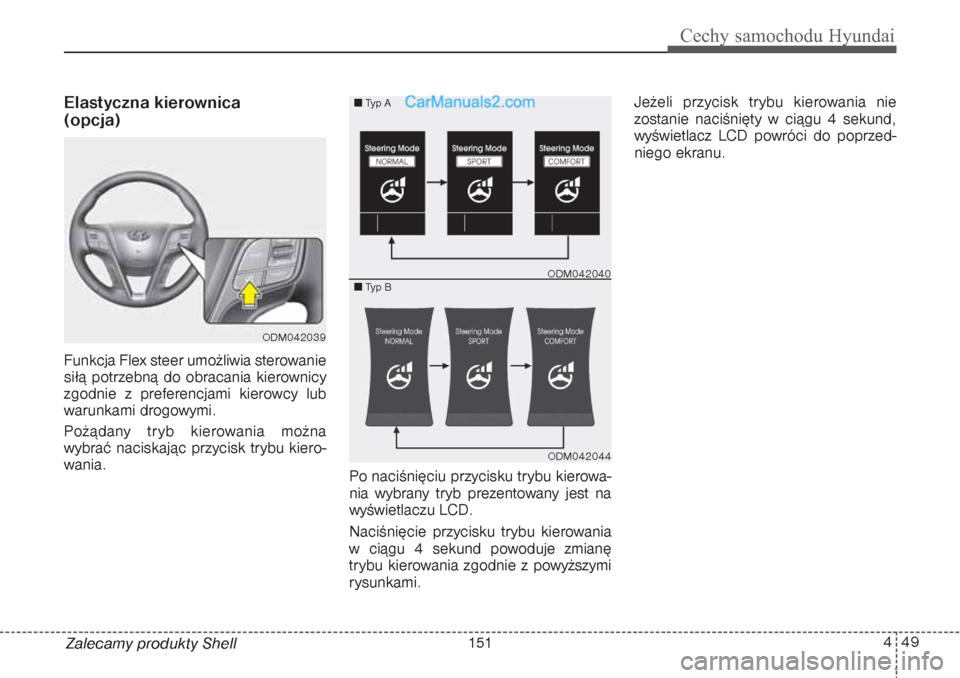

Zalecamy produkty ShellElastyczna kierownica
(opcja)Funkcja Flex steer umożliwia sterowanie
siłą potrzebną do obracania kierownicy
zgodnie z preferencjami kierowcy lub
warunkami drogowymi.
Pożądany tryb kierowania można
wybrać naciskając przycisk trybu kiero-
wania.
Po naciśnięciu przycisku trybu kierowa-
nia wybrany tryb prezentowany jest na
wyświetlaczu LCD.
Naciśnięcie przycisku trybu kierowania
w ciągu 4 sekund powoduje zmianę
trybu kierowania zgodnie z powyższymi
rysunkami.Jeżeli przycisk trybu kierowania nie
zostanie naciśnięty w ciągu 4 sekund,
wyświetlacz LCD powróci do poprzed-
niego ekranu.
ODM042039
ODM042044 Typ A
Typ BODM042040
151

Cechy samochodu Hyundai50 4
Zalecamy produkty Shell
Tryb normalnyW trybie normalnym siła potrzebna do
obracania kierownicy jest średnia.
Tryb komfortowyDo obracania kierownicy wymagana jest
mniejsza siła.
Tryb sportowyDo obracania kierownicy wymagana jest
większa siła.
ODM042041ODM042045
Typ ATyp B
ODM042042ODM042046 Typ A
Typ B
ODM042043ODM042047
Typ ATyp B
152

451
Cechy samochodu Hyundai
Zalecamy produkty Shell

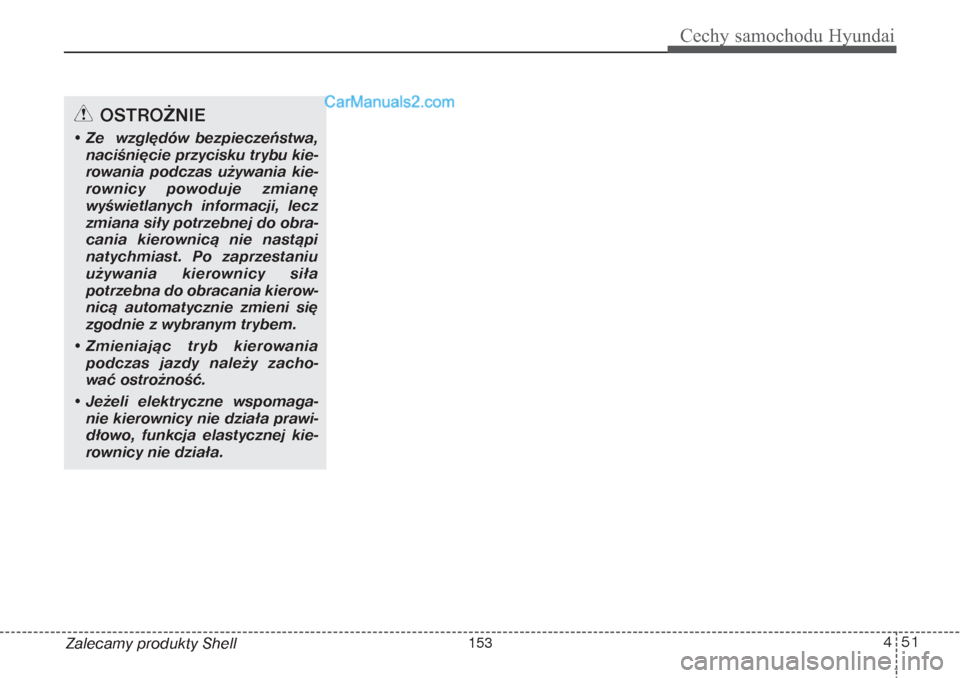

OSTROŻNIE
• Ze względów bezpieczeństwa,
naciśnięcie przycisku trybu kie-
rowania podczas używania kie-
rownicy powoduje zmianę
wyświetlanych informacji, lecz
zmiana siły potrzebnej do obra-
cania kierownicą nie nastąpi
natychmiast. Po zaprzestaniu
używania kierownicy siła
potrzebna do obracania kierow-
nicą automatycznie zmieni się
zgodnie z wybranym trybem.
• Zmieniając tryb kierowania
podczas jazdy należy zacho-
wać ostrożność.
• Jeżeli elektryczne wspomaga-
nie kierownicy nie działa prawi-
dłowo, funkcja elastycznej kie-
rownicy nie działa.
153

Cechy samochodu Hyundai52 4
Zalecamy produkty Shell

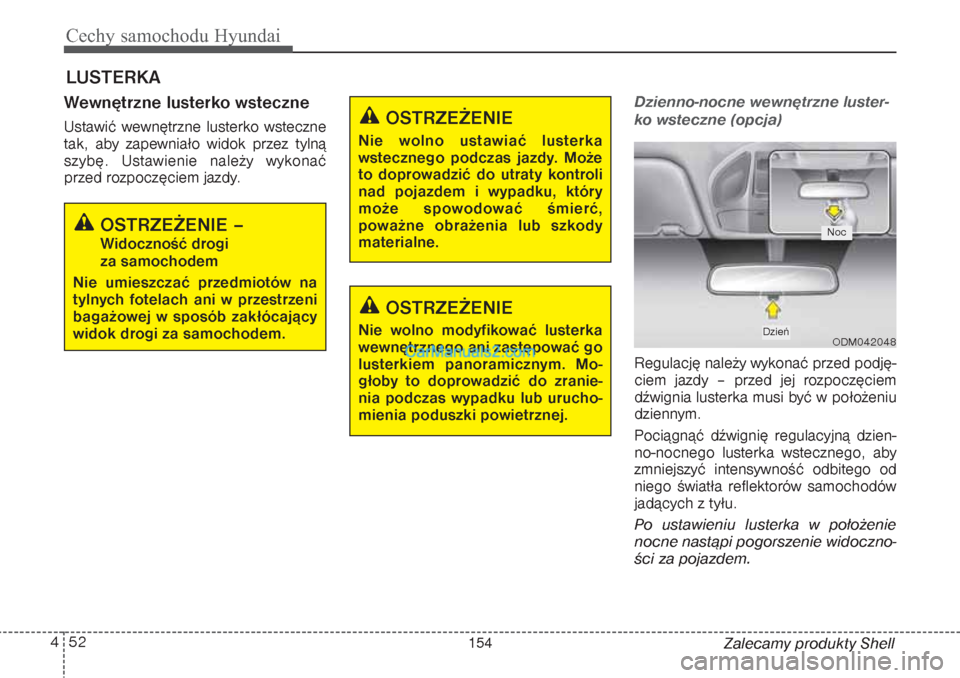

Wewnętrzne lusterko wsteczneUstawić wewnętrzne lusterko wsteczne
tak, aby zapewniało widok przez tylną
szybę. Ustawienie należy wykonać
przed rozpoczęciem jazdy.
Dzienno-nocne wewnętrzne luster-
ko wsteczne (opcja)Regulację należy wykonać przed podję-
ciem jazdy – przed jej rozpoczęciem
dźwignia lusterka musi być w położeniu
dziennym.
Pociągnąć dźwignię regulacyjną dzien-
no-nocnego lusterka wstecznego, aby
zmniejszyć intensywność odbitego od
niego światła reflektorów samochodów
jadących z tyłu.
Po ustawieniu lusterka w położenie
nocne nastąpi pogorszenie widoczno-
ści za pojazdem.
LUSTERKA
OSTRZEŻENIE –Widoczność drogi
za samochodem
Nie umieszczać przedmiotów na
tylnych fotelach ani w przestrzeni
bagażowej w sposób zakłócający
widok drogi za samochodem.
ODM042048
Dzień
Noc
OSTRZEŻENIE
Nie wolno ustawiać lusterka
wstecznego podczas jazdy. Może
to doprowadzić do utraty kontroli
nad pojazdem i wypadku, który
może spowodować śmierć,
poważne obrażenia lub szkody
materialne.
OSTRZEŻENIE
Nie wolno modyfikować lusterka
wewnętrznego ani zastępować go
lusterkiem panoramicznym. Mo-
głoby to doprowadzić do zranie-
nia podczas wypadku lub urucho-
mienia poduszki powietrznej.
154

453
Cechy samochodu Hyundai

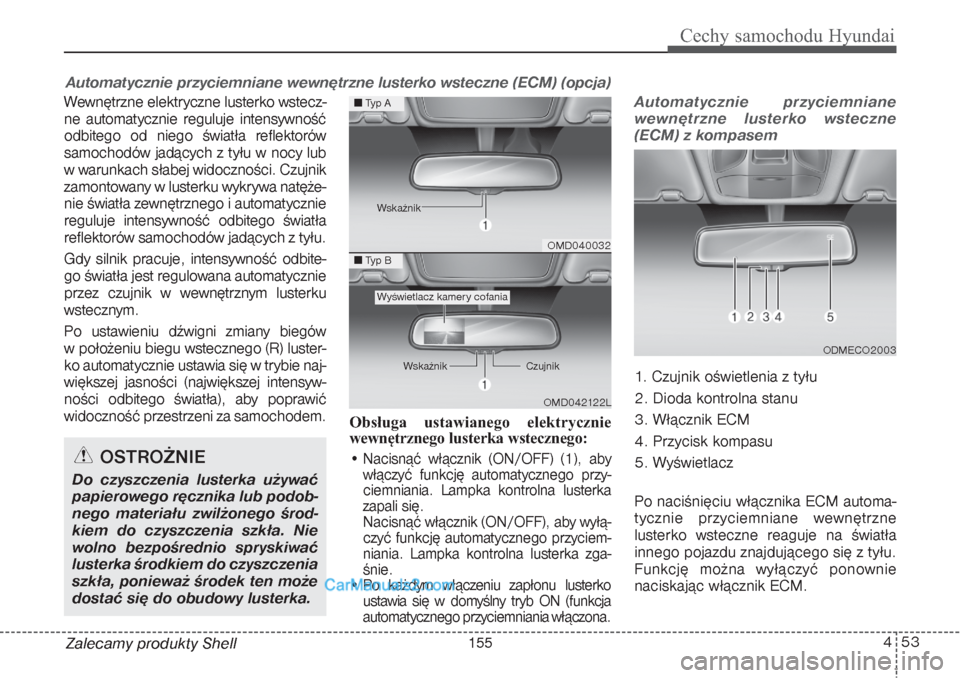

Automatycznie przyciemniane wewnętrzne lusterko wsteczne (ECM) (opcja)Zalecamy produkty Shell Wewnętrzne elektryczne lusterko wstecz-
ne automatycznie reguluje intensywność
odbitego od niego światła reflektorów
samochodów jadących z tyłu w nocy lub
w warunkach słabej widoczności. Czujnik
zamontowany w lusterku wykrywa natęże-
nie światła zewnętrznego i automatycznie
reguluje intensywność odbitego światła
reflektorów samochodów jadących z tyłu.
Gdy silnik pracuje, intensywność odbite-
go światła jest regulowana automatycznie
przez czujnik w wewnętrznym lusterku
wstecznym.
Po ustawieniu dźwigni zmiany biegów
w położeniu biegu wstecznego (R) luster-
ko automatycznie ustawia się w trybie naj-
większej jasności (największej intensyw-
ności odbitego światła), aby poprawić
widoczność przestrzeni za samochodem.
Obsługa ustawianego elektrycznie
wewnętrznego lusterka wstecznego:
• Nacisnąć włącznik (ON/OFF) (1), aby
włączyć funkcję automatycznego przy-
ciemniania. Lampka kontrolna lusterka
zapali się.
Nacisnąć włącznik (ON/OFF), aby wyłą-
czyć funkcję automatycznego przyciem-
niania. Lampka kontrolna lusterka zga-
śnie.
• Po każdym włączeniu zapłonu lusterko
ustawia się w domyślny tryb ON (funkcja
automatycznego przyciemniania włączona.
Automatycznie przyciemniane
wewnętrzne lusterko wsteczne
(ECM) z kompasem1. Czujnik oświetlenia z tyłu
2. Dioda kontrolna stanu
3. Włącznik ECM
4. Przycisk kompasu
5. Wyświetlacz
Po naciśnięciu włącznika ECM automa-
tycznie przyciemniane wewnętrzne
lusterko wsteczne reaguje na światła
innego pojazdu znajdującego się z tyłu.
Funkcję można wyłączyć ponownie
naciskając włącznik ECM.
ODMECO2003
OMD040032OMD042122L
Typ ATyp B
Wyświetlacz kamery cofania
Wskaźnik Czujnik Wskaźnik
OSTROŻNIE
Do czyszczenia lusterka używać
papierowego ręcznika lub podob-
nego materiału zwilżonego środ-
kiem do czyszczenia szkła. Nie
wolno bezpośrednio spryskiwać
lusterka środkiem do czyszczenia
szkła, ponieważ środek ten może
dostać się do obudowy lusterka.
155

Cechy samochodu Hyundai54 4

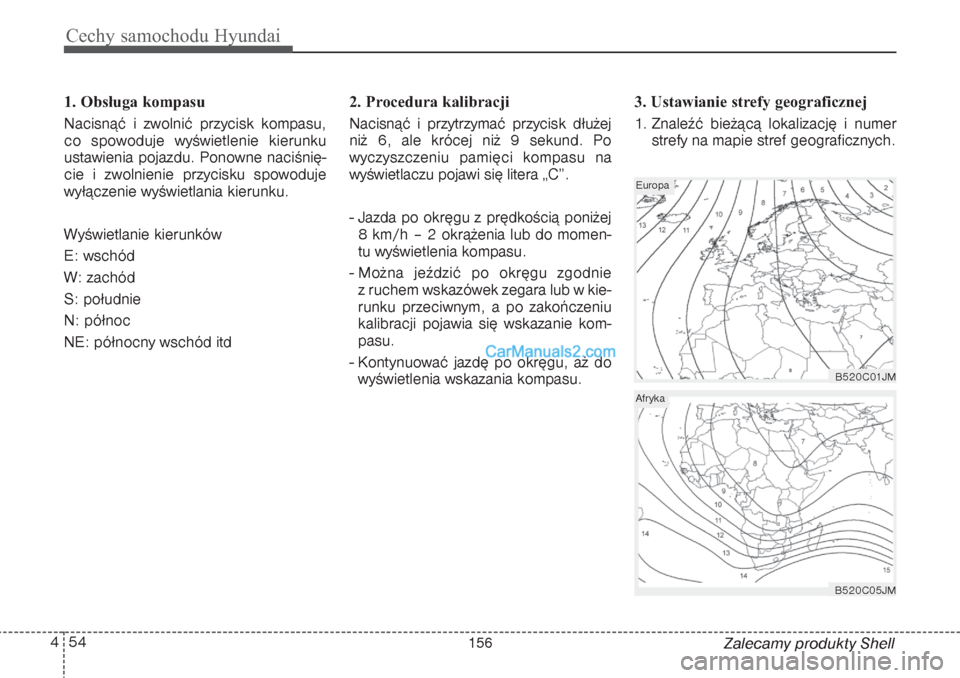

Zalecamy produkty Shell 1. Obsługa kompasu
Nacisnąć i zwolnić przycisk kompasu,
co spowoduje wyświetlenie kierunku
ustawienia pojazdu. Ponowne naciśnię-
cie i zwolnienie przycisku spowoduje
wyłączenie wyświetlania kierunku.
Wyświetlanie kierunków
E: wschód
W: zachód
S: południe
N: północ
NE: północny wschód itd2. Procedura kalibracji
Nacisnąć i przytrzymać przycisk dłużej
niż 6, ale krócej niż 9 sekund. Po
wyczyszczeniu pamięci kompasu na
wyświetlaczu pojawi się litera „C”.
- Jazda po okręgu z prędkością poniżej
8 km/h – 2 okrążenia lub do momen-
tu wyświetlenia kompasu.
- Można jeździć po okręgu zgodnie
z ruchem wskazówek zegara lub w kie-
runku przeciwnym, a po zakończeniu
kalibracji pojawia się wskazanie kom-
pasu.
- Kontynuować jazdę po okręgu, aż do
wyświetlenia wskazania kompasu.3. Ustawianie strefy geograficznej
1. Znaleźć bieżącą lokalizację i numer
strefy na mapie stref geograficznych.
B520C01JM
Europa
B520C05JM
Afryka
156

455
Cechy samochodu Hyundai

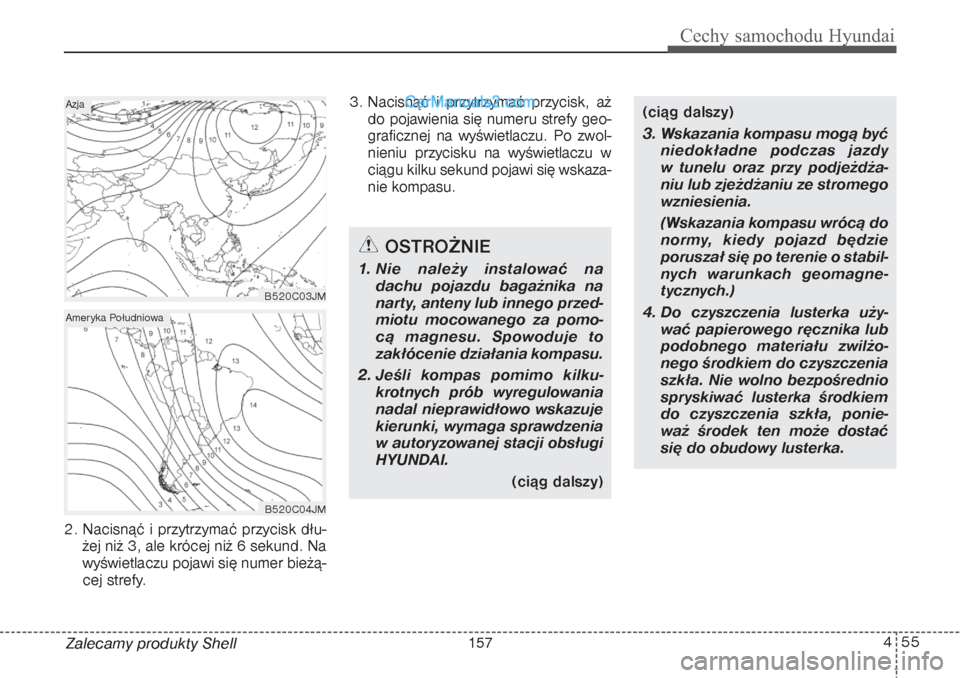

Zalecamy produkty Shell 2. Nacisnąć i przytrzymać przycisk dłu-
żej niż 3, ale krócej niż 6 sekund. Na
wyświetlaczu pojawi się numer bieżą-
cej strefy.3. Nacisnąć i przytrzymać przycisk, aż
do pojawienia się numeru strefy geo-
graficznej na wyświetlaczu. Po zwol-
nieniu przycisku na wyświetlaczu w
ciągu kilku sekund pojawi się wskaza-
nie kompasu.
B520C03JM
Azja
B520C04JM
Ameryka Południowa
OSTROŻNIE
1. Nie należy instalować na
dachu pojazdu bagażnika na
narty, anteny lub innego przed-
miotu mocowanego za pomo-
cą magnesu. Spowoduje to
zakłócenie działania kompasu.
2. Jeśli kompas pomimo kilku-
krotnych prób wyregulowania
nadal nieprawidłowo wskazuje
kierunki, wymaga sprawdzenia
w autoryzowanej stacji obsługi
HYUNDAI.
(ciąg dalszy)
(ciąg dalszy)
3. Wskazania kompasu mogą być
niedokładne podczas jazdy
w tunelu oraz przy podjeżdża-
niu lub zjeżdżaniu ze stromego
wzniesienia.
(Wskazania kompasu wrócą do
normy, kiedy pojazd będzie
poruszał się po terenie o stabil-
nych warunkach geomagne-
tycznych.)
4. Do czyszczenia lusterka uży-
wać papierowego ręcznika lub
podobnego materiału zwilżo-
nego środkiem do czyszczenia
szkła. Nie wolno bezpośrednio
spryskiwać lusterka środkiem
do czyszczenia szkła, ponie-
waż środek ten może dostać
się do obudowy lusterka.
157

Cechy samochodu Hyundai56 4
Zalecamy produkty Shell

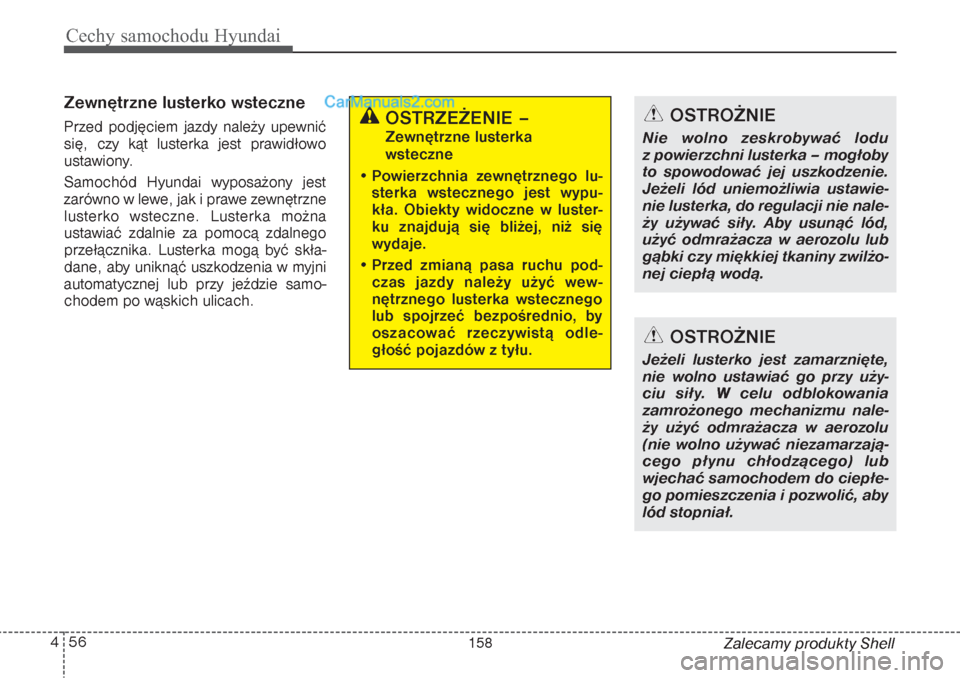

Zewnętrzne lusterko wsteczne Przed podjęciem jazdy należy upewnić
się, czy kąt lusterka jest prawidłowo
ustawiony.
Samochód Hyundai wyposażony jest
zarówno w lewe, jak i prawe zewnętrzne
lusterko wsteczne. Lusterka można
ustawiać zdalnie za pomocą zdalnego
przełącznika. Lusterka mogą być skła-
dane, aby uniknąć uszkodzenia w myjni
automatycznej lub przy jeździe samo-
chodem po wąskich ulicach.
OSTRZEŻENIE –Zewnętrzne lusterka
wsteczne
• Powierzchnia zewnętrznego lu-
sterka wstecznego jest wypu-
kła. Obiekty widoczne w luster-
ku znajdują się bliżej, niż się
wydaje.
• Przed zmianą pasa ruchu pod-
czas jazdy należy użyć wew-
nętrznego lusterka wstecznego
lub spojrzeć bezpośrednio, by
oszacować rzeczywistą odle-
głość pojazdów z tyłu.
OSTROŻNIE
Nie wolno zeskrobywać lodu
z powierzchni lusterka – mogłoby
to spowodować jej uszkodzenie.
Jeżeli lód uniemożliwia ustawie-
nie lusterka, do regulacji nie nale-
ży używać siły. Aby usunąć lód,
użyć odmrażacza w aerozolu lub
gąbki czy miękkiej tkaniny zwilżo-
nej ciepłą wodą.
OSTROŻNIE
Jeżeli lusterko jest zamarznięte,
nie wolno ustawiać go przy uży-
ciu siły. W celu odblokowania
zamrożonego mechanizmu nale-
ży użyć odmrażacza w aerozolu
(nie wolno używać niezamarzają-
cego płynu chłodzącego) lub
wjechać samochodem do ciepłe-
go pomieszczenia i pozwolić, aby
lód stopniał.
158

457
Cechy samochodu Hyundai
Zalecamy produkty Shell

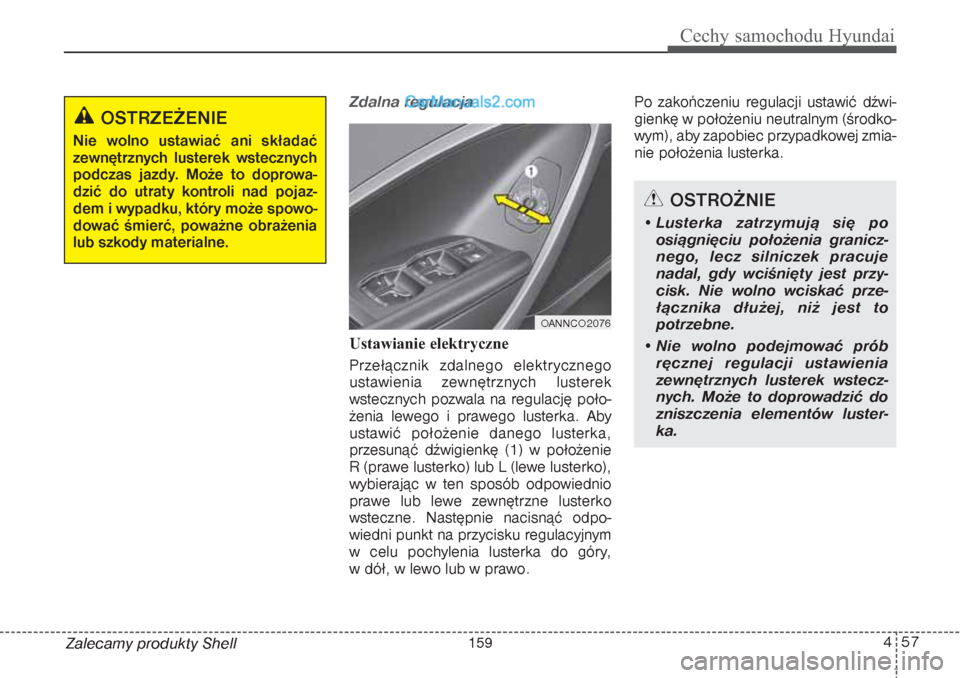

Zdalna regulacjaUstawianie elektryczne
Przełącznik zdalnego elektrycznego
ustawienia zewnętrznych lusterek
wstecznych pozwala na regulację poło-
żenia lewego i prawego lusterka. Aby
ustawić położenie danego lusterka,
przesunąć dźwigienkę (1) w położenie
R (prawe lusterko) lub L (lewe lusterko),
wybierając w ten sposób odpowiednio
prawe lub lewe zewnętrzne lusterko
wsteczne. Następnie nacisnąć odpo-
wiedni punkt na przycisku regulacyjnym
w celu pochylenia lusterka do góry,
w dół, w lewo lub w prawo.Po zakończeniu regulacji ustawić dźwi-
gienkę w położeniu neutralnym (środko-
wym), aby zapobiec przypadkowej zmia-
nie położenia lusterka.
OANNCO2076
OSTROŻNIE
• Lusterka zatrzymują się po
osiągnięciu położenia granicz-
nego, lecz silniczek pracuje
nadal, gdy wciśnięty jest przy-
cisk. Nie wolno wciskać prze-
łącznika dłużej, niż jest to
potrzebne.
• Nie wolno podejmować prób
ręcznej regulacji ustawienia
zewnętrznych lusterek wstecz-
nych. Może to doprowadzić do
zniszczenia elementów luster-
ka.
OSTRZEŻENIE
Nie wolno ustawiać ani składać
zewnętrznych lusterek wstecznych
podczas jazdy. Może to doprowa-
dzić do utraty kontroli nad pojaz-
dem i wypadku, który może spowo-
dować śmierć, poważne obrażenia
lub szkody materialne.
159

Cechy samochodu Hyundai58 4
Zalecamy produkty Shell

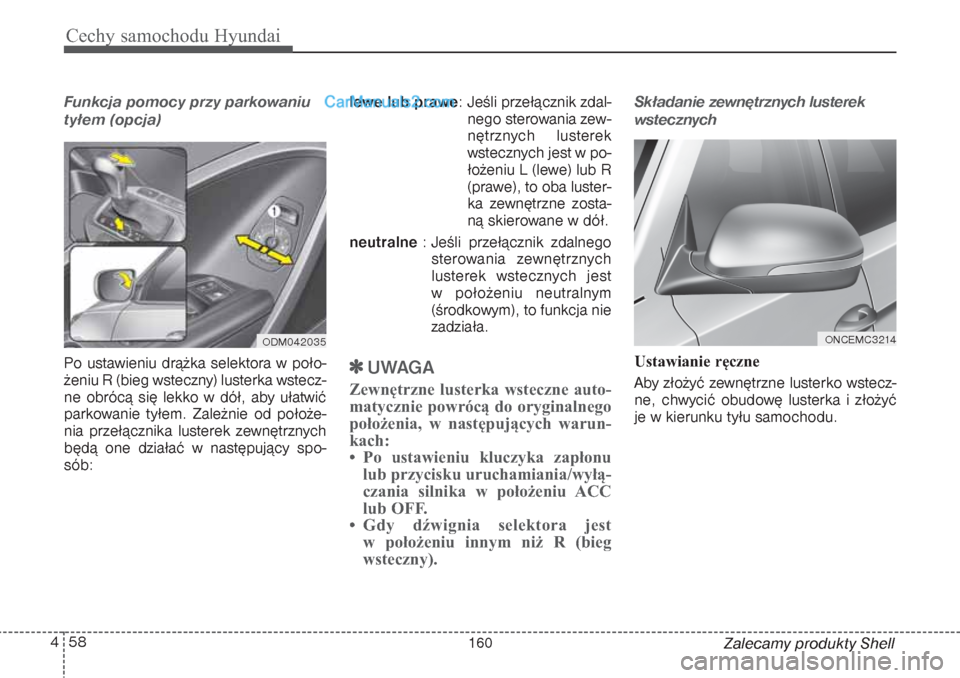

Funkcja pomocy przy parkowaniu
tyłem (opcja)Po ustawieniu drążka selektora w poło-
żeniu R (bieg wsteczny) lusterka wstecz-
ne obrócą się lekko w dół, aby ułatwić
parkowanie tyłem. Zależnie od położe-
nia przełącznika lusterek zewnętrznych
będą one działać w następujący spo-
sób:lewe lub prawe: Jeśli przełącznik zdal-
nego sterowania zew-
nętrznych lusterek
wstecznych jest w po-
łożeniu L (lewe) lub R
(prawe), to oba luster-
ka zewnętrzne zosta-
ną skierowane w dół.
neutralne: Jeśli przełącznik zdalnego
sterowania zewnętrznych
lusterek wstecznych jest
w położeniu neutralnym
(środkowym), to funkcja nie
zadziała.

UWAGA
Zewnętrzne lusterka wsteczne auto-
matycznie powrócą do oryginalnego
położenia, w następujących warun-
kach:
• Po ustawieniu kluczyka zapłonu
lub przycisku uruchamiania/wyłą-
czania silnika w położeniu ACC
lub OFF.
• Gdy dźwignia selektora jest
w położeniu innym niż R (bieg
wsteczny).
Składanie zewnętrznych lusterek
wstecznychUstawianie ręczne
Aby złożyć zewnętrzne lusterko wstecz-
ne, chwycić obudowę lusterka i złożyć
je w kierunku tyłu samochodu.
ONCEMC3214
ODM042035
160
