EENVOUDIG ONDERHOUD 6- 25
SG230A1-FX VLOEISTOFPEIL STUURBEKRACHTIGING Het vloeistofpeil van de
stuurbekrachtiging moet regelmatig worden gecontroleerd. Hierbij moet het contact zijn afgezet. Controleer of het vloeistofpeil tussen de merktekens"MAX" en "MIN" op het vloeistofreservoir ligt.
N.B.: Als een koude motor (beneden -
20°C) wordt gestart kan de stuurbekrachtigingspomp een schurend geluid veroorzaken. Als dit geluid verdwijnt naarmate demotor warmer wordt is dat een
HXG2006 normaal verschijnsel. Dit komt door de eigenschappen van de stuurbekrachtigingsvloeistof onderextreem koude omstandigheden.
SG230D2-FX Aanbevolen vloeistof Gebruik PSF-3 vloeistof. N.B.: Start de motor niet als het
vloeistofreservoir droog staat.
SG230B2-FX SLANGEN VAN STUURBEKRACHTIGING Het is aan te bevelen de slangen van
de stuurbekrachtiging regelmatig op vloeistoflekkage te controleren. De slangen moeten worden vervangen alsze sporen van scheurtjes, vervorming of beschadiging vertonen. Hierdoor kan de stuurbekrachtiging uitvallen. G290A02L-GXT KOPLAMPAFSTELLING CONTROLEREN

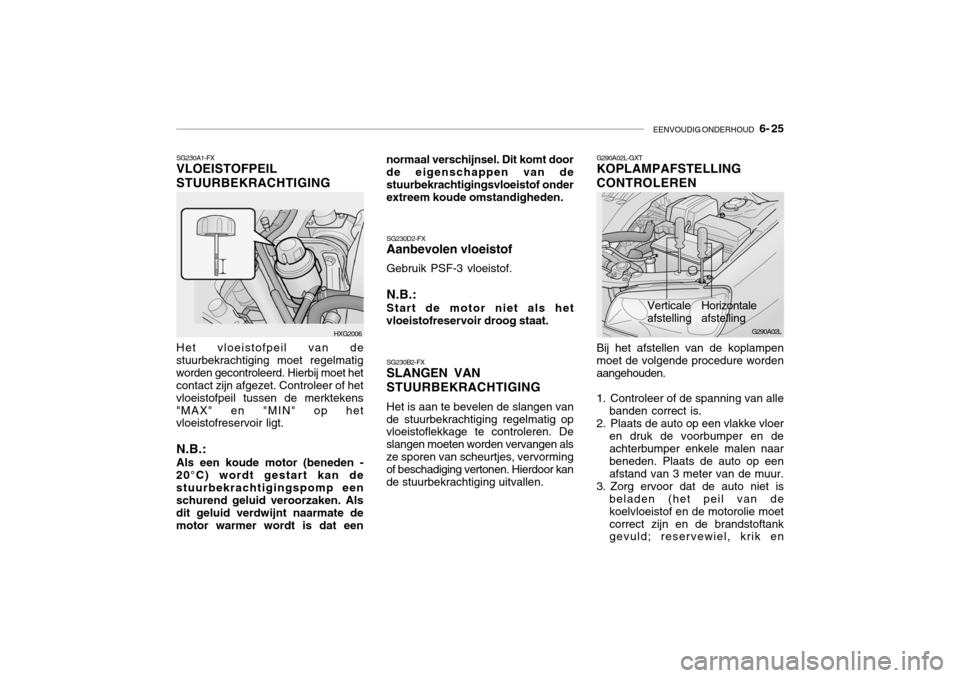

Verticale afstelling
Horizontaleafstelling
G290A02L
Bij het afstellen van de koplampen moet de volgende procedure worden aangehouden.
1. Controleer of de spanning van alle banden correct is.
2. Plaats de auto op een vlakke vloer en druk de voorbumper en de achterbumper enkele malen naar beneden. Plaats de auto op een afstand van 3 meter van de muur.
3. Zorg ervoor dat de auto niet is beladen (het peil van dekoelvloeistof en de motorolie moetcorrect zijn en de brandstoftank gevuld; reservewiel, krik en

6- 26 EENVOUDIG ONDERHOUD
G290B01L
L W
H
H Begrenzingslijn
Basislijn
"P"
Horizontale lijn
30mm (1,18 in.) Verticle lijn
G290B02L-GXT Koplamp na vervanging afstellen
gereedschap moeten zich op hunplaats bevinden). De bestuurder of een voorwerp met eenovereenkomstig gewicht moet zich op de bestuurdersstoel bevinden.
4. Reinig de koplampglazen en schakel het dimlicht in.
5. Open de motorkap.
6. Teken op een lichte wand verticale lijnen (door het midden van elkekoplamp) en een horizontale lijn (door het midden van beide koplampen).
Trek vervolgens een lijn 30 mm
onder de eerder getrokken horizontale lijn.
7. Stel m.b.v. een kruiskopschroevendraaier de horizontale begrenzing van het dimlicht van elke koplamp zodanig af dat deze gelijk ligt met deonderste getrokken lijn. - VERTICALE AFSTELLING
8. Stel m.b.v. een kruiskopschroevendraaier het puntwaar de schuine begrenzing begint zodanig af dat deze op de verticalelijn - HORIZONTALE AFSTELLING. 2. De streeplijnen in de afbeelding
geven het midden van dekoplampen aan.

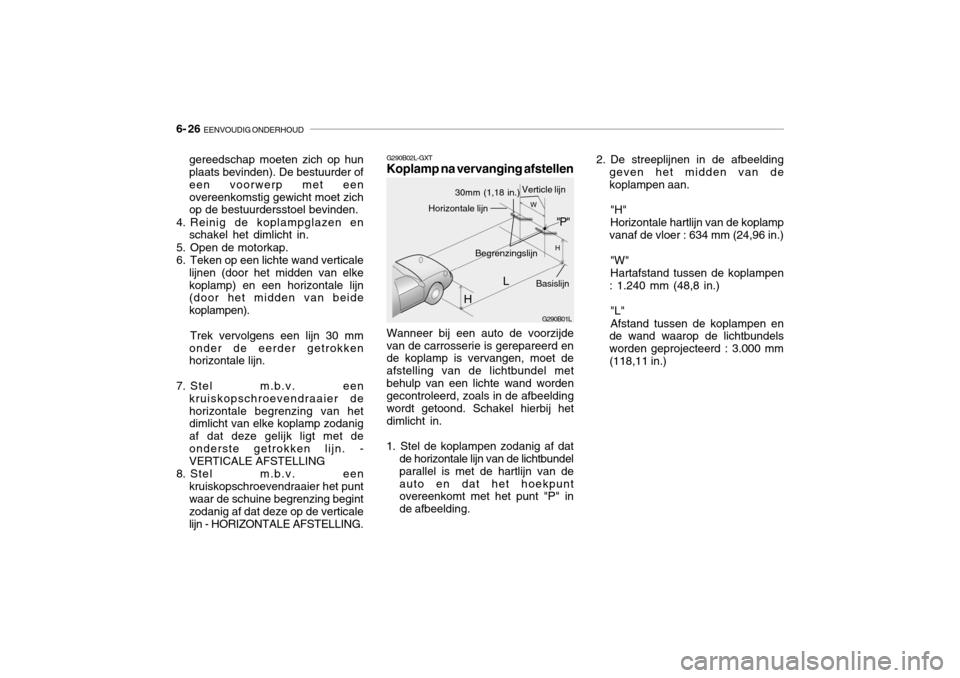

"H"Horizontale hartlijn van de koplamp
vanaf de vloer : 634 mm (24,96 in.)
"W" Hartafstand tussen de koplampen
: 1.240 mm (48,8 in.)
"L"Afstand tussen de koplampen en
de wand waarop de lichtbundels worden geprojecteerd : 3.000 mm(118,11 in.)
Wanneer bij een auto de voorzijdevan de carrosserie is gerepareerd en de koplamp is vervangen, moet de afstelling van de lichtbundel metbehulp van een lichte wand worden gecontroleerd, zoals in de afbeelding wordt getoond. Schakel hierbij hetdimlicht in.
1. Stel de koplampen zodanig af dat de horizontale lijn van de lichtbundelparallel is met de hartlijn van deauto en dat het hoekpunt overeenkomt met het punt "P" in de afbeelding.

EENVOUDIG ONDERHOUD 6- 27
G260A01L-GXT GLOEILAMP VERVANGEN Voor het vervangen van de gloeilamp moet de schakelaar in de "OFF" standstaan.In de navolgende paragraaf isaangegeven op welke wijze degloeilampen bereikbaar zijn. De defecte lamp moet worden vervangen door een lamp van hetzelfde type enhetzelfde vermogen.Zie pagina 6-34 voor het vermogen.
LET OP:
o Let erop dat de lampen niet in contact komen met petroleum- houdende producten zoals motorolie, benzine etc.
o Erop letten dat lampen van lichtdioden altijd als geheelworden vervangen.
! G270A02L-GXT KOPLAMP EN VOORSTE RICHTINGAANWIJZER Instructies voor vervanging:
1. Laat de gloeilamp afkoelen. Draag een veiligheidsbril.
2. Open de motorkap.
3. Pak de gloeilamp altijd beet aan zijn kunststof voet; raak het glas niet aan.G270A03L

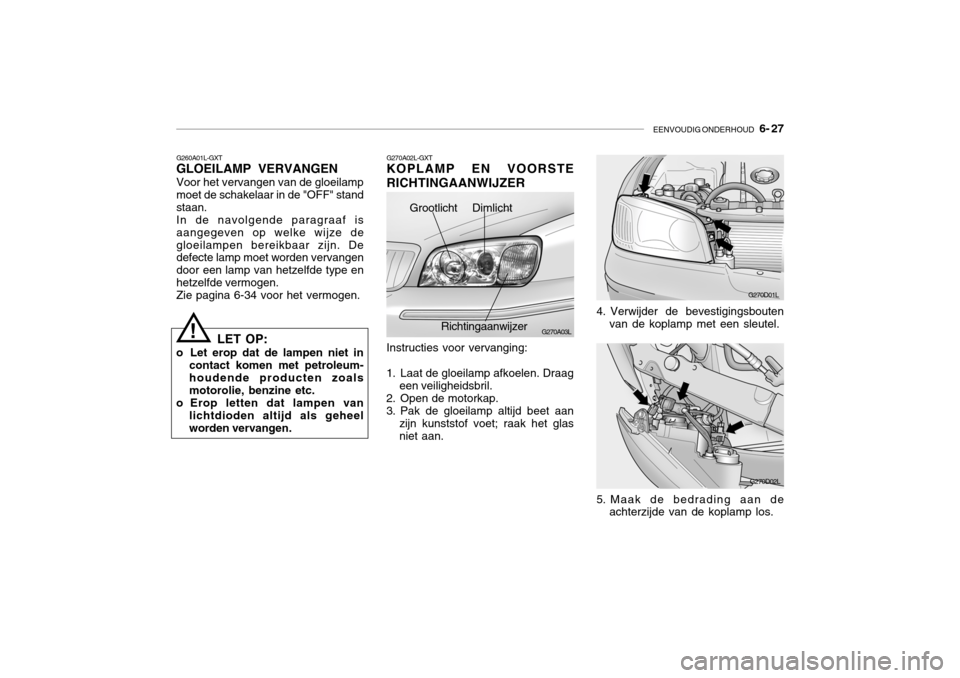

Grootlicht Dimlicht
Richtingaanwijzer G270D01L
4. Verwijder de bevestigingsbouten van de koplamp met een sleutel.
5. Maak de bedrading aan de achterzijde van de koplamp los. G270D02L

6- 28 EENVOUDIG ONDERHOUD

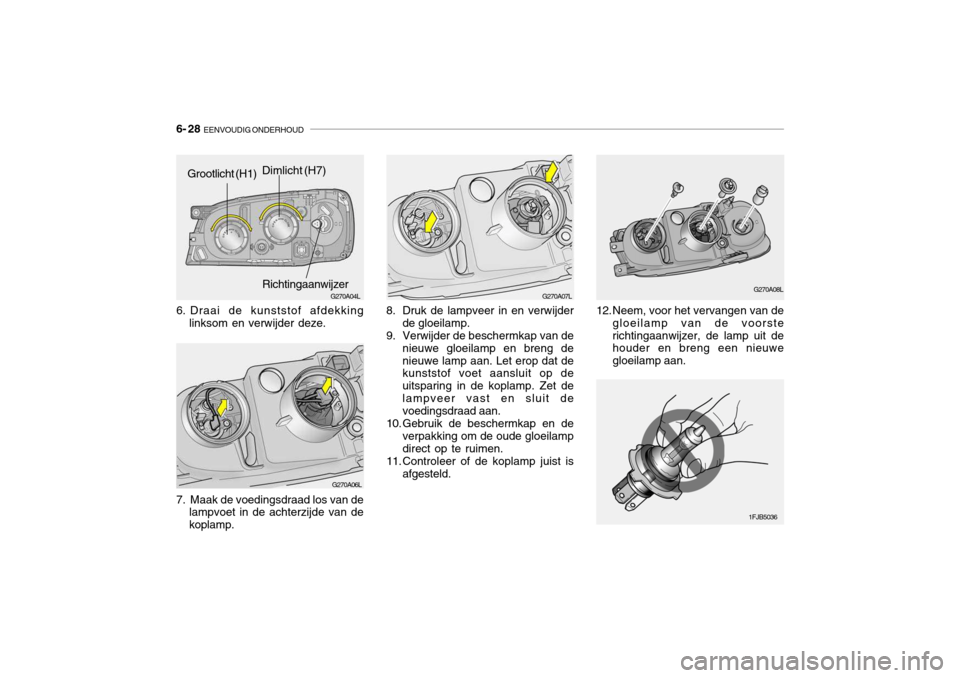

6. Draai de kunststof afdekking
linksom en verwijder deze.
G270A07LG270A08L
G270A06L
1FJB5036
G270A04L
8. Druk de lampveer in en verwijderde gloeilamp.
9. Verwijder de beschermkap van de
nieuwe gloeilamp en breng de nieuwe lamp aan. Let erop dat de kunststof voet aansluit op de uitsparing in de koplamp. Zet delampveer vast en sluit de voedingsdraad aan.
10. Gebruik de beschermkap en de verpakking om de oude gloeilampdirect op te ruimen.
11. Controleer of de koplamp juist is afgesteld.
7. Maak de voedingsdraad los van de lampvoet in de achterzijde van de koplamp. 12. Neem, voor het vervangen van de
gloeilamp van de voorsterichtingaanwijzer, de lamp uit de houder en breng een nieuwe gloeilamp aan.
Grootlicht (H1) Dimlicht (H7)
Richtingaanwijzer

EENVOUDIG ONDERHOUD 6- 29
!WAARSCHUWING:
Deze halogeen gloeilamp bevat gas onder druk en kan onder invloed van schokken uit elkaar spatten.Draag daarom een veiligheidsbril als een dergelijke gloeilamp wordt vervangen. Let erop dat geenkrassen of schuurplekken op de lamp kunnen ontstaan en dat de lamp niet met vloeistoffen inaanraking komt als hij wordt ontstoken. De lamp mag alleen in werking worden gesteld als hij zichin de reflector bevindt. Vervang de koplamp als deze is beschadigd of scheurtjes vertoont. Houd de lampbuiten bereik van kinderen en lever de oude gloeilamp in bij de daarvoor bestemde adressen. G270I01L-GXT MISTLAMPEN, VOOR

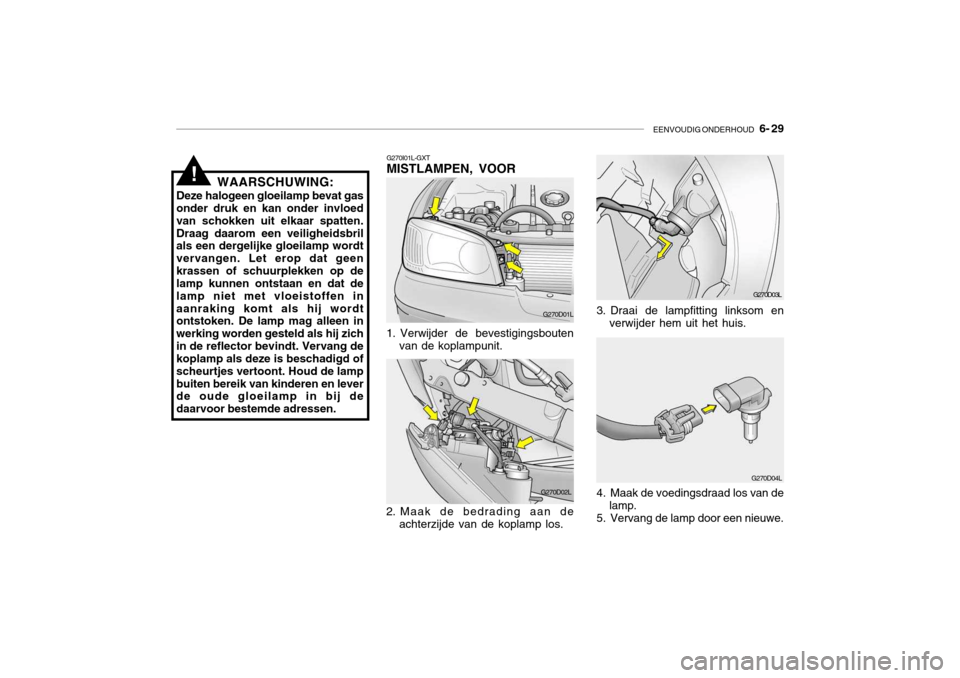

1. Verwijder de bevestigingsbouten van de koplampunit.
G270D01L
G270D02L G270D03L
2. Maak de bedrading aan de achterzijde van de koplamp los. 3. Draai de lampfitting linksom en
verwijder hem uit het huis.
4. Maak de voedingsdraad los van de lamp.
5. Vervang de lamp door een nieuwe.
G270D04L

6- 30 EENVOUDIG ONDERHOUD
G270J01L-GXT ACHTERUITRIJLICHT
1. Verwijder het bekledingspaneel van het kofferdeksel.
2. Neem, voor het vervangen van de gloeilampen van het achteruitrijlicht, de lamp uit de houder en breng eennieuwe gloeilamp aan.
G270C01L
Achteruitrijlicht
G270D01L-GXT ACHTERLICHTUNIT (Rem-/achterlicht enRichtingaanwijzer, Achter)
1. Open het kofferdeksel.

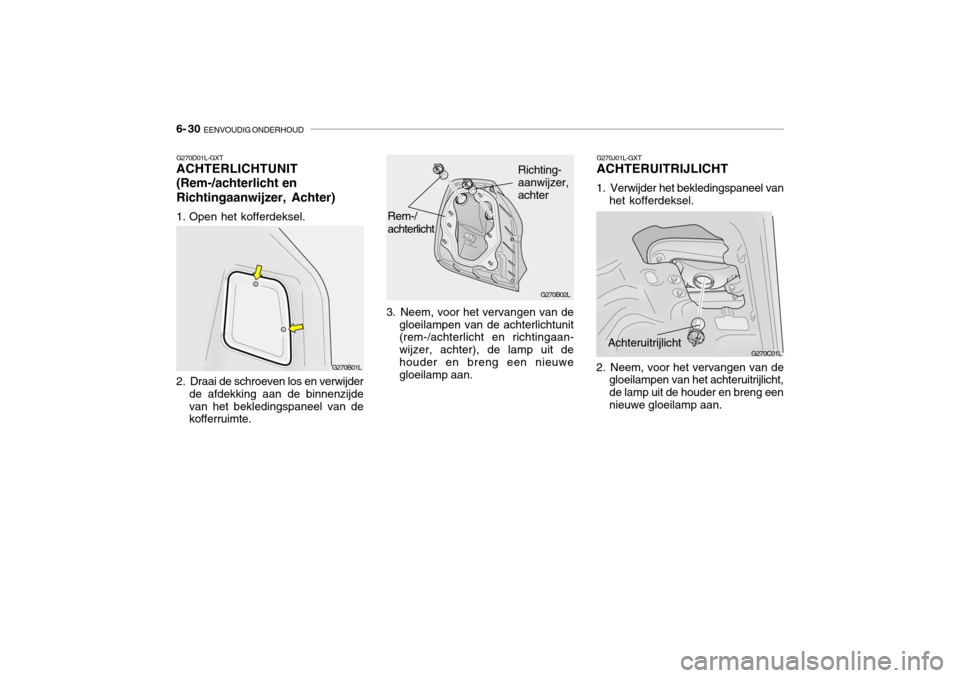

2. Draai de schroeven los en verwijder
de afdekking aan de binnenzijde van het bekledingspaneel van de kofferruimte.
G270B01L G270B02L
Richting- aanwijzer,achter
Rem-/ achterlicht
3. Neem, voor het vervangen van de gloeilampen van de achterlichtunit (rem-/achterlicht en richtingaan- wijzer, achter), de lamp uit dehouder en breng een nieuwe gloeilamp aan.

EENVOUDIG ONDERHOUD 6- 31
G270C01L-GXT KOFFERRUIMTEVERLICHTING

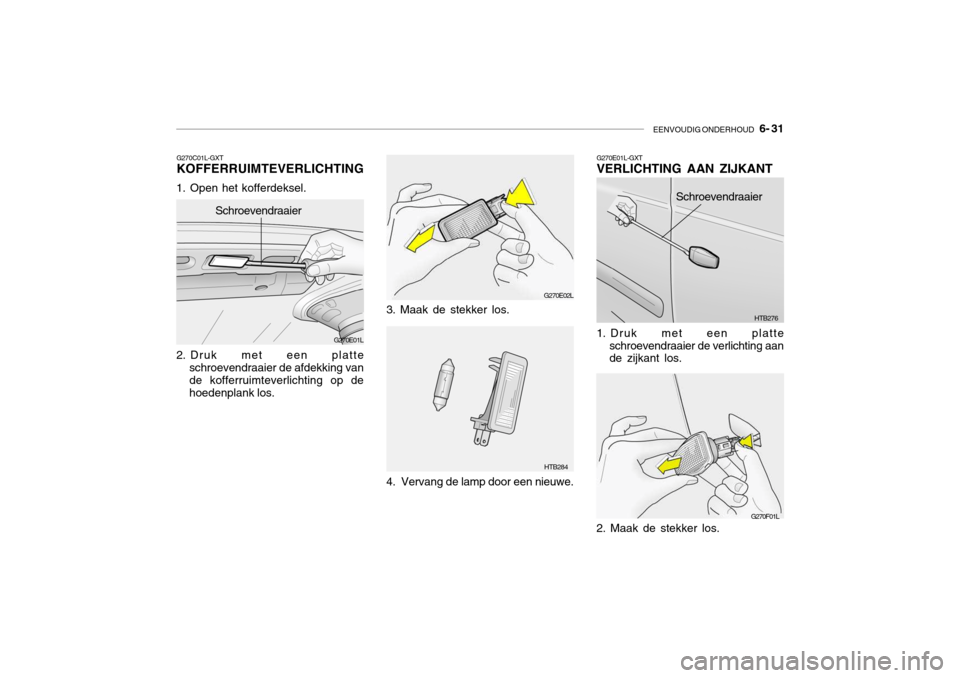

1. Open het kofferdeksel.
2. Druk met een platte schroevendraaier de afdekking van de kofferruimteverlichting op de hoedenplank los.
G270E01L
Schroevendraaier
2. Maak de stekker los.
G270E02L
HTB284

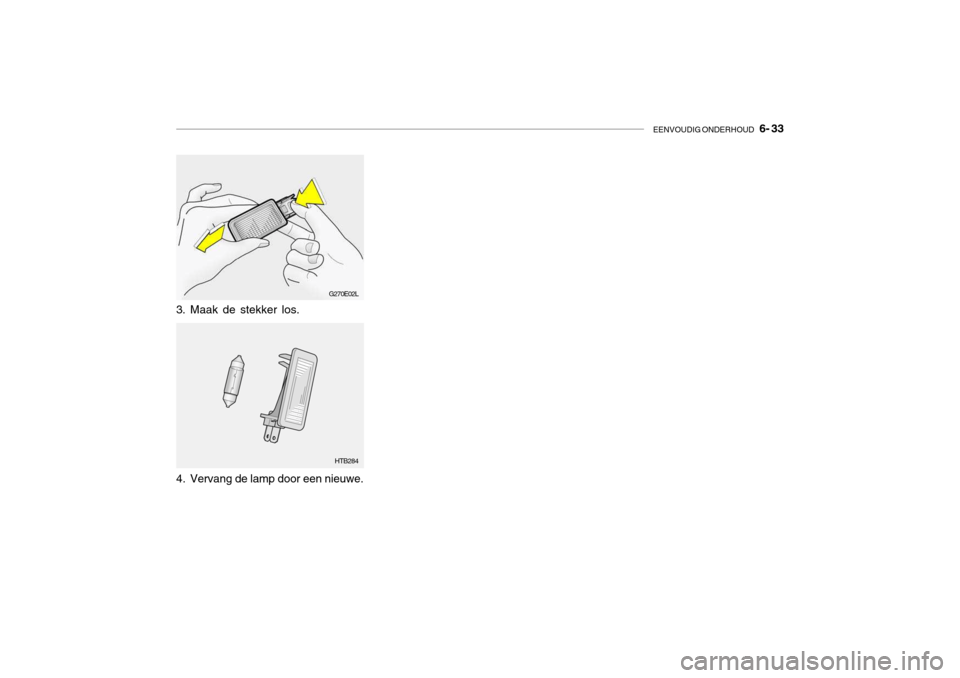

3. Maak de stekker los. 4. Vervang de lamp door een nieuwe. G270E01L-GXT VERLICHTING AAN ZIJKANT

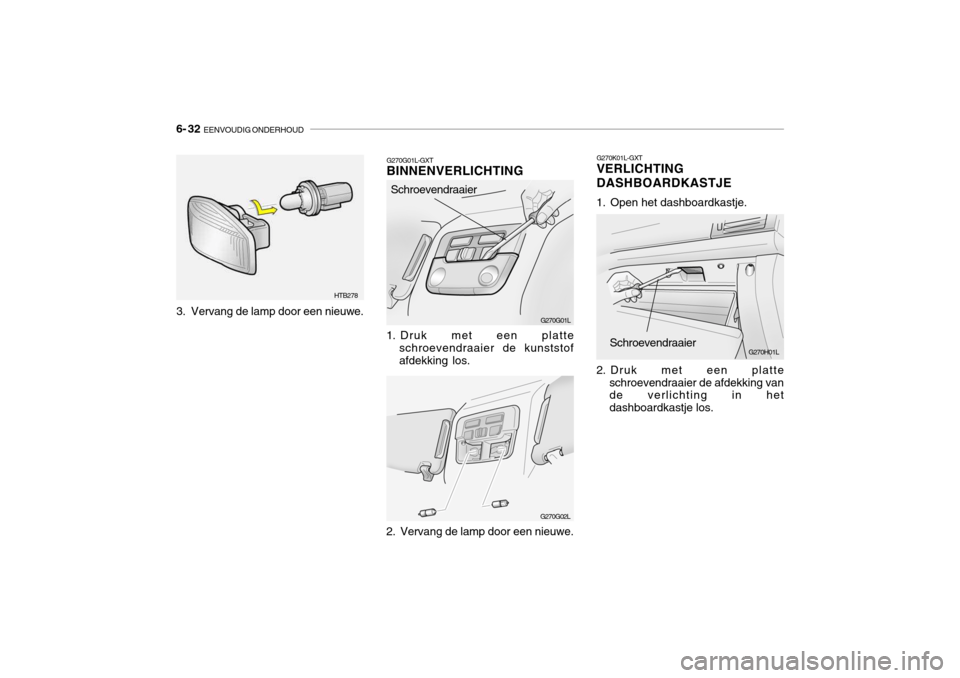

1. Druk met een platte
schroevendraaier de verlichting aan de zijkant los.
HTB276
Schroevendraaier
G270F01L

6- 32 EENVOUDIG ONDERHOUD
G270K01L-GXT VERLICHTING DASHBOARDKASTJE
1. Open het dashboardkastje.
2. Druk met een platte schroevendraaier de afdekking van de verlichting in het dashboardkastje los.
G270H01LSchroevendraaier
G270G01L
G270G02L
Schroevendraaier
G270G01L-GXT BINNENVERLICHTING
1. Druk met een platte schroevendraaier de kunststof afdekking los.
2. Vervang de lamp door een nieuwe.
3. Vervang de lamp door een nieuwe.
HTB278

EENVOUDIG ONDERHOUD 6- 33
G270E02L
HTB284
3. Maak de stekker los.
4. Vervang de lamp door een nieuwe.

6- 34 EENVOUDIG ONDERHOUD
Onderdeelnaam
Koplamp (Grootlicht/Dimlicht) Mistlampen voorStadslicht, voorKnipperlicht, voorZijknipperlicht Instapverlichting Voorste kaartleeslampjeVoorste dakconsole (Met schuifdak)Verlichting achtercompartiment Vermogen
55(H1)/55(H7)
555
21 555 5
10
G280A02L-GAT VERMOGEN
Vermogen
3.2 (LED Type) 5 5
21/5 21
6.9 (LED Type) 21
Nr.
1234 5 6789 Nr.
10111213 14 15 Onderdeelnaam

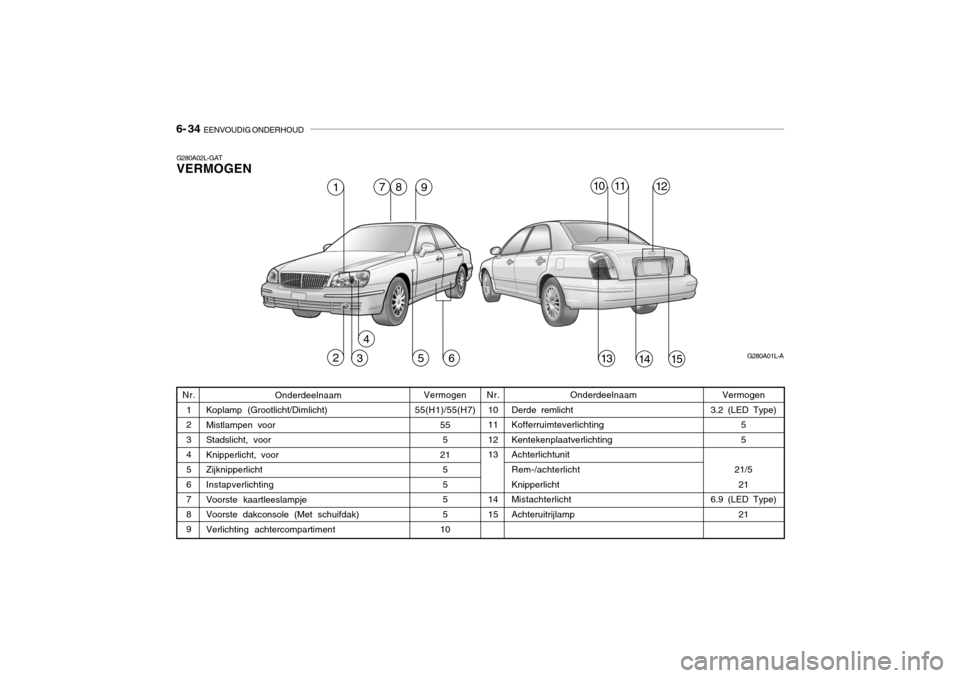

Derde remlichtKofferruimteverlichtingKentekenplaatverlichtingAchterlichtunit Rem-/achterlicht KnipperlichtMistachterlichtAchteruitrijlamp
G280A01L-A
1978
23
4
5613
101112
1514
