5. ONDERHOUDSVOORSCHRIFTEN
Onderhoudsvoorschriften................................................................ 5-2
Periodiek onderhoud ........................................................................ 5-4
Onderhoud onder extreme bedrijfsomstandigheden ........................ 5-7
5

5- 2 ONDERHOUDSVOORSCHRIFTEN
ZF020A1-HX ONDERHOUDSVOORSCHRIFTEN Om van de bedrijfszekerheid van uw Hyundai verzekerd te zijn moeten regelmatig verschillende onderhoudswerkzaamheden wordenuitgevoerd. Hoewel deze werkzaamheden door de constructie en de techniek tot een minimum zijnverminderd, blijven echter enkele werkzaamheden uiterst belangrijk. Laat het onderhoud uitvoeren inovereenstemming met de garantiebepalingen die gelden voor uw nieuwe Hyundai. Raadpleeg hetserviceboekje voor meer informatie omtrent de garantie.
ZF020F1-AX Enkele tips Bewaar kopieën van de werkorders
voor de onderhoudswerkzaamheden in het dashboardkastje. Aan de hand hiervan bent u in staat te bewijzen dat het voorgeschreven onderhoud optijd is verricht. Dit is vooral van belang in geval van garantie. ZF020E1-AXEenvoudige onderhoudswerk- zaamheden Voor deze werkzaamheden is slechts weinig gereedschap vereist en het kost weinig tijd. Raadpleeg voor meerinformatie omtrent dit onderhoud hoofdstuk 6.
ZF020D1-FXDagelijkse controles Dit zijn de controles die dagelijks
moeten worden uitgevoerd voordat u met uw Hyundai gaat rijden. Deze controles zijn beschreven op bladzijde6-5.
ZF020C1-BX Periodiek onderhoud Dit is het onderhoud zoals inspectiebeurten, afstellingen en het vervangen van onderdelen zoals beschreven in de onderhoudstabellenvanaf bladzijde 5-4.Deze werkzaamheden moeten wordenuitgevoerd op de voorgeschreven termijnen teneinde de garantie te behouden. Wij adviseren met nadrukde onderhoudswerkzaamheden door de getrainde vakmensen van uw Hyundai dealer te laten uitvoeren. Hierbij worden originele Hyundai onderdelen gebruikt. Andere merken of equivalente producten kunnen worden gebruikt zonder invloed tehebben op de garantie, maar overtuig u er in een dergelijk geval van dat deze producten gelijkwaardig zijn aande kwaliteit van de originele Hyundai onderdelen. Raadpleeg het serviceboekje voor meer informatie.
ZF020B1-AX Onderhoud Het nodige onderhoud voor uw Hyundai kan in drie groepen worden gesplitst:
o Periodiek onderhoud
o Dagelijks uit te voeren controles
o Eenvoudige onderhoudswerkzaam- heden die u zelf kunt uitvoeren.

ONDERHOUDSVOORSCHRIFTEN 5- 3
ZF030A2-FX REGELMATIG ONDERHOUD Laat de onderhoudswerkzaamheden op de voorgeschreven termijnen uitvoeren. In verband met eventuele garantie- aanspraken is het aan te bevelen denota's van het uitgevoerde onderhoud aan de diverse componenten te bewaren. Raadpleeg bladzijde 5-6 voor de onderhoudsvoorschriften die gelden voor zware bedrijfsomstandigheden.

5- 4 ONDERHOUDSVOORSCHRIFTEN
F030A01A-GXT PERIODIEK ONDERHOUD Onderstaande werkzaamheden moeten regelmatig worden uitgevoerd teneinde van de bedrijfszekerheid van uw wagen
verzekerd te zijn. In verband met eventuele garantie-aanspraken moeten de rekeningen van de onderhoudswerkzaamheden worden bewaard.
Het onderhoud afhankelijk van het kilometrage of de tijd wordt uitgevoerd afhankelijk van hetgeen het eerst voorkomt.
*1: SF of lager : Elke 10.000 km of 6 maanden : "V" *2: Elke 100.000 KM: "V"
F030B02L-GXT V : Vervangen C : Controleren en reinigen, afstellen, repareren of zonodig vervangen
NR
1 2 3 4 5 6 7 8 9 Beschrijving
ONDERHOUD MOTORREGELSYSTEEM MOTOROLIE EN OLIEFILTER (SG of hoger) *1
AANDRIJFRIEMEN 3.0 V6 / 3.5 V6 (Dynamo, Stuurbekrachtiging, Airconditioning)
2.5 V6 (Automatische spanner)
BENZINEFILTER (MFI) BENZINELEIDINGEN, BENZINESLANGEN EN AANSLUITINGEN DISTRIBUTIERIEM BENZINEDAMPSLANG EN TANKVULDOP VACUUMSLANGEN, CARTERVENTILATIESLANGEN LUCHTFILTERELEMENT BOUGIES (MET PLATINUM BEDEKT)
105 84
V
C C C 120
96
V V
C V
C C C V
9072
V
C C C V
C C V
7560
V
C C C
60 48
V
C C V
C C C C V
4536
V
C C C
30 24
V
C C CC C
V
1512
V
C C C
Kilometers X 1000 Maanden
*2

ONDERHOUDSVOORSCHRIFTEN 5- 5
F030C04L-GXT V : Vervangen C : Controleren en reinigen, afstellen, repareren of zonodig vervangen
*1 : Elke 24 maanden of 45.000 km., naar gelang het eerst bereikt wordt: "V" *2 : Elke 12 maanden of 20.000 km., naar gelang het eerst bereikt wordt: "V" NR
1 23456789
101112131415 Beschrijving
ALGEMEEN ONDERHOUDKOELSYSTEEMKOELVLOEISTOFOLIE VERSNELLINGSBAKVLOEISTOF AUTOMATISCHE TRANSMISSIE EN FILTERREMSLANGEN EN REMLEIDINGENREMVLOEISTOFREMTROMMELS, ACHTER/REMVOERINGEN/HANDREMREMBLOKKEN, REMKLAUWEN EN REMSCHIJVENUITLAATPIJP EN UITLAATDEMPERBEVESTIGINGSBOUTEN WIELOPHANGINGSTUURHUIS, VERBINDINGEN EN MANCHETTEN/ONDERSTE FUSEEKOGELSSTUURBEKRACHTIGINGSPOMP, AANDRIJFRIEM EN SLANGENAANDRIJFASSEN EN HOEZENKOELMIDDEL AIRCONDITIONINGLUCHTFILTER (VOOR VERDAMPER-/AANJAGEREENHEID)
120 96
C C CCC C CCCCC C C
105
84
C C CC C CCCC C
90 72
C CV
C C C CCCCC C C
7560
C C CC C CCCC C
60 48
C C CCC C CCCCC C C
4536
C C CC C CCCC C
30 24
C C CCC C CCCCC C C
1512
C C CC C CCCC C
Kilometers X 1000 Maanden
*1
*2

5- 6 ONDERHOUDSVOORSCHRIFTEN
F040A03L-GXT ONDERHOUD ONDER EXTREME BEDRIJFSOMSTANDIGHEDEN Onderstaande componenten moeten met kortere tussenpozen worden onderhouden als de wagen onder zware
bedrijfsomstandigheden wordt gebruikt. Raadpleeg de tabel hieronder voor de desbetreffende onderhoudsintervallen.
V : Vervangen C : Controleren en reinigen, afstellen, repareren of zonodig vervangen EXTREME BEDRIJFSOMSTANDIGHEDEN
A - Vaak korte afstanden rijden
B - Langdurig stationair draaien
C - Rijden op stoffige wegen, onregelmatige wegdekken
D - Rijden in gebieden waar zout of andere corrossieve materialen aanwezig zijn of in zeer koud weer
E - Rijden in zandige gebieden F - Meer dan 50% rijden in druk stadsverkeer tijdens
zeer warm weer (boven 32 °C (90 °F)).
G - Rijden in bergachtig terrein
H - Rijden met een aanhanger
I - Gebruik als politie-auto, taxi, voor besteldiensten of voor het slepen van auto's
J - Rijden met snelheden boven 170 km/h
Motoroliefilter LuchtfilterelementBougiesDistributieriemRemblokken, remklauwen en remschijvenStuurhuis, verbindingen en manchetten/onderste fuseekogels Stuurbekrachtigingspomp, aandrijfriem en slangenAandrijfassen en hoezen Olie versnellingsbakVloeistof automatische transmissie en filterLuchtfilter (Voor verdamper-/aanjagereenheid)
V VVV
C C C C V VV Elke 7.500 km of 6 maandenMet kortere tussenpozenMet kortere tussenpozenElke 60.000 km of 48 maandenMet kortere tussenpozen Met kortere tussenpozen Met kortere tussenpozen Elke 15.000 km of 12 maanden Elke 100.000 kmElke 45.000 kmMet kortere tussenpozenA, B, C, F, H C, EB, HD, E, F, GC, D, G, H C, D, G, H C, D, E, F C, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, I, JC, E
Bedrijfsomstandigheden
Onderhoudsinterval
Onderhoud
Beschrijving

6. EENVOUDIG ONDERHOUD
Motorruimte...................................................................................... 6-2
Algemene controles ......................................................................... 6-5
Oliepeil controleren .......................................................................... 6-6
Motorolie verversen en oliefilter vervangen ...................................... 6-8
Koelvloeistof controleren en verversen ............................................ 6-9Bougies .......................................................................................... 6-11
Luchtfilter vervangen ...................................................................... 6-12
Oliepeil in versnellingsbak controleren ........................................... 6-14
Vloeistofpeil automatische transmissie contro leren .......................6-15
Het remsysteem controleren .......................................................... 6-16
Vloeistof voor de koppelingbediening controleren ..........................6-17
Onderhoud airconditioning ............................................................. 6-18
Vervangen van het luchtfilter .......................................................... 6-19
V-riemen controleren ...................................................................... 6-22
Zekeringen controleren en vervangen ........................................... 6-22
Vloeistofpeil stuur bekrachtiging ..................................................... 6-25
Koplampafstelling controleren ........................................................ 6-25
Gloeilamp vervangen ..................................................................... 6-27
Vermogen ....................................................................................... 6-34
Beschrijving elektrobox .................................................................. 6-35
6

6- 2 EENVOUDIG ONDERHOUD
G010C01L
12
34 56 7891011
12

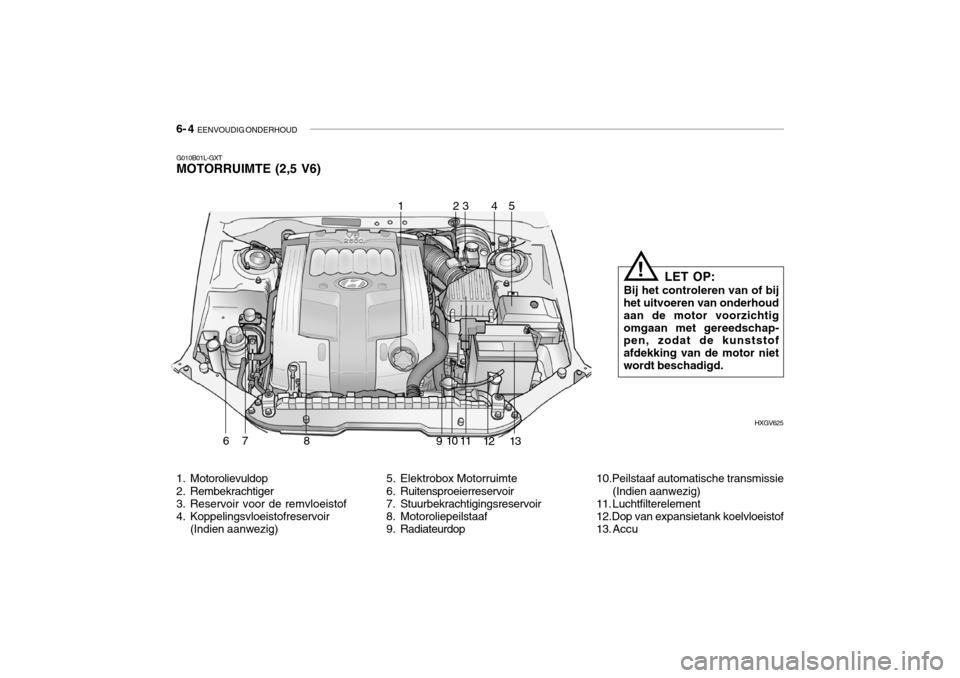

G010C01L-AXT MOTORRUIMTE (3,5L V6)
1. Reservoir voor de remvloeistof
2. Rembekrachtiger
3. Ruitensproeierreservoir
4. Stuurbekrachtigingsreservoir
5. Motorolievuldop
6. Motoroliepeilstaaf
7. Radiateurdop
8. Peilstaaf automatische transmissie
(Indien aanwezig) 9. Luchtfilterelement
10. Dop van expansietank koelvloeistof
11. Accu
12. Elektrobox Motorruimte
LET OP:
Bij het controleren van of bij
het uitvoeren van onderhoud aan de motor voorzichtigomgaan met gereedschap- pen, zodat de kunststof afdekking van de motor nietwordt beschadigd.!

EENVOUDIG ONDERHOUD 6- 3
HXGS003
164
7891011 1213
235

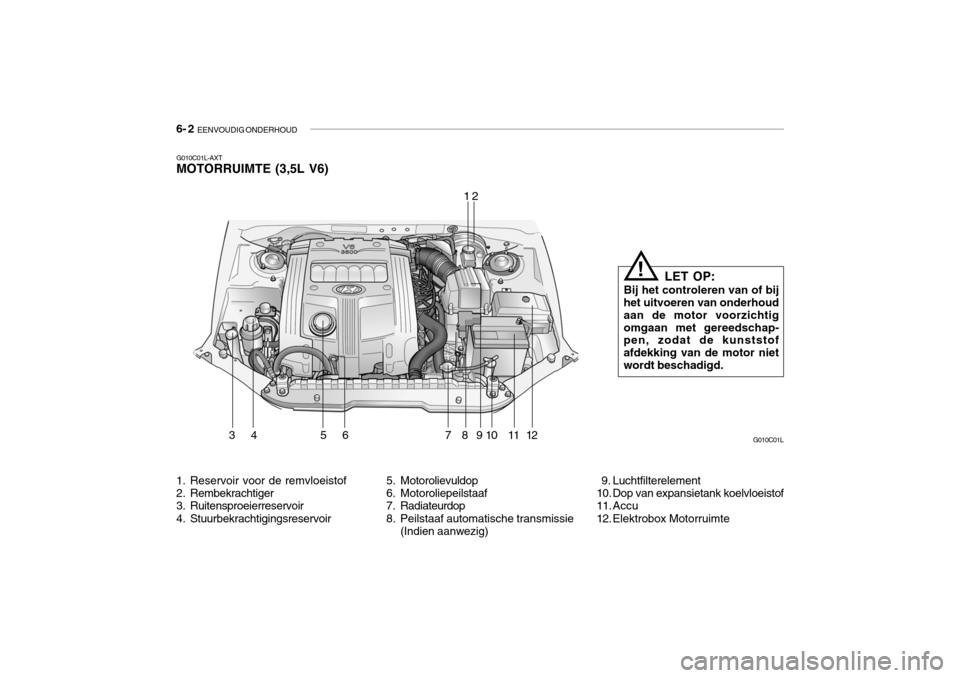

G010A02L-GXT MOTORRUIMTE (3,0 V6)
1. Automatische snelheidsregeling (Indien aanwezig)
2. Motorolievuldop
3. Rembekrachtiger
4. Reservoir voor de remvloeistof 5. Luchtfilterelement
6. Elektrobox Motorruimte
7. Ruitensproeierreservoir
8. Stuurbekrachtigingsreservoir
9. Motoroliepeilstaaf10. Radiateurdop
11. Peilstaaf automatische transmissie
(Indien aanwezig)
12. Dop van expansietank koelvloeistof
13. Accu
LET OP:
Bij het controleren van of bij het uitvoeren van onderhoud aan de motor voorzichtigomgaan met gereedschap- pen, zodat de kunststof afdekking van de motor nietwordt beschadigd.!

6- 4 EENVOUDIG ONDERHOUD
1. Motorolievuldop
2. Rembekrachtiger
3. Reservoir voor de remvloeistof
4. Koppelingsvloeistofreservoir
(Indien aanwezig)

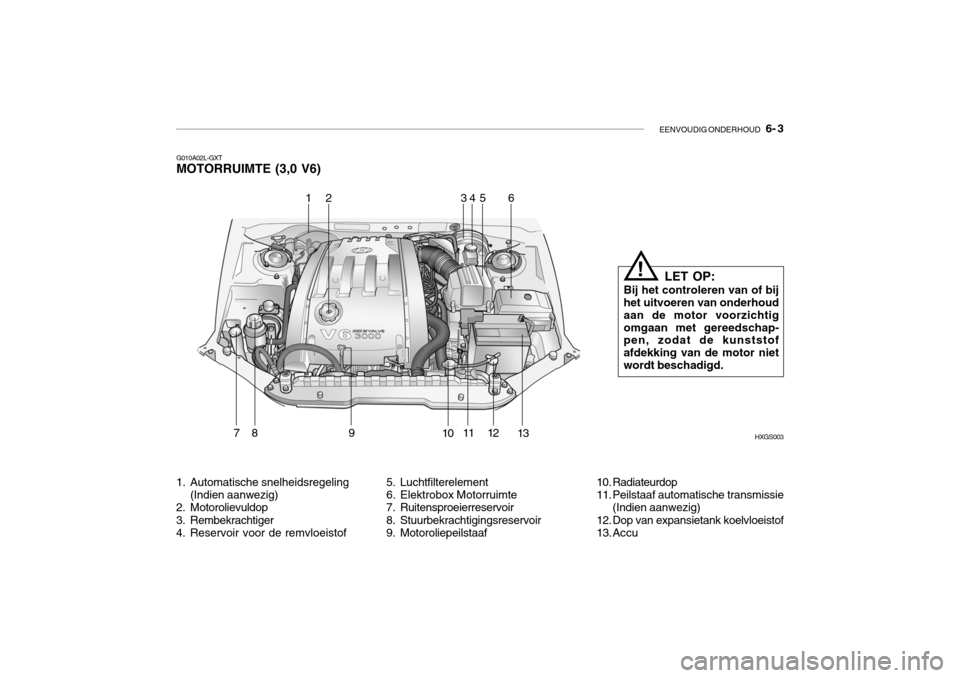

G010B01L-GXT MOTORRUIMTE (2,5 V6)
5. Elektrobox Motorruimte
6. Ruitensproeierreservoir
7. Stuurbekrachtigingsreservoir
8. Motoroliepeilstaaf
9. Radiateurdop10.Peilstaaf automatische transmissie
(Indien aanwezig)
11. Luchtfilterelement 12.Dop van expansietank koelvloeistof
13. Accu
HXGV625
53
678910 1112
124
13
LET OP:
Bij het controleren van of bij
het uitvoeren van onderhoud aan de motor voorzichtig omgaan met gereedschap- pen, zodat de kunststof afdekking van de motor nietwordt beschadigd.!
