6. Si no es posible averiguar la causa
del sobrecalentamiento, espere hasta que la temperatura del motor vuelva a los niveles normales. Posteriormente compruebe si se haperdido refrigerante, y en tal caso, rellene el depósito (Véase Pág. 6- 17) hasta que el nivel supere lamarca de medio depósito.
7. Proceda con cuidado, este atento a
cualquier síntoma desobrecalentamiento. Si se sobrecalienta el motor de nuevo, llame a su Servicio HYUNDAI parapedir ayuda.
PRECAUCIÓN:
Una grave pérdida de refrigerantesignifica que existe una pérdida dentro del sistema de refrigeración y debe ser revisada lo antes posiblepor un Servicio HYUNDAI.!ADVERTENCIA:
No quite la tapa del radiador cuando el motor esta caliente. Esto puede producir que el agua salga expulsada hacia fueraproduciéndole quemaduras graves.
En caso de usar marcapasos, no seacerque a más de 30 cm de la unidadde control electrónico ECU o del mazo de cables del vano motor con el motor en marcha, ya que lacorriente elevada en el sistema Common Rail produce importantes campos magnéticos.

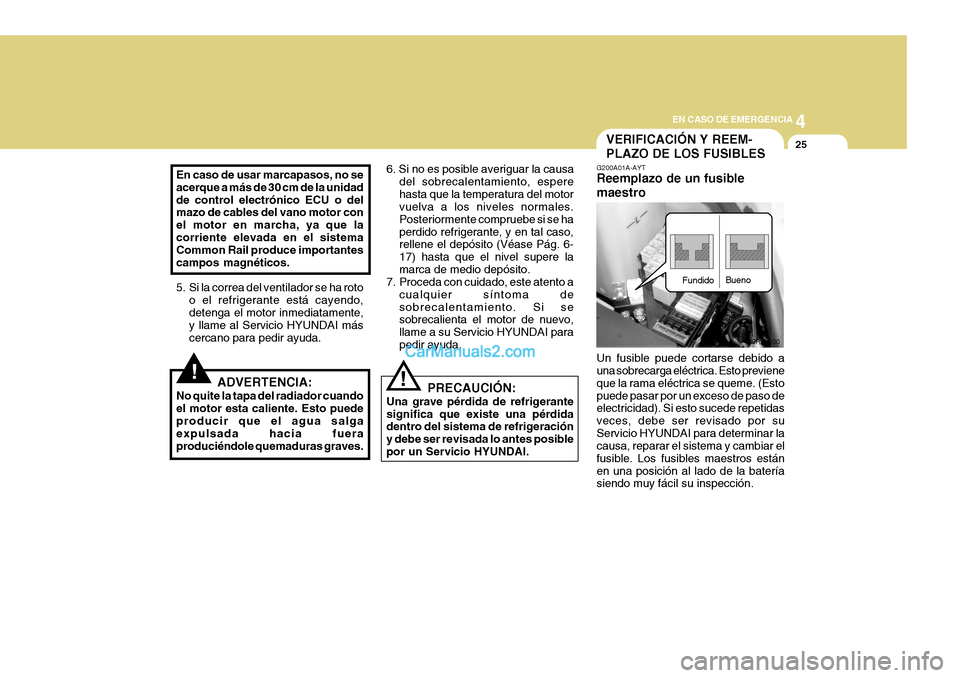

5. Si la correa del ventilador se ha roto
o el refrigerante está cayendo, detenga el motor inmediatamente, y llame al Servicio HYUNDAI más cercano para pedir ayuda.
VERIFICACIÓN Y REEM- PLAZO DE LOS FUSIBLES
G200A01A-AYT Reemplazo de un fusible maestro Un fusible puede cortarse debido a una sobrecarga eléctrica. Esto previene que la rama eléctrica se queme. (Estopuede pasar por un exceso de paso de electricidad). Si esto sucede repetidas veces, debe ser revisado por suServicio HYUNDAI para determinar la causa, reparar el sistema y cambiar el fusible. Los fusibles maestros estánen una posición al lado de la batería siendo muy fácil su inspección. Fundido
Bueno

44EN CASO DE EMERGENCIA
26
HSR4021
HSR4022
PRECAUCIÓN:
Cuando reemplace un fusible mae- stro, nunca use otra cosa que nosea un fusible maestro, con el mismo rango de amperios o menor que el que corresponde. Nunca useun trozo de alambre o un fusible de más amperios como fusible mae- stro. Esto puede causar seriosdaños incluso un incendio.
! Si usted sospecha que el fusible está quemado, debe seguir los siguientespasos:
1. Corte el contacto y todos los
interruptores.
2. Abra la caja de fusible y examine cada uno. Saque cada fusible tirando hacia usted. Encontrará unapequeña pinza dentro de la caja de fusible para simplificar la operación.
3. Asegúrese de revisar todos los demás fusibles, aunque usted hayaencontrado sólo uno quemado.

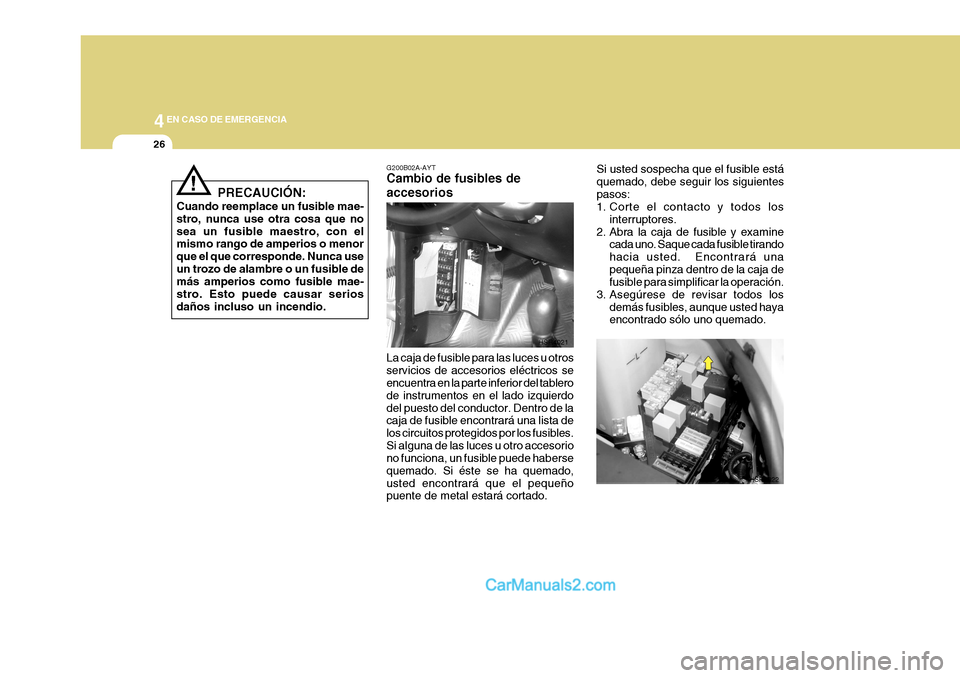

G200B02A-AYT Cambio de fusibles de accesorios
La caja de fusible para las luces u otros servicios de accesorios eléctricos se encuentra en la parte inferior del tablero de instrumentos en el lado izquierdodel puesto del conductor. Dentro de la caja de fusible encontrará una lista de los circuitos protegidos por los fusibles.Si alguna de las luces u otro accesorio no funciona, un fusible puede haberse quemado. Si éste se ha quemado,usted encontrará que el pequeño puente de metal estará cortado.

4
CORROSION PREVENTION AND APPEARANCE CARE
27
4
EN CASO DE EMERGENCIA
27
G200B02A
AJUSTE DE NIVELACIÓN DE LOS FAROS
Bueno Quemado
!

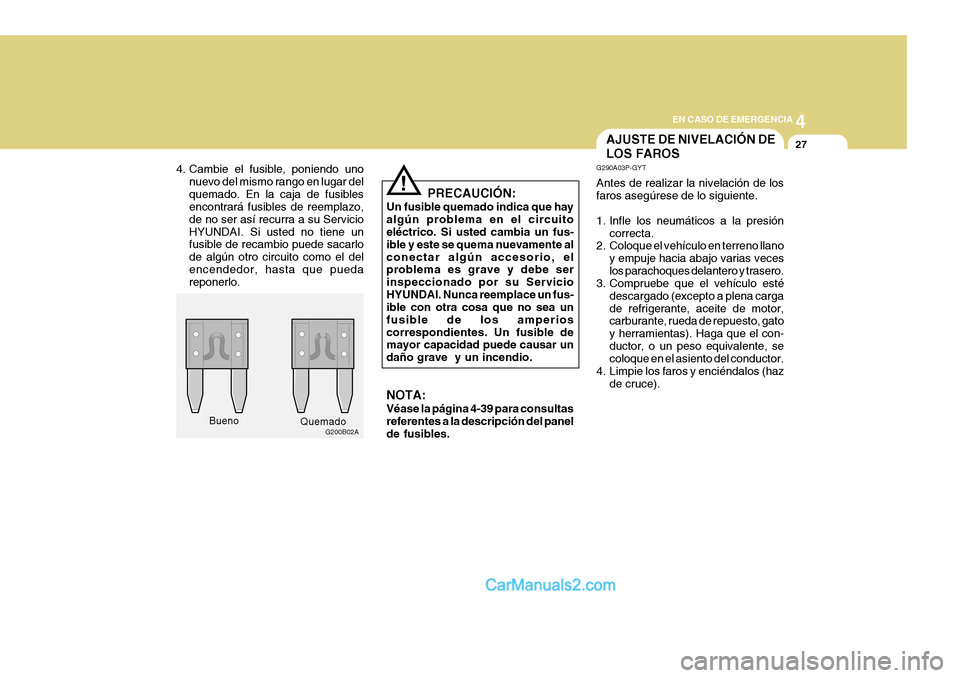

4. Cambie el fusible, poniendo uno
nuevo del mismo rango en lugar del quemado. En la caja de fusibles encontrará fusibles de reemplazo, de no ser así recurra a su ServicioHYUNDAI. Si usted no tiene un fusible de recambio puede sacarlo de algún otro circuito como el delencendedor, hasta que pueda reponerlo. PRECAUCIÓN:
Un fusible quemado indica que hay algún problema en el circuito eléctrico. Si usted cambia un fus- ible y este se quema nuevamente alconectar algún accesorio, el problema es grave y debe ser inspeccionado por su ServicioHYUNDAI. Nunca reemplace un fus- ible con otra cosa que no sea un fusible de los amperioscorrespondientes. Un fusible de mayor capacidad puede causar un daño grave y un incendio. NOTA: Véase la página 4-39 para consultas referentes a la descripción del panel de fusibles. G290A03P-GYT Antes de realizar la nivelación de los faros asegúrese de lo siguiente.
1. Infle los neumáticos a la presión
correcta.
2. Coloque el vehículo en terreno llano
y empuje hacia abajo varias veces los parachoques delantero y trasero.
3. Compruebe que el vehículo esté
descargado (excepto a plena cargade refrigerante, aceite de motor, carburante, rueda de repuesto, gato y herramientas). Haga que el con-ductor, o un peso equivalente, se coloque en el asiento del conductor.
4. Limpie los faros y enciéndalos (haz de cruce).

44EN CASO DE EMERGENCIA
28
Microbús/Furgón
G290A02P
Ajuste horizontal
Ajustevertical Luego, dibuje una línea paralela a 30 mm (1,18 in.) colocada debajode la línea horizontal.
7. Ajuste cada línea de corte del haz
de cruce con la línea paralela,usando un destornillador phillips - NIVELACIÓN VERTICAL.

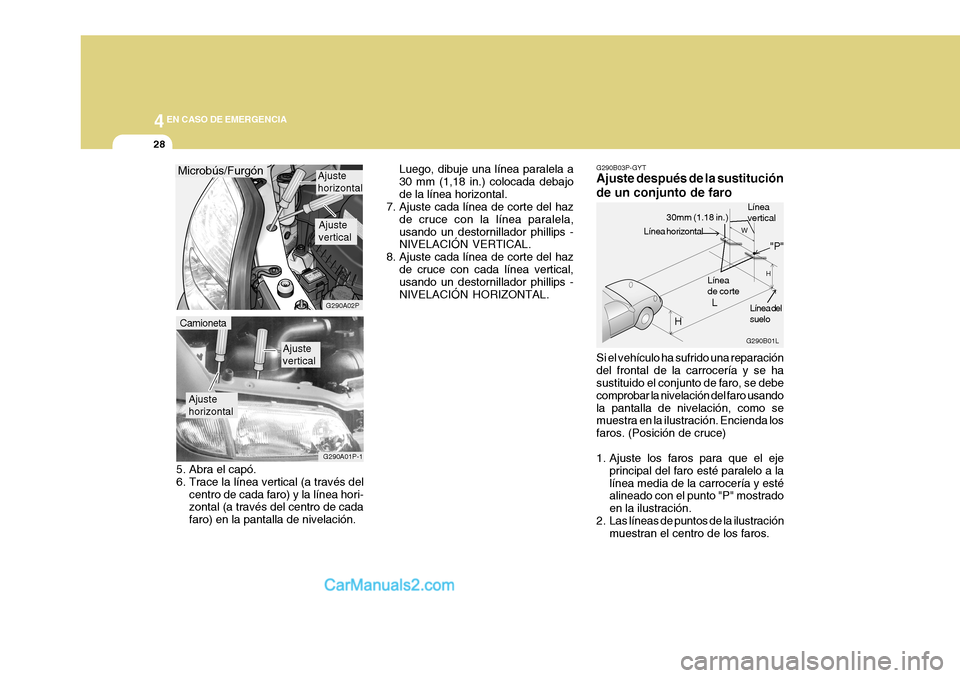

8. Ajuste cada línea de corte del haz de cruce con cada línea vertical,usando un destornillador phillips - NIVELACIÓN HORIZONTAL. G290B03P-GYT Ajuste después de la sustitución de un conjunto de faro Si el vehículo ha sufrido una reparación del frontal de la carrocería y se ha sustituido el conjunto de faro, se debe comprobar la nivelación del faro usandola pantalla de nivelación, como se muestra en la ilustración. Encienda los faros. (Posición de cruce)
1. Ajuste los faros para que el eje
principal del faro esté paralelo a la línea media de la carrocería y esté alineado con el punto "P" mostrado en la ilustración.
2. Las líneas de puntos de la ilustración muestran el centro de los faros.
5. Abra el capó.
6. Trace la línea vertical (a través del
centro de cada faro) y la línea hori- zontal (a través del centro de cada faro) en la pantalla de nivelación.
Ajuste horizontal Ajustevertical
G290A01P-1
Camioneta
G290B01L
L
W
H
H Línea de corte
Línea delsuelo
"P"
Línea horizontal
30mm (1.18 in.) Línea vertical

4
CORROSION PREVENTION AND APPEARANCE CARE
29
4
EN CASO DE EMERGENCIA
29

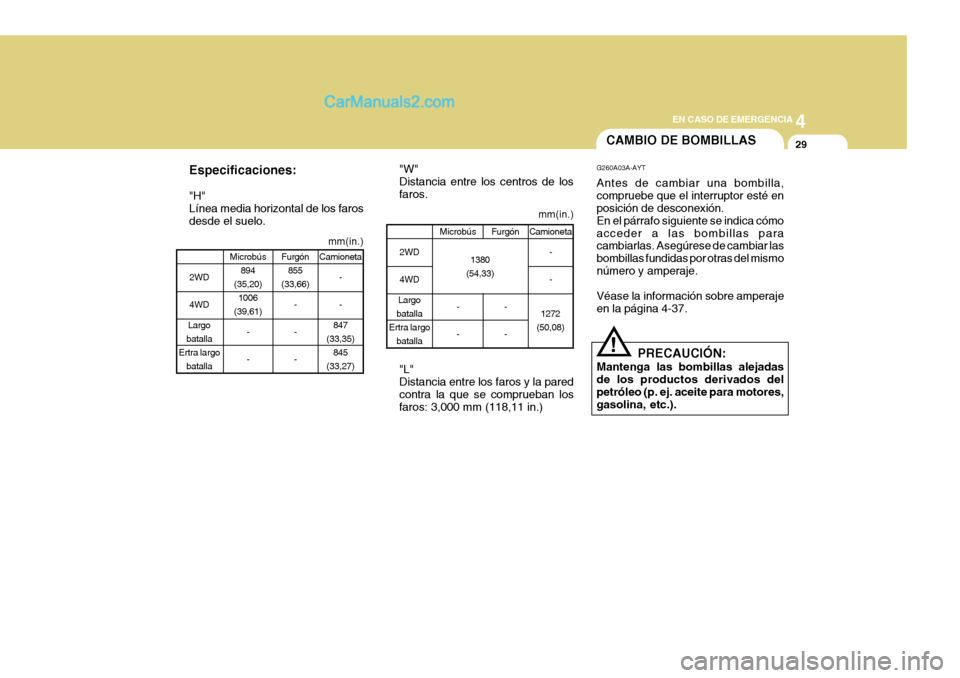

Especificaciones: "H" Línea media horizontal de los farosdesde el suelo.
2WD 4WD
Largo
batalla
Ertra largo batalla
Microbús 894
(35,20) 1006
(39,61)
- - Furgón
855
(33,66)
--- Camioneta
--
847
(33,35) 845
(33,27)2WD 4WD
Largo
batalla
Ertra largo batalla
Microbús
- - Furgón
-- Camioneta
--
1272
(50,08)
1380
(54,33)
mm(in.)
mm(in.)
"W" Distancia entre los centros de losfaros. "L" Distancia entre los faros y la pared contra la que se comprueban losfaros: 3,000 mm (118,11 in.)
CAMBIO DE BOMBILLAS
G260A03A-AYT Antes de cambiar una bombilla, compruebe que el interruptor esté en posición de desconexión. En el párrafo siguiente se indica cómoacceder a las bombillas para cambiarlas. Asegúrese de cambiar las bombillas fundidas por otras del mismonúmero y amperaje. Véase la información sobre amperaje en la página 4-37.
PRECAUCIÓN:
Mantenga las bombillas alejadas de los productos derivados del petróleo (p. ej. aceite para motores,gasolina, etc.).
!

44EN CASO DE EMERGENCIA
30
HSRFL274
HSRFL273
HSRFL272 HSRFL271
HSRFL270
7. Presione el muelle de la bombilla
para extraer la bombilla del faro.
6. Gire la cubierta de plástico en
sentido horario y extráigala.
4. Retire los pernos de montaje del
faro con una llave inglesa.
5. Desconecte el cable de la base de la bombilla situado en la parte trasera del faro.

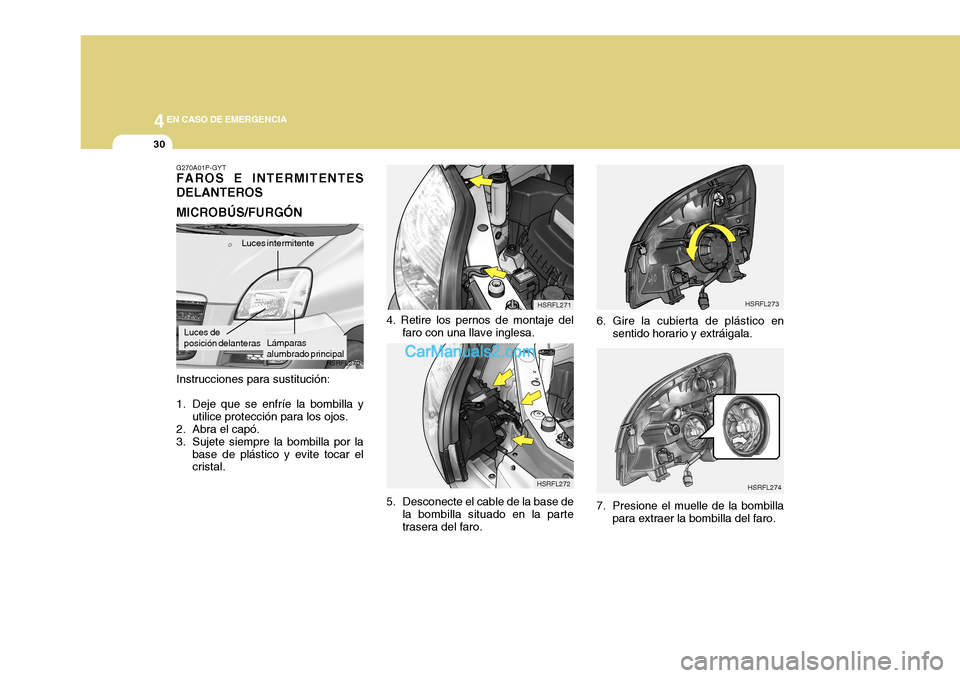

Instrucciones para sustitución:
1. Deje que se enfríe la bombilla y
utilice protección para los ojos.
2. Abra el capó.
3. Sujete siempre la bombilla por la
base de plástico y evite tocar el cristal.
G270A01P-GYT FAROS E INTERMITENTES DELANTEROS MICROBÚS/FURGÓN
Lámparas alumbrado principal
Luces de posición delanteras Luces intermitente

4
CORROSION PREVENTION AND APPEARANCE CARE
31
4
EN CASO DE EMERGENCIA
31

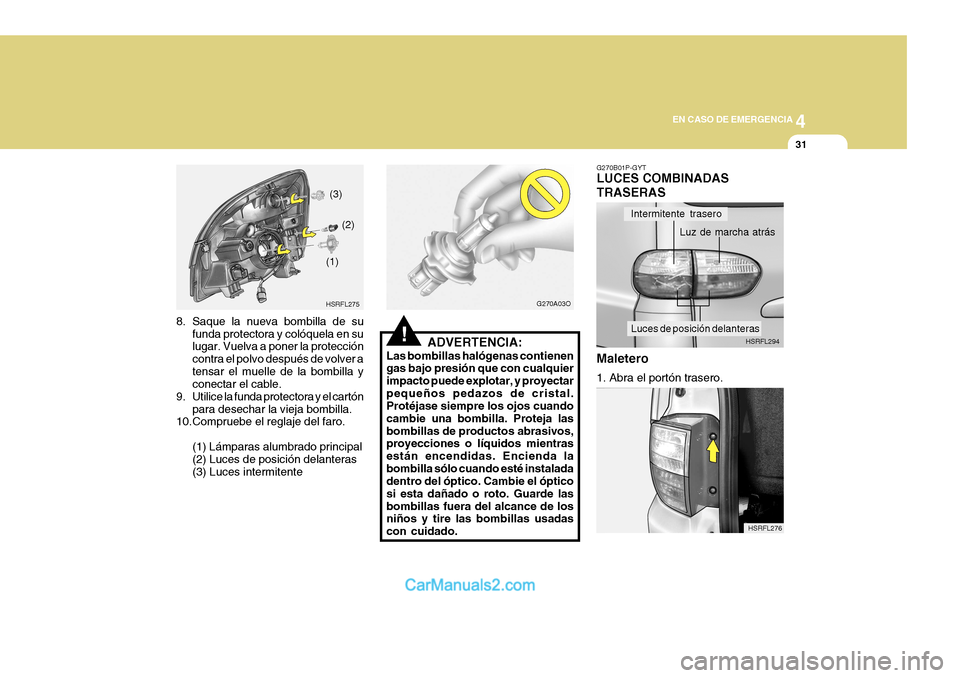

HSRFL276
HSRFL294
Intermitente trasero
Luz de marcha atrás
Luces de posición delanteras
HSRFL275
(1)
(2)
(3)
G270A03O
8. Saque la nueva bombilla de su funda protectora y colóquela en su lugar. Vuelva a poner la protección contra el polvo después de volver atensar el muelle de la bombilla y conectar el cable.
9. Utilice la funda protectora y el cartón para desechar la vieja bombilla.
10.Compruebe el reglaje del faro.
(1) Lámparas alumbrado principal(2) Luces de posición delanteras (3) Luces intermitente
!ADVERTENCIA:
Las bombillas halógenas contienen gas bajo presión que con cualquier impacto puede explotar, y proyectarpequeños pedazos de cristal. Protéjase siempre los ojos cuando cambie una bombilla. Proteja lasbombillas de productos abrasivos, proyecciones o líquidos mientras están encendidas. Encienda labombilla sólo cuando esté instalada dentro del óptico. Cambie el óptico si esta dañado o roto. Guarde lasbombillas fuera del alcance de los niños y tire las bombillas usadas con cuidado. G270B01P-GYT LUCES COMBINADAS TRASERAS Maletero
1. Abra el portón trasero.

44EN CASO DE EMERGENCIA
32
HSRFL293
(1)
(2)
HSRFL277
HSRFL279
HSRFL278 (1)
(2)

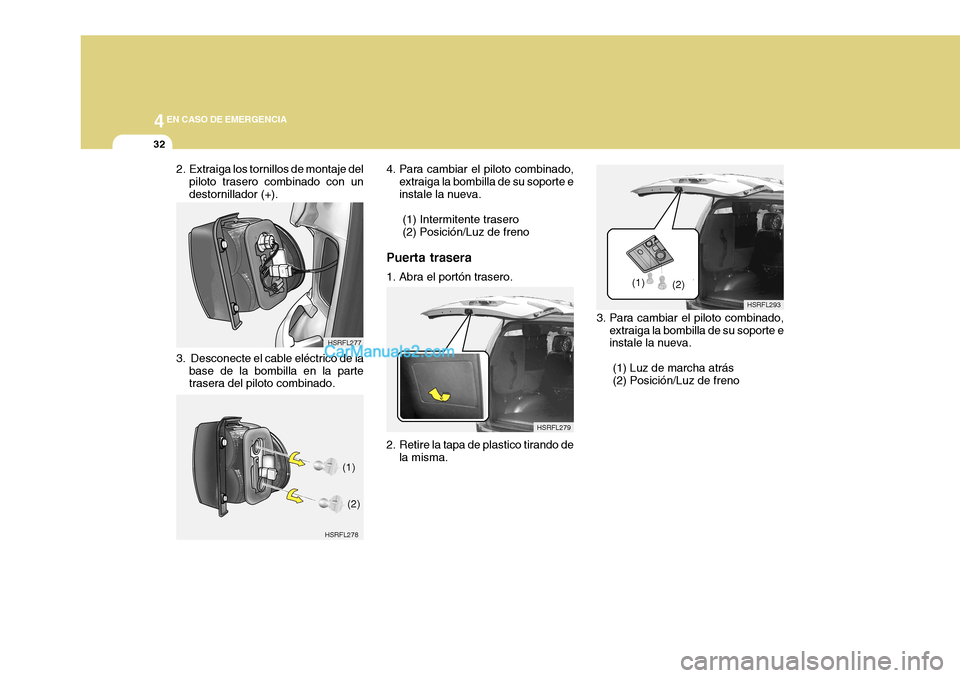

2. Extraiga los tornillos de montaje del
piloto trasero combinado con un destornillador (+).
3. Desconecte el cable eléctrico de la base de la bombilla en la parte trasera del piloto combinado. 4. Para cambiar el piloto combinado,
extraiga la bombilla de su soporte e instale la nueva.
(1) Intermitente trasero(2) Posición/Luz de freno
Puerta trasera
1. Abra el portón trasero.
2. Retire la tapa de plastico tirando de la misma. 3. Para cambiar el piloto combinado,
extraiga la bombilla de su soporte e instale la nueva.
(1) Luz de marcha atrás(2) Posición/Luz de freno

4
CORROSION PREVENTION AND APPEARANCE CARE
33
4
EN CASO DE EMERGENCIA
33
HSRFL283
HSRFL292 HSRFL284
HSRFL300
HSRFL297
Con techo solar
Sin techo solar
G270C01A-GYT REPETIDOR LATERAL (Si está instalado)

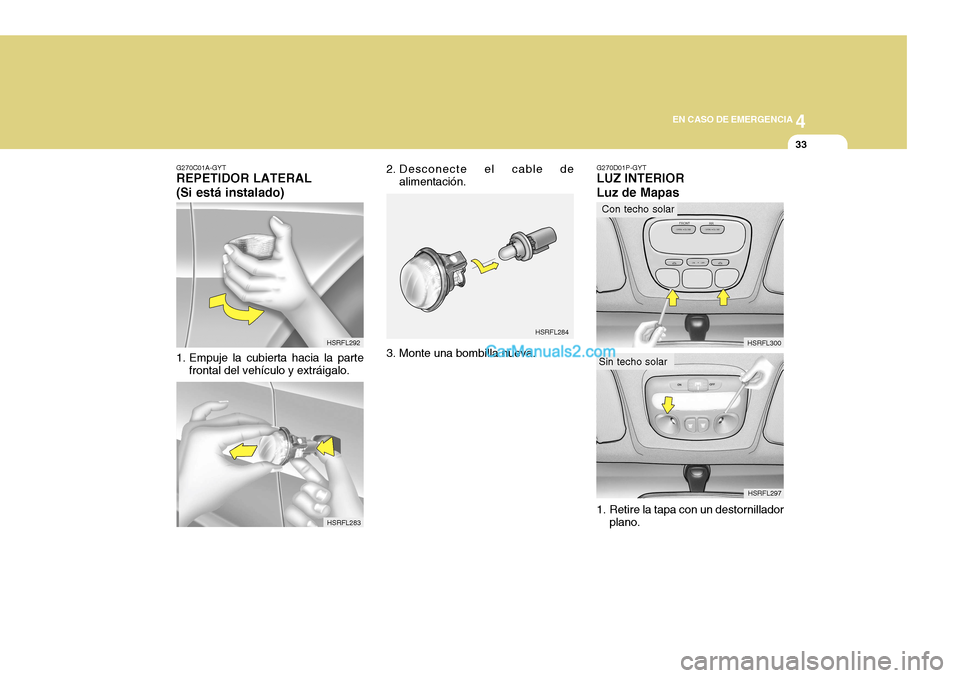

1. Empuje la cubierta hacia la parte
frontal del vehículo y extráigalo. 3. Monte una bombilla nueva.
2. Desconecte el cable de
alimentación. G270D01P-GYT LUZ INTERIOR Luz de Mapas
1. Retire la tapa con un destornillador
plano.

44EN CASO DE EMERGENCIA
34
Sin techo solar
HSRFL290
HSRFL301
Con fecho solar
Sin techo solar HSRFL291 HSRFL298
HSRFL302
Con fecho solar
Sin techo solar HSRFL303
Con fecho solar

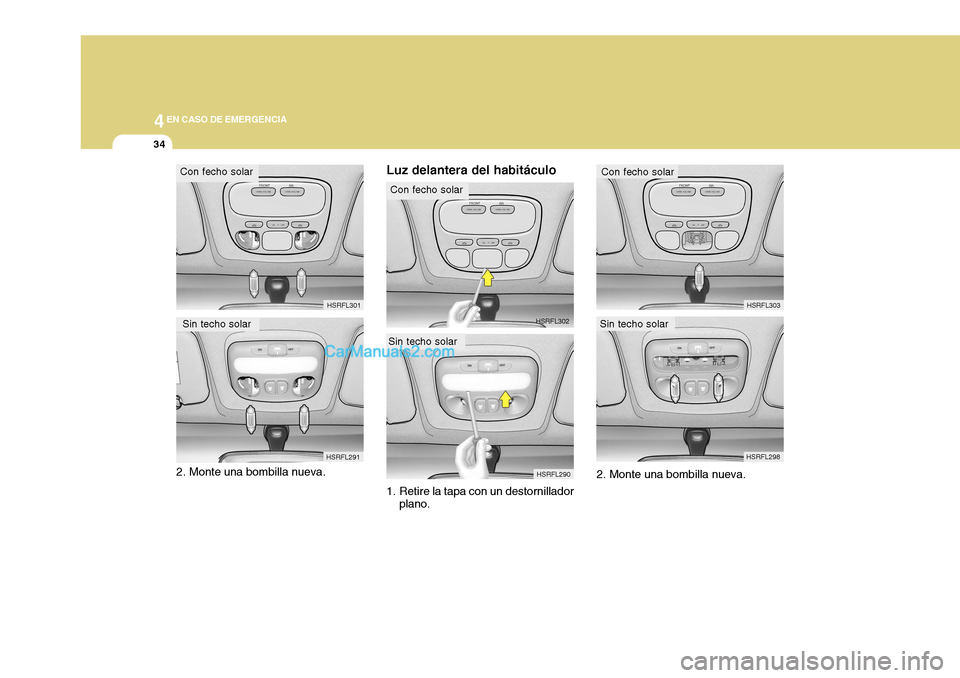

2. Monte una bombilla nueva. Luz delantera del habitáculo
1. Retire la tapa con un destornillador
plano. 2. Monte una bombilla nueva.
