Hyundai H-1 (Grand Starex) 2006 Handleiding (in Dutch)

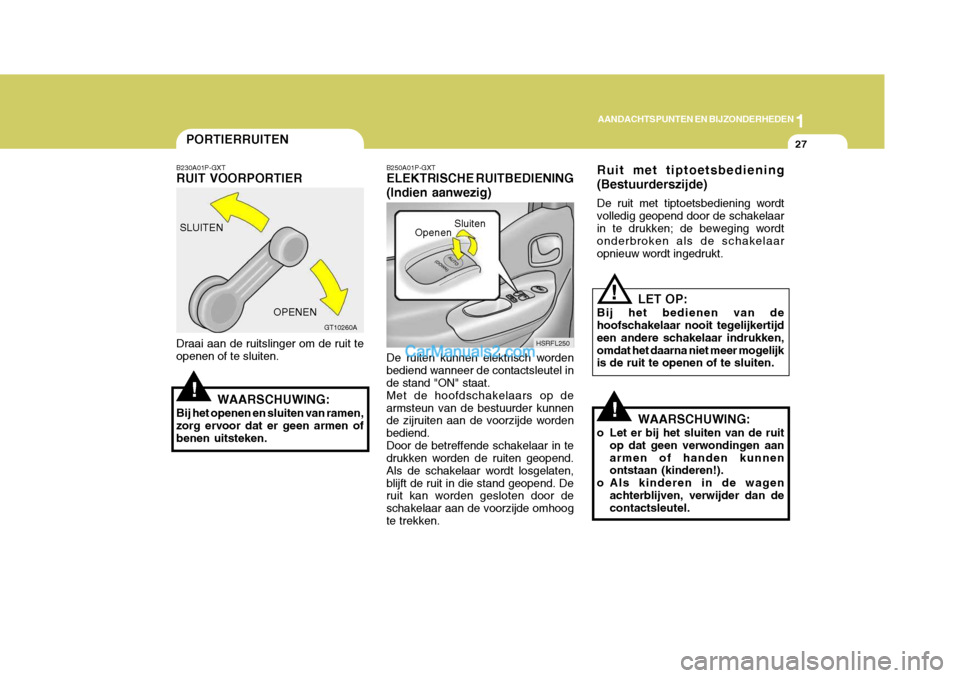

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
27
!
PORTIERRUITEN
B230A01P-GXT RUIT VOORPORTIER Draai aan de ruitslinger om de ruit te openen of te sluiten.
WAARSCHUWING:
Bij het openen en sluiten van ramen,zorg ervoor dat er geen armen ofbenen uitsteken. SLUITEN
GT10260A
OPENEN
B250A01P-GXT ELEKTRISCHE RUITBEDIENING (Indien aanwezig) De ruiten kunnen elektrisch worden bediend wanneer de contactsleutel in de stand "ON" staat. Met de hoofdschakelaars op dearmsteun van de bestuurder kunnen de zijruiten aan de voorzijde worden bediend.Door de betreffende schakelaar in te drukken worden de ruiten geopend. Als de schakelaar wordt losgelaten,blijft de ruit in die stand geopend. De ruit kan worden gesloten door de schakelaar aan de voorzijde omhoogte trekken. Sluiten
HSRFL250
Openen
!
!
Ruit met tiptoetsbediening (Bestuurderszijde) De ruit met tiptoetsbediening wordt volledig geopend door de schakelaarin te drukken; de beweging wordt onderbroken als de schakelaar opnieuw wordt ingedrukt.
LET OP:
Bij het bedienen van de hoofschakelaar nooit tegelijkertijd een andere schakelaar indrukken,omdat het daarna niet meer mogelijk is de ruit te openen of te sluiten.
WAARSCHUWING:
o Let er bij het sluiten van de ruit op dat geen verwondingen aan armen of handen kunnen ontstaan (kinderen!).
o Als kinderen in de wagen achterblijven, verwijder dan decontactsleutel.

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
28

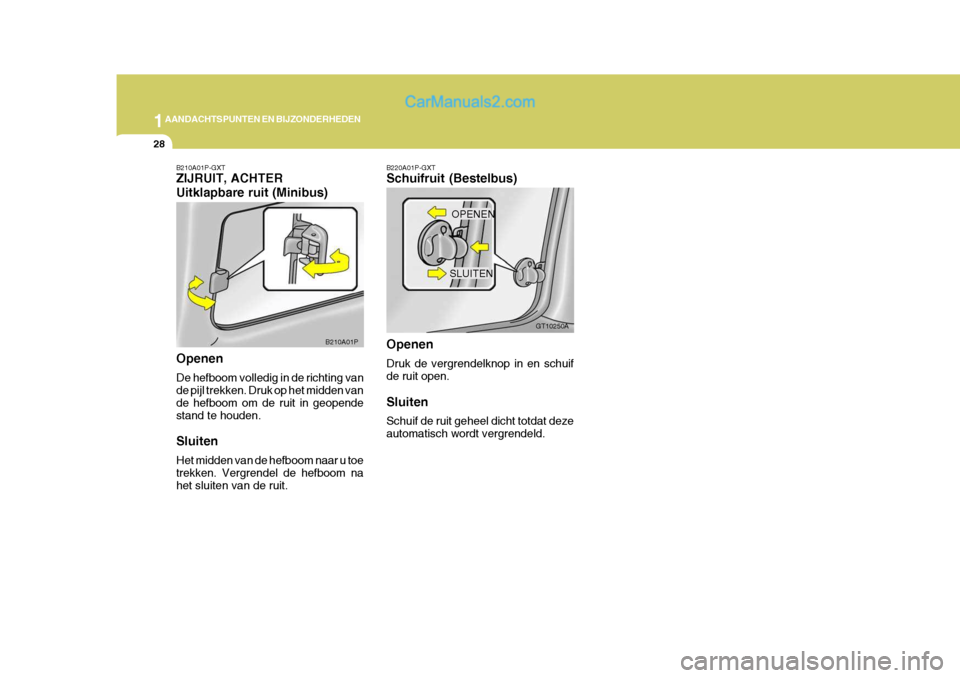

B220A01P-GXT Schuifruit (Bestelbus) Openen Druk de vergrendelknop in en schuif de ruit open. Sluiten Schuif de ruit geheel dicht totdat deze automatisch wordt vergrendeld. SLUITEN
GT10250A
OPENENB210A01P-GXT ZIJRUIT, ACHTER Uitklapbare ruit (Minibus) Openen De hefboom volledig in de richting van de pijl trekken. Druk op het midden van de hefboom om de ruit in geopendestand te houden. Sluiten Het midden van de hefboom naar u toe trekken. Vergrendel de hefboom na het sluiten van de ruit. B210A01P

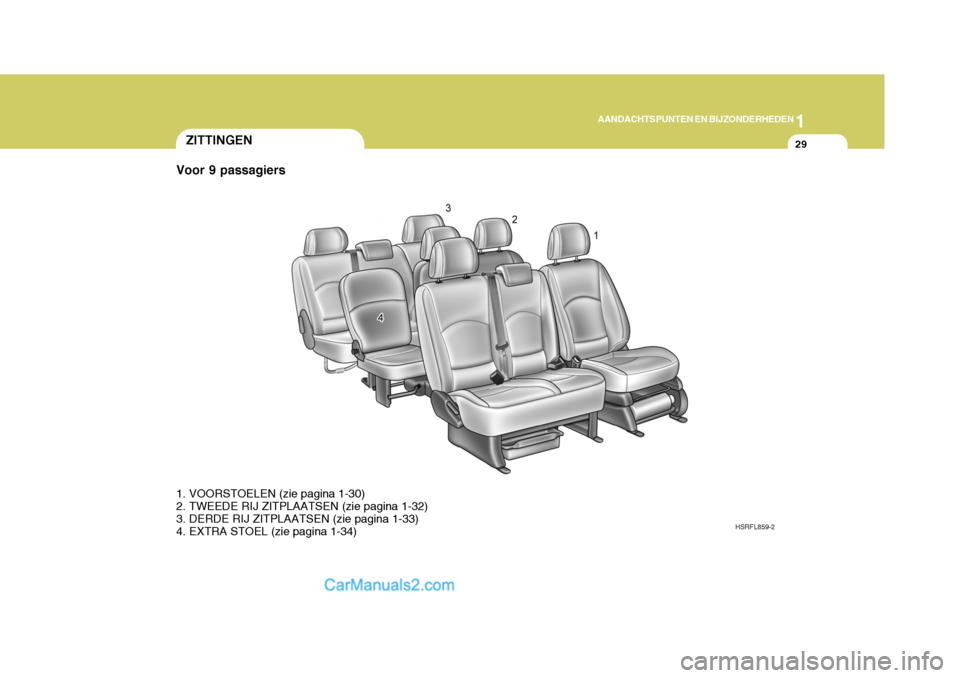

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
29ZITTINGEN
HSRFL859-2
1. VOORSTOELEN (zie pagina 1-30)
2. TWEEDE RIJ ZITPLAATSEN (zie pagina 1-32)
3. DERDE RIJ ZITPLAATSEN (zie pagina 1-33)
4. EXTRA STOEL (zie pagina 1-34)
Voor 9 passagiers

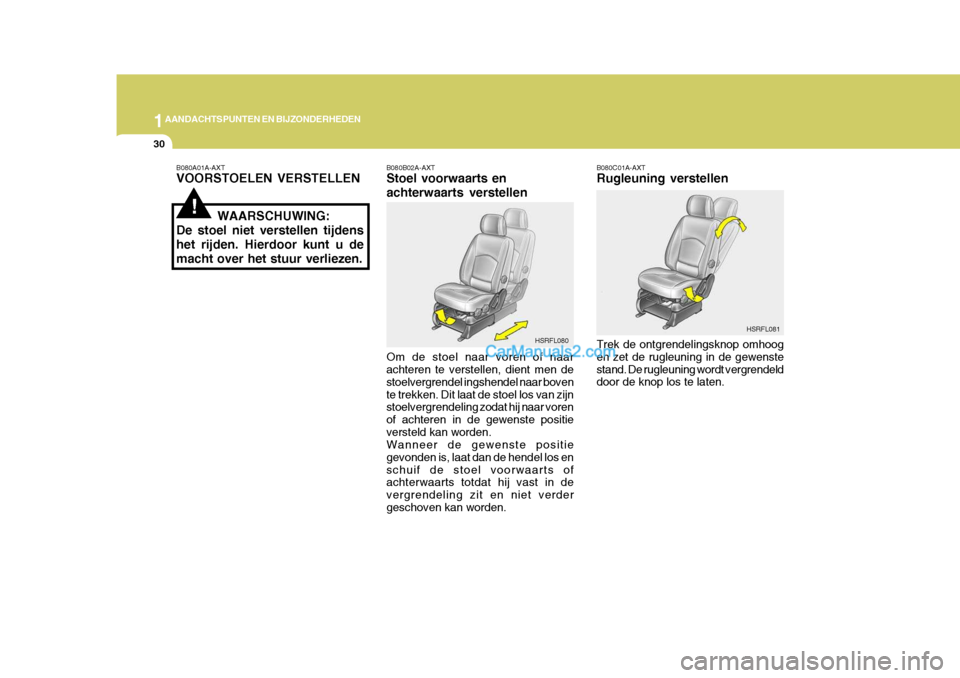

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
30
!
B080A01A-AXT VOORSTOELEN VERSTELLEN
WAARSCHUWING:
De stoel niet verstellen tijdens het rijden. Hierdoor kunt u de macht over het stuur verliezen. B080B02A-AXT Stoel voorwaarts en achterwaarts verstellen Om de stoel naar voren of naar achteren te verstellen, dient men de stoelvergrendel ingshendel naar bovente trekken. Dit laat de stoel los van zijn stoelvergrendeling zodat hij naar voren of achteren in de gewenste positieversteld kan worden. Wanneer de gewenste positie gevonden is, laat dan de hendel los enschuif de stoel voorwaarts of achterwaarts totdat hij vast in de vergrendeling zit en niet verdergeschoven kan worden. B080C01A-AXT Rugleuning verstellen Trek de ontgrendelingsknop omhoog en zet de rugleuning in de gewenstestand. De rugleuning wordt vergrendeld door de knop los te laten.
HSRFL080
HSRFL081

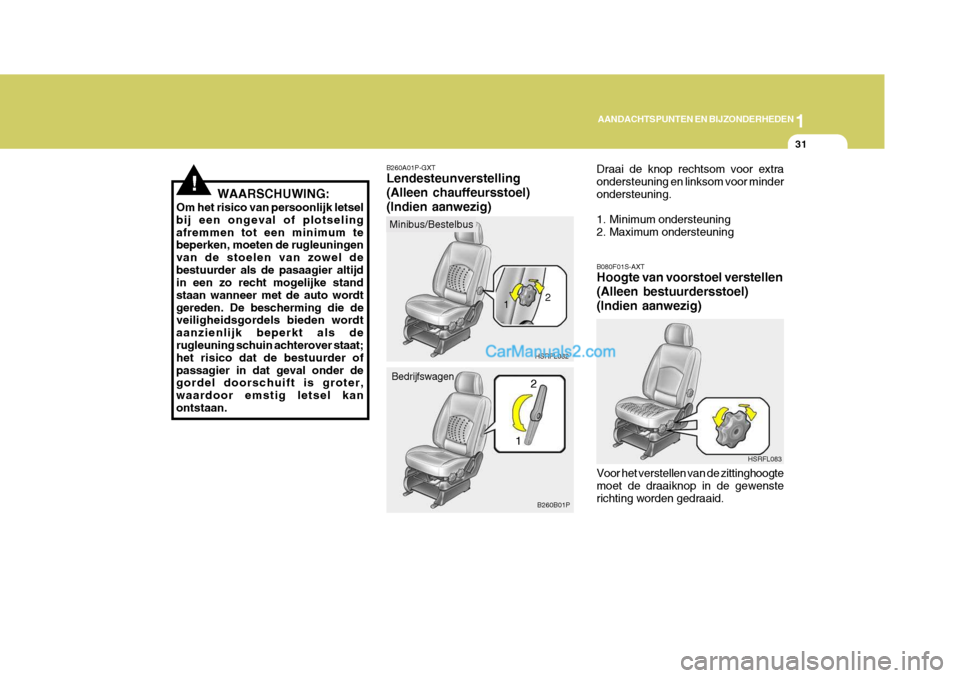

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
31
!WAARSCHUWING:
Om het risico van persoonlijk letsel bij een ongeval of plotselingafremmen tot een minimum te beperken, moeten de rugleuningen van de stoelen van zowel debestuurder als de pasaagier altijd in een zo recht mogelijke stand staan wanneer met de auto wordtgereden. De bescherming die de veiligheidsgordels bieden wordt aanzienlijk beperkt als de rugleuning schuin achterover staat; het risico dat de bestuurder ofpassagier in dat geval onder de gordel doorschuift is groter, waardoor emstig letsel kanontstaan. B260A01P-GXT Lendesteunverstelling (Alleen chauffeursstoel)(Indien aanwezig)
Minibus/Bestelbus
1HSRFL082 B080F01S-AXT Hoogte van voorstoel verstellen (Alleen bestuurdersstoel) (Indien aanwezig) Voor het verstellen van de zittinghoogte moet de draaiknop in de gewensterichting worden gedraaid.
Bedrijfswagen Draai de knop rechtsom voor extraondersteuning en linksom voor minderondersteuning.
1. Minimum ondersteuning
2. Maximum ondersteuning
B260B01P HSRFL083
2
1 2

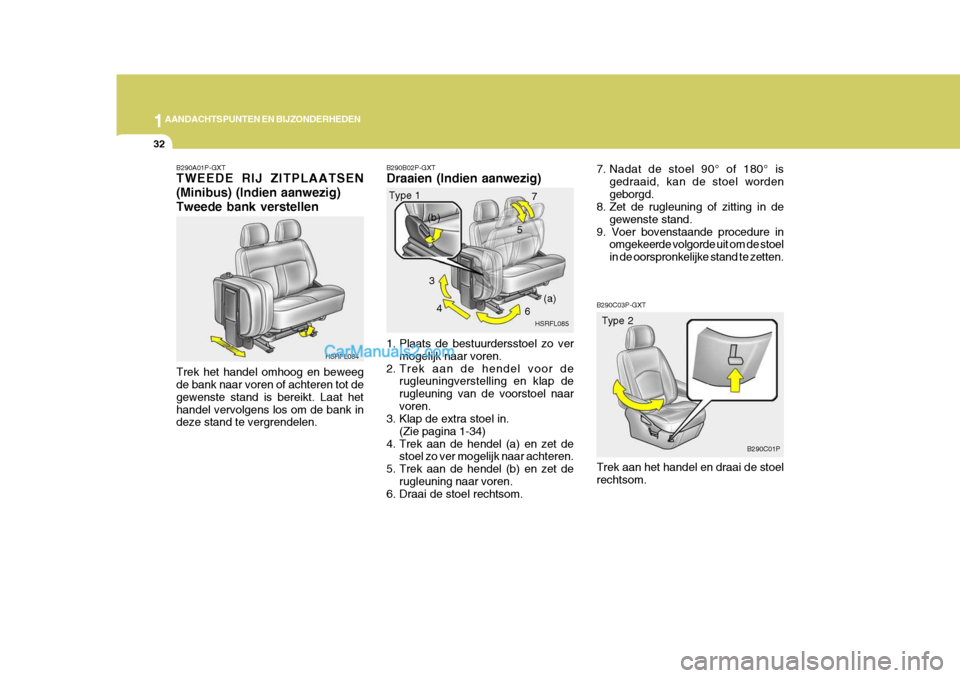

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
32
5
B290C03P-GXT Trek aan het handel en draai de stoel rechtsom.
B290A01P-GXT TWEEDE RIJ ZITPLAATSEN (Minibus) (Indien aanwezig)Tweede bank verstellen Trek het handel omhoog en beweeg de bank naar voren of achteren tot de gewenste stand is bereikt. Laat hethandel vervolgens los om de bank in deze stand te vergrendelen.
B290B02P-GXT Draaien (Indien aanwezig)
1. Plaats de bestuurdersstoel zo ver
mogelijk naar voren.
2. Trek aan de hendel voor de rugleuningverstelling en klap de rugleuning van de voorstoel naarvoren.
3. Klap de extra stoel in.
(Zie pagina 1-34)
4. Trek aan de hendel (a) en zet de stoel zo ver mogelijk naar achteren.
5. Trek aan de hendel (b) en zet de
rugleuning naar voren.
6. Draai de stoel rechtsom.
HSRFL084 Type 1
HSRFL085Type 2
B290C01P
3
4 67
(a)
(b)
7. Nadat de stoel 90° of 180° is
gedraaid, kan de stoel wordengeborgd.
8. Zet de rugleuning of zitting in de
gewenste stand.
9. Voer bovenstaande procedure in omgekeerde volgorde uit om de stoelin de oorspronkelijke stand te zetten.

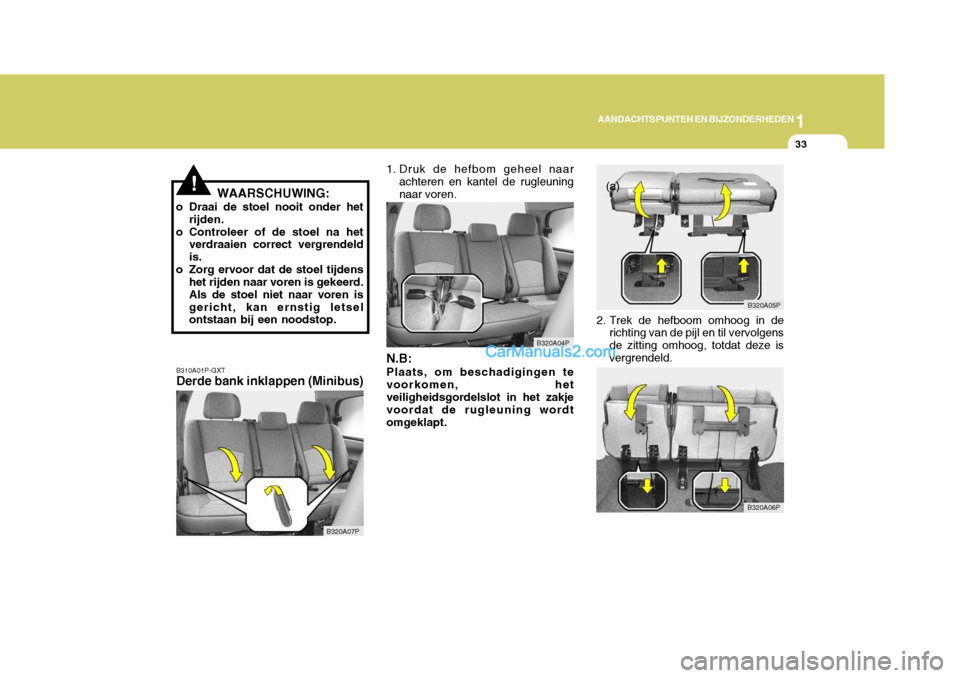

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
33
!WAARSCHUWING:
o Draai de stoel nooit onder het rijden.
o Controleer of de stoel na het verdraaien correct vergrendeld is.
o Zorg ervoor dat de stoel tijdens het rijden naar voren is gekeerd.Als de stoel niet naar voren isgericht, kan ernstig letsel ontstaan bij een noodstop.
B310A01P-GXT Derde bank inklappen (Minibus) 1. Druk de hefbom geheel naar
achteren en kantel de rugleuning naar voren.
2. Trek de hefboom omhoog in derichting van de pijl en til vervolgensde zitting omhoog, totdat deze isvergrendeld.
B320A07P B320A05P
B320A06P
(a)
N.B: Plaats, om beschadigingen te voorkomen, het veiligheidsgordelslot in het zakje voordat de rugleuning wordtomgeklapt.
B320A04P

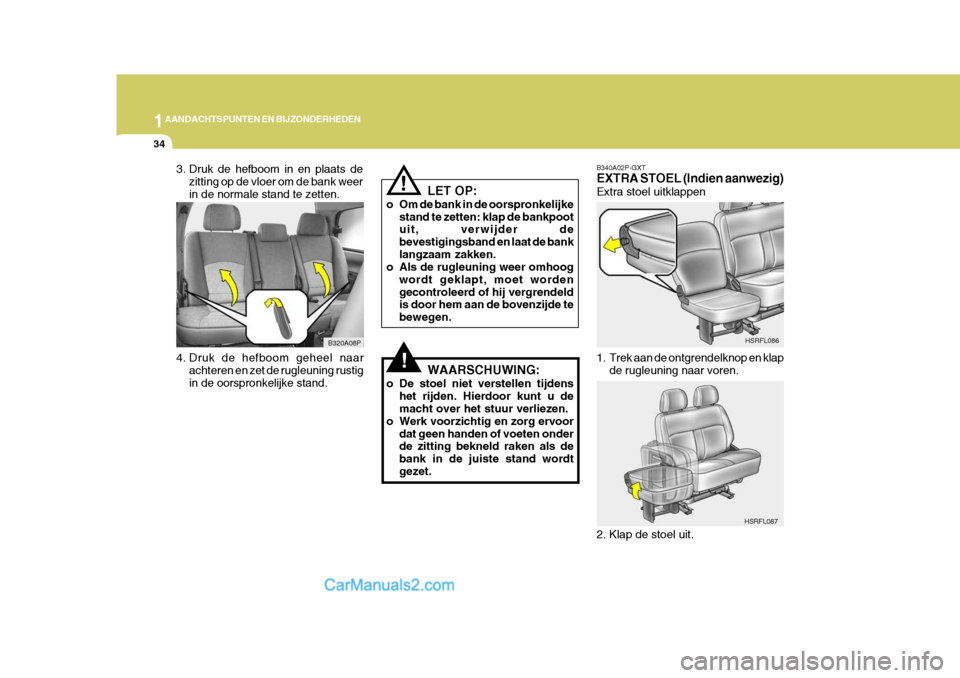

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
34
B340A02P-GXT EXTRA STOEL (Indien aanwezig) Extra stoel uitklappen
1. Trek aan de ontgrendelknop en klap
de rugleuning naar voren. HSRFL086
HSRFL087
2. Klap de stoel uit.
!
B320A08P
3. Druk de hefboom in en plaats de
zitting op de vloer om de bank weer in de normale stand te zetten.
!
WAARSCHUWING:
o De stoel niet verstellen tijdens het rijden. Hierdoor kunt u de macht over het stuur verliezen.
o Werk voorzichtig en zorg ervoor dat geen handen of voeten onderde zitting bekneld raken als de bank in de juiste stand wordtgezet. LET OP:
o Om de bank in de oorspronkelijke stand te zetten: klap de bankpoot uit, verwijder de bevestigingsband en laat de banklangzaam zakken.
o Als de rugleuning weer omhoog
wordt geklapt, moet wordengecontroleerd of hij vergrendeld is door hem aan de bovenzijde te bewegen.
4. Druk de hefboom geheel naar achteren en zet de rugleuning rustig in de oorspronkelijke stand.

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
35
!
B350A02P-GXT EEN VLAK BED MAKEN (Indien gemonteerd)
1. Verwijder de hoofdsteunen. HA1FL2010
N.B.: Trek aan de hendel om de rugleuning van de extra stoel omhoog te zetten en plaats derugleuning naar achteren, totdat deze geborgd is.
LET OP:
Voorkom dat de rugleuning onderhet rijden horizontaal staat.
!
WAARSCHUWING:
Ga voorzichtig te work zodat bij het verstellen van de stoel geen hand of voet beklemd raakt.
HSRFL084HSRFL088-1
2. Plaats de tweede rij zitplaatsen zo
ver mogelijk naar voren en de derde rij zo ver mogelijk naar achteren (voor 9 passagiers).
3. Plaats de rugleuning zo ver mogelijk naar achteren, zodat een vlak bedontstaat.
4. Vlak bed.

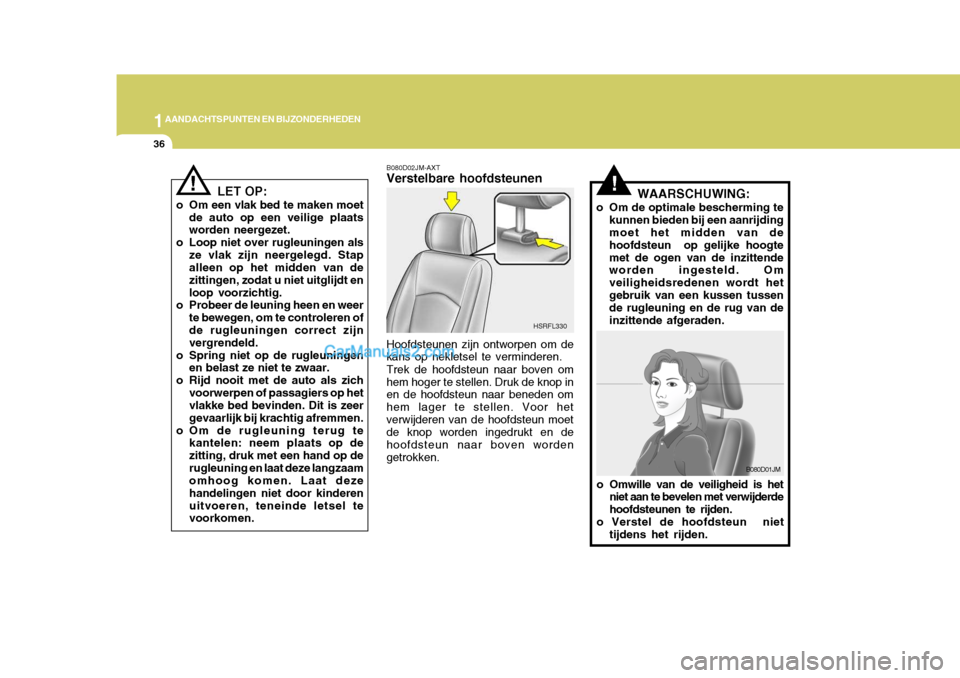

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
36
LET OP:
o Om een vlak bed te maken moet de auto op een veilige plaats worden neergezet.
o Loop niet over rugleuningen als
ze vlak zijn neergelegd. Stapalleen op het midden van de zittingen, zodat u niet uitglijdt enloop voorzichtig.
o Probeer de leuning heen en weer
te bewegen, om te controleren ofde rugleuningen correct zijn vergrendeld.
o Spring niet op de rugleuningen en belast ze niet te zwaar.
o Rijd nooit met de auto als zich
voorwerpen of passagiers op hetvlakke bed bevinden. Dit is zeer gevaarlijk bij krachtig afremmen.
o Om de rugleuning terug te kantelen: neem plaats op dezitting, druk met een hand op derugleuning en laat deze langzaam omhoog komen. Laat deze handelingen niet door kinderenuitvoeren, teneinde letsel te voorkomen.!!WAARSCHUWING:
o Om de optimale bescherming te kunnen bieden bij een aanrijding moet het midden van de hoofdsteun op gelijke hoogtemet de ogen van de inzittende worden ingesteld. Om veiligheidsredenen wordt hetgebruik van een kussen tussen de rugleuning en de rug van de inzittende afgeraden.
B080D01JM
o Omwille van de veiligheid is het niet aan te bevelen met verwijderdehoofdsteunen te rijden.
o Verstel de hoofdsteun niet tijdens het rijden.
B080D02JM-AXT Verstelbare hoofdsteunen Hoofdsteunen zijn ontworpen om de
kans op nekletsel te verminderen.
Trek de hoofdsteun naar boven om
hem hoger te stellen. Druk de knop in en de hoofdsteun naar beneden om hem lager te stellen. Voor hetverwijderen van de hoofdsteun moet de knop worden ingedrukt en de hoofdsteun naar boven wordengetrokken.
HSRFL330
