Hyundai H-1 (Grand Starex) 2006 Handleiding (in Dutch)

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
17

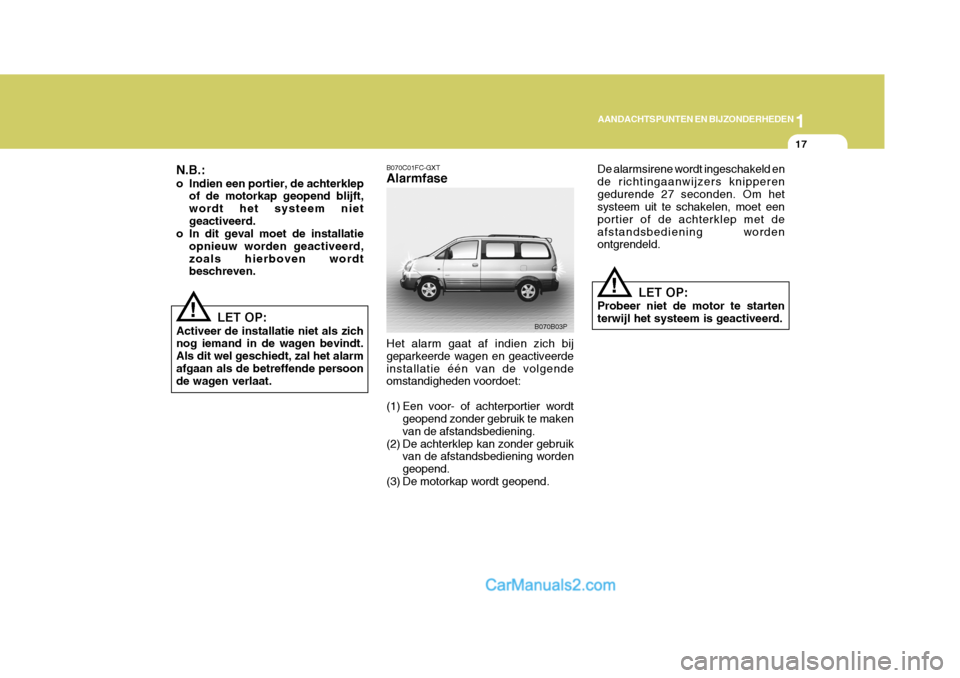

B070C01FC-GXT Alarmfase Het alarm gaat af indien zich bij geparkeerde wagen en geactiveerdeinstallatie één van de volgende omstandigheden voordoet:
(1) Een voor- of achterportier wordt
geopend zonder gebruik te maken van de afstandsbediening.
(2) De achterklep kan zonder gebruik van de afstandsbediening wordengeopend.
(3) De motorkap wordt geopend. B070B03P
N.B.:
o Indien een portier, de achterklep
of de motorkap geopend blijft, wordt het systeem nietgeactiveerd.
o In dit geval moet de installatie
opnieuw worden geactiveerd,zoals hierboven wordt beschreven.
LET OP:
Activeer de installatie niet als zichnog iemand in de wagen bevindt. Als dit wel geschiedt, zal het alarm afgaan als de betreffende persoon de wagen verlaat.
! De alarmsirene wordt ingeschakeld en de richtingaanwijzers knipperengedurende 27 seconden. Om het systeem uit te schakelen, moet een portier of de achterklep met deafstandsbediening worden ontgrendeld.
LET OP:
Probeer niet de motor te starten terwijl het systeem is geactiveerd.
!

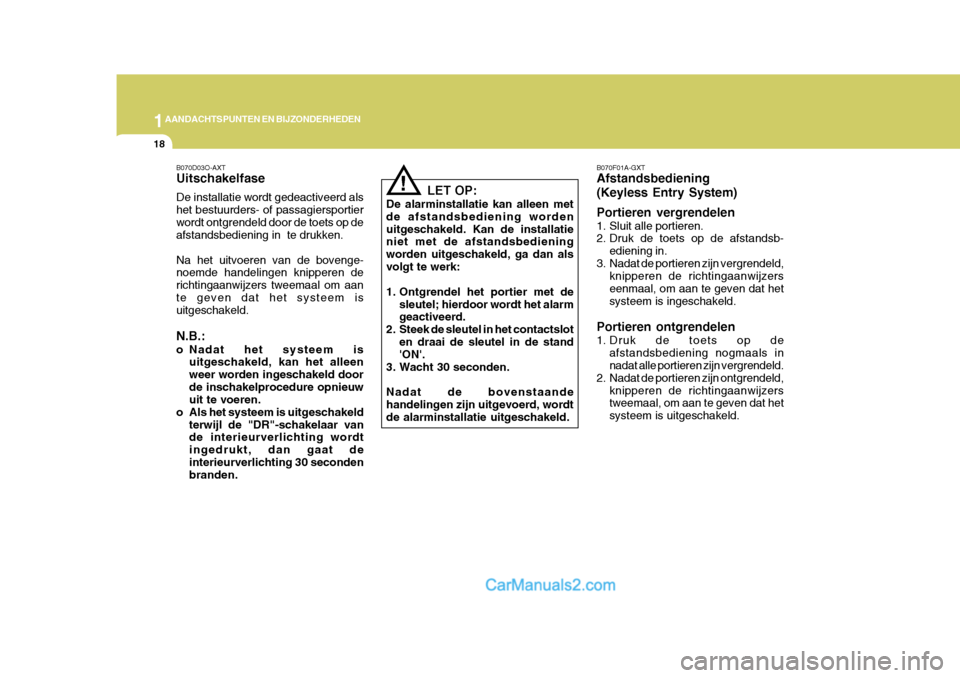

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
18
B070F01A-GXT Afstandsbediening (Keyless Entry System) Portieren vergrendelen
1. Sluit alle portieren.
2. Druk de toets op de afstandsb-ediening in.
3. Nadat de portieren zijn vergrendeld, knipperen de richtingaanwijzers eenmaal, om aan te geven dat hetsysteem is ingeschakeld.
Portieren ontgrendelen
1. Druk de toets op de afstandsbediening nogmaals in nadat alle portieren zijn vergrendeld.
2. Nadat de portieren zijn ontgrendeld,
knipperen de richtingaanwijzerstweemaal, om aan te geven dat het systeem is uitgeschakeld.
B070D03O-AXT Uitschakelfase De installatie wordt gedeactiveerd als het bestuurders- of passagiersportierwordt ontgrendeld door de toets op de afstandsbediening in te drukken. Na het uitvoeren van de bovenge- noemde handelingen knipperen de richtingaanwijzers tweemaal om aante geven dat het systeem is uitgeschakeld. N.B.:
o Nadat het systeem is
uitgeschakeld, kan het alleen weer worden ingeschakeld doorde inschakelprocedure opnieuw uit te voeren.
o Als het systeem is uitgeschakeld
terwijl de "DR"-schakelaar vande interieurverlichting wordt ingedrukt, dan gaat deinterieurverlichting 30 seconden branden. LET OP:
De alarminstallatie kan alleen met de afstandsbediening wordenuitgeschakeld. Kan de installatie niet met de afstandsbediening worden uitgeschakeld, ga dan alsvolgt te werk:
1. Ontgrendel het portier met de sleutel; hierdoor wordt het alarm geactiveerd.
2. Steek de sleutel in het contactslot en draai de sleutel in de stand'ON'.
3. Wacht 30 seconden. Nadat de bovenstaande handelingen zijn uitgevoerd, wordtde alarminstallatie uitgeschakeld.
!

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
19
HTB054

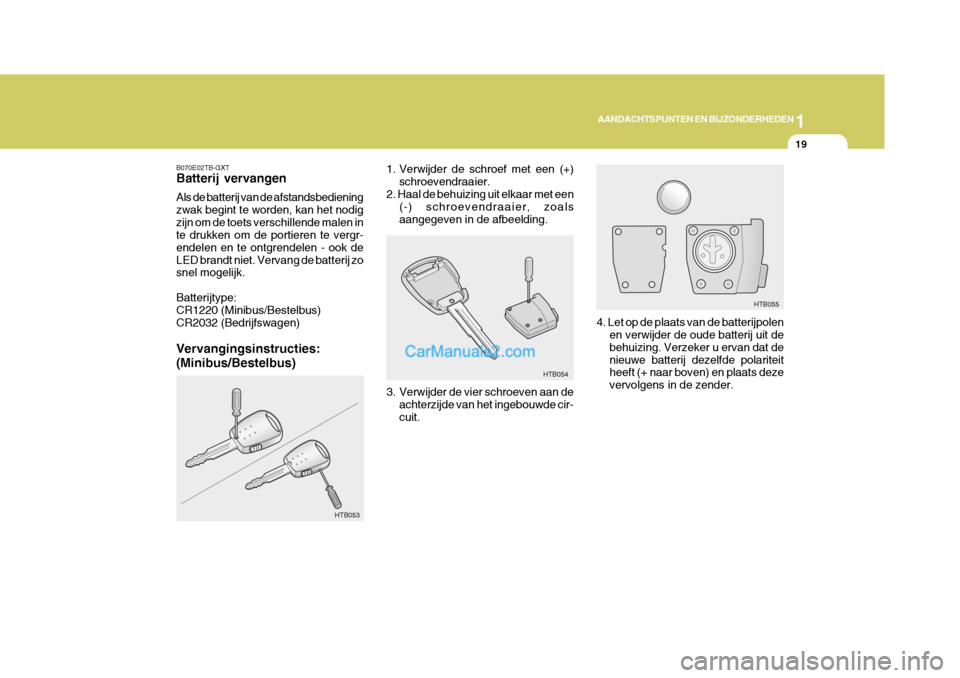

B070E02TB-GXT Batterij vervangen Als de batterij van de afstandsbediening zwak begint te worden, kan het nodigzijn om de toets verschillende malen in te drukken om de portieren te vergr- endelen en te ontgrendelen - ook deLED brandt niet. Vervang de batterij zo snel mogelijk. Batterijtype: CR1220 (Minibus/Bestelbus) CR2032 (Bedrijfswagen) Vervangingsinstructies: (Minibus/Bestelbus)
1. Verwijder de schroef met een (+)
schroevendraaier.
2. Haal de behuizing uit elkaar met een (-) schroevendraaier, zoals aangegeven in de afbeelding.
HTB053 4. Let op de plaats van de batterijpolen
en verwijder de oude batterij uit debehuizing. Verzeker u ervan dat denieuwe batterij dezelfde polariteit heeft (+ naar boven) en plaats deze vervolgens in de zender.
3. Verwijder de vier schroeven aan de
achterzijde van het ingebouwde cir- cuit. HTB055

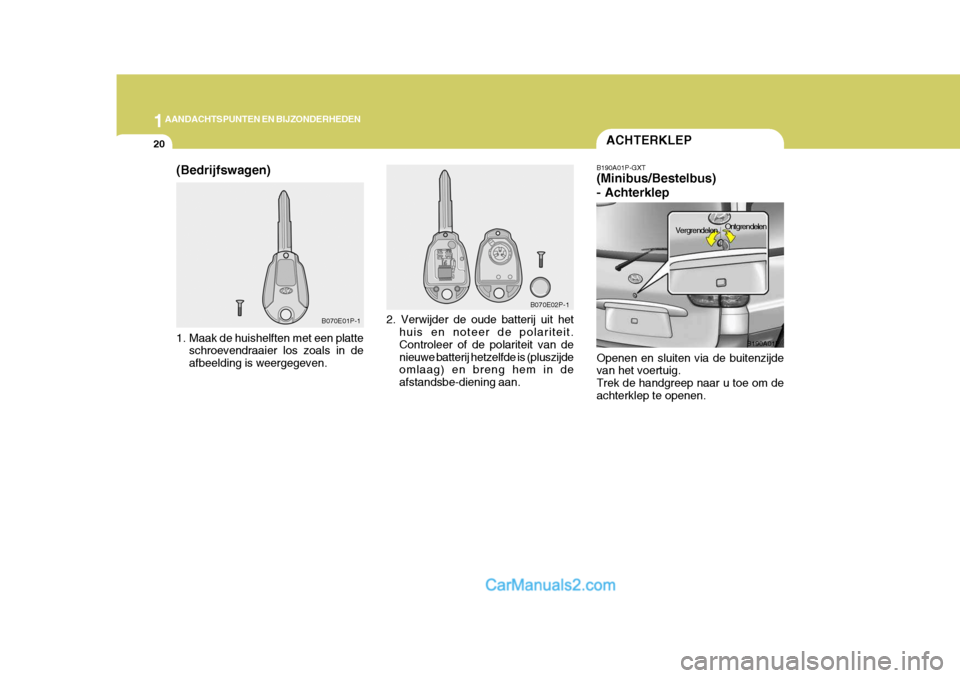

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
20
B070E02P-1
B070E01P-1
1. Maak de huishelften met een platte schroevendraaier los zoals in de afbeelding is weergegeven.
ACHTERKLEP
B190A01P-GXT (Minibus/Bestelbus) - Achterklep Openen en sluiten via de buitenzijde van het voertuig. Trek de handgreep naar u toe om deachterklep te openen. B190A01P
Vergrendelen
Ontgrendelen
(Bedrijfswagen)
2. Verwijder de oude batterij uit hethuis en noteer de polariteit.Controleer of de polariteit van denieuwe batterij hetzelfde is (pluszijde omlaag) en breng hem in de afstandsbe-diening aan.

1

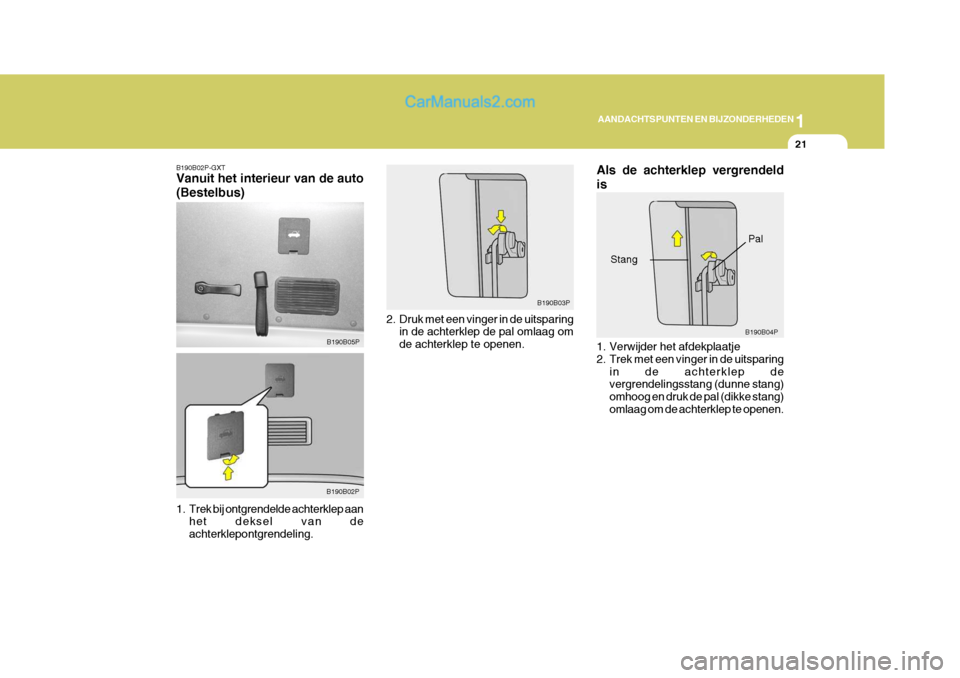

AANDACHTSPUNTEN EN BIJZONDERHEDEN
21
B190B02P-GXT Vanuit het interieur van de auto (Bestelbus)
1. Trek bij ontgrendelde achterklep aan
het deksel van de achterklepontgrendeling. B190B05P
B190B02P 2. Druk met een vinger in de uitsparing
in de achterklep de pal omlaag omde achterklep te openen. B190B03P
1. Verwijder het afdekplaatje
2. Trek met een vinger in de uitsparing
in de achterklep de vergrendelingsstang (dunne stang) omhoog en druk de pal (dikke stang)omlaag om de achterklep te openen.
Als de achterklep vergrendeld is
Stang Pal
B190B04P

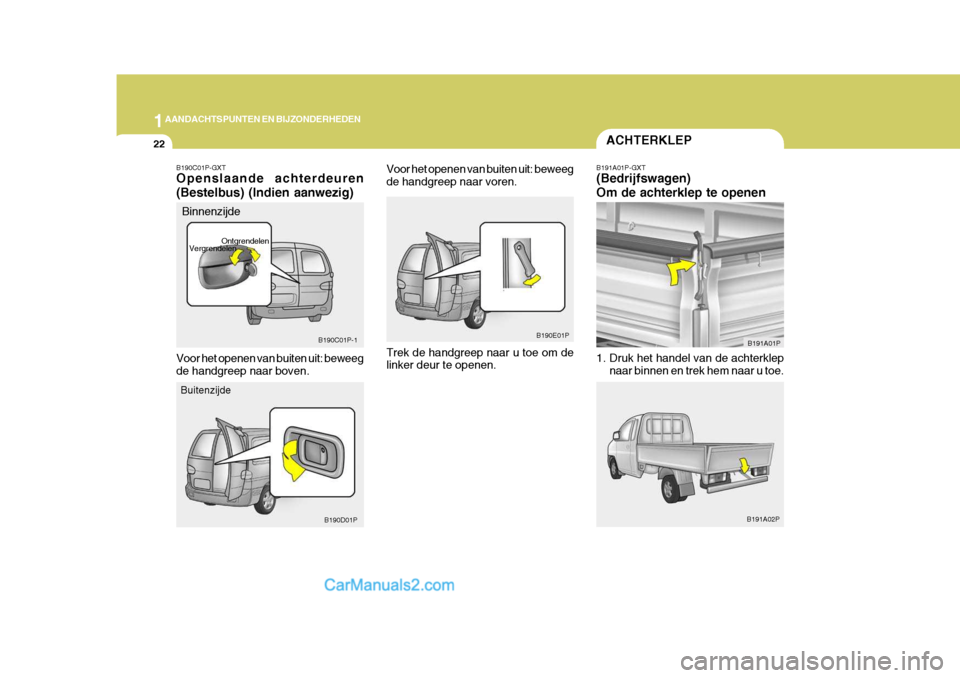

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
22
B190E01P
Trek de handgreep naar u toe om de linker deur te openen.
B190C01P-GXT Openslaande achterdeuren (Bestelbus) (Indien aanwezig)
Voor het openen van buiten uit: beweeg de handgreep naar voren.
Binnenzijde
Buitenzijde B190C01P-1
B190D01P
Voor het openen van buiten uit: beweegde handgreep naar boven.
Vergrendelen
Ontgrendelen
ACHTERKLEP
B191A01P-GXT (Bedrijfswagen) Om de achterklep te openen
1. Druk het handel van de achterklep naar binnen en trek hem naar u toe. B191A01P
B191A02P

1

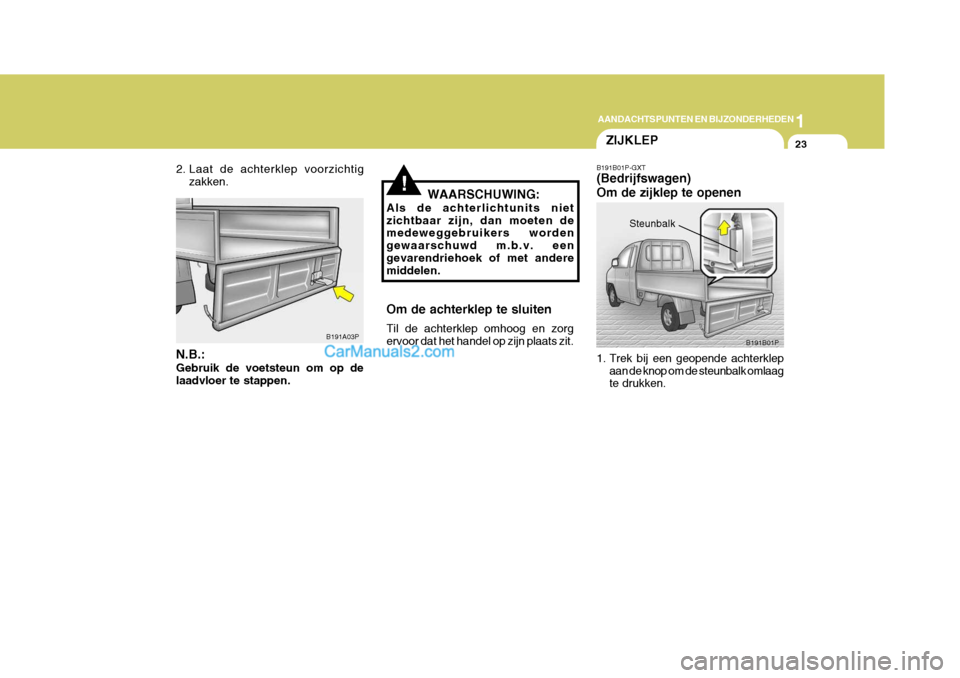

AANDACHTSPUNTEN EN BIJZONDERHEDEN
23
2. Laat de achterklep voorzichtig zakken.
!
N.B.: Gebruik de voetsteun om op de laadvloer te stappen. WAARSCHUWING:
Als de achterlichtunits nietzichtbaar zijn, dan moeten de medeweggebruikers worden gewaarschuwd m.b.v. eengevarendriehoek of met andere middelen. Om de achterklep te sluiten Til de achterklep omhoog en zorg ervoor dat het handel op zijn plaats zit.
B191A03P
ZIJKLEP
B191B01P-GXT (Bedrijfswagen) Om de zijklep te openen
1. Trek bij een geopende achterklep aan de knop om de steunbalk omlaag te drukken. B191B01P
Steunbalk

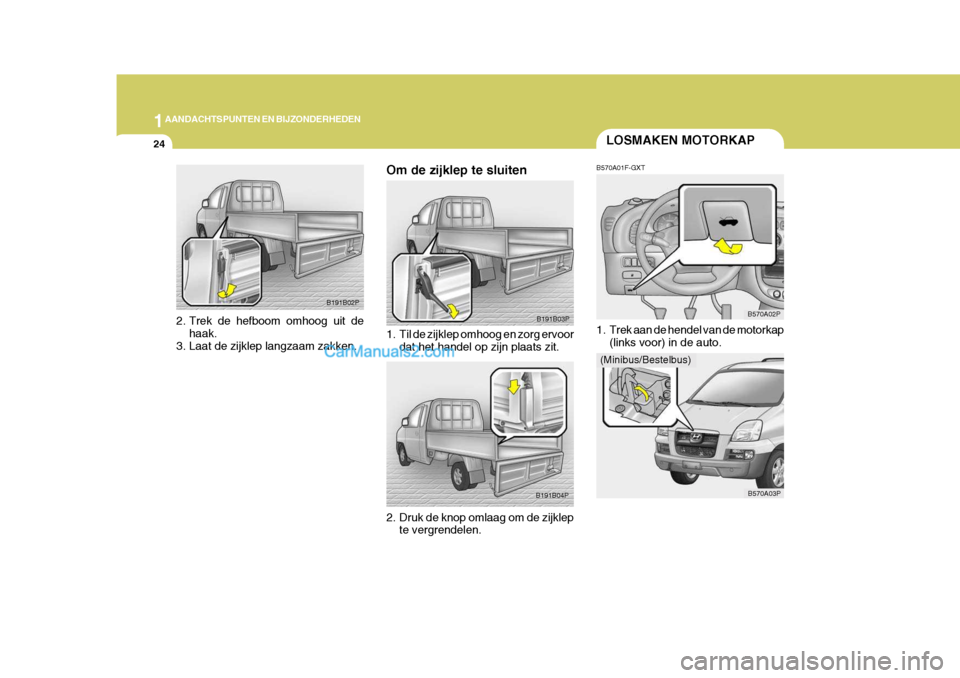

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
24LOSMAKEN MOTORKAP
B570A01F-GXT
1. Trek aan de hendel van de motorkap (links voor) in de auto. B570A02P
B570A03P
B191B03P
B191B04P
Om de zijklep te sluiten
1. Til de zijklep omhoog en zorg ervoor
dat het handel op zijn plaats zit.
2. Druk de knop omlaag om de zijklep te vergrendelen. (Minibus/Bestelbus)
B191B02P
2. Trek de hefboom omhoog uit de haak.
3. Laat de zijklep langzaam zakken.

1

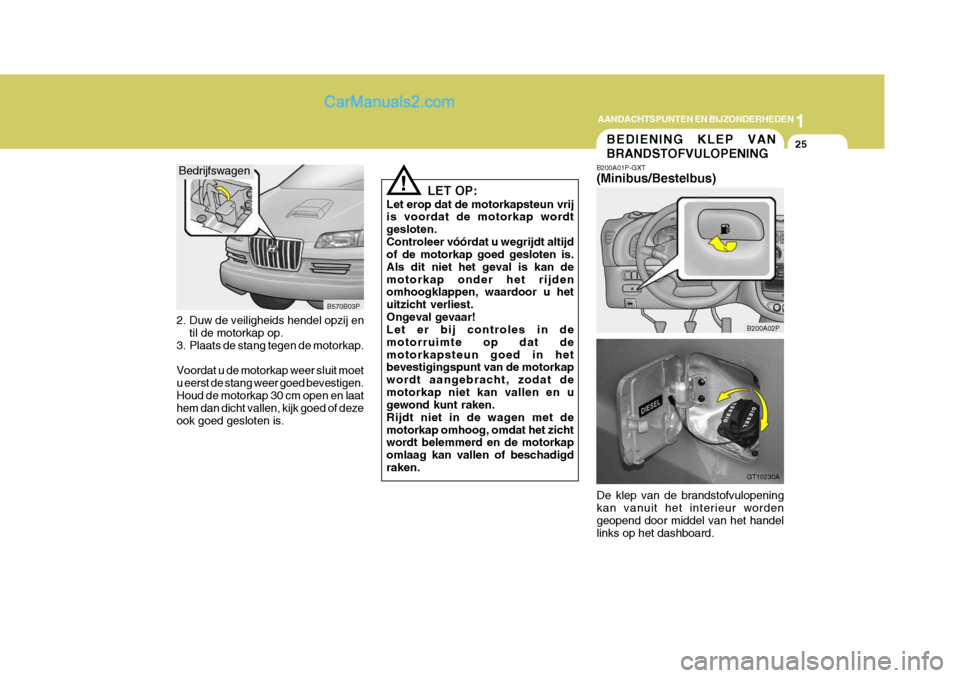

AANDACHTSPUNTEN EN BIJZONDERHEDEN
25
LET OP:
Let erop dat de motorkapsteun vrij is voordat de motorkap wordt gesloten.Controleer vóórdat u wegrijdt altijd of de motorkap goed gesloten is. Als dit niet het geval is kan demotorkap onder het rijden omhoogklappen, waardoor u het uitzicht verliest.Ongeval gevaar! Let er bij controles in de motorruimte op dat demotorkapsteun goed in het bevestigingspunt van de motorkap wordt aangebracht, zodat demotorkap niet kan vallen en u gewond kunt raken. Rijdt niet in de wagen met demotorkap omhoog, omdat het zicht wordt belemmerd en de motorkap omlaag kan vallen of beschadigdraken.!
2. Duw de veiligheids hendel opzij en til de motorkap op.
3. Plaats de stang tegen de motorkap. Voordat u de motorkap weer sluit moet u eerst de stang weer goed bevestigen.Houd de motorkap 30 cm open en laat hem dan dicht vallen, kijk goed of deze ook goed gesloten is. B570B03P
Bedrijfswagen
BEDIENING KLEP VAN BRANDSTOFVULOPENING
B200A01P-GXT (Minibus/Bestelbus) De klep van de brandstofvulopening kan vanuit het interieur wordengeopend door middel van het handel links op het dashboard. B200A02P
GT10230A

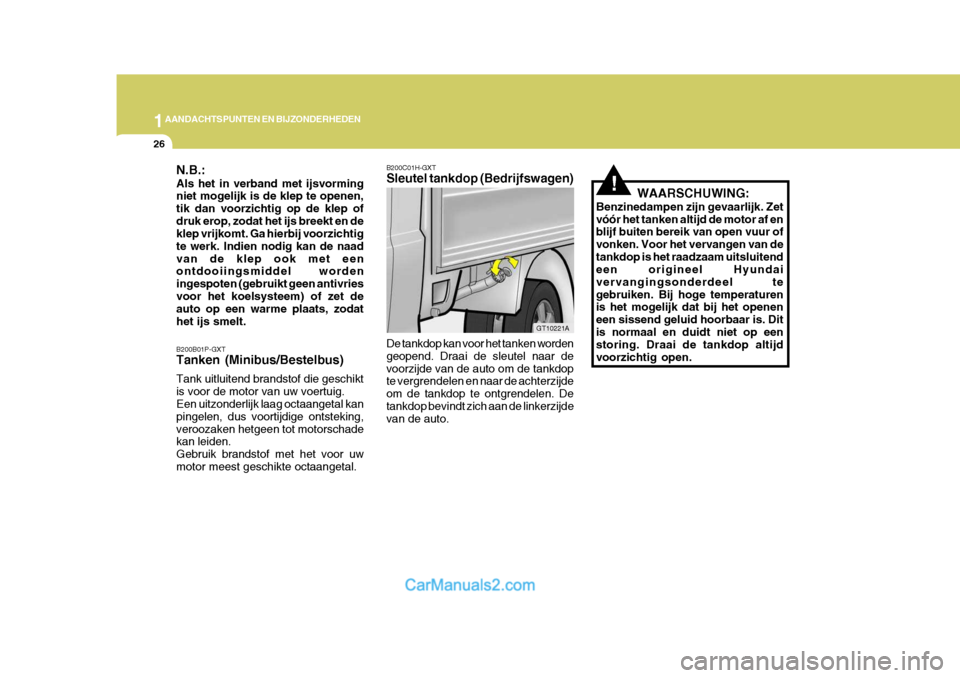

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
26
!
B200C01H-GXT Sleutel tankdop (Bedrijfswagen) De tankdop kan voor het tanken worden geopend. Draai de sleutel naar devoorzijde van de auto om de tankdop te vergrendelen en naar de achterzijde om de tankdop te ontgrendelen. Detankdop bevindt zich aan de linkerzijde van de auto. GT10221AWAARSCHUWING:
Benzinedampen zijn gevaarlijk. Zet vóór het tanken altijd de motor af en blijf buiten bereik van open vuur of vonken. Voor het vervangen van detankdop is het raadzaam uitsluitend een origineel Hyundai vervangingsonderdeel tegebruiken. Bij hoge temperaturen is het mogelijk dat bij het openen een sissend geluid hoorbaar is. Ditis normaal en duidt niet op een storing. Draai de tankdop altijd voorzichtig open.
B200B01P-GXT Tanken (Minibus/Bestelbus) Tank uitluitend brandstof die geschikt is voor de motor van uw voertuig. Een uitzonderlijk laag octaangetal kan pingelen, dus voortijdige ontsteking,veroozaken hetgeen tot motorschade kan leiden. Gebruik brandstof met het voor uwmotor meest geschikte octaangetal.
N.B.: Als het in verband met ijsvorming niet mogelijk is de klep te openen, tik dan voorzichtig op de klep ofdruk erop, zodat het ijs breekt en de klep vrijkomt. Ga hierbij voorzichtig te werk. Indien nodig kan de naadvan de klep ook met een ontdooiingsmiddel worden ingespoten (gebruikt geen antivriesvoor het koelsysteem) of zet de auto op een warme plaats, zodat het ijs smelt.
