Información para el consumidor
2
8

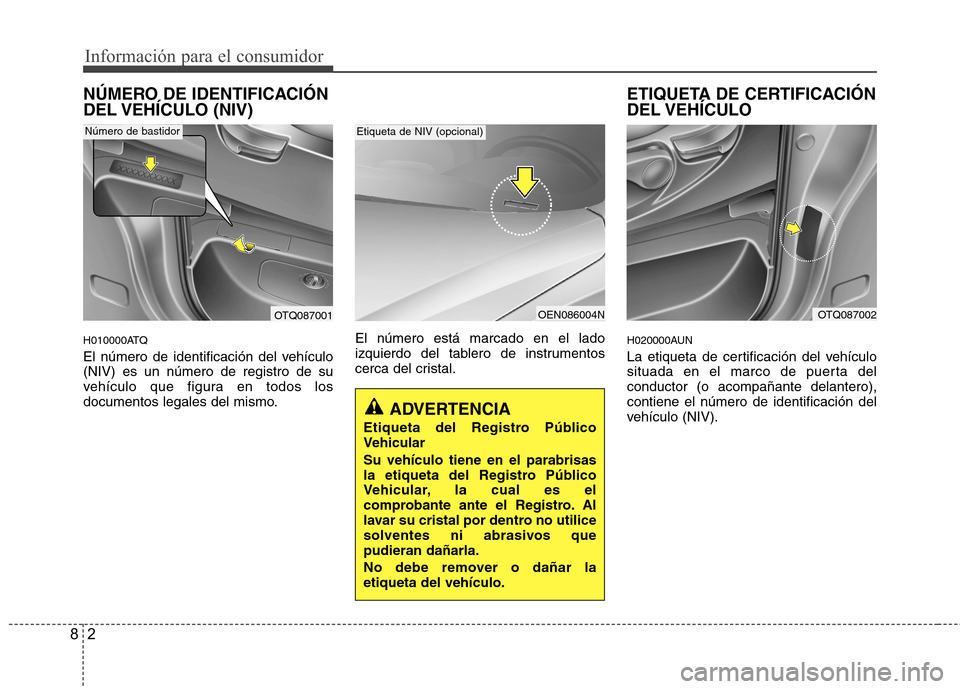

NÚMERO DE IDENTIFICACIÓN
DEL VEHÍCULO (NIV)
H010000ATQ
El número de identificación del vehículo (NIV) es un número de registro de su
vehículo que figura en todos los
documentos legales del mismo. El número está marcado en el lado
izquierdo del tablero de instrumentos
cerca del cristal.ETIQUETA DE CERTIFICACIÓN DEL VEHÍCULO
H020000AUN
La etiqueta de certificación del vehículo
situada en el marco de puerta delconductor (o acompañante delantero),contiene el número de identificación del
vehículo (NIV).
OTQ087001OEN086004N
Etiqueta de NIV (opcional)Número de bastidor
OTQ087002
ADVERTENCIA
Etiqueta del Registro Público
Vehicular Su vehículo tiene en el parabrisas
la etiqueta del Registro Público
Vehicular, la cual es el
comprobante ante el Registro. Al
lavar su cristal por dentro no utilice
solventes ni abrasivos quepudieran dañarla.
No debe remover o dañar la etiqueta del vehículo.

83
Información para el consumidor
PRESIÓN DE INFLADO DE
LLANTAS
H030000AUN
Las llantas montados en su vehículo se han elegido con el fin de que ofrezcan el
mejor comportamiento posible en
conducción normal.
La etiqueta situada en la cara exterior del
marco de puerta del lado del conductor
muestra las presiones de inflado
recomendadas para su vehículo.NÚMERO DE MOTOR
H040000AUN El número de motor está estampado en
el bloque de cilindros, como ilustra la
figura.
ETIQUETA DE
OTQ087003
OTQ087004

9

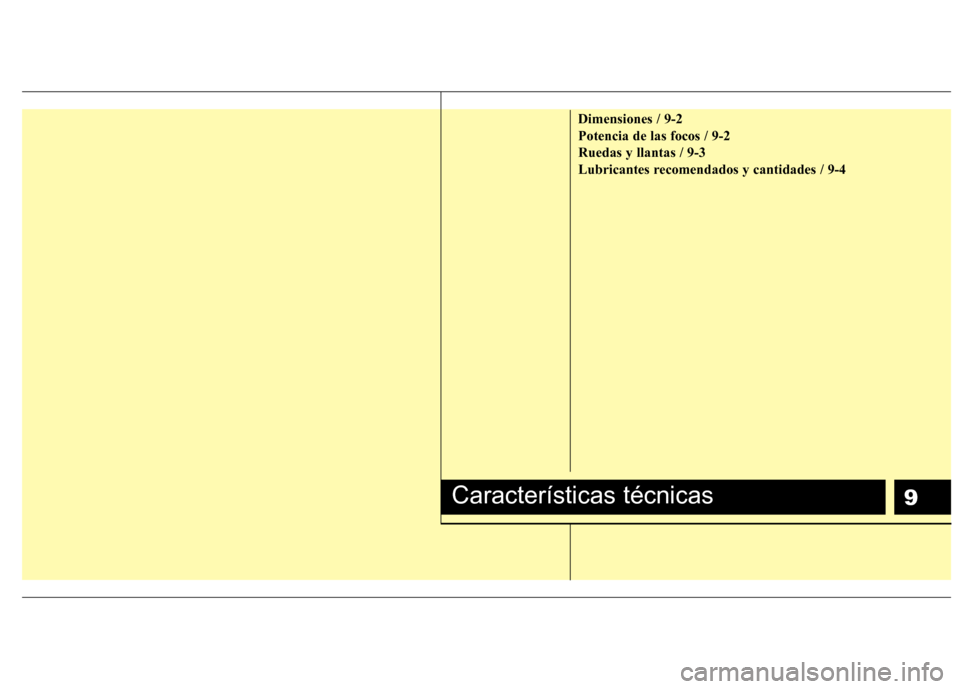

Dimensiones / 9-2 Potencia de las focos / 9-2Ruedas y llantas / 9-3
Lubricantes recomendados y cantidades / 9-4
Características técnicas

Características técnicas
2
9

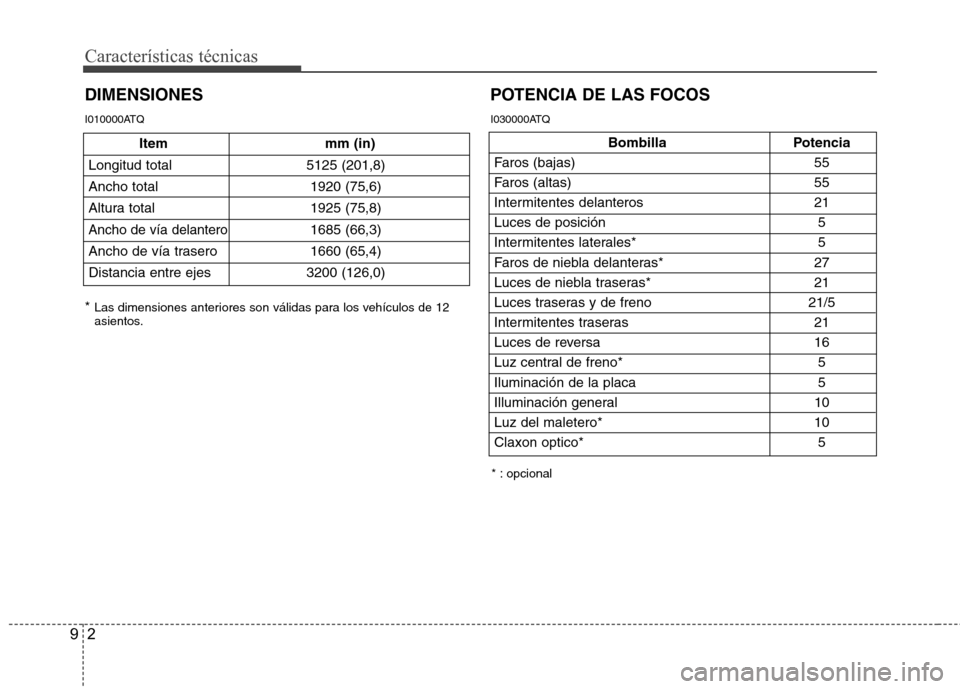

DIMENSIONES
Bombilla Potencia
Faros (bajas) 55
Faros (altas) 55
Intermitentes delanteros 21
Luces de posición 5
Intermitentes laterales* 5
Faros de niebla delanteras* 27
Luces de niebla traseras* 21
Luces traseras y de freno 21/5
Intermitentes traseras 21
Luces de reversa 16
Luz central de freno* 5
Iluminación de la placa 5
Illuminación general 10
Luz del maletero* 10Claxon optico* 5
POTENCIA DE LAS FOCOS
* : opcional
*
Las dimensiones anteriores son válidas para los vehículos de 12
asientos.
I010000ATQ
I030000ATQ
Item mm (in)
Longitud total 5125 (201,8)
Ancho total 1920 (75,6)
Altura total 1925 (75,8)
Ancho de vía delantero1685 (66,3)
Ancho de vía trasero 1660 (65,4)
Distancia entre ejes 3200 (126,0)

93
Características técnicas

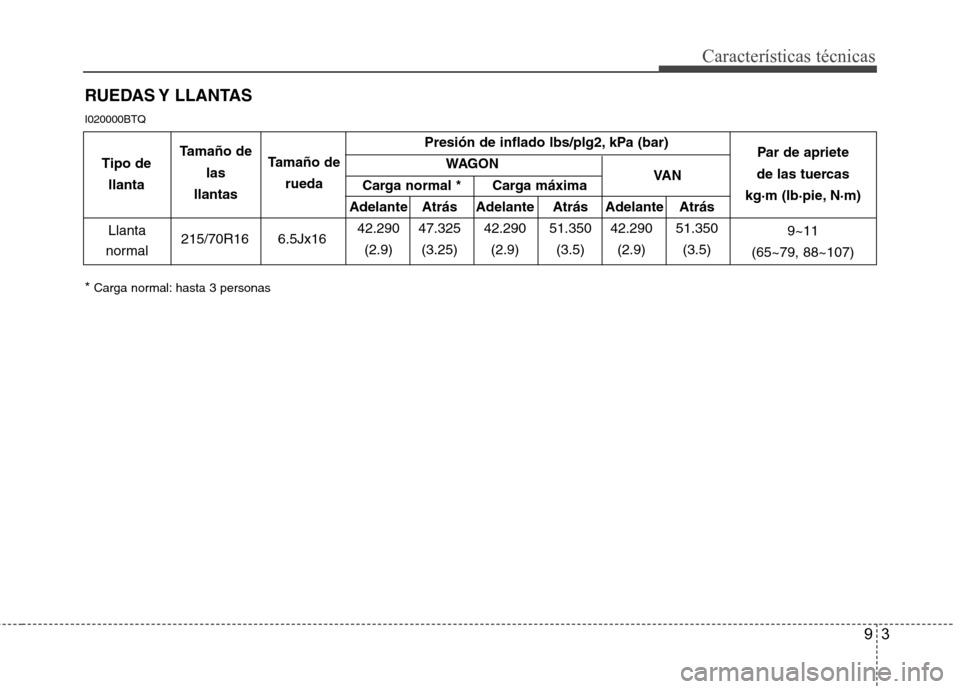

RUEDAS Y LLANTAS
I020000BTQ * Carga normal: hasta 3 personas
Presión de inflado lbs/plg2, kPa (bar)
WAGON
Adelante Atrás Adelante Atrás Adelante Atrás
215/70R16 6.5Jx16 42.290 47.325 42.290 51.350 42.290 51.350
(2.9) (3.25) (2.9) (3.5) (2.9) (3.5)
Llanta
normal Par de apriete
de las tuercas
kg·m (lb·pie, N·m)
9~11
(65~79, 88~107)
Tipo de
llanta Tamaño de
las
llantas Tamaño de
rueda Carga normal * Carga máxima VA N

I040000ETQ
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
Características técnicas
4
9

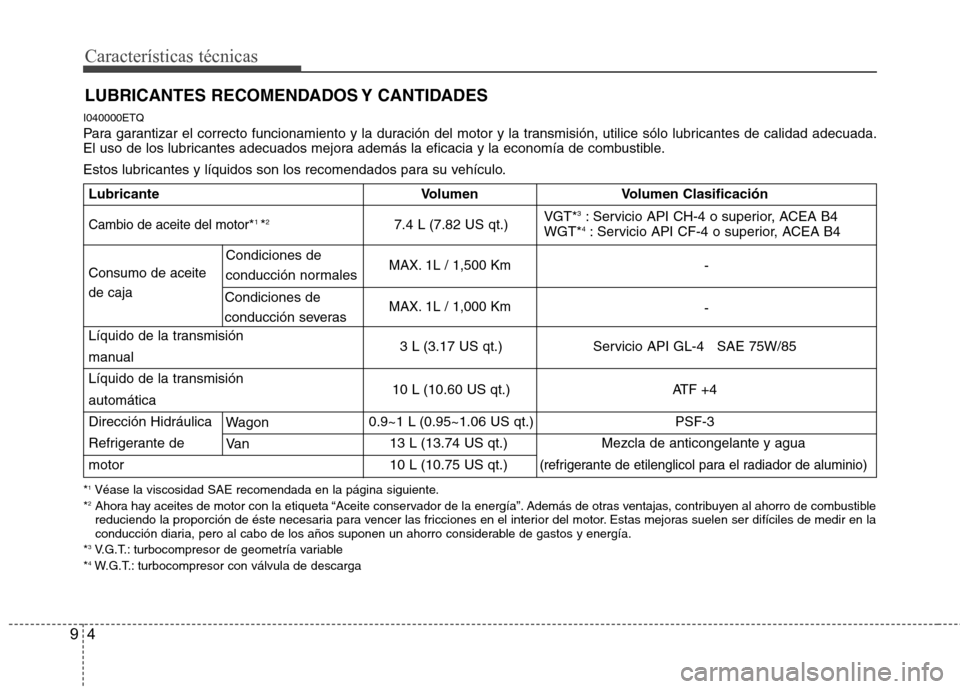

LUBRICANTES RECOMENDADOS Y CANTIDADES
Estos lubricantes y líquidos son los recomendados para su vehículo.
* 1
Véase la viscosidad SAE recomendada en la página siguiente.
* 2
Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro de combustible
reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras suelen ser difíciles de medir en la
conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos y energía.
* 3
V.G.T.: turbocompresor de geometría variable
* 4
W.G.T.: turbocompresor con válvula de descarga
Lubricante Volumen Volumen Clasificación
Cambio de aceite del motor*1
*2
7.4 L (7.82 US qt.)
Consumo de aceite de caja
Líquido de la transmisión
3 L (3.17 US qt.) Servicio API GL-4 SAE 75W/85
manual
Líquido de la transmisión 10 L (10.60 US qt.) ATF +4
automática
Dirección Hidráulica 0.9~1 L (0.95~1.06 US qt.) PSF-3
Refrigerante de 13 L (13.74 US qt.) Mezcla de anticongelante y aguamotor 10 L (10.75 US qt.)
(refrigerante de etilenglicol para el radiador de aluminio)
VGT*3
: Servicio API CH-4 o superior, ACEA B4
WGT* 4
: Servicio API CF-4 o superior, ACEA B4
- -
MAX. 1L / 1,500 Km
MAX. 1L / 1,000 Km
WagonCondiciones de
conducción normales
Condiciones de
conducción severas
Va n

95
Características técnicas

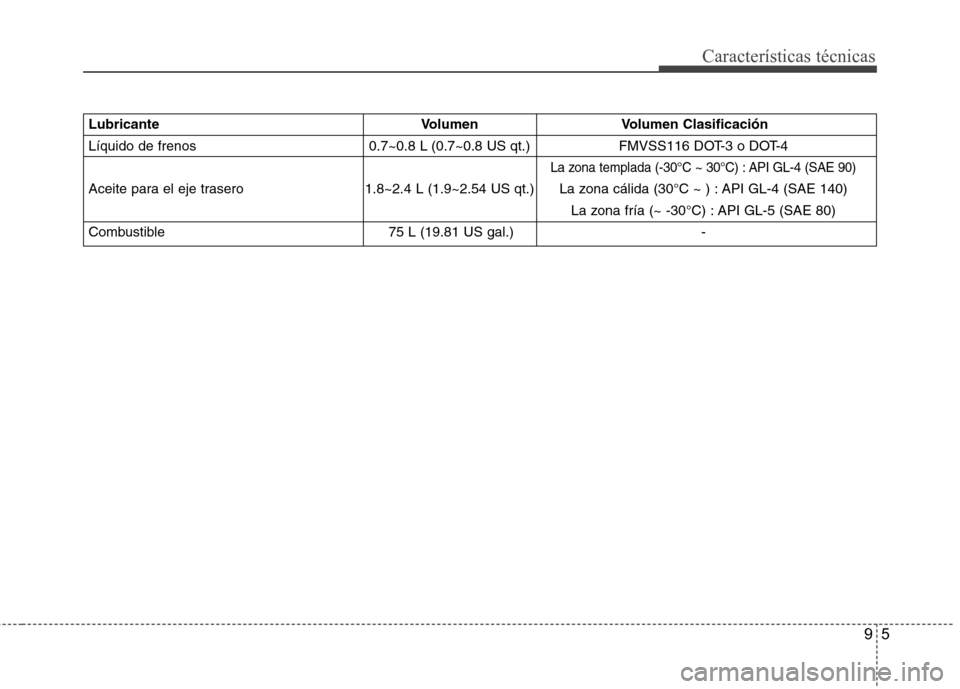

LubricanteVolumen Volumen Clasificación
Líquido de frenos 0.7~0.8 L (0.7~0.8 US qt.) FMVSS116 DOT-3 o DOT-4
La zona templada (-30°C ~ 30°C) : API GL-4 (SAE 90)
Aceite para el eje trasero 1.8~2.4 L (1.9~2.54 US qt.) La zona cálida (30°C ~ ) : API GL-4 (SAE 140) La zona fría (~ -30°C) : API GL-5 (SAE 80)
Combustible 75 L (19.81 US gal.) -

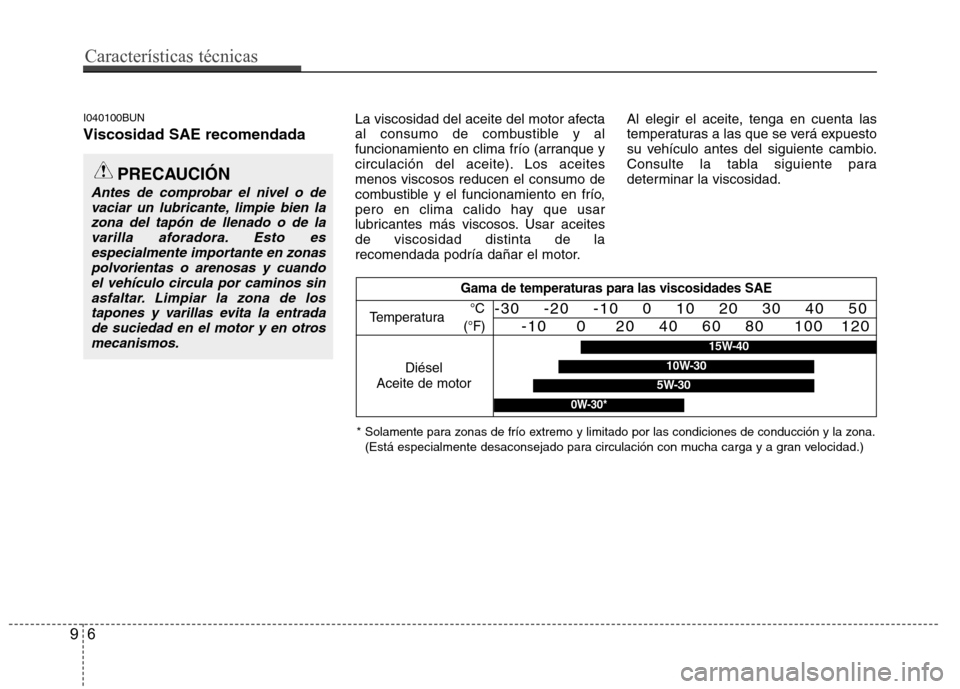

I040100BUN Viscosidad SAE recomendadaLa viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en clima frío (arranque y
circulación del aceite). Los aceitesmenos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero en clima calido hay que usar
lubricantes más viscosos. Usar aceitesde viscosidad distinta de la
recomendada podría dañar el motor.Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su vehículo antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la zona del tapón de llenado o de lavarilla aforadora. Esto es
especialmente importante en zonaspolvorientas o arenosas y cuandoel vehículo circula por caminos sinasfaltar. Limpiar la zona de los
tapones y varillas evita la entradade suciedad en el motor y en otros mecanismos.
Gama de temperaturas para las viscosidades SAE
Temperatura °C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Diésel
Aceite de motor
5W-30
15W-40
10W-30
0W-30*
* Solamente para zonas de frío extremo y limitado por las condiciones de conducción y la zona.(Está especialmente desaconsejado para circulación con mucha carga y a gran velocidad.)
96
Características técnicas

IÍndice alfabético

Índice alfabético
2
I

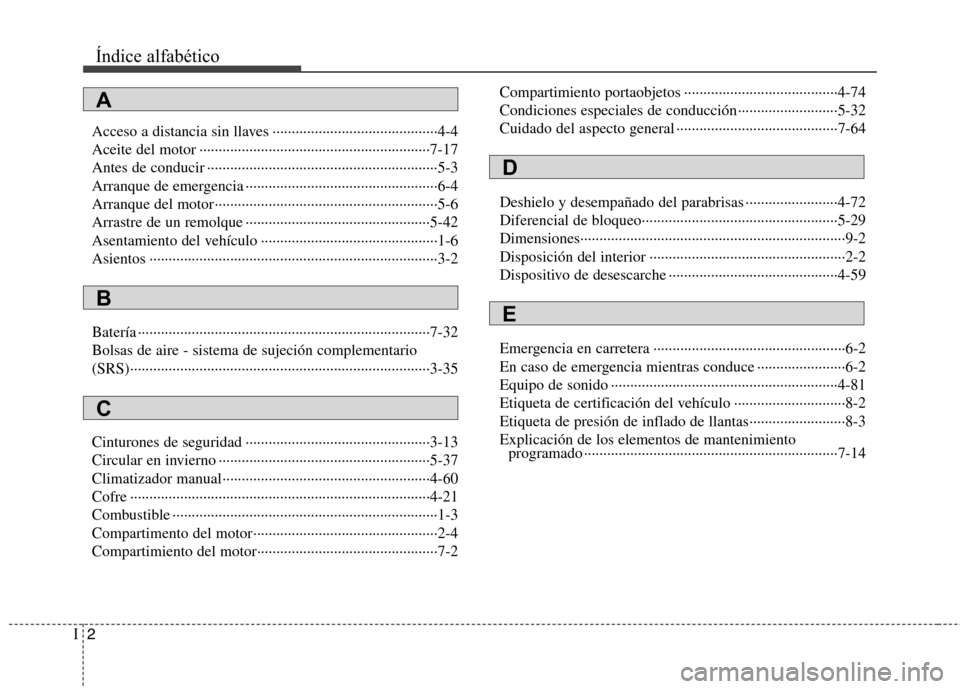

Acceso a distancia sin llaves ···········································4-4
