Hyundai H-1 (Grand Starex) 2011 Manual del propietario (in Spanish)

735
Mantenimiento

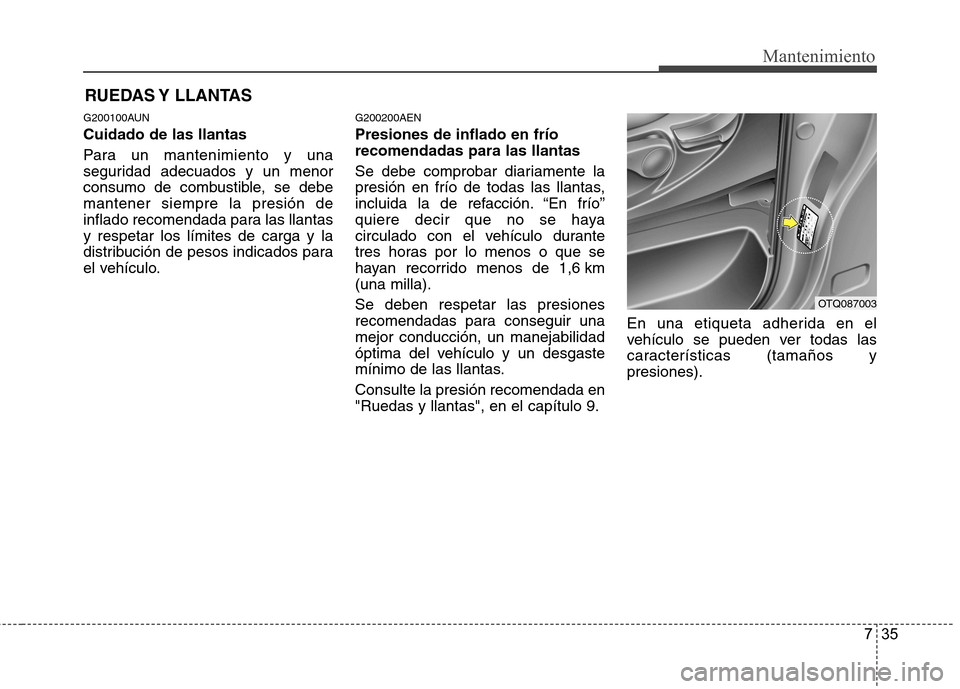

RUEDAS Y LLANTAS
G200100AUN Cuidado de las llantas
Para un mantenimiento y una
seguridad adecuados y un menor
consumo de combustible, se debemantener siempre la presión de
inflado recomendada para las llantasy respetar los límites de carga y la
distribución de pesos indicados para
el vehículo. G200200AEN Presiones de inflado en frío recomendadas para las llantas
Se debe comprobar diariamente la
presión en frío de todas las llantas,
incluida la de refacción. “En frío”
quiere decir que no se haya
circulado con el vehículo durante
tres horas por lo menos o que se
hayan recorrido menos de 1,6 km(una milla). Se deben respetar las presiones
recomendadas para conseguir unamejor conducción, un manejabilidad
óptima del vehículo y un desgaste
mínimo de las llantas. Consulte la presión recomendada en "Ruedas y llantas", en el capítulo 9.
En una etiqueta adherida en el
vehículo se pueden ver todas las
características (tamaños ypresiones).
OTQ087003

Mantenimiento
36
7

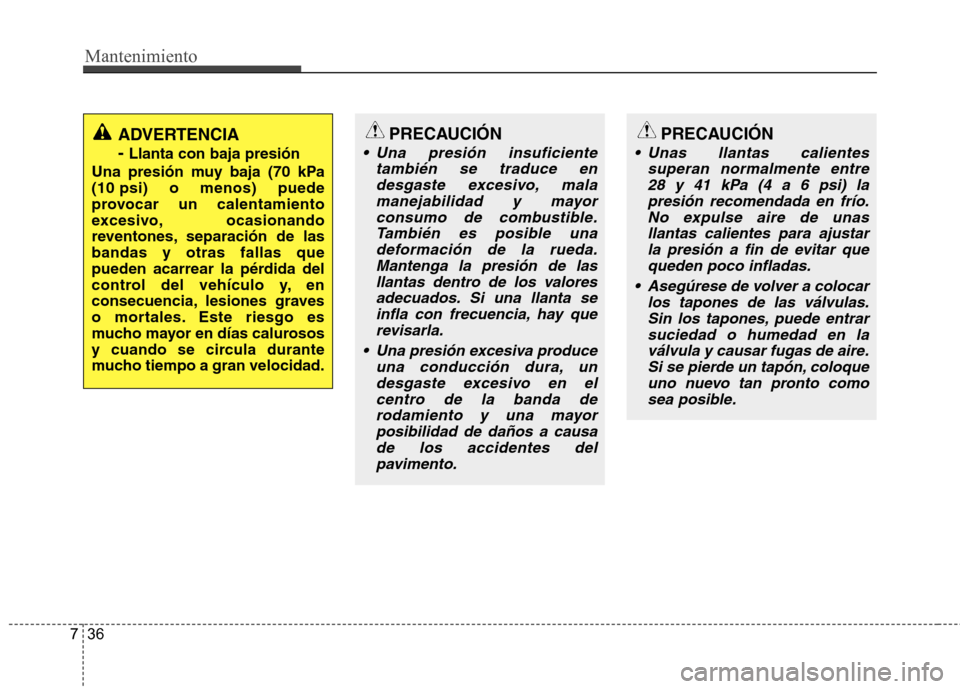

PRECAUCIÓN
Una presión insuficiente
también se traduce endesgaste excesivo, malamanejabilidad y mayorconsumo de combustible. También es posible unadeformación de la rueda.Mantenga la presión de lasllantas dentro de los valores adecuados. Si una llanta seinfla con frecuencia, hay querevisarla.
Una presión excesiva produce una conducción dura, undesgaste excesivo en elcentro de la banda derodamiento y una mayor posibilidad de daños a causade los accidentes delpavimento.
PRECAUCIÓN
Unas llantas calientes superan normalmente entre28 y 41 kPa (4 a 6 psi) lapresión recomendada en frío.No expulse aire de unas llantas calientes para ajustarla presión a fin de evitar quequeden poco infladas.
Asegúrese de volver a colocar los tapones de las válvulas.Sin los tapones, puede entrarsuciedad o humedad en laválvula y causar fugas de aire. Si se pierde un tapón, coloque
uno nuevo tan pronto comosea posible.
ADVERTENCIA - Llanta con baja presión
Una presión muy baja (70 kPa
(10 psi) o menos) puede
provocar un calentamiento
excesivo, ocasionando
reventones, separación de lasbandas y otras fallas que
pueden acarrear la pérdida del
control del vehículo y, en
consecuencia, lesiones graves
o mortales. Este riesgo es
mucho mayor en días calurosos
y cuando se circula durante
mucho tiempo a gran velocidad.

737
Mantenimiento
G200300AUN

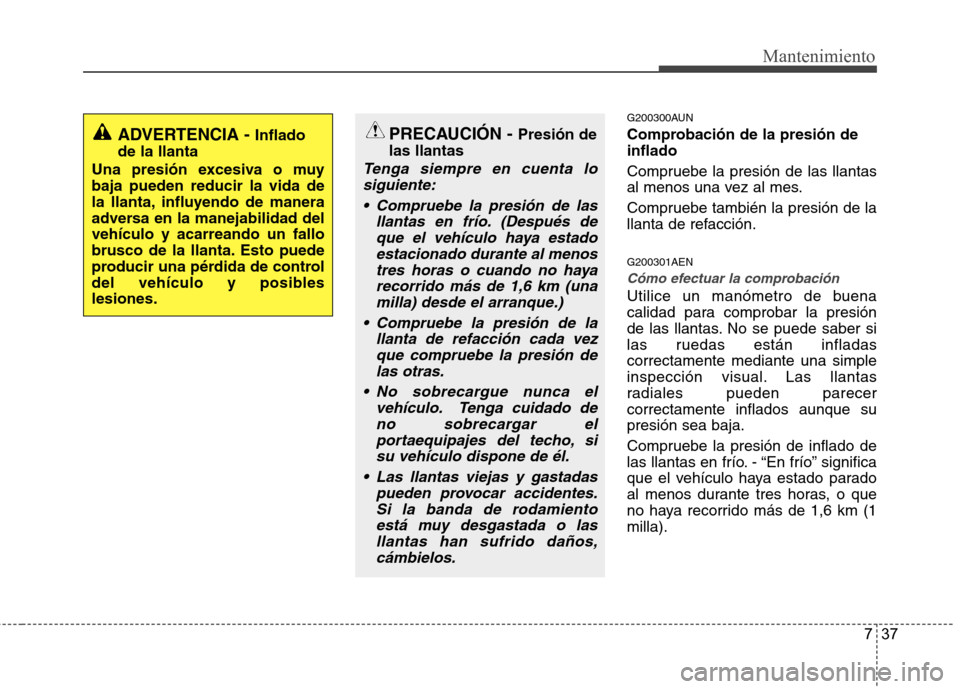

Comprobación de la presión de inflado
Compruebe la presión de las llantas
al menos una vez al mes.
Compruebe también la presión de la
llanta de refacción. G200301AEN
Cómo efectuar la comprobación
Utilice un manómetro de buena
calidad para comprobar la presión
de las llantas. No se puede saber si
las ruedas están infladascorrectamente mediante una simple
inspección visual. Las llantas
radiales pueden parecercorrectamente inflados aunque supresión sea baja.
Compruebe la presión de inflado de
las llantas en frío. - “En frío” significa
que el vehículo haya estado parado
al menos durante tres horas, o que
no haya recorrido más de 1,6 km (1milla).
ADVERTENCIA - Inflado
de la llanta
Una presión excesiva o muy baja pueden reducir la vida de
la llanta, influyendo de manera
adversa en la manejabilidad delvehículo y acarreando un fallo
brusco de la llanta. Esto puede
producir una pérdida de control
del vehículo y posibleslesiones.PRECAUCIÓN - Presión de
las llantas
Tenga siempre en cuenta lo
siguiente:
Compruebe la presión de las llantas en frío. (Después deque el vehículo haya estadoestacionado durante al menostres horas o cuando no hayarecorrido más de 1,6 km (una milla) desde el arranque.)
Compruebe la presión de la llanta de refacción cada vezque compruebe la presión delas otras.
No sobrecargue nunca el vehículo. Tenga cuidado deno sobrecargar elportaequipajes del techo, sisu vehículo dispone de él.
Las llantas viejas y gastadas pueden provocar accidentes.Si la banda de rodamientoestá muy desgastada o lasllantas han sufrido daños, cámbielos.

Mantenimiento
38
7

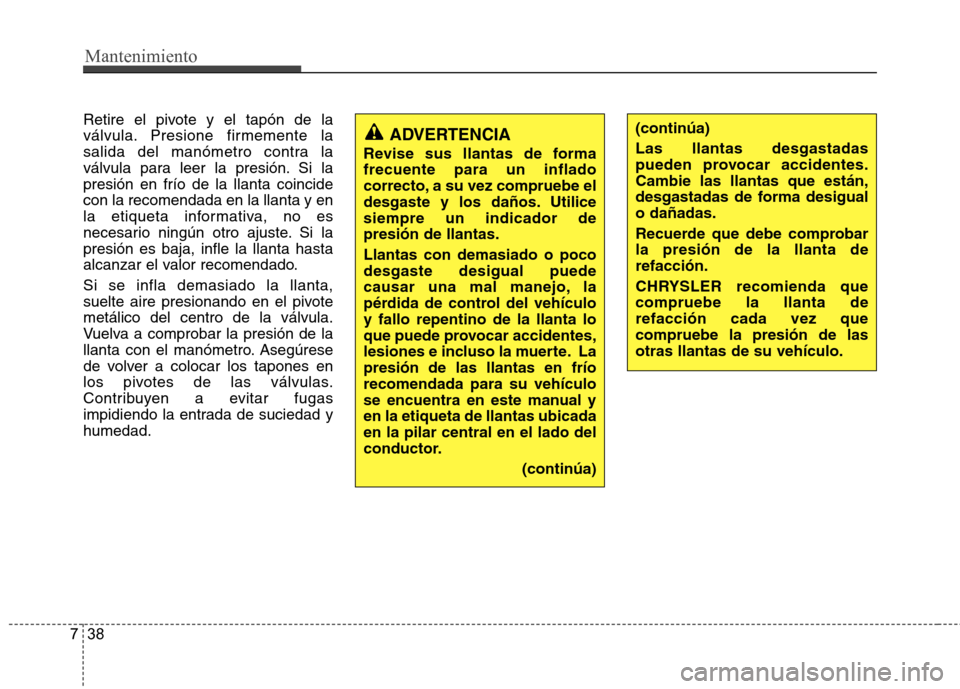

Retire el pivote y el tapón de la
válvula. Presione firmemente la
salida del manómetro contra la
válvula para leer la presión. Si lapresión en frío de la llanta coincidecon la recomendada en la llanta y en
la etiqueta informativa, no es
necesario ningún otro ajuste. Si lapresión es baja, infle la llanta hasta
alcanzar el valor recomendado. Si se infla demasiado la llanta,
suelte aire presionando en el pivotemetálico del centro de la válvula.
Vuelva a comprobar la presión de la
llanta con el manómetro. Asegúrese
de volver a colocar los tapones en
los pivotes de las válvulas.
Contribuyen a evitar fugas
impidiendo la entrada de suciedad yhumedad.
ADVERTENCIA
Revise sus llantas de forma frecuente para un inflado
correcto, a su vez compruebe el
desgaste y los daños. Utilicesiempre un indicador depresión de llantas. Llantas con demasiado o poco desgaste desigual puede
causar una mal manejo, la
pérdida de control del vehículoy fallo repentino de la llanta lo
que puede provocar accidentes,
lesiones e incluso la muerte. Lapresión de las llantas en fríorecomendada para su vehículo
se encuentra en este manual yen la etiqueta de llantas ubicadaen la pilar central en el lado del
conductor.
(continúa)(continúa) Las llantas desgastadas
pueden provocar accidentes.Cambie las llantas que están,
desgastadas de forma desigualo dañadas.
Recuerde que debe comprobar la presión de la llanta derefacción.
CHRYSLER recomienda que compruebe la llanta derefacción cada vez quecompruebe la presión de lasotras llantas de su vehículo.

739
Mantenimiento

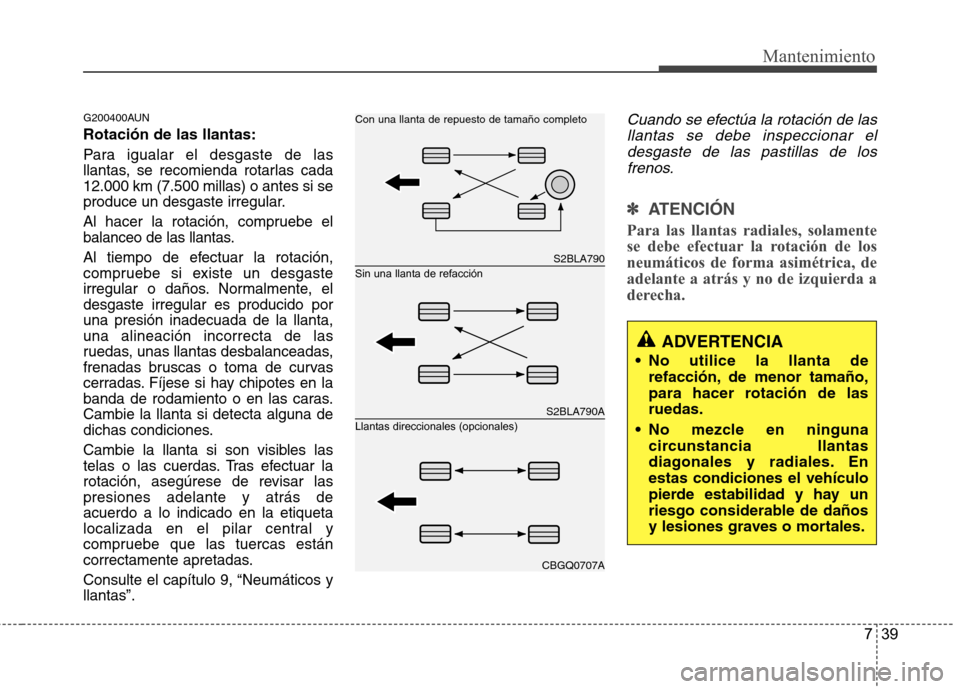

G200400AUN Rotación de las llantas:
Para igualar el desgaste de las
llantas, se recomienda rotarlas cada12.000 km (7.500 millas) o antes si se
produce un desgaste irregular.
Al hacer la rotación, compruebe el
balanceo de las llantas.
Al tiempo de efectuar la rotación,
compruebe si existe un desgaste
irregular o daños. Normalmente, eldesgaste irregular es producido poruna presión inadecuada de la llanta,una alineación incorrecta de las
ruedas, unas llantas desbalanceadas,
frenadas bruscas o toma de curvas
cerradas. Fíjese si hay chipotes en la
banda de rodamiento o en las caras.Cambie la llanta si detecta alguna de
dichas condiciones.
Cambie la llanta si son visibles las
telas o las cuerdas. Tras efectuar la
rotación, asegúrese de revisar laspresiones adelante y atrás deacuerdo a lo indicado en la etiqueta
localizada en el pilar central y
compruebe que las tuercas están
correctamente apretadas.
Consulte el capítulo 9, “Neumáticos y llantas”.
Cuando se efectúa la rotación de lasllantas se debe inspeccionar eldesgaste de las pastillas de losfrenos.
✽✽
ATENCIÓN
Para las llantas radiales, solamente
se debe efectuar la rotación de losneumáticos de forma asimétrica, deadelante a atrás y no de izquierda a
derecha.
S2BLA790
S2BLA790A
CBGQ0707A
Sin una llanta de refacción
Con una llanta de repuesto de tamaño completo
Llantas direccionales (opcionales)
ADVERTENCIA
No utilice la llanta de refacción, de menor tamaño,
para hacer rotación de lasruedas.
No mezcle en ninguna circunstancia llantas
diagonales y radiales. Enestas condiciones el vehículo
pierde estabilidad y hay un
riesgo considerable de daños
y lesiones graves o mortales.

Mantenimiento
40
7

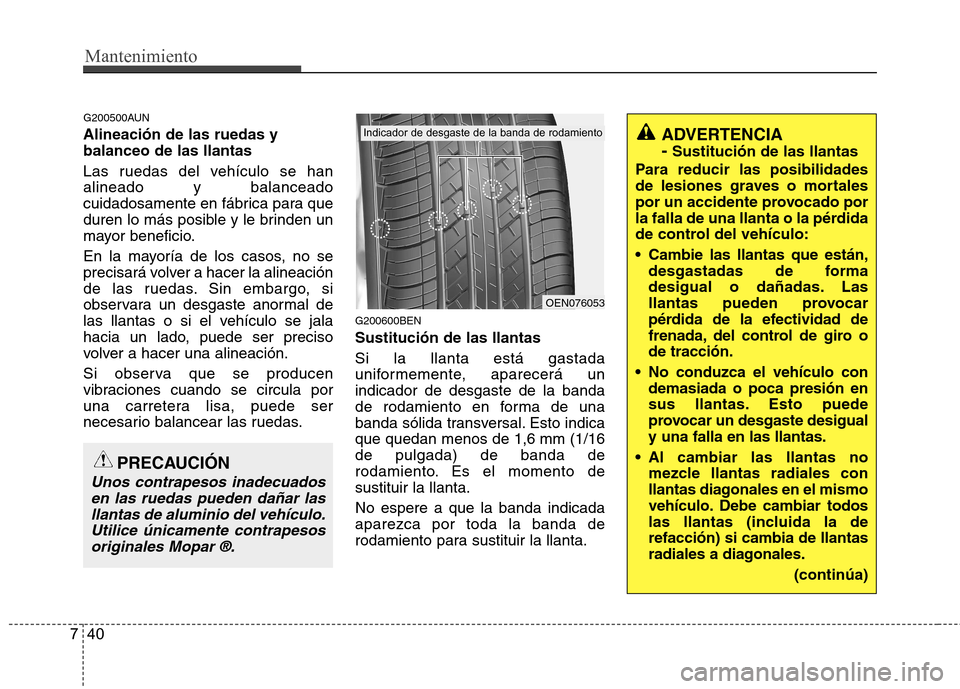

G200500AUN Alineación de las ruedas y balanceo de las llantas
Las ruedas del vehículo se han alineado y balanceado
cuidadosamente en fábrica para que
duren lo más posible y le brinden un
mayor beneficio.
En la mayoría de los casos, no se
precisará volver a hacer la alineación
de las ruedas. Sin embargo, si
observara un desgaste anormal de
las llantas o si el vehículo se jala
hacia un lado, puede ser preciso
volver a hacer una alineación.
Si observa que se producen
vibraciones cuando se circula por
una carretera lisa, puede ser
necesario balancear las ruedas. G200600BEN Sustitución de las llantas Si la llanta está gastada
uniformemente, aparecerá unindicador de desgaste de la banda
de rodamiento en forma de una
banda sólida transversal. Esto indica
que quedan menos de 1,6 mm (1/16de pulgada) de banda de
rodamiento. Es el momento desustituir la llanta. No espere a que la banda indicada aparezca por toda la banda de
rodamiento para sustituir la llanta.
PRECAUCIÓN
Unos contrapesos inadecuados
en las ruedas pueden dañar lasllantas de aluminio del vehículo. Utilice únicamente contrapesosoriginales Mopar ®.
OEN076053
Indicador de desgaste de la banda de rodamientoADVERTENCIA - Sustitución de las llantas
Para reducir las posibilidades
de lesiones graves o mortales
por un accidente provocado por
la falla de una llanta o la pérdida
de control del vehículo:
Cambie las llantas que están, desgastadas de forma
desigual o dañadas. Las
llantas pueden provocar
pérdida de la efectividad de
frenada, del control de giro ode tracción.
No conduzca el vehículo con demasiada o poca presión en
sus llantas. Esto puede
provocar un desgaste desigualy una falla en las llantas.
Al cambiar las llantas no mezcle llantas radiales con
llantas diagonales en el mismo
vehículo. Debe cambiar todos
las llantas (incluida la derefacción) si cambia de llantas
radiales a diagonales.
(continúa)

741
Mantenimiento

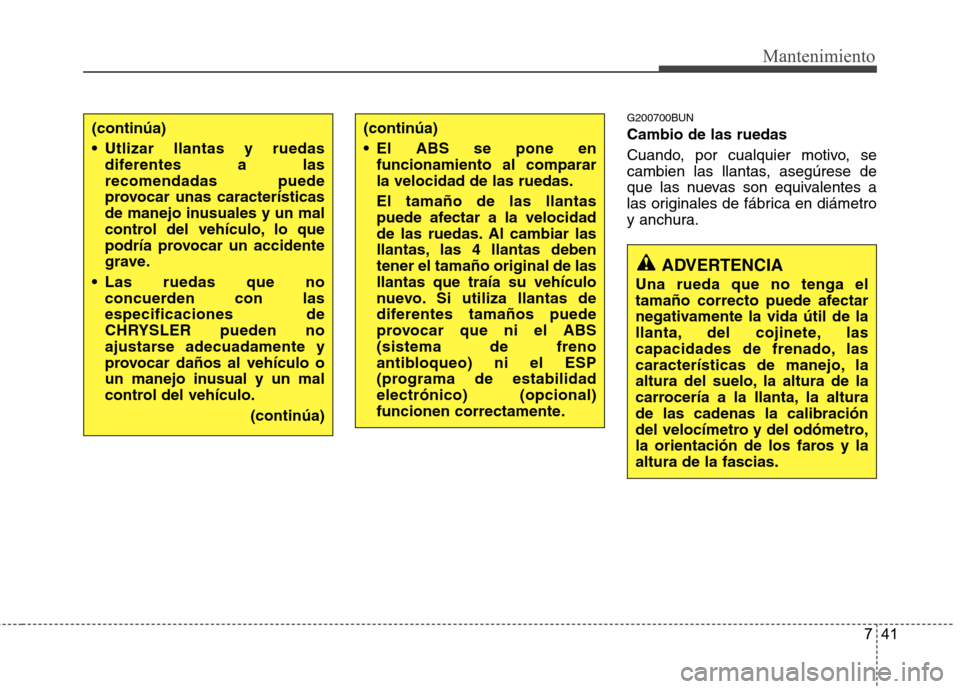

G200700BUN Cambio de las ruedas
Cuando, por cualquier motivo, se
cambien las llantas, asegúrese de
que las nuevas son equivalentes a
las originales de fábrica en diámetro
y anchura.(continúa)
Utlizar llantas y ruedasdiferentes a las recomendadas puede
provocar unas características
de manejo inusuales y un mal
control del vehículo, lo que
podría provocar un accidente
grave.
Las ruedas que no concuerden con lasespecificaciones de
CHRYSLER pueden no
ajustarse adecuadamente y
provocar daños al vehículo o
un manejo inusual y un mal
control del vehículo.
(continúa)(continúa)
El ABS se pone enfuncionamiento al comparar la velocidad de las ruedas. El tamaño de las llantas
puede afectar a la velocidad
de las ruedas. Al cambiar las
llantas, las 4 llantas debentener el tamaño original de lasllantas que traía su vehículo
nuevo. Si utiliza llantas de
diferentes tamaños puede
provocar que ni el ABS(sistema de freno
antibloqueo) ni el ESP
(programa de estabilidadelectrónico) (opcional)
funcionen correctamente.
ADVERTENCIA
Una rueda que no tenga el
tamaño correcto puede afectar
negativamente la vida útil de la
llanta, del cojinete, las
capacidades de frenado, las
características de manejo, la
altura del suelo, la altura de la
carrocería a la llanta, la alturade las cadenas la calibración
del velocímetro y del odómetro,
la orientación de los faros y laaltura de la fascias.

Mantenimiento
42
7
G200800AUN

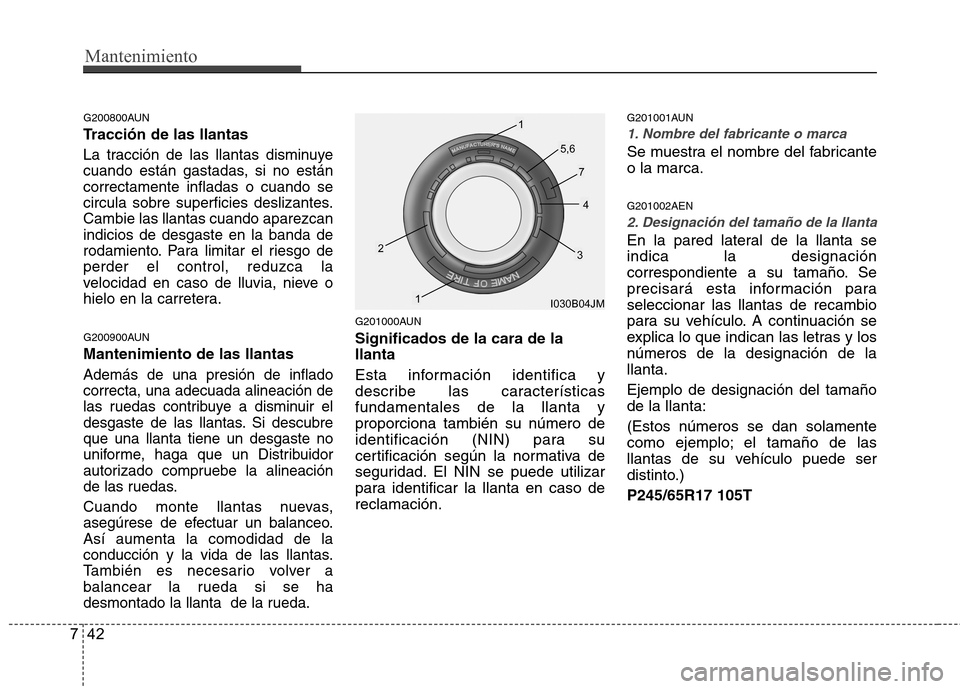

Tracción de las llantas
La tracción de las llantas disminuye
cuando están gastadas, si no estáncorrectamente infladas o cuando se
circula sobre superficies deslizantes.Cambie las llantas cuando aparezcanindicios de desgaste en la banda de
rodamiento. Para limitar el riesgo deperder el control, reduzca la
velocidad en caso de lluvia, nieve o
hielo en la carretera.
G200900AUN Mantenimiento de las llantas
Además de una presión de inflado correcta, una adecuada alineación de
las ruedas contribuye a disminuir el
desgaste de las llantas. Si descubreque una llanta tiene un desgaste no
uniforme, haga que un Distribuidor
autorizado compruebe la alineación
de las ruedas.
Cuando monte llantas nuevas,
asegúrese de efectuar un balanceo.Así aumenta la comodidad de la
conducción y la vida de las llantas.
También es necesario volver a
balancear la rueda si se ha
desmontado la llanta de la rueda.
G201000AUN Significados de la cara de la llanta
Esta información identifica y
describe las característicasfundamentales de la llanta yproporciona también su número de
identificación (NIN) para su
certificación según la normativa de
seguridad. El NIN se puede utilizar
para identificar la llanta en caso dereclamación. G201001AUN
1. Nombre del fabricante o marca
Se muestra el nombre del fabricante o la marca. G201002AEN
2. Designación del tamaño de la llanta
En la pared lateral de la llanta se indica la designación
correspondiente a su tamaño. Se
precisará esta información paraseleccionar las llantas de recambio
para su vehículo. A continuación se
explica lo que indican las letras y losnúmeros de la designación de lallanta. Ejemplo de designación del tamaño de la llanta: (Estos números se dan solamente
como ejemplo; el tamaño de las
llantas de su vehículo puede ser
distinto.) P245/65R17 105T
I030B04JM
1
1
23
4
5,6
7

743
Mantenimiento

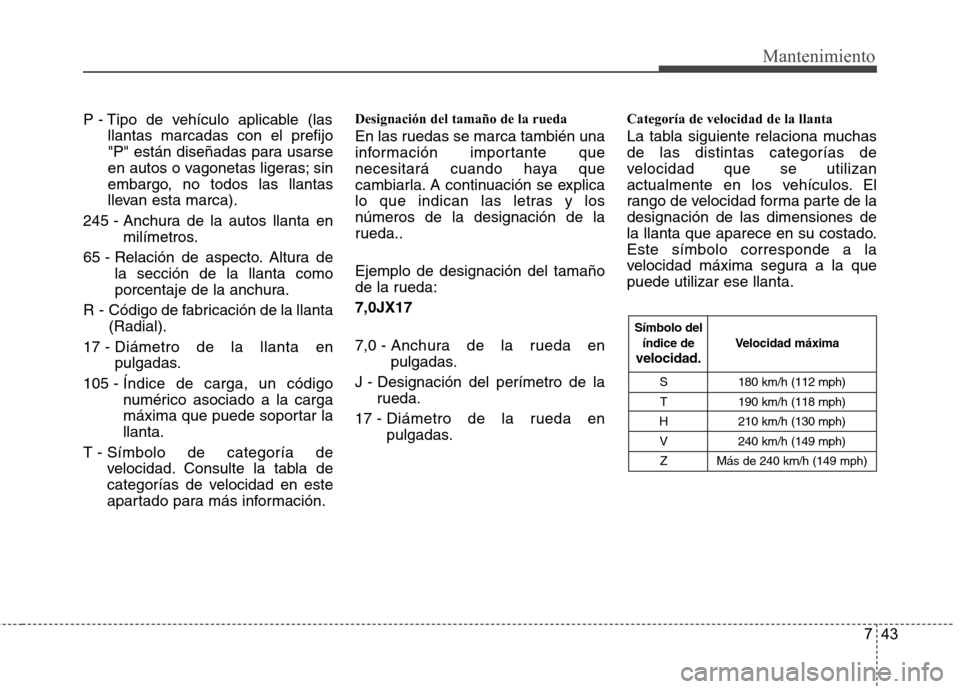

P - Tipo de vehículo aplicable (lasllantas marcadas con el prefijo
"P" están diseñadas para usarse
en autos o vagonetas ligeras; sin
embargo, no todos las llantas
llevan esta marca).
245 - Anchura de la autos llanta en milímetros.
65 - Relación de aspecto. Altura de la sección de la llanta como
porcentaje de la anchura.
R - Código de fabricación de la llanta (Radial).
17 - Diámetro de la llanta en pulgadas.
105 - Índice de carga, un código
numérico asociado a la carga
máxima que puede soportar lallanta.
T - Símbolo de categoría de velocidad. Consulte la tabla de
categorías de velocidad en este
apartado para más información. Designación del tamaño de la rueda
En las ruedas se marca también una
información importante que
necesitará cuando haya que
cambiarla. A continuación se explica
lo que indican las letras y losnúmeros de la designación de la
rueda.. Ejemplo de designación del tamaño
de la rueda: 7,0JX17 7,0 -
Anchura de la rueda en
pulgadas.
J - Designación del perímetro de la rueda.
17 - Diámetro de la rueda en pulgadas. Categoría de velocidad de la llanta
La tabla siguiente relaciona muchas de las distintas categorías de
velocidad que se utilizan
actualmente en los vehículos. El
rango de velocidad forma parte de ladesignación de las dimensiones de
la llanta que aparece en su costado.Este símbolo corresponde a la
velocidad máxima segura a la quepuede utilizar ese llanta.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph) V 240 km/h (149 mph)
Z Más de 240 km/h (149 mph)
Velocidad máxima
Símbolo del
índice de
velocidad.

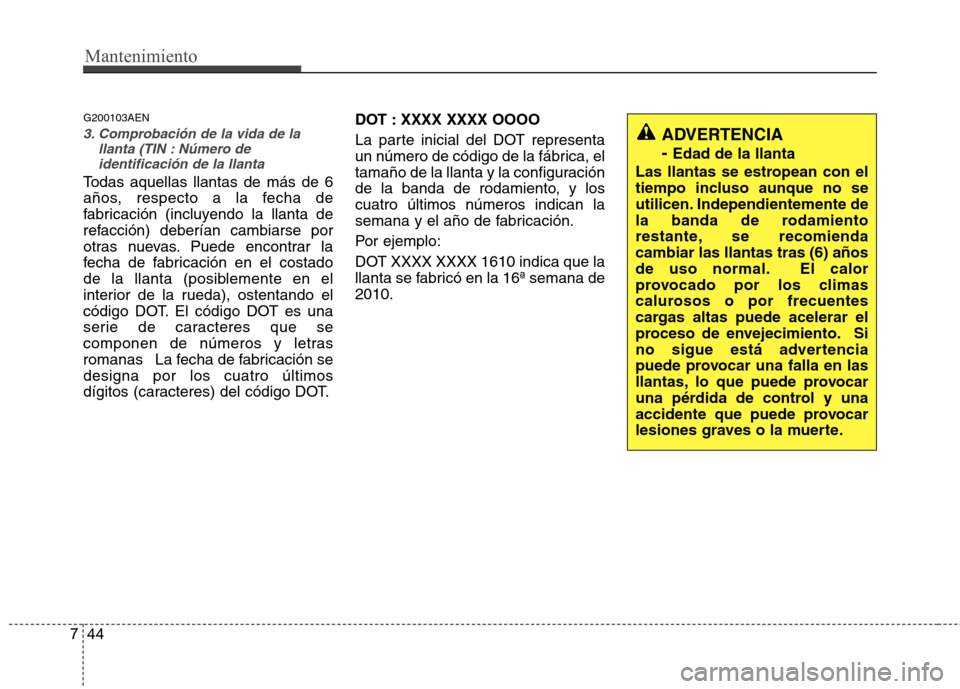

Mantenimiento
44
7
G200103AEN
3. Comprobación de la vida de la
llanta (TIN : Número de
identificación de la llanta
Todas aquellas llantas de más de 6
años, respecto a la fecha de
fabricación (incluyendo la llanta de
refacción) deberían cambiarse por
otras nuevas. Puede encontrar la
fecha de fabricación en el costado
de la llanta (posiblemente en el
interior de la rueda), ostentando el
código DOT. El código DOT es una
serie de caracteres que se
componen de números y letras
romanas La fecha de fabricación sedesigna por los cuatro últimos
dígitos (caracteres) del código DOT. DOT : XXXX XXXX OOOO
La parte inicial del DOT representa
un número de código de la fábrica, el
tamaño de la llanta y la configuración
de la banda de rodamiento, y loscuatro últimos números indican la
semana y el año de fabricación.
Por ejemplo:
DOT XXXX XXXX 1610 indica que la
llanta se fabricó en la 16ª semana de2010.
ADVERTENCIA -
Edad de la llanta
Las llantas se estropean con el
tiempo incluso aunque no se
utilicen. Independientemente de
la banda de rodamiento
restante, se recomiendacambiar las llantas tras (6) años
de uso normal. El calor
provocado por los climas
calurosos o por frecuentes
cargas altas puede acelerar el
proceso de envejecimiento. Si
no sigue está advertencia
puede provocar una falla en las
llantas, lo que puede provocar
una pérdida de control y una
accidente que puede provocar
lesiones graves o la muerte.
