Hyundai H-1 (Grand Starex) 2011 Manual do proprietário (in Portuguese)

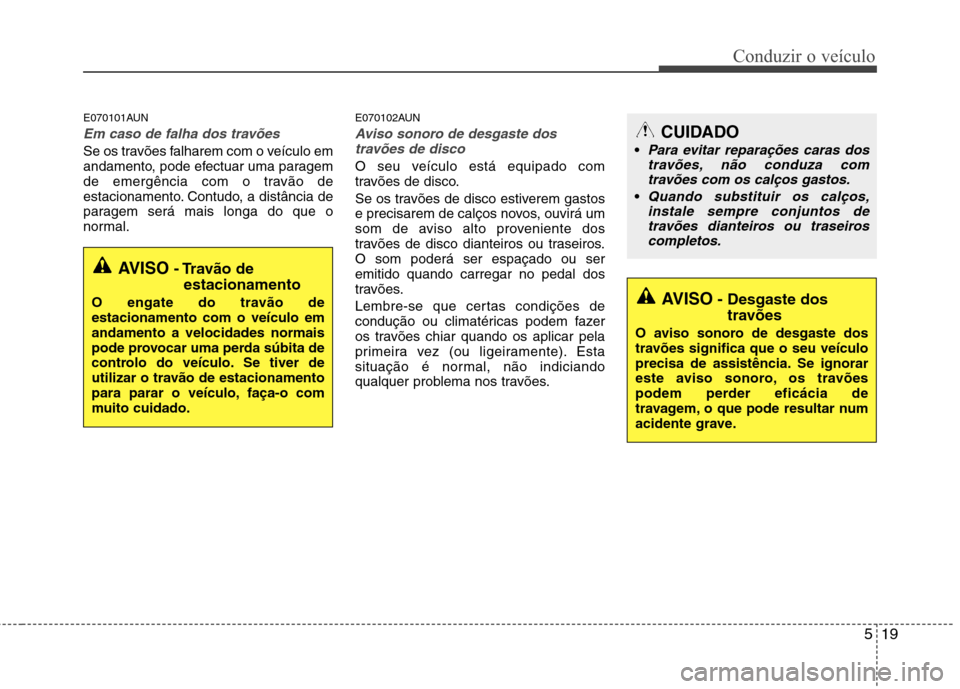

519
Conduzir o veículo
E070101AUN
Em caso de falha dos travões
Se os travões falharem com o veículo em
andamento, pode efectuar uma paragem
de emergência com o travão de
estacionamento. Contudo, a distância de
paragem será mais longa do que o
normal.E070102AUN
Aviso sonoro de desgaste dos
travões de disco
O seu veículo está equipado com
travões de disco.
Se os travões de disco estiverem gastos
e precisarem de calços novos, ouvirá um
som de aviso alto proveniente dos
travões de disco dianteiros ou traseiros.O som poderá ser espaçado ou seremitido quando carregar no pedal dos
travões.
Lembre-se que certas condições de
condução ou climatéricas podem fazer
os travões chiar quando os aplicar pela
primeira vez (ou ligeiramente). Esta
situação é normal, não indiciando
qualquer problema nos travões.
AVISO - Travão de
estacionamento
O engate do travão de estacionamento com o veículo emandamento a velocidades normais
pode provocar uma perda súbita de
controlo do veículo. Se tiver de
utilizar o travão de estacionamento
para parar o veículo, faça-o com
muito cuidado.
AVISO - Desgaste dos
travões
O aviso sonoro de desgaste dos
travões significa que o seu veículo
precisa de assistência. Se ignorar
este aviso sonoro, os travões
podem perder eficácia de
travagem, o que pode resultar num
acidente grave.
CUIDADO

Para evitar reparações caras dos travões, não conduza comtravões com os calços gastos.
Quando substituir os calços, instale sempre conjuntos detravões dianteiros ou traseiroscompletos.

Conduzir o veículo
20
5

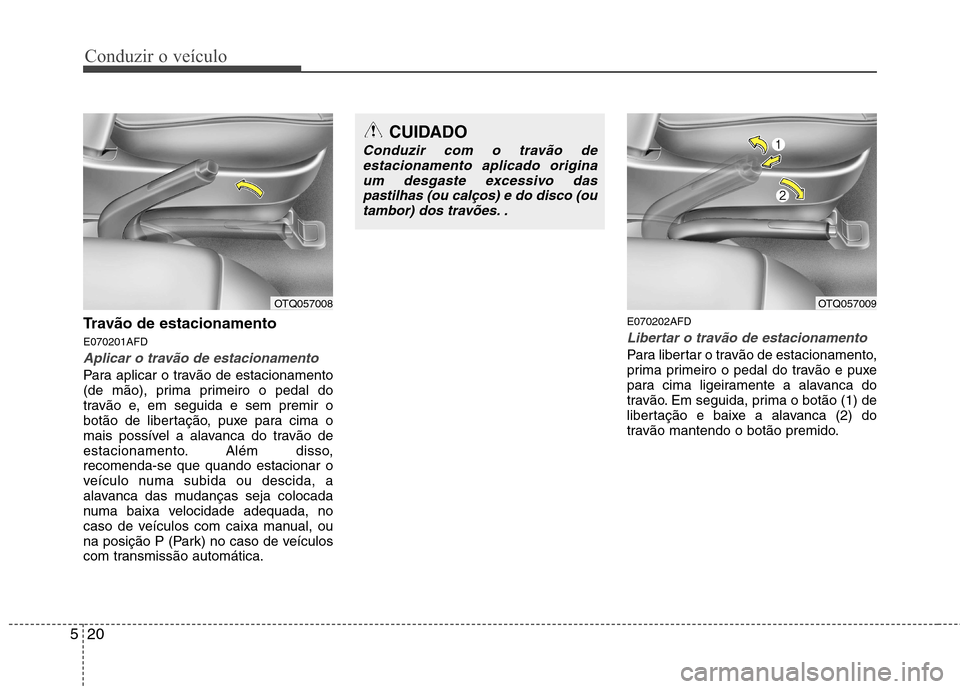

Travão de estacionamento E070201AFD
Aplicar o travão de estacionamento
Para aplicar o travão de estacionamento
(de mão), prima primeiro o pedal do
travão e, em seguida e sem premir o
botão de libertação, puxe para cima o
mais possível a alavanca do travão de
estacionamento. Além disso,recomenda-se que quando estacionar o
veículo numa subida ou descida, a
alavanca das mudanças seja colocada
numa baixa velocidade adequada, no
caso de veículos com caixa manual, ou
na posição P (Park) no caso de veículos
com transmissão automática. E070202AFD
Libertar o travão de estacionamento
Para libertar o travão de estacionamento,
prima primeiro o pedal do travão e puxe
para cima ligeiramente a alavanca do
travão. Em seguida, prima o botão (1) de
libertação e baixe a alavanca (2) do
travão mantendo o botão premido.
OTQ057009
CUIDADO
Conduzir com o travão de
estacionamento aplicado origina
um desgaste excessivo daspastilhas (ou calços) e do disco (outambor) dos travões. .
OTQ057008

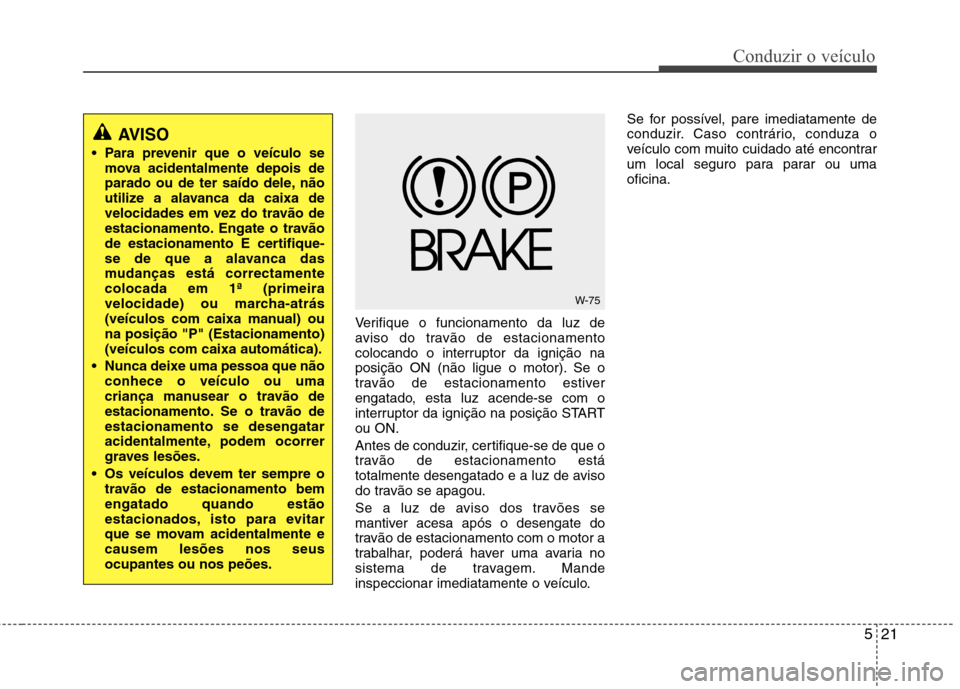

521
Conduzir o veículo
Verifique o funcionamento da luz de
aviso do travão de estacionamento
colocando o interruptor da ignição na
posição ON (não ligue o motor). Se o
travão de estacionamento estiver
engatado, esta luz acende-se com o
interruptor da ignição na posição STARTou ON.
Antes de conduzir, certifique-se de que o
travão de estacionamento está
totalmente desengatado e a luz de aviso
do travão se apagou.
Se a luz de aviso dos travões se
mantiver acesa após o desengate do
travão de estacionamento com o motor a
trabalhar, poderá haver uma avaria no
sistema de travagem. Mande
inspeccionar imediatamente o veículo.Se for possível, pare imediatamente de
conduzir. Caso contrário, conduza o
veículo com muito cuidado até encontrar
um local seguro para parar ou umaoficina.
AVISO
Para prevenir que o veículo se mova acidentalmente depois de
parado ou de ter saído dele, não
utilize a alavanca da caixa de
velocidades em vez do travão de
estacionamento. Engate o travão
de estacionamento E certifique-
se de que a alavanca das
mudanças está correctamentecolocada em 1ª (primeira
velocidade) ou marcha-atrás
(veículos com caixa manual) ouna posição "P" (Estacionamento)(veículos com caixa automática).
Nunca deixe uma pessoa que não conhece o veículo ou uma
criança manusear o travão de
estacionamento. Se o travão deestacionamento se desengatar
acidentalmente, podem ocorrer
graves lesões.
Os veículos devem ter sempre o travão de estacionamento bemengatado quando estão
estacionados, isto para evitar
que se movam acidentalmente ecausem lesões nos seusocupantes ou nos peões.
W-75

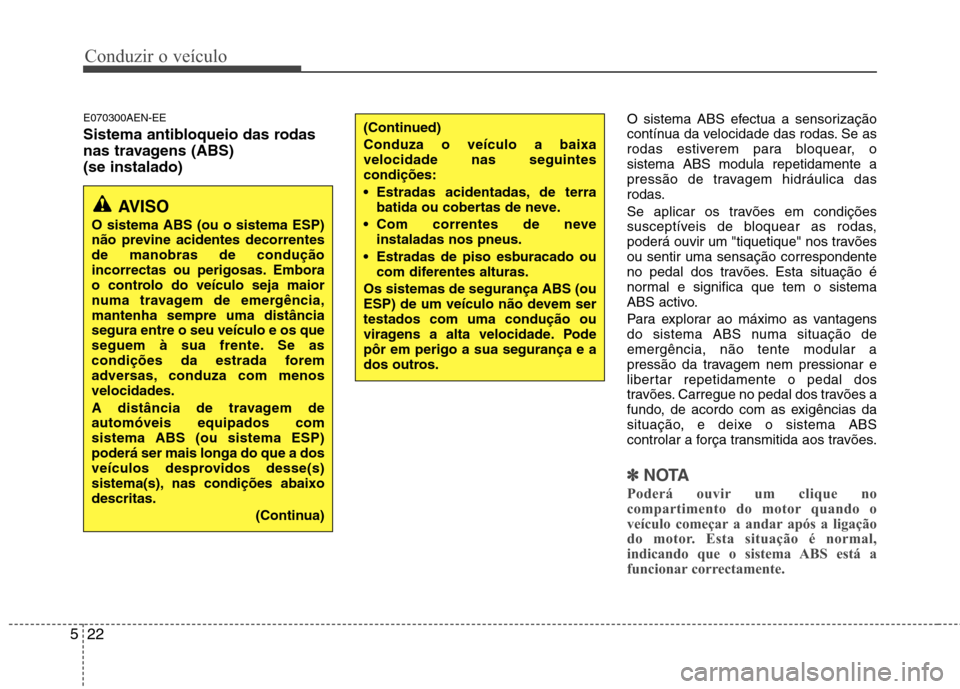

Conduzir o veículo
22
5
E070300AEN-EE
Sistema antibloqueio das rodas
nas travagens (ABS) (se instalado) O sistema ABS efectua a sensorização
contínua da velocidade das rodas. Se as
rodas estiverem para bloquear, osistema ABS modula repetidamente a
pressão de travagem hidráulica das
rodas.
Se aplicar os travões em condições
susceptíveis de bloquear as rodas,
poderá ouvir um "tiquetique" nos travõesou sentir uma sensação correspondente
no pedal dos travões. Esta situação é
normal e significa que tem o sistema
ABS activo.
Para explorar ao máximo as vantagens
do sistema ABS numa situação deemergência, não tente modular a
pressão da travagem nem pressionar e
libertar repetidamente o pedal dos
travões. Carregue no pedal dos travões a
fundo, de acordo com as exigências da
situação, e deixe o sistema ABS
controlar a força transmitida aos travões.
✽✽
NOTA
Poderá ouvir um clique no
compartimento do motor quando o
veículo começar a andar após a ligação
do motor. Esta situação é normal,
indicando que o sistema ABS está a
funcionar correctamente.
(Continued) Conduza o veículo a baixa velocidade nas seguintescondições:
Estradas acidentadas, de terra batida ou cobertas de neve.
Com correntes de neve instaladas nos pneus.
Estradas de piso esburacado ou com diferentes alturas.
Os sistemas de segurança ABS (ou
ESP) de um veículo não devem sertestados com uma condução ou
viragens a alta velocidade. Podepôr em perigo a sua segurança e a
dos outros.
AVISO
O sistema ABS (ou o sistema ESP)
não previne acidentes decorrentesde manobras de condução
incorrectas ou perigosas. Embora
o controlo do veículo seja maior
numa travagem de emergência,mantenha sempre uma distânciasegura entre o seu veículo e os que
seguem à sua frente. Se as
condições da estrada forem
adversas, conduza com menosvelocidades.
A distância de travagem de automóveis equipados comsistema ABS (ou sistema ESP)poderá ser mais longa do que a dos
veículos desprovidos desse(s)
sistema(s), nas condições abaixodescritas.
(Continua)

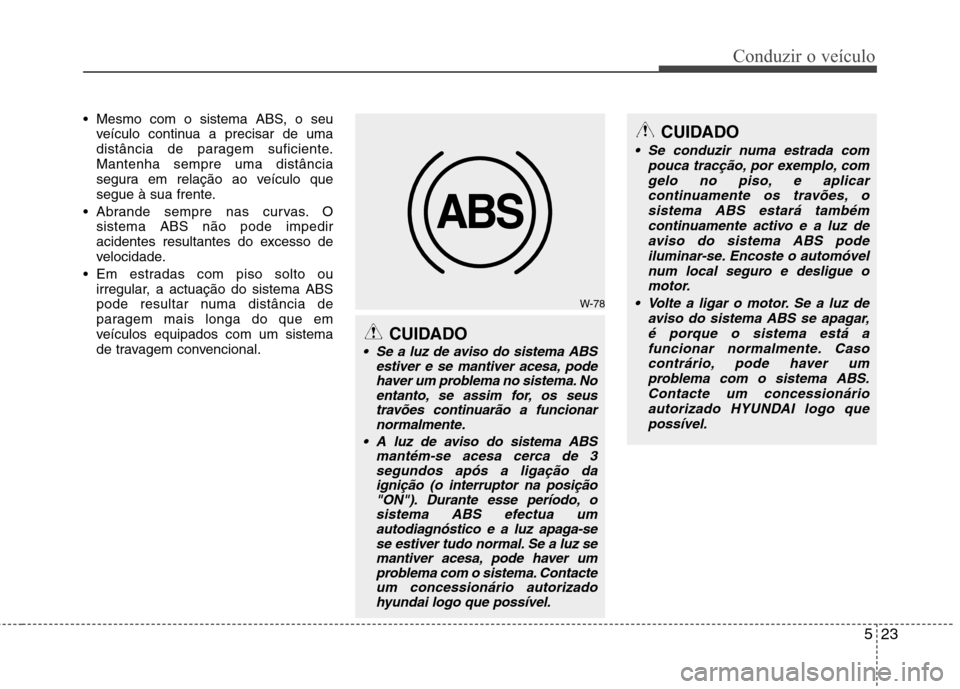

523
Conduzir o veículo
Mesmo com o sistema ABS, o seuveículo continua a precisar de uma
distância de paragem suficiente.Mantenha sempre uma distância
segura em relação ao veículo que
segue à sua frente.
Abrande sempre nas curvas. O sistema ABS não pode impedir
acidentes resultantes do excesso de
velocidade.
Em estradas com piso solto ou irregular, a actuação do sistema ABS
pode resultar numa distância de
paragem mais longa do que em
veículos equipados com um sistema
de travagem convencional.
W-78
CUIDADO
Se a luz de aviso do sistema ABS estiver e se mantiver acesa, podehaver um problema no sistema. No entanto, se assim for, os seustravões continuarão a funcionarnormalmente.
A luz de aviso do sistema ABS mantém-se acesa cerca de 3segundos após a ligação daignição (o interruptor na posição "ON"). Durante esse período, osistema ABS efectua umautodiagnóstico e a luz apaga-se se estiver tudo normal. Se a luz se
mantiver acesa, pode haver um problema com o sistema. Contacteum concessionário autorizadohyundai logo que possível.
CUIDADO
Se conduzir numa estrada com
pouca tracção, por exemplo, com
gelo no piso, e aplicar continuamente os travões, osistema ABS estará tambémcontinuamente activo e a luz de
aviso do sistema ABS podeiluminar-se. Encoste o automóvel num local seguro e desligue o
motor.
Volte a ligar o motor. Se a luz de aviso do sistema ABS se apagar,é porque o sistema está a funcionar normalmente. Caso
contrário, pode haver umproblema com o sistema ABS. Contacte um concessionárioautorizado HYUNDAI logo que
possível.

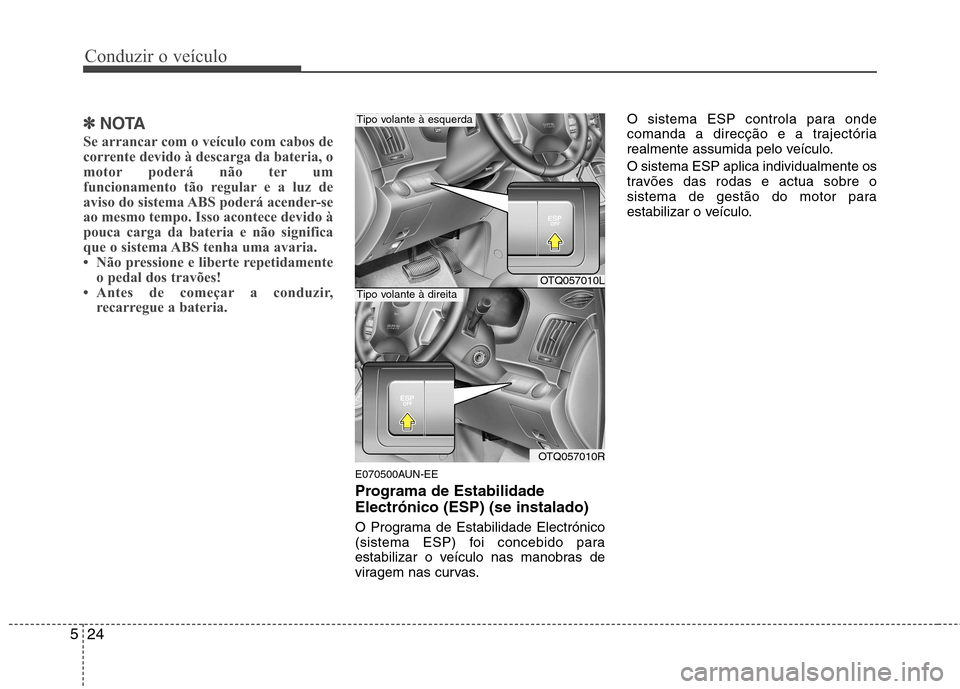

Conduzir o veículo
24
5
✽✽
NOTA
Se arrancar com o veículo com cabos de
corrente devido à descarga da bateria, o
motor poderá não ter um
funcionamento tão regular e a luz de
aviso do sistema ABS poderá acender-se
ao mesmo tempo. Isso acontece devido à
pouca carga da bateria e não significa
que o sistema ABS tenha uma avaria.
 Não pressione e liberte repetidamente o pedal dos travões!
 Antes de começar a conduzir,
recarregue a bateria.
E070500AUN-EE
Programa de Estabilidade Electrónico (ESP) (se instalado)
O Programa de Estabilidade Electrónico
(sistema ESP) foi concebido para
estabilizar o veículo nas manobras de
viragem nas curvas. O sistema ESP controla para onde
comanda a direcção e a trajectória
realmente assumida pelo veículo. O sistema ESP aplica individualmente os
travões das rodas e actua sobre o
sistema de gestão do motor para
estabilizar o veículo.
OTQ057010L
OTQ057010R
Tipo volante à esquerda
Tipo volante à direita

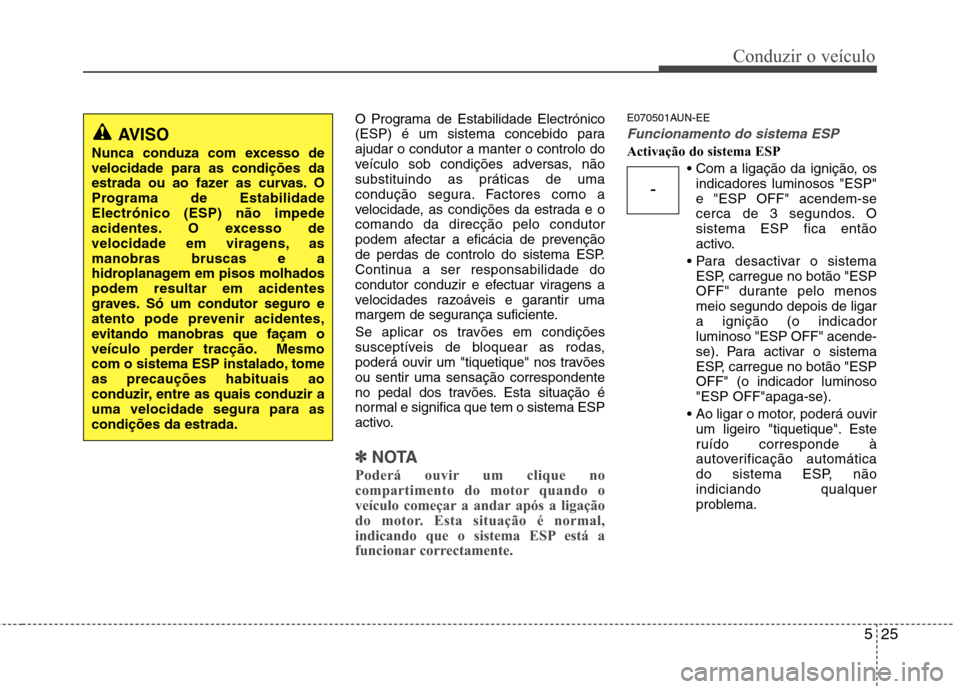

525
Conduzir o veículo
O Programa de Estabilidade Electrónico
(ESP) é um sistema concebido paraajudar o condutor a manter o controlo do
veículo sob condições adversas, nãosubstituindo as práticas de uma
condução segura. Factores como a
velocidade, as condições da estrada e ocomando da direcção pelo condutor
podem afectar a eficácia de prevenção
de perdas de controlo do sistema ESP.
Continua a ser responsabilidade do
condutor conduzir e efectuar viragens a
velocidades razoáveis e garantir uma
margem de segurança suficiente.
Se aplicar os travões em condições
susceptíveis de bloquear as rodas,
poderá ouvir um "tiquetique" nos travõesou sentir uma sensação correspondente
no pedal dos travões. Esta situação é
normal e significa que tem o sistema ESP
activo.
✽✽NOTA
Poderá ouvir um clique no
compartimento do motor quando o
veículo começar a andar após a ligação
do motor. Esta situação é normal,
indicando que o sistema ESP está a
funcionar correctamente.
E070501AUN-EE
Funcionamento do sistema ESP
Activação do sistema ESP indicadores luminosos "ESP" e "ESP OFF" acendem-se
cerca de 3 segundos. Osistema ESP fica então
activo.
ESP, carregue no botão "ESP
OFF" durante pelo menosmeio segundo depois de ligara ignição (o indicadorluminoso "ESP OFF" acende-
se). Para activar o sistema
ESP, carregue no botão "ESPOFF" (o indicador luminoso"ESP OFF"apaga-se).
um ligeiro "tiquetique". Este
ruído corresponde à
autoverificação automática
do sistema ESP, nãoindiciando qualquer
problema.
AVISO
Nunca conduza com excesso de velocidade para as condições da
estrada ou ao fazer as curvas. O
Programa de EstabilidadeElectrónico (ESP) não impede
acidentes. O excesso de
velocidade em viragens, asmanobras bruscas e a
hidroplanagem em pisos molhadospodem resultar em acidentes
graves. Só um condutor seguro e
atento pode prevenir acidentes,
evitando manobras que façam o
veículo perder tracção. Mesmo
com o sistema ESP instalado, tomeas precauções habituais ao
conduzir, entre as quais conduzir auma velocidade segura para ascondições da estrada.
-

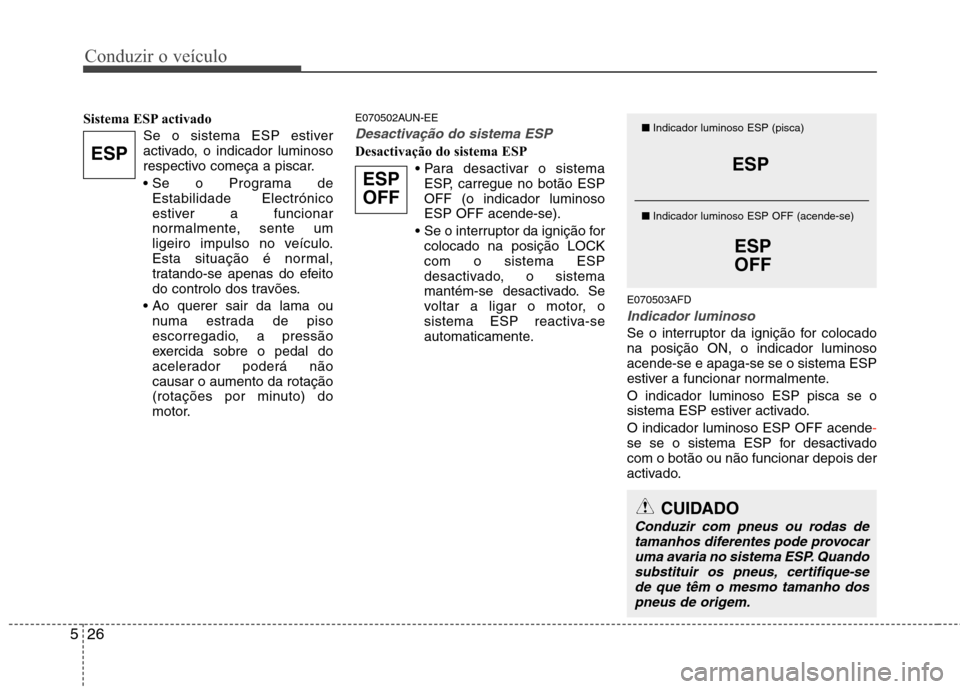

Conduzir o veículo
26
5
Sistema ESP activado
Se o sistema ESP estiver
activado, o indicador luminoso
respectivo começa a piscar.
Estabilidade Electrónico
estiver a funcionar
normalmente, sente um
ligeiro impulso no veículo.
Esta situação é normal,
tratando-se apenas do efeito
do controlo dos travões.
numa estrada de piso
escorregadio, a pressão
exercida sobre o pedal do
acelerador poderá nãocausar o aumento da rotação
(rotações por minuto) do
motor. E070502AUN-EE
Desactivação do sistema ESP
Desactivação do sistema ESP
ESP, carregue no botão ESP OFF (o indicador luminosoESP OFF acende-se).
colocado na posição LOCKcom o sistema ESP
desactivado, o sistema
mantém-se desactivado. Se
voltar a ligar o motor, o
sistema ESP reactiva-se
automaticamente. E070503AFD
Indicador luminoso
Se o interruptor da ignição for colocado na posição ON, o indicador luminosoacende-se e apaga-se se o sistema ESP
estiver a funcionar normalmente. O indicador luminoso ESP pisca se o
sistema ESP estiver activado. O indicador luminoso ESP OFF acende
-se se o sistema ESP for desactivado com o botão ou não funcionar depois der
activado.
ESP
OFFESP
ESPOFF
■
Indicador luminoso ESP (pisca)
■ Indicador luminoso ESP OFF (acende-se)
CUIDADO
Conduzir com pneus ou rodas de
tamanhos diferentes pode provocar uma avaria no sistema ESP. Quandosubstituir os pneus, certifique-se
de que têm o mesmo tamanho dos pneus de origem.
ESP

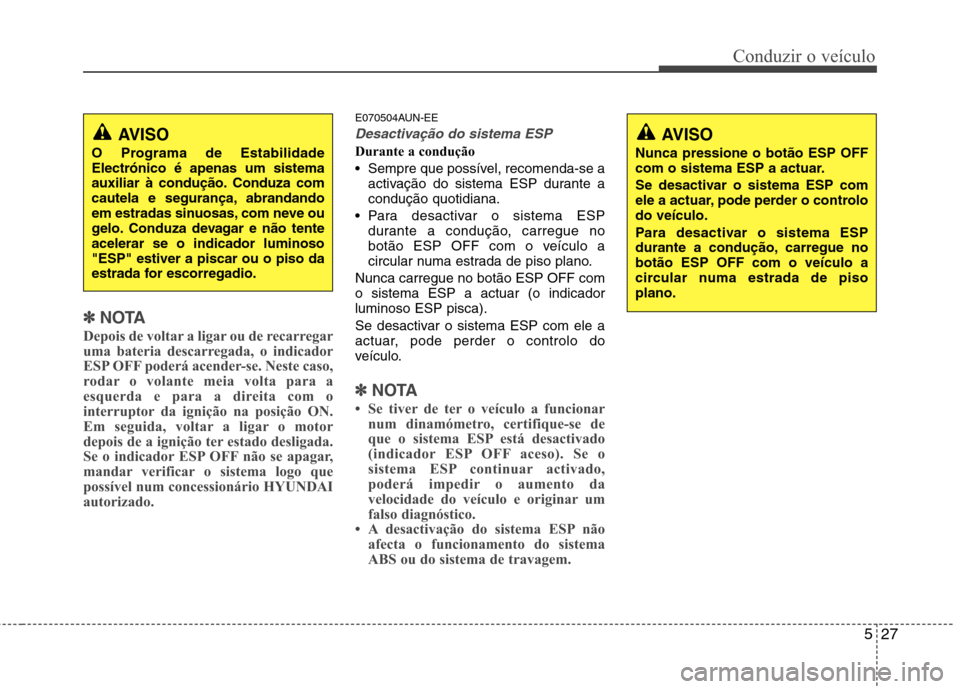

527
Conduzir o veículo
✽✽NOTA
Depois de voltar a ligar ou de recarregar
uma bateria descarregada, o indicador
ESP OFF poderá acender-se. Neste caso,
rodar o volante meia volta para a
esquerda e para a direita com o
interruptor da ignição na posição ON.
Em seguida, voltar a ligar o motor
depois de a ignição ter estado desligada.
Se o indicador ESP OFF não se apagar,
mandar verificar o sistema logo que
possível num concessionário HYUNDAI
autorizado.
E070504AUN-EE
Desactivação do sistema ESP
Durante a condução
Sempre que possível, recomenda-se a activação do sistema ESP durante a condução quotidiana.
Para desactivar o sistema ESP durante a condução, carregue no
botão ESP OFF com o veículo a
circular numa estrada de piso plano.
Nunca carregue no botão ESP OFF como sistema ESP a actuar (o indicadorluminoso ESP pisca).
Se desactivar o sistema ESP com ele a
actuar, pode perder o controlo do
veículo.
✽✽ NOTA
 Se tiver de ter o veículo a funcionar num dinamómetro, certifique-se de
que o sistema ESP está desactivado
(indicador ESP OFF aceso). Se o
sistema ESP continuar activado,
poderá impedir o aumento da
velocidade do veículo e originar um
falso diagnóstico.
 A desactivação do sistema ESP não afecta o funcionamento do sistema
ABS ou do sistema de travagem.
AVISO
O Programa de Estabilidade Electrónico é apenas um sistema
auxiliar à condução. Conduza com
cautela e segurança, abrandando
em estradas sinuosas, com neve ou
gelo. Conduza devagar e não tenteacelerar se o indicador luminoso"ESP" estiver a piscar ou o piso da
estrada for escorregadio.AVISO
Nunca pressione o botão ESP OFF
com o sistema ESP a actuar.
Se desactivar o sistema ESP com
ele a actuar, pode perder o controlodo veículo.
Para desactivar o sistema ESP
durante a condução, carregue nobotão ESP OFF com o veículo a
circular numa estrada de pisoplano.

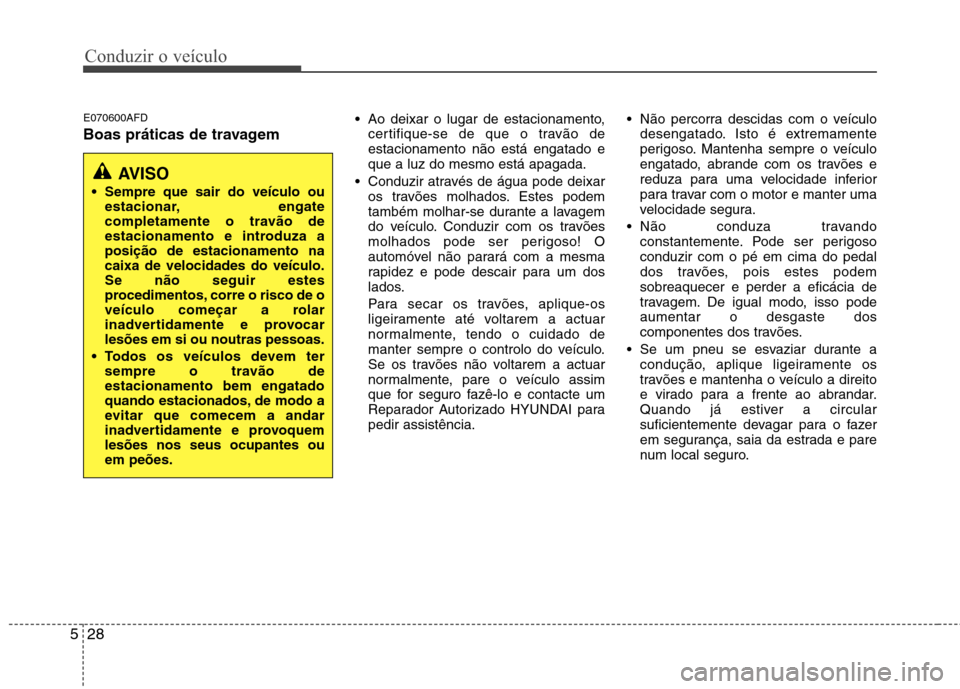

Conduzir o veículo
28
5
E070600AFD
Boas práticas de travagem Ao deixar o lugar de estacionamento,
certifique-se de que o travão de estacionamento não está engatado eque a luz do mesmo está apagada.
Conduzir através de água pode deixar os travões molhados. Estes podem
também molhar-se durante a lavagem
do veículo. Conduzir com os travões
molhados pode ser perigoso! O
automóvel não parará com a mesma
rapidez e pode descair para um dos
lados.
Para secar os travões, aplique-os
ligeiramente até voltarem a actuar
normalmente, tendo o cuidado de
manter sempre o controlo do veículo.
Se os travões não voltarem a actuar
normalmente, pare o veículo assim
que for seguro fazê-lo e contacte um
Reparador Autorizado HYUNDAI parapedir assistência. Não percorra descidas com o veículo
desengatado. Isto é extremamente
perigoso. Mantenha sempre o veículo
engatado, abrande com os travões e
reduza para uma velocidade inferior
para travar com o motor e manter uma
velocidade segura.
Não conduza travando constantemente. Pode ser perigosoconduzir com o pé em cima do pedal
dos travões, pois estes podemsobreaquecer e perder a eficácia de
travagem. De igual modo, isso podeaumentar o desgaste dos
componentes dos travões.
Se um pneu se esvaziar durante a condução, aplique ligeiramente os
travões e mantenha o veículo a direito
e virado para a frente ao abrandar.
Quando já estiver a circular
suficientemente devagar para o fazer
em segurança, saia da estrada e pare
num local seguro.
AVISO
Sempre que sair do veículo ou estacionar, engate
completamente o travão de
estacionamento e introduza aposição de estacionamento nacaixa de velocidades do veículo.Se não seguir estes
procedimentos, corre o risco de o
veículo começar a rolar
inadvertidamente e provocarlesões em si ou noutras pessoas.
Todos os veículos devem ter sempre o travão deestacionamento bem engatado
quando estacionados, de modo a
evitar que comecem a andar
inadvertidamente e provoquemlesões nos seus ocupantes ouem peões.
