Hyundai H-1 (Grand Starex) 2015 Manual del propietario (in Spanish)

Conducción
48 5

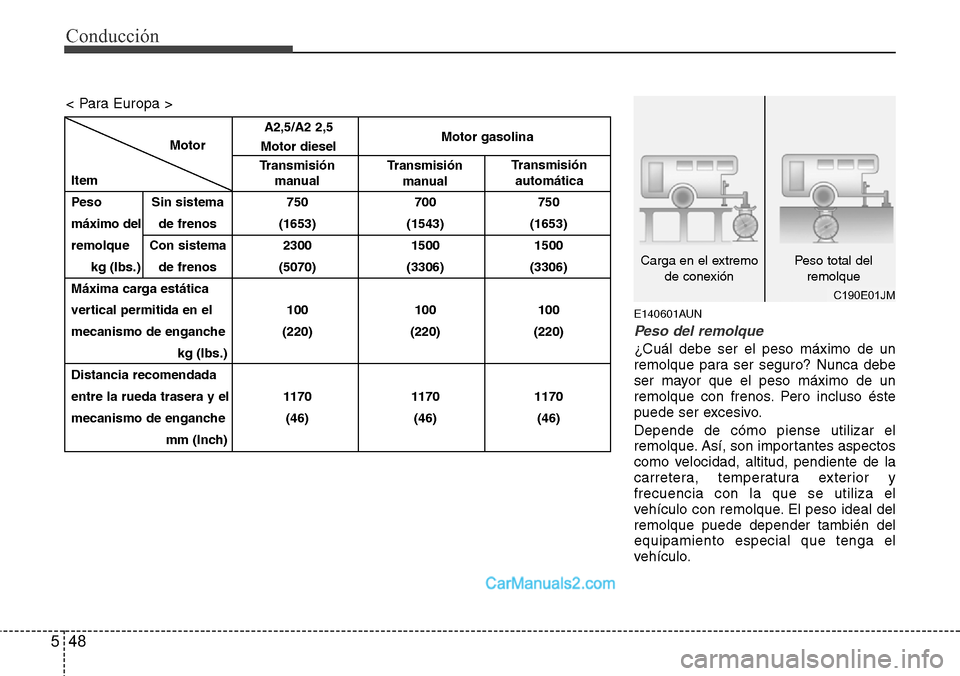

E140601AUN
Peso del remolque
¿Cuál debe ser el peso máximo de un
remolque para ser seguro? Nunca debe
ser mayor que el peso máximo de un
remolque con frenos. Pero incluso éste
puede ser excesivo.
Depende de cómo piense utilizar el
remolque. Así, son importantes aspectos
como velocidad, altitud, pendiente de la
carretera, temperatura exterior y
frecuencia con la que se utiliza el
vehículo con remolque. El peso ideal del
remolque puede depender también del
equipamiento especial que tenga el
vehículo.
C190E01JM
Carga en el extremo
de conexiónPeso total del
remolque
Motor
Item
Peso Sin sistema 750 700 750
máximo del de frenos (1653) (1543) (1653)
remolque Con sistema 2300 1500 1500
kg (Ibs.) de frenos (5070) (3306) (3306)
Máxima carga estática
vertical permitida en el 100 100 100
mecanismo de enganche (220) (220) (220)
kg (Ibs.)
Distancia recomendada
entre la rueda trasera y el 1170 1170 1170
mecanismo de enganche (46) (46) (46)
mm (Inch)
A2,5/A2 2,5
Motor dieselMotor gasolina
Transmisión
manualTransmisión
manualTransmisión
automática
< Para Europa >

549
Conducción

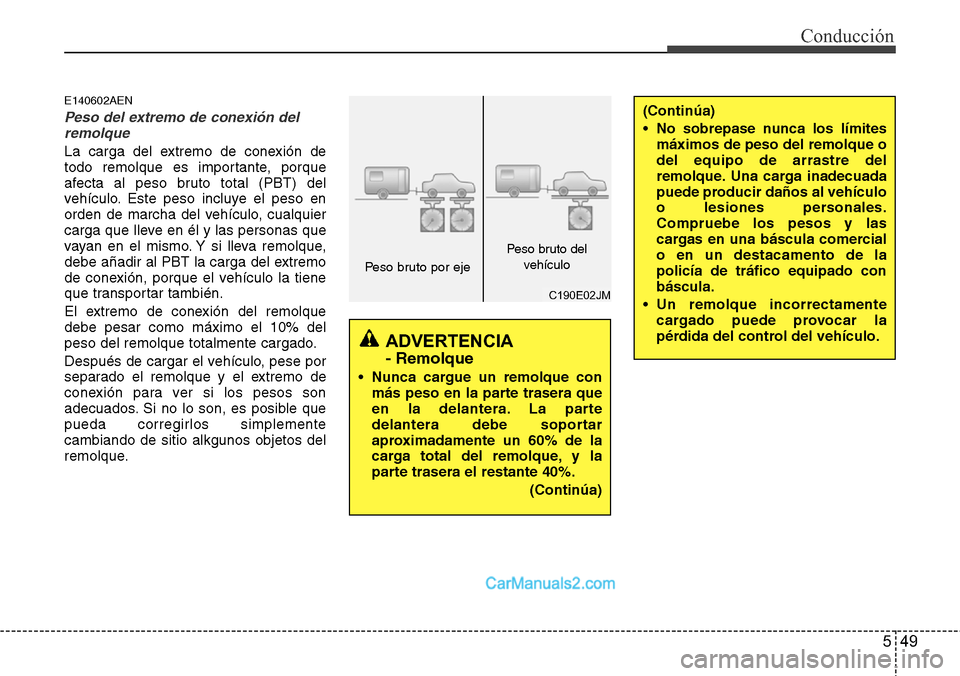

E140602AEN
Peso del extremo de conexión del
remolque
La carga del extremo de conexión de
todo remolque es importante, porque
afecta al peso bruto total (PBT) del
vehículo. Este peso incluye el peso en
orden de marcha del vehículo, cualquier
carga que lleve en él y las personas que
vayan en el mismo. Y si lleva remolque,
debe añadir al PBT la carga del extremo
de conexión, porque el vehículo la tiene
que transportar también.
El extremo de conexión del remolque
debe pesar como máximo el 10% del
peso del remolque totalmente cargado.
Después de cargar el vehículo, pese por
separado el remolque y el extremo de
conexión para ver si los pesos son
adecuados. Si no lo son, es posible que
pueda corregirlos simplemente
cambiando de sitio alkgunos objetos del
remolque.
ADVERTENCIA
- Remolque
• Nunca cargue un remolque con
más peso en la parte trasera que
en la delantera. La parte
delantera debe soportar
aproximadamente un 60% de la
carga total del remolque, y la
parte trasera el restante 40%.
(Continúa)
C190E02JM
Peso bruto por eje
Peso bruto del
vehículo
(Continúa)
• No sobrepase nunca los límites
máximos de peso del remolque o
del equipo de arrastre del
remolque. Una carga inadecuada
puede producir daños al vehículo
o lesiones personales.
Compruebe los pesos y las
cargas en una báscula comercial
o en un destacamento de la
policía de tráfico equipado con
báscula.
• Un remolque incorrectamente
cargado puede provocar la
pérdida del control del vehículo.

Conducción
50 5

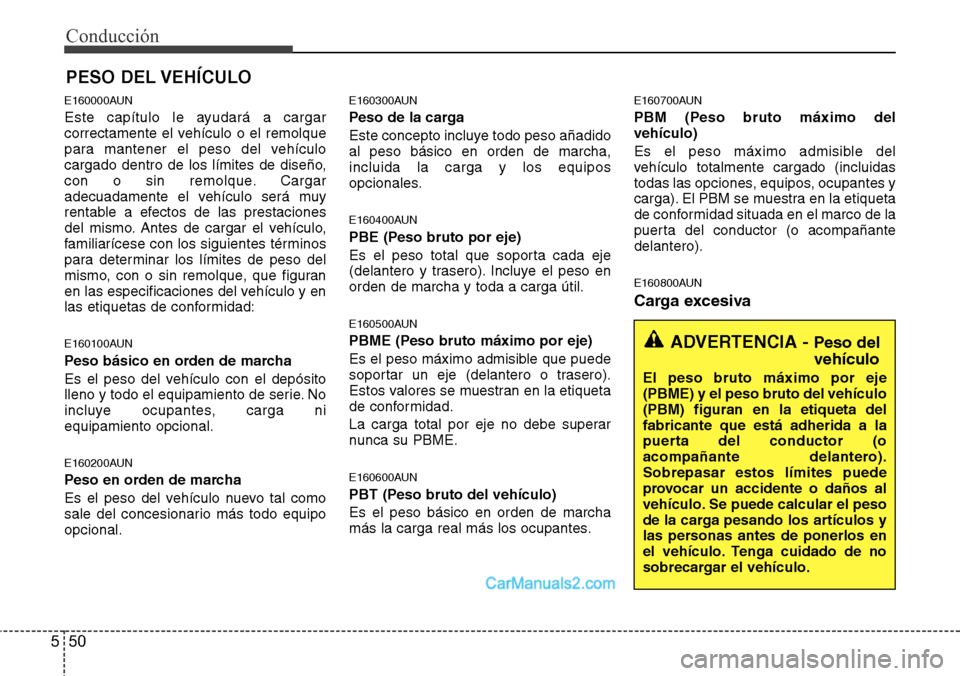

E160000AUN
Este capítulo le ayudará a cargar
correctamente el vehículo o el remolque
para mantener el peso del vehículo
cargado dentro de los límites de diseño,
con o sin remolque. Cargar
adecuadamente el vehículo será muy
rentable a efectos de las prestaciones
del mismo. Antes de cargar el vehículo,
familiarícese con los siguientes términos
para determinar los límites de peso del
mismo, con o sin remolque, que figuran
en las especificaciones del vehículo y en
las etiquetas de conformidad:
E160100AUN
Peso básico en orden de marcha
Es el peso del vehículo con el depósito
lleno y todo el equipamiento de serie. No
incluye ocupantes, carga ni
equipamiento opcional.
E160200AUN
Peso en orden de marcha
Es el peso del vehículo nuevo tal como
sale del concesionario más todo equipo
opcional.
E160300AUN
Peso de la carga
Este concepto incluye todo peso añadido
al peso básico en orden de marcha,
incluida la carga y los equipos
opcionales.
E160400AUN
PBE (Peso bruto por eje)
Es el peso total que soporta cada eje
(delantero y trasero). Incluye el peso en
orden de marcha y toda a carga útil.
E160500AUN
PBME (Peso bruto máximo por eje)
Es el peso máximo admisible que puede
soportar un eje (delantero o trasero).
Estos valores se muestran en la etiqueta
de conformidad.
La carga total por eje no debe superar
nunca su PBME.
E160600AUN
PBT (Peso bruto del vehículo)
Es el peso básico en orden de marcha
más la carga real más los ocupantes.
E160700AUN
PBM (Peso bruto máximo del
vehículo)
Es el peso máximo admisible del
vehículo totalmente cargado (incluidas
todas las opciones, equipos, ocupantes y
carga). El PBM se muestra en la etiqueta
de conformidad situada en el marco de la
puerta del conductor (o acompañante
delantero).
E160800AUN
Carga excesiva
PESO DEL VEHÍCULO
ADVERTENCIA - Peso del
vehículo
El peso bruto máximo por eje
(PBME) y el peso bruto del vehículo
(PBM) figuran en la etiqueta del
fabricante que está adherida a la
puerta del conductor (o
acompañante delantero).
Sobrepasar estos límites puede
provocar un accidente o daños al
vehículo. Se puede calcular el peso
de la carga pesando los artículos y
las personas antes de ponerlos en
el vehículo. Tenga cuidado de no
sobrecargar el vehículo.

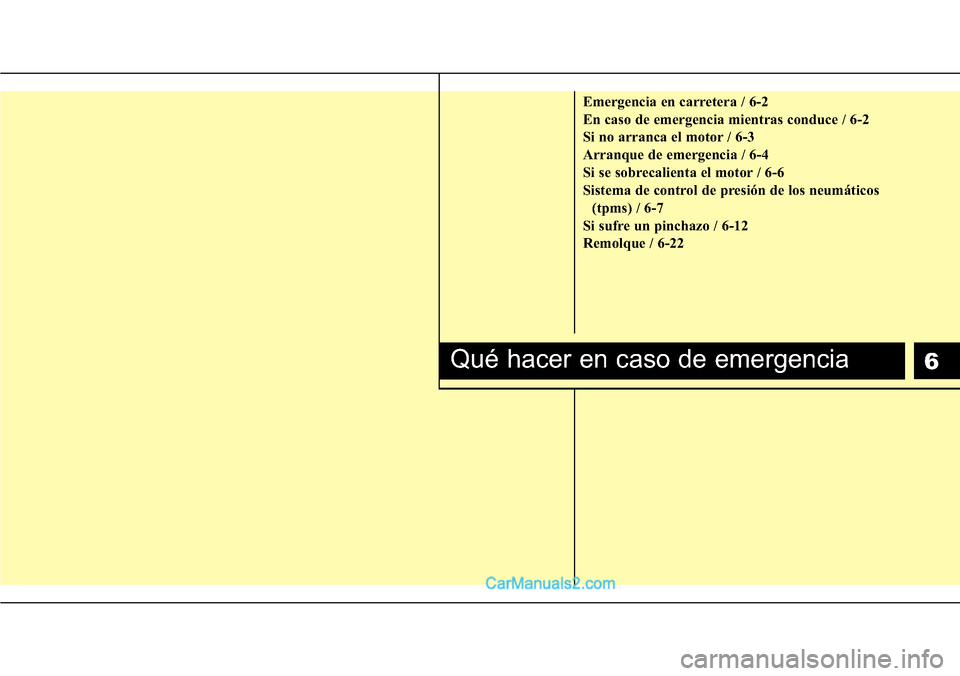

6
Emergencia en carretera / 6-2
En caso de emergencia mientras conduce / 6-2
Si no arranca el motor / 6-3
Arranque de emergencia / 6-4
Si se sobrecalienta el motor / 6-6
Sistema de control de presión de los neumáticos
(tpms) / 6-7
Si sufre un pinchazo / 6-12
Remolque / 6-22
Qué hacer en caso de emergencia

Qué hacer en caso de emergencia
2 6

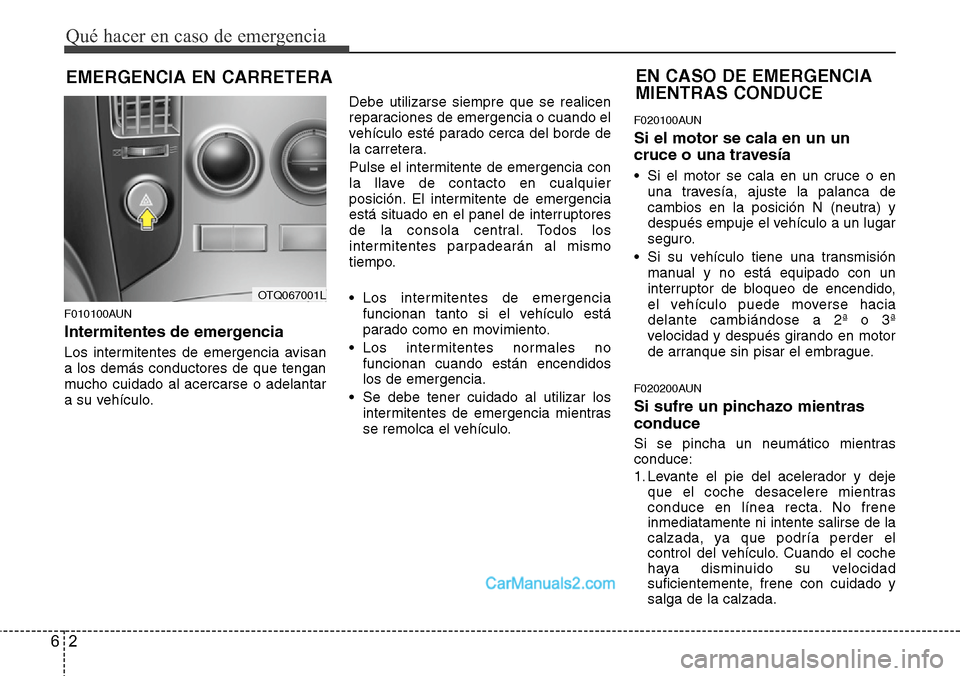

EMERGENCIA EN CARRETERA
F010100AUN
Intermitentes de emergencia
Los intermitentes de emergencia avisan
a los demás conductores de que tengan
mucho cuidado al acercarse o adelantar
a su vehículo.Debe utilizarse siempre que se realicen
reparaciones de emergencia o cuando el
vehículo esté parado cerca del borde de
la carretera.
Pulse el intermitente de emergencia con
la llave de contacto en cualquier
posición. El intermitente de emergencia
está situado en el panel de interruptores
de la consola central. Todos los
intermitentes parpadearán al mismo
tiempo.
• Los intermitentes de emergencia
funcionan tanto si el vehículo está
parado como en movimiento.
• Los intermitentes normales no
funcionan cuando están encendidos
los de emergencia.
• Se debe tener cuidado al utilizar los
intermitentes de emergencia mientras
se remolca el vehículo.
F020100AUN
Si el motor se cala en un un
cruce o una travesía
• Si el motor se cala en un cruce o en
una travesía, ajuste la palanca de
cambios en la posición N (neutra) y
después empuje el vehículo a un lugar
seguro.
• Si su vehículo tiene una transmisión
manual y no está equipado con un
interruptor de bloqueo de encendido,
el vehículo puede moverse hacia
delante cambiándose a 2ª o 3ª
velocidad y después girando en motor
de arranque sin pisar el embrague.
F020200AUN
Si sufre un pinchazo mientras
conduce
Si se pincha un neumático mientras
conduce:
1. Levante el pie del acelerador y deje
que el coche desacelere mientras
conduce en línea recta. No frene
inmediatamente ni intente salirse de la
calzada, ya que podría perder el
control del vehículo. Cuando el coche
haya disminuido su velocidad
suficientemente, frene con cuidado y
salga de la calzada.
EN CASO DE EMERGENCIA
MIENTRAS CONDUCE
OTQ067001L

63
Qué hacer en caso de emergencia

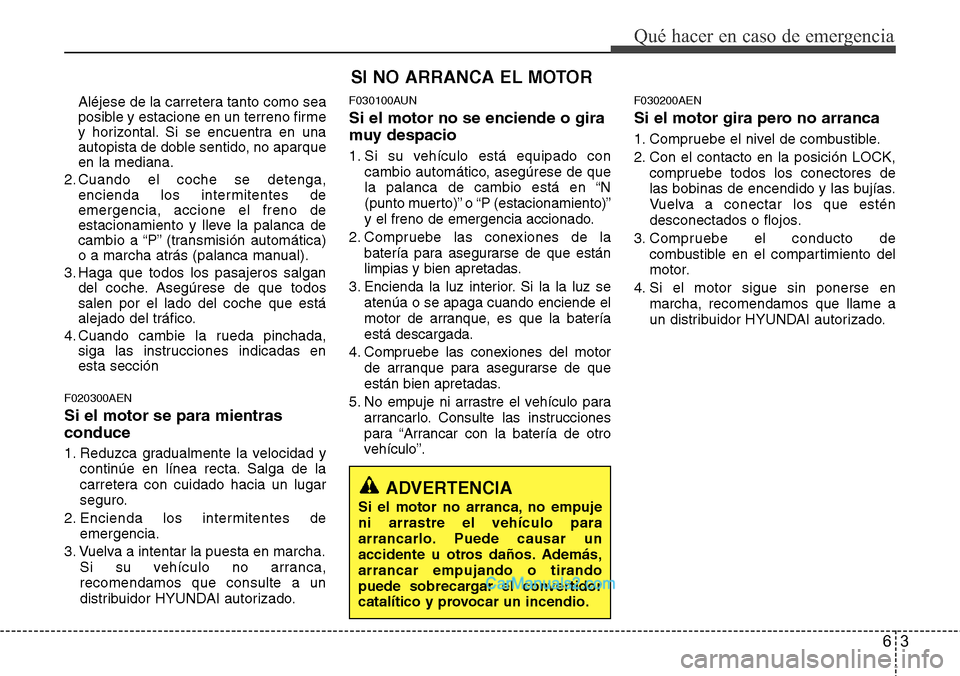

Aléjese de la carretera tanto como sea
posible y estacione en un terreno firme
y horizontal. Si se encuentra en una
autopista de doble sentido, no aparque
en la mediana.
2. Cuando el coche se detenga,
encienda los intermitentes de
emergencia, accione el freno de
estacionamiento y lleve la palanca de
cambio a “P” (transmisión automática)
o a marcha atrás (palanca manual).
3. Haga que todos los pasajeros salgan
del coche. Asegúrese de que todos
salen por el lado del coche que está
alejado del tráfico.
4. Cuando cambie la rueda pinchada,
siga las instrucciones indicadas en
esta sección
F020300AEN
Si el motor se para mientras
conduce
1. Reduzca gradualmente la velocidad y
continúe en línea recta. Salga de la
carretera con cuidado hacia un lugar
seguro.
2. Encienda los intermitentes de
emergencia.
3. Vuelva a intentar la puesta en marcha.
Si su vehículo no arranca,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
F030100AUN
Si el motor no se enciende o gira
muy despacio
1. Si su vehículo está equipado con
cambio automático, asegúrese de que
la palanca de cambio está en “N
(punto muerto)” o “P (estacionamiento)”
y el freno de emergencia accionado.
2. Compruebe las conexiones de la
batería para asegurarse de que están
limpias y bien apretadas.
3. Encienda la luz interior. Si la la luz se
atenúa o se apaga cuando enciende el
motor de arranque, es que la batería
está descargada.
4. Compruebe las conexiones del motor
de arranque para asegurarse de que
están bien apretadas.
5. No empuje ni arrastre el vehículo para
arrancarlo. Consulte las instrucciones
para “Arrancar con la batería de otro
vehículo”.
F030200AEN
Si el motor gira pero no arranca
1. Compruebe el nivel de combustible.
2. Con el contacto en la posición LOCK,
compruebe todos los conectores de
las bobinas de encendido y las bujías.
Vuelva a conectar los que estén
desconectados o flojos.
3. Compruebe el conducto de
combustible en el compartimiento del
motor.
4. Si el motor sigue sin ponerse en
marcha, recomendamos que llame a
un distribuidor HYUNDAI autorizado.
SI NO ARRANCA EL MOTOR
ADVERTENCIA
Si el motor no arranca, no empuje
ni arrastre el vehículo para
arrancarlo. Puede causar un
accidente u otros daños. Además,
arrancar empujando o tirando
puede sobrecargar el convertidor
catalítico y provocar un incendio.

Qué hacer en caso de emergencia
4 6

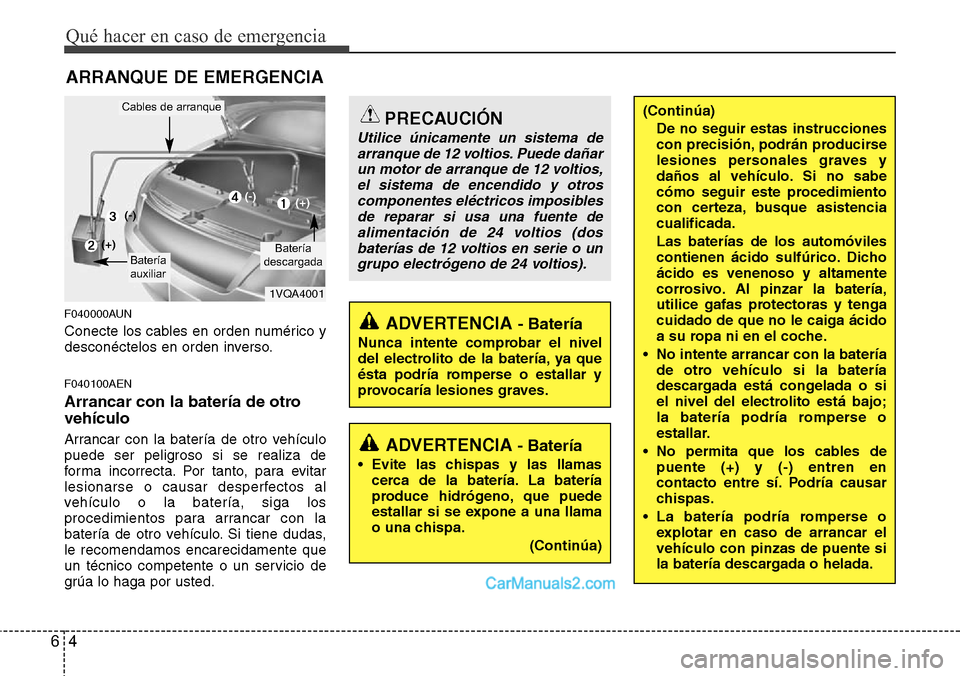

ARRANQUE DE EMERGENCIA
F040000AUN
Conecte los cables en orden numérico y
desconéctelos en orden inverso.
F040100AEN
Arrancar con la batería de otro
vehículo
Arrancar con la batería de otro vehículo
puede ser peligroso si se realiza de
forma incorrecta. Por tanto, para evitar
lesionarse o causar desperfectos al
vehículo o la batería, siga los
procedimientos para arrancar con la
batería de otro vehículo. Si tiene dudas,
le recomendamos encarecidamente que
un técnico competente o un servicio de
grúa lo haga por usted.
PRECAUCIÓN
Utilice únicamente un sistema de
arranque de 12 voltios. Puede dañar
un motor de arranque de 12 voltios,
el sistema de encendido y otros
componentes eléctricos imposibles
de reparar si usa una fuente de
alimentación de 24 voltios (dos
baterías de 12 voltios en serie o un
grupo electrógeno de 24 voltios).
ADVERTENCIA - Batería
Nunca intente comprobar el nivel
del electrolito de la batería, ya que
ésta podría romperse o estallar y
provocaría lesiones graves.
1VQA4001
Batería
descargada
Cables de arranque
Batería
auxiliar
(-)
(+)
(+)(-)
(Continúa)
De no seguir estas instrucciones
con precisión, podrán producirse
lesiones personales graves y
daños al vehículo. Si no sabe
cómo seguir este procedimiento
con certeza, busque asistencia
cualificada.
Las baterías de los automóviles
contienen ácido sulfúrico. Dicho
ácido es venenoso y altamente
corrosivo. Al pinzar la batería,
utilice gafas protectoras y tenga
cuidado de que no le caiga ácido
a su ropa ni en el coche.
• No intente arrancar con la batería
de otro vehículo si la batería
descargada está congelada o si
el nivel del electrolito está bajo;
la batería podría romperse o
estallar.
• No permita que los cables de
puente (+) y (-) entren en
contacto entre sí. Podría causar
chispas.
• La batería podría romperse o
explotar en caso de arrancar el
vehículo con pinzas de puente si
la batería descargada o helada.
ADVERTENCIA- Batería
• Evite las chispas y las llamas
cerca de la batería. La batería
produce hidrógeno, que puede
estallar si se expone a una llama
o una chispa.
(Continúa)

65
Qué hacer en caso de emergencia
F040101AEN

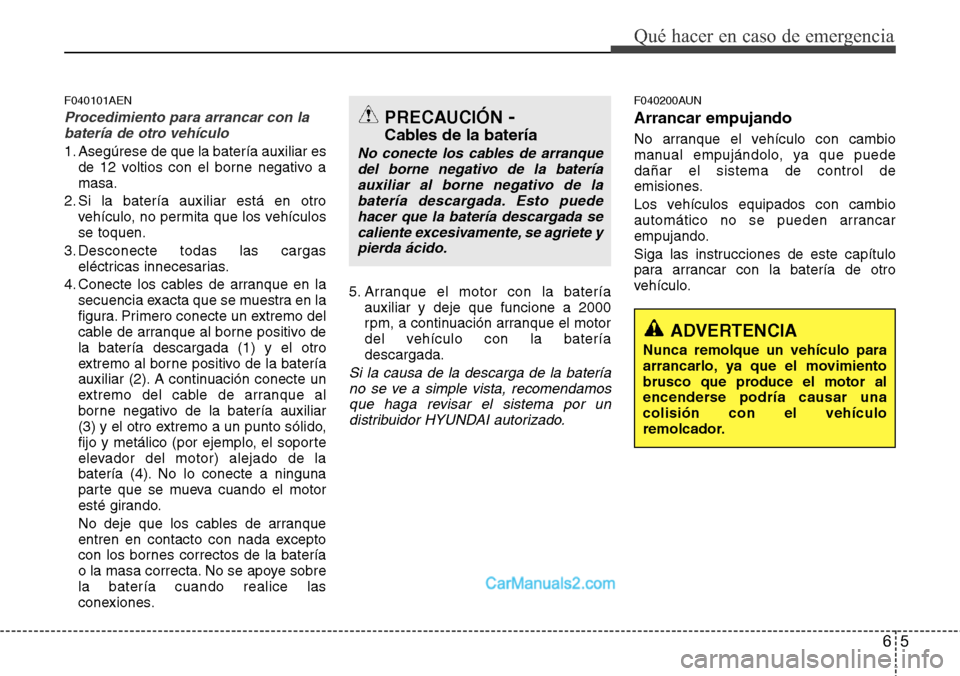

Procedimiento para arrancar con la
batería de otro vehículo
1. Asegúrese de que la batería auxiliar es
de 12 voltios con el borne negativo a
masa.
2. Si la batería auxiliar está en otro
vehículo, no permita que los vehículos
se toquen.
3. Desconecte todas las cargas
eléctricas innecesarias.
4. Conecte los cables de arranque en la
secuencia exacta que se muestra en la
figura. Primero conecte un extremo del
cable de arranque al borne positivo de
la batería descargada (1) y el otro
extremo al borne positivo de la batería
auxiliar (2). A continuación conecte un
extremo del cable de arranque al
borne negativo de la batería auxiliar
(3) y el otro extremo a un punto sólido,
fijo y metálico (por ejemplo, el soporte
elevador del motor) alejado de la
batería (4). No lo conecte a ninguna
parte que se mueva cuando el motor
esté girando.
No deje que los cables de arranque
entren en contacto con nada excepto
con los bornes correctos de la batería
o la masa correcta. No se apoye sobre
la batería cuando realice las
conexiones.5. Arranque el motor con la batería
auxiliar y deje que funcione a 2000
rpm, a continuación arranque el motor
del vehículo con la batería
descargada.
Si la causa de la descarga de la batería
no se ve a simple vista, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
F040200AUN
Arrancar empujando
No arranque el vehículo con cambio
manual empujándolo, ya que puede
dañar el sistema de control de
emisiones.
Los vehículos equipados con cambio
automático no se pueden arrancar
empujando.
Siga las instrucciones de este capítulo
para arrancar con la batería de otro
vehículo.
PRECAUCIÓN-
Cables de la batería
No conecte los cables de arranque
del borne negativo de la batería
auxiliar al borne negativo de la
batería descargada. Esto puede
hacer que la batería descargada se
caliente excesivamente, se agriete y
pierda ácido.
ADVERTENCIA
Nunca remolque un vehículo para
arrancarlo, ya que el movimiento
brusco que produce el motor al
encenderse podría causar una
colisión con el vehículo
remolcador.

Qué hacer en caso de emergencia
6 6

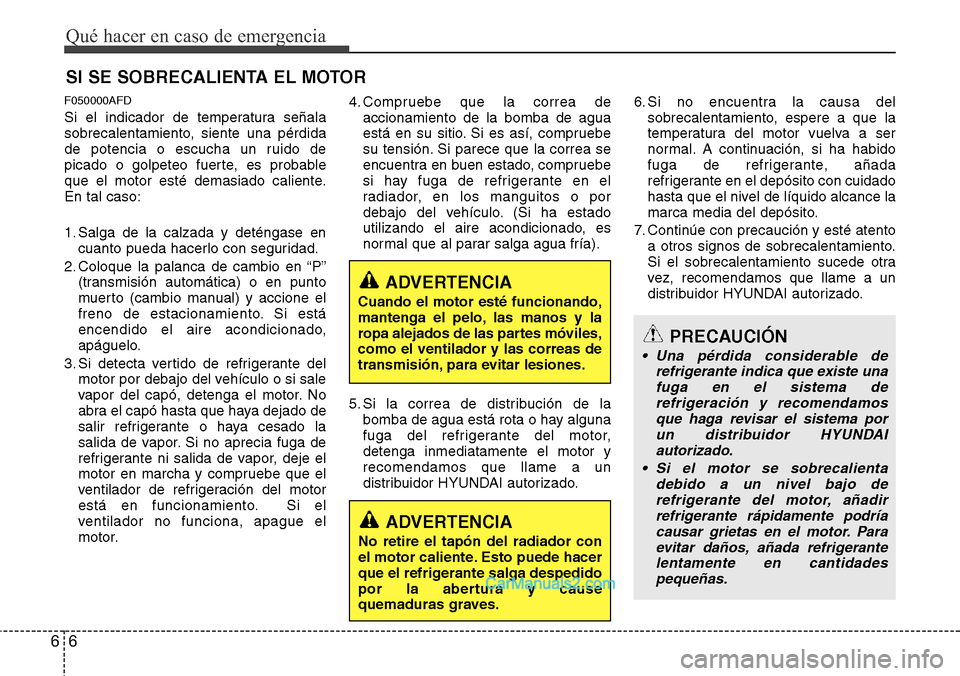

SI SE SOBRECALIENTA EL MOTOR
F050000AFD
Si el indicador de temperatura señala
sobrecalentamiento, siente una pérdida
de potencia o escucha un ruido de
picado o golpeteo fuerte, es probable
que el motor esté demasiado caliente.
En tal caso:
1. Salga de la calzada y deténgase en
cuanto pueda hacerlo con seguridad.
2. Coloque la palanca de cambio en “P”
(transmisión automática) o en punto
muerto (cambio manual) y accione el
freno de estacionamiento. Si está
encendido el aire acondicionado,
apáguelo.
3. Si detecta vertido de refrigerante del
motor por debajo del vehículo o si sale
vapor del capó, detenga el motor. No
abra el capó hasta que haya dejado de
salir refrigerante o haya cesado la
salida de vapor. Si no aprecia fuga de
refrigerante ni salida de vapor, deje el
motor en marcha y compruebe que el
ventilador de refrigeración del motor
está en funcionamiento. Si el
ventilador no funciona, apague el
motor.4. Compruebe que la correa de
accionamiento de la bomba de agua
está en su sitio. Si es así, compruebe
su tensión. Si parece que la correa se
encuentra en buen estado, compruebe
si hay fuga de refrigerante en el
radiador, en los manguitos o por
debajo del vehículo. (Si ha estado
utilizando el aire acondicionado, es
normal que al parar salga agua fría).
5. Si la correa de distribución de la
bomba de agua está rota o hay alguna
fuga del refrigerante del motor,
detenga inmediatamente el motor y
recomendamos que llame a un
distribuidor HYUNDAI autorizado.6. Si no encuentra la causa del
sobrecalentamiento, espere a que la
temperatura del motor vuelva a ser
normal. A continuación, si ha habido
fuga de refrigerante, añada
refrigerante en el depósito con cuidado
hasta que el nivel de líquido alcance la
marca media del depósito.
7. Continúe con precaución y esté atento
a otros signos de sobrecalentamiento.
Si el sobrecalentamiento sucede otra
vez, recomendamos que llame a un
distribuidor HYUNDAI autorizado.
ADVERTENCIA
Cuando el motor esté funcionando,
mantenga el pelo, las manos y la
ropa alejados de las partes móviles,
como el ventilador y las correas de
transmisión, para evitar lesiones.
PRECAUCIÓN
• Una pérdida considerable de
refrigerante indica que existe una
fuga en el sistema de
refrigeración y recomendamos
que haga revisar el sistema por
un distribuidor HYUNDAI
autorizado.
• Si el motor se sobrecalienta
debido a un nivel bajo de
refrigerante del motor, añadir
refrigerante rápidamente podría
causar grietas en el motor. Para
evitar daños, añada refrigerante
lentamente en cantidades
pequeñas.
ADVERTENCIA
No retire el tapón del radiador con
el motor caliente. Esto puede hacer
que el refrigerante salga despedido
por la abertura y cause
quemaduras graves.

67
Qué hacer en caso de emergencia
SISTEMA DE CONTROL DE PRESIÓN DE LOS NEUMÁTICOS (TPMS) (OPCIONAL)
Avisador de presión baja de los
neumáticos / Indicador de fallo del
TPMSCada neumático, incluido el de
repuesto (si se suministra), debe
comprobarse una vez al mes con
temperaturas frías y debe inflarse
con la presión de inflado
recomendada por el fabricante del
vehículo, indicada en la placa
situada en el vehículo o en la
etiqueta de presión de inflado de los
neumáticos. (Si su vehículo tiene
neumáticos de un tamaño diferente
al indicado en la placa del vehículo o
en la etiqueta de presión de inflado,
debe determinar la presión de
inflado correcta para estos
neumáticos).Como una característica de
seguridad añadida, su vehículo ha
sido equipado con un sistema de
control de presión de los neumáticos
(TPMS) que ilumina un avisador de
baja presión de los neumáticos si
uno o más neumáticos están por
debajo de la presión de inflado
correcta. Por ello, cuando se ilumine
el dispositivo avisador de presión
baja de los neumáticos, debe parar y
comprobar sus neumáticos lo antes
posible e inflarlos a la presión
adecuada. Conducir con neumáticos
por debajo de la presión adecuada
provoca un sobrecalentamiento de
los mismos y puede causar un fallo
de los neumáticos. Una presión baja
en los neumáticos reduce el ahorro
de combustible y la vida útil de los
neumáticos y puede afectar al
manejo del vehículo y a las
características de frenada.
ADVERTENCIA
Inflar poco o en exceso los
neumáticos puede acortar su
vida útil, afectar de forma
negativa el manejo del vehículo
y causar un fallo repentino de
los neumáticos, lo cual podría
causar la pérdida de control del
vehículo y provocar un
accidente.
