Hyundai H-1 (Grand Starex) 2015 Manual del propietario (in Spanish)

Conducción

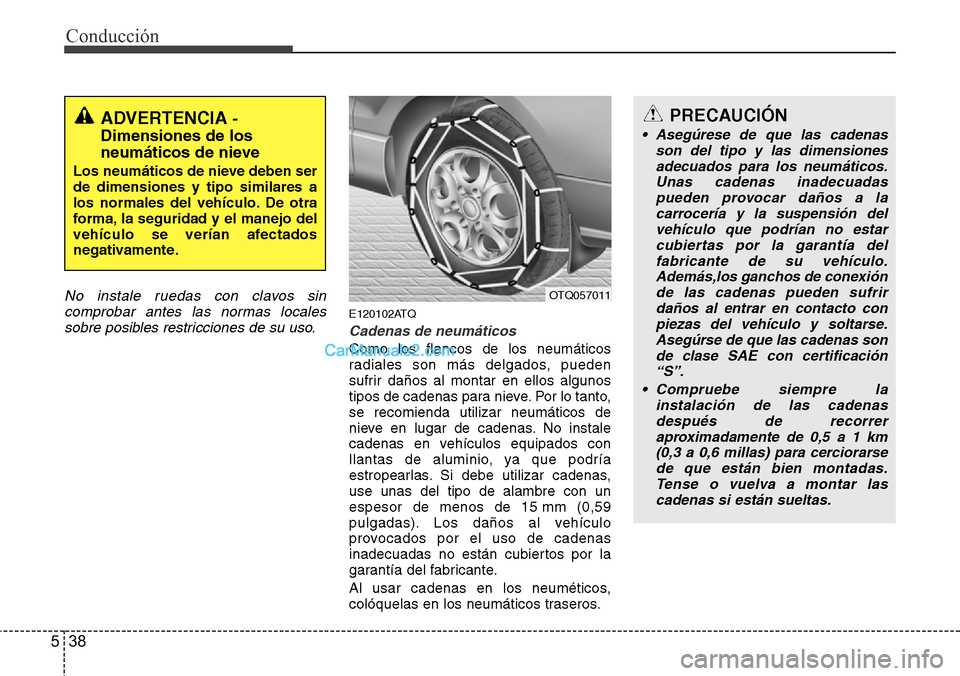

38 5
No instale ruedas con clavos sin
comprobar antes las normas locales
sobre posibles restricciones de su uso.
E120102ATQ
Cadenas de neumáticos
Como los flancos de los neumáticos
radiales son más delgados, pueden
sufrir daños al montar en ellos algunos
tipos de cadenas para nieve. Por lo tanto,
se recomienda utilizar neumáticos de
nieve en lugar de cadenas. No instale
cadenas en vehículos equipados con
llantas de aluminio, ya que podría
estropearlas. Si debe utilizar cadenas,
use unas del tipo de alambre con un
espesor de menos de 15 mm (0,59
pulgadas). Los daños al vehículo
provocados por el uso de cadenas
inadecuadas no están cubiertos por la
garantía del fabricante.
Al usar cadenas en los neuméticos,
colóquelas en los neumáticos traseros.
ADVERTENCIA-
Dimensiones de los
neumáticos de nieve
Los neumáticos de nieve deben ser
de dimensiones y tipo similares a
los normales del vehículo. De otra
forma, la seguridad y el manejo del
vehículo se verían afectados
negativamente.
OTQ057011
PRECAUCIÓN
• Asegúrese de que las cadenas
son del tipo y las dimensiones
adecuados para los neumáticos.
Unas cadenas inadecuadas
pueden provocar daños a la
carrocería y la suspensión del
vehículo que podrían no estar
cubiertas por la garantía del
fabricante de su vehículo.
Además,los ganchos de conexión
de las cadenas pueden sufrir
daños al entrar en contacto con
piezas del vehículo y soltarse.
Asegúrse de que las cadenas son
de clase SAE con certificación
“S”.
• Compruebe siempre la
instalación de las cadenas
después de recorrer
aproximadamente de 0,5 a 1 km
(0,3 a 0,6 millas) para cerciorarse
de que están bien montadas.
Tense o vuelva a montar las
cadenas si están sueltas.

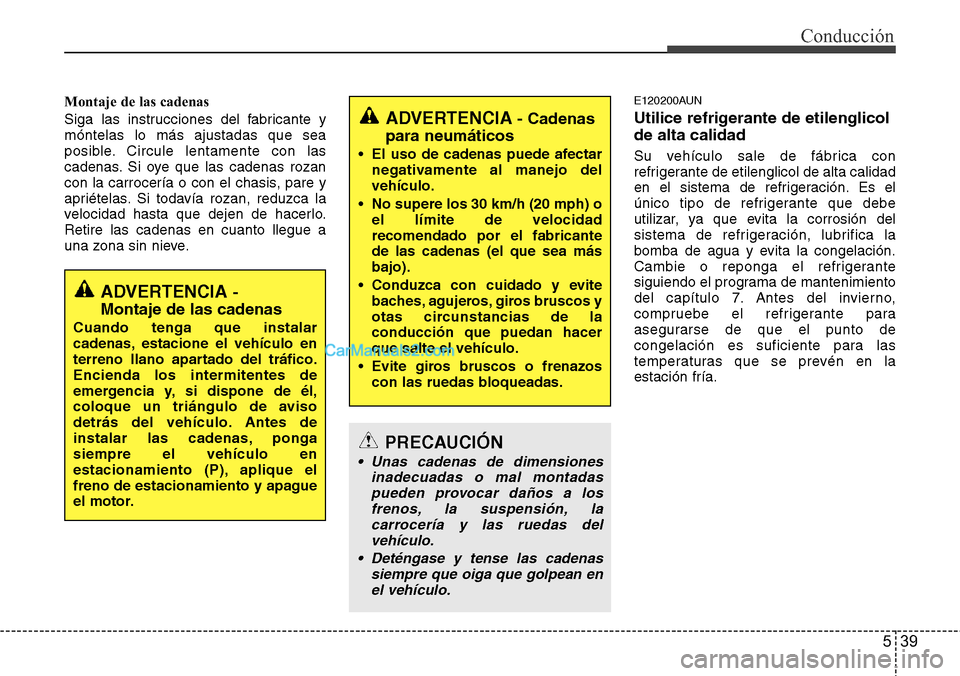

539
Conducción
Montaje de las cadenas
Siga las instrucciones del fabricante y
móntelas lo más ajustadas que sea
posible. Circule lentamente con las
cadenas. Si oye que las cadenas rozan
con la carrocería o con el chasis, pare y
apriételas. Si todavía rozan, reduzca la
velocidad hasta que dejen de hacerlo.
Retire las cadenas en cuanto llegue a
una zona sin nieve.E120200AUN
Utilice refrigerante de etilenglicol
de alta calidad
Su vehículo sale de fábrica con
refrigerante de etilenglicol de alta calidad
en el sistema de refrigeración. Es el
único tipo de refrigerante que debe
utilizar, ya que evita la corrosión del
sistema de refrigeración, lubrifica la
bomba de agua y evita la congelación.
Cambie o reponga el refrigerante
siguiendo el programa de mantenimiento
del capítulo 7. Antes del invierno,
compruebe el refrigerante para
asegurarse de que el punto de
congelación es suficiente para las
temperaturas que se prevén en la
estación fría.
ADVERTENCIA -
Montaje de las cadenas
Cuando tenga que instalar
cadenas, estacione el vehículo en
terreno llano apartado del tráfico.
Encienda los intermitentes de
emergencia y, si dispone de él,
coloque un triángulo de aviso
detrás del vehículo. Antes de
instalar las cadenas, ponga
siempre el vehículo en
estacionamiento (P), aplique el
freno de estacionamiento y apague
el motor.
ADVERTENCIA- Cadenas
para neumáticos
• El uso de cadenas puede afectar
negativamente al manejo del
vehículo.
• No supere los 30 km/h (20 mph) o
el límite de velocidad
recomendado por el fabricante
de las cadenas (el que sea más
bajo).
• Conduzca con cuidado y evite
baches, agujeros, giros bruscos y
otas circunstancias de la
conducción que puedan hacer
que salte el vehículo.
• Evite giros bruscos o frenazos
con las ruedas bloqueadas.
PRECAUCIÓN
• Unas cadenas de dimensiones
inadecuadas o mal montadas
pueden provocar daños a los
frenos, la suspensión, la
carrocería y las ruedas del
vehículo.
• Deténgase y tense las cadenas
siempre que oiga que golpean en
el vehículo.

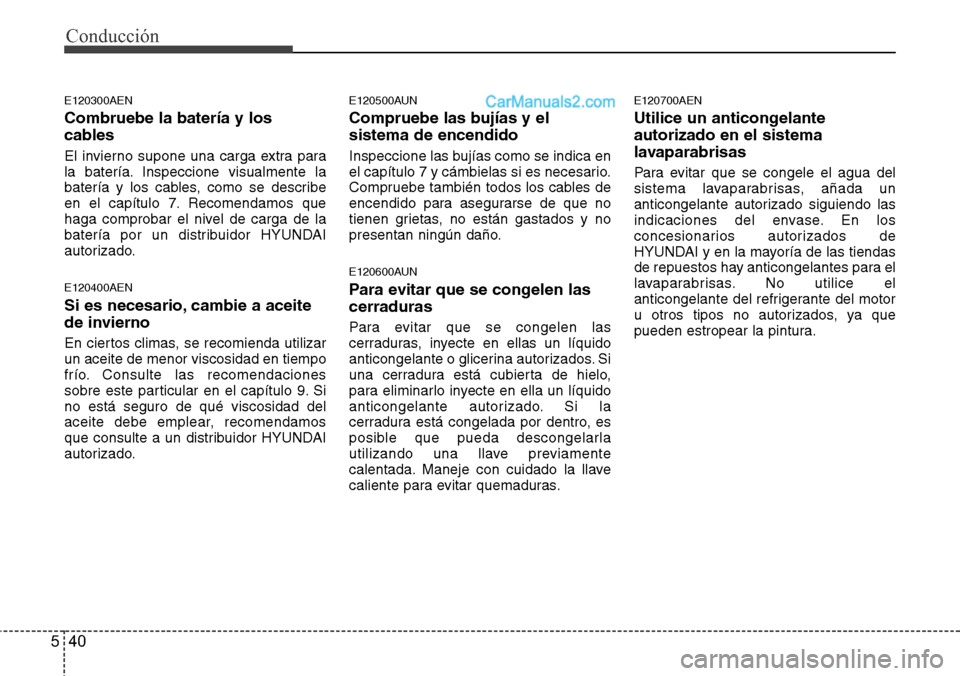

Conducción
40 5
E120300AEN
Combruebe la batería y los
cables
El invierno supone una carga extra para
la batería. Inspeccione visualmente la
batería y los cables, como se describe
en el capítulo 7. Recomendamos que
haga comprobar el nivel de carga de la
batería por un distribuidor HYUNDAI
autorizado.
E120400AEN
Si es necesario, cambie a aceite
de invierno
En ciertos climas, se recomienda utilizar
un aceite de menor viscosidad en tiempo
frío. Consulte las recomendaciones
sobre este particular en el capítulo 9. Si
no está seguro de qué viscosidad del
aceite debe emplear, recomendamos
que consulte a un distribuidor HYUNDAI
autorizado.
E120500AUN
Compruebe las bujías y el
sistema de encendido
Inspeccione las bujías como se indica en
el capítulo 7 y cámbielas si es necesario.
Compruebe también todos los cables de
encendido para asegurarse de que no
tienen grietas, no están gastados y no
presentan ningún daño.
E120600AUN
Para evitar que se congelen las
cerraduras
Para evitar que se congelen las
cerraduras, inyecte en ellas un líquido
anticongelante o glicerina autorizados. Si
una cerradura está cubierta de hielo,
para eliminarlo inyecte en ella un líquido
anticongelante autorizado. Si la
cerradura está congelada por dentro, es
posible que pueda descongelarla
utilizando una llave previamente
calentada. Maneje con cuidado la llave
caliente para evitar quemaduras.
E120700AEN
Utilice un anticongelante
autorizado en el sistema
lavaparabrisas
Para evitar que se congele el agua del
sistema lavaparabrisas, añada un
anticongelante autorizado siguiendo las
indicaciones del envase. En los
concesionarios autorizados de
HYUNDAI y en la mayoría de las tiendas
de repuestos hay anticongelantes para el
lavaparabrisas. No utilice el
anticongelante del refrigerante del motor
u otros tipos no autorizados, ya que
pueden estropear la pintura.

541
Conducción
E120800AUN
No deje que se congele el freno
de estacionamiento
En determinadas condiciones, el freno
de estacionamiento puede quedar
bloqueado por el frío en la posición
aplicada. Esto es más probable cuando
hay nieve o hielo acumulados cerca de
los frenos traseros o si éstos están
mojados. Si hay riesgo de formación de
hielo en el freno de estacionamiento,
aplíquelo sólo temporalmente mientras
pone el cambio en “P” (transmision
automático) o en primera o en marcha
atrás (manual) e inmoviliza las ruedas
para que no puedan girar. A
continuación, suelte el freno de
estacionamiento.
E120900AUN
No deje que se acumule hielo y
nieve debajo del vehículo
En determinadas circunstancias, se
puede acumular nieve y hielo bajo los
guardabarros e influir negativamente en
la dirección. Cuando circule en
condiciones meteorológicas duras en
invierno, compruebe periódicamente los
bajos del coche para asegurarse de que
el movimiento de las ruedas delanteras y
los componentes de la dirección no
están obstaculizados.
E121000AUN
Llevar equipo de emergencia
Dependiendo de la dureza del clima en
el que circule, debe llevar un equipo de
emergencia adecuado. Algunos de los
elementos que debería son cadenas,
cables o cadenas para ser remolcado,
linterna, bengalas de emergencia, arena,
una pala, cables de arranque con otra
batería, un rascador de hielo para las
ventanillas, guantes, un paño para el
suelo, prendas de abrigo, una manta,
etc.

Conducción
42 5

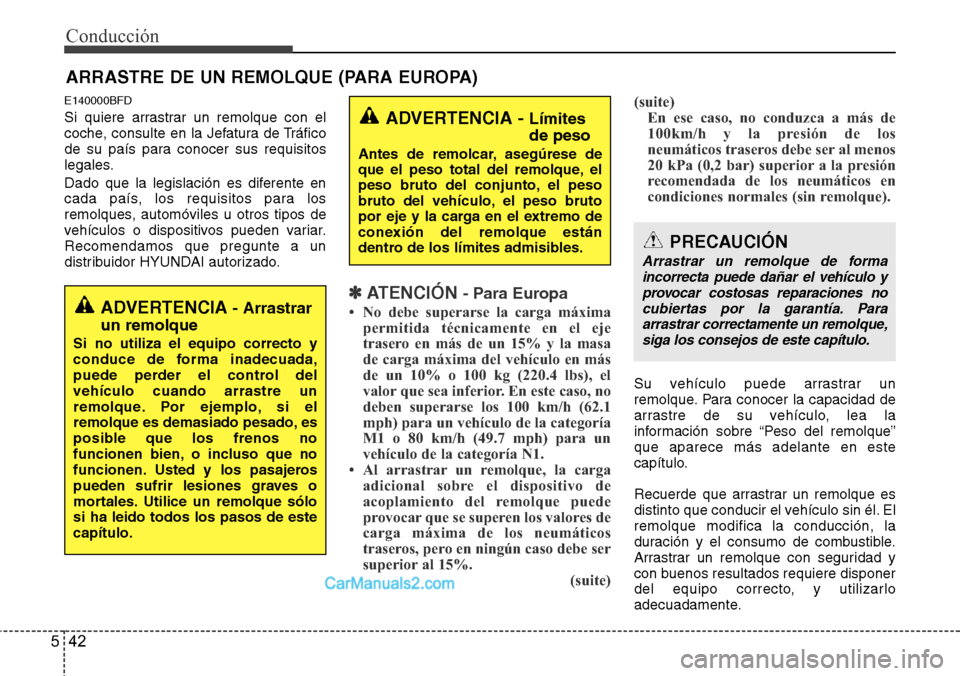

E140000BFD
Si quiere arrastrar un remolque con el
coche, consulte en la Jefatura de Tráfico
de su país para conocer sus requisitos
legales.
Dado que la legislación es diferente en
cada país, los requisitos para los
remolques, automóviles u otros tipos de
vehículos o dispositivos pueden variar.
Recomendamos que pregunte a un
distribuidor HYUNDAI autorizado.
✽ ATENCIÓN - Para Europa
• No debe superarse la carga máxima
permitida técnicamente en el eje
trasero en más de un 15% y la masa
de carga máxima del vehículo en más
de un 10% o 100 kg (220.4 lbs), el
valor que sea inferior. En este caso, no
deben superarse los 100 km/h (62.1
mph) para un vehículo de la categoría
M1 o 80 km/h (49.7 mph) para un
vehículo de la categoría N1.
• Al arrastrar un remolque, la carga
adicional sobre el dispositivo de
acoplamiento del remolque puede
provocar que se superen los valores de
carga máxima de los neumáticos
traseros, pero en ningún caso debe ser
superior al 15%.
(suite)(suite)
En ese caso, no conduzca a más de
100km/h y la presión de los
neumáticos traseros debe ser al menos
20 kPa (0,2 bar) superior a la presión
recomendada de los neumáticos en
condiciones normales (sin remolque).
Su vehículo puede arrastrar un
remolque. Para conocer la capacidad de
arrastre de su vehículo, lea la
información sobre “Peso del remolque”
que aparece más adelante en este
capítulo.
Recuerde que arrastrar un remolque es
distinto que conducir el vehículo sin él. El
remolque modifica la conducción, la
duración y el consumo de combustible.
Arrastrar un remolque con seguridad y
con buenos resultados requiere disponer
del equipo correcto, y utilizarlo
adecuadamente.
ARRASTRE DE UN REMOLQUE (PARA EUROPA)
ADVERTENCIA- Arrastrar
un remolque
Si no utiliza el equipo correcto y
conduce de forma inadecuada,
puede perder el control del
vehículo cuando arrastre un
remolque. Por ejemplo, si el
remolque es demasiado pesado, es
posible que los frenos no
funcionen bien, o incluso que no
funcionen. Usted y los pasajeros
pueden sufrir lesiones graves o
mortales. Utilice un remolque sólo
si ha leido todos los pasos de este
capítulo.
ADVERTENCIA - Límites
de peso
Antes de remolcar, asegúrese de
que el peso total del remolque, el
peso bruto del conjunto, el peso
bruto del vehículo, el peso bruto
por eje y la carga en el extremo de
conexión del remolque están
dentro de los límites admisibles.
PRECAUCIÓN
Arrastrar un remolque de forma
incorrecta puede dañar el vehículo y
provocar costosas reparaciones no
cubiertas por la garantía. Para
arrastrar correctamente un remolque,
siga los consejos de este capítulo.

543
Conducción
Este capítulo contiene muchos consejos
y normas de seguridad importantes y
sancionados por la experiencia sobre
arrastre de remolques. Muchos de ellos
son importantes para su seguridad y la
de sus pasajeros. Lea atentamente este
capítulo antes de arrastrar un remolque.
Los componentes que soportan carga,
tales como el motor, la transmisión, las
ruedas y los neumáticos, están
sometidos a un trabajo más duro como
consecuencia del peso añadido. El motor
debe trabajar a más régimen y bajo una
carga mayor. Esta carga añadida genera
más calor. Además, el remolque ofrece
mayor resistencia aerodinámica y
aumenta el esfuerzo de tracción.
E140100AUN
Enganches
Es importante disponer del equipo de
enganche adecuado. Los vientos de lado
y los grandes camiones que se cruzan
son algunas de las razones que justifican
la necesidad de disponer del enganche
adecuado. He aquí algunas normas:• ¿Será necesario hacer algún taladro
en la carrocería del vehículo para
instalar un enganche de remolque? En
caso afirmativo, selle los orificios
cuando retire el enganche.
Si no los sella, puede entrar en el
vehículo monóxido de carbono (CO),
que es letal, además de polvo y agua.
• Los paragolpes de su vehículo no
están diseñados para llevar
enganches. No conecte a ellos
enganches de alquiler u otros tipos de
enganches para paragolpes. Utilice
sólo un enganche con marco que no
se acople al paragolpes.
E140200AUN
Cadenas de seguridad
Siempre debe instalar cadenas de
seguridad entre el vehículo y el
remolque. Cruce las cadenas de
seguridad bajo el extremo de conexión
del remolque de forma que éste no caiga
a la carretera si se suelta del enganche.
El fabricante del enganche o el del
remolque pueden facilitar instrucciones
sobre cadenas de seguridad. Siga las
recomendaciones del fabricante para
conectar cadenas de seguridad. Deje
siempre holgura suficiente para girar con
el remolque. Por último, no permita
nunca que las cadenas de seguridad
rocen con el pavimento.
E140300AUN
Frenos del remolque
Si el remolque lleva frenos, asegúrese
de que cumplen la normativa de su país
y de que están correctamente instalados
y funcionan con normalidad.
Si el remolque tiene un peso superior al
autorizado para remolques sin frenos,
debe disponer de unos frenos propios
adecuados. Lea y siga las instrucciones
de los frenos del remolque para
instalarlos, ajustarlos y mantenerlos de
forma correcta.
• No utilice el sistema de frenos del
vehículo.
ADVERTENCIA- Frenos
del remolque
No utilice un remolque con freno a
menos que esté completamente
seguro de que ha instalado
correctamente el sistema de
frenos. No es tarea de aficionados.
Acuda a un taller de remolques
competente y experto en este
trabajo.

Conducción
44 5

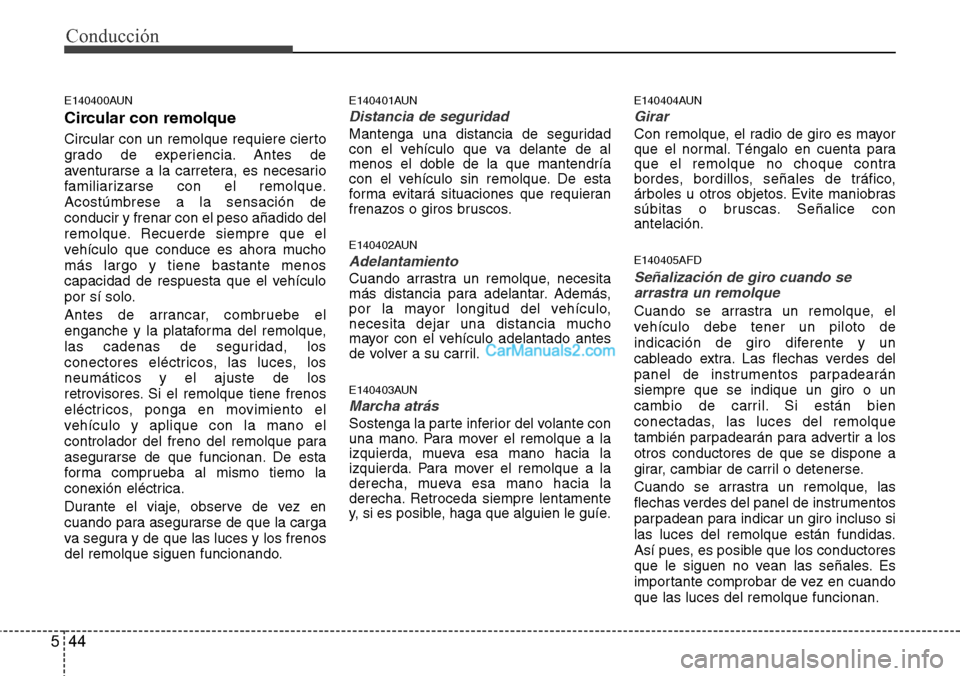

E140400AUN
Circular con remolque
Circular con un remolque requiere cierto
grado de experiencia. Antes de
aventurarse a la carretera, es necesario
familiarizarse con el remolque.
Acostúmbrese a la sensación de
conducir y frenar con el peso añadido del
remolque. Recuerde siempre que el
vehículo que conduce es ahora mucho
más largo y tiene bastante menos
capacidad de respuesta que el vehículo
por sí solo.
Antes de arrancar, combruebe el
enganche y la plataforma del remolque,
las cadenas de seguridad, los
conectores eléctricos, las luces, los
neumáticos y el ajuste de los
retrovisores. Si el remolque tiene frenos
eléctricos, ponga en movimiento el
vehículo y aplique con la mano el
controlador del freno del remolque para
asegurarse de que funcionan. De esta
forma comprueba al mismo tiemo la
conexión eléctrica.
Durante el viaje, observe de vez en
cuando para asegurarse de que la carga
va segura y de que las luces y los frenos
del remolque siguen funcionando.
E140401AUN
Distancia de seguridad
Mantenga una distancia de seguridad
con el vehículo que va delante de al
menos el doble de la que mantendría
con el vehículo sin remolque. De esta
forma evitará situaciones que requieran
frenazos o giros bruscos.
E140402AUN
Adelantamiento
Cuando arrastra un remolque, necesita
más distancia para adelantar. Además,
por la mayor longitud del vehículo,
necesita dejar una distancia mucho
mayor con el vehículo adelantado antes
de volver a su carril.
E140403AUN
Marcha atrás
Sostenga la parte inferior del volante con
una mano. Para mover el remolque a la
izquierda, mueva esa mano hacia la
izquierda. Para mover el remolque a la
derecha, mueva esa mano hacia la
derecha. Retroceda siempre lentamente
y, si es posible, haga que alguien le guíe.
E140404AUN
Girar
Con remolque, el radio de giro es mayor
que el normal. Téngalo en cuenta para
que el remolque no choque contra
bordes, bordillos, señales de tráfico,
árboles u otros objetos. Evite maniobras
súbitas o bruscas. Señalice con
antelación.
E140405AFD
Señalización de giro cuando se
arrastra un remolque
Cuando se arrastra un remolque, el
vehículo debe tener un piloto de
indicación de giro diferente y un
cableado extra. Las flechas verdes del
panel de instrumentos parpadearán
siempre que se indique un giro o un
cambio de carril. Si están bien
conectadas, las luces del remolque
también parpadearán para advertir a los
otros conductores de que se dispone a
girar, cambiar de carril o detenerse.
Cuando se arrastra un remolque, las
flechas verdes del panel de instrumentos
parpadean para indicar un giro incluso si
las luces del remolque están fundidas.
Así pues, es posible que los conductores
que le siguen no vean las señales. Es
importante comprobar de vez en cuando
que las luces del remolque funcionan.

545
Conducción

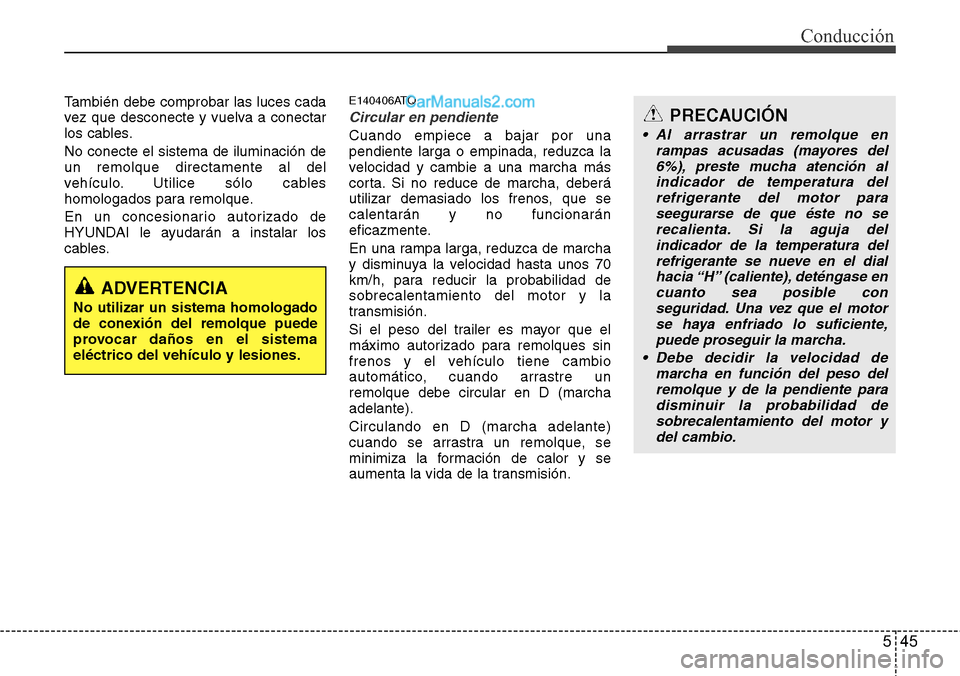

También debe comprobar las luces cada
vez que desconecte y vuelva a conectar
los cables.
No conecte el sistema de iluminación de
un remolque directamente al del
vehículo. Utilice sólo cables
homologados para remolque.
En un concesionario autorizado de
HYUNDAI le ayudarán a instalar los
cables.E140406ATQ
Circular en pendiente
Cuando empiece a bajar por una
pendiente larga o empinada, reduzca la
velocidad y cambie a una marcha más
corta. Si no reduce de marcha, deberá
utilizar demasiado los frenos, que se
calentarán y no funcionarán
eficazmente.
En una rampa larga, reduzca de marcha
y disminuya la velocidad hasta unos 70
km/h, para reducir la probabilidad de
sobrecalentamiento del motor y la
transmisión.
Si el peso del trailer es mayor que el
máximo autorizado para remolques sin
frenos y el vehículo tiene cambio
automático, cuando arrastre un
remolque debe circular en D (marcha
adelante).
Circulando en D (marcha adelante)
cuando se arrastra un remolque, se
minimiza la formación de calor y se
aumenta la vida de la transmisión.
ADVERTENCIA
No utilizar un sistema homologado
de conexión del remolque puede
provocar daños en el sistema
eléctrico del vehículo y lesiones.
PRECAUCIÓN
• Al arrastrar un remolque en
rampas acusadas (mayores del
6%), preste mucha atención al
indicador de temperatura del
refrigerante del motor para
seegurarse de que éste no se
recalienta. Si la aguja del
indicador de la temperatura del
refrigerante se nueve en el dial
hacia “H” (caliente), deténgase en
cuanto sea posible con
seguridad. Una vez que el motor
se haya enfriado lo suficiente,
puede proseguir la marcha.
• Debe decidir la velocidad de
marcha en función del peso del
remolque y de la pendiente para
disminuir la probabilidad de
sobrecalentamiento del motor y
del cambio.

Conducción
46 5

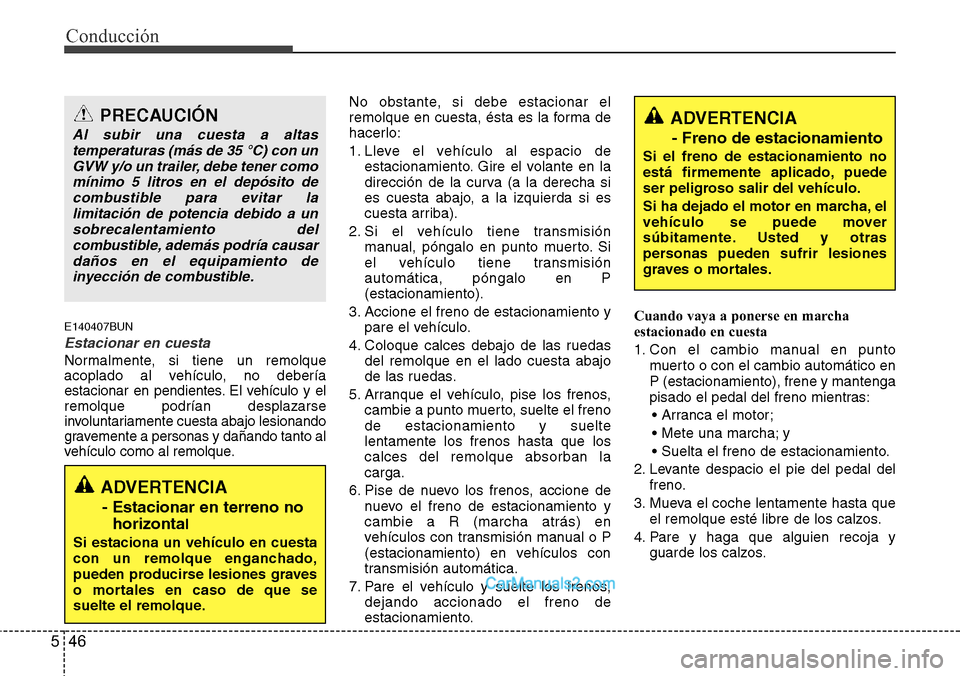

E140407BUN
Estacionar en cuesta
Normalmente, si tiene un remolque
acoplado al vehículo, no debería
estacionar en pendientes. El vehículo y el
remolque podrían desplazarse
involuntariamente cuesta abajo lesionando
gravemente a personas y dañando tanto al
vehículo como al remolque.
No obstante, si debe estacionar el
remolque en cuesta, ésta es la forma de
hacerlo:
1. Lleve el vehículo al espacio de
estacionamiento. Gire el volante en la
dirección de la curva (a la derecha si
es cuesta abajo, a la izquierda si es
cuesta arriba).
2. Si el vehículo tiene transmisión
manual, póngalo en punto muerto. Si
el vehículo tiene transmisión
automática, póngalo en P
(estacionamiento).
3. Accione el freno de estacionamiento y
pare el vehículo.
4. Coloque calces debajo de las ruedas
del remolque en el lado cuesta abajo
de las ruedas.
5. Arranque el vehículo, pise los frenos,
cambie a punto muerto, suelte el freno
de estacionamiento y suelte
lentamente los frenos hasta que los
calces del remolque absorban la
carga.
6. Pise de nuevo los frenos, accione de
nuevo el freno de estacionamiento y
cambie a R (marcha atrás) en
vehículos con transmisión manual o P
(estacionamiento) en vehículos con
transmisión automática.
7. Pare el vehículo y suelte los frenos,
dejando accionado el freno de
estacionamiento.Cuando vaya a ponerse en marcha
estacionado en cuesta
1. Con el cambio manual en punto
muerto o con el cambio automático en
P (estacionamiento), frene y mantenga
pisado el pedal del freno mientras:
• Arranca el motor;
• Mete una marcha; y
• Suelta el freno de estacionamiento.
2. Levante despacio el pie del pedal del
freno.
3. Mueva el coche lentamente hasta que
el remolque esté libre de los calzos.
4. Pare y haga que alguien recoja y
guarde los calzos.
ADVERTENCIA
- Freno de estacionamiento
Si el freno de estacionamiento no
está firmemente aplicado, puede
ser peligroso salir del vehículo.
Si ha dejado el motor en marcha, el
vehículo se puede mover
súbitamente. Usted y otras
personas pueden sufrir lesiones
graves o mortales.
PRECAUCIÓN
Al subir una cuesta a altas
temperaturas (más de 35 °C) con un
GVW y/o un trailer, debe tener como
mínimo 5 litros en el depósito de
combustible para evitar la
limitación de potencia debido a un
sobrecalentamiento del
combustible, además podría causar
daños en el equipamiento de
inyección de combustible.
ADVERTENCIA
- Estacionar en terreno no
horizonta
l
Si estaciona un vehículo en cuesta
con un remolque enganchado,
pueden producirse lesiones graves
o mortales en caso de que se
suelte el remolque.

547
Conducción

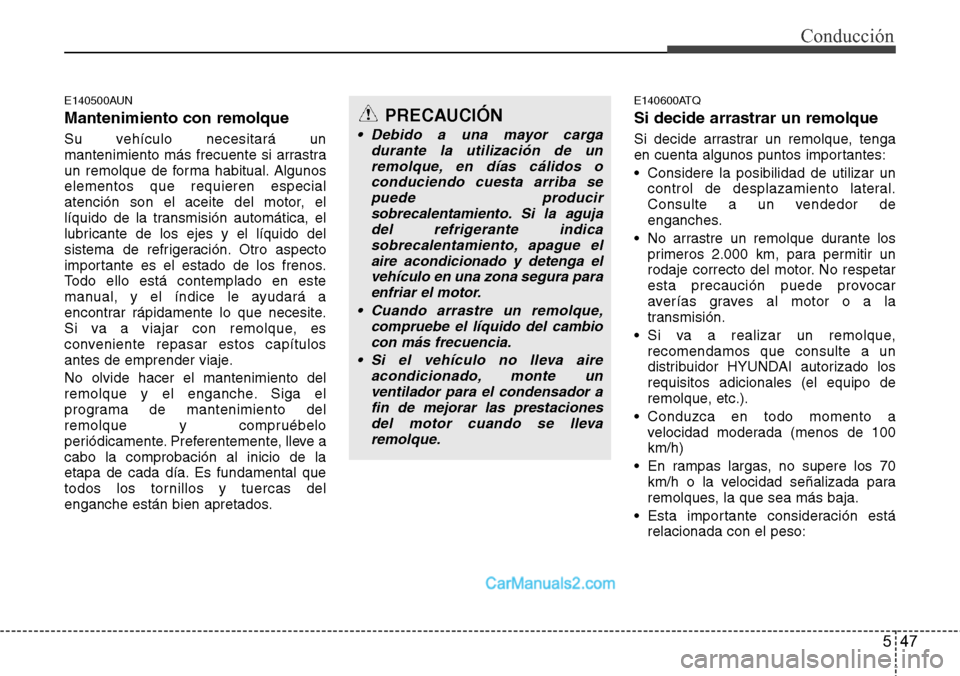

E140500AUN
Mantenimiento con remolque
Su vehículo necesitará un
mantenimiento más frecuente si arrastra
un remolque de forma habitual. Algunos
elementos que requieren especial
atención son el aceite del motor, el
líquido de la transmisión automática, el
lubricante de los ejes y el líquido del
sistema de refrigeración. Otro aspecto
importante es el estado de los frenos.
Todo ello está contemplado en este
manual, y el índice le ayudará a
encontrar rápidamente lo que necesite.
Si va a viajar con remolque, es
conveniente repasar estos capítulos
antes de emprender viaje.
No olvide hacer el mantenimiento del
remolque y el enganche. Siga el
programa de mantenimiento del
remolque y compruébelo
periódicamente. Preferentemente, lleve a
cabo la comprobación al inicio de la
etapa de cada día. Es fundamental que
todos los tornillos y tuercas del
enganche están bien apretados.
E140600ATQ
Si decide arrastrar un remolque
Si decide arrastrar un remolque, tenga
en cuenta algunos puntos importantes:
• Considere la posibilidad de utilizar un
control de desplazamiento lateral.
Consulte a un vendedor de
enganches.
• No arrastre un remolque durante los
primeros 2.000 km, para permitir un
rodaje correcto del motor. No respetar
esta precaución puede provocar
averías graves al motor o a la
transmisión.
• Si va a realizar un remolque,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado los
requisitos adicionales (el equipo de
remolque, etc.).
• Conduzca en todo momento a
velocidad moderada (menos de 100
km/h)
• En rampas largas, no supere los 70
km/h o la velocidad señalizada para
remolques, la que sea más baja.
• Esta importante consideración está
relacionada con el peso:
PRECAUCIÓN
• Debido a una mayor carga
durante la utilización de un
remolque, en días cálidos o
conduciendo cuesta arriba se
puede producir
sobrecalentamiento. Si la aguja
del refrigerante indica
sobrecalentamiento, apague el
aire acondicionado y detenga el
vehículo en una zona segura para
enfriar el motor.
• Cuando arrastre un remolque,
compruebe el líquido del cambio
con más frecuencia.
• Si el vehículo no lleva aire
acondicionado, monte un
ventilador para el condensador a
fin de mejorar las prestaciones
del motor cuando se lleva
remolque.
