Qué hacer en caso de emergencia
8 6

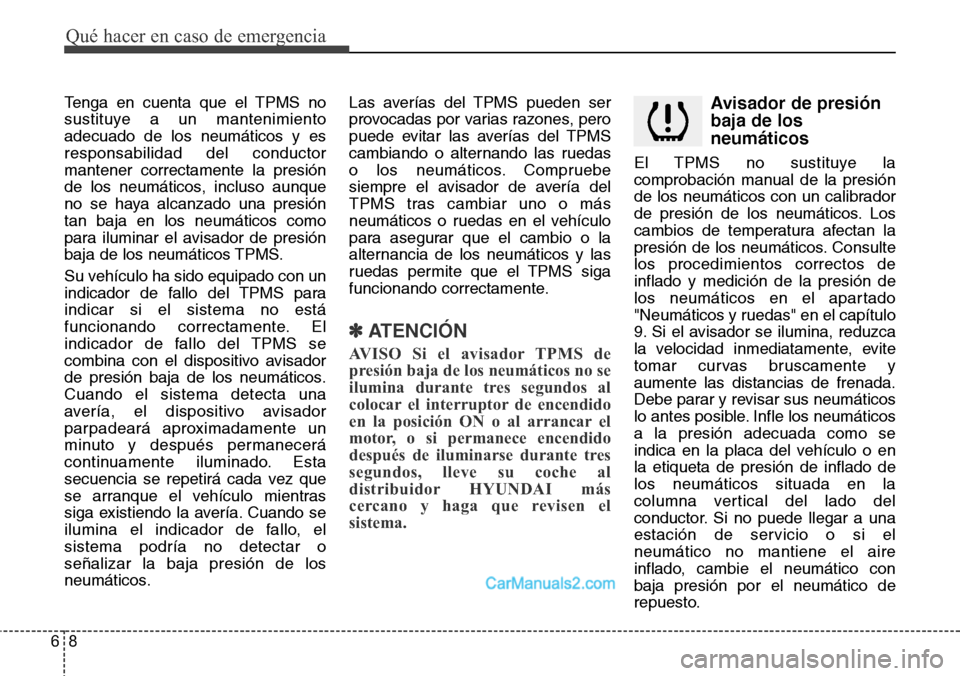

Tenga en cuenta que el TPMS no
sustituye a un mantenimiento
adecuado de los neumáticos y es
responsabilidad del conductor
mantener correctamente la presión
de los neumáticos, incluso aunque
no se haya alcanzado una presión
tan baja en los neumáticos como
para iluminar el avisador de presión
baja de los neumáticos TPMS.
Su vehículo ha sido equipado con un
indicador de fallo del TPMS para
indicar si el sistema no está
funcionando correctamente. El
indicador de fallo del TPMS se
combina con el dispositivo avisador
de presión baja de los neumáticos.
Cuando el sistema detecta una
avería, el dispositivo avisador
parpadeará aproximadamente un
minuto y después permanecerá
continuamente iluminado. Esta
secuencia se repetirá cada vez que
se arranque el vehículo mientras
siga existiendo la avería. Cuando se
ilumina el indicador de fallo, el
sistema podría no detectar o
señalizar la baja presión de los
neumáticos.Las averías del TPMS pueden ser
provocadas por varias razones, pero
puede evitar las averías del TPMS
cambiando o alternando las ruedas
o los neumáticos. Compruebe
siempre el avisador de avería del
TPMS tras cambiar uno o más
neumáticos o ruedas en el vehículo
para asegurar que el cambio o la
alternancia de los neumáticos y las
ruedas permite que el TPMS siga
funcionando correctamente.
✽ATENCIÓN
AVISO Si el avisador TPMS de
presión baja de los neumáticos no se
ilumina durante tres segundos al
colocar el interruptor de encendido
en la posición ON o al arrancar el
motor, o si permanece encendido
después de iluminarse durante tres
segundos, lleve su coche al
distribuidor HYUNDAI más
cercano y haga que revisen el
sistema.
Avisador de presión
baja de los
neumáticos
El TPMS no sustituye la
comprobación manual de la presión
de los neumáticos con un calibrador
de presión de los neumáticos. Los
cambios de temperatura afectan la
presión de los neumáticos. Consulte
los procedimientos correctos de
inflado y medición de la presión de
los neumáticos en el apartado
"Neumáticos y ruedas" en el capítulo
9. Si el avisador se ilumina, reduzca
la velocidad inmediatamente, evite
tomar curvas bruscamente y
aumente las distancias de frenada.
Debe parar y revisar sus neumáticos
lo antes posible. Infle los neumáticos
a la presión adecuada como se
indica en la placa del vehículo o en
la etiqueta de presión de inflado de
los neumáticos situada en la
columna vertical del lado del
conductor. Si no puede llegar a una
estación de servicio o si el
neumático no mantiene el aire
inflado, cambie el neumático con
baja presión por el neumático de
repuesto.

69
Qué hacer en caso de emergencia

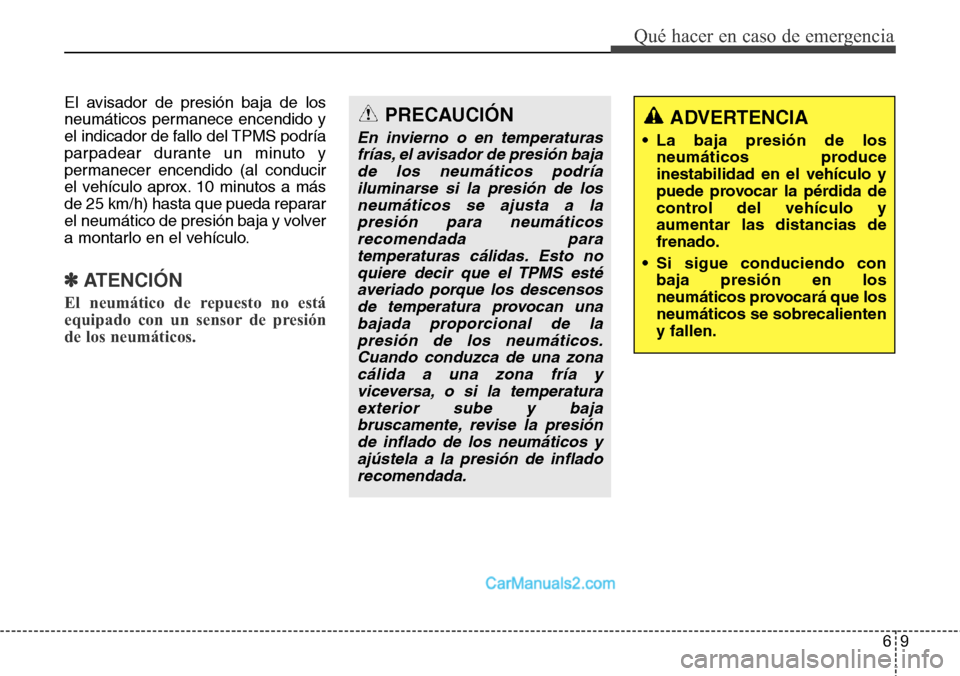

El avisador de presión baja de los
neumáticos permanece encendido y
el indicador de fallo del TPMS podría
parpadear durante un minuto y
permanecer encendido (al conducir
el vehículo aprox. 10 minutos a más
de 25 km/h) hasta que pueda reparar
el neumático de presión baja y volver
a montarlo en el vehículo.
✽ATENCIÓN
El neumático de repuesto no está
equipado con un sensor de presión
de los neumáticos.
PRECAUCIÓN
En invierno o en temperaturas
frías, el avisador de presión baja
de los neumáticos podría
iluminarse si la presión de los
neumáticos se ajusta a la
presión para neumáticos
recomendada para
temperaturas cálidas. Esto no
quiere decir que el TPMS esté
averiado porque los descensos
de temperatura provocan una
bajada proporcional de la
presión de los neumáticos.
Cuando conduzca de una zona
cálida a una zona fría y
viceversa, o si la temperatura
exterior sube y baja
bruscamente, revise la presión
de inflado de los neumáticos y
ajústela a la presión de inflado
recomendada.
ADVERTENCIA
• La baja presión de los
neumáticos produce
inestabilidad en el vehículo y
puede provocar la pérdida de
control del vehículo y
aumentar las distancias de
frenado.
• Si sigue conduciendo con
baja presión en los
neumáticos provocará que los
neumáticos se sobrecalienten
y fallen.

Qué hacer en caso de emergencia
10 6

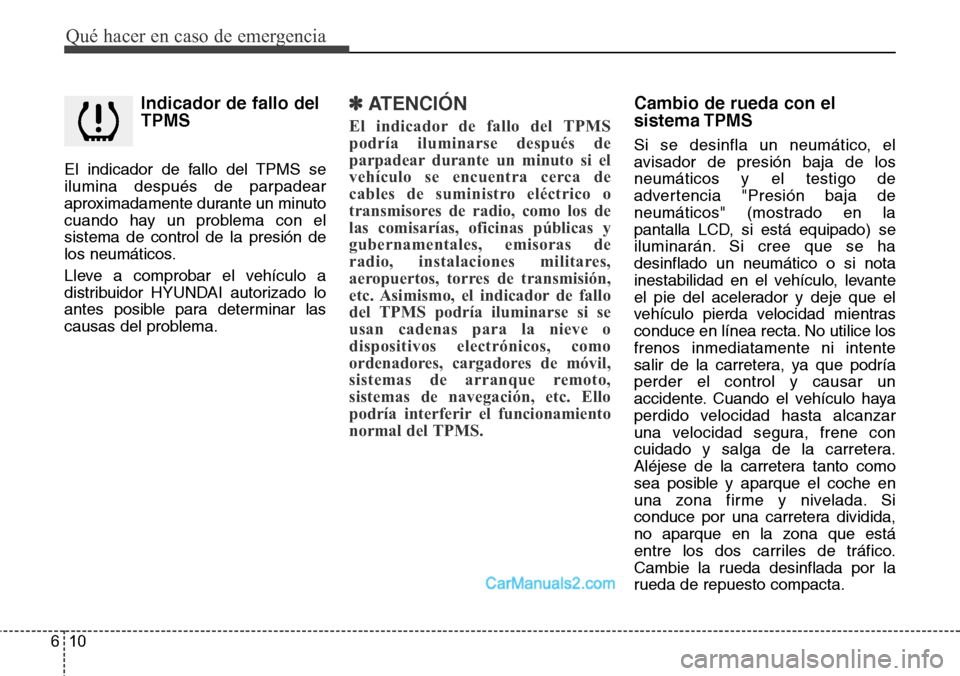

Indicador de fallo del
TPMS
El indicador de fallo del TPMS se
ilumina después de parpadear
aproximadamente durante un minuto
cuando hay un problema con el
sistema de control de la presión de
los neumáticos.
Lleve a comprobar el vehículo a
distribuidor HYUNDAI autorizado lo
antes posible para determinar las
causas del problema.
✽ATENCIÓN
El indicador de fallo del TPMS
podría iluminarse después de
parpadear durante un minuto si el
vehículo se encuentra cerca de
cables de suministro eléctrico o
transmisores de radio, como los de
las comisarías, oficinas públicas y
gubernamentales, emisoras de
radio, instalaciones militares,
aeropuertos, torres de transmisión,
etc. Asimismo, el indicador de fallo
del TPMS podría iluminarse si se
usan cadenas para la nieve o
dispositivos electrónicos, como
ordenadores, cargadores de móvil,
sistemas de arranque remoto,
sistemas de navegación, etc. Ello
podría interferir el funcionamiento
normal del TPMS.
Cambio de rueda con el
sistema TPMS
Si se desinfla un neumático, el
avisador de presión baja de los
neumáticos y el testigo de
advertencia "Presión baja de
neumáticos" (mostrado en la
pantalla LCD, si está equipado) se
iluminarán. Si cree que se ha
desinflado un neumático o si nota
inestabilidad en el vehículo, levante
el pie del acelerador y deje que el
vehículo pierda velocidad mientras
conduce en línea recta. No utilice los
frenos inmediatamente ni intente
salir de la carretera, ya que podría
perder el control y causar un
accidente. Cuando el vehículo haya
perdido velocidad hasta alcanzar
una velocidad segura, frene con
cuidado y salga de la carretera.
Aléjese de la carretera tanto como
sea posible y aparque el coche en
una zona firme y nivelada. Si
conduce por una carretera dividida,
no aparque en la zona que está
entre los dos carriles de tráfico.
Cambie la rueda desinflada por la
rueda de repuesto compacta.

611

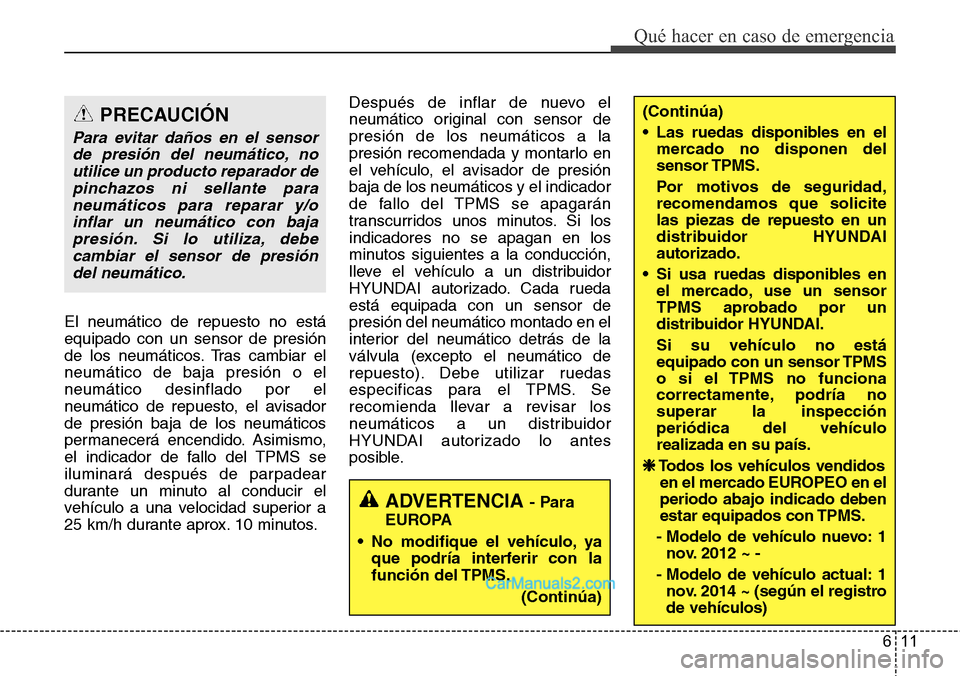

Qué hacer en caso de emergencia
El neumático de repuesto no está
equipado con un sensor de presión
de los neumáticos. Tras cambiar el
neumático de baja presión o el
neumático desinflado por el
neumático de repuesto, el avisador
de presión baja de los neumáticos
permanecerá encendido. Asimismo,
el indicador de fallo del TPMS se
iluminará después de parpadear
durante un minuto al conducir el
vehículo a una velocidad superior a
25 km/h durante aprox. 10 minutos.Después de inflar de nuevo el
neumático original con sensor de
presión de los neumáticos a la
presión recomendada y montarlo en
el vehículo, el avisador de presión
baja de los neumáticos y el indicador
de fallo del TPMS se apagarán
transcurridos unos minutos. Si los
indicadores no se apagan en los
minutos siguientes a la conducción,
lleve el vehículo a un distribuidor
HYUNDAI autorizado. Cada rueda
está equipada con un sensor de
presión del neumático montado en el
interior del neumático detrás de la
válvula (excepto el neumático de
repuesto). Debe utilizar ruedas
especificas para el TPMS. Se
recomienda llevar a revisar los
neumáticos a un distribuidor
HYUNDAI autorizado lo antes
posible.
PRECAUCIÓN
Para evitar daños en el sensor
de presión del neumático, no
utilice un producto reparador de
pinchazos ni sellante para
neumáticos para reparar y/o
inflar un neumático con baja
presión. Si lo utiliza, debe
cambiar el sensor de presión
del neumático.
ADVERTENCIA - Para
EUROPA
• No modifique el vehículo, ya
que podría interferir con la
función del TPMS.
(Continúa)
(Continúa)
• Las ruedas disponibles en el
mercado no disponen del
sensor TPMS.
Por motivos de seguridad,
recomendamos que solicite
las piezas de repuesto en un
distribuidor HYUNDAI
autorizado.
• Si usa ruedas disponibles en
el mercado, use un sensor
TPMS aprobado por un
distribuidor HYUNDAI.
Si su vehículo no está
equipado con un sensor TPMS
o si el TPMS no funciona
correctamente, podría no
superar la inspección
periódica del vehículo
realizada en su país.
❈Todos los veh

Qué hacer en caso de emergencia
12 6

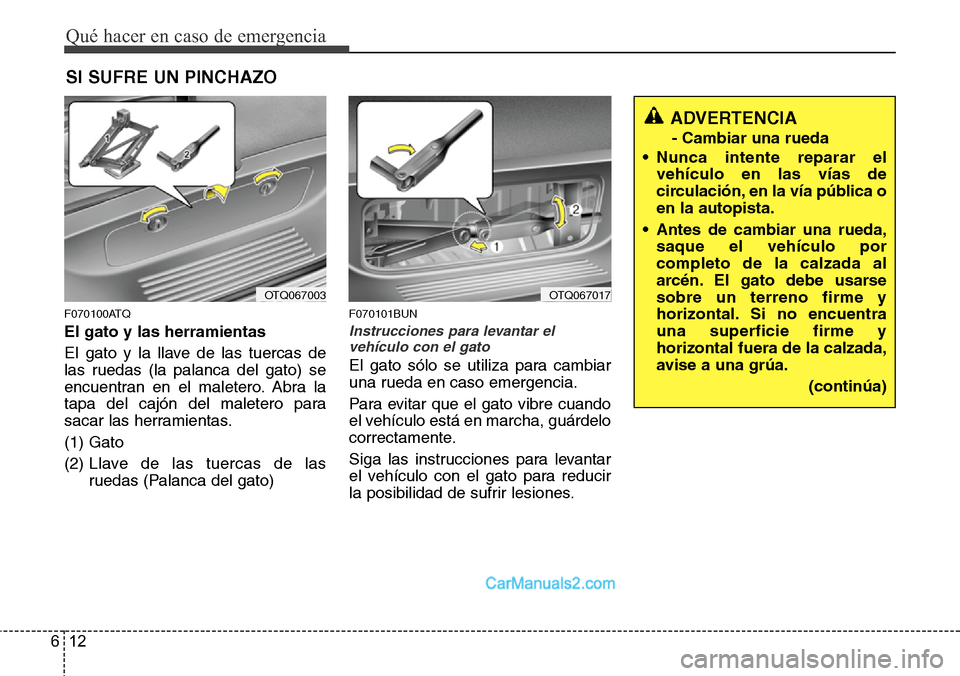

SI SUFRE UN PINCHAZO
F070100ATQ
El gato y las herramientas
El gato y la llave de las tuercas de
las ruedas (la palanca del gato) se
encuentran en el maletero. Abra la
tapa del cajón del maletero para
sacar las herramientas.
(1) Gato
(2) Llave de las tuercas de las
ruedas (Palanca del gato)
F070101BUN
Instrucciones para levantar el
vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
ADVERTENCIA
- Cambiar una rueda
• Nunca intente reparar el
vehículo en las vías de
circulación, en la vía pública o
en la autopista.
• Antes de cambiar una rueda,
saque el vehículo por
completo de la calzada al
arcén. El gato debe usarse
sobre un terreno firme y
horizontal. Si no encuentra
una superficie firme y
horizontal fuera de la calzada,
avise a una grúa.
(continúa)
OTQ067003OTQ067017

613
Qué hacer en caso de emergencia
.F070200AEN

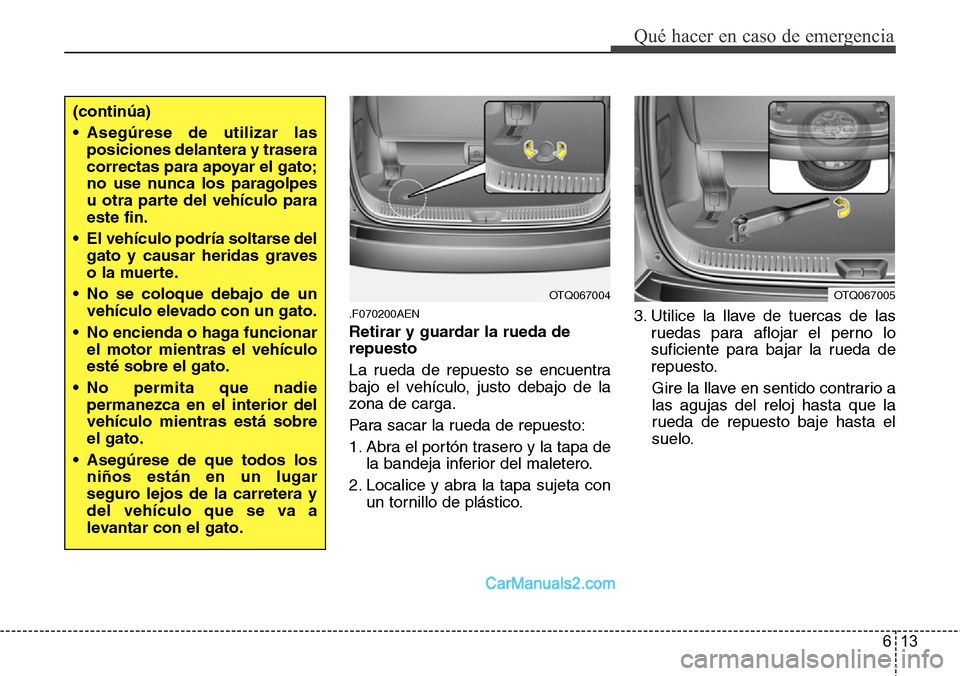

Retirar y guardar la rueda de
repuesto
La rueda de repuesto se encuentra
bajo el vehículo, justo debajo de la
zona de carga.
Para sacar la rueda de repuesto:
1. Abra el portón trasero y la tapa de
la bandeja inferior del maletero.
2. Localice y abra la tapa sujeta con
un tornillo de plástico.3. Utilice la llave de tuercas de las
ruedas para aflojar el perno lo
suficiente para bajar la rueda de
repuesto.
Gire la llave en sentido contrario a
las agujas del reloj hasta que la
rueda de repuesto baje hasta el
suelo.
(continúa)
• Asegúrese de utilizar las
posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo para
este fin.
• El vehículo podría soltarse del
gato y causar heridas graves
o la muerte.
• No se coloque debajo de un
vehículo elevado con un gato.
• No encienda o haga funcionar
el motor mientras el vehículo
esté sobre el gato.
• No permita que nadie
permanezca en el interior del
vehículo mientras está sobre
el gato.
• Asegúrese de que todos los
niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.
OTQ067004OTQ067005

Qué hacer en caso de emergencia
14 6

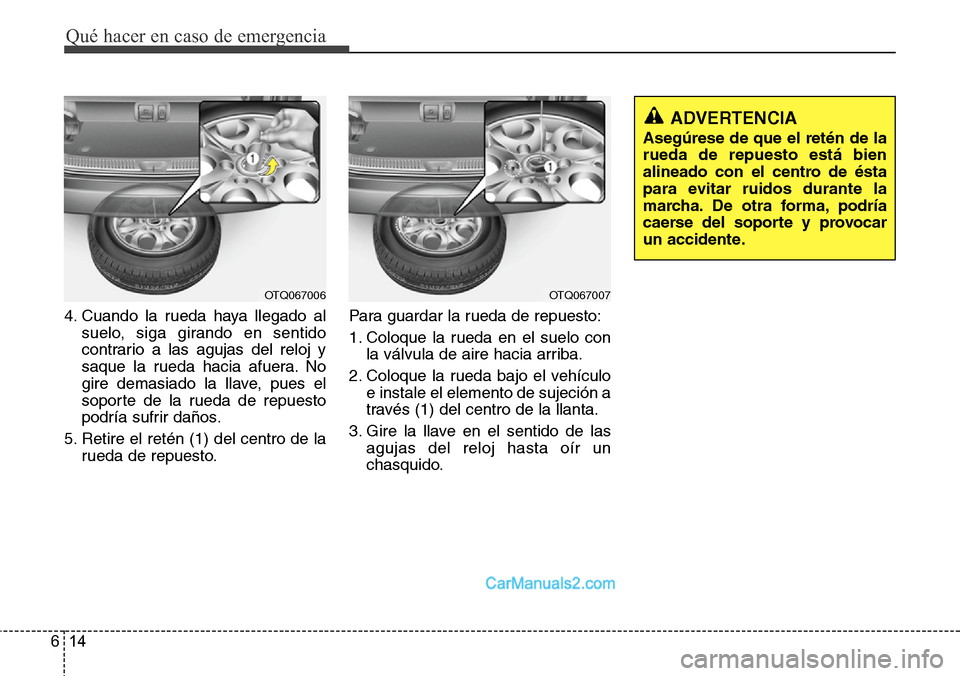

4. Cuando la rueda haya llegado al
suelo, siga girando en sentido
contrario a las agujas del reloj y
saque la rueda hacia afuera. No
gire demasiado la llave, pues el
soporte de la rueda de repuesto
podría sufrir daños.
5. Retire el retén (1) del centro de la
rueda de repuesto.Para guardar la rueda de repuesto:
1. Coloque la rueda en el suelo con
la válvula de aire hacia arriba.
2. Coloque la rueda bajo el vehículo
e instale el elemento de sujeción a
través (1) del centro de la llanta.
3. Gire la llave en el sentido de las
agujas del reloj hasta oír un
chasquido.
ADVERTENCIA
Asegúrese de que el retén de la
rueda de repuesto está bien
alineado con el centro de ésta
para evitar ruidos durante la
marcha. De otra forma, podría
caerse del soporte y provocar
un accidente.
OTQ067006OTQ067007

615
Qué hacer en caso de emergencia
F070300ATQ

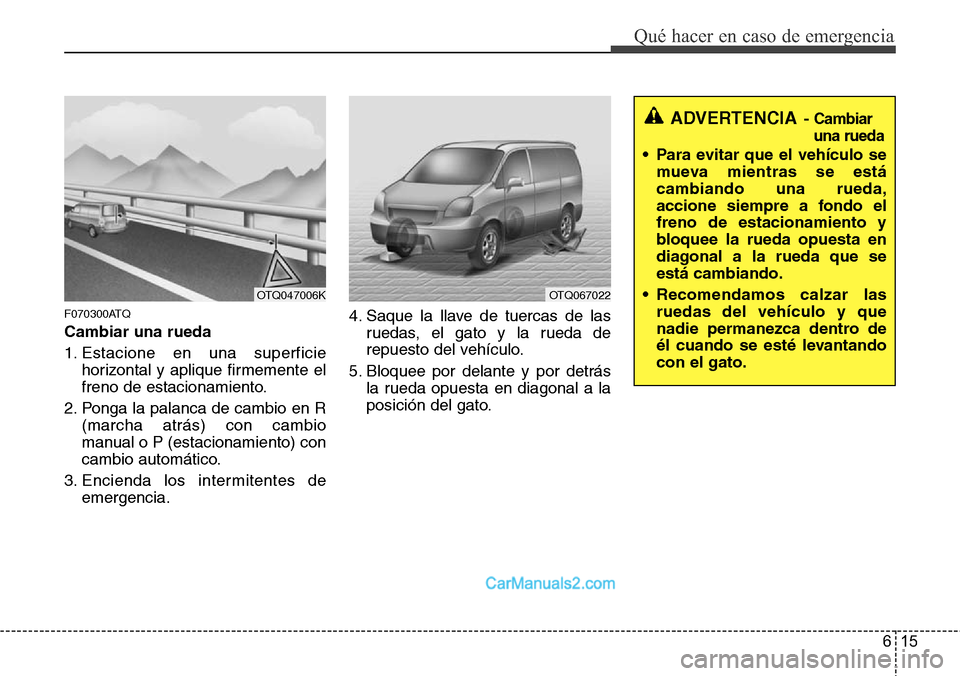

Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en R
(marcha atrás) con cambio
manual o P (estacionamiento) con
cambio automático.
3. Encienda los intermitentes de
emergencia.4. Saque la llave de tuercas de las
ruedas, el gato y la rueda de
repuesto del vehículo.
5. Bloquee por delante y por detrás
la rueda opuesta en diagonal a la
posición del gato.
ADVERTENCIA- Cambiar
una rueda
• Para evitar que el vehículo se
mueva mientras se está
cambiando una rueda,
accione siempre a fondo el
freno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que se
está cambiando.
• Recomendamos calzar las
ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantando
con el gato.
OTQ047006KOTQ067022

Qué hacer en caso de emergencia
16 6

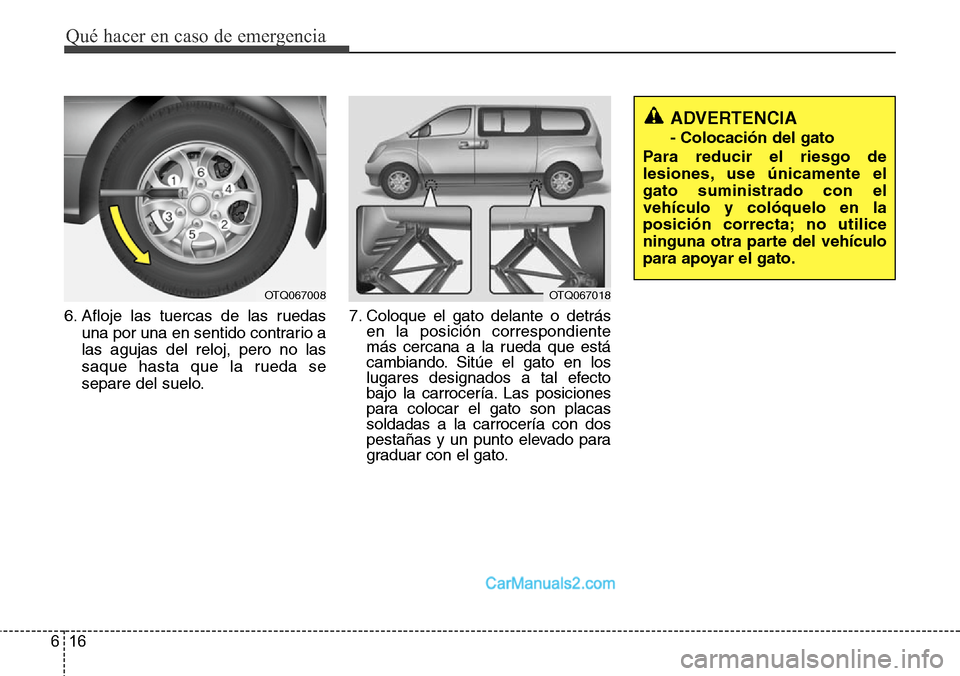

6. Afloje las tuercas de las ruedas
una por una en sentido contrario a
las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo.7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placas
soldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA
- Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente el
gato suministrado con el
vehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OTQ067018OTQ067008

617
Qué hacer en caso de emergencia
8. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).
Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice.9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para colocar la rueda en el cubo
levante la rueda de repuesto,
alinee los orificios con los pernos
y deslice la rueda sobre ellos. Si le
resulta difícil, incline ligeramente
la rueda y haga coincidir el orificio
superior de la rueda con el perno
superior. A continuación mueva la
rueda adelante y atrás hasta que
se deslice sobre los demás
pernos.
ADVERTENCIA
Las llantas pueden tener
bordes afilados. Manéjelos con
cuidado para evitar posibles
lesiones graves. Antes de
colocar la rueda, asegúrese de
que no haya nada en ella ni en
el cubo (barro, alquitrán,
gravilla, etc.) que pueda impedir
que la rueda quede sujeta
firmemente contra el cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre las
superficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.
OTQ067016
