Hyundai H-1 (Grand Starex) 2015 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2015, Model line: H-1 (Grand Starex), Model: Hyundai H-1 (Grand Starex) 2015Pages: 375, PDF Size: 9.01 MB
Page 221 of 375

Conducción
18 5
E070100AUN

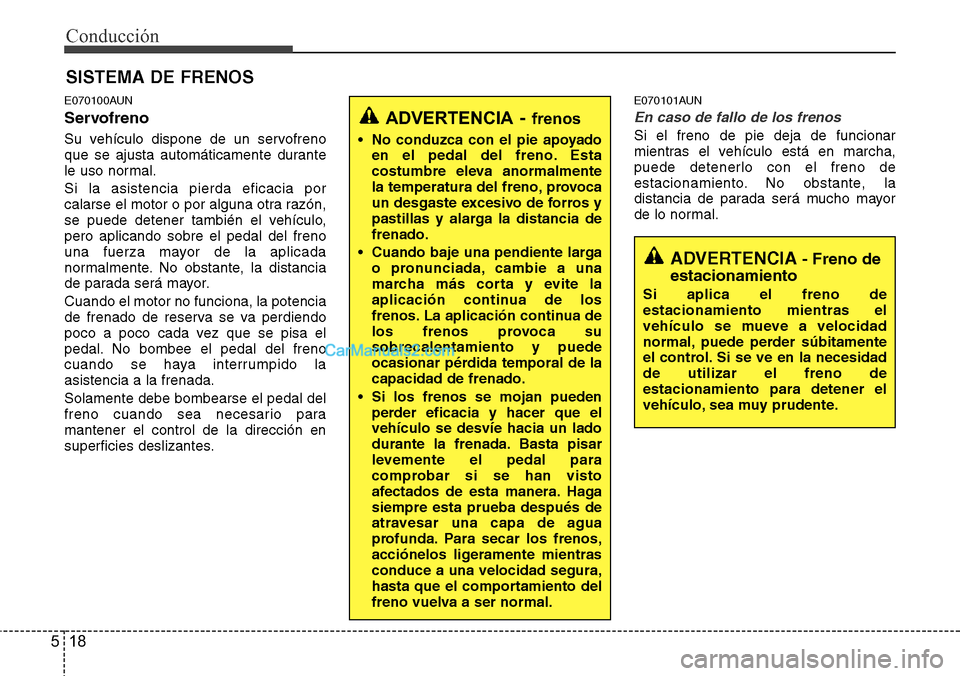

Servofreno
Su vehículo dispone de un servofreno
que se ajusta automáticamente durante
le uso normal.
Si la asistencia pierda eficacia por
calarse el motor o por alguna otra razón,
se puede detener también el vehículo,
pero aplicando sobre el pedal del freno
una fuerza mayor de la aplicada
normalmente. No obstante, la distancia
de parada será mayor.
Cuando el motor no funciona, la potencia
de frenado de reserva se va perdiendo
poco a poco cada vez que se pisa el
pedal. No bombee el pedal del freno
cuando se haya interrumpido la
asistencia a la frenada.
Solamente debe bombearse el pedal del
freno cuando sea necesario para
mantener el control de la dirección en
superficies deslizantes.
E070101AUN
En caso de fallo de los frenos
Si el freno de pie deja de funcionar
mientras el vehículo está en marcha,
puede detenerlo con el freno de
estacionamiento. No obstante, la
distancia de parada será mucho mayor
de lo normal.
SISTEMA DE FRENOS
ADVERTENCIA- Freno de
estacionamiento
Si aplica el freno de
estacionamiento mientras el
vehículo se mueve a velocidad
normal, puede perder súbitamente
el control. Si se ve en la necesidad
de utilizar el freno de
estacionamiento para detener el
vehículo, sea muy prudente.
ADVERTENCIA- frenos
• No conduzca con el pie apoyado
en el pedal del freno. Esta
costumbre eleva anormalmente
la temperatura del freno, provoca
un desgaste excesivo de forros y
pastillas y alarga la distancia de
frenado.
• Cuando baje una pendiente larga
o pronunciada, cambie a una
marcha más corta y evite la
aplicación continua de los
frenos. La aplicación continua de
los frenos provoca su
sobrecalentamiento y puede
ocasionar pérdida temporal de la
capacidad de frenado.
• Si los frenos se mojan pueden
perder eficacia y hacer que el
vehículo se desvíe hacia un lado
durante la frenada. Basta pisar
levemente el pedal para
comprobar si se han visto
afectados de esta manera. Haga
siempre esta prueba después de
atravesar una capa de agua
profunda. Para secar los frenos,
acciónelos ligeramente mientras
conduce a una velocidad segura,
hasta que el comportamiento del
freno vuelva a ser normal.
Page 222 of 375

519
Conducción
E070102AUN

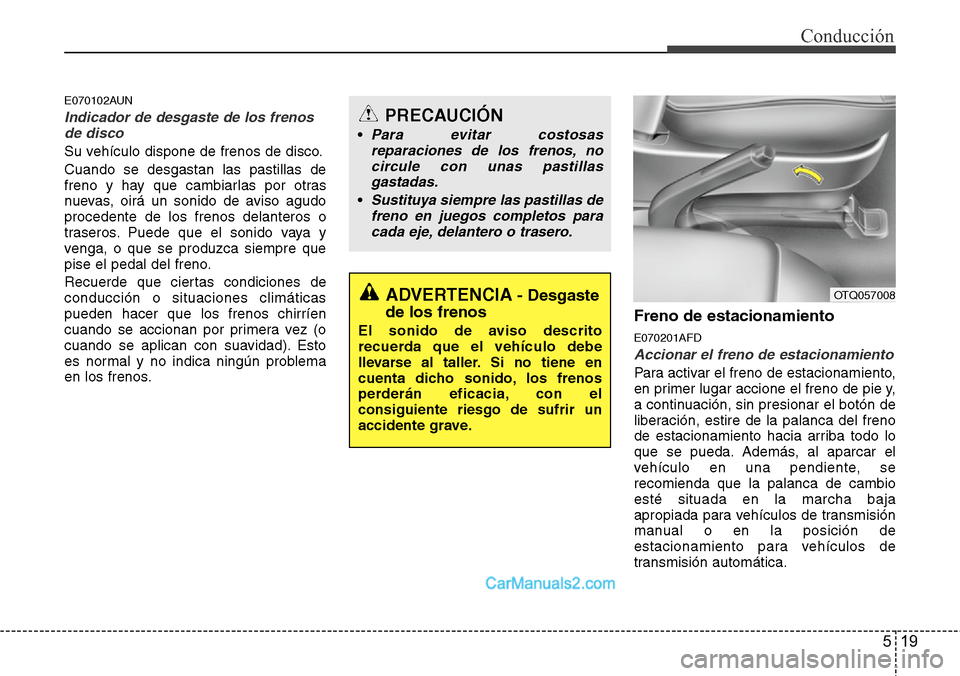

Indicador de desgaste de los frenos
de disco
Su vehículo dispone de frenos de disco.
Cuando se desgastan las pastillas de
freno y hay que cambiarlas por otras
nuevas, oirá un sonido de aviso agudo
procedente de los frenos delanteros o
traseros. Puede que el sonido vaya y
venga, o que se produzca siempre que
pise el pedal del freno.
Recuerde que ciertas condiciones de
conducción o situaciones climáticas
pueden hacer que los frenos chirríen
cuando se accionan por primera vez (o
cuando se aplican con suavidad). Esto
es normal y no indica ningún problema
en los frenos.
Freno de estacionamiento
E070201AFD
Accionar el freno de estacionamiento
Para activar el freno de estacionamiento,
en primer lugar accione el freno de pie y,
a continuación, sin presionar el botón de
liberación, estire de la palanca del freno
de estacionamiento hacia arriba todo lo
que se pueda. Además, al aparcar el
vehículo en una pendiente, se
recomienda que la palanca de cambio
esté situada en la marcha baja
apropiada para vehículos de transmisión
manual o en la posición de
estacionamiento para vehículos de
transmisión automática.
ADVERTENCIA- Desgaste
de los frenos
El sonido de aviso descrito
recuerda que el vehículo debe
llevarse al taller. Si no tiene en
cuenta dicho sonido, los frenos
perderán eficacia, con el
consiguiente riesgo de sufrir un
accidente grave.
PRECAUCIÓN
•Para evitar costosas
reparaciones de los frenos, no
circule con unas pastillas
gastadas.
•Sustituya siempre las pastillas de
freno en juegos completos para
cada eje, delantero o trasero.
OTQ057008
Page 223 of 375

Conducción
20 5
E070202AFD

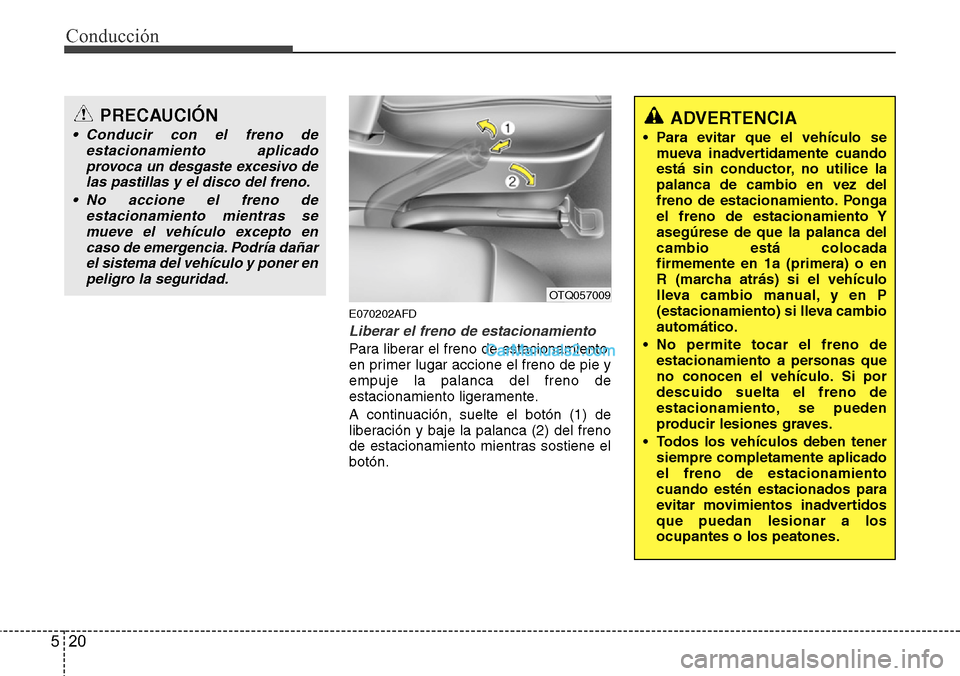

Liberar el freno de estacionamiento
Para liberar el freno de estacionamiento,
en primer lugar accione el freno de pie y
empuje la palanca del freno de
estacionamiento ligeramente.
A continuación, suelte el botón (1) de
liberación y baje la palanca (2) del freno
de estacionamiento mientras sostiene el
botón.
OTQ057009
ADVERTENCIA
• Para evitar que el vehículo se
mueva inadvertidamente cuando
está sin conductor, no utilice la
palanca de cambio en vez del
freno de estacionamiento. Ponga
el freno de estacionamiento Y
asegúrese de que la palanca del
cambio está colocada
firmemente en 1a (primera) o en
R (marcha atrás) si el vehículo
lleva cambio manual, y en P
(estacionamiento) si lleva cambio
automático.
• No permite tocar el freno de
estacionamiento a personas que
no conocen el vehículo. Si por
descuido suelta el freno de
estacionamiento, se pueden
producir lesiones graves.
• Todos los vehículos deben tener
siempre completamente aplicado
el freno de estacionamiento
cuando estén estacionados para
evitar movimientos inadvertidos
que puedan lesionar a los
ocupantes o los peatones.
PRECAUCIÓN
• Conducir con el freno de
estacionamiento aplicado
provoca un desgaste excesivo de
las pastillas y el disco del freno.
• No accione el freno de
estacionamiento mientras se
mueve el vehículo excepto en
caso de emergencia. Podría dañar
el sistema del vehículo y poner en
peligro la seguridad.
Page 224 of 375

521
Conducción

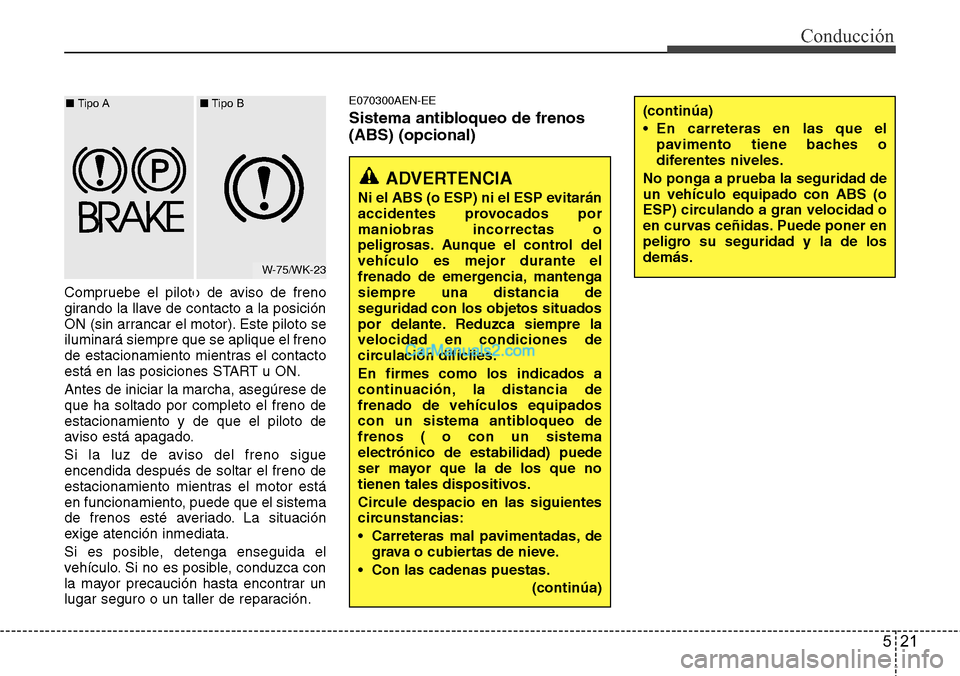

Compruebe el piloto de aviso de freno
girando la llave de contacto a la posición
ON (sin arrancar el motor). Este piloto se
iluminará siempre que se aplique el freno
de estacionamiento mientras el contacto
está en las posiciones START u ON.
Antes de iniciar la marcha, asegúrese de
que ha soltado por completo el freno de
estacionamiento y de que el piloto de
aviso está apagado.
Si la luz de aviso del freno sigue
encendida después de soltar el freno de
estacionamiento mientras el motor está
en funcionamiento, puede que el sistema
de frenos esté averiado. La situación
exige atención inmediata.
Si es posible, detenga enseguida el
vehículo. Si no es posible, conduzca con
la mayor precaución hasta encontrar un
lugar seguro o un taller de reparación.
E070300AEN-EE
Sistema antibloqueo de frenos
(ABS) (opcional)
ADVERTENCIA
Ni el ABS (o ESP) ni el ESP evitarán
accidentes provocados por
maniobras incorrectas o
peligrosas. Aunque el control del
vehículo es mejor durante el
frenado de emergencia, mantenga
siempre una distancia de
seguridad con los objetos situados
por delante. Reduzca siempre la
velocidad en condiciones de
circulación difíciles.
En firmes como los indicados a
continuación, la distancia de
frenado de vehículos equipados
con un sistema antibloqueo de
frenos ( o con un sistema
electrónico de estabilidad) puede
ser mayor que la de los que no
tienen tales dispositivos.
Circule despacio en las siguientes
circunstancias:
• Carreteras mal pavimentadas, de
grava o cubiertas de nieve.
• Con las cadenas puestas.
(continúa)
(continúa)
• En carreteras en las que el
pavimento tiene baches o
diferentes niveles.
No ponga a prueba la seguridad de
un vehículo equipado con ABS (o
ESP) circulando a gran velocidad o
en curvas ceñidas. Puede poner en
peligro su seguridad y la de los
demás.
W-75/WK-23 ■Tipo A■Tipo B
Page 225 of 375

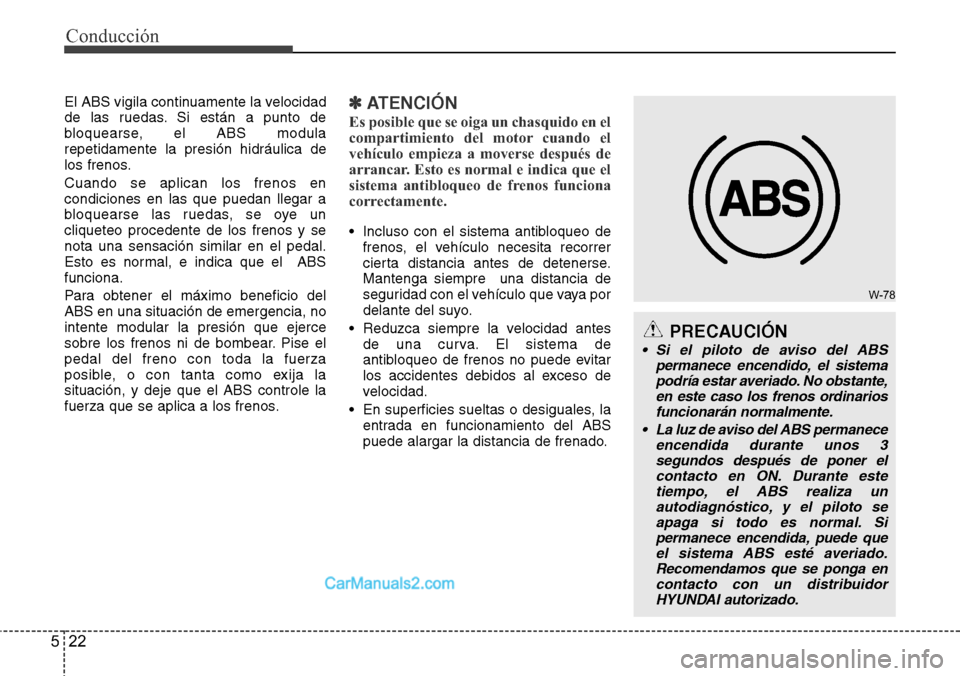

Conducción
22 5
W-78
El ABS vigila continuamente la velocidad
de las ruedas. Si están a punto de
bloquearse, el ABS modula
repetidamente la presión hidráulica de
los frenos.
Cuando se aplican los frenos en
condiciones en las que puedan llegar a
bloquearse las ruedas, se oye un
cliqueteo procedente de los frenos y se
nota una sensación similar en el pedal.
Esto es normal, e indica que el ABS
funciona.
Para obtener el máximo beneficio del
ABS en una situación de emergencia, no
intente modular la presión que ejerce
sobre los frenos ni de bombear. Pise el
pedal del freno con toda la fuerza
posible, o con tanta como exija la
situación, y deje que el ABS controle la
fuerza que se aplica a los frenos.✽ ATENCIÓN
Es posible que se oiga un chasquido en el
compartimiento del motor cuando el
vehículo empieza a moverse después de
arrancar. Esto es normal e indica que el
sistema antibloqueo de frenos funciona
correctamente.
• Incluso con el sistema antibloqueo de
frenos, el vehículo necesita recorrer
cierta distancia antes de detenerse.
Mantenga siempre una distancia de
seguridad con el vehículo que vaya por
delante del suyo.
• Reduzca siempre la velocidad antes
de una curva. El sistema de
antibloqueo de frenos no puede evitar
los accidentes debidos al exceso de
velocidad.
• En superficies sueltas o desiguales, la
entrada en funcionamiento del ABS
puede alargar la distancia de frenado.
PRECAUCIÓN
• Si el piloto de aviso del ABS
permanece encendido, el sistema
podría estar averiado. No obstante,
en este caso los frenos ordinarios
funcionarán normalmente.
• La luz de aviso del ABS permanece
encendida durante unos 3
segundos después de poner el
contacto en ON. Durante este
tiempo, el ABS realiza un
autodiagnóstico, y el piloto se
apaga si todo es normal. Si
permanece encendida, puede que
el sistema ABS esté averiado.
Recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.
Page 226 of 375

523
Conducción
✽ ATENCIÓN
Si se arranca con la batería de otro
vehículo por estar agotada la del propio,
puede que el motor no funcione con la
misma suavidad y que además se
encienda el piloto de aviso del ABS. Esto
es consecuencia de la baja tensión de la
batería. No significa que el ABS
funcione mal.
• ¡No bombee los frenos!
• Espere a que se recargue la batería
antes de poner en marcha el vehículo.
E070500AUN-EE
Programa electrónico de
estabilidad (ESP) / Control
electrónico de estabilidad
(Electronic Stability Control-ESC)
(opcional)
PRECAUCIÓN
• Si conduce sobre superficies
deslizantes, como una carretera
helada, y pisa el freno
continuamente, el ABS se
activará también de forma
continua y puede llegar a
encenderse el piloto
correspondiente. Lleve el coche a
un lugar seguro y detenga el
motor.
• Vuelva a arrancar el motor. Si se
apaga el piloto de aviso del ABS,
es que el sistema funciona bien.
En caso contrario, el ABS podría
haberse averiado.
Recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.
OTQ057010L
OTQ054010L
■Tipo A
■Tipo B
Page 227 of 375

Conducción
24 5

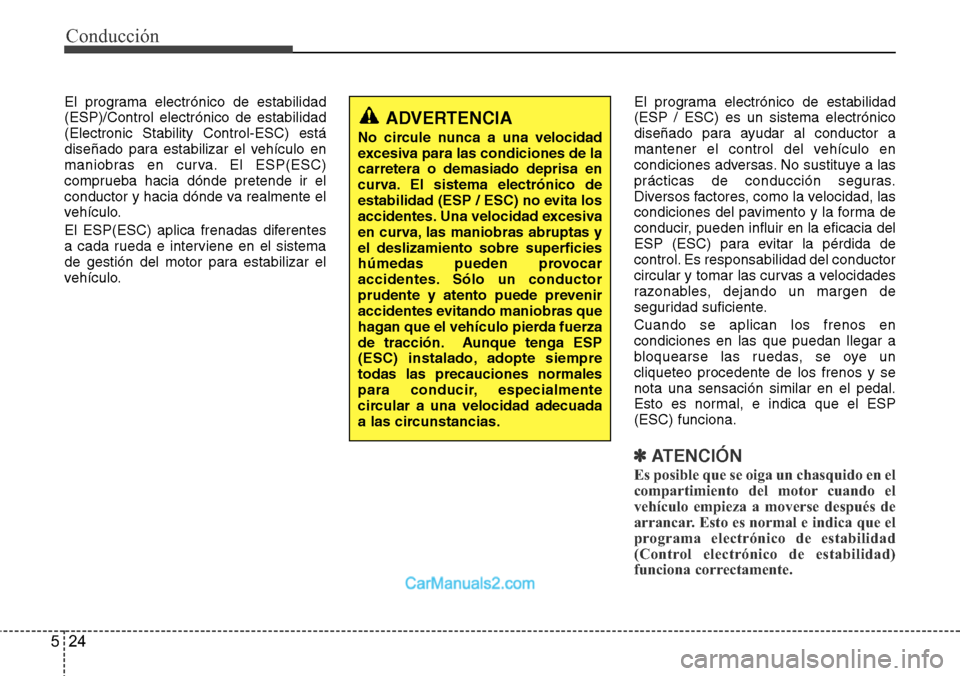

El programa electrónico de estabilidad
(ESP)/Control electrónico de estabilidad
(Electronic Stability Control-ESC) está
diseñado para estabilizar el vehículo en
maniobras en curva. El ESP(ESC)
comprueba hacia dónde pretende ir el
conductor y hacia dónde va realmente el
vehículo.
El ESP(ESC) aplica frenadas diferentes
a cada rueda e interviene en el sistema
de gestión del motor para estabilizar el
vehículo.El programa electrónico de estabilidad
(ESP / ESC) es un sistema electrónico
diseñado para ayudar al conductor a
mantener el control del vehículo en
condiciones adversas. No sustituye a las
prácticas de conducción seguras.
Diversos factores, como la velocidad, las
condiciones del pavimento y la forma de
conducir, pueden influir en la eficacia del
ESP (ESC) para evitar la pérdida de
control. Es responsabilidad del conductor
circular y tomar las curvas a velocidades
razonables, dejando un margen de
seguridad suficiente.
Cuando se aplican los frenos en
condiciones en las que puedan llegar a
bloquearse las ruedas, se oye un
cliqueteo procedente de los frenos y se
nota una sensación similar en el pedal.
Esto es normal, e indica que el ESP
(ESC) funciona.
✽ ATENCIÓN
Es posible que se oiga un chasquido en el
compartimiento del motor cuando el
vehículo empieza a moverse después de
arrancar. Esto es normal e indica que el
programa electrónico de estabilidad
(Control electrónico de estabilidad)
funciona correctamente.
ADVERTENCIA
No circule nunca a una velocidad
excesiva para las condiciones de la
carretera o demasiado deprisa en
curva. El sistema electrónico de
estabilidad (ESP / ESC) no evita los
accidentes. Una velocidad excesiva
en curva, las maniobras abruptas y
el deslizamiento sobre superficies
húmedas pueden provocar
accidentes. Sólo un conductor
prudente y atento puede prevenir
accidentes evitando maniobras que
hagan que el vehículo pierda fuerza
de tracción. Aunque tenga ESP
(ESC) instalado, adopte siempre
todas las precauciones normales
para conducir, especialmente
circular a una velocidad adecuada
a las circunstancias.
Page 228 of 375

25
Conducción
E070501AUN-EE

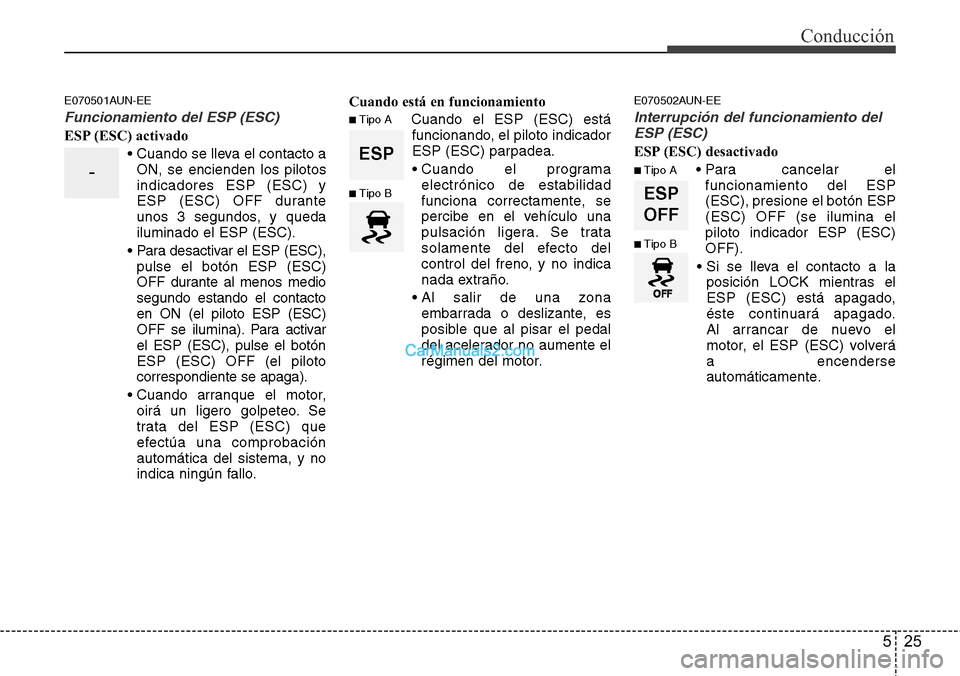

Funcionamiento del ESP (ESC)
ESP (ESC) activado
• Cuando se lleva el contacto a
ON, se encienden los pilotos
indicadores ESP (ESC) y
ESP (ESC) OFF durante
unos 3 segundos, y queda
iluminado el ESP (ESC).
• Para desactivar el ESP (ESC),
pulse el botón ESP (ESC)
OFF durante al menos medio
segundo estando el contacto
en ON (el piloto ESP (ESC)
OFF se ilumina). Para activar
el ESP (ESC), pulse el botón
ESP (ESC) OFF (el piloto
correspondiente se apaga).
• Cuando arranque el motor,
oirá un ligero golpeteo. Se
trata del ESP (ESC) que
efectúa una comprobación
automática del sistema, y no
indica ningún fallo.Cuando está en funcionamiento
Cuando el ESP (ESC) está
funcionando, el piloto indicador
ESP (ESC) parpadea.
• Cuando el programa
electrónico de estabilidad
funciona correctamente, se
percibe en el vehículo una
pulsación ligera. Se trata
solamente del efecto del
control del freno, y no indica
nada extraño.
• Al salir de una zona
embarrada o deslizante, es
posible que al pisar el pedal
del acelerador no aumente el
régimen del motor.
E070502AUN-EE
Interrupción del funcionamiento del
ESP (ESC)
ESP (ESC) desactivado
• Para cancelar el
funcionamiento del ESP
(ESC), presione el botón ESP
(ESC) OFF (se ilumina el
piloto indicador ESP (ESC)
OFF).
• Si se lleva el contacto a la
posición LOCK mientras el
ESP (ESC) está apagado,
éste continuará apagado.
Al arrancar de nuevo el
motor, el ESP (ESC) volverá
a encenderse
automáticamente.
-
ESP
■Tipo A
■Tipo BESP
OFF
■Tipo A
■Tipo B
5
Page 229 of 375

Conducción
26 5
E070503ATQ

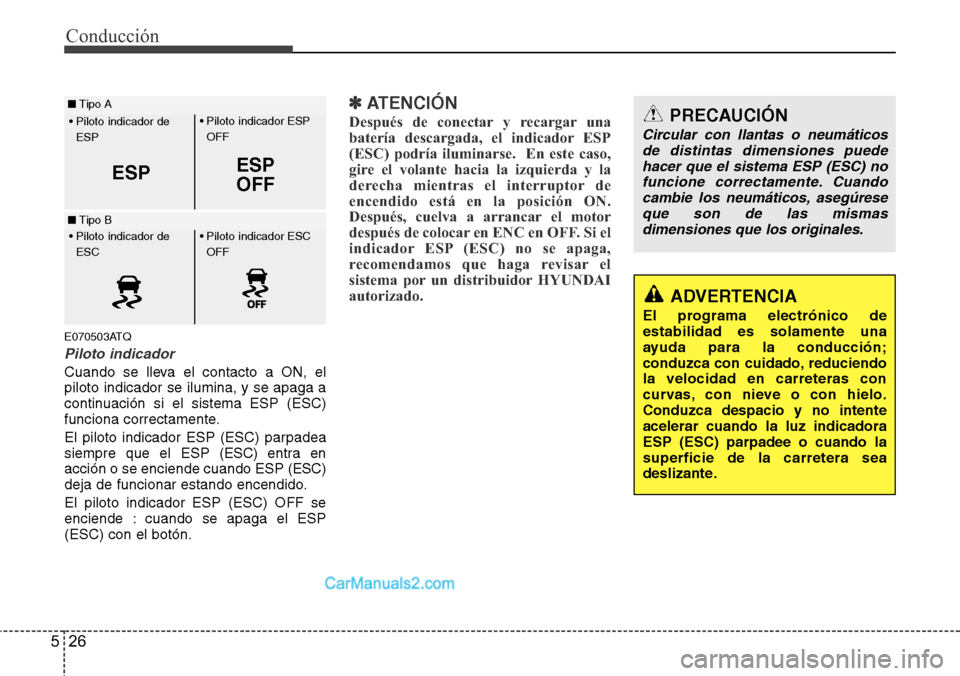

Piloto indicador
Cuando se lleva el contacto a ON, el
piloto indicador se ilumina, y se apaga a
continuación si el sistema ESP (ESC)
funciona correctamente.
El piloto indicador ESP (ESC) parpadea
siempre que el ESP (ESC)entra en
acción o se enciende cuando ESP (ESC)
deja de funcionar estando encendido.
El piloto indicador ESP (ESC) OFF se
enciende : cuando se apaga el ESP
(ESC) con el botón.
✽ ATENCIÓN
Después de conectar y recargar una
batería descargada, el indicador ESP
(ESC) podría iluminarse. En este caso,
gire el volante hacia la izquierda y la
derecha mientras el interruptor de
encendido está en la posición ON.
Después, cuelva a arrancar el motor
después de colocar en ENC en OFF. Si el
indicador ESP (ESC) no se apaga,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
ADVERTENCIA
El programa electrónico de
estabilidad es solamente una
ayuda para la conducción;
conduzca con cuidado, reduciendo
la velocidad en carreteras con
curvas, con nieve o con hielo.
Conduzca despacio y no intente
acelerar cuando la luz indicadora
ESP (ESC) parpadee o cuando la
superficie de la carretera sea
deslizante.
PRECAUCIÓN
Circular con llantas o neumáticos
de distintas dimensiones puede
hacer que el sistema ESP (ESC) no
funcione correctamente. Cuando
cambie los neumáticos, asegúrese
que son de las mismas
dimensiones que los originales.
ESPESP
OFF
• Piloto indicador ESP
OFF • Piloto indicador de
ESP
■Tipo A
■Tipo B• Piloto indicador ESC
OFF• Piloto indicador de
ESC
Page 230 of 375

527
Conducción
E070504AUN-EE

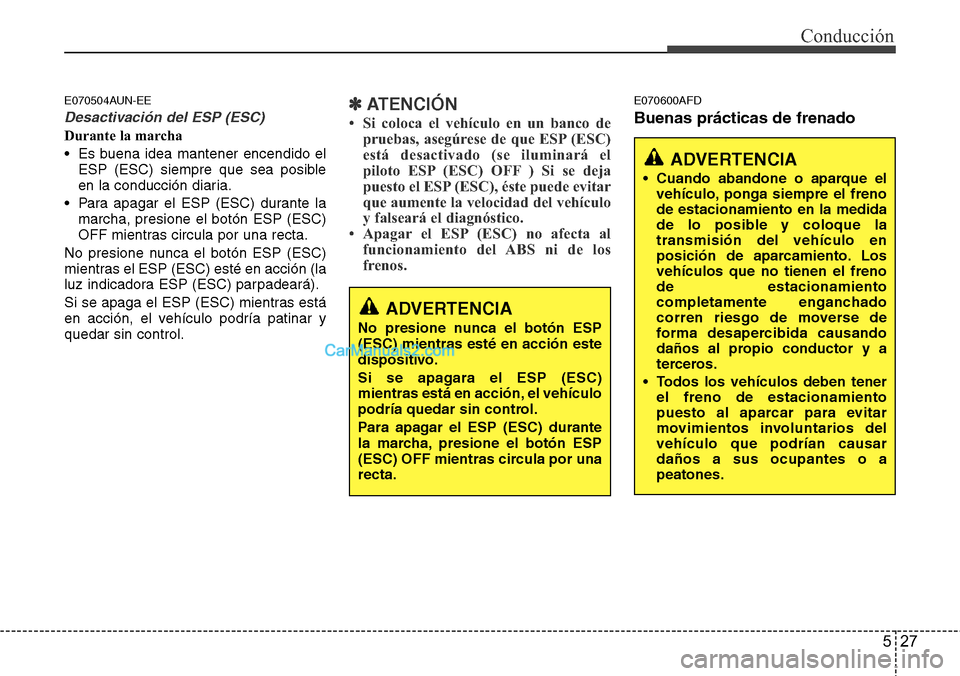

Desactivación del ESP (ESC)
Durante la marcha
• Es buena idea mantener encendido el
ESP (ESC) siempre que sea posible
en la conducción diaria.
• Para apagar el ESP (ESC) durante la
marcha, presione el botón ESP (ESC)
OFF mientras circula por una recta.
No presione nunca el botón ESP (ESC)
mientras el ESP (ESC) esté en acción (la
luz indicadora ESP (ESC) parpadeará).
Si se apaga el ESP (ESC) mientras está
en acción, el vehículo podría patinar y
quedar sin control.
✽ ATENCIÓN
• Si coloca el vehículo en un banco de
pruebas, asegúrese de que ESP (ESC)
está desactivado (se iluminará el
piloto ESP (ESC) OFF ) Si se deja
puesto el ESP (ESC), éste puede evitar
que aumente la velocidad del vehículo
y falseará el diagnóstico.
• Apagar el ESP (ESC) no afecta al
funcionamiento del ABS ni de los
frenos.
E070600AFD
Buenas prácticas de frenado
ADVERTENCIA
• Cuando abandone o aparque el
vehículo, ponga siempre el freno
de estacionamiento en la medida
de lo posible y coloque la
transmisión del vehículo en
posición de aparcamiento. Los
vehículos que no tienen el freno
de estacionamiento
completamente enganchado
corren riesgo de moverse de
forma desapercibida causando
daños al propio conductor y a
terceros.
• Todos los vehículos deben tener
el freno de estacionamiento
puesto al aparcar para evitar
movimientos involuntarios del
vehículo que podrían causar
daños a sus ocupantes o a
peatones.
ADVERTENCIA
No presione nunca el botón ESP
(ESC) mientras esté en acción este
dispositivo.
Si se apagara el ESP (ESC)
mientras está en acción, el vehículo
podría quedar sin control.
Para apagar el ESP (ESC) durante
la marcha, presione el botón ESP
(ESC) OFF mientras circula por una
recta.
