Hyundai H-1 (Grand Starex) 2015 Manual del propietario (in Spanish)

Conducción

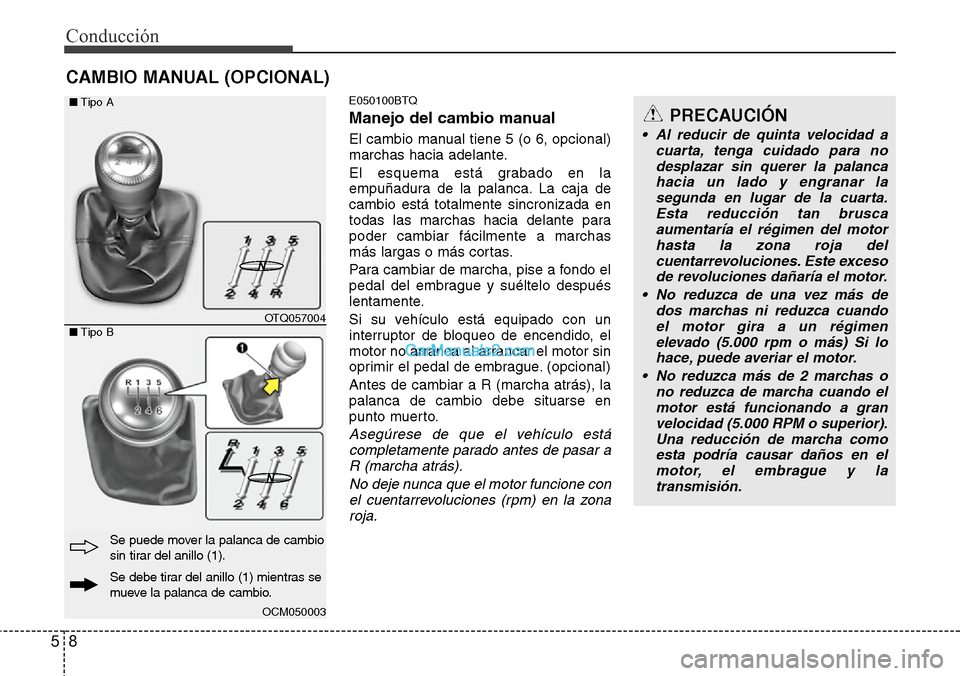

8 5
E050100BTQ
Manejo del cambio manual
El cambio manual tiene 5 (o 6, opcional)
marchas hacia adelante.
El esquema está grabado en la
empuñadura de la palanca. La caja de
cambio está totalmente sincronizada en
todas las marchas hacia delante para
poder cambiar fácilmente a marchas
más largas o más cortas.
Para cambiar de marcha, pise a fondo el
pedal del embrague y suéltelo después
lentamente.
Si su vehículo está equipado con un
interruptor de bloqueo de encendido, el
motor no arranca al arrancar el motor sin
oprimir el pedal de embrague. (opcional)
Antes de cambiar a R (marcha atrás), la
palanca de cambio debe situarse en
punto muerto.
Asegúrese de que el vehículo está
completamente parado antes de pasar a
R (marcha atrás).
No deje nunca que el motor funcione con
el cuentarrevoluciones (rpm) en la zona
roja.
CAMBIO MANUAL (OPCIONAL)
PRECAUCIÓN
• Al reducir de quinta velocidad a
cuarta, tenga cuidado para no
desplazar sin querer la palanca
hacia un lado y engranar la
segunda en lugar de la cuarta.
Esta reducción tan brusca
aumentaría el régimen del motor
hasta la zona roja del
cuentarrevoluciones. Este exceso
de revoluciones dañaría el motor.
• No reduzca de una vez más de
dos marchas ni reduzca cuando
el motor gira a un régimen
elevado (5.000 rpm o más) Si lo
hace, puede averiar el motor.
• No reduzca más de 2 marchas o
no reduzca de marcha cuando el
motor está funcionando a gran
velocidad (5.000 RPM o superior).
Una reducción de marcha como
esta podría causar daños en el
motor, el embrague y la
transmisión.
OTQ057004
N ■Tipo A
OCM050003
Se debe tirar del anillo (1) mientras se
mueve la palanca de cambio. Se puede mover la palanca de cambio
sin tirar del anillo (1).
■Tipo B
N

59
Conducción

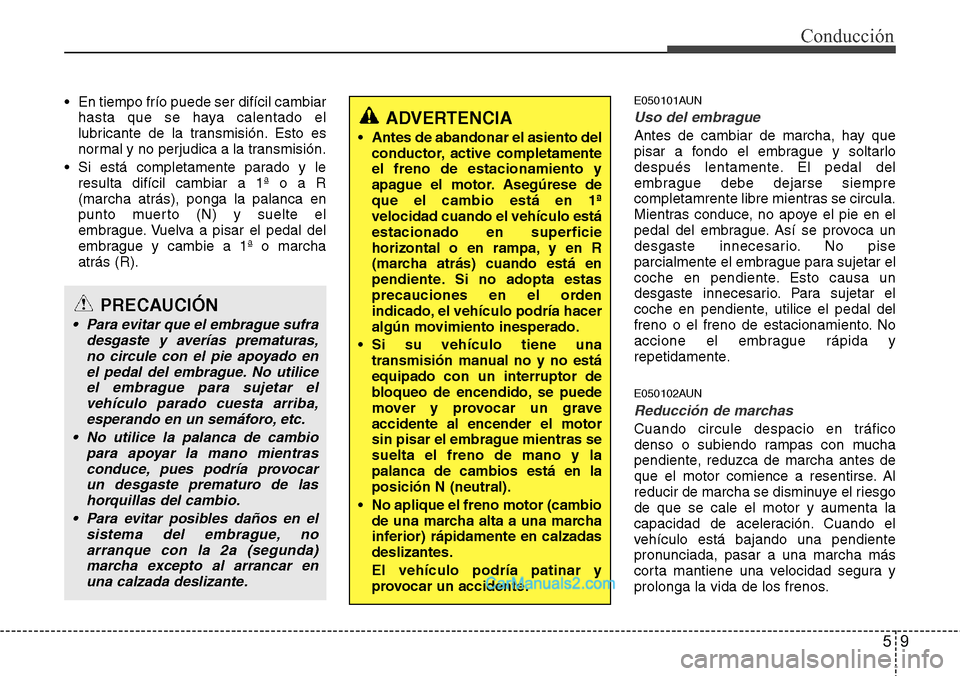

• En tiempo frío puede ser difícil cambiar
hasta que se haya calentado el
lubricante de la transmisión. Esto es
normal y no perjudica a la transmisión.
• Si está completamente parado y le
resulta difícil cambiar a 1ª o a R
(marcha atrás), ponga la palanca en
punto muerto (N) y suelte el
embrague. Vuelva a pisar el pedal del
embrague y cambie a 1ª o marcha
atrás (R).E050101AUN
Uso del embrague
Antes de cambiar de marcha, hay que
pisar a fondo el embrague y soltarlo
después lentamente. El pedal del
embrague debe dejarse siempre
completamrente libre mientras se circula.
Mientras conduce, no apoye el pie en el
pedal del embrague. Así se provoca un
desgaste innecesario. No pise
parcialmente el embrague para sujetar el
coche en pendiente. Esto causa un
desgaste innecesario. Para sujetar el
coche en pendiente, utilice el pedal del
freno o el freno de estacionamiento. No
accione el embrague rápida y
repetidamente.
E050102AUN
Reducción de marchas
Cuando circule despacio en tráfico
denso o subiendo rampas con mucha
pendiente, reduzca de marcha antes de
que el motor comience a resentirse. Al
reducir de marcha se disminuye el riesgo
de que se cale el motor y aumenta la
capacidad de aceleración. Cuando el
vehículo está bajando una pendiente
pronunciada, pasar a una marcha más
corta mantiene una velocidad segura y
prolonga la vida de los frenos.
ADVERTENCIA
• Antes de abandonar el asiento del
conductor, active completamente
el freno de estacionamiento y
apague el motor. Asegúrese de
que el cambio está en 1ª
velocidad cuando el vehículo está
estacionado en superficie
horizontal o en rampa, y en R
(marcha atrás) cuando está en
pendiente. Si no adopta estas
precauciones en el orden
indicado, el vehículo podría hacer
algún movimiento inesperado.
• Si su vehículo tiene una
transmisión manual no y no está
equipado con un interruptor de
bloqueo de encendido, se puede
mover y provocar un grave
accidente al encender el motor
sin pisar el embrague mientras se
suelta el freno de mano y la
palanca de cambios está en la
posición N (neutral).
• No aplique el freno motor (cambio
de una marcha alta a una marcha
inferior) rápidamente en calzadas
deslizantes.
El vehículo podría patinar y
provocar un accidente.
PRECAUCIÓN
• Para evitar que el embrague sufra
desgaste y averías prematuras,
no circule con el pie apoyado en
el pedal del embrague. No utilice
el embrague para sujetar el
vehículo parado cuesta arriba,
esperando en un semáforo, etc.
• No utilice la palanca de cambio
para apoyar la mano mientras
conduce, pues podría provocar
un desgaste prematuro de las
horquillas del cambio.
• Para evitar posibles daños en el
sistema del embrague, no
arranque con la 2a (segunda)
marcha excepto al arrancar en
una calzada deslizante.

Conducción
10 5
E050200AUN

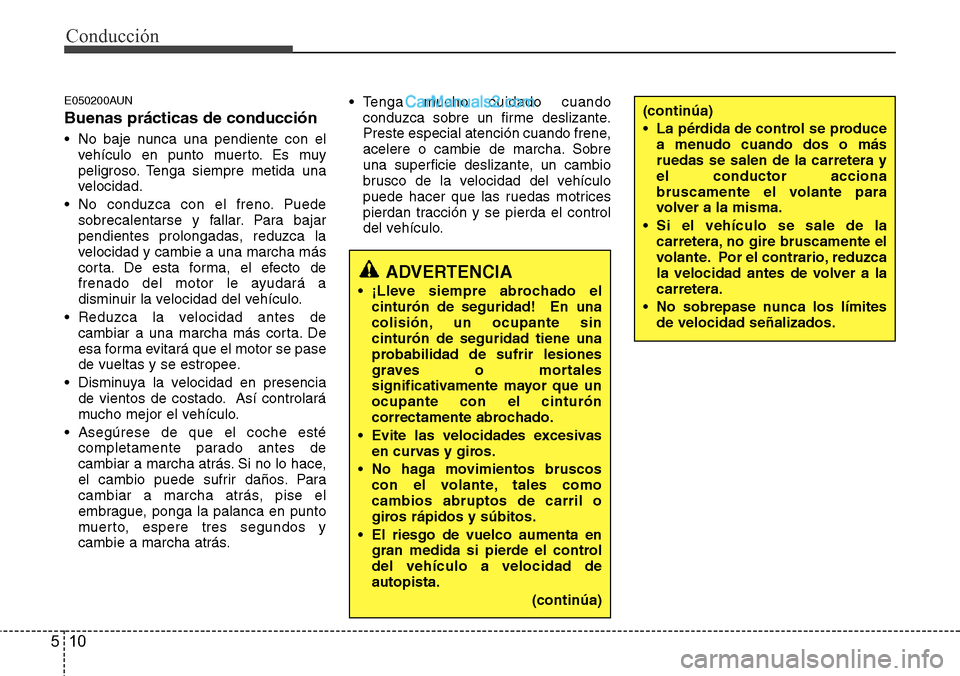

Buenas prácticas de conducción
• No baje nunca una pendiente con el
vehículo en punto muerto. Es muy
peligroso. Tenga siempre metida una
velocidad.
• No conduzca con el freno. Puede
sobrecalentarse y fallar. Para bajar
pendientes prolongadas, reduzca la
velocidad y cambie a una marcha más
corta. De esta forma, el efecto de
frenado del motor le ayudará a
disminuir la velocidad del vehículo.
• Reduzca la velocidad antes de
cambiar a una marcha más corta. De
esa forma evitará que el motor se pase
de vueltas y se estropee.
• Disminuya la velocidad en presencia
de vientos de costado. Así controlará
mucho mejor el vehículo.
• Asegúrese de que el coche esté
completamente parado antes de
cambiar a marcha atrás. Si no lo hace,
el cambio puede sufrir daños. Para
cambiar a marcha atrás, pise el
embrague, ponga la palanca en punto
muerto, espere tres segundos y
cambie a marcha atrás.• Tenga mucho cuidado cuando
conduzca sobre un firme deslizante.
Preste especial atención cuando frene,
acelere o cambie de marcha. Sobre
una superficie deslizante, un cambio
brusco de la velocidad del vehículo
puede hacer que las ruedas motrices
pierdan tracción y se pierda el control
del vehículo.
ADVERTENCIA
• ¡Lleve siempre abrochado el
cinturón de seguridad! En una
colisión, un ocupante sin
cinturón de seguridad tiene una
probabilidad de sufrir lesiones
graves o mortales
significativamente mayor que un
ocupante con el cinturón
correctamente abrochado.
• Evite las velocidades excesivas
en curvas y giros.
• No haga movimientos bruscos
con el volante, tales como
cambios abruptos de carril o
giros rápidos y súbitos.
• El riesgo de vuelco aumenta en
gran medida si pierde el control
del vehículo a velocidad de
autopista.
(continúa)
(continúa)
• La pérdida de control se produce
a menudo cuando dos o más
ruedas se salen de la carretera y
el conductor acciona
bruscamente el volante para
volver a la misma.
• Si el vehículo se sale de la
carretera, no gire bruscamente el
volante. Por el contrario, reduzca
la velocidad antes de volver a la
carretera.
• No sobrepase nunca los límites
de velocidad señalizados.

511
Conducción
E060000AEN

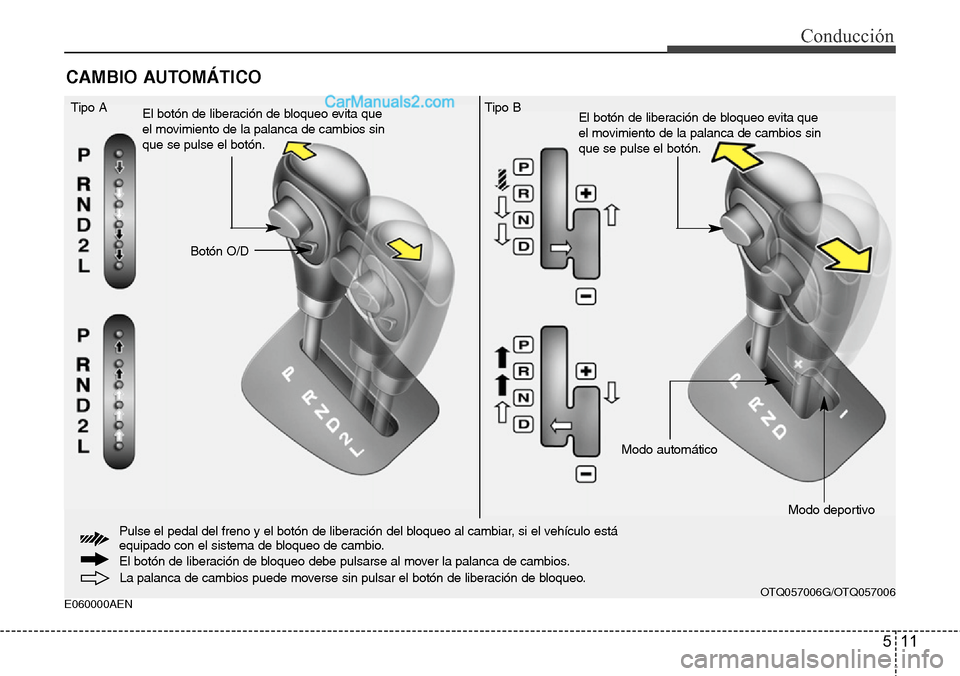

CAMBIO AUTOMÁTICO
La palanca de cambios puede moverse sin pulsar el botón de liberación de bloqueo.
Botón O/D Tipo A
El botón de liberación de bloqueo evita que
el movimiento de la palanca de cambios sin
que se pulse el botón.El botón de liberación de bloqueo evita que
el movimiento de la palanca de cambios sin
que se pulse el botón.
Modo automático
Modo deportivo
Pulse el pedal del freno y el botón de liberación del bloqueo al cambiar, si el vehículo está
equipado con el sistema de bloqueo de cambio.
El botón de liberación de bloqueo debe pulsarse al mover la palanca de cambios.
OTQ057006G/OTQ057006
Tipo B

Conducción
12 5

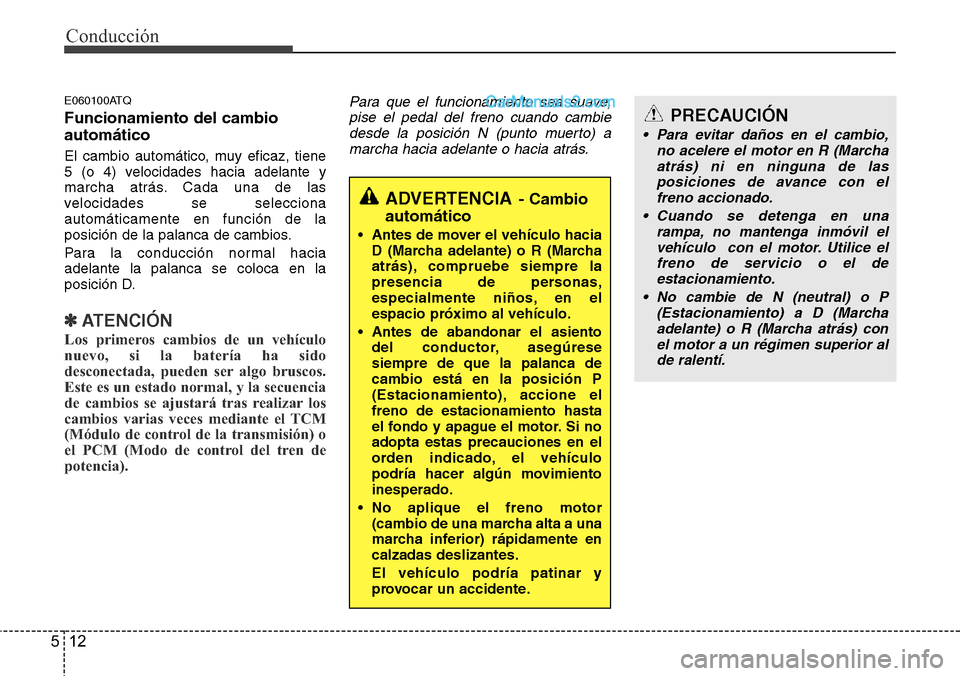

E060100ATQ
Funcionamiento del cambio
automático
El cambio automático, muy eficaz, tiene
5 (o 4) velocidades hacia adelante y
marcha atrás. Cada una de las
velocidades se selecciona
automáticamente en función de la
posición de la palanca de cambios.
Para la conducción normal hacia
adelante la palanca se coloca en la
posición D.
✽ ATENCIÓN
Los primeros cambios de un vehículo
nuevo, si la batería ha sido
desconectada, pueden ser algo bruscos.
Este es un estado normal, y la secuencia
de cambios se ajustará tras realizar los
cambios varias veces mediante el TCM
(Módulo de control de la transmisión) o
el PCM (Modo de control del tren de
potencia).
Para que el funcionamiento sea suave,
pise el pedal del freno cuando cambie
desde la posición N (punto muerto) a
marcha hacia adelante o hacia atrás.PRECAUCIÓN
• Para evitar daños en el cambio,
no acelere el motor en R (Marcha
atrás) ni en ninguna de las
posiciones de avance con el
freno accionado.
• Cuando se detenga en una
rampa, no mantenga inmóvil el
vehículo con el motor. Utilice el
freno de servicio o el de
estacionamiento.
• No cambie de N (neutral) o P
(Estacionamiento) a D (Marcha
adelante) o R (Marcha atrás) con
el motor a un régimen superior al
de ralentí.
ADVERTENCIA- Cambio
automático
• Antes de mover el vehículo hacia
D (Marcha adelante) o R (Marcha
atrás), compruebe siempre la
presencia de personas,
especialmente niños, en el
espacio próximo al vehículo.
• Antes de abandonar el asiento
del conductor, asegúrese
siempre de que la palanca de
cambio está en la posición P
(Estacionamiento), accione el
freno de estacionamiento hasta
el fondo y apague el motor. Si no
adopta estas precauciones en el
orden indicado, el vehículo
podría hacer algún movimiento
inesperado.
• No aplique el freno motor
(cambio de una marcha alta a una
marcha inferior) rápidamente en
calzadas deslizantes.
El vehículo podría patinar y
provocar un accidente.

513
Conducción

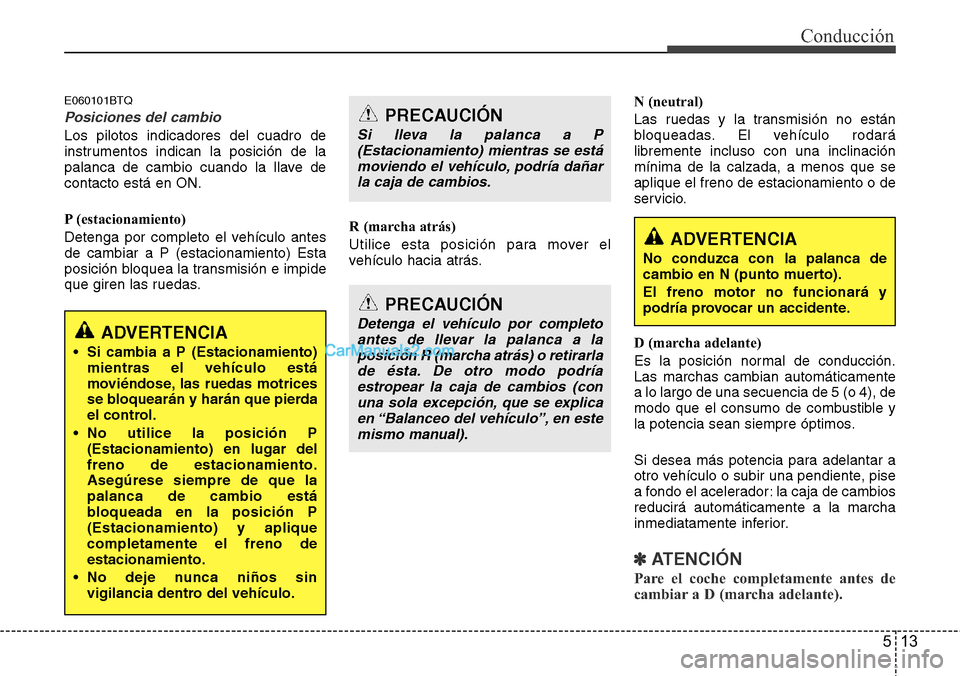

E060101BTQ
Posiciones del cambio
Los pilotos indicadores del cuadro de
instrumentos indican la posición de la
palanca de cambio cuando la llave de
contacto está en ON.
P (estacionamiento)
Detenga por completo el vehículo antes
de cambiar a P (estacionamiento) Esta
posición bloquea la transmisión e impide
que giren las ruedas.R (marcha atrás)
Utilice esta posición para mover el
vehículo hacia atrás.N (neutral)
Las ruedas y la transmisión no están
bloqueadas. El vehículo rodará
libremente incluso con una inclinación
mínima de la calzada, a menos que se
aplique el freno de estacionamiento o de
servicio.
D (marcha adelante)
Es la posición normal de conducción.
Las marchas cambian automáticamente
a lo largo de una secuencia de 5 (o 4), de
modo que el consumo de combustible y
la potencia sean siempre óptimos.
Si desea más potencia para adelantar a
otro vehículo o subir una pendiente, pise
a fondo el acelerador: la caja de cambios
reducirá automáticamente a la marcha
inmediatamente inferior.
✽ATENCIÓN
Pare el coche completamente antes de
cambiar a D (marcha adelante).
PRECAUCIÓN
Si lleva la palanca a P
(Estacionamiento) mientras se está
moviendo el vehículo, podría dañar
la caja de cambios.
PRECAUCIÓN
Detenga el vehículo por completo
antes de llevar la palanca a la
posición R (marcha atrás) o retirarla
de ésta. De otro modo podría
estropear la caja de cambios (con
una sola excepción, que se explica
en “Balanceo del vehículo”, en este
mismo manual).ADVERTENCIA
• Si cambia a P (Estacionamiento)
mientras el vehículo está
moviéndose, las ruedas motrices
se bloquearán y harán que pierda
el control.
• No utilice la posición P
(Estacionamiento) en lugar del
freno de estacionamiento.
Asegúrese siempre de que la
palanca de cambio está
bloqueada en la posición P
(Estacionamiento) y aplique
completamente el freno de
estacionamiento.
• No deje nunca niños sin
vigilancia dentro del vehículo.
ADVERTENCIA
No conduzca con la palanca de
cambio en N (punto muerto).
El freno motor no funcionará y
podría provocar un accidente.

Conducción
14 5

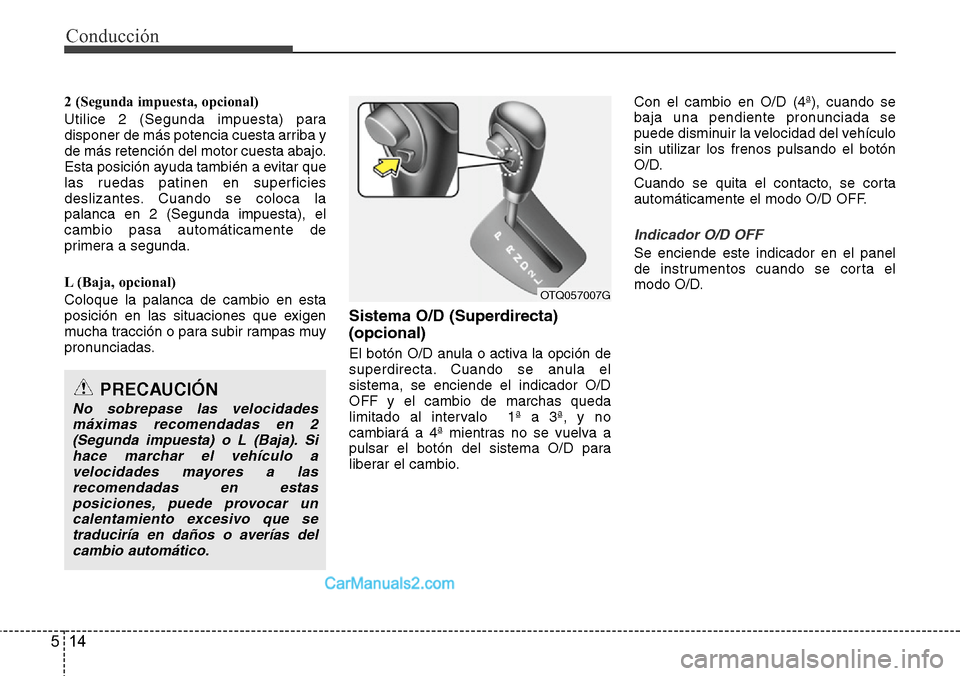

2 (Segunda impuesta, opcional)
Utilice 2 (Segunda impuesta) para
disponer de más potencia cuesta arriba y
de más retención del motor cuesta abajo.
Esta posición ayuda también a evitar que
las ruedas patinen en superficies
deslizantes. Cuando se coloca la
palanca en 2 (Segunda impuesta), el
cambio pasa automáticamente de
primera a segunda.
L (Baja, opcional)
Coloque la palanca de cambio en esta
posición en las situaciones que exigen
mucha tracción o para subir rampas muy
pronunciadas.
Sistema O/D (Superdirecta)
(opcional)
El botón O/D anula o activa la opción de
superdirecta. Cuando se anula el
sistema, se enciende el indicador O/D
OFF y el cambio de marchas queda
limitado al intervalo 1ª a 3ª, y no
cambiará a 4ª mientras no se vuelva a
pulsar el botón del sistema O/D para
liberar el cambio.Con el cambio en O/D (4ª), cuando se
baja una pendiente pronunciada se
puede disminuir la velocidad del vehículo
sin utilizar los frenos pulsando el botón
O/D.
Cuando se quita el contacto, se corta
automáticamente el modo O/D OFF.
Indicador O/D OFF
Se enciende este indicador en el panel
de instrumentos cuando se corta el
modo O/D.
PRECAUCIÓN
No sobrepase las velocidades
máximas recomendadas en 2
(Segunda impuesta) o L (Baja). Si
hace marchar el vehículo a
velocidades mayores a las
recomendadas en estas
posiciones, puede provocar un
calentamiento excesivo que se
traduciría en daños o averías del
cambio automático.
OTQ057007G

515
Conducción
E060102BTQ

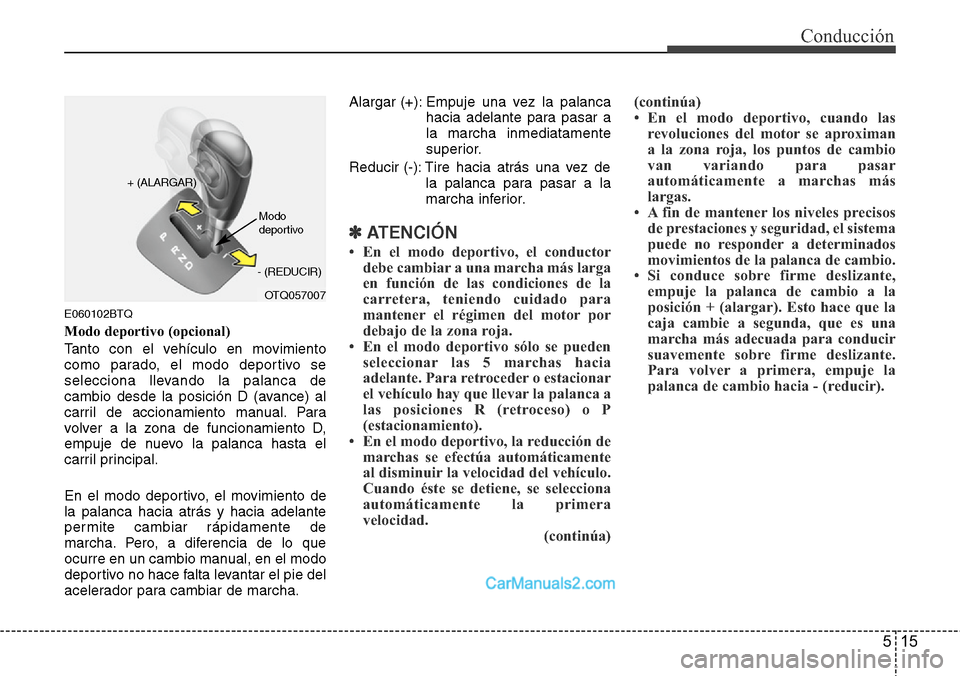

Modo deportivo (opcional)
Tanto con el vehículo en movimiento
como parado, el modo deportivo se
selecciona llevando la palanca de
cambio desde la posición D (avance) al
carril de accionamiento manual. Para
volver a la zona de funcionamiento D,
empuje de nuevo la palanca hasta el
carril principal.
En el modo deportivo, el movimiento de
la palanca hacia atrás y hacia adelante
permite cambiar rápidamente de
marcha. Pero, a diferencia de lo que
ocurre en un cambio manual, en el modo
deportivo no hace falta levantar el pie del
acelerador para cambiar de marcha.Alargar (+): Empuje una vez la palanca
hacia adelante para pasar a
la marcha inmediatamente
superior.
Reducir (-): Tire hacia atrás una vez de
la palanca para pasar a la
marcha inferior.
✽ATENCIÓN
• En el modo deportivo, el conductor
debe cambiar a una marcha más larga
en función de las condiciones de la
carretera, teniendo cuidado para
mantener el régimen del motor por
debajo de la zona roja.
• En el modo deportivo sólo se pueden
seleccionar las 5 marchas hacia
adelante. Para retroceder o estacionar
el vehículo hay que llevar la palanca a
las posiciones R (retroceso) o P
(estacionamiento).
• En el modo deportivo, la reducción de
marchas se efectúa automáticamente
al disminuir la velocidad del vehículo.
Cuando éste se detiene, se selecciona
automáticamente la primera
velocidad.
(continúa)(continúa)
• En el modo deportivo, cuando las
revoluciones del motor se aproximan
a la zona roja, los puntos de cambio
van variando para pasar
automáticamente a marchas más
largas.
• A fin de mantener los niveles precisos
de prestaciones y seguridad, el sistema
puede no responder a determinados
movimientos de la palanca de cambio.
• Si conduce sobre firme deslizante,
empuje la palanca de cambio a la
posición + (alargar). Esto hace que la
caja cambie a segunda, que es una
marcha más adecuada para conducir
suavemente sobre firme deslizante.
Para volver a primera, empuje la
palanca de cambio hacia - (reducir).
OTQ057007 + (ALARGAR)
- (REDUCIR)
Modo
deportivo

Conducción
16 5
E060200AEN

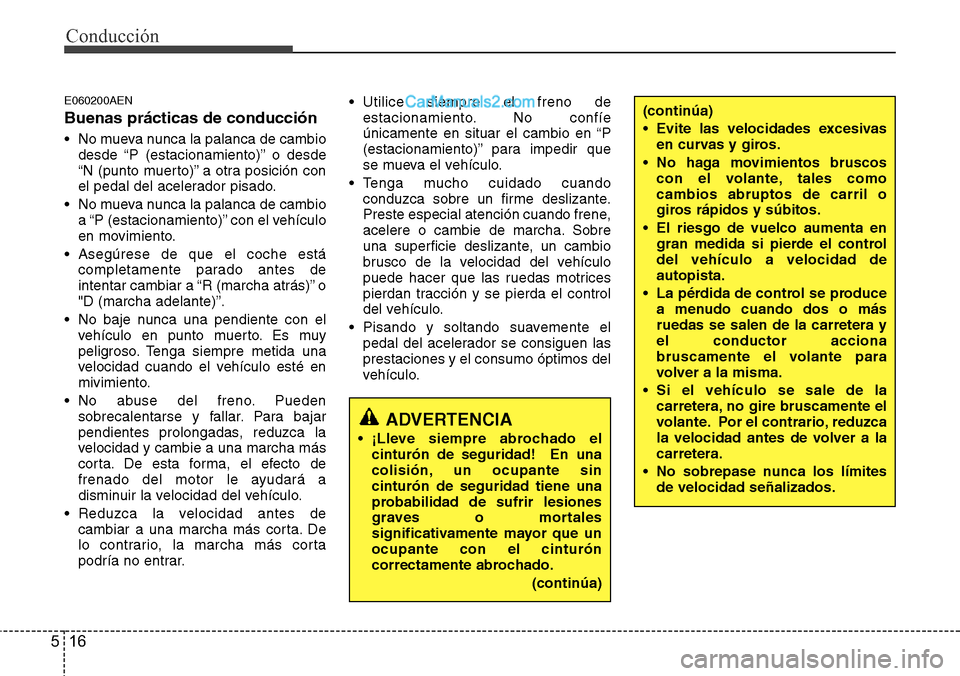

Buenas prácticas de conducción
• No mueva nunca la palanca de cambio
desde “P (estacionamiento)” o desde
“N (punto muerto)” a otra posición con
el pedal del acelerador pisado.
• No mueva nunca la palanca de cambio
a “P (estacionamiento)” con el vehículo
en movimiento.
• Asegúrese de que el coche está
completamente parado antes de
intentar cambiar a “R (marcha atrás)” o
"D (marcha adelante)”.
• No baje nunca una pendiente con el
vehículo en punto muerto. Es muy
peligroso. Tenga siempre metida una
velocidad cuando el vehículo esté en
mivimiento.
• No abuse del freno. Pueden
sobrecalentarse y fallar. Para bajar
pendientes prolongadas, reduzca la
velocidad y cambie a una marcha más
corta. De esta forma, el efecto de
frenado del motor le ayudará a
disminuir la velocidad del vehículo.
• Reduzca la velocidad antes de
cambiar a una marcha más corta. De
lo contrario, la marcha más corta
podría no entrar.• Utilice siempre el freno de
estacionamiento. No confíe
únicamente en situar el cambio en “P
(estacionamiento)” para impedir que
se mueva el vehículo.
• Tenga mucho cuidado cuando
conduzca sobre un firme deslizante.
Preste especial atención cuando frene,
acelere o cambie de marcha. Sobre
una superficie deslizante, un cambio
brusco de la velocidad del vehículo
puede hacer que las ruedas motrices
pierdan tracción y se pierda el control
del vehículo.
• Pisando y soltando suavemente el
pedal del acelerador se consiguen las
prestaciones y el consumo óptimos del
vehículo.
ADVERTENCIA
• ¡Lleve siempre abrochado el
cinturón de seguridad! En una
colisión, un ocupante sin
cinturón de seguridad tiene una
probabilidad de sufrir lesiones
graves o mortales
significativamente mayor que un
ocupante con el cinturón
correctamente abrochado.
(continúa)
(continúa)
• Evite las velocidades excesivas
en curvas y giros.
• No haga movimientos bruscos
con el volante, tales como
cambios abruptos de carril o
giros rápidos y súbitos.
• El riesgo de vuelco aumenta en
gran medida si pierde el control
del vehículo a velocidad de
autopista.
• La pérdida de control se produce
a menudo cuando dos o más
ruedas se salen de la carretera y
el conductor acciona
bruscamente el volante para
volver a la misma.
• Si el vehículo se sale de la
carretera, no gire bruscamente el
volante. Por el contrario, reduzca
la velocidad antes de volver a la
carretera.
• No sobrepase nunca los límites
de velocidad señalizados.

517
Conducción
E060203AUN

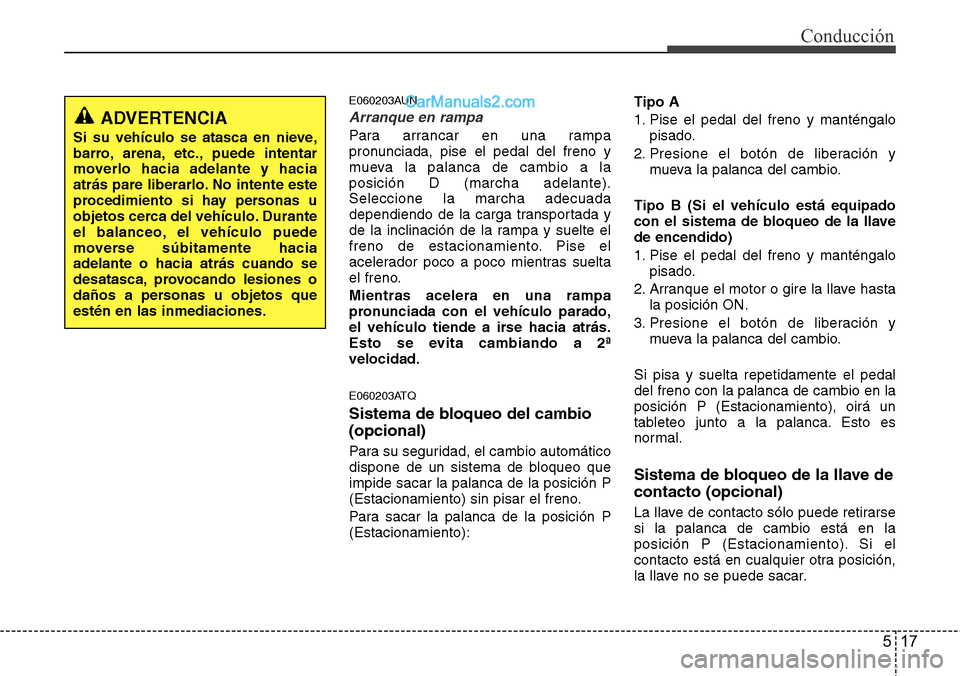

Arranque en rampa
Para arrancar en una rampa
pronunciada, pise el pedal del freno y
mueva la palanca de cambio a la
posición D (marcha adelante).
Seleccione la marcha adecuada
dependiendo de la carga transportada y
de la inclinación de la rampa y suelte el
freno de estacionamiento. Pise el
acelerador poco a poco mientras suelta
el freno.
Mientras acelera en una rampa
pronunciada con el vehículo parado,
el vehículo tiende a irse hacia atrás.
Esto se evita cambiando a 2ª
velocidad.
E060203ATQ
Sistema de bloqueo del cambio
(opcional)
Para su seguridad, el cambio automático
dispone de un sistema de bloqueo que
impide sacar la palanca de la posición P
(Estacionamiento) sin pisar el freno.
Para sacar la palanca de la posición P
(Estacionamiento):Tipo A
1. Pise el pedal del freno y manténgalo
pisado.
2. Presione el botón de liberación y
mueva la palanca del cambio.
Tipo B (Si el vehículo está equipado
con el sistema de bloqueo de la llave
de encendido)
1. Pise el pedal del freno y manténgalo
pisado.
2. Arranque el motor o gire la llave hasta
la posición ON.
3. Presione el botón de liberación y
mueva la palanca del cambio.
Si pisa y suelta repetidamente el pedal
del freno con la palanca de cambio en la
posición P (Estacionamiento), oirá un
tableteo junto a la palanca. Esto es
normal.
Sistema de bloqueo de la llave de
contacto (opcional)
La llave de contacto sólo puede retirarse
si la palanca de cambio está en la
posición P (Estacionamiento). Si el
contacto está en cualquier otra posición,
la llave no se puede sacar.
ADVERTENCIA
Si su vehículo se atasca en nieve,
barro, arena, etc., puede intentar
moverlo hacia adelante y hacia
atrás pare liberarlo. No intente este
procedimiento si hay personas u
objetos cerca del vehículo. Durante
el balanceo, el vehículo puede
moverse súbitamente hacia
adelante o hacia atrás cuando se
desatasca, provocando lesiones o
daños a personas u objetos que
estén en las inmediaciones.
