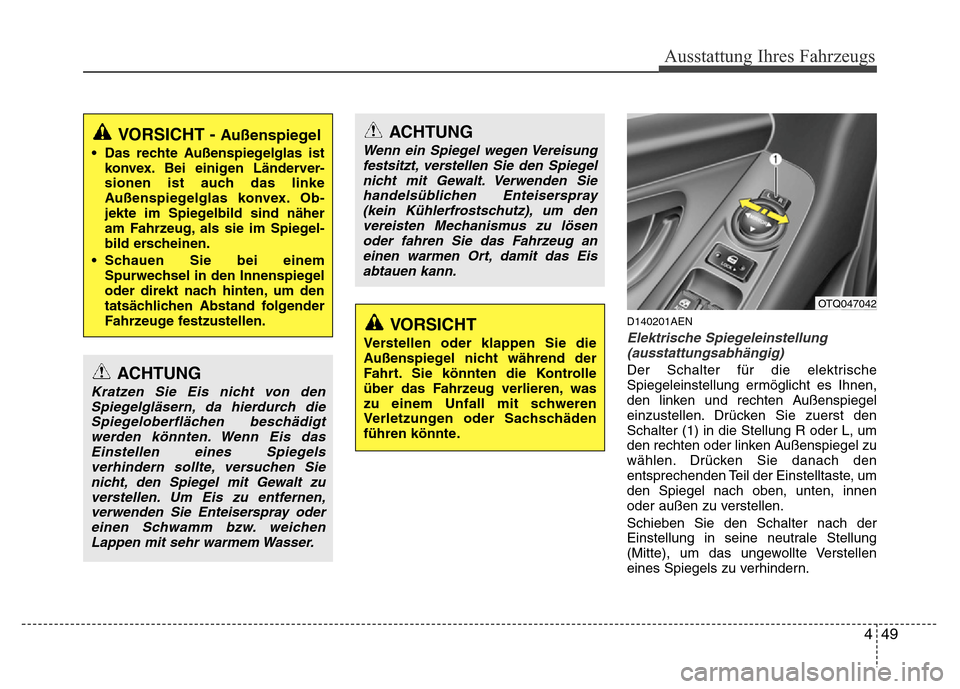

Hyundai H-1 (Grand Starex) 2016 Betriebsanleitung (in German)

449
Ausstattung Ihres Fahrzeugs
D140201AEN
Elektrische Spiegeleinstellung
(ausstattungsabhängig)
Der Schalter für die elektrische
Spiegeleinstellung ermöglicht es Ihnen,
den linken und rechten Außenspiegel
einzustellen. Drücken Sie zuerst den
Schalter (1) in die Stellung R oder L, um
den rechten oder linken Außenspiegel zu
wählen. Drücken Sie danach den
entsprechenden Teil der Einstelltaste, um
den Spiegel nach oben, unten, innen
oder außen zu verstellen.
Schieben Sie den Schalter nach der
Einstellung in seine neutrale Stellung
(Mitte), um das ungewollte Verstellen
eines Spiegels zu verhindern.
ACHTUNG
Wenn ein Spiegel wegen Vereisung
festsitzt, verstellen Sie den Spiegel
nicht mit Gewalt. Verwenden Sie
handelsüblichen Enteiserspray
(kein Kühlerfrostschutz), um den
vereisten Mechanismus zu lösen
oder fahren Sie das Fahrzeug an
einen warmen Ort, damit das Eis
abtauen kann.
VORSICHT
Verstellen oder klappen Sie die
Außenspiegel nicht während der
Fahrt. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall mit schweren
Verletzungen oder Sachschäden
führen könnte.
OTQ047042
VORSICHT - Außenspiegel
• Das rechte Außenspiegelglas ist
konvex. Bei einigen Länderver-sionen ist auch das linke
Außenspiegelglas konvex. Ob-jekte im Spiegelbild sind näher
am Fahrzeug, als sie im Spiegel-bild erscheinen.
•Schauen Sie bei einem
Spurwechsel in den Innenspiegel
oder direkt nach hinten, um den
tatsächlichen Abstand folgender
Fahrzeuge festzustellen.
ACHTUNG
Kratzen Sie Eis nicht von den
Spiegelgläsern, da hierdurch die
Spiegeloberflächen beschädigt
werden könnten. Wenn Eis das
Einstellen eines Spiegels
verhindern sollte, versuchen Sie
nicht, den Spiegel mit Gewalt zu
verstellen. Um Eis zu entfernen,
verwenden Sie Enteiserspray oder
einen Schwamm bzw. weichen
Lappen mit sehr warmem Wasser.

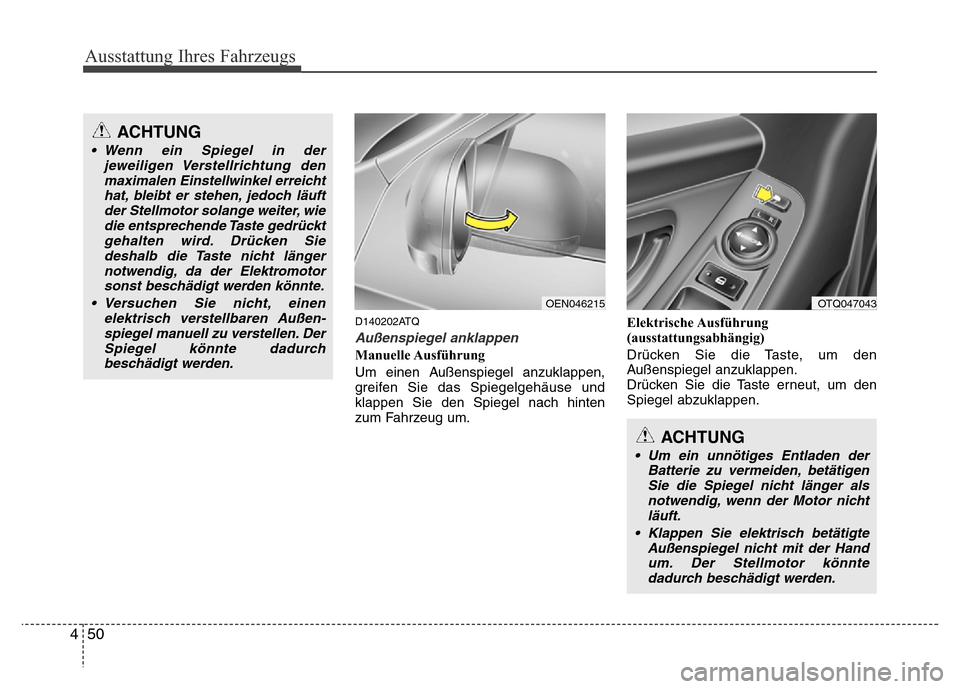

Ausstattung Ihres Fahrzeugs
50 4
D140202ATQ
Außenspiegel anklappen
Manuelle Ausführung
Um einen Außenspiegel anzuklappen,
greifen Sie das Spiegelgehäuse und
klappen Sie den Spiegel nach hinten
zum Fahrzeug um.Elektrische Ausführung
(ausstattungsabhängig)
Drücken Sie die Taste, um den
Außenspiegel anzuklappen.
Drücken Sie die Taste erneut, um den
Spiegel abzuklappen.
OEN046215
ACHTUNG
• Wenn ein Spiegel in der
jeweiligen Verstellrichtung den
maximalen Einstellwinkel erreicht
hat, bleibt er stehen, jedoch läuft
der Stellmotor solange weiter, wie
die entsprechende Taste gedrückt
gehalten wird. Drücken Sie
deshalb die Taste nicht länger
notwendig, da der Elektromotor
sonst beschädigt werden könnte.
• Versuchen Sie nicht, einen
elektrisch verstellbaren Außen
-spiegel manuell zu verstellen. Der
Spiegel könnte dadurch
beschädigt werden.
OTQ047043
ACHTUNG
• Um ein unnötiges Entladen der
Batterie zu vermeiden, betätigen
Sie die Spiegel nicht länger als
notwendig, wenn der Motor nicht
läuft.
• Klappen Sie elektrisch betätigte
Außenspiegel nicht mit der Hand
um. Der Stellmotor könnte
dadurch beschädigt werden.

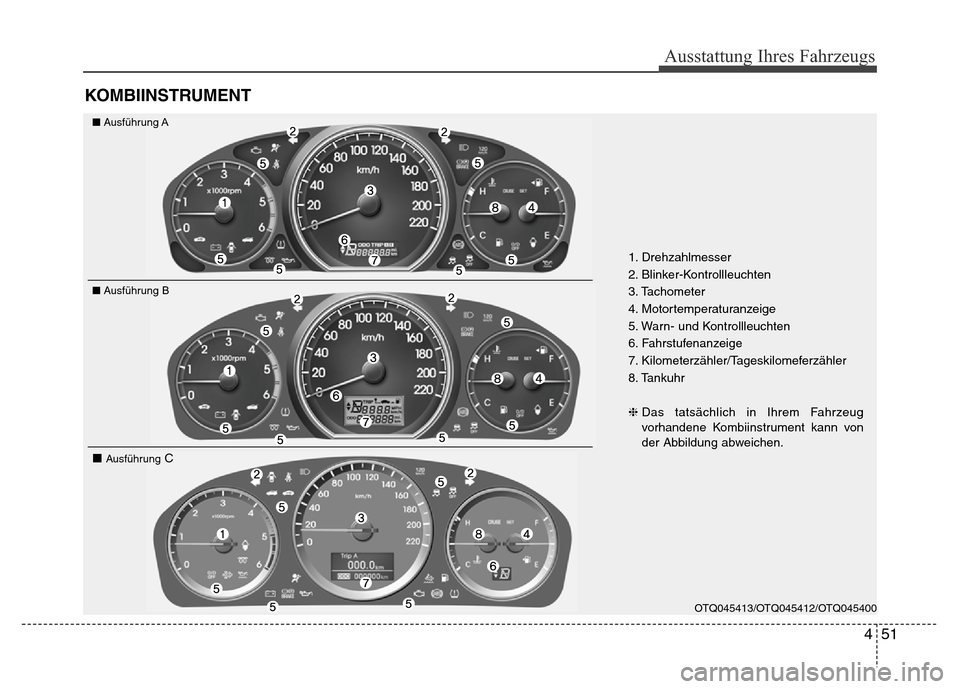

451
Ausstattung Ihres Fahrzeugs
KOMBIINSTRUMENT
1. Drehzahlmesser
2. Blinker-Kontrollleuchten
3. Tachometer
4. Motortemperaturanzeige
5. Warn- und Kontrollleuchten
6. Fahrstufenanzeige
7. Kilometerzähler/Tageskilomeferzähler
8. Tankuhr
❈Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
OTQ045413/OTQ045412/OTQ045400
■AusführungC
■AusführungA
■AusführungB

Ausstattung Ihres Fahrzeugs
52 4

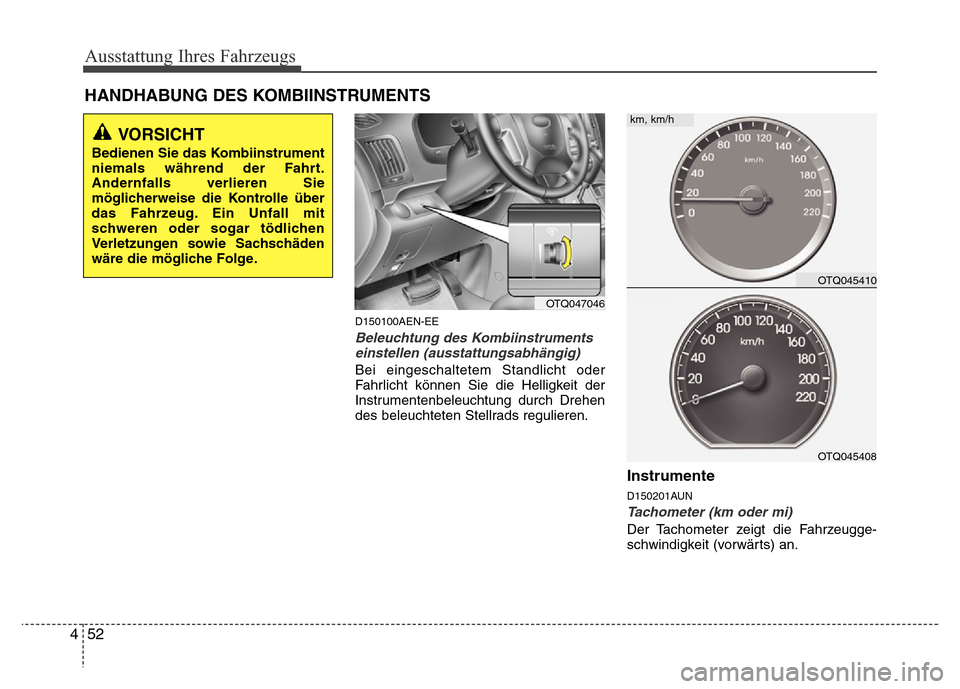

HANDHABUNG DES KOMBIINSTRUMENTS
D150100AEN-EE
Beleuchtung des Kombiinstruments
einstellen (ausstattungsabhängig)
Bei eingeschaltetem Standlicht oder
Fahrlicht können Sie die Helligkeit der
Instrumentenbeleuchtung durch Drehen
des beleuchteten Stellrads regulieren.
Instrumente
D150201AUN
Tachometer (km oder mi)
Der Tachometer zeigt die Fahrzeugge-
schwindigkeit (vorwärts) an.
OTQ047046
VORSICHT
Bedienen Sie das Kombiinstrument
niemals während der Fahrt.
Andernfalls verlieren Sie
möglicherweise die Kontrolle über
das Fahrzeug. Ein Unfall mit
schweren oder sogar tödlichen
Verletzungen sowie Sachschäden
wäre die mögliche Folge.
OTQ045410
OTQ045408
km, km/h

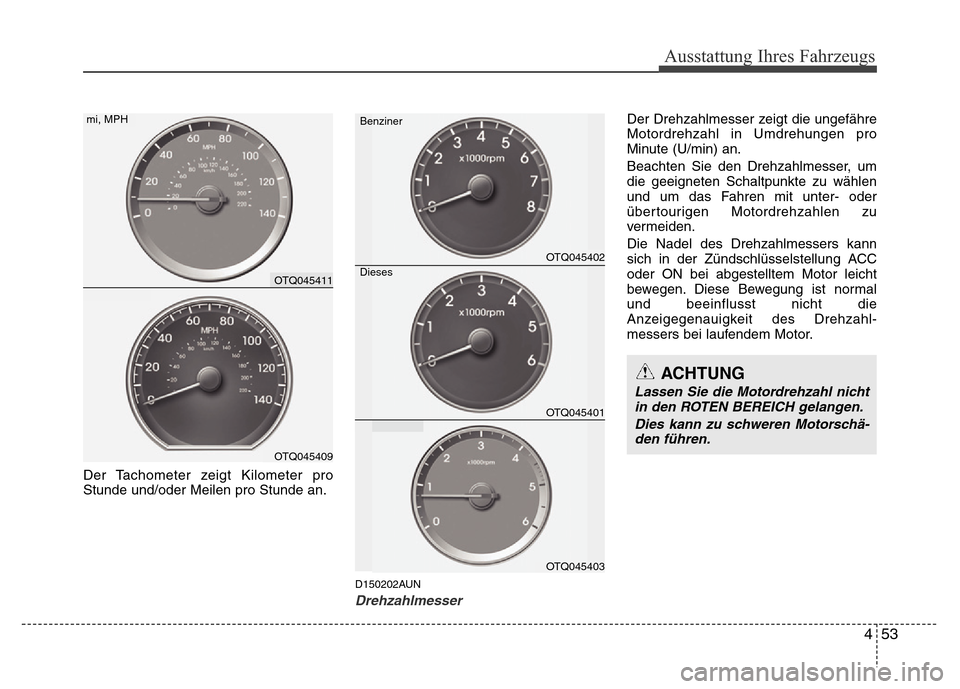

453
Ausstattung Ihres Fahrzeugs
Der Tachometer zeigt Kilometer pro
Stunde und/oder Meilen pro Stunde an.
D150202AUN
Drehzahlmesser
Der Drehzahlmesser zeigt die ungefähre
Motordrehzahl in Umdrehungen pro
Minute (U/min) an.
Beachten Sie den Drehzahlmesser, um
die geeigneten Schaltpunkte zu wählen
und um das Fahren mit unter- oder
übertourigen Motordrehzahlen zu
vermeiden.
Die Nadel des Drehzahlmessers kann
sich in der Zündschlüsselstellung ACC
oder ON bei abgestelltem Motor leicht
bewegen. Diese Bewegung ist normal
und beeinflusst nicht die
Anzeigegenauigkeit des Drehzahl-
messers bei laufendem Motor.
ACHTUNG
Lassen Sie die Motordrehzahl nicht
in den ROTEN BEREICH gelangen.
Dies kann zu schweren Motorschä
-den führen.
OTQ045411
OTQ045409
mi, MPH
OTQ045401
OTQ045403
Benziner
Dieses
OTQ045402

Ausstattung Ihres Fahrzeugs
54 4

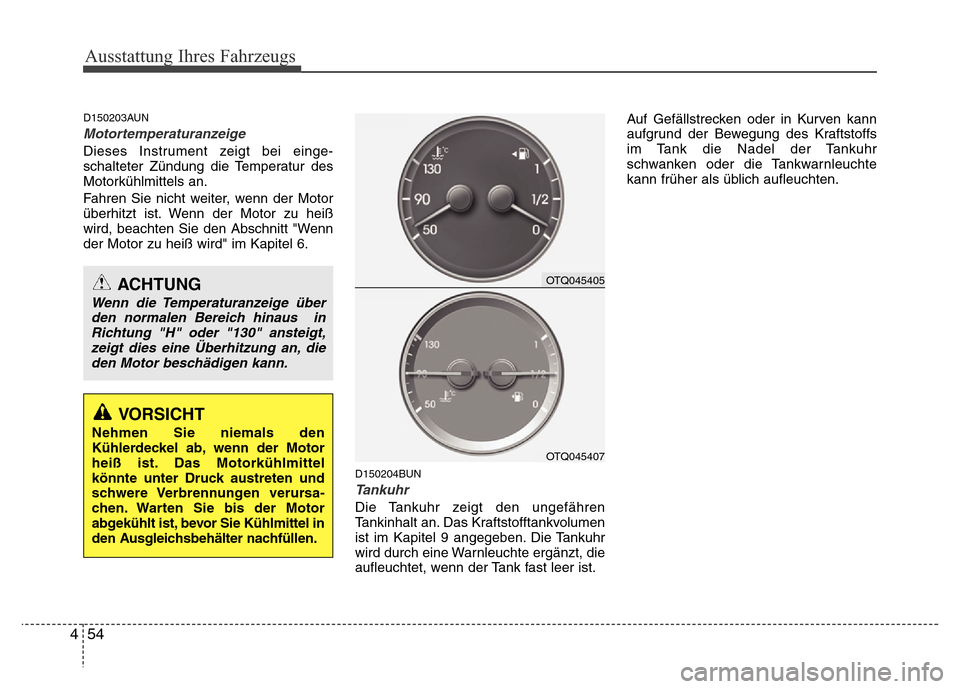

D150203AUN
Motortemperaturanzeige
Dieses Instrument zeigt bei einge-
schalteter Zündung die Temperatur des
Motorkühlmittels an.
Fahren Sie nicht weiter, wenn der Motor
überhitzt ist. Wenn der Motor zu heiß
wird, beachten Sie den Abschnitt "Wenn
der Motor zu heiß wird" im Kapitel 6.
D150204BUN
Tankuhr
Die Tankuhr zeigt den ungefähren
Tankinhalt an. Das Kraftstofftankvolumen
ist im Kapitel 9 angegeben. Die Tankuhr
wird durch eine Warnleuchte ergänzt, die
aufleuchtet, wenn der Tank fast leer ist.Auf Gefällstrecken oder in Kurven kann
aufgrund der Bewegung des Kraftstoffs
im Tank die Nadel der Tankuhr
schwanken oder die Tankwarnleuchte
kann früher als üblich aufleuchten.
ACHTUNG
Wenn die Temperaturanzeige über
den normalen Bereich hinaus in
Richtung "H" oder "130" ansteigt,
zeigt dies eine Überhitzung an, die
den Motor beschädigen kann.
VORSICHT
Nehmen Sie niemals den
Kühlerdeckel ab, wenn der Motor
heiß ist. Das Motorkühlmittel
könnte unter Druck austreten und
schwere Verbrennungen verursa
-chen. Warten Sie bis der Motor
abgekühlt ist, bevor Sie Kühlmittel in
den Ausgleichsbehälter nachfüllen.
OTQ045405
OTQ045407

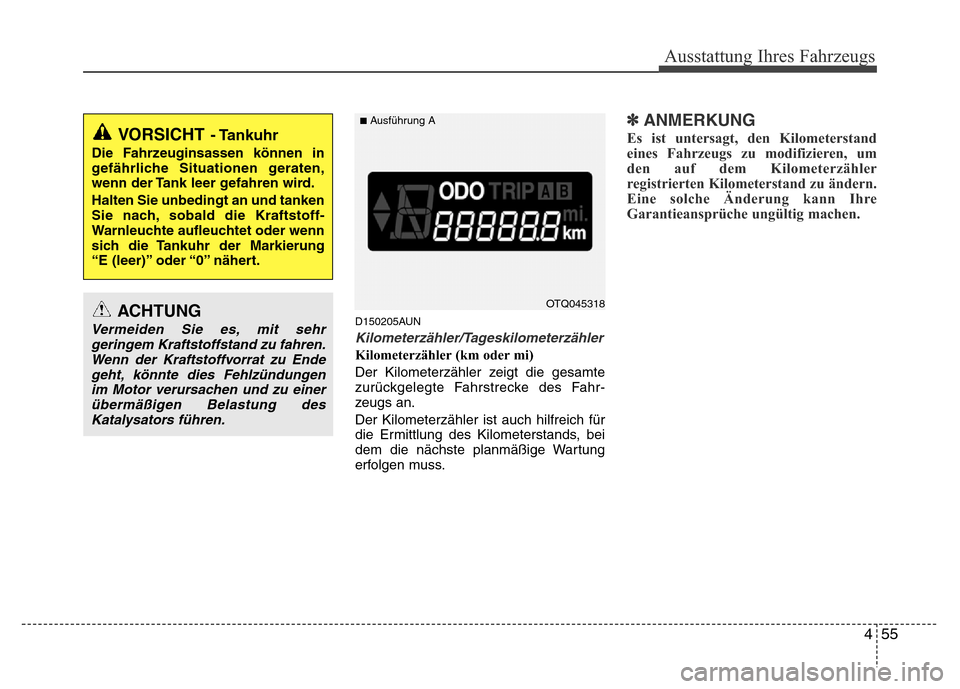

455
Ausstattung Ihres Fahrzeugs
D150205AUN
Kilometerzähler/Tageskilometerzähler
Kilometerzähler (km oder mi)
Der Kilometerzähler zeigt die gesamte
zurückgelegte Fahrstrecke des Fahr-
zeugs an.
Der Kilometerzähler ist auch hilfreich für
die Ermittlung des Kilometerstands, bei
dem die nächste planmäßige Wartung
erfolgen muss.
✽ANMERKUNG
Es ist untersagt, den Kilometerstand
eines Fahrzeugs zu modifizieren, um
den auf dem Kilometerzähler
registrierten Kilometerstand zu ändern.
Eine solche Änderung kann Ihre
Garantieansprüche ungültig machen.VORSICHT- Tankuhr
Die Fahrzeuginsassen können in
gefährliche Situationen geraten,
wenn der Tank leer gefahren wird.
Halten Sie unbedingt an und tanken
Sie nach, sobald die Kraftstoff-
Warnleuchte aufleuchtet oder wenn
sich die Tankuhr der Markierung
“E (leer)” oder “0” nähert.
ACHTUNG
Vermeiden Sie es, mit sehr
geringem Kraftstoffstand zu fahren.
Wenn der Kraftstoffvorrat zu Ende
geht, könnte dies Fehlzündungen
im Motor verursachen und zu einer
übermäßigen Belastung des
Katalysators führen.
OTQ045318
■Ausführung A

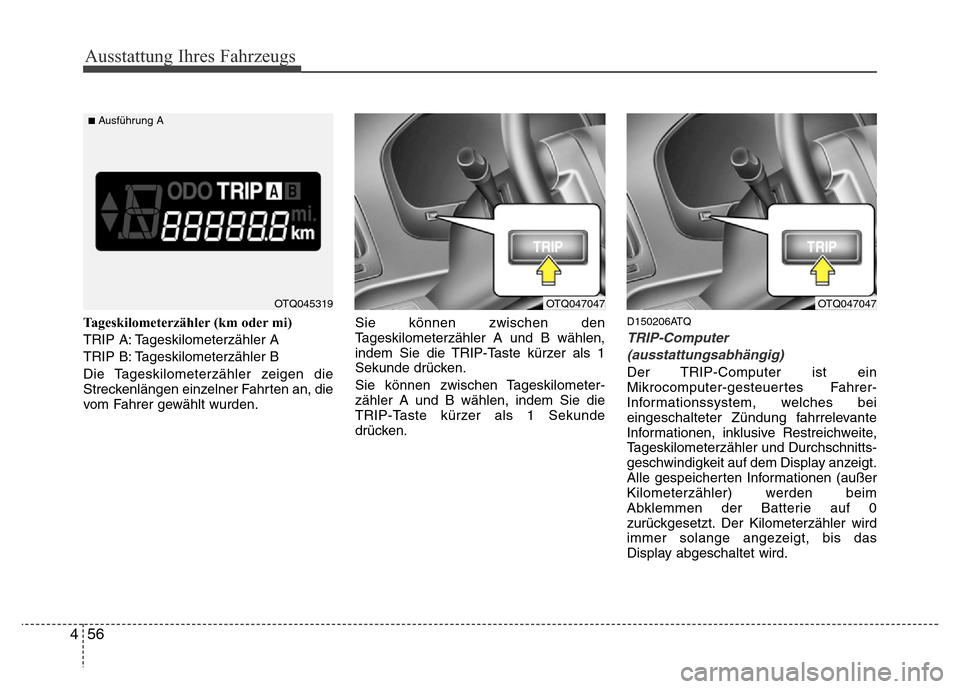

Ausstattung Ihres Fahrzeugs
56 4
Tageskilometerzähler (km oder mi)
TRIP A: Tageskilometerzähler A
TRIP B: Tageskilometerzähler B
Die Tageskilometerzähler zeigen die
Streckenlängen einzelner Fahrten an, die
vom Fahrer gewählt wurden.Sie können zwischen den
Tageskilometerzähler A und B wählen,
indem Sie die TRIP-Taste kürzer als 1
Sekunde drücken.
Sie können zwischen Tageskilometer-
zähler A und B wählen, indem Sie die
TRIP-Taste kürzer als 1 Sekunde
drücken.D150206ATQ
TRIP-Computer
(ausstattungsabhängig)
Der TRIP-Computer ist ein
Mikrocomputer-gesteuertes Fahrer-
Informationssystem, welches bei
eingeschalteter Zündung fahrrelevante
Informationen, inklusive Restreichweite,
Tageskilometerzähler und Durchschnitts-
geschwindigkeit auf dem Display anzeigt.
Alle gespeicherten Informationen (außer
Kilometerzähler) werden beim
Abklemmen der Batterie auf 0
zurückgesetzt. Der Kilometerzähler wird
immer solange angezeigt, bis das
Display abgeschaltet wird.
OTQ047047OTQ045319
■Ausführung A
OTQ047047

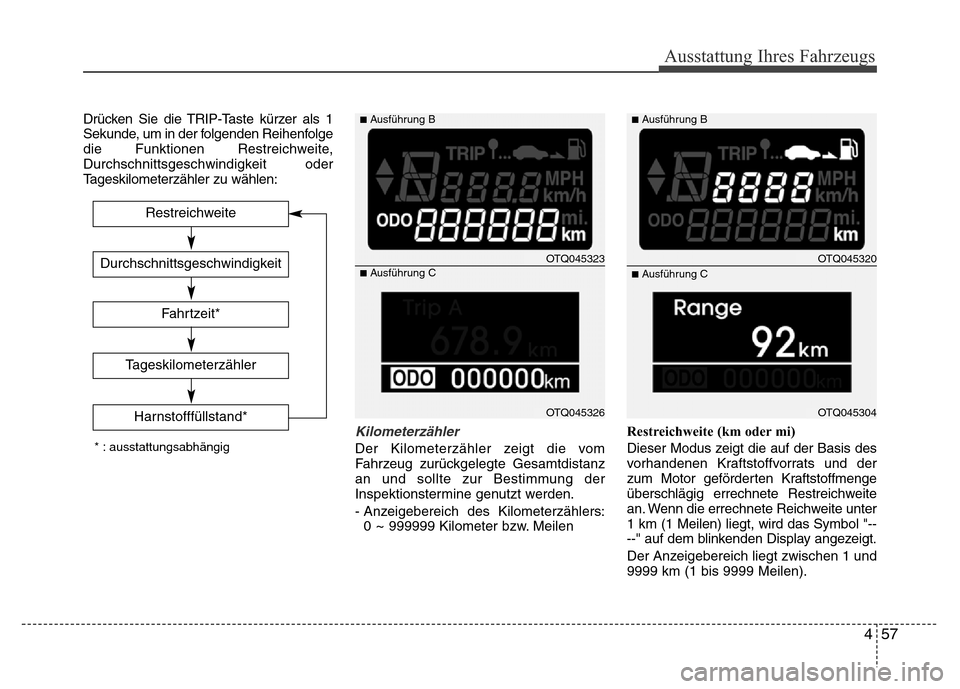

457
Ausstattung Ihres Fahrzeugs
Drücken Sie die TRIP-Taste kürzer als 1
Sekunde, um in der folgenden Reihenfolge
die Funktionen Restreichweite,
Durchschnittsgeschwindigkeit oder
Tageskilometerzähler zu wählen:
Kilometerzähler
Der Kilometerzähler zeigt die vom
Fahrzeug zurückgelegte Gesamtdistanz
an und sollte zur Bestimmung der
Inspektionstermine genutzt werden.
- Anzeigebereich des Kilometerzählers:
0
~999999 Kilometer bzw. MeilenRestreichweite (km oder mi)
Dieser Modus zeigt die auf der Basis des
vorhandenen Kraftstoffvorrats und der
zum Motor geförderten Kraftstoffmenge
überschlägig errechnete Restreichweite
an. Wenn die errechnete Reichweite unter
1 km (1 Meilen) liegt, wird das Symbol "--
--" auf dem blinkenden Display angezeigt.
Der Anzeigebereich liegt zwischen 1 und
9999 km (1 bis 9999 Meilen). Durchschnittsgeschwindigkeit
Tageskilometerzähler
Restreichweite
Fahrtzeit*
Harnstofffüllstand*
* : ausstattungsabhängig
OTQ045323
OTQ045326
■Ausführung B
■Ausführung COTQ045320
OTQ045304
■Ausführung B
■Ausführung C

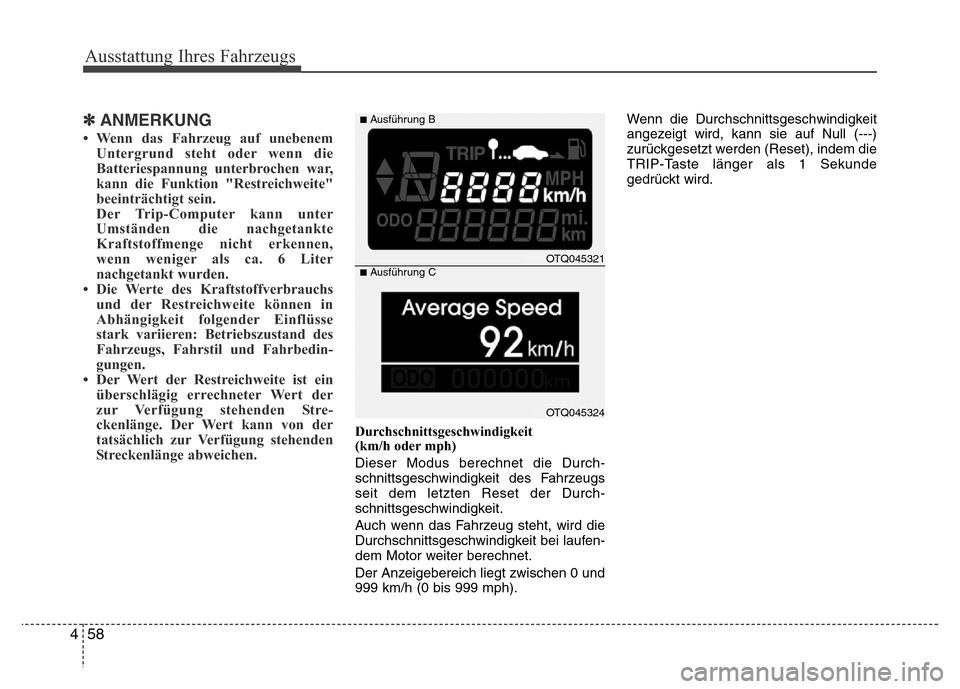

Ausstattung Ihres Fahrzeugs
58 4
✽ANMERKUNG
• Wenn das Fahrzeug auf unebenem
Untergrund steht oder wenn die
Batteriespannung unterbrochen war,
kann die Funktion "Restreichweite"
beeinträchtigt sein.
Der Trip-Computer kann unter
Umständen die nachgetankte
Kraftstoffmenge nicht erkennen,
wenn weniger als ca. 6 Liter
nachgetankt wurden.
• Die Werte des Kraftstoffverbrauchs
und der Restreichweite können in
Abhängigkeit folgender Einflüsse
stark variieren: Betriebszustand des
Fahrzeugs, Fahrstil und Fahrbedin-
gungen.
• Der Wert der Restreichweite ist ein
überschlägig errechneter Wert der
zur Verfügung stehenden Stre-
ckenlänge. Der Wert kann von der
tatsächlich zur Verfügung stehenden
Streckenlänge abweichen.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Dieser Modus berechnet die Durch-
schnittsgeschwindigkeit des Fahrzeugs
seit dem letzten Reset der Durch-
schnittsgeschwindigkeit.
Auch wenn das Fahrzeug steht, wird die
Durchschnittsgeschwindigkeit bei laufen-
dem Motor weiter berechnet.
Der Anzeigebereich liegt zwischen 0 und
999 km/h (0 bis 999 mph).Wenn die Durchschnittsgeschwindigkeit
angezeigt wird, kann sie auf Null (---)
zurückgesetzt werden (Reset), indem die
TRIP-Taste länger als 1 Sekunde
gedrückt wird.
OTQ045321
OTQ045324
■Ausführung B
■Ausführung C
