Hyundai H-1 (Grand Starex) 2016 Betriebsanleitung (in German)

489
Ausstattung Ihres Fahrzeugs

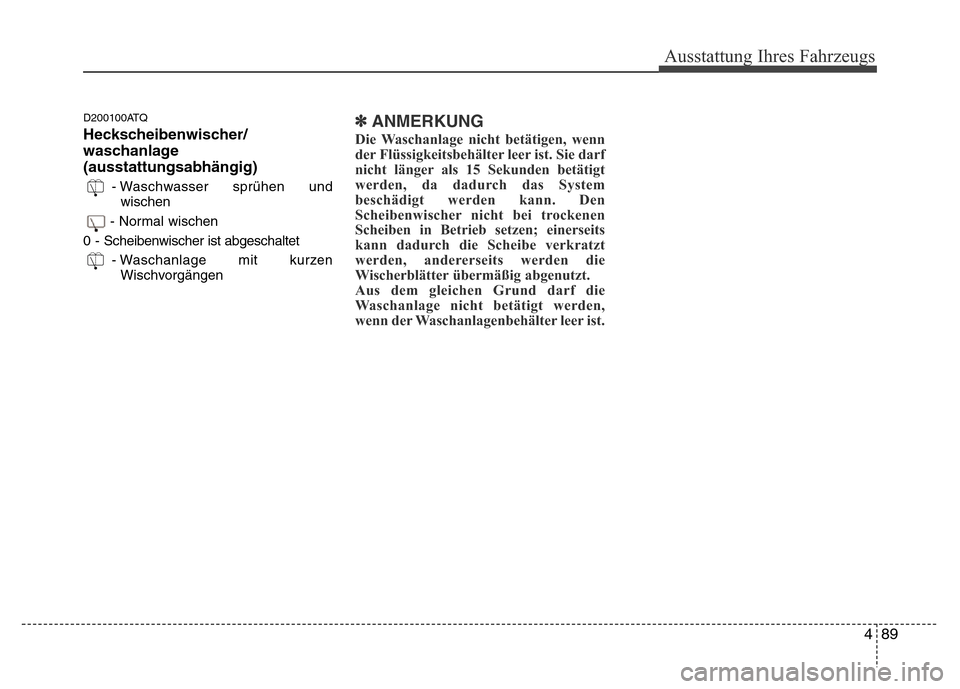

D200100ATQ
Heckscheibenwischer/
waschanlage
(ausstattungsabhängig)
- Waschwasser sprühen und
wischen
- Normal wischen
0 - Scheibenwischer ist abgeschaltet
- Waschanlage mit kurzen
Wischvorgängen
✽ANMERKUNG
Die Waschanlage nicht betätigen, wenn
der Flüssigkeitsbehälter leer ist. Sie darf
nicht länger als 15 Sekunden betätigt
werden, da dadurch das System
beschädigt werden kann. Den
Scheibenwischer nicht bei trockenen
Scheiben in Betrieb setzen; einerseits
kann dadurch die Scheibe verkratzt
werden, andererseits werden die
Wischerblätter übermäßig abgenutzt.
Aus dem gleichen Grund darf die
Waschanlage nicht betätigt werden,
wenn der Waschanlagenbehälter leer ist.

Ausstattung Ihres Fahrzeugs
90 4
D210000BEN
D210100ATQ

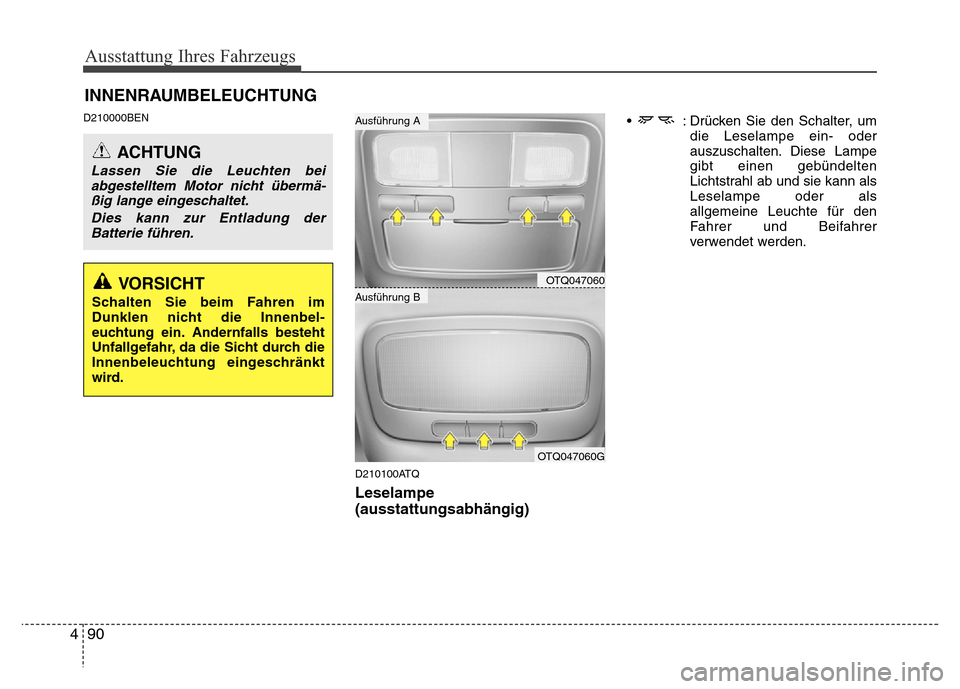

Leselampe
(ausstattungsabhängig)
• : Drücken Sie den Schalter, um
die Leselampe ein- oder
auszuschalten. Diese Lampe
gibt einen gebündelten
Lichtstrahl ab und sie kann als
Leselampe oder als
allgemeine Leuchte für den
Fahrer und Beifahrer
verwendet werden.
INNENRAUMBELEUCHTUNG
ACHTUNG
Lassen Sie die Leuchten bei
abgestelltem Motor nicht übermä-ßig lange eingeschaltet.
Dies kann zur Entladung der
Batterie führen.
OTQ047060
OTQ047060G
Ausführung B
Ausführung A
VORSICHT
Schalten Sie beim Fahren im
Dunklen nicht die Innenbel-euchtung ein. Andernfalls besteht
Unfallgefahr, da die Sicht durch die
Innenbeleuchtung eingeschränkt
wird.

491
Ausstattung Ihres Fahrzeugs

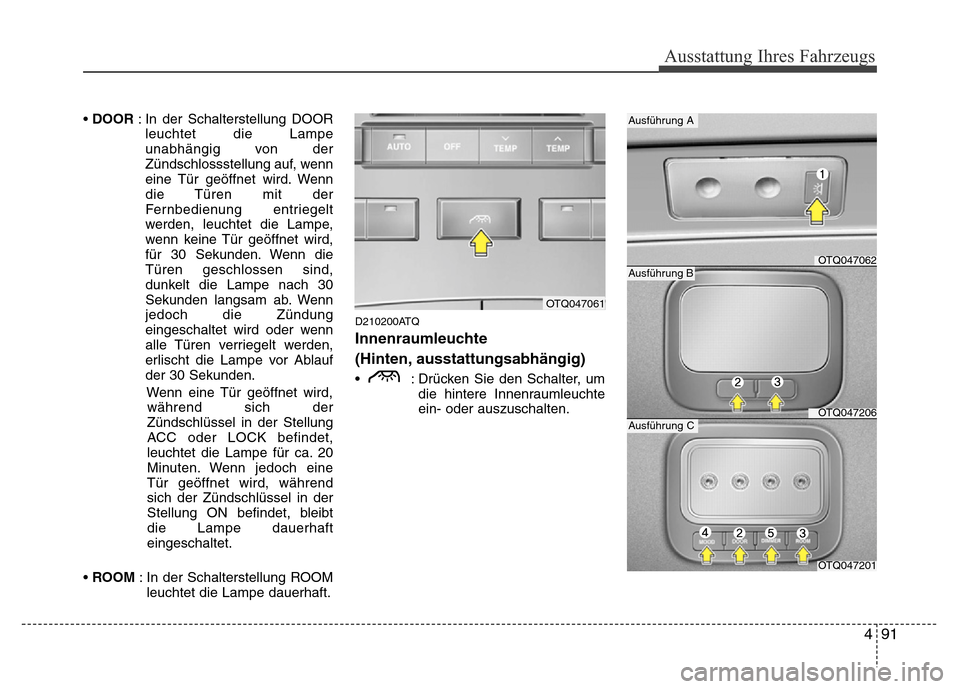

• DOOR : In der Schalterstellung DOOR
leuchtet die Lampe
unabhängig von der
Zündschlossstellung auf, wenn
eine Tür geöffnet wird. Wenn
die Türen mit der
Fernbedienung entriegelt
werden, leuchtet die Lampe,
wenn keine Tür geöffnet wird,
für 30 Sekunden. Wenn die
Türen geschlossen sind,
dunkelt die Lampe nach 30
Sekunden langsam ab. Wenn
jedoch die Zündung
eingeschaltet wird oder wenn
alle Türen verriegelt werden,
erlischt die Lampe vor Ablauf
der 30 Sekunden.
Wenn eine Tür geöffnet wird,
während sich der
Zündschlüssel in der Stellung
ACC oder LOCK befindet,
leuchtet die Lampe für ca. 20
Minuten. Wenn jedoch eine
Tür geöffnet wird, während
sich der Zündschlüssel in der
Stellung ON befindet, bleibt
die Lampe dauerhaft
eingeschaltet.
• ROOM : In der Schalterstellung ROOM
leuchtet die Lampe dauerhaft.
D210200ATQ
Innenraumleuchte
(Hinten, ausstattungsabhängig)
• : Drücken Sie den Schalter, um
die hintere Innenraumleuchte
ein- oder auszuschalten.
OTQ047061
OTQ047201
Ausführung C
OTQ047062
Ausführung A
Ausführung B
OTQ047206

Ausstattung Ihres Fahrzeugs
92 4

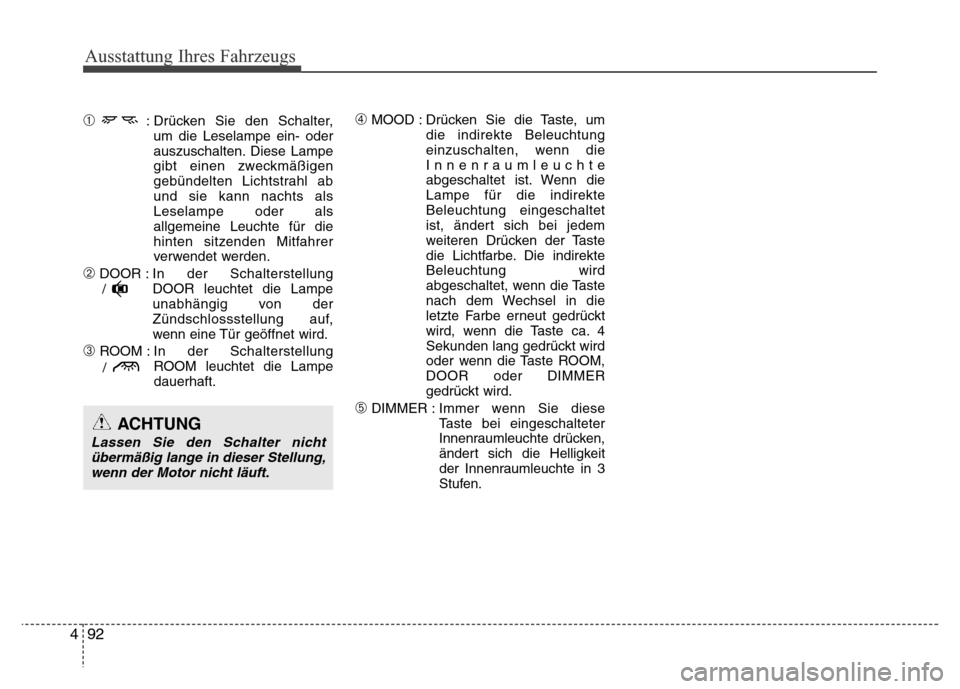

➀: Drücken Sie den Schalter,
um die Leselampe ein- oder
auszuschalten. Diese Lampe
gibt einen zweckmäßigen
gebündelten Lichtstrahl ab
und sie kann nachts als
Leselampe oder als
allgemeine Leuchte für die
hinten sitzenden Mitfahrer
verwendet werden.
➁DOOR : In der Schalterstellung
DOOR leuchtet die Lampe
unabhängig von der
Zündschlossstellung auf,
wenn eine Tür geöffnet wird.
➂ROOM : In der Schalterstellung
ROOM leuchtet die Lampe
dauerhaft.
➃MOOD : Drücken Sie die Taste, um
die indirekte Beleuchtung
einzuschalten, wenn die
Innenraumleuchte
abgeschaltet ist. Wenn die
Lampe für die indirekte
Beleuchtung eingeschaltet
ist, ändert sich bei jedem
weiteren Drücken der Taste
die Lichtfarbe. Die indirekte
Beleuchtung wird
abgeschaltet, wenn die Taste
nach dem Wechsel in die
letzte Farbe erneut gedrückt
wird, wenn die Taste ca. 4
Sekunden lang gedrückt wird
oder wenn die Taste ROOM,
DOOR oder DIMMER
gedrückt wird.
➄DIMMER :Immer wenn Sie diese
Taste bei eingeschalteter
Innenraumleuchte drücken,
ändert sich die Helligkeit
der Innenraumleuchte in 3
Stufen.
ACHTUNG
Lassen Sie den Schalter nicht
übermäßig lange in dieser Stellung,
wenn der Motor nicht läuft.
/
/

493
Ausstattung Ihres Fahrzeugs

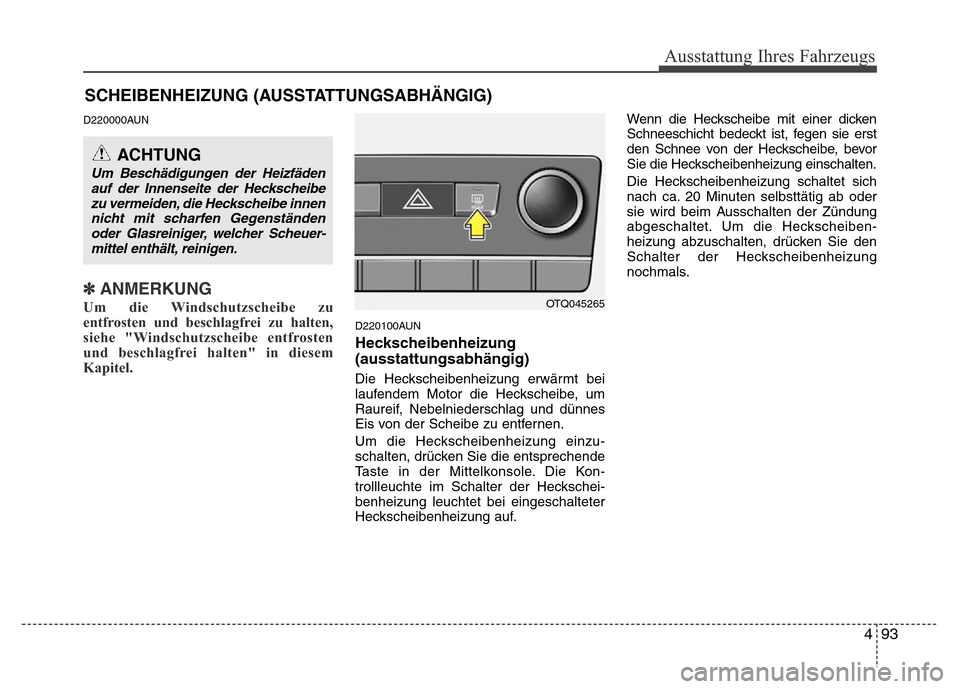

SCHEIBENHEIZUNG (AUSSTATTUNGSABHÄNGIG)
D220000AUN
✽ANMERKUNG
Um die Windschutzscheibe zu
entfrosten und beschlagfrei zu halten,
siehe "Windschutzscheibe entfrosten
und beschlagfrei halten" in diesem
Kapitel.
D220100AUN
Heckscheibenheizung
(ausstattungsabhängig)
Die Heckscheibenheizung erwärmt bei
laufendem Motor die Heckscheibe, um
Raureif, Nebelniederschlag und dünnes
Eis von der Scheibe zu entfernen.
Um die Heckscheibenheizung einzu-
schalten, drücken Sie die entsprechende
Taste in der Mittelkonsole. Die Kon-
trollleuchte im Schalter der Heckschei-
benheizung leuchtet bei eingeschalteter
Heckscheibenheizung auf.Wenn die Heckscheibe mit einer dicken
Schneeschicht bedeckt ist, fegen sie erst
den Schnee von der Heckscheibe, bevor
Sie die Heckscheibenheizung einschalten.
Die Heckscheibenheizung schaltet sich
nach ca. 20 Minuten selbsttätig ab oder
sie wird beim Ausschalten der Zündung
abgeschaltet. Um die Heckscheiben-
heizung abzuschalten, drücken Sie den
Schalter der Heckscheibenheizung
nochmals.
ACHTUNG
Um Beschädigungen der Heizfäden
auf der Innenseite der Heckscheibe
zu vermeiden, die Heckscheibe innen
nicht mit scharfen Gegenständen
oder Glasreiniger, welcher Scheuer
-mittel enthält, reinigen.
OTQ045265

Ausstattung Ihres Fahrzeugs
94 4

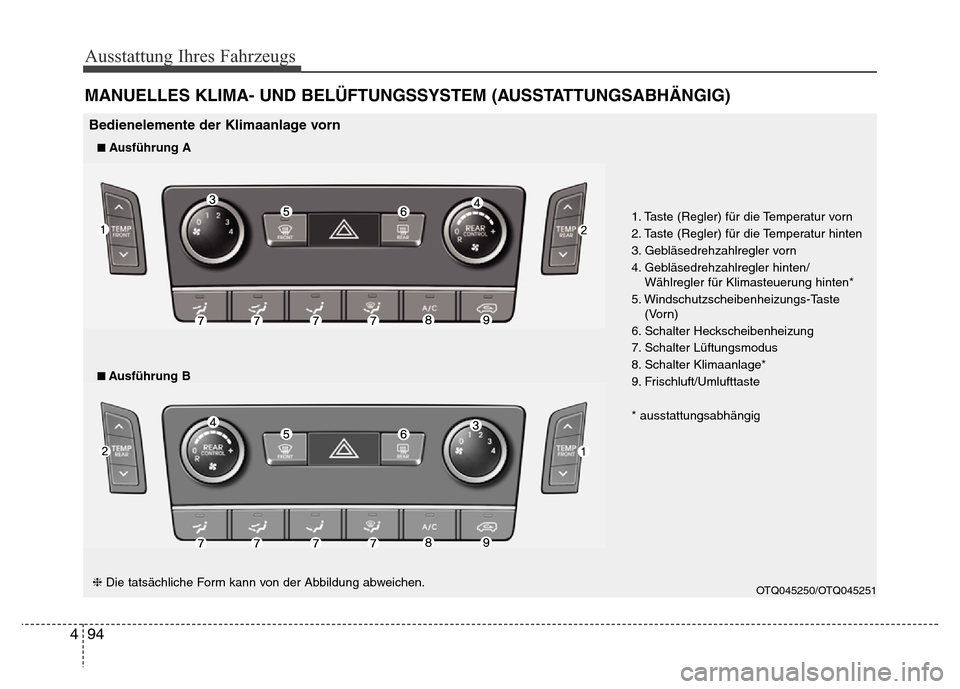

MANUELLES KLIMA- UND BELÜFTUNGSSYSTEM (AUSSTATTUNGSABHÄNGIG)
OTQ045250/OTQ045251
1. Taste (Regler) für die Temperatur vorn
2. Taste (Regler) für die Temperatur hinten
3. Gebläsedrehzahlregler vorn
4. Gebläsedrehzahlregler hinten/
Wählregler für Klimasteuerung hinten*
5. Windschutzscheibenheizungs-Taste
(Vorn)
6. Schalter Heckscheibenheizung
7. Schalter Lüftungsmodus
8. Schalter Klimaanlage*
9. Frischluft/Umlufttaste
* ausstattungsabhängig
■Ausführung A
Bedienelemente der Klimaanlage vorn
■Ausf

495
Ausstattung Ihres Fahrzeugs

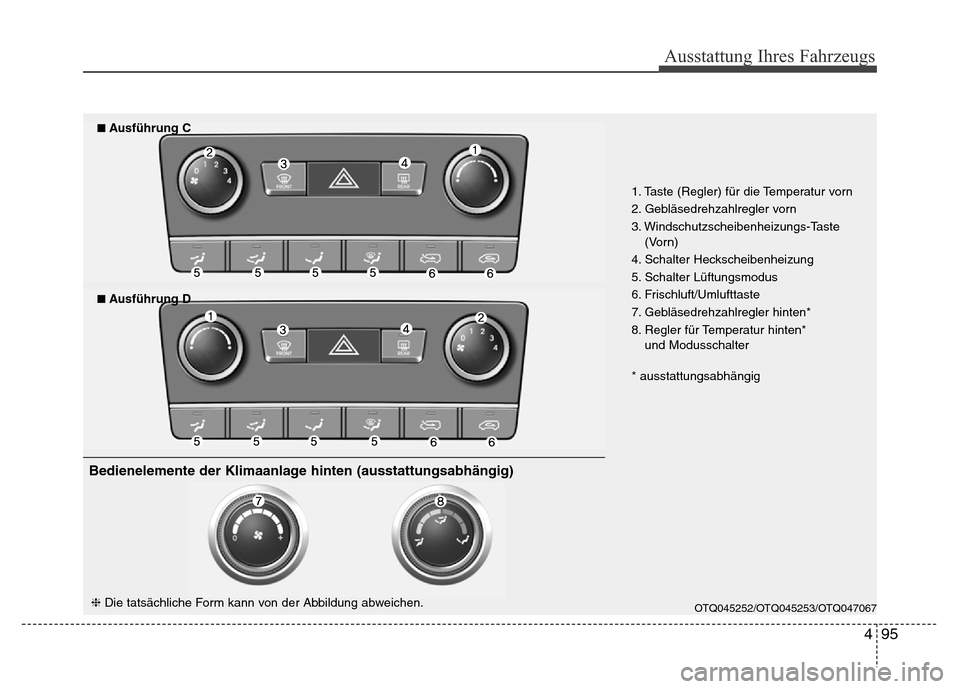

OTQ045252/OTQ045253/OTQ047067
1. Taste (Regler) für die Temperatur vorn
2. Gebläsedrehzahlregler vorn
3. Windschutzscheibenheizungs-Taste
(Vorn)
4. Schalter Heckscheibenheizung
5. Schalter Lüftungsmodus
6. Frischluft/Umlufttaste
7. Gebläsedrehzahlregler hinten*
8. Regler für Temperatur hinten*
und Modusschalter
* ausstattungsabhängig
■Ausführung C
■Ausf

Ausstattung Ihres Fahrzeugs
96 4

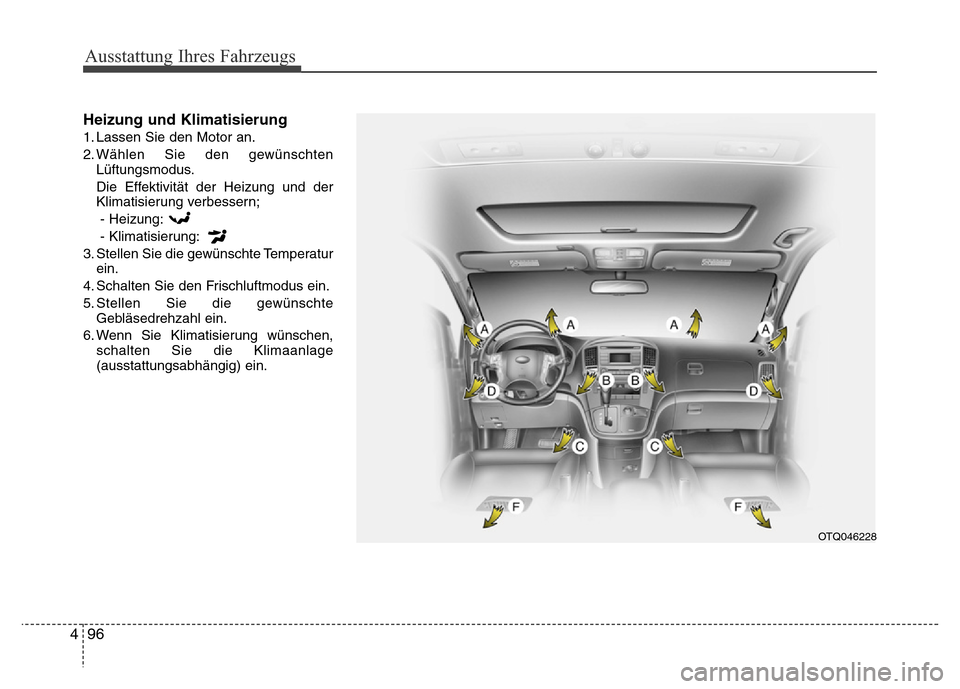

Heizung und Klimatisierung
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschten
Lüftungsmodus.
Die Effektivität der Heizung und der
Klimatisierung verbessern;
- Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur
ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen,
schalten Sie die Klimaanlage
(ausstattungsabhängig) ein.
OTQ046228

497
Ausstattung Ihres Fahrzeugs
D230101ATQ

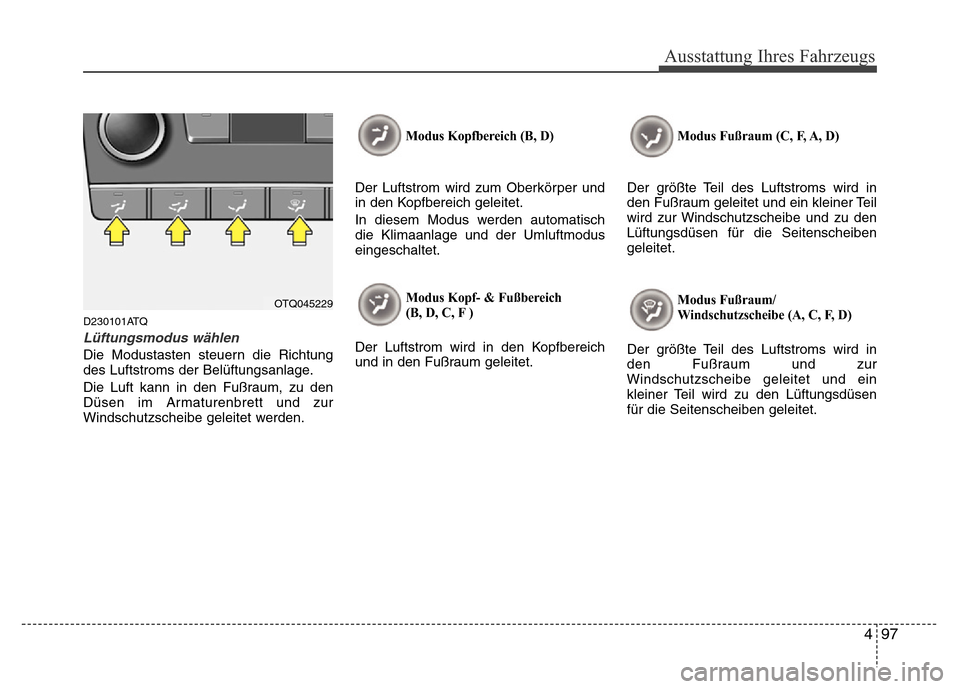

Lüftungsmodus wählen
Die Modustasten steuern die Richtung
des Luftstroms der Belüftungsanlage.
Die Luft kann in den Fußraum, zu den
Düsen im Armaturenbrett und zur
Windschutzscheibe geleitet werden.
Modus Kopfbereich (B, D)
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet.
In diesem Modus werden automatisch
die Klimaanlage und der Umluftmodus
eingeschaltet.
Modus Kopf- & Fußbereich
(B, D, C, F )
Der Luftstrom wird in den Kopfbereich
und in den Fußraum geleitet.
Modus Fußraum (C, F, A, D)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu den
Lüftungsdüsen für die Seitenscheiben
geleitet.
Modus Fußraum/
Windschutzscheibe (A, C, F, D)
Der größte Teil des Luftstroms wird in
den Fußraum und zur
Windschutzscheibe geleitet und ein
kleiner Teil wird zu den Lüftungsdüsen
für die Seitenscheiben geleitet.
OTQ045229

Ausstattung Ihres Fahrzeugs
98 4

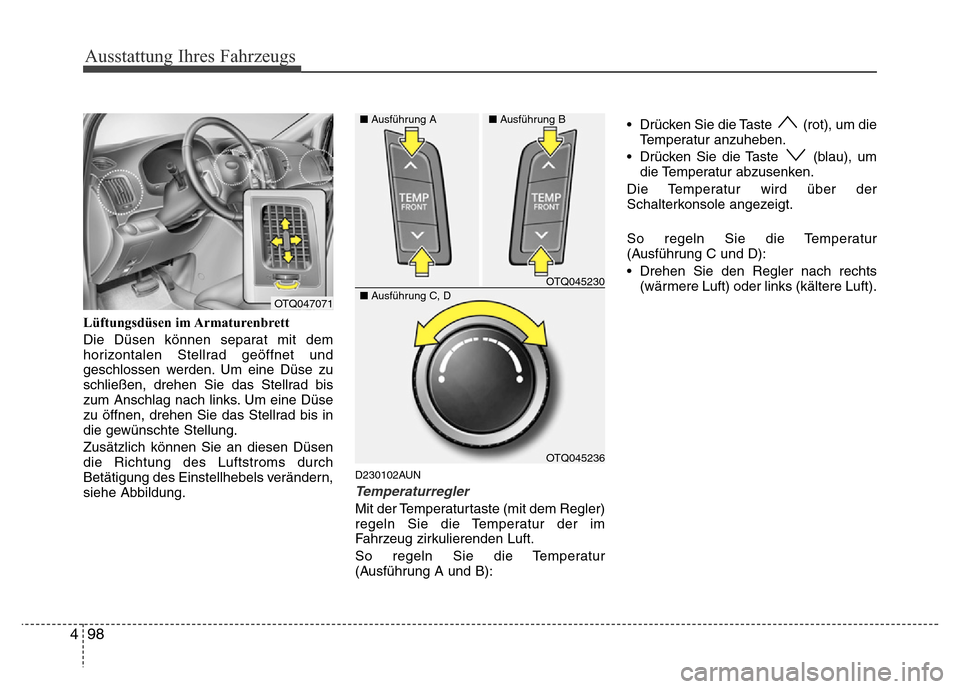

Lüftungsdüsen im Armaturenbrett
Die Düsen können separat mit dem
horizontalen Stellrad geöffnet und
geschlossen werden. Um eine Düse zu
schließen, drehen Sie das Stellrad bis
zum Anschlag nach links. Um eine Düse
zu öffnen, drehen Sie das Stellrad bis in
die gewünschte Stellung.
Zusätzlich können Sie an diesen Düsen
die Richtung des Luftstroms durch
Betätigung des Einstellhebels verändern,
siehe Abbildung.
D230102AUN
Temperaturregler
Mit der Temperaturtaste (mit dem Regler)
regeln Sie die Temperatur der im
Fahrzeug zirkulierenden Luft.
So regeln Sie die Temperatur
(Ausführung A und B):• Drücken Sie die Taste (rot), um die
Temperatur anzuheben.
• Drücken Sie die Taste (blau), um
die Temperatur abzusenken.
Die Temperatur wird über der
Schalterkonsole angezeigt.
So regeln Sie die Temperatur
(Ausführung C und D):
• Drehen Sie den Regler nach rechts
(wärmere Luft) oder links (kältere Luft).
OTQ047071
OTQ045230 ■Ausführung A■Ausführung B■Ausführung C, D
OTQ045236
