Fahrhinweise
12 5

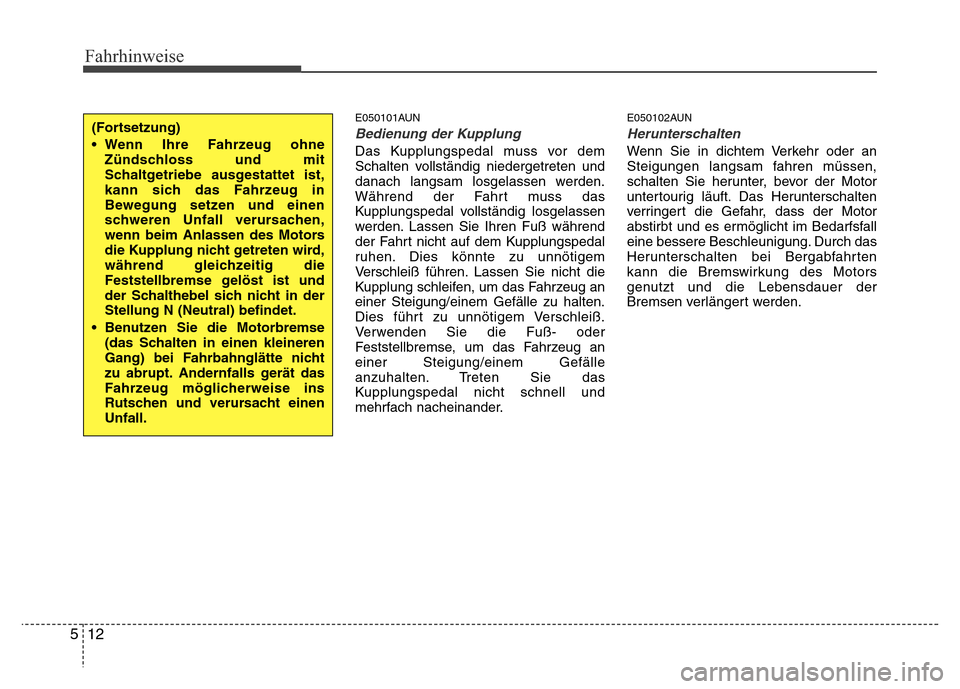

E050101AUN
Bedienung der Kupplung
Das Kupplungspedal muss vor dem
Schalten vollständig niedergetreten und
danach langsam losgelassen werden.
Während der Fahrt muss das
Kupplungspedal vollständig losgelassen
werden. Lassen Sie Ihren Fuß während
der Fahrt nicht auf dem Kupplungspedal
ruhen. Dies könnte zu unnötigem
Verschleiß führen. Lassen Sie nicht die
Kupplung schleifen, um das Fahrzeug an
einer Steigung/einem Gefälle zu halten.
Dies führt zu unnötigem Verschleiß.
Verwenden Sie die Fuß- oder
Feststellbremse, um das Fahrzeug an
einer Steigung/einem Gefälle
anzuhalten. Treten Sie das
Kupplungspedal nicht schnell und
mehrfach nacheinander.
E050102AUN
Herunterschalten
Wenn Sie in dichtem Verkehr oder an
Steigungen langsam fahren müssen,
schalten Sie herunter, bevor der Motor
untertourig läuft. Das Herunterschalten
verringert die Gefahr, dass der Motor
abstirbt und es ermöglicht im Bedarfsfall
eine bessere Beschleunigung. Durch das
Herunterschalten bei Bergabfahrten
kann die Bremswirkung des Motors
genutzt und die Lebensdauer der
Bremsen verlängert werden.
(Fortsetzung)
• Wenn Ihre Fahrzeug ohne
Zündschloss und mit
Schaltgetriebe ausgestattet ist,
kann sich das Fahrzeug in
Bewegung setzen und einen
schweren Unfall verursachen,
wenn beim Anlassen des Motors
die Kupplung nicht getreten wird,
während gleichzeitig die
Feststellbremse gelöst ist und
der Schalthebel sich nicht in der
Stellung N (Neutral) befindet.
• Benutzen Sie die Motorbremse
(das Schalten in einen kleineren
Gang) bei Fahrbahnglätte nicht
zu abrupt. Andernfalls gerät das
Fahrzeug möglicherweise ins
Rutschen und verursacht einen
Unfall.

513
Fahrhinweise

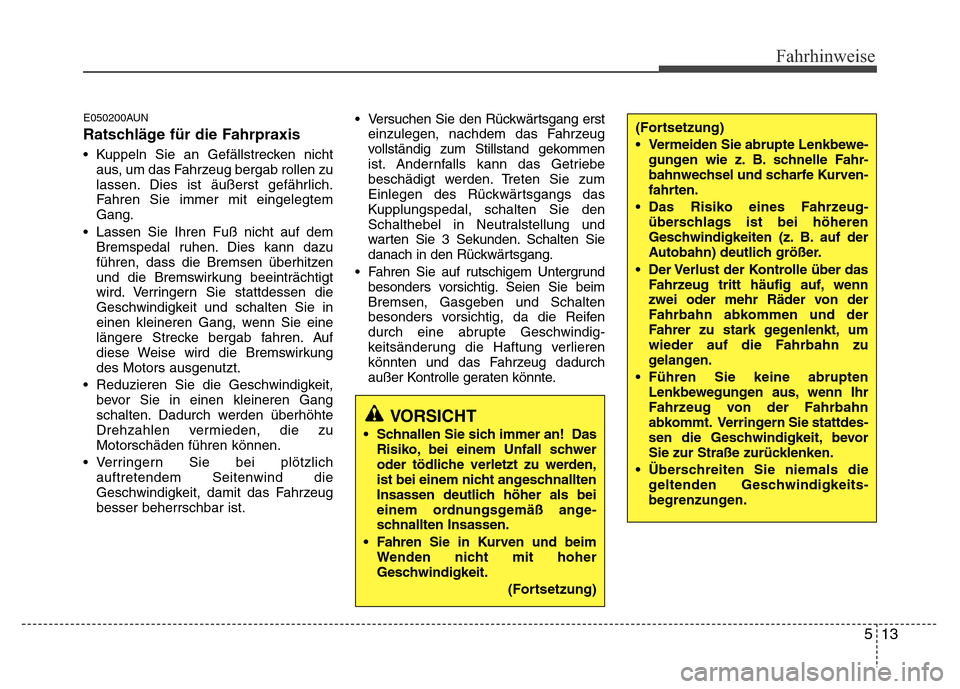

E050200AUN
Ratschläge für die Fahrpraxis
• Kuppeln Sie an Gefällstrecken nicht
aus, um das Fahrzeug bergab rollen zu
lassen. Dies ist äußerst gefährlich.
Fahren Sie immer mit eingelegtem
Gang.
• Lassen Sie Ihren Fuß nicht auf dem
Bremspedal ruhen. Dies kann dazu
führen, dass die Bremsen überhitzen
und die Bremswirkung beeinträchtigt
wird. Verringern Sie stattdessen die
Geschwindigkeit und schalten Sie in
einen kleineren Gang, wenn Sie eine
längere Strecke bergab fahren. Auf
diese Weise wird die Bremswirkung
des Motors ausgenutzt.
• Reduzieren Sie die Geschwindigkeit,
bevor Sie in einen kleineren Gang
schalten. Dadurch werden überhöhte
Drehzahlen vermieden, die zu
Motorschäden führen können.
• Verringern Sie bei plötzlich
auftretendem Seitenwind die
Geschwindigkeit, damit das Fahrzeug
besser beherrschbar ist.• Versuchen Sie den Rückwärtsgang erst
einzulegen, nachdem das Fahrzeug
vollständig zum Stillstand gekommen
ist. Andernfalls kann das Getriebe
beschädigt werden. Treten Sie zum
Einlegen des Rückwärtsgangs das
Kupplungspedal, schalten Sie den
Schalthebel in Neutralstellung und
warten Sie 3 Sekunden. Schalten Sie
danach in den Rückwärtsgang.
• Fahren Sie auf rutschigem Untergrund
besonders vorsichtig. Seien Sie beim
Bremsen, Gasgeben und Schalten
besonders vorsichtig, da die Reifen
durch eine abrupte Geschwindig-
keitsänderung die Haftung verlieren
könnten und das Fahrzeug dadurch
außer Kontrolle geraten könnte.
VORSICHT
• Schnallen Sie sich immer an! Das
Risiko, bei einem Unfall schwer
oder tödliche verletzt zu werden,
ist bei einem nicht angeschnallten
Insassen deutlich höher als bei
einem ordnungsgemäß ange
-schnallten Insassen.
•Fahren Sie in Kurven und beim
Wenden nicht mit hoher
Geschwindigkeit.
(Fortsetzung)
(Fortsetzung)
• Vermeiden Sie abrupte Lenkbewe
-gungen wie z. B. schnelle Fahr-bahnwechsel und scharfe Kurven-fahrten.
• Das Risiko eines Fahrzeug
-überschlags ist bei höheren
Gesc
hwindigkeiten (z. B. auf der
Autobahn) deutlich größer.
• Der Verlust der Kontrolle über das
Fahrzeug tritt häufig auf, wenn
zwei oder mehr Räder von der
Fahrbahn abkommen und der
Fahrer zu stark gegenlenkt, um
wieder auf die Fahrbahn zu
gelangen.
• Führen Sie keine abrupten
Lenkbewegungen aus, wenn Ihr
Fahrzeug von der Fahrbahn
abkommt. Verringern Sie stattdes
-sen die Geschwindigkeit, bevor
Sie zur Straße zurücklenken.
• Überschreiten Sie niemals die
geltenden Geschwindigkeits
-begrenzungen.

Fahrhinweise
14 5
E060000AEN

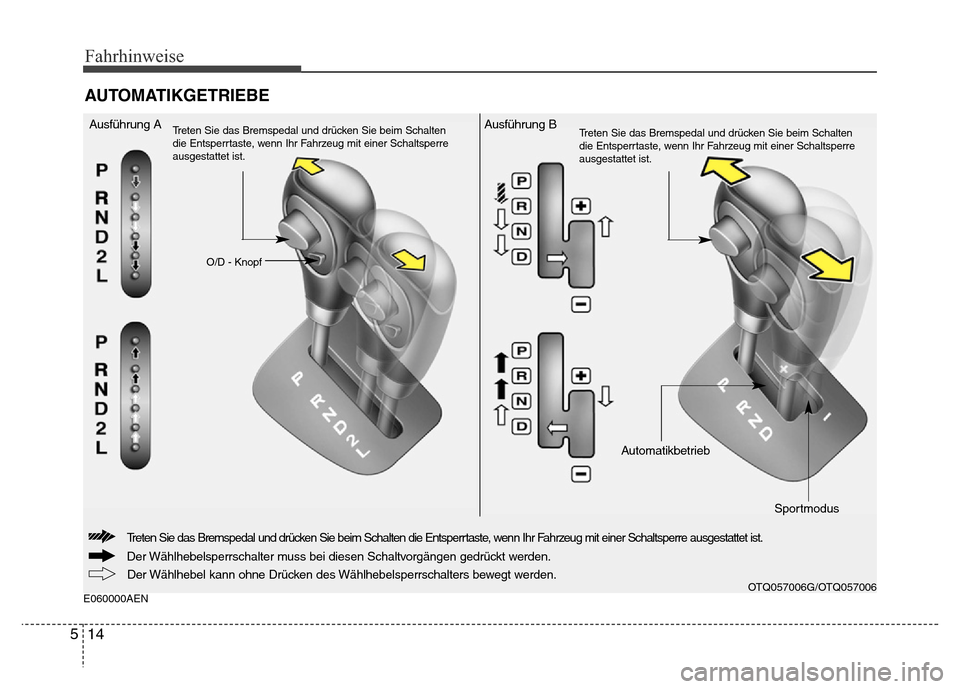

AUTOMATIKGETRIEBE
O/D - Knopf
Ausführung ATreten Sie das Bremspedal und drücken Sie beim Schalten
die Entsperrtaste, wenn Ihr Fahrzeug mit einer Schaltsperre
ausgestattet ist.Treten Sie das Bremspedal und drücken Sie beim Schalten
die Entsperrtaste, wenn Ihr Fahrzeug mit einer Schaltsperre
ausgestattet ist.
Automatikbetrieb
Sportmodus
OTQ057006G/OTQ057006
Ausführung B
Der Wählhebelsperrschalter muss bei diesen Schaltvorgängen gedrückt werden.
Der Wählhebel kann ohne Drücken des Wählhebelsperrschalters bewegt werden.
Treten Sie das Bremspedal und drücken Sie beim Schalten die Entsperrtaste, wenn Ihr Fahrzeug mit einer Schaltsperre ausgestattet ist.

515
Fahrhinweise

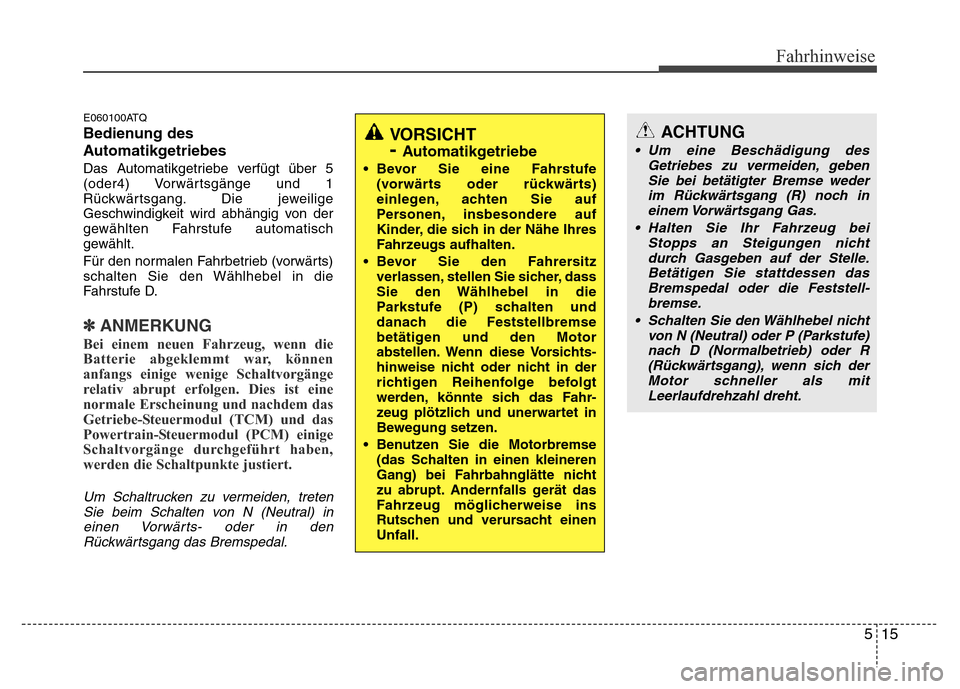

E060100ATQ
Bedienung des
Automatikgetriebes
Das Automatikgetriebe verfügt über 5
(oder4) Vorwärtsgänge und 1
Rückwärtsgang. Die jeweilige
Geschwindigkeit wird abhängig von der
gewählten Fahrstufe automatisch
gewählt.
Für den normalen Fahrbetrieb (vorwärts)
schalten Sie den Wählhebel in die
Fahrstufe D.
✽ANMERKUNG
Bei einem neuen Fahrzeug, wenn die
Batterie abgeklemmt war, können
anfangs einige wenige Schaltvorgänge
relativ abrupt erfolgen. Dies ist eine
normale Erscheinung und nachdem das
Getriebe-Steuermodul (TCM) und das
Powertrain-Steuermodul (PCM) einige
Schaltvorgänge durchgeführt haben,
werden die Schaltpunkte justiert.
Um Schaltrucken zu vermeiden, treten
Sie beim Schalten von N (Neutral) in
einen Vorwärts- oder in den
Rückwärtsgang das Bremspedal.
VORSICHT
- Automatikgetriebe
• Bevor Sie eine Fahrstufe
(vorwärts oder rückwärts)
einlegen, achten Sie auf
Personen, insbesondere auf
Kinder, die sich in der Nähe Ihres
Fahrzeugs aufhalten.
• Bevor Sie den Fahrersitz
verlassen, stellen Sie sicher, dass
Sie den Wählhebel in die
Parkstufe (P) schalten und
danach die Feststellbremse
betätigen und den Motor
abstellen. Wenn diese Vorsichts
-hinweise nicht oder nicht in der
richtigen Reihenfolge befolgt
werden, könnte sich das Fahr
-zeug plötzlich und unerwartet in
Bewegung setzen.
• Benutzen Sie die Motorbremse
(das Schalten in einen kleineren
Gang) bei Fahrbahnglätte nicht
zu abrupt. Andernfalls gerät das
Fahrzeug möglicherweise ins
Rutschen und verursacht einen
Unfall.
ACHTUNG
• Um eine Beschädigung des
Getriebes zu vermeiden, geben
Sie bei betätigter Bremse weder
im Rückwärtsgang (R) noch in
einem Vorwärtsgang Gas.
• Halten Sie Ihr Fahrzeug bei
Stopps an Steigungen nicht
durch Gasgeben auf der Stelle.
Betätigen Sie stattdessen das
Bremspedal oder die Feststell
-bremse.
•Schalten Sie den Wählhebel nicht
von N (Neutral) oder P (Parkstufe)
nach D (Normalbetrieb) oder R
(Rückwärtsgang), wenn sich der
Motor schneller als mit
Leerlaufdrehzahl dreht.

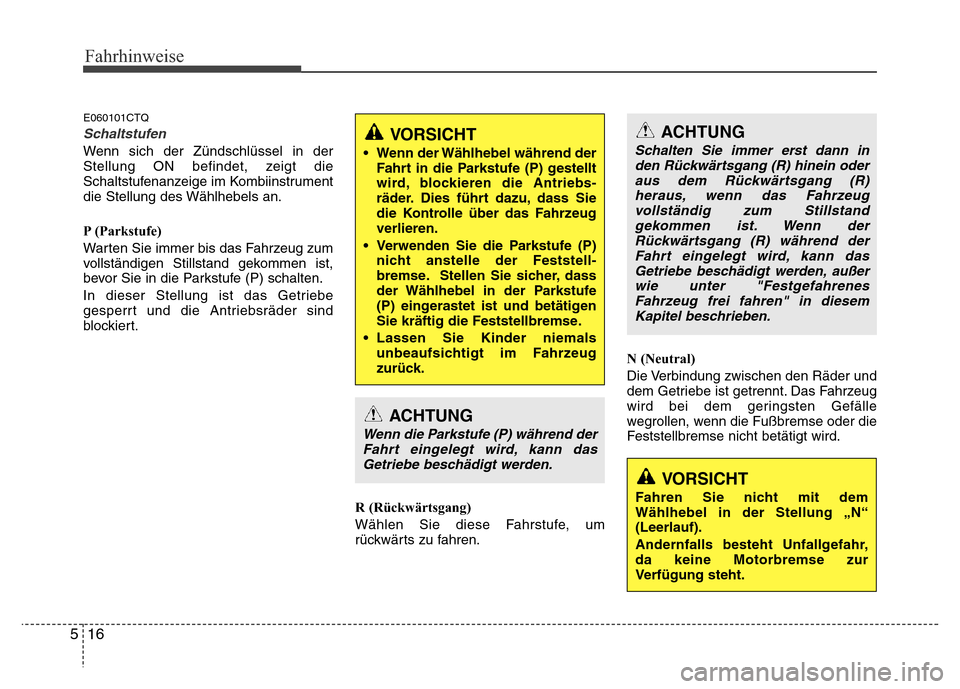

Fahrhinweise
16 5
E060101CTQ
Schaltstufen
Wenn sich der Zündschlüssel in der
Stellung ON befindet, zeigt die
Schaltstufenanzeige im Kombiinstrument
die Stellung des Wählhebels an.
P (Parkstufe)
Warten Sie immer bis das Fahrzeug zum
vollständigen Stillstand gekommen ist,
bevor Sie in die Parkstufe (P) schalten.
In dieser Stellung ist das Getriebe
gesperrt und die Antriebsräder sind
blockiert.
R (Rückwärtsgang)
Wählen Sie diese Fahrstufe, um
rückwärts zu fahren.N (Neutral)
Die Verbindung zwischen den Räder und
dem Getriebe ist getrennt. Das Fahrzeug
wird bei dem geringsten Gefälle
wegrollen, wenn die Fußbremse oder die
Feststellbremse nicht betätigt wird.
ACHTUNG
Wenn die Parkstufe (P) während der
Fahrt eingelegt wird, kann das
Getriebe beschädigt werden.
ACHTUNG
Schalten Sie immer erst dann in
den Rückwärtsgang (R) hinein oder
aus dem Rückwärtsgang (R)
heraus, wenn das Fahrzeug
vollständig zum Stillstand
gekommen ist. Wenn der
Rückwärtsgang (R) während der
Fahrt eingelegt wird, kann das
Getriebe beschädigt werden, außer
wie unter "Festgefahrenes
Fahrzeug frei fahren" in diesem
Kapitel beschrieben.VORSICHT
• Wenn der Wählhebel während der
Fahrt in die Parkstufe (P) gestellt
wird, blockieren die Antriebs
-räder. Dies führt dazu, dass Sie
die Kontrolle über das Fahrzeug
verlieren.
• Verwenden Sie die Parkstufe (P)
nicht anstelle der Feststell
-bremse. Stellen Sie sicher, dass
der Wählhebel in der Parkstufe
(P) eingerastet ist und betätigen
Sie kräftig die Feststellbremse.
• Lassen Sie Kinder niemals
unbeaufsichtigt im Fahrzeug
zurück.
VORSICHT
Fahren Sie nicht mit dem
Wählhebel in der Stellung „N“
(Leerlauf).
Andernfalls besteht Unfallgefahr,
da keine Motorbremse zur
Verfügung steht.

517
Fahrhinweise

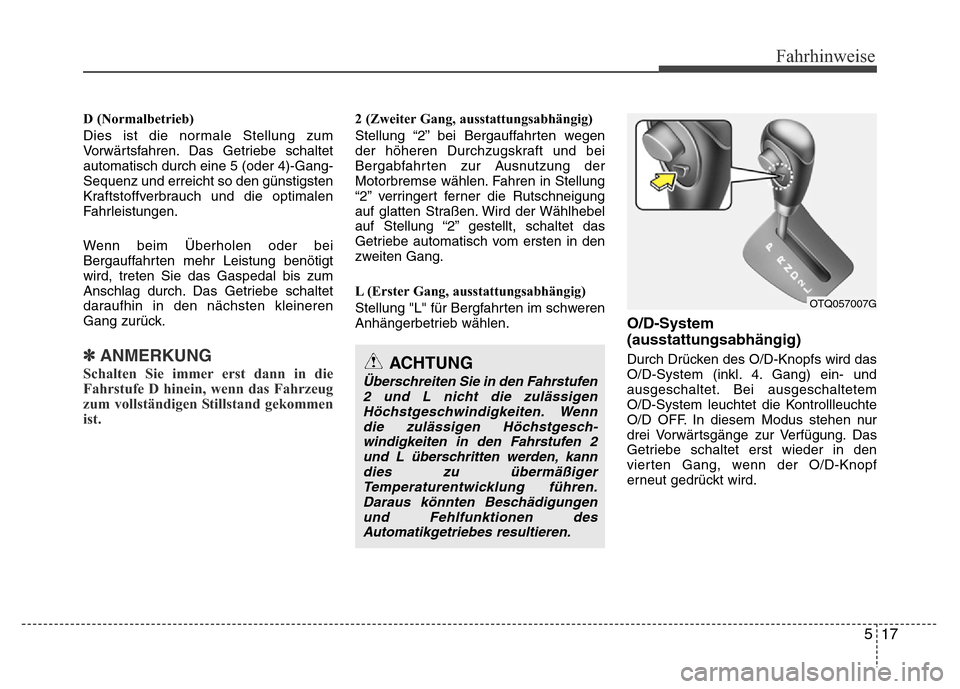

D (Normalbetrieb)
Dies ist die normale Stellung zum
Vorwärtsfahren. Das Getriebe schaltet
automatisch durch eine 5 (oder 4)-Gang-
Sequenz und erreicht so den günstigsten
Kraftstoffverbrauch und die optimalen
Fahrleistungen.
Wenn beim Überholen oder bei
Bergauffahrten mehr Leistung benötigt
wird, treten Sie das Gaspedal bis zum
Anschlag durch. Das Getriebe schaltet
daraufhin in den nächsten kleineren
Gang zurück.
✽ANMERKUNG
Schalten Sie immer erst dann in die
Fahrstufe D hinein, wenn das Fahrzeug
zum vollständigen Stillstand gekommen
ist.
2 (Zweiter Gang, ausstattungsabhängig)
Stellung “2” bei Bergauffahrten wegen
der höheren Durchzugskraft und bei
Bergabfahrten zur Ausnutzung der
Motorbremse wählen. Fahren in Stellung
“2” verringert ferner die Rutschneigung
auf glatten Straßen. Wird der Wählhebel
auf Stellung “2” gestellt, schaltet das
Getriebe automatisch vom ersten in den
zweiten Gang.
L (Erster Gang, ausstattungsabhängig)
Stellung "L" für Bergfahrten im schweren
Anhängerbetrieb wählen.
O/D-System
(ausstattungsabhängig)
Durch Drücken des O/D-Knopfs wird das
O/D-System (inkl. 4. Gang) ein- und
ausgeschaltet. Bei ausgeschaltetem
O/D-System leuchtet die Kontrollleuchte
O/D OFF. In diesem Modus stehen nur
drei Vorwärtsgänge zur Verfügung. Das
Getriebe schaltet erst wieder in den
vierten Gang, wenn der O/D-Knopf
erneut gedrückt wird.ACHTUNG
Überschreiten Sie in den Fahrstufen
2 und L nicht die zulässigen
Höchstgeschwindigkeiten. Wenn
die zulässigen Höchstgesch
-windigkeiten in den Fahrstufen 2
und L überschritten werden, kann
dies zu übermäßiger
Temperaturentwicklung führen.
Daraus könnten Beschädigungen
und Fehlfunktionen des
Automatikgetriebes resultieren.
OTQ057007G

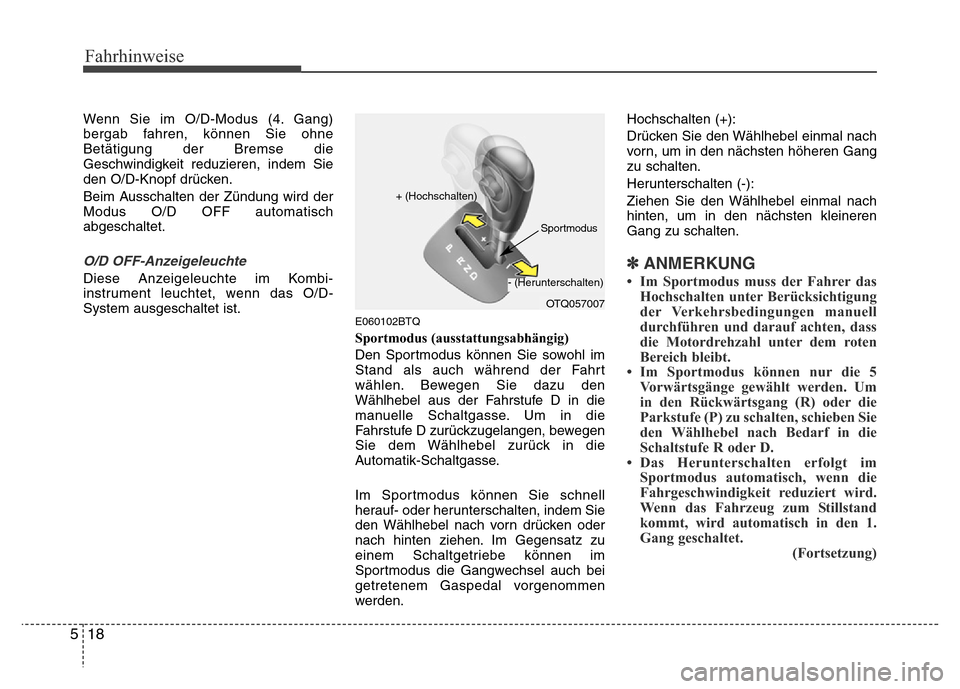

Fahrhinweise
18 5
Wenn Sie im O/D-Modus (4. Gang)
bergab fahren, können Sie ohne
Betätigung der Bremse die
Geschwindigkeit reduzieren, indem Sie
den O/D-Knopf drücken.
Beim Ausschalten der Zündung wird der
Modus O/D OFF automatisch
abgeschaltet.
O/D OFF-Anzeigeleuchte
Diese Anzeigeleuchte im Kombi-
instrument leuchtet, wenn das O/D-
System ausgeschaltet ist.
E060102BTQ
Sportmodus (ausstattungsabhängig)
Den Sportmodus können Sie sowohl im
Stand als auch während der Fahrt
wählen. Bewegen Sie dazu den
Wählhebel aus der Fahrstufe D in die
manuelle Schaltgasse. Um in die
Fahrstufe D zurückzugelangen, bewegen
Sie dem Wählhebel zurück in die
Automatik-Schaltgasse.
Im Sportmodus können Sie schnell
herauf- oder herunterschalten, indem Sie
den Wählhebel nach vorn drücken oder
nach hinten ziehen. Im Gegensatz zu
einem Schaltgetriebe können im
Sportmodus die Gangwechsel auch bei
getretenem Gaspedal vorgenommen
werden.Hochschalten (+):
Drücken Sie den Wählhebel einmal nach
vorn, um in den nächsten höheren Gang
zu schalten.
Herunterschalten (-):
Ziehen Sie den Wählhebel einmal nach
hinten, um in den nächsten kleineren
Gang zu schalten.
✽ANMERKUNG
• Im Sportmodus muss der Fahrer das
Hochschalten unter Berücksichtigung
der Verkehrsbedingungen manuell
durchführen und darauf achten, dass
die Motordrehzahl unter dem roten
Bereich bleibt.
• Im Sportmodus können nur die 5
Vorwärtsgänge gewählt werden. Um
in den Rückwärtsgang (R) oder die
Parkstufe (P) zu schalten, schieben Sie
den Wählhebel nach Bedarf in die
Schaltstufe R oder D.
• Das Herunterschalten erfolgt im
Sportmodus automatisch, wenn die
Fahrgeschwindigkeit reduziert wird.
Wenn das Fahrzeug zum Stillstand
kommt, wird automatisch in den 1.
Gang geschaltet.
(Fortsetzung)
OTQ057007 + (Hochschalten)
Sportmodus
- (Herunterschalten)

519
Fahrhinweise

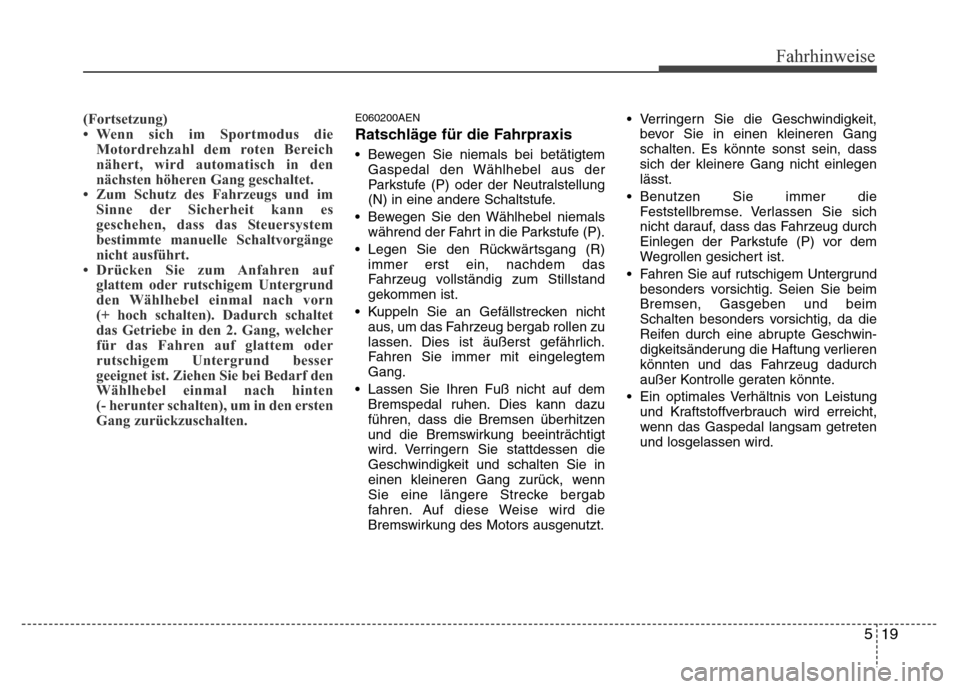

(Fortsetzung)
• Wenn sich im Sportmodus die
Motordrehzahl dem roten Bereich
nähert, wird automatisch in den
nächsten höheren Gang geschaltet.
• Zum Schutz des Fahrzeugs und im
Sinne der Sicherheit kann es
geschehen, dass das Steuersystem
bestimmte manuelle Schaltvorgänge
nicht ausführt.
• Drücken Sie zum Anfahren auf
glattem oder rutschigem Untergrund
den Wählhebel einmal nach vorn
(+ hoch schalten). Dadurch schaltet
das Getriebe in den 2. Gang, welcher
für das Fahren auf glattem oder
rutschigem Untergrund besser
geeignet ist. Ziehen Sie bei Bedarf den
Wählhebel einmal nach hinten
(- herunter schalten), um in den ersten
Gang zurückzuschalten.E060200AEN
Ratschläge für die Fahrpraxis
• Bewegen Sie niemals bei betätigtem
Gaspedal den Wählhebel aus der
Parkstufe (P) oder der Neutralstellung
(N) in eine andere Schaltstufe.
• Bewegen Sie den Wählhebel niemals
während der Fahrt in die Parkstufe (P).
• Legen Sie den Rückwärtsgang (R)
immer erst ein, nachdem das
Fahrzeug vollständig zum Stillstand
gekommen ist.
• Kuppeln Sie an Gefällstrecken nicht
aus, um das Fahrzeug bergab rollen zu
lassen. Dies ist äußerst gefährlich.
Fahren Sie immer mit eingelegtem
Gang.
• Lassen Sie Ihren Fuß nicht auf dem
Bremspedal ruhen. Dies kann dazu
führen, dass die Bremsen überhitzen
und die Bremswirkung beeinträchtigt
wird. Verringern Sie stattdessen die
Geschwindigkeit und schalten Sie in
einen kleineren Gang zurück, wenn
Sie eine längere Strecke bergab
fahren. Auf diese Weise wird die
Bremswirkung des Motors ausgenutzt.• Verringern Sie die Geschwindigkeit,
bevor Sie in einen kleineren Gang
schalten. Es könnte sonst sein, dass
sich der kleinere Gang nicht einlegen
lässt.
• Benutzen Sie immer die
Feststellbremse. Verlassen Sie sich
nicht darauf, dass das Fahrzeug durch
Einlegen der Parkstufe (P) vor dem
Wegrollen gesichert ist.
• Fahren Sie auf rutschigem Untergrund
besonders vorsichtig. Seien Sie beim
Bremsen, Gasgeben und beim
Schalten besonders vorsichtig, da die
Reifen durch eine abrupte Geschwin-
digkeitsänderung die Haftung verlieren
könnten und das Fahrzeug dadurch
außer Kontrolle geraten könnte.
• Ein optimales Verhältnis von Leistung
und Kraftstoffverbrauch wird erreicht,
wenn das Gaspedal langsam getreten
und losgelassen wird.

Fahrhinweise
20 5

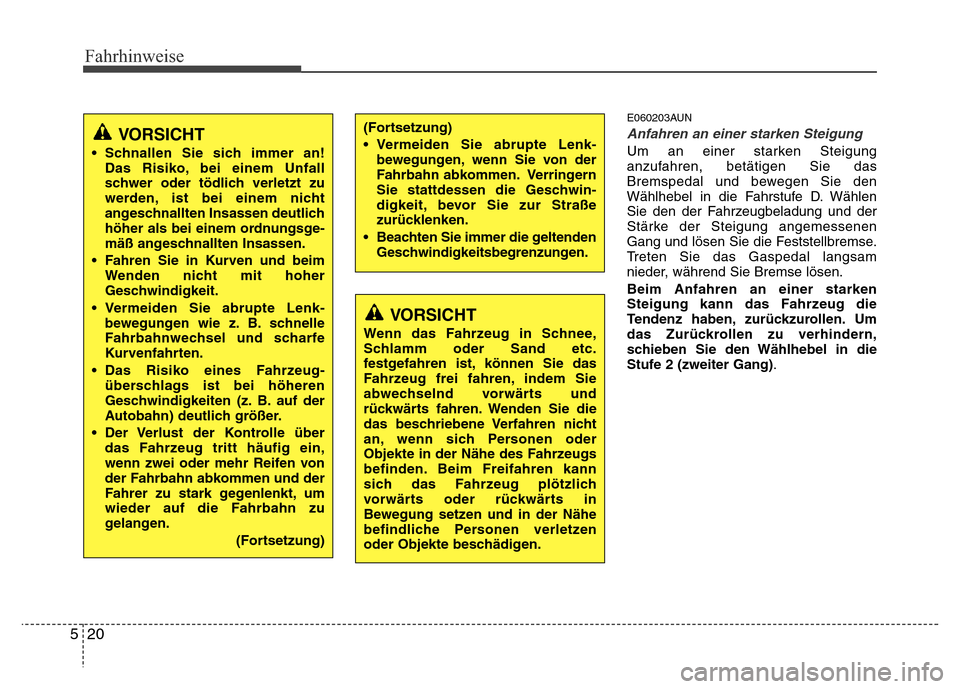

E060203AUN
Anfahren an einer starken Steigung
Um an einer starken Steigung
anzufahren, betätigen Sie das
Bremspedal und bewegen Sie den
Wählhebel in die Fahrstufe D. Wählen
Sie den der Fahrzeugbeladung und der
Stärke der Steigung angemessenen
Gang und lösen Sie die Feststellbremse.
Treten Sie das Gaspedal langsam
nieder, während Sie Bremse lösen.
Beim Anfahren an einer starken
Steigung kann das Fahrzeug die
Tendenz haben, zurückzurollen. Um
das Zurückrollen zu verhindern,
schieben Sie den Wählhebel in die
Stufe 2 (zweiter Gang).
VORSICHT
Wenn das Fahrzeug in Schnee,
Schlamm oder Sand etc.
festgefahren ist, können Sie das
Fahrzeug frei fahren, indem Sie
abwechselnd vorwärts und
rückwärts fahren. Wenden Sie die
das beschriebene Verfahren nicht
an, wenn sich Personen oder
Objekte in der Nähe des Fahrzeugs
befinden. Beim Freifahren kann
sich das Fahrzeug plötzlich
vorwärts oder rückwärts in
Bewegung setzen und in der Nähe
befindliche Personen verletzen
oder Objekte beschädigen.
VORSICHT
• Schnallen Sie sich immer an!
Das Risiko, bei einem Unfall
schwer oder tödlich verletzt zu
werden, ist bei einem nicht
angeschnallten Insassen deutlich
höher als bei einem ordnungsge
-mäß angeschnallten Insassen.
•Fahren Sie in Kurven und beim
Wenden nicht mit hoher
Geschwindigkeit.
• Vermeiden Sie abrupte Lenk
-bewegungen wie z. B. schnelle
F
ahrbahnwechsel und scharfe
Kurvenfahrten.
• Das Risiko eines Fahrzeug
-überschlags ist bei höheren
Gesc
hwindigkeiten (z. B. auf der
Autobahn) deutlich größer.
• Der Verlust der Kontrolle über
das Fahrzeug tritt häufig ein,
wenn zwei oder mehr Reifen von
der Fahrbahn abkommen und der
Fahrer zu stark gegenlenkt, um
wieder auf die Fahrbahn zu
gelangen.
(Fortsetzung)
(Fortsetzung)
• Vermeiden Sie abrupte Lenk
-bewegungen, wenn Sie von der
F
ahrbahn abkommen. Verringern
Sie stattdessen die Geschwin
-digkeit, bevor Sie zur Straße
zurücklenken.
• Beachten Sie immer die geltenden
Geschwindigkeitsbegrenzungen.

521
Fahrhinweise

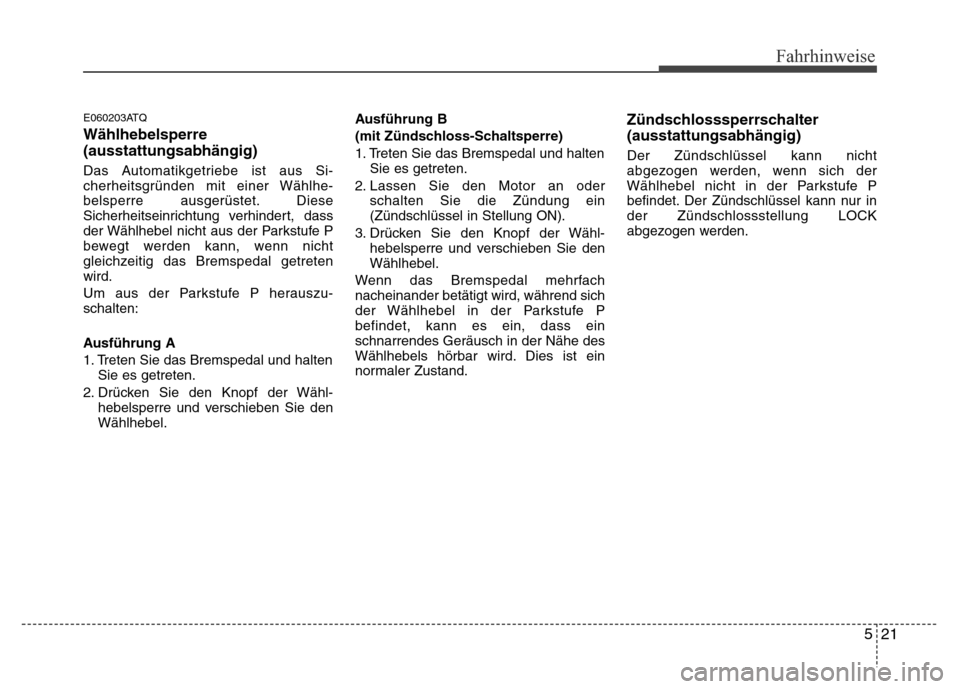

E060203ATQ
Wählhebelsperre
(ausstattungsabhängig)
Das Automatikgetriebe ist aus Si-
cherheitsgründen mit einer Wählhe-
belsperre ausgerüstet. Diese
Sicherheitseinrichtung verhindert, dass
der Wählhebel nicht aus der Parkstufe P
bewegt werden kann, wenn nicht
gleichzeitig das Bremspedal getreten
wird.
Um aus der Parkstufe P herauszu-
schalten:
Ausführung A
1. Treten Sie das Bremspedal und halten
Sie es getreten.
2. Drücken Sie den Knopf der Wähl-
hebelsperre und verschieben Sie den
Wählhebel.Ausführung B
(mit Zündschloss-Schaltsperre)
1. Treten Sie das Bremspedal und halten
Sie es getreten.
2. Lassen Sie den Motor an oder
schalten Sie die Zündung ein
(Zündschlüssel in Stellung ON).
3. Drücken Sie den Knopf der Wähl-
hebelsperre und verschieben Sie den
Wählhebel.
Wenn das Bremspedal mehrfach
nacheinander betätigt wird, während sich
der Wählhebel in der Parkstufe P
befindet, kann es ein, dass ein
schnarrendes Geräusch in der Nähe des
Wählhebels hörbar wird. Dies ist ein
normaler Zustand.
Zündschlosssperrschalter
(ausstattungsabhängig)
Der Zündschlüssel kann nicht
abgezogen werden, wenn sich der
Wählhebel nicht in der Parkstufe P
befindet. Der Zündschlüssel kann nur in
der Zündschlossstellung LOCK
abgezogen werden.
