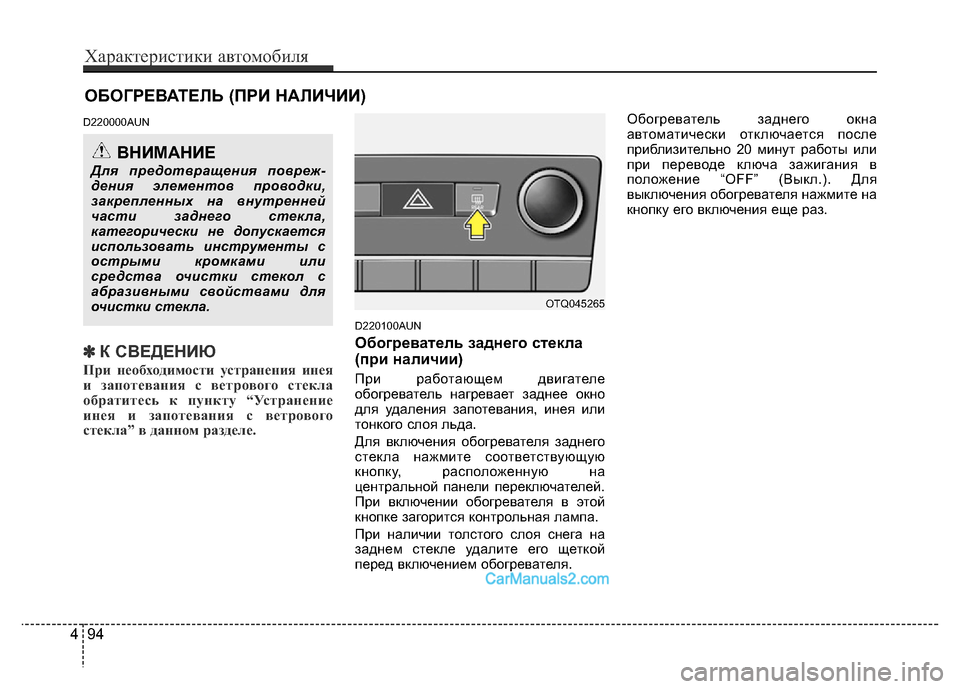

ОБОГРЕВАТЕЛЬ (ПРИ НАЛИЧИИ)
D220000AUN
✽К СВЕДЕНИЮ
При необходимости устранения инея
и запотевания с ветрового стекла
обратитесь к пункту “Устранение
инея и запотевания с ветрового
стекла” в данном разделе.
D220100AUN
Обогреватель заднего стекла
(при наличии)
При работающем двигателе
обогреватель нагревает заднее окно
для удаления запотевания, инея или
тонкого слоя льда.
Для включения обогревателя заднего
стекла нажмите соответствующую
кнопку, расположенную на
центральной панели переключателей.
При включении обогревателя в этой
кнопке загорится контрольная лампа.
При наличии толстого слоя снега на
заднем стекле удалите его щеткой
перед включением обогревателя.Обогреватель заднего окна
автоматически отключается после
приблизительно 20 минут работы или
при переводе ключа зажигания в
положение “OFF” (Выкл.). Для
выключения обогревателя нажмите на
кнопку его включения еще раз.
ВНИМАНИЕ
Для предотвращения повреж-дения элементов проводки,
закрепленных на внутренней
части заднего стекла,
категорически не допускается
использовать инструменты с
острыми кромками или
средства очистки стекол с
абразивными свойствами для
очистки стекла.
OTQ045265
494
Характеристики автомобиля

495
Характеристики автомобиля

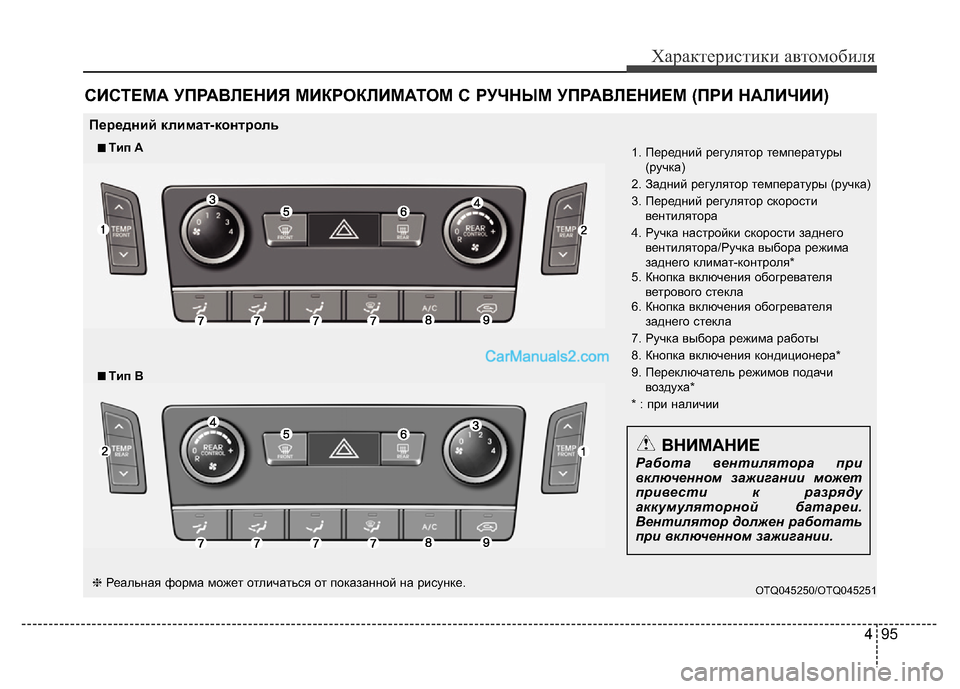

СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ С РУЧНЫМ УПРАВЛЕНИЕМ (ПРИ НАЛИЧИИ)
OTQ045250/OTQ045251
■Tип A
Передний климат-контроль
■T k
▼03↔04
Работа вентилятора при
включенном зажигании может
привести к разряду
аккумуляторной батареи.
Вентилятор должен работать
при включенном зажигании.
❈Реальная форма может отличаться от показанной на рисунке.1. Передний регулятор температуры
(ручка)
2. Задний регулятор температуры (ручка)
3. Передний регулятор скорости
вентилятора
4. Ручка настройки скорости заднего
вентилятора/Ручка выбора режима
заднего климат-контроля*
5. Кнопка включения обогревателя
ветрового стекла
6. Кнопка включения обогревателя
заднего стекла
7. Ручка выбора режима работы
8. Кнопка включения кондиционера*
9. Переключатель режимов подачи
воздуха*
* : при наличии

Характеристики автомобиля
96 4

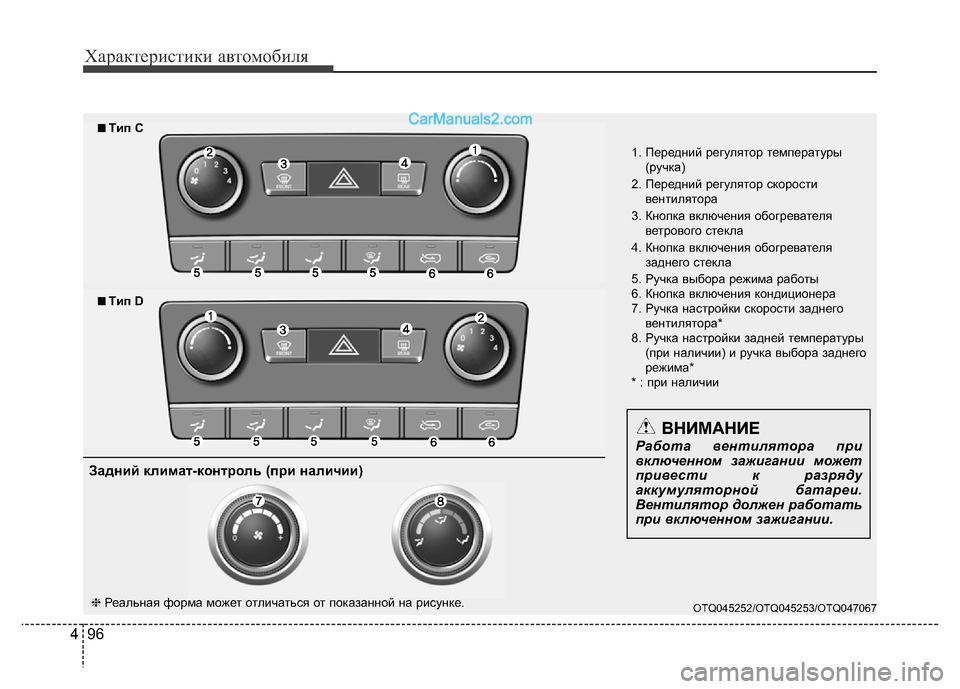

OTQ045252/OTQ045253/OTQ047067
1. Передний регулятор температуры
(ручка)
2. Передний регулятор скорости
вентилятора
3. Кнопка включения обогревателя
ветрового стекла
4. Кнопка включения обогревателя
заднего стекла
5. Ручка выбора режима работы
6. Кнопка включения кондиционера
7. Ручка настройки скорости заднего
вентилятора*
8. Ручка настройки задней температуры
(при наличии) и ручка выбора заднего
режима*
* : при наличии
■Tип C
■T D
▼03↔04
Работа вентилятора при
включенном зажигании может
привести к разряду
аккумуляторной батареи.
Вентилятор должен работать
при включенном зажигании.
❈Реальная форма может отличаться от показанной на рисунке.
Задний климат-контроль (при наличии)

497
Характеристики автомобиля

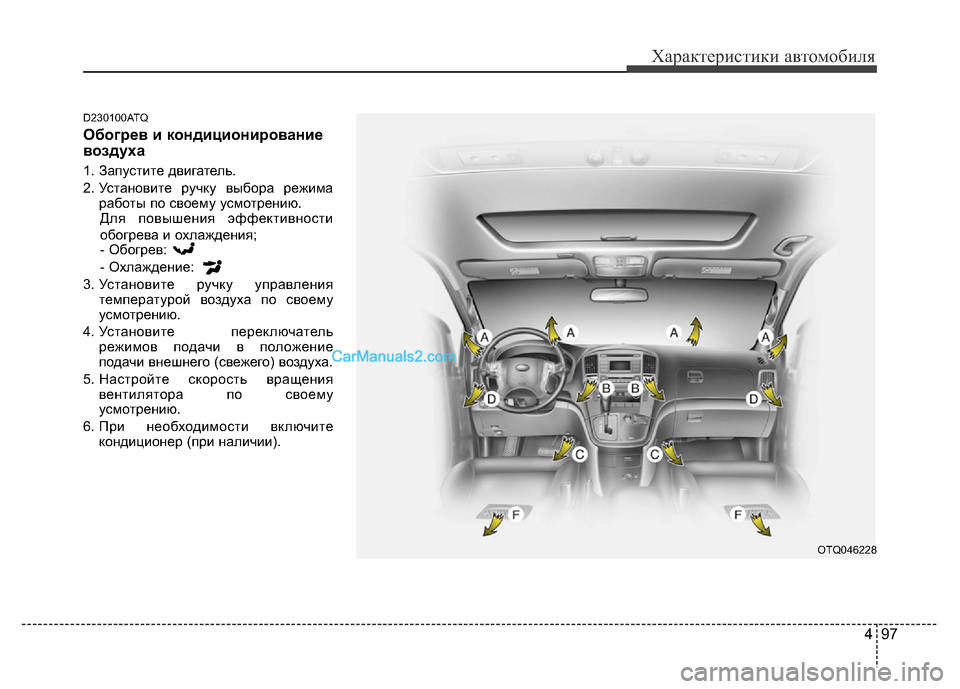

D230100ATQ
Обогрев и кондиционирование
воздуха
1. Запустите двигатель.
2. Установите ручку выбора режима
работы по своему усмотрению.
Для повышения эффективности
обогрева и охлаждения;
- Обогрев:
- Охлаждение:
3. Установите ручку управления
температурой воздуха по своему
усмотрению.
4. Установите переключатель
режимов подачи в положение
подачи внешнего (свежего) воздуха.
5. Настройте скорость вращения
вентилятора по своему
усмотрению.
6. При необходимости включите
кондиционер (при наличии).
OTQ046228

Характеристики автомобиля
98 4
D230101ATQ

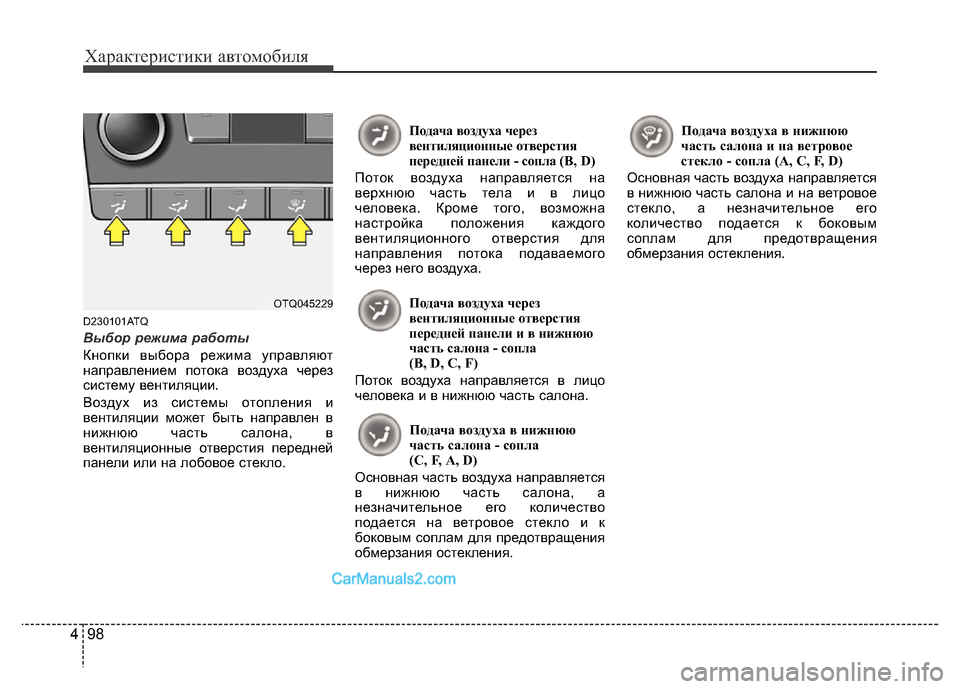

Выбор режима работы
Кнопки выбора режима управляют
направлением потока воздуха через
систему вентиляции.
Воздух из системы отопления и
вентиляции может быть направлен в
нижнюю часть салона, в
вентиляционные отверстия передней
панели или на лобовое стекло. Подача воздуха через
вентиляционные отверстия
передней панели - сопла (B, D)
Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха.
Подача воздуха через
вентиляционные отверстия
передней панели и в нижнюю
часть салона - сопла
(B, D, C, F)
Поток воздуха направляется в лицо
человека и в нижнюю часть салона.
Подача воздуха в нижнюю
часть салона - сопла
(С, F, А, D)
Основная часть воздуха направляется
в нижнюю часть салона, а
незначительное его количество
подается на ветровое стекло и к
боковым соплам для предотвращения
обмерзания остекления.Подача воздуха в нижнюю
часть салона и на ветровое
стекло - сопла (А, C, F, D)
Основная часть воздуха направляется
в нижнюю часть салона и на ветровое
стекло, а незначительное его
количество подается к боковым
соплам для предотвращения
обмерзания остекления.
OTQ045229

499
Характеристики автомобиля

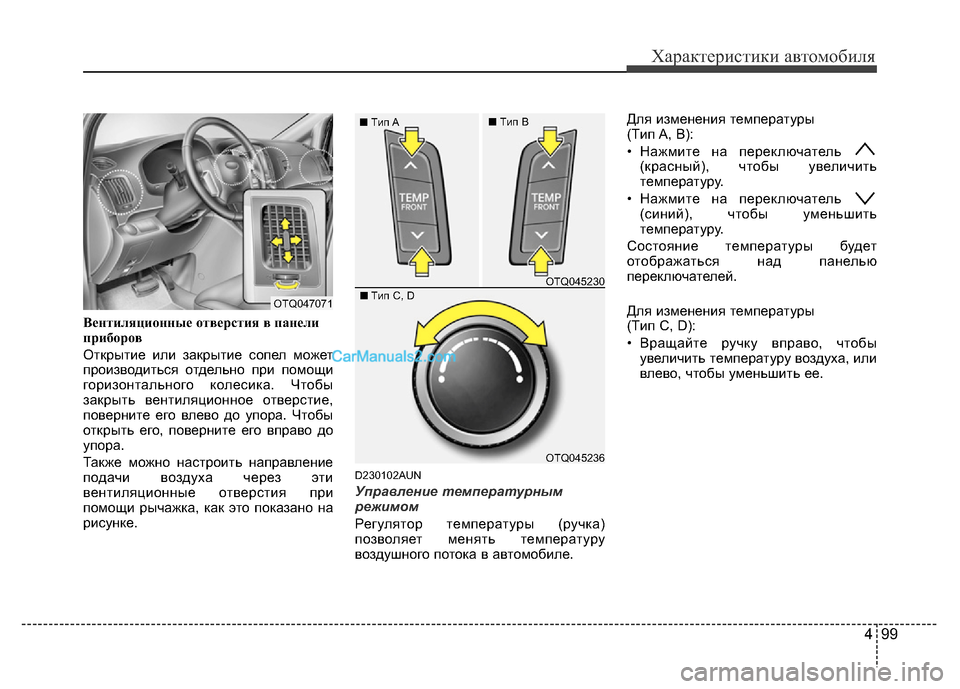

Вентиляционные отверстия в панели
приборов
Открытие или закрытие сопел может
производиться отдельно при помощи
горизонтального колесика. Чтобы
закрыть вентиляционное отверстие,
поверните его влево до упора. Чтобы
открыть его, поверните его вправо до
упора.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как это показано на
рисунке.
D230102AUN
Управление температурным
режимом
Регулятор температуры (ручка)
позволяет менять температуру
воздушного потока в автомобиле.Для изменения температуры
(Tип A, B):
• Нажмите на переключатель
(красный), чтобы увеличить
температуру.
• Нажмите на переключатель
(синий), чтобы уменьшить
температуру.
Состояние температуры будет
отображаться над панелью
переключателей.
Для изменения температуры
(Tип C, D):
• Вращайте ручку вправо, чтобы
увеличить температуру воздуха, или
влево, чтобы уменьшить ее.
OTQ047071
OTQ045230 ■Tип A■Tип B■Tип C, D
OTQ045236

Характеристики автомобиля
100 4
D230103AUN

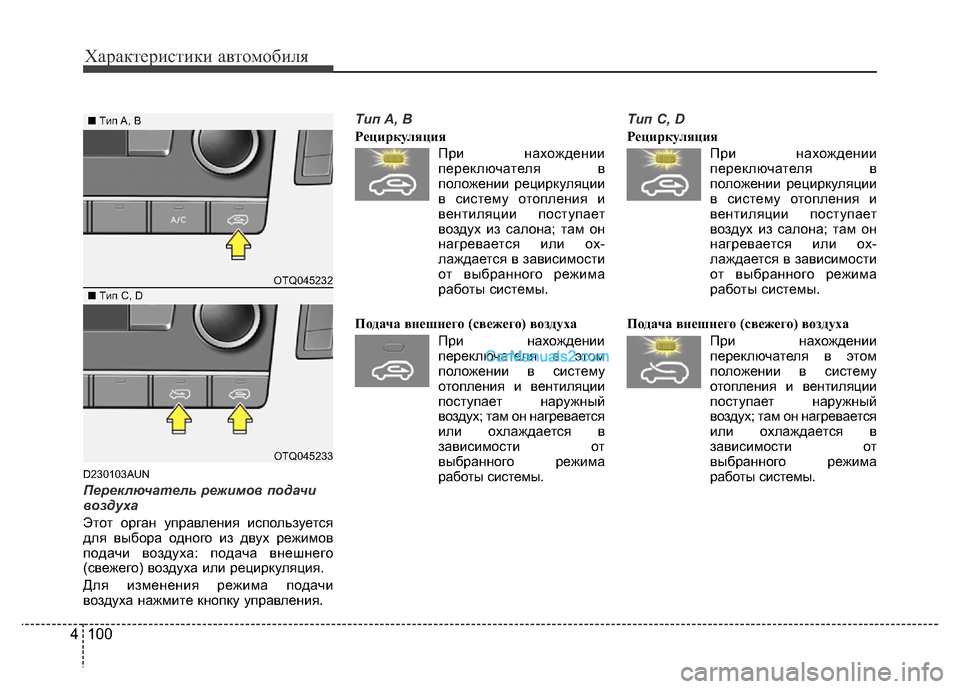

Переключатель режимов подачи
воздуха
Этот орган управления используется
для выбора одного из двух режимов
подачи воздуха: подача внешнего
(свежего) воздуха или рециркуляция.
Для изменения режима подачи
воздуха нажмите кнопку управления.Tип A, B
Рециркуляция
При нахождении
переключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или ох-
лаждается в зависимости
от выбранного режима
работы системы.
Подача внешнего (свежего) воздуха
При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагревается
или охлаждается в
зависимости от
выбранного режима
работы системы.Tип C, D
Рециркуляция
При нахождении
переключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или ох-
лаждается в зависимости
от выбранного режима
работы системы.
Подача внешнего (свежего) воздуха
При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагревается
или охлаждается в
зависимости от
выбранного режима
работы системы.
OTQ045232
OTQ045233
■Tип A, B
■Tип C, D

4 101
Характеристики автомобиля

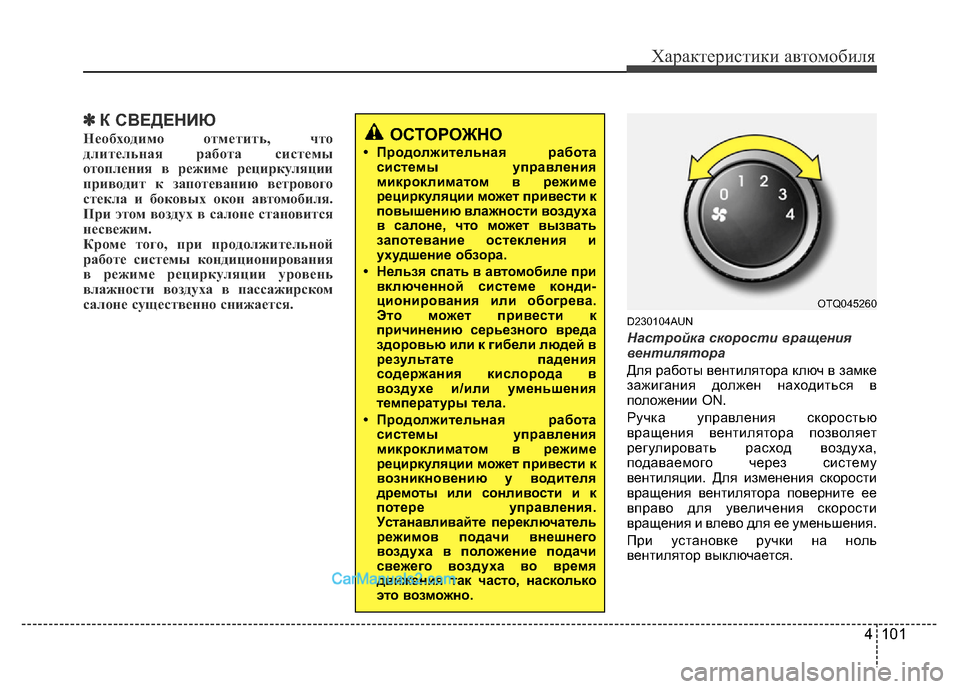

✽К СВЕДЕНИЮ
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.
D230104AUN
Настройка скорости вращения
вентилятора
Для работы вентилятора ключ в замке
зажигания должен находиться в
положении ON.
Ручка управления скоростью
вращения вентилятора позволяет
регулировать расход воздуха,
подаваемого через систему
вентиляции. Для изменения скорости
вращения вентилятора поверните ее
вправо для увеличения скорости
вращения и влево для ее уменьшения.
При установке ручки на ноль
вентилятор выключается.
ОСТОРОЖНО
• Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может привести к
повышению влажности воздуха
в салоне, что может вызвать
запотевание остекления и
ухудшение обзора.
• Нельзя спать в автомобиле при
включенной системе конди
-ционирования или обогрева.
Это может привести к
причинению серьезного вреда
здоровью или к гибели людей в
результате падения
содержания кислорода в
воздухе и/или уменьшения
температуры тела.
• Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может привести к
возникновению у водителя
дремоты или сонливости и к
потере управления.
Устанавливайте переключатель
режимов подачи внешнего
воздуха в положение подачи
свежего воздуха во время
движения так часто, насколько
это возможно.OTQ045260

Характеристики автомобиля
102 4

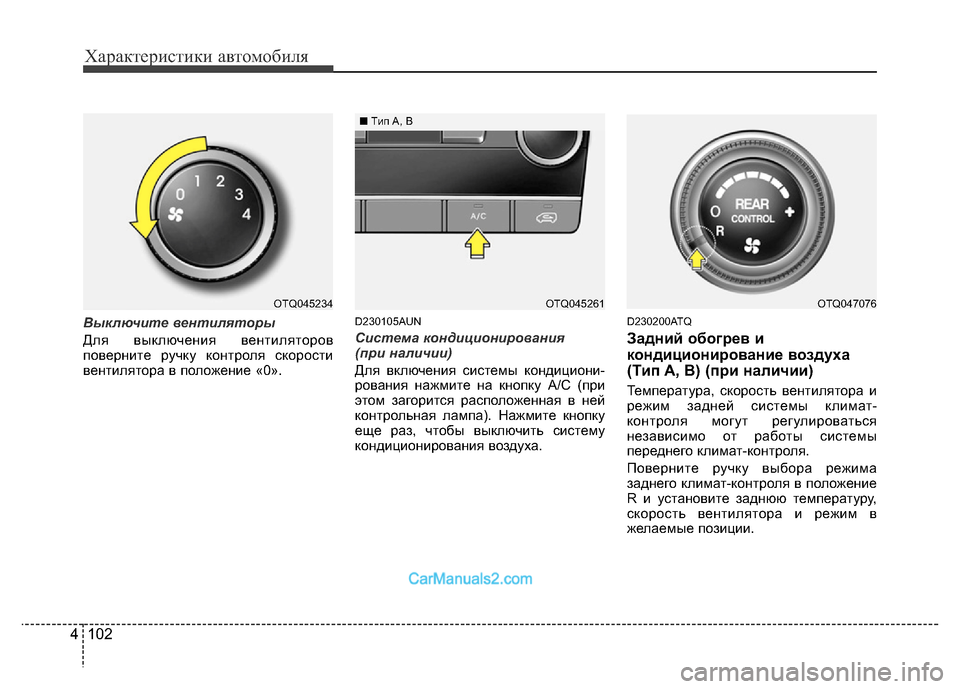

Выключите вентиляторы
Для выключения вентиляторов
поверните ручку контроля скорости
вентилятора в положение «0».D230105AUN
Система кондиционирования
(при наличии)
Для включения системы кондициони-
рования нажмите на кнопку А/С (при
этом загорится расположенная в ней
контрольная лампа). Нажмите кнопку
еще раз, чтобы выключить систему
кондиционирования воздуха.
D230200ATQ
Задний обогрев и
кондиционирование воздуха
(Tип A, B) (при наличии)
Температура, скорость вентилятора и
режим задней системы климат-
контроля могут регулироваться
независимо от работы системы
переднего климат-контроля.
Поверните ручку выбора режима
заднего климат-контроля в положение
R и установите заднюю температуру,
скорость вентилятора и режим в
желаемые позиции.
OTQ045234OTQ045261
■Tип A, B
OTQ047076

4 103
Характеристики автомобиля

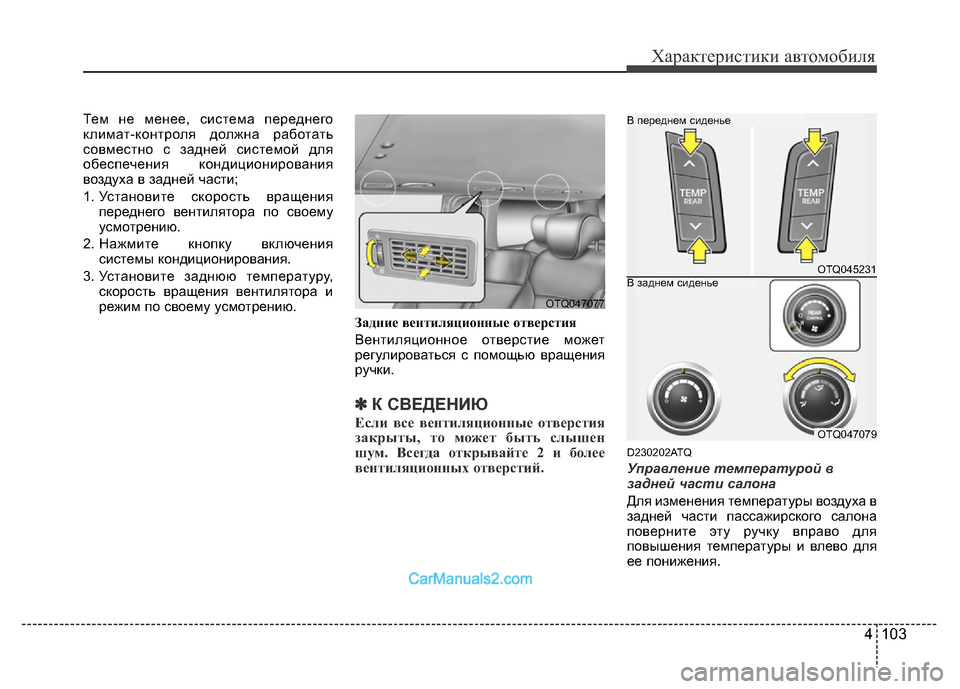

Тем не менее, система переднего
климат-контроля должна работать
совместно с задней системой для
обеспечения кондиционирования
воздуха в задней части;
1. Установите скорость вращения
переднего вентилятора по своему
усмотрению.
2. Нажмите кнопку включения
системы кондиционирования.
3. Установите заднюю температуру,
скорость вращения вентилятора и
режим по своему усмотрению.
Задние вентиляционные отверстия
Вентиляционное отверстие может
регулироваться с помощью вращения
ручки.
✽К СВЕДЕНИЮ
Если все вентиляционные отверстия
закрыты, то может быть слышен
шум. Всегда открывайте 2 и более
вентиляционных отверстий.
D230202ATQ
Управление температурой в
задней части салона
Для изменения температуры воздуха в
задней части пассажирского салона
поверните эту ручку вправо для
повышения температуры и влево для
ее понижения.
OTQ047077
OTQ045231
В переднем сиденье
OTQ047079
В заднем сиденье
