Hyundai H-1 (Grand Starex) 2016 Инструкция по эксплуатации (in Russian)

Характеристики автомобиля
124 4
Если автоматического включения
системы кондиционирования и
режима подачи наружного (свежего)
воздуха не произойдет, нажмите
соответствующую кнопку.
D250102AFD

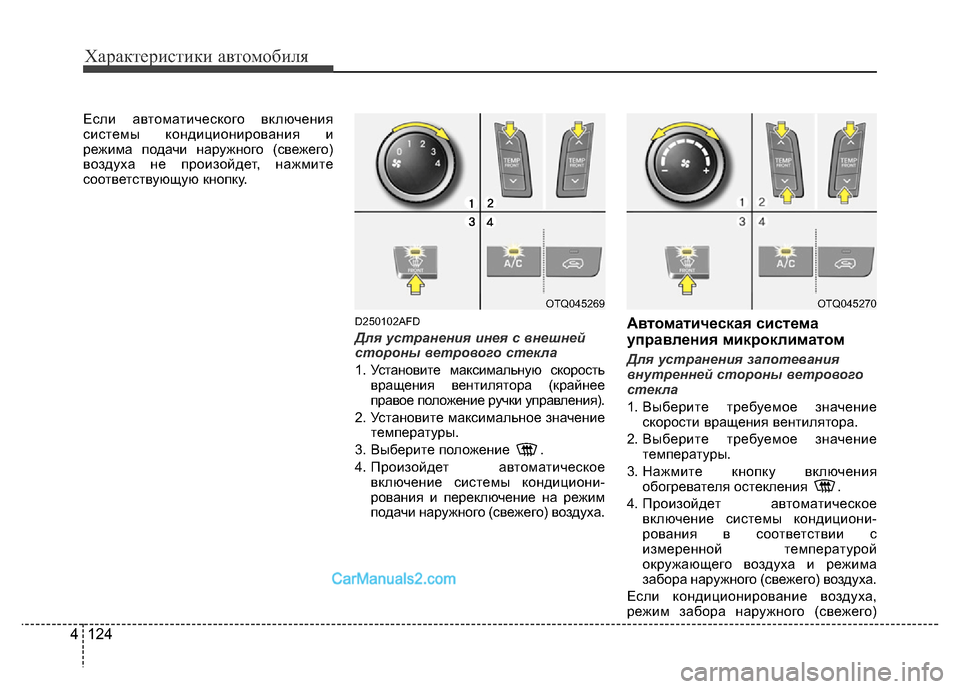

Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скорость
вращения вентилятора (крайнее
правое положение ручки управления).
2. Установите максимальное значение
температуры.
3. Выберите положение .
4. Произойдет автоматическое
включение системы кондициони-
рования и переключение на режим
подачи наружного (свежего) воздуха. Автоматическая система
управления микроклиматом
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Выберите требуемое значение
скорости вращения вентилятора.
2. Выберите требуемое значение
температуры.
3. Нажмите кнопку включения
обогревателя остекления .
4. Произойдет автоматическое
включение системы кондициони-
рования в соответствии с
измеренной температурой
окружающего воздуха и режима
забора наружного (свежего) воздуха.
Если кондиционирование воздуха,
режим забора наружного (свежего)
OTQ045270OTQ045269

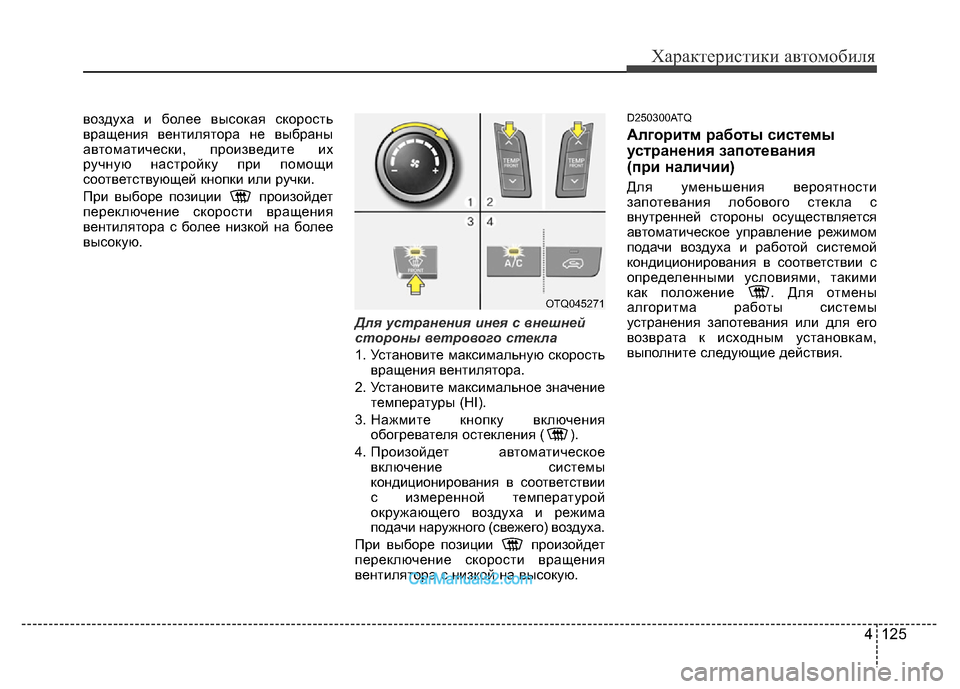

4 125
Характеристики автомобиля
воздуха и более высокая скорость
вращения вентилятора не выбраны
автоматически, произведите их
ручную настройку при помощи
соответствующей кнопки или ручки.
При выборе позиции произойдет
переключение скорости вращения
вентилятора с более низкой на более
высокую.
Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скорость
вращения вентилятора.
2. Установите максимальное значение
температуры (HI).
3. Нажмите кнопку включения
обогревателя остекления ( ).
4. Произойдет автоматическое
включение системы
кондиционирования в соответствии
с измеренной температурой
окружающего воздуха и режима
подачи наружного (свежего) воздуха.
При выборе позиции произойдет
переключение скорости вращения
вентилятора с низкой на высокую.D250300ATQ
Алгоритм работы системы
устранения запотевания
(при наличии)
Для уменьшения вероятности
запотевания лобового стекла с
внутренней стороны осуществляется
автоматическое управление режимом
подачи воздуха и работой системой
кондиционирования в соответствии с
определенными условиями, такими
как положение . Для отмены
алгоритма работы системы
устранения запотевания или для его
возврата к исходным установкам,
выполните следующие действия.
OTQ045271

Характеристики автомобиля
126 4
D250301AUN

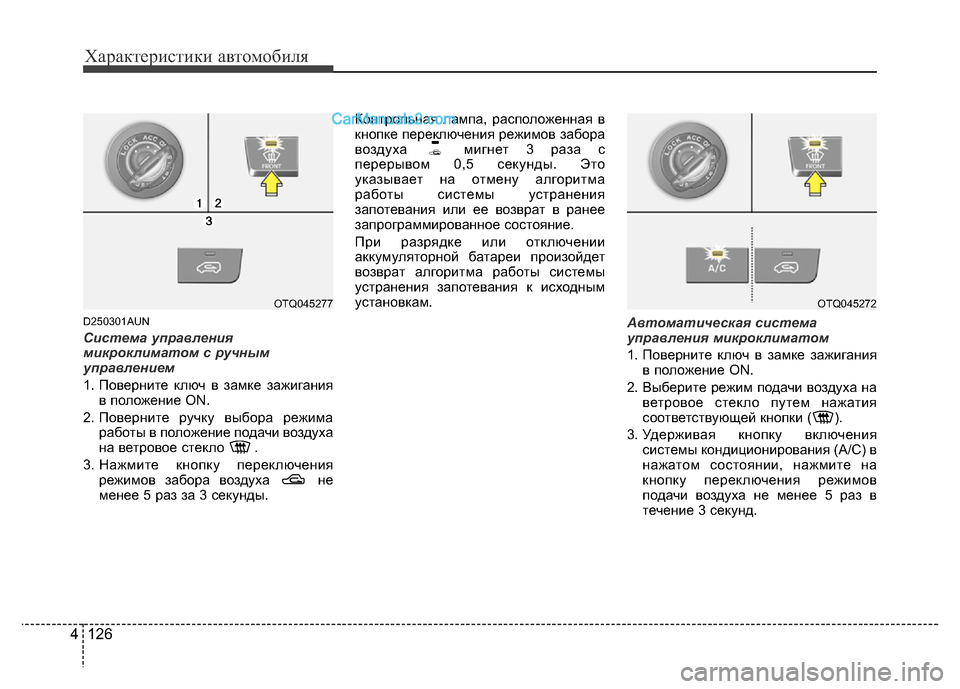

Система управления
микроклиматом с ручным
управлением
1. Поверните ключ в замке зажигания
в положение ON.
2. Поверните ручку выбора режима
работы в положение подачи воздуха
на ветровое стекло .
3. Нажмите кнопку переключения
режимов забора воздуха не
менее 5 раз за 3 секунды.Контрольная лампа, расположенная в
кнопке переключения режимов забора
воздуха мигнет 3 раза с
перерывом 0,5 секунды. Это
указывает на отмену алгоритма
работы системы устранения
запотевания или ее возврат в ранее
запрограммированное состояние.
При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.
Автоматическая система
управления микроклиматом
1. Поверните ключ в замке зажигания
в положение ON.
2. Выберите режим подачи воздуха на
ветровое стекло путем нажатия
соответствующей кнопки ( ).
3. Удерживая кнопку включения
системы кондиционирования (А/С) в
нажатом состоянии, нажмите на
кнопку переключения режимов
подачи воздуха не менее 5 раз в
течение 3 секунд.
OTQ045277OTQ045272

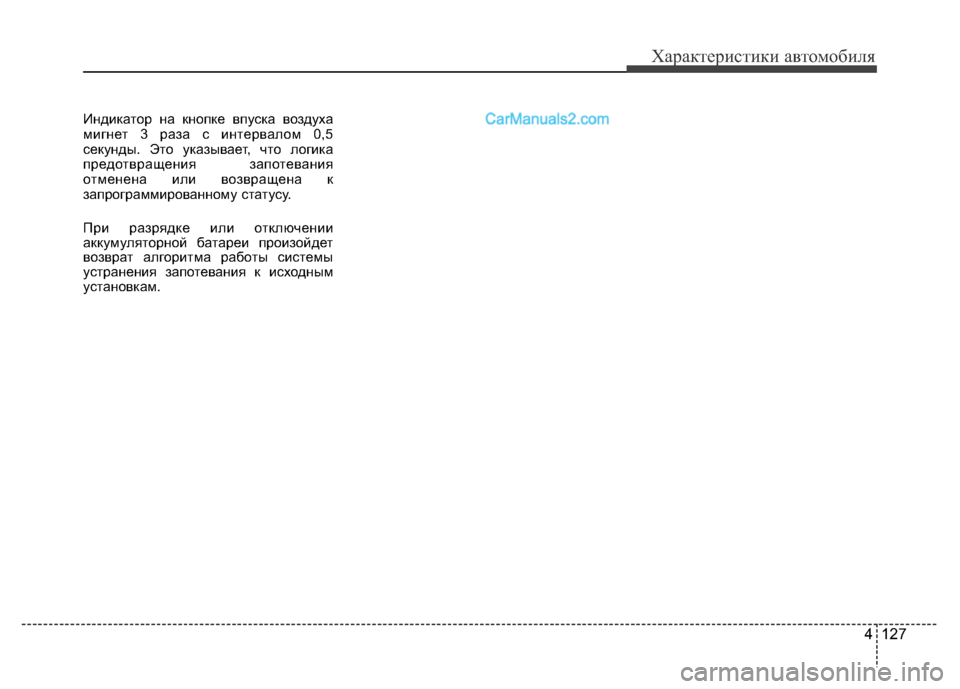

4 127
Характеристики автомобиля
Индикатор на кнопке впуска воздуха
мигнет 3 раза с интервалом 0,5
секунды. Это указывает, что логика
предотвращения запотевания
отменена или возвращена к
запрограммированному статусу.
При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.

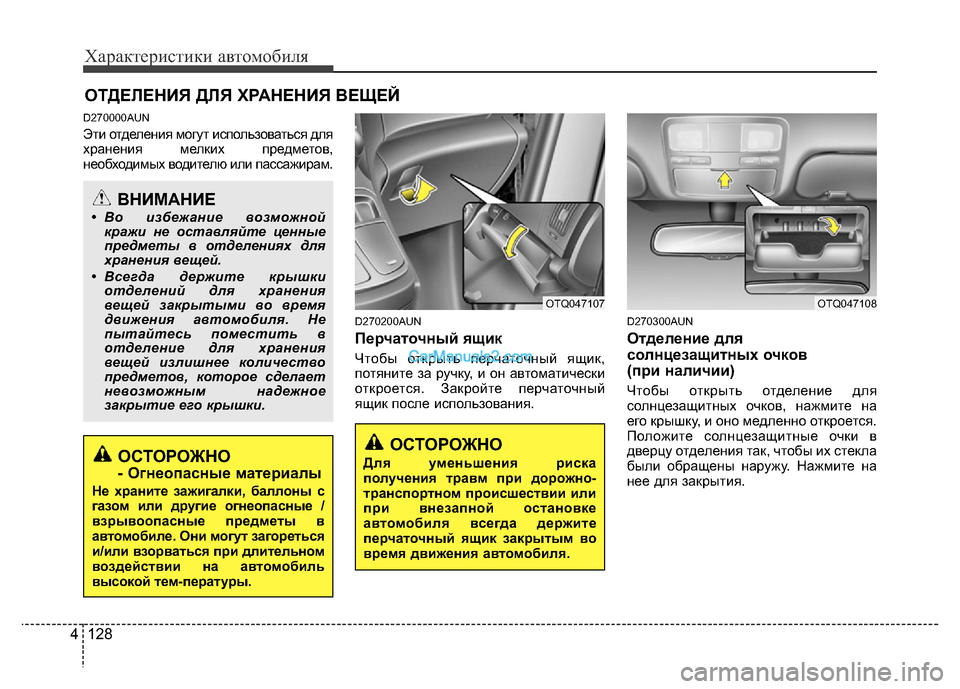

Характеристики автомобиля
128 4
D270000AUN
Эти отделения могут использоваться для
хранения мелких предметов,
необходимых водителю или пассажирам.
D270200AUN
Перчаточный ящик
Чтобы открыть перчаточный ящик,
потяните за ручку, и он автоматически
откроется. Закройте перчаточный
ящик после использования.
D270300AUN
Отделение для
солнцезащитных очков
(при наличии)
Чтобы открыть отделение для
солнцезащитных очков, нажмите на
его крышку, и оно медленно откроется.
Положите солнцезащитные очки в
дверцу отделения так, чтобы их стекла
были обращены наружу. Нажмите на
нее для закрытия.
ОТДЕЛЕНИЯ ДЛЯ ХРАНЕНИЯ ВЕЩЕЙ
ВНИМАНИЕ
• Во избежание возможной
кражи не оставляйте ценные
предметы в отделениях для
хранения вещей.
• Всегда держите крышки
отделений для хранения
вещей закрытыми во время
движения автомобиля. Не
пытайтесь поместить в
отделение для хранения
вещей излишнее количество
предметов, которое сделает
невозможным надежное
закрытие его крышки.
ОСТОРОЖНО
- Огнеопасные материалы
Не храните зажигалки, баллоны с
газом или другие огнеопасные /
взрывоопасные предметы в
автомобиле. Они могут загореться
и/или взорваться при длительном
воздействии на автомобиль
высокой тем-пературы.
OTQ047107
ОСТОРОЖНО
Для уменьшения риска
получения травм при дорожно-
транспортном происшествии или
при внезапной остановке
автомобиля всегда держите
перчаточный ящик закрытым во
время движения автомобиля.
OTQ047108

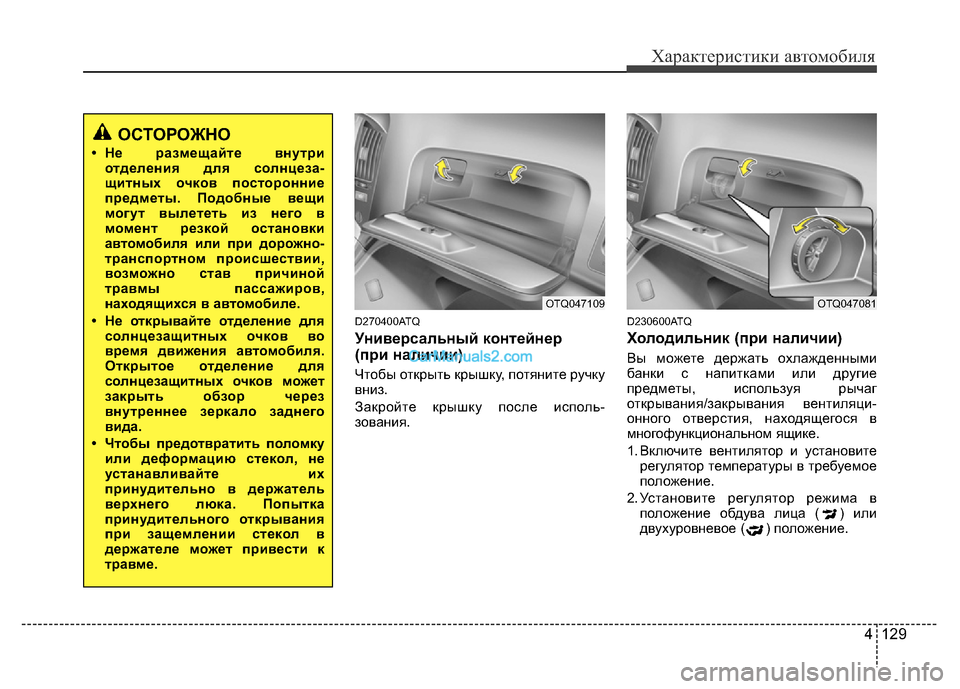

4 129
Характеристики автомобиля
D270400ATQ
Универсальный контейнер
(при наличии)
Чтобы открыть крышку, потяните ручку
вниз.
Закройте крышку после исполь-
зования.
D230600ATQ
Холодильник (при наличии)
Вы можете держать охлажденными
банки с напитками или другие
предметы, используя рычаг
открывания/закрывания вентиляци-
онного отверстия, находящегося в
многофункциональном ящике.
1. Включите вентилятор и установите
регулятор температуры в требуемое
положение.
2. Установите регулятор режима в
положение обдува лица
()или
двухуровневое ()положение.
ОСТОРОЖНО
• Не размещайте внутри
отделения для солнцеза-щитных очков посторонние
предметы. Подобные вещи
могут вылететь из него в
момент резкой остановки
автомобиля или при дорожно-
транспортном происшествии,
возможно став причиной
травмы пассажиров,
находящихся в автомобиле.
• Не открывайте отделение для
солнцезащитных очков во
время движения автомобиля.
Открытое отделение для
солнцезащитных очков может
закрыть обзор через
внутреннее зеркало заднего
вида.
• Чтобы предотвратить поломку
или деформацию стекол, не
устанавливайте их
принудительно в держатель
верхнего люка. Попытка
принудительного открывания
при защемлении стекол в
держателе может привести к
травме.
OTQ047109OTQ047081

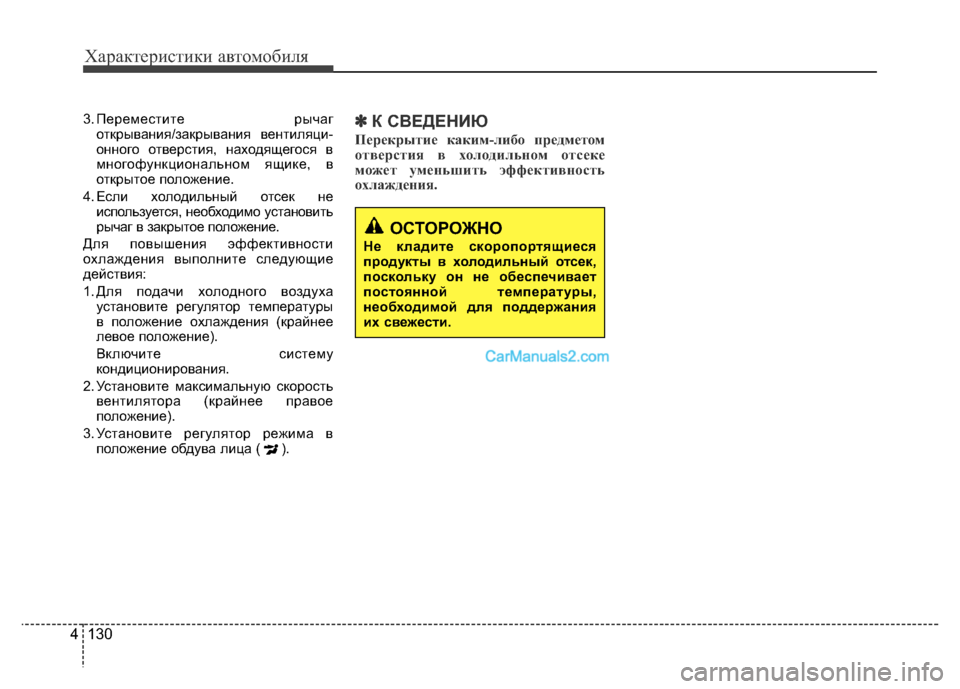

Характеристики автомобиля
130 4
3. Переместите рычаг
открывания/закрывания вентиляци-
онного отверстия, находящегося в
многофункциональном ящике, в
открытое положение.
4. Если холодильный отсек не
используется, необходимо установить
рычаг в закрытое положение.
Для повышения эффективности
охлаждения выполните следующие
действия:
1. Для подачи холодного воздуха
установите регулятор температуры
в положение охлаждения (крайнее
левое положение).
Включите систему
кондиционирования.
2. Установите максимальную скорость
вентилятора (крайнее правое
положение).
3. Установите регулятор режима в
положение обдува лица ( ).✽К СВЕДЕНИЮ
Перекрытие каким-либо предметом
отверстия в холодильном отсеке
может уменьшить эффективность
охлаждения.
ОСТОРОЖНО
Не кладите скоропортящиеся
продукты в холодильный отсек,
поскольку он не обеспечивает
постоянной температуры,
необходимой для поддержания
их свежести.

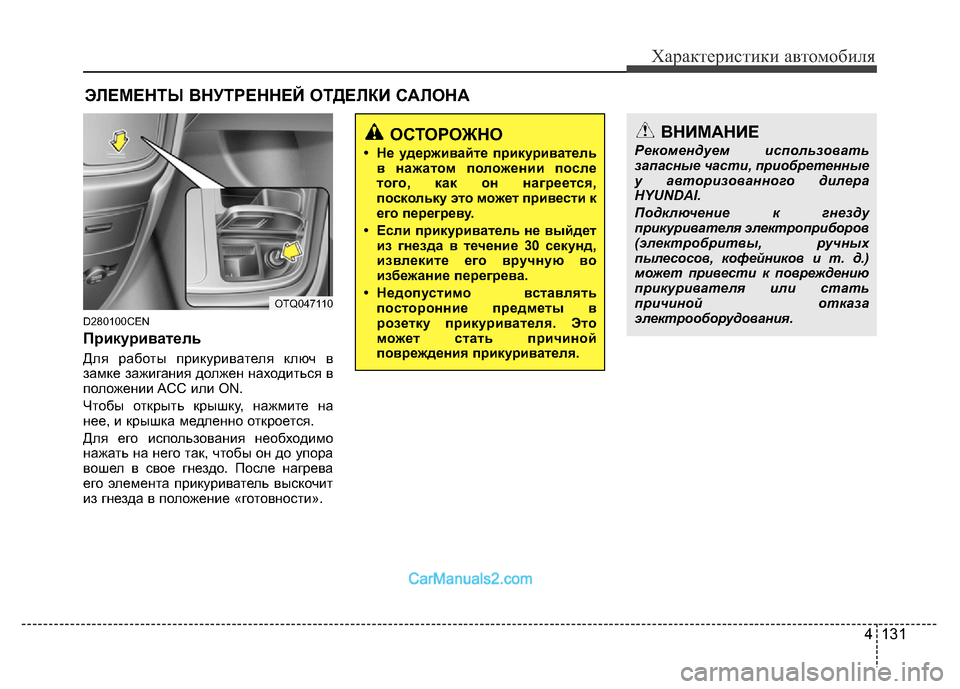

4 131
Характеристики автомобиля
D280100CEN
Прикуриватель
Для работы прикуривателя ключ в
замке зажигания должен находиться в
положении ACC или ON.
Чтобы открыть крышку, нажмите на
нее, и крышка медленно откроется.
Для его использования необходимо
нажать на него так, чтобы он до упора
вошел в свое гнездо. После нагрева
его элемента прикуриватель выскочит
из гнезда в положение «готовности».
ЭЛЕМЕНТЫ ВНУТРЕННЕЙ ОТДЕЛКИ САЛОНА
ВНИМАНИЕ
Рекомендуем использовать
запасные части, приобретенные
у авторизованного дилера
HYUNDAI.
Подключение к гнезду
прикуривателя электроприборов
(электробритвы, ручных
пылесосов, кофейников и т. д.)
может привести к повреждению
прикуривателя или стать
причиной отказа
электрооборудования.ОСТОРОЖНО
• Не удерживайте прикуриватель
в нажатом положении после
того, как он нагреется,
поскольку это может привести к
его перегреву.
• Если прикуриватель не выйдет
из гнезда в течение 30 секунд,
извлеките его вручную во
избежание перегрева.
• Недопустимо вставлять
посторонние предметы в
розетку прикуривателя. Это
может стать причиной
повреждения прикуривателя.
OTQ047110

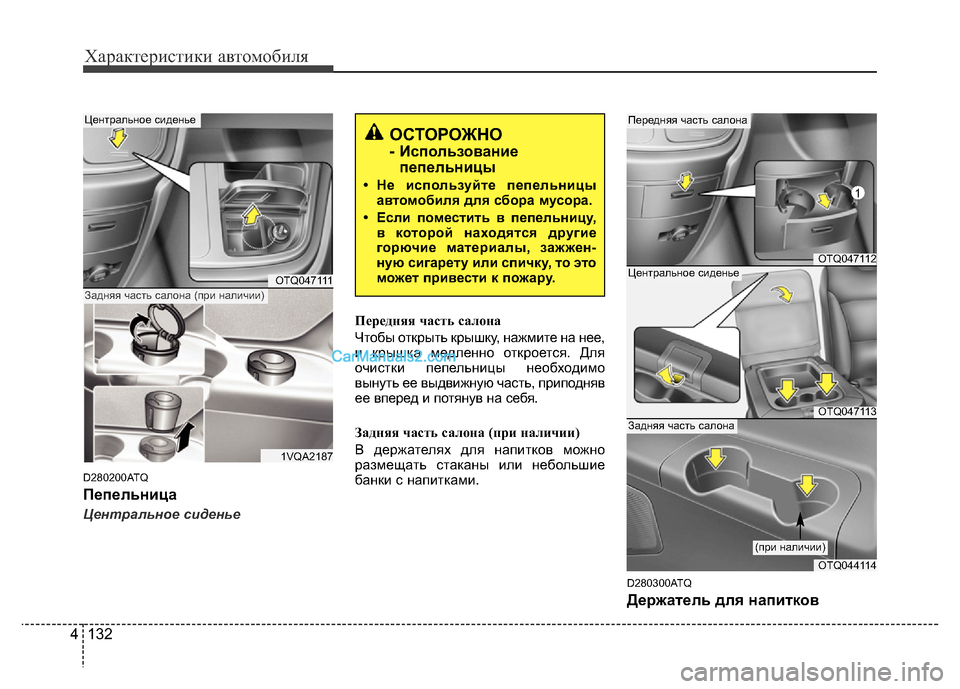

Характеристики автомобиля
132 4
D280200ATQ
Пепельница
Центральное сиденьеПередняя часть салона
Чтобы открыть крышку, нажмите на нее,
и крышка медленно откроется. Для
очистки пепельницы необходимо
вынуть ее выдвижную часть, приподняв
ее вперед и потянув на себя.
Задняя часть салона (при наличии)
В держателях для напитков можно
размещать стаканы или небольшие
банки с напитками.
D280300ATQ
Держатель для напитков
OTQ047111
1VQA2187
Центральное сиденье
Задняя часть салона (при наличии)
OTQ047112
OTQ047113
Передняя часть салона
Центральное сиденье
OTQ044114
Задняя часть салона
(при наличии)
ОСТОРОЖНО
- Использование
пепельницы
• Не используйте пепельницы
автомобиля для сбора мусора.
• Если поместить в пепельницу,
в которой находятся другие
горючие материалы, зажжен
-ную сигарету или спичку, то это
может привести к пожару.
1

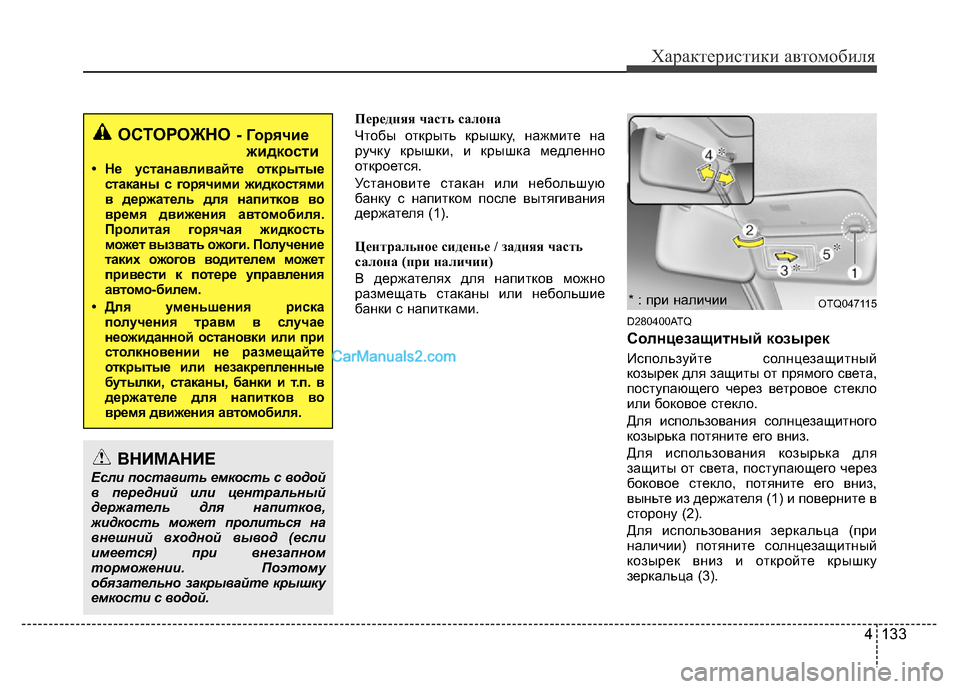

4 133
Характеристики автомобиля
Передняя часть салона
Чтобы открыть крышку, нажмите на
ручку крышки, и крышка медленно
откроется.
Установите стакан или небольшую
банку с напитком после вытягивания
держателя (1).
Центральное сиденье / задняя часть
салона (при наличии)
В держателях для напитков можно
размещать стаканы или небольшие
банки с напитками.
D280400ATQ
Солнцезащитный козырек
Используйте солнцезащитный
козырек для защиты от прямого света,
поступающего через ветровое стекло
или боковое стекло.
Для использования солнцезащитного
козырька потяните его вниз.
Для использования козырька для
защиты от света, поступающего через
боковое стекло, потяните его вниз,
выньте из держателя (1) и поверните в
сторону (2).
Для использования зеркальца (при
наличии) потяните солнцезащитный
козырек вниз и откройте крышку
зеркальца (3).
ОСТОРОЖНО- Горячие
жидкости
• Не устанавливайте открытые
стаканы с горячими жидкостями
в держатель для напитков во
время движения автомобиля.
Пролитая горячая жидкость
может вызвать ожоги. Получение
таких ожогов водителем может
привести к потере управления
автомо-билем.
• Для уменьшения риска
получения травм в случае
неожиданной остановки или при
столкновении не размещайте
открытые или незакрепленные
бутылки, стаканы, банки и т.п. в
держателе для напитков во
время движения автомобиля.
ВНИМАНИЕ
Если поставить емкость с водой
в передний или центральный
держатель для напитков,
жидкость может пролиться на
внешний входной вывод (если
имеется) при внезапном
торможении. Поэтому
обязательно закрывайте крышку
емкости с водой.
OTQ047115* : при наличии
