Характеристики автомобиля
114 4

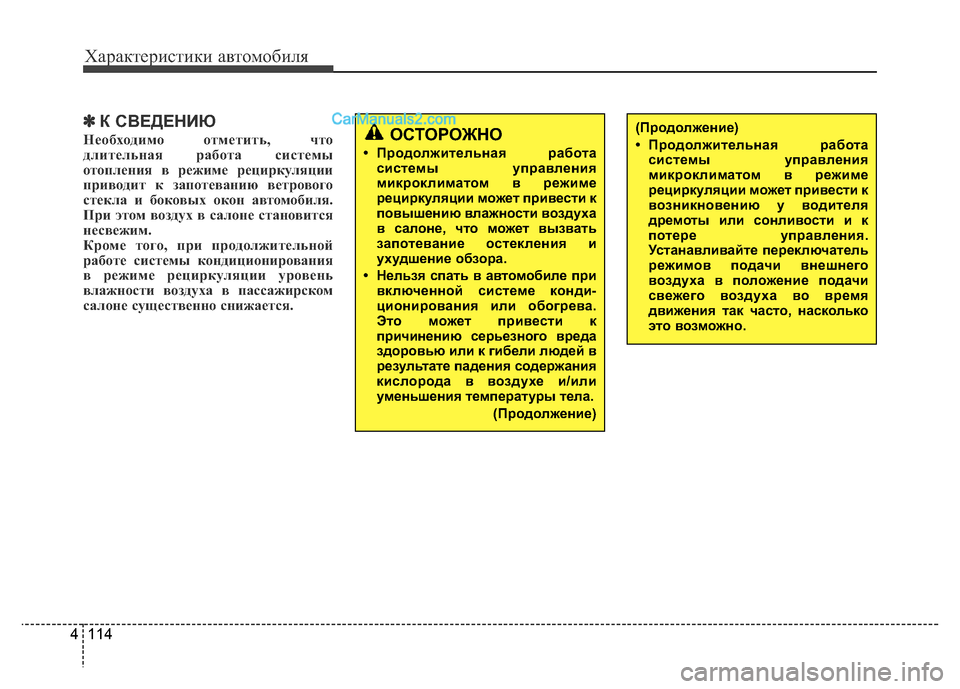

✽ К СВЕДЕНИЮ
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.ОСТОРОЖНО
• Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может привести к
повышению влажности воздуха
в салоне, что может вызвать
запотевание остекления и
ухудшение обзора.
• Нельзя спать в автомобиле при
включенной системе конди-
ционирования или обогрева.
Это может привести к
причинению серьезного вреда
здоровью или к гибели людей в
результате падения содержания
кислорода в воздухе и/или
уменьшения температуры тела.
(Продолжение)
(Продолжение)
• Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может привести к
возникновению у водителя
дремоты или сонливости и к
потере управления.
Устанавливайте переключатель
режимов подачи внешнего
воздуха в положение подачи
свежего воздуха во время
движения так часто, насколько
это возможно.

4 115
Характеристики автомобиля

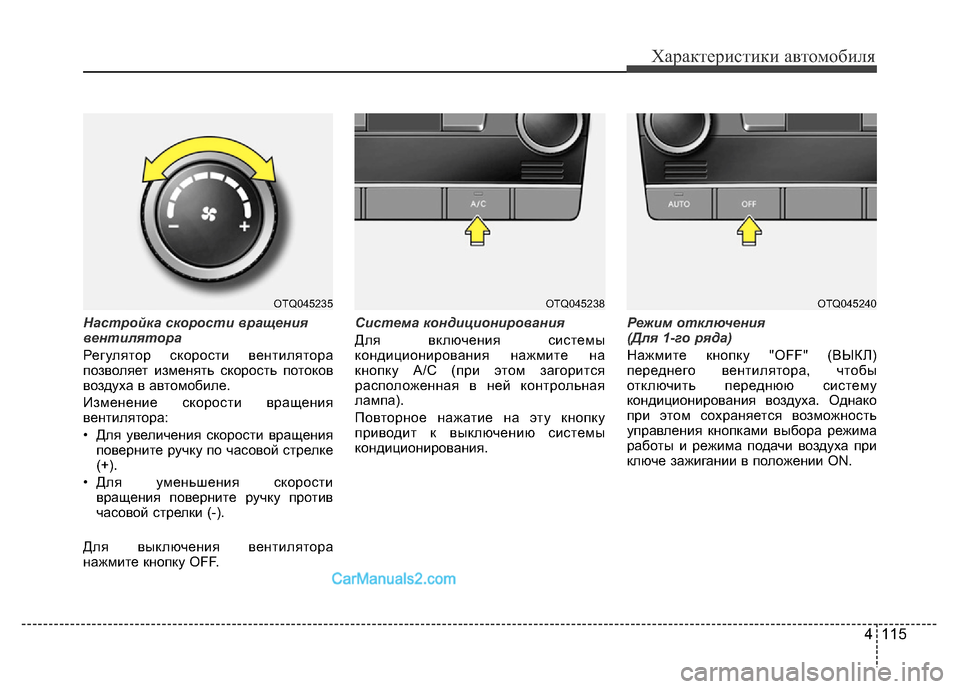

Настройка скорости вращения
вентилятора
Регулятор скорости вентилятора
позволяет изменять скорость потоков
воздуха в автомобиле.
Изменение скорости вращения
вентилятора:
• Для увеличения скорости вращения
поверните ручку по часовой стрелке
(+).
• Для уменьшения скорости
вращения поверните ручку против
часовой стрелки (-).
Для выключения вентилятора
нажмите кнопку OFF.Система кондиционирования
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.Режим отключения
(Для 1-го ряда)
Нажмите кнопку "OFF" (ВЫКЛ)
переднего вентилятора, чтобы
отключить переднюю систему
кондиционирования воздуха. Однако
при этом сохраняется возможность
управления кнопками выбора режима
работы и режима подачи воздуха при
ключе зажигании в положении ON.
OTQ045235OTQ045240OTQ045238

Характеристики автомобиля
116 4
D230200ATQ

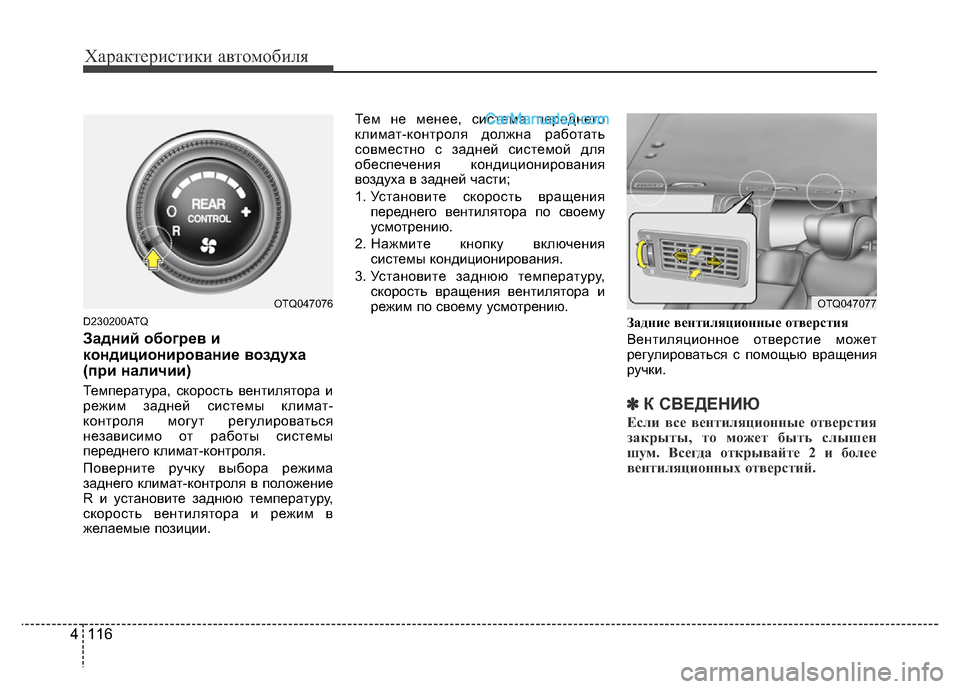

Задний обогрев и
кондиционирование воздуха
(при наличии)
Температура, скорость вентилятора и
режим задней системы климат-
контроля могут регулироваться
независимо от работы системы
переднего климат-контроля.
Поверните ручку выбора режима
заднего климат-контроля в положение
R и установите заднюю температуру,
скорость вентилятора и режим в
желаемые позиции.Тем не менее, система переднего
климат-контроля должна работать
совместно с задней системой для
обеспечения кондиционирования
воздуха в задней части;
1. Установите скорость вращения
переднего вентилятора по своему
усмотрению.
2. Нажмите кнопку включения
системы кондиционирования.
3. Установите заднюю температуру,
скорость вращения вентилятора и
режим по своему усмотрению.
Задние вентиляционные отверстия
Вентиляционное отверстие может
регулироваться с помощью вращения
ручки.✽К СВЕДЕНИЮ
Если все вентиляционные отверстия
закрыты, то может быть слышен
шум. Всегда открывайте 2 и более
вентиляционных отверстий.
OTQ047076OTQ047077

4 117
Характеристики автомобиля
D230202ATQ

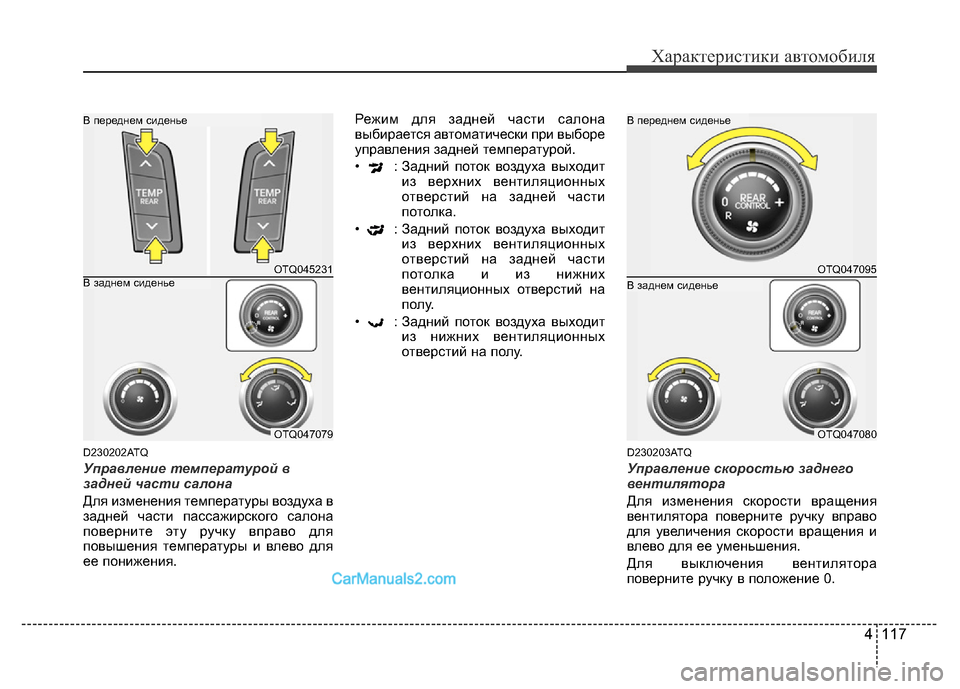

Управление температурой в
задней части салона
Для изменения температуры воздуха в
задней части пассажирского салона
поверните эту ручку вправо для
повышения температуры и влево для
ее понижения.Режим для задней части салона
выбирается автоматически при выборе
управления задней температурой.
• : Задний поток воздуха выходит
из верхних вентиляционных
отверстий на задней части
потолка.
• : Задний поток воздуха выходит
из верхних вентиляционных
отверстий на задней части
потолка и из нижних
вентиляционных отверстий на
полу.
• : Задний поток воздуха выходит
из нижних вентиляционных
отверстий на полу.
D230203ATQ
Управление скоростью заднего
вентилятора
Для изменения скорости вращения
вентилятора поверните ручку вправо
для увеличения скорости вращения и
влево для ее уменьшения.
Для выключения вентилятора
поверните ручку в положение 0.
OTQ047095
В переднем сиденье
OTQ047080
В заднем сиденье
OTQ045231
В переднем сиденье
OTQ047079
В заднем сиденье

Характеристики автомобиля
118 4

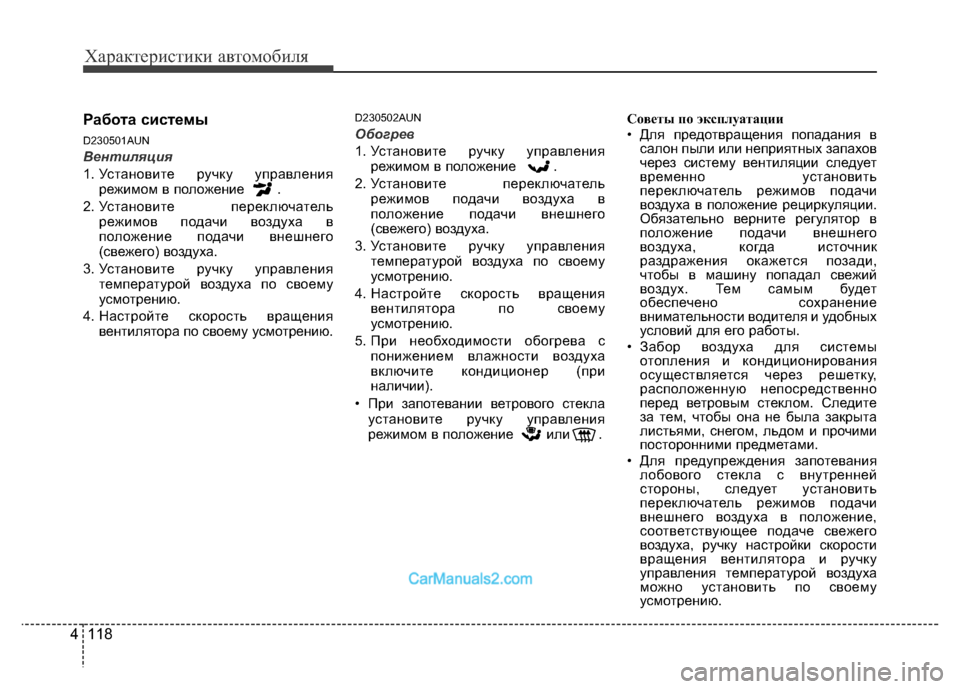

Работа системы
D230501AUN
Вентиляция
1. Установите ручку управления
режимом в положение .
2. Установите переключатель
режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления
температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения
вентилятора по своему усмотрению.
D230502AUN
Обогрев
1. Установите ручку управления
режимом в положение .
2. Установите переключатель
режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления
температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения
вентилятора по своему
усмотрению.
5. При необходимости обогрева с
понижением влажности воздуха
включите кондиционер (при
наличии).
• При запотевании ветрового стекла
установите ручку управления
режимом в положение или .Советы по эксплуатации
• Для предотвращения попадания в
салон пыли или неприятных запахов
через систему вентиляции следует
временно установить
переключатель режимов подачи
воздуха в положение рециркуляции.
Обязательно верните регулятор в
положение подачи внешнего
воздуха, когда источник
раздражения окажется позади,
чтобы в машину попадал свежий
воздух. Тем самым будет
обеспечено сохранение
внимательности водителя и удобных
условий для его работы.
• Забор воздуха для системы
отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом. Следите
за тем, чтобы она не была закрыта
листьями, снегом, льдом и прочими
посторонними предметами.
• Для предупреждения запотевания
лобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению.

4 119
Характеристики автомобиля
D230503BFD

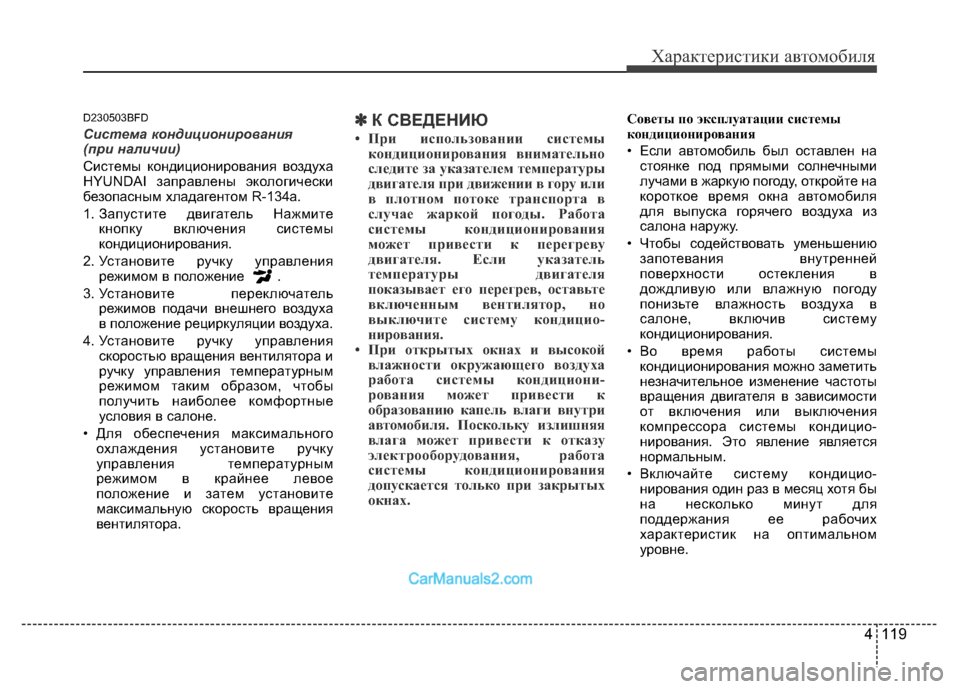

Система кондиционирования
(при наличии)
Системы кондиционирования воздуха
HYUNDAI заправлены экологически
безопасным хладагентом R-134a.
1. Запустите двигатель Нажмите
кнопку включения системы
кондиционирования.
2. Установите ручку управления
режимом в положение .
3. Установите переключатель
режимов подачи внешнего воздуха
в положение рециркуляции воздуха.
4. Установите ручку управления
скоростью вращения вентилятора и
ручку управления температурным
режимом таким образом, чтобы
получить наиболее комфортные
условия в салоне.
• Для обеспечения максимального
охлаждения установите ручку
управления температурным
режимом в крайнее левое
положение и затем установите
максимальную скорость вращения
вентилятора.✽К СВЕДЕНИЮ
• При использовании системы
кондиционирования внимательно
следите за указателем температуры
двигателя при движении в гору или
в плотном потоке транспорта в
случае жаркой погоды. Работа
системы кондиционирования
может привести к перегреву
двигателя. Если указатель
температуры двигателя
показывает его перегрев, оставьте
включенным вентилятор, но
выключите систему кондицио-
нирования.
• При открытых окнах и высокой
влажности окружающего воздуха
работа системы кондициони-
рования может привести к
образованию капель влаги внутри
автомобиля. Поскольку излишняя
влага может привести к отказу
электрооборудования, работа
системы кондиционирования
допускается только при закрытых
окнах.
Советы по эксплуатации системы
кондиционирования
• Если автомобиль был оставлен на
стоянке под прямыми солнечными
лучами в жаркую погоду, откройте на
короткое время окна автомобиля
для выпуска горячего воздуха из
салона наружу.
• Чтобы содействовать уменьшению
запотевания внутренней
поверхности остекления в
дождливую или влажную погоду
понизьте влажность воздуха в
салоне, включив систему
кондиционирования.
• Во время работы системы
кондиционирования можно заметить
незначительное изменение частоты
вращения двигателя в зависимости
от включения или выключения
компрессора системы кондицио-
нирования. Это явление является
нормальным.
• Включайте систему кондицио-
нирования один раз в месяц хотя бы
на несколько минут для
поддержания ее рабочих
характеристик на оптимальном
уровне.

Характеристики автомобиля
120 4

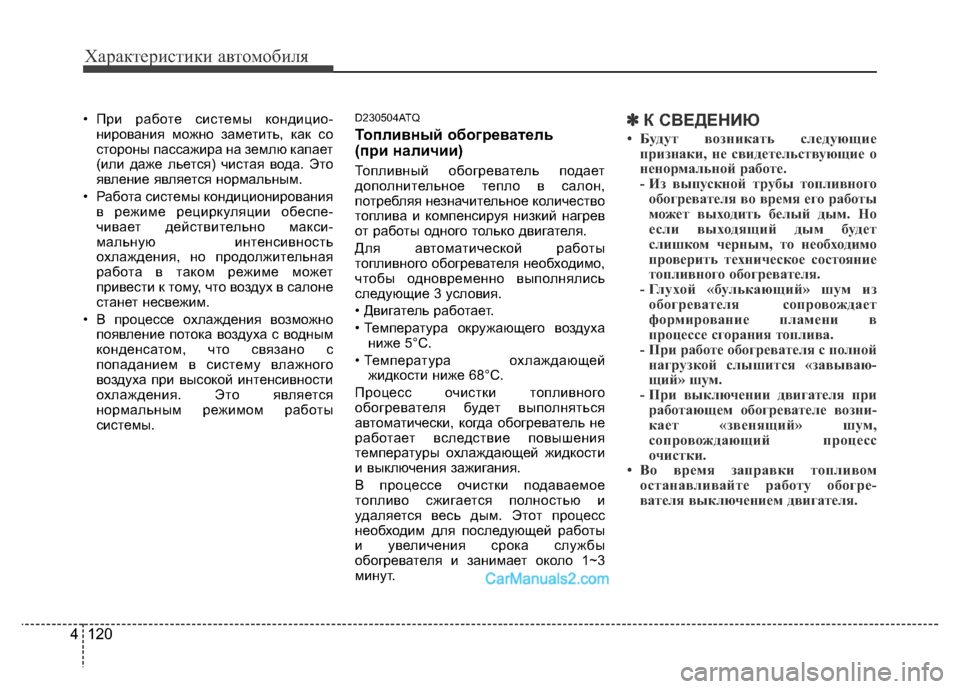

• При работе системы кондицио-
нирования можно заметить, как со
стороны пассажира на землю капает
(или даже льется) чистая вода. Это
явление является нормальным.
• Работа системы кондиционирования
в режиме рециркуляции обеспе-
чивает действительно макси-
мальную интенсивность
охлаждения, но продолжительная
работа в таком режиме может
привести к тому, что воздух в салоне
станет несвежим.
• В процессе охлаждения возможно
появление потока воздуха с водным
конденсатом, что связано с
попаданием в систему влажного
воздуха при высокой интенсивности
охлаждения. Это является
нормальным режимом работы
системы.D230504ATQ
Топливный обогреватель
(при наличии)
Топливный обогреватель подает
дополнительное тепло в салон,
потребляя незначительное количество
топлива и компенсируя низкий нагрев
от работы одного только двигателя.
Для автоматической работы
топливного обогревателя необходимо,
чтобы одновременно выполнялись
следующие 3 условия.
• Двигатель работает.
• Температура окружающего воздуха
ниже 5°C.
• Температура охлаждающей
жидкости ниже 68°C.
Процесс очистки топливного
обогревателя будет выполняться
автоматически, когда обогреватель не
работает вследствие повышения
температуры охлаждающей жидкости
и выключения зажигания.
В процессе очистки подаваемое
топливо сжигается полностью и
удаляется весь дым. Этот процесс
необходим для последующей работы
и увеличения срока службы
обогревателя и занимает около 1~3
минут.
✽К СВЕДЕНИЮ
• Будут возникать следующие
признаки, не свидетельствующие о
ненормальной работе.
- Из выпускной трубы топливного
обогревателя во время его работы
может выходить белый дым. Но
если выходящий дым будет
слишком черным, то необходимо
проверить техническое состояние
топливного обогревателя.
- Глухой «булькающий» шум из
обогревателя сопровождает
формирование пламени в
процессе сгорания топлива.
- При работе обогревателя с полной
нагрузкой слышится «завываю-
щий» шум.
- При выключении двигателя при
работающем обогревателе возни-
кает «звенящий» шум,
сопровождающий процесс
очистки.
• Во время заправки топливом
останавливайте работу обогре-
вателя выключением двигателя.

4 121
Характеристики автомобиля
D230300AFD
Фильтр системы управления
микроклиматом (при наличии)
Фильтр системы управления
микроклиматом, расположенный за
перчаточным ящиком, обеспечивает
удаление пыли и других загрязняющих
веществ из воздуха, поступающего в
автомобиль снаружи через систему
обогрева и кондиционирования. По
мере накопления в фильтре пыли и
других загрязняющих веществ
возможно снижение расхода воздуха,
поступающего из вентиляционных
отверстий. В результате на внутренней
поверхности ветрового стекла будет
выпадать влага даже в случае работы
системы в режиме подачи внешнего
(свежего) воздуха. В этом случае
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для замены фильтра системы климат-
контроля.
✽К СВЕДЕНИЮ
• Замену фильтра необходимо
производить в соответствии с
графиком технического обслужи-
вания.
Если машина эксплуатируется в
тяжёлых условиях, например на
пыльных неровных дорогах, то
осматривать и заменять фильтр
кондиционера воздуха требуется
чаще.
• В случае резкого падения давления
в ресивере рекомендуем обратиться
к авторизованному дилеру
HYUNDAI для проверки системы.
D230400AEN
Проверка объема
заправленного в кондиционер
хладагента и смазки
компрессора
При низком уровне хладагента
производительность системы
кондиционирования уменьшается.
Избыточный уровень хладагента
также негативно отражается на ее
работе.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
1LDA5047 Внешний воздух
Подача воздуха
в режиме
рециркуляции
Фильтр системы
управления микро-климатомВентилятор
ИспарительОтопитель

Характеристики автомобиля
122 4

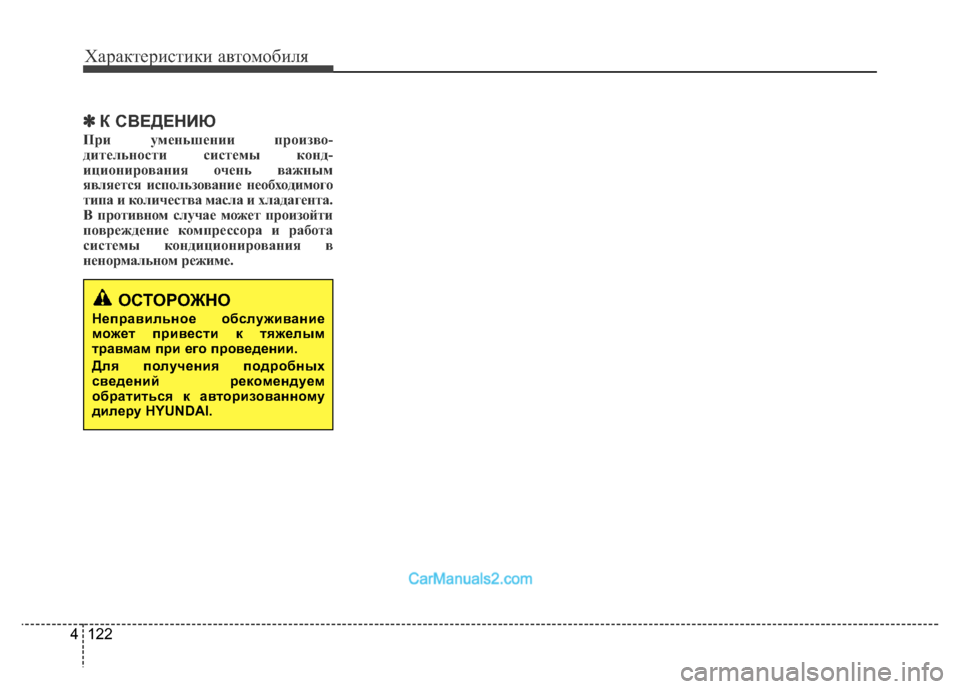

✽К СВЕДЕНИЮ
При уменьшении произво-
дительности системы конд-
иционирования очень важным
является использование необходимого
типа и количества масла и хладагента.
В противном случае может произойти
повреждение компрессора и работа
системы кондиционирования в
ненормальном режиме.
ОСТОРОЖНО
Неправильное обслуживание
может привести к тяжелым
травмам при его проведении.
Для получения подробных
сведений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

4 123
Характеристики автомобиля
• Для максимально эффективного
удаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или
запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения
полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с
капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла.
Система управления
микроклиматом с ручным
управлением
D250101ATQ
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Установите любую скорость
вращения вентилятора, кроме
положения “0”.
2. Выберите требуемое значение
температуры.
3. Выберите положение или .
4. Если выбирается положение , то
будет автоматически выбираться
режим забора наружного (свежего)
воздуха и кондиционирования.
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
ОСТОРОЖНО- Обогрев
ветрового стекла
Не используйте положение
или в режиме
охлаждения при высоком уровне
влажности наружного воздуха.
Разница между температурой
наружного воздуха и
температурой ветрового стекла
может вызвать запотевание
внешней поверхности ветрового
стекла, что приведет к потере
обзора. В таком случае
установите ручку или кнопку
выбора режима в положение
, а ручку или кнопку настройки
скорости вращения вентилятора
в положение малой скорости
вращения.
OTQ045268
