Page 391 of 445

Hyundai H350 2015  Manual del propietario (in Spanish) 7-50

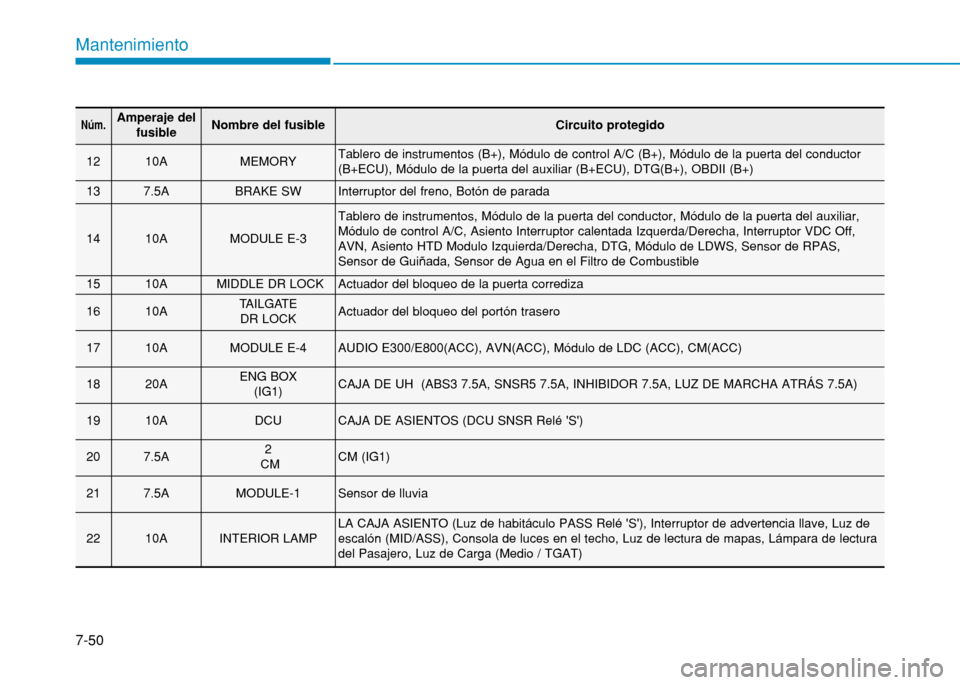

Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
1210AMEMORYTablero de instrumentos (B+), Módulo de control A/C (B+), Módulo de la puerta del conductor (B+ECU), Módul

Page 392 of 445

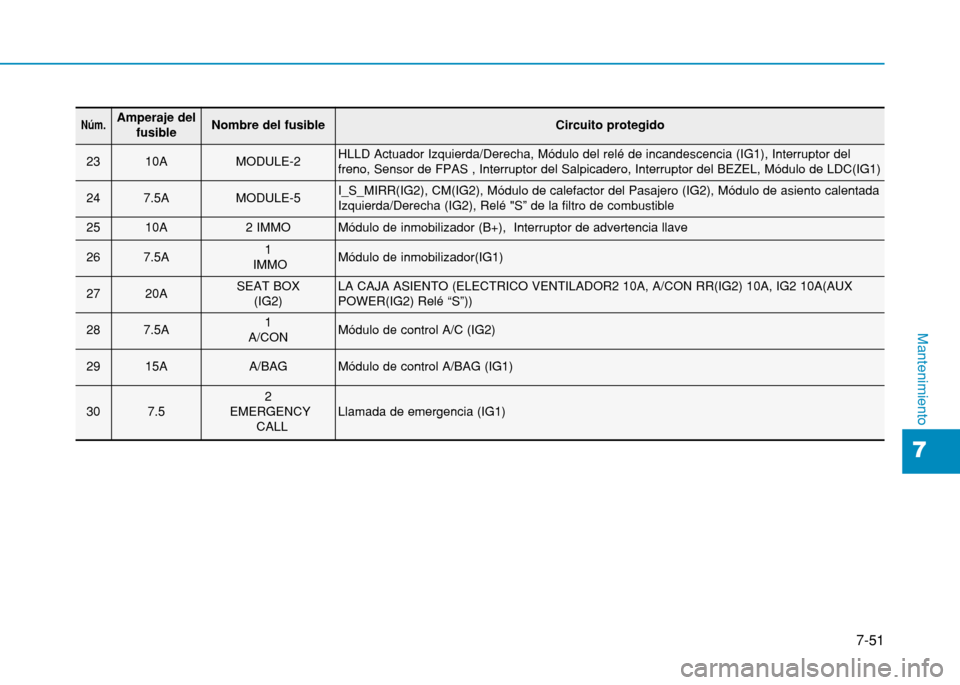

Hyundai H350 2015  Manual del propietario (in Spanish) 7-51
7
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
2310AMODULE-2HLLD Actuador Izquierda/Derecha, Módulo del relé de incandescencia (IG1), Interruptor del freno, Sensor

Page 393 of 445

Hyundai H350 2015  Manual del propietario (in Spanish) 7-52
Mantenimiento

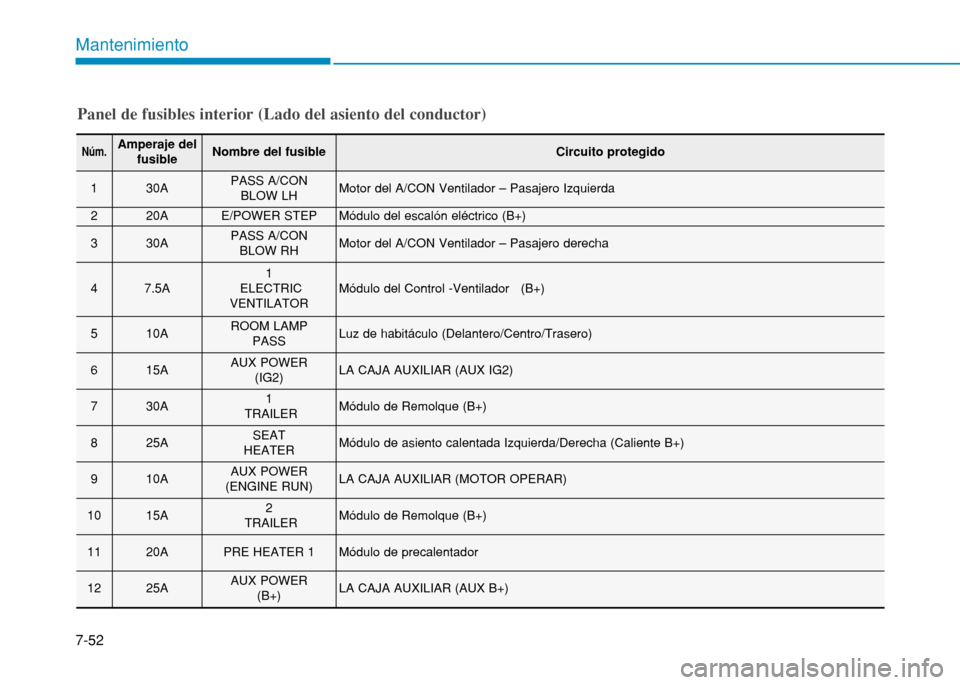

Panel de fusibles interior (Lado del asiento del conductor)
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
130APASS A/CONBLOW LHMotor del A/CON Ventilador – Pasajero

Page 394 of 445

Hyundai H350 2015  Manual del propietario (in Spanish) 7-53
7
Mantenimiento

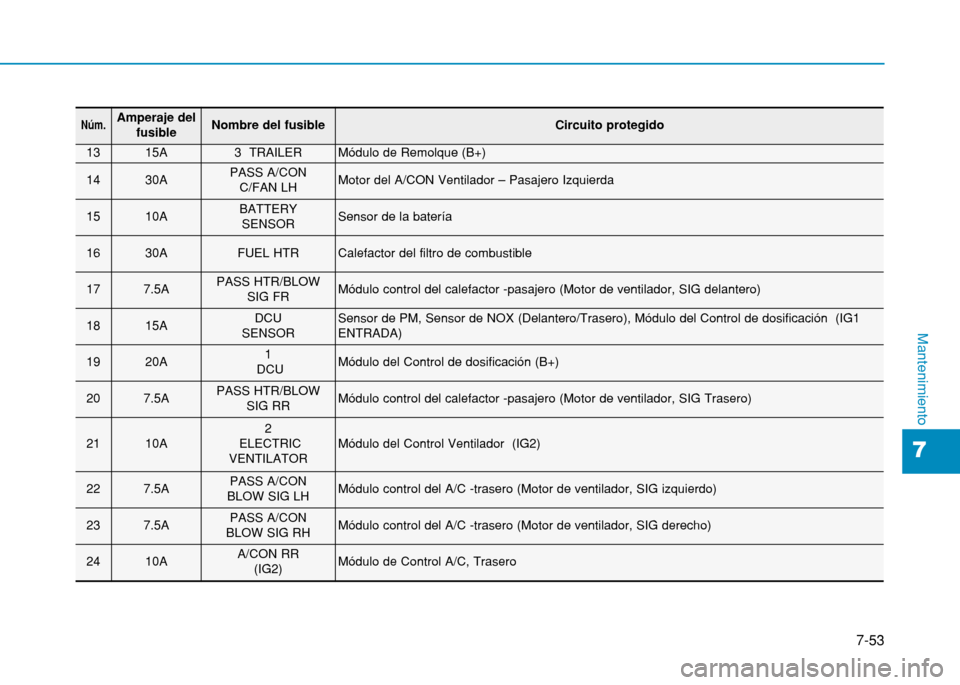

Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
1315A3  TRAILERMódulo de Remolque (B+)
1430APASS A/CONC/FAN LHMotor del A/CON Ventilador – Pasajero Izquierda
1510

Page 395 of 445

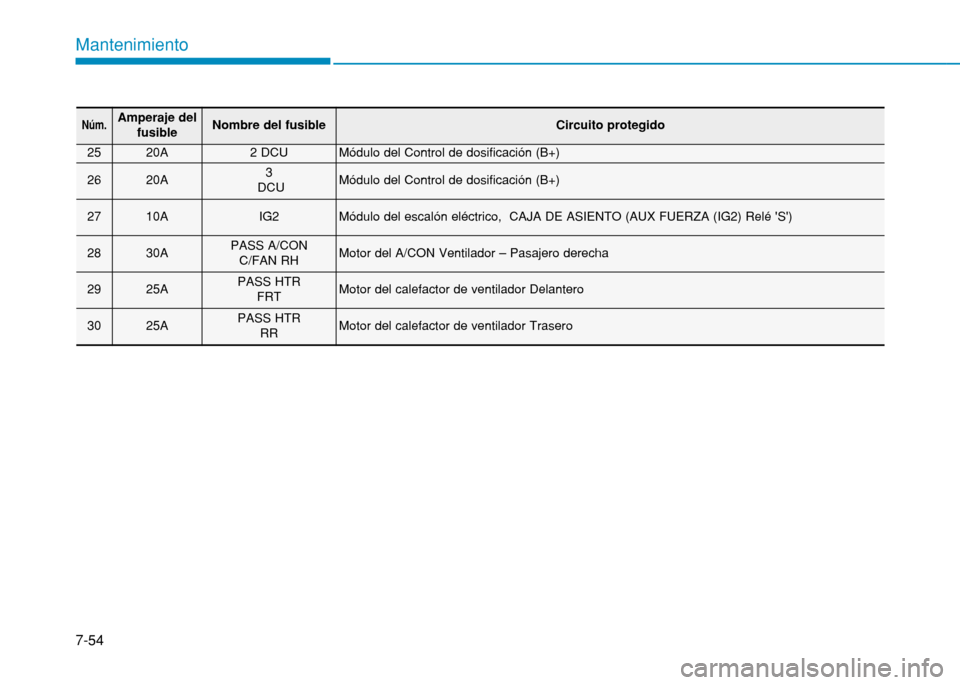

Hyundai H350 2015  Manual del propietario (in Spanish) 7-54
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
2520A2 DCUMódulo del Control de dosificación (B+)
2620A3
DCUMódulo del Control de dosificación (B+)
2710AIG2Módulo

Page 396 of 445

Hyundai H350 2015  Manual del propietario (in Spanish) 7-55
7
Mantenimiento

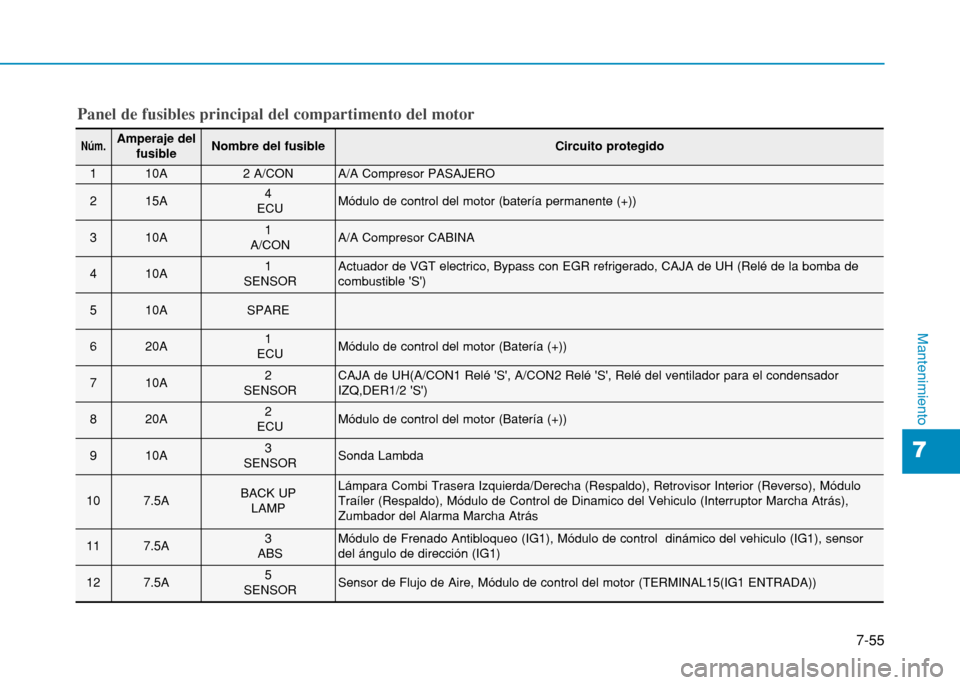

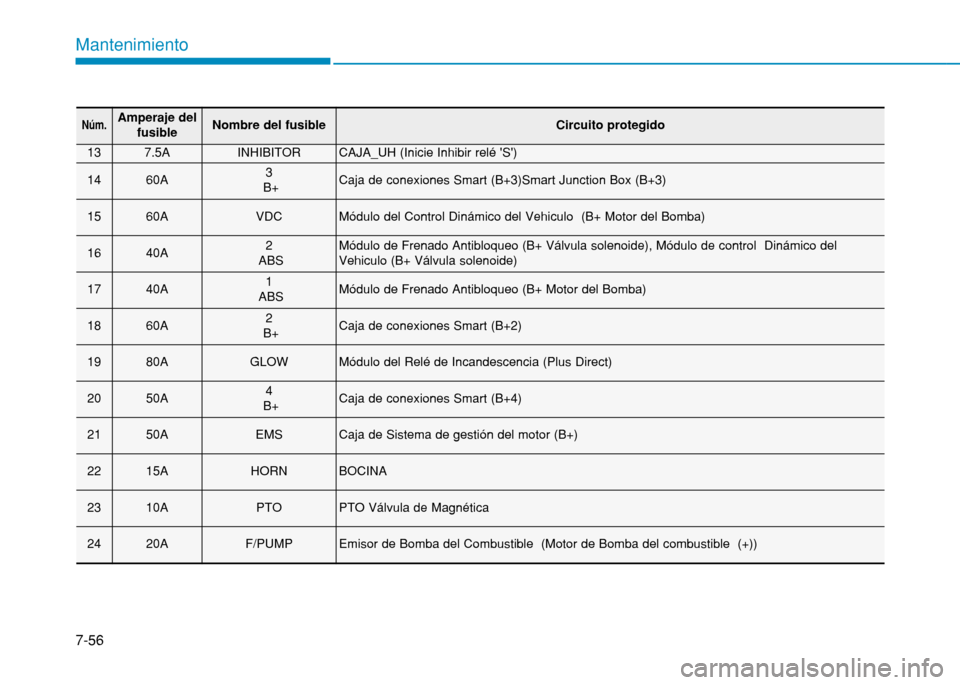

Panel de fusibles principal del compartimento del motor
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
110A2 A/CONA/A Compresor PASAJERO
215A4
ECUMódulo de control

Page 397 of 445

Hyundai H350 2015  Manual del propietario (in Spanish) 7-56
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
137.5AINHIBITORCAJA_UH (Inicie Inhibir relé S)
1460A3
B+Caja de conexiones Smart (B+3)Smart Junction Box (B+3)
1560AV

Page 398 of 445

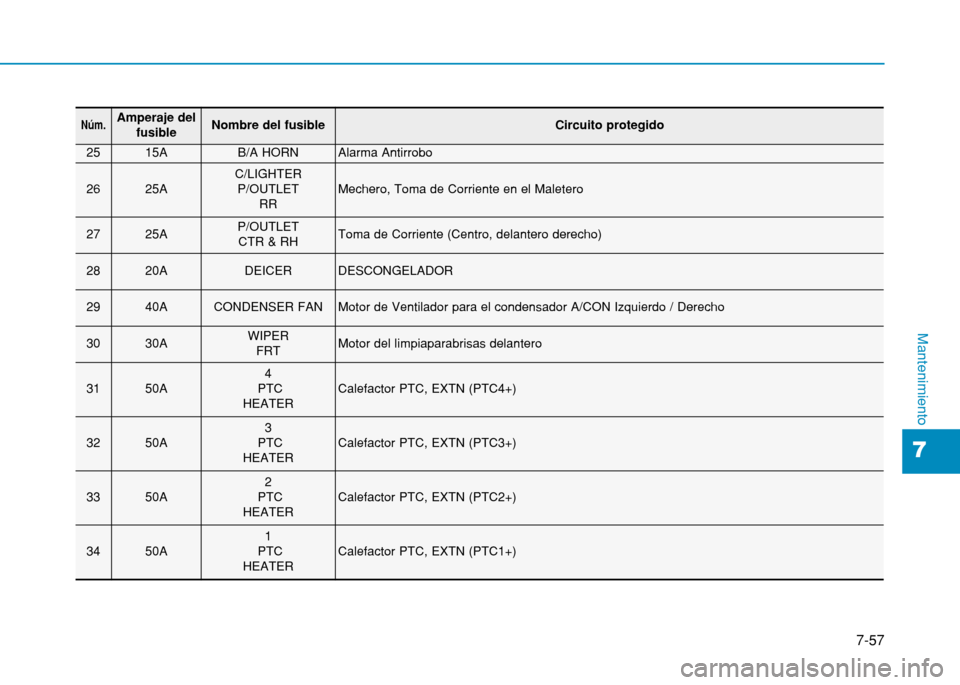

Hyundai H350 2015  Manual del propietario (in Spanish) 7-57
7
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
2515AB/A HORNAlarma Antirrobo
2625AC/LIGHTER
P/OUTLET RRMechero, Toma de Corriente en el Maletero
2725AP/OUTLET
CTR &

Page 399 of 445

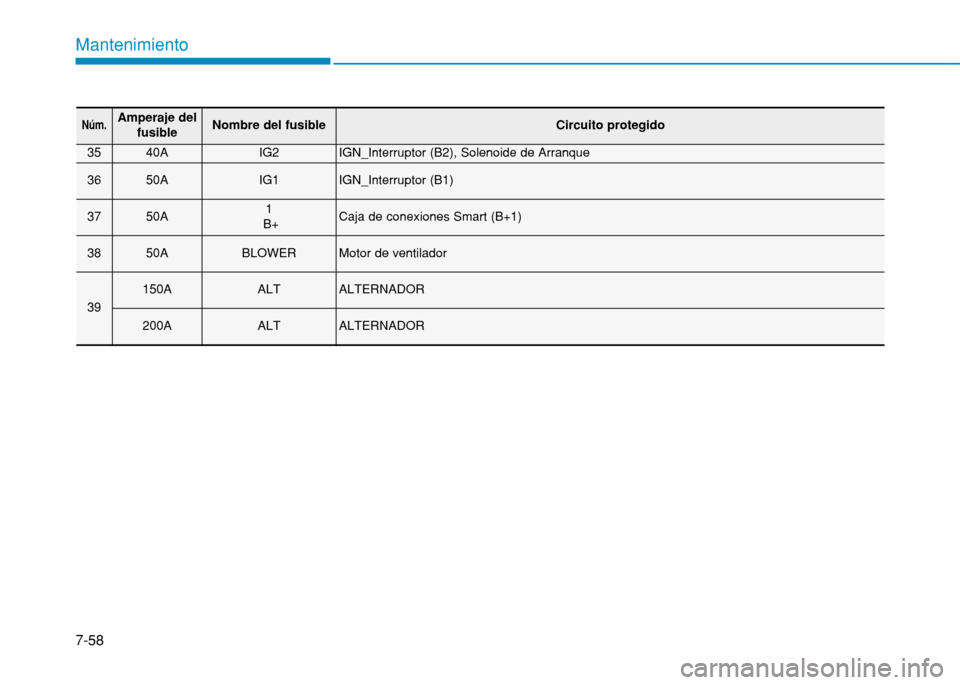

Hyundai H350 2015  Manual del propietario (in Spanish) 7-58
Mantenimiento
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
3540AIG2IGN_Interruptor (B2), Solenoide de Arranque
3650AIG1IGN_Interruptor (B1)
3750A1
B+Caja de conexiones Smart (B+1)

Page 400 of 445

Hyundai H350 2015  Manual del propietario (in Spanish) 7-59
7
Mantenimiento

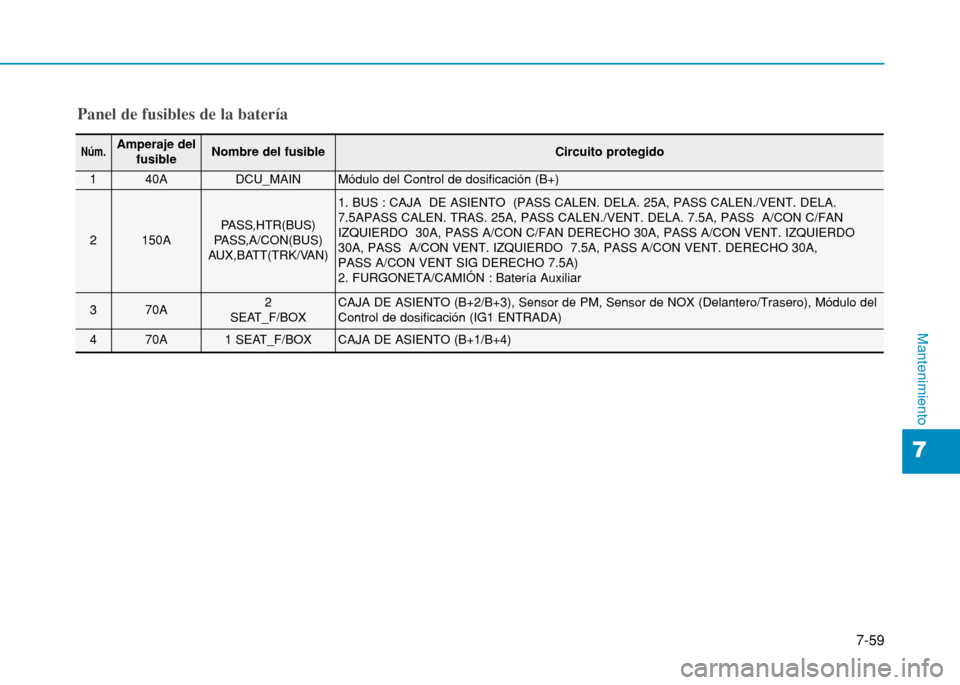

Panel de fusibles de la batería
Núm.Amperaje delfusibleNombre del fusibleCircuito protegido
140ADCU_MAINMódulo del Control de dosificación (B+)
2150APASS,HTR(BUS)
PASS,A/CON(B
