Page 261 of 566

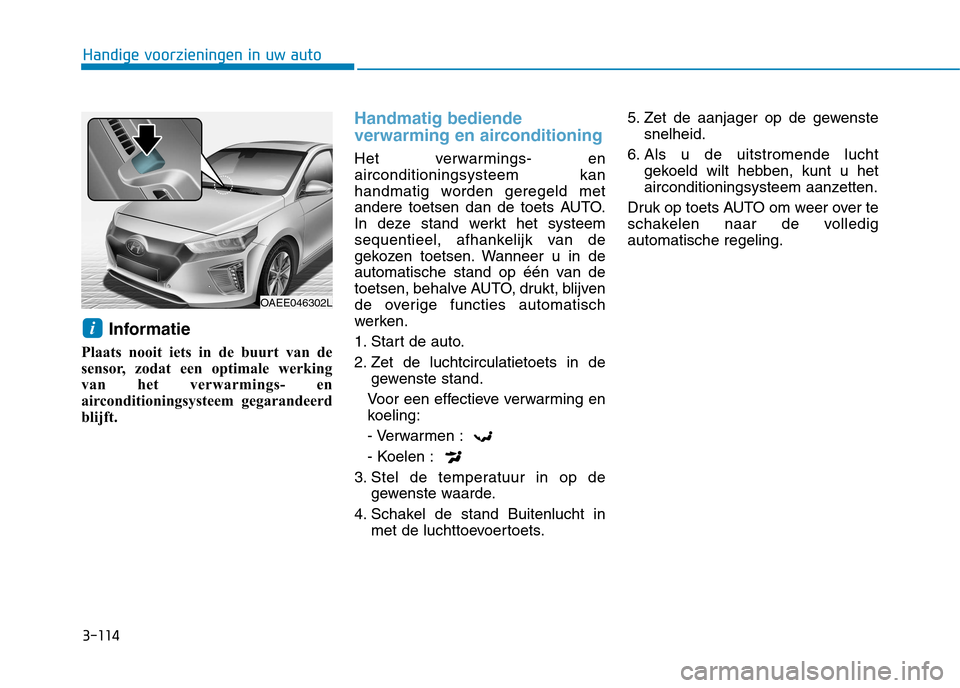

3-114
Handige voorzieningen in uw auto
Informatie
Plaats nooit iets in de buurt van de
sensor, zodat een optimale werking
van het verwarmings- en
airconditioningsysteem gegarandeerd
blijft.
Handmatig bediende
verwarming en airconditioning
Het verwarmings- en airconditioningsysteem kan
handmatig worden geregeld met
andere toetsen dan de toets AUTO.
In deze stand werkt het systeem
sequentieel, afhankelijk van de
gekozen toetsen. Wanneer u in de
automatische stand op één van de
toetsen, behalve AUTO, drukt, blijven
de overige functies automatisch
werken.
1. Start de auto.
2. Zet de luchtcirculatietoets in de gewenste stand.
Voor een effectieve verwarming en
koeling:
- Verwarmen :
- Koelen :
3. Stel de temperatuur in op de gewenste waarde.
4. Schakel de stand Buitenlucht in met de luchttoevoertoets. 5. Zet de aanjager op de gewenste
snelheid.
6. Als u de uitstromende lucht gekoeld wilt hebben, kunt u het
airconditioningsysteem aanzetten.
Druk op toets AUTO om weer over te
schakelen naar de volledigautomatische regeling.
i
OAEE046302L
Page 262 of 566

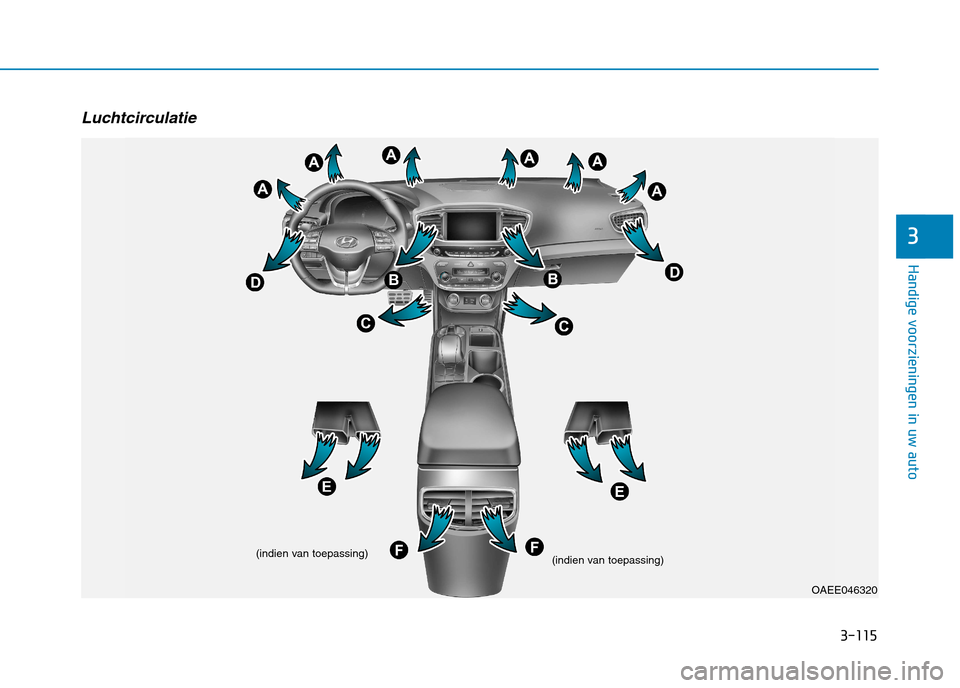

3-115
Handige voorzieningen in uw auto
3
Luchtcirculatie
OAEE046320
(indien van toepassing)
(indien van toepassing)
Page 263 of 566

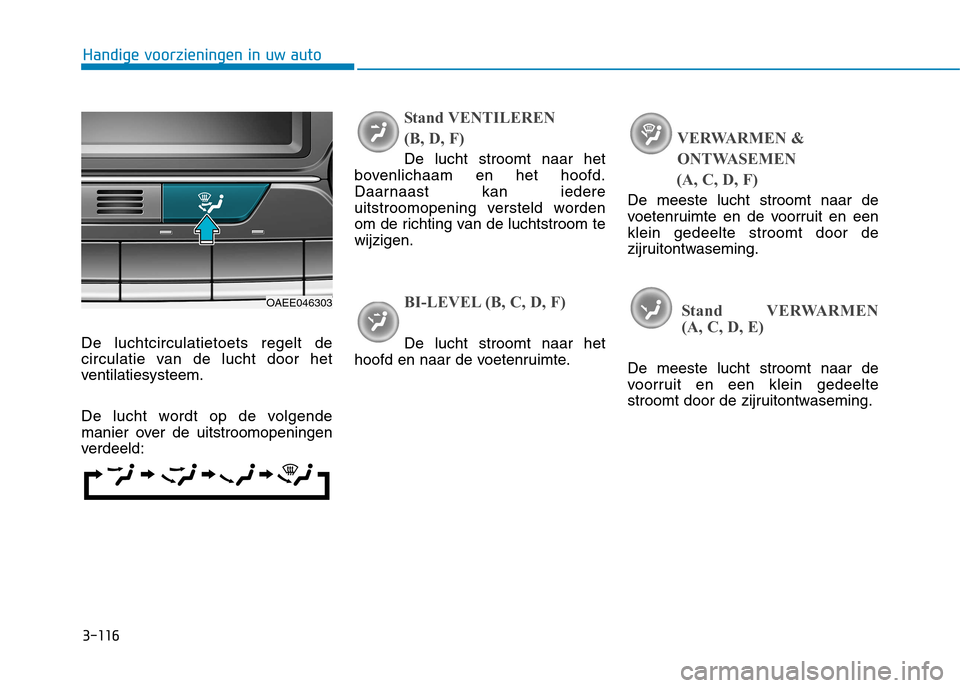

3-116
Handige voorzieningen in uw auto
De luchtcirculatietoets regelt de
circulatie van de lucht door het
ventilatiesysteem.
De lucht wordt op de volgende
manier over de uitstroomopeningen
verdeeld:
Stand VENTILEREN
(B, D, F)
De lucht stroomt naar het
bovenlichaam en het hoofd.
Daarnaast kan iedere
uitstroomopening versteld worden
om de richting van de luchtstroom tewijzigen.
BI-LEVEL (B, C, D, F)
De lucht stroomt naar het
hoofd en naar de voetenruimte.
VERWARMEN &
ONTWASEMEN
(A, C, D, F)
De meeste lucht stroomt naar de
voetenruimte en de voorruit en eenklein gedeelte stroomt door de
zijruitontwaseming.
Stand VERWARMEN
(A, C, D, E)
De meeste lucht stroomt naar de
voorruit en een klein gedeelte
stroomt door de zijruitontwaseming.
OAEE046303
Page 264 of 566

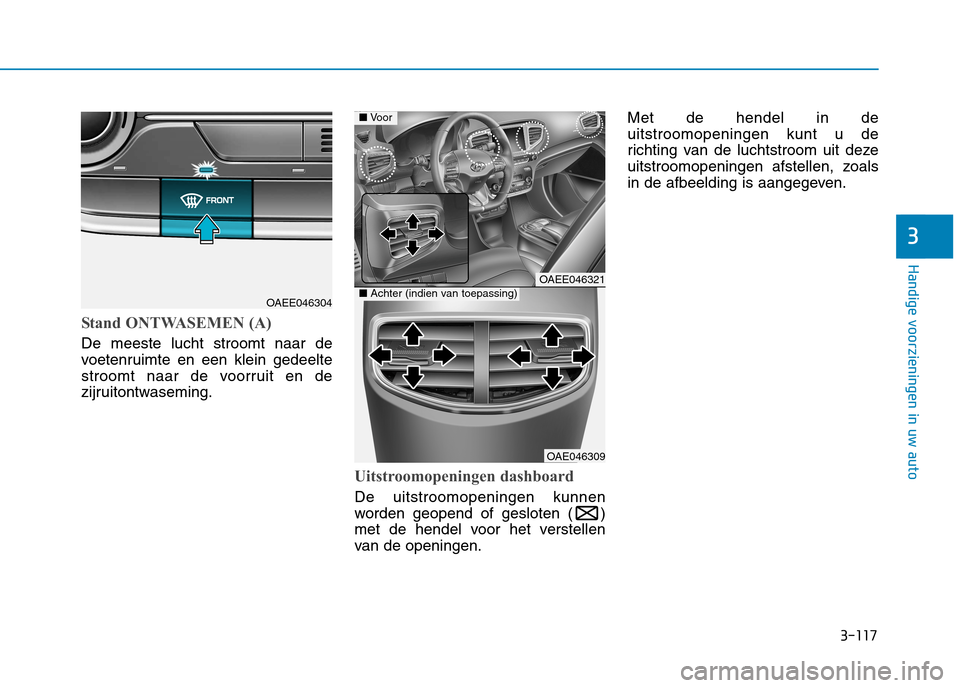

3-117
Handige voorzieningen in uw auto
3
Stand ONTWASEMEN (A)
De meeste lucht stroomt naar de
voetenruimte en een klein gedeelte
stroomt naar de voorruit en de
zijruitontwaseming.
Uitstroomopeningen dashboard
De uitstroomopeningen kunnen
worden geopend of gesloten ( )
met de hendel voor het verstellen
van de openingen.Met de hendel in deuitstroomopeningen kunt u de
richting van de luchtstroom uit deze
uitstroomopeningen afstellen, zoals
in de afbeelding is aangegeven.
OAEE046321
OAE046309
■
Voor
■ Achter (indien van toepassing)OAEE046304
Page 265 of 566

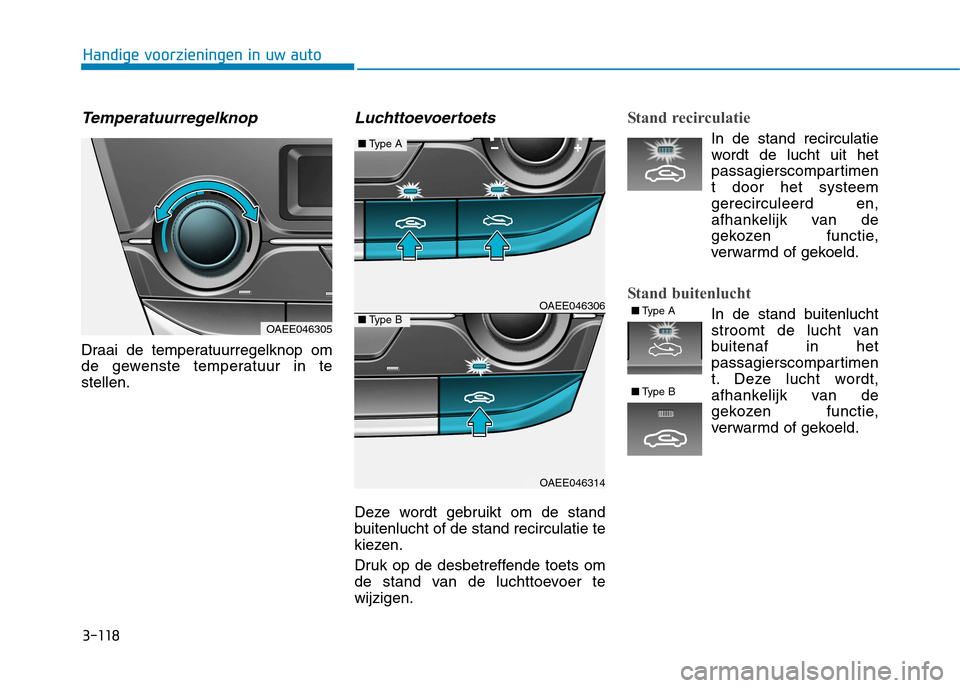

3-118
Handige voorzieningen in uw auto
Temperatuurregelknop
Draai de temperatuurregelknop om
de gewenste temperatuur in testellen.
Luchttoevoertoets
Deze wordt gebruikt om de stand
buitenlucht of de stand recirculatie te
kiezen.
Druk op de desbetreffende toets om
de stand van de luchttoevoer tewijzigen.
Stand recirculatie
In de stand recirculatiewordt de lucht uit het
passagierscompartiment door het systeemgerecirculeerd en,
afhankelijk van de
gekozen functie,
verwarmd of gekoeld.
Stand buitenlucht
In de stand buitenlucht stroomt de lucht van
buitenaf in het
passagierscompartimen
t. Deze lucht wordt,
afhankelijk van de
gekozen functie,
verwarmd of gekoeld.OAEE046306
OAEE046314
■ Type A
■Type B■Type A
■Type B
OAEE046305
Page 266 of 566

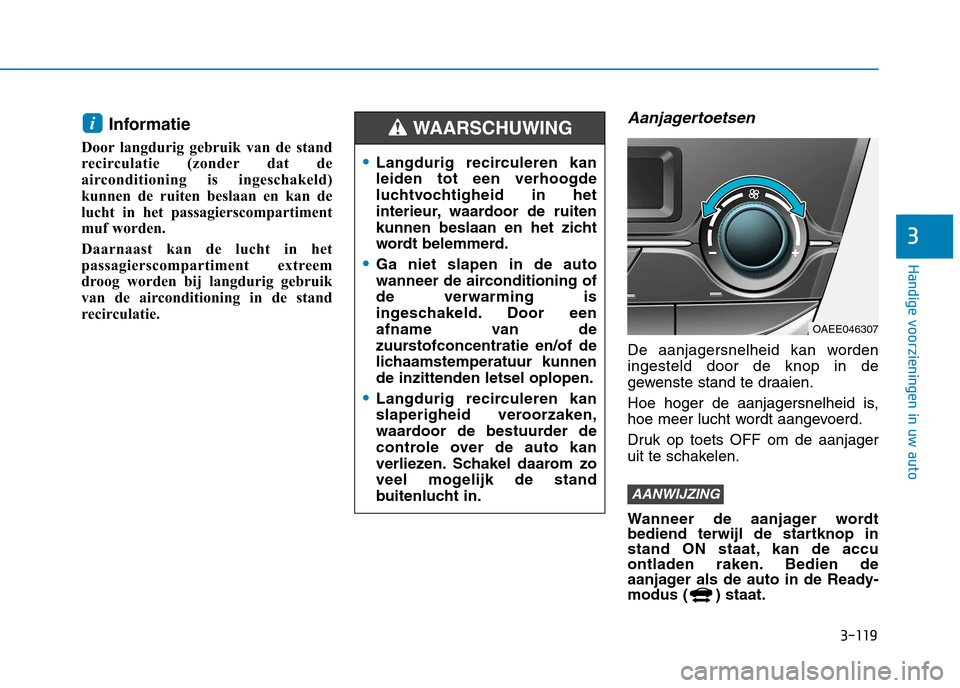

3-119
Handige voorzieningen in uw auto
3
Informatie
Door langdurig gebruik van de stand
recirculatie (zonder dat de
airconditioning is ingeschakeld)
kunnen de ruiten beslaan en kan de
lucht in het passagierscompartiment
muf worden.
Daarnaast kan de lucht in het
passagierscompartiment extreem
droog worden bij langdurig gebruik
van de airconditioning in de stand
recirculatie.Aanjagertoetsen
De aanjagersnelheid kan wordeningesteld door de knop in de
gewenste stand te draaien.
Hoe hoger de aanjagersnelheid is,
hoe meer lucht wordt aangevoerd.
Druk op toets OFF om de aanjager
uit te schakelen.
Wanneer de aanjager wordt
bediend terwijl de startknop in
stand ON staat, kan de accu
ontladen raken. Bedien de
aanjager als de auto in de Ready-
modus ( ) staat.
AANWIJZING
i
OAEE046307
Langdurig recirculeren kan leiden tot een verhoogde
luchtvochtigheid in het
interieur, waardoor de ruiten
kunnen beslaan en het zicht
wordt belemmerd.
Ga niet slapen in de auto
wanneer de airconditioning ofde verwarming is
ingeschakeld. Door een
afname van de
zuurstofconcentratie en/of de
lichaamstemperatuur kunnende inzittenden letsel oplopen.
Langdurig recirculeren kan
slaperigheid veroorzaken,
waardoor de bestuurder de
controle over de auto kan
verliezen. Schakel daarom zo
veel mogelijk de stand
buitenlucht in.
WAARSCHUWING
Page 267 of 566

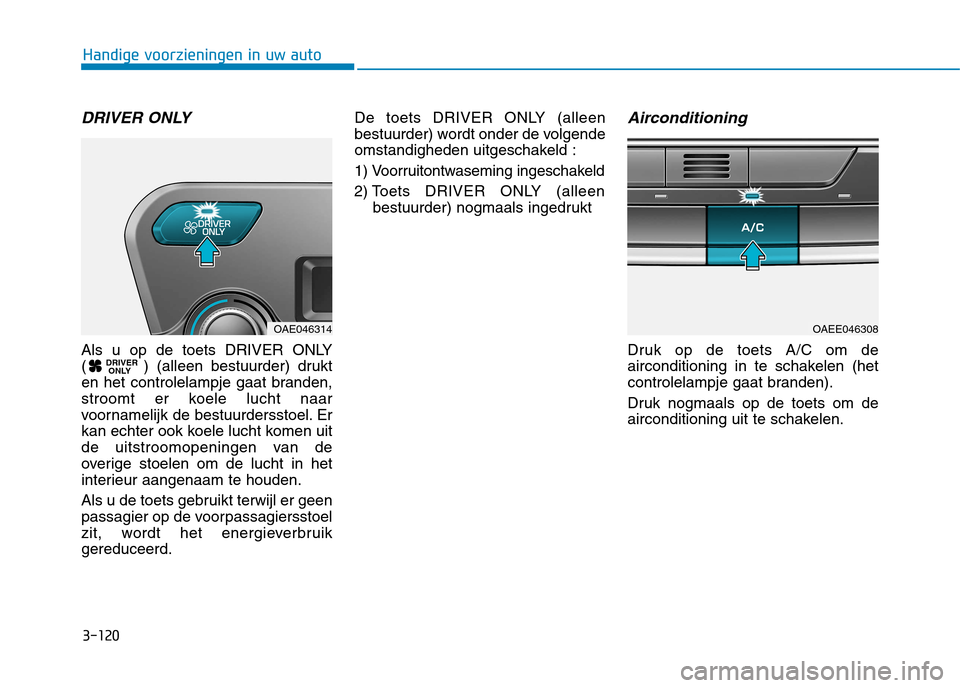

3-120
Handige voorzieningen in uw auto
DRIVER ONLY
Als u op de toets DRIVER ONLY
( ) (alleen bestuurder) drukt
en het controlelampje gaat branden,
stroomt er koele lucht naar
voornamelijk de bestuurdersstoel. Er
kan echter ook koele lucht komen uit
de uitstroomopeningen van de
overige stoelen om de lucht in het
interieur aangenaam te houden.
Als u de toets gebruikt terwijl er geen
passagier op de voorpassagiersstoel
zit, wordt het energieverbruikgereduceerd.De toets DRIVER ONLY (alleen
bestuurder) wordt onder de volgende
omstandigheden uitgeschakeld :
1) Voorruitontwaseming ingeschakeld
2) Toets DRIVER ONLY (alleen
bestuurder) nogmaals ingedrukt
Airconditioning
Druk op de toets A/C om de
airconditioning in te schakelen (het
controlelampje gaat branden).
Druk nogmaals op de toets om de
airconditioning uit te schakelen.
DRIVER
ONLY
OAEE046308OAE046314
Page 268 of 566

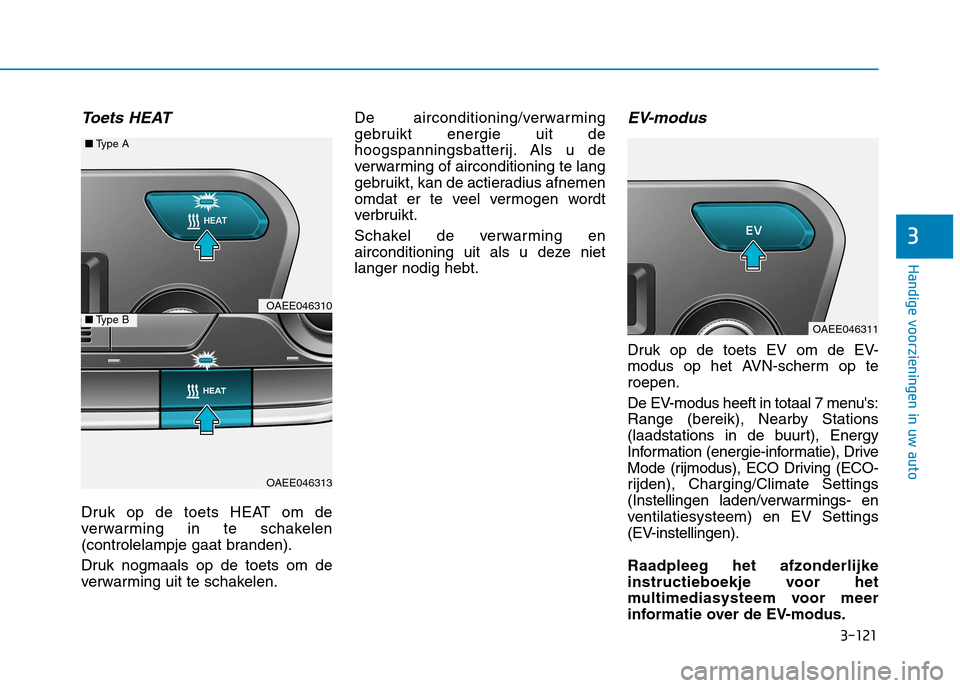

3-121
Handige voorzieningen in uw auto
3
Toets HEAT
Druk op de toets HEAT om de
verwarming in te schakelen
(controlelampje gaat branden).
Druk nogmaals op de toets om de
verwarming uit te schakelen.De airconditioning/verwarming
gebruikt energie uit de
hoogspanningsbatterij. Als u de
verwarming of airconditioning te lang
gebruikt, kan de actieradius afnemen
omdat er te veel vermogen wordt
verbruikt.
Schakel de verwarming en
airconditioning uit als u deze nietlanger nodig hebt.
EV-modus
Druk op de toets EV om de EV-
modus op het AVN-scherm op teroepen.
De EV-modus heeft in totaal 7 menu's:
Range (bereik), Nearby Stations
(laadstations in de buurt), Energy
Information (energie-informatie), Drive
Mode (rijmodus), ECO Driving (ECO-
rijden), Charging/Climate Settings
(Instellingen laden/verwarmings- en
ventilatiesysteem) en EV Settings
(EV-instellingen). Raadpleeg het afzonderlijke
instructieboekje voor het
multimediasysteem voor meer
informatie over de EV-modus.
OAEE046311
OAEE046310
OAEE046313
■
Type A
■Type B
Page 269 of 566

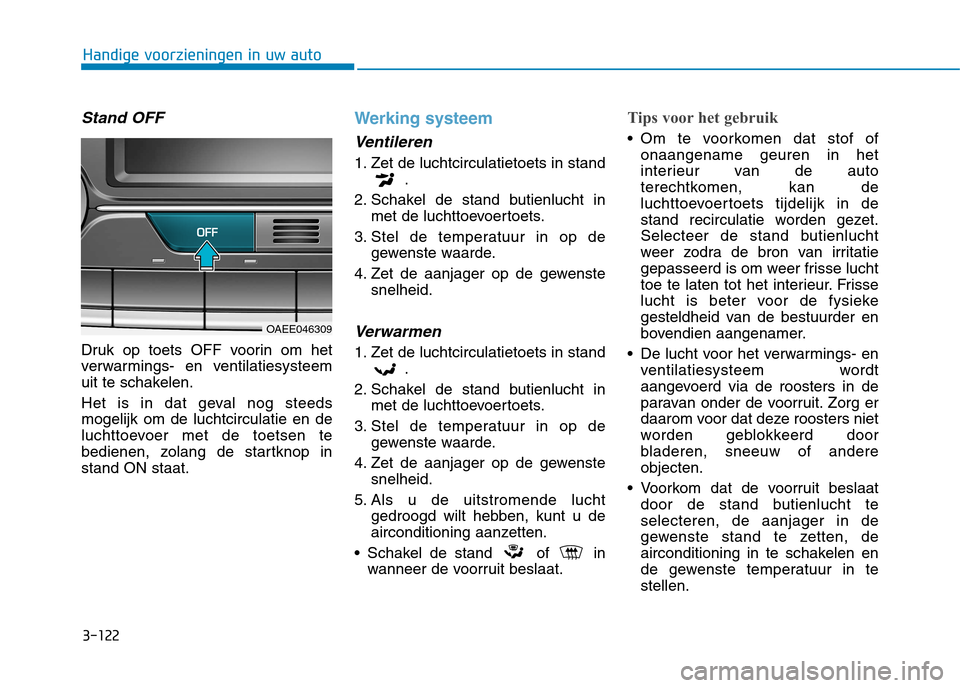

3-122
Handige voorzieningen in uw auto
Stand OFF
Druk op toets OFF voorin om het
verwarmings- en ventilatiesysteem
uit te schakelen.
Het is in dat geval nog steeds mogelijk om de luchtcirculatie en de
luchttoevoer met de toetsen te
bedienen, zolang de startknop instand ON staat.
Werking systeem
Ventileren
1. Zet de luchtcirculatietoets in stand.
2. Schakel de stand butienlucht in met de luchttoevoertoets.
3. Stel de temperatuur in op de gewenste waarde.
4. Zet de aanjager op de gewenste snelheid.
Verwarmen
1. Zet de luchtcirculatietoets in stand .
2. Schakel de stand butienlucht in met de luchttoevoertoets.
3. Stel de temperatuur in op de gewenste waarde.
4. Zet de aanjager op de gewenste snelheid.
5. Als u de uitstromende lucht gedroogd wilt hebben, kunt u de
airconditioning aanzetten.
Schakel de stand of in wanneer de voorruit beslaat.
Tips voor het gebruik
Om te voorkomen dat stof ofonaangename geuren in het
interieur van de auto
terechtkomen, kan de
luchttoevoertoets tijdelijk in de
stand recirculatie worden gezet.
Selecteer de stand butienlucht
weer zodra de bron van irritatie
gepasseerd is om weer frisse lucht
toe te laten tot het interieur. Frisse
lucht is beter voor de fysieke
gesteldheid van de bestuurder en
bovendien aangenamer.
De lucht voor het verwarmings- en ventilatiesysteem wordt
aangevoerd via de roosters in de
paravan onder de voorruit. Zorg er
daarom voor dat deze roosters niet
worden geblokkeerd door
bladeren, sneeuw of andereobjecten.
Voorkom dat de voorruit beslaat door de stand butienlucht teselecteren, de aanjager in de
gewenste stand te zetten, de
airconditioning in te schakelen en
de gewenste temperatuur in testellen.
OAEE046309
Page 270 of 566

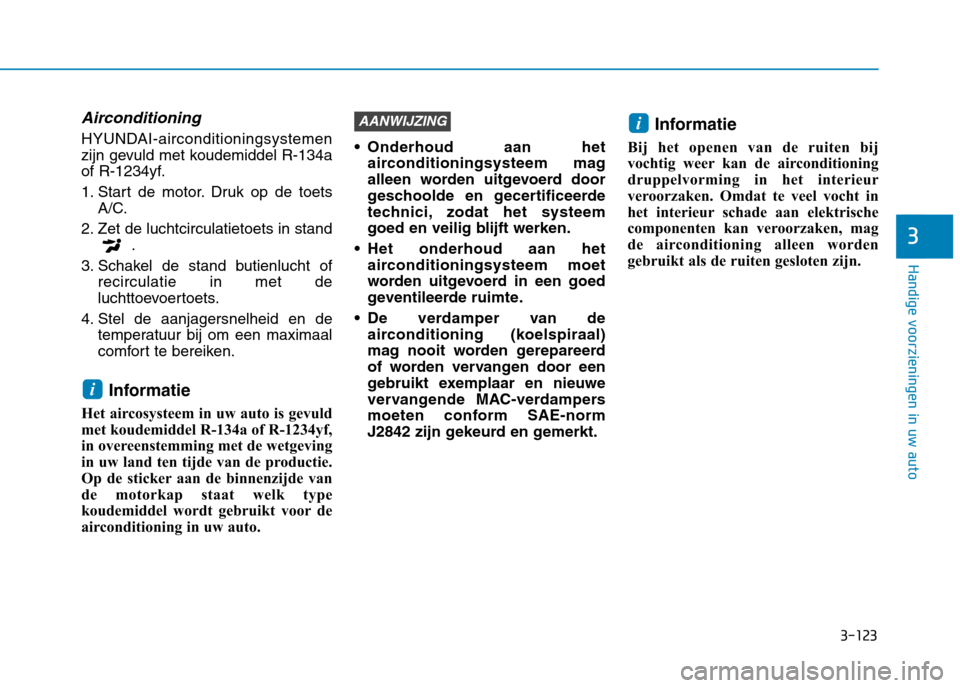

3-123
Handige voorzieningen in uw auto
3
Airconditioning
HYUNDAI-airconditioningsystemen
zijn gevuld met koudemiddel R-134a
of R-1234yf.
1. Start de motor. Druk op de toetsA/C.
2. Zet de luchtcirculatietoets in stand .
3. Schakel de stand butienlucht of recirculatie in met de
luchttoevoertoets.
4. Stel de aanjagersnelheid en de temperatuur bij om een maximaal
comfort te bereiken.
Informatie
Het aircosysteem in uw auto is gevuld
met koudemiddel R-134a of R-1234yf,
in overeenstemming met de wetgeving
in uw land ten tijde van de productie.
Op de sticker aan de binnenzijde van
de motorkap staat welk type
koudemiddel wordt gebruikt voor de
airconditioning in uw auto. Onderhoud aan het
airconditioningsysteem mag
alleen worden uitgevoerd door
geschoolde en gecertificeerde
technici, zodat het systeem
goed en veilig blijft werken.
Het onderhoud aan het airconditioningsysteem moet
worden uitgevoerd in een goed
geventileerde ruimte.
De verdamper van de airconditioning (koelspiraal)
mag nooit worden gerepareerd
of worden vervangen door een
gebruikt exemplaar en nieuwe
vervangende MAC-verdampers
moeten conform SAE-norm
J2842 zijn gekeurd en gemerkt. Informatie
Bij het openen van de ruiten bij
vochtig weer kan de airconditioning
druppelvorming in het interieur
veroorzaken. Omdat te veel vocht in
het interieur schade aan elektrische
componenten kan veroorzaken, mag
de airconditioning alleen worden
gebruikt als de ruiten gesloten zijn.iAANWIJZING
