Page 271 of 566

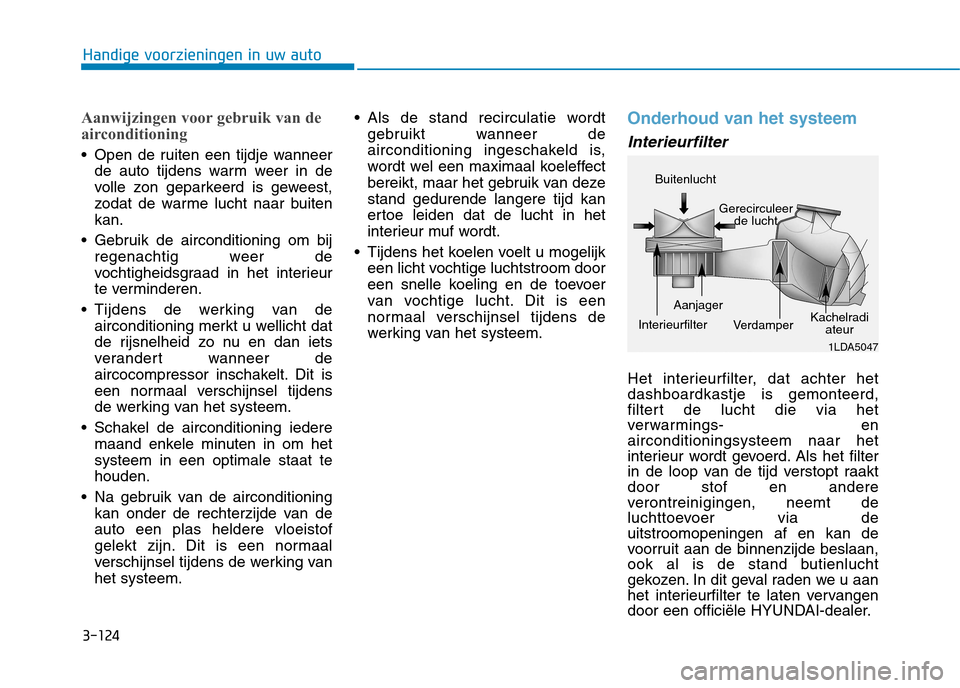

3-124
Handige voorzieningen in uw auto
Aanwijzingen voor gebruik van de
airconditioning
Open de ruiten een tijdje wanneerde auto tijdens warm weer in de
volle zon geparkeerd is geweest,
zodat de warme lucht naar buitenkan.
Gebruik de airconditioning om bij regenachtig weer de
vochtigheidsgraad in het interieur
te verminderen.
Tijdens de werking van de airconditioning merkt u wellicht dat
de rijsnelheid zo nu en dan iets
verandert wanneer de
aircocompressor inschakelt. Dit is
een normaal verschijnsel tijdens
de werking van het systeem.
Schakel de airconditioning iedere maand enkele minuten in om hetsysteem in een optimale staat tehouden.
Na gebruik van de airconditioning kan onder de rechterzijde van deauto een plas heldere vloeistof
gelekt zijn. Dit is een normaal
verschijnsel tijdens de werking vanhet systeem. Als de stand recirculatie wordt
gebruikt wanneer de
airconditioning ingeschakeld is,
wordt wel een maximaal koeleffect
bereikt, maar het gebruik van dezestand gedurende langere tijd kan
ertoe leiden dat de lucht in het
interieur muf wordt.
Tijdens het koelen voelt u mogelijk een licht vochtige luchtstroom door
een snelle koeling en de toevoer
van vochtige lucht. Dit is een
normaal verschijnsel tijdens de
werking van het systeem.
Onderhoud van het systeem
Interieurfilter
Het interieurfilter, dat achter het dashboardkastje is gemonteerd,
filtert de lucht die via het
verwarmings- enairconditioningsysteem naar het
interieur wordt gevoerd. Als het filter
in de loop van de tijd verstopt raaktdoor stof en andere
verontreinigingen, neemt de
luchttoevoer via deuitstroomopeningen af en kan de
voorruit aan de binnenzijde beslaan,
ook al is de stand butienlucht
gekozen. In dit geval raden we u aan
het interieurfilter te laten vervangen
door een officiële HYUNDAI-dealer.
1LDA5047
Buitenlucht
Gerecirculeerde lucht
Interieurfilter Aanjager
Kachelradi
ateur
Verdamper
Page 272 of 566

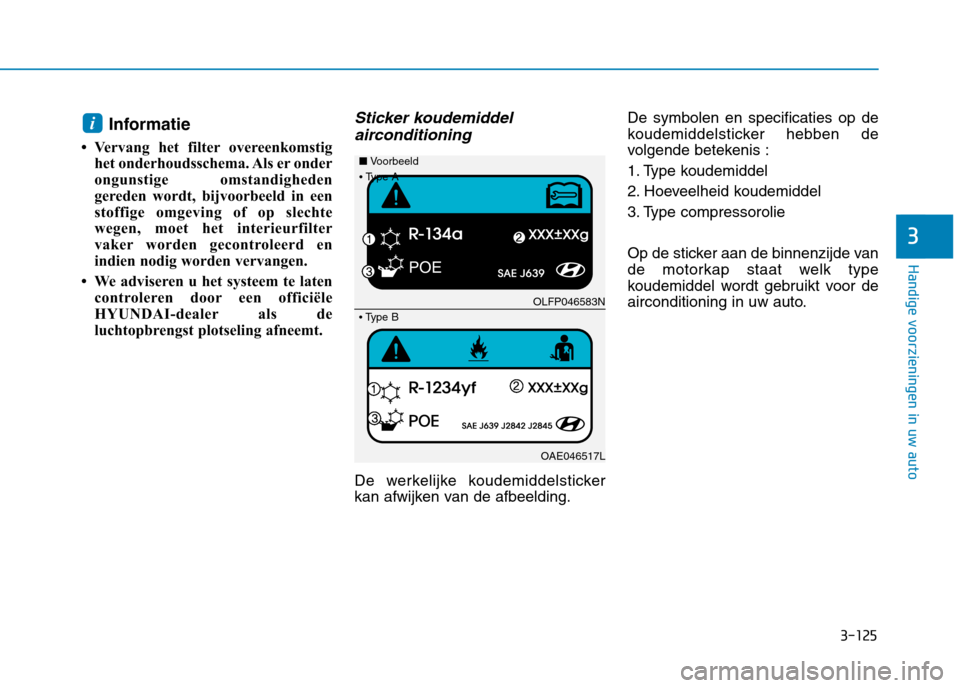

3-125
Handige voorzieningen in uw auto
3
Informatie
Vervang het filter overeenkomstig het onderhoudsschema. Als er onder
ongunstige omstandigheden
gereden wordt, bijvoorbeeld in een
stoffige omgeving of op slechte
wegen, moet het interieurfilter
vaker worden gecontroleerd en
indien nodig worden vervangen.
We adviseren u het systeem te laten controleren door een officiële
HYUNDAI-dealer als de
luchtopbrengst plotseling afneemt.Sticker koudemiddel
airconditioning
De werkelijke koudemiddelsticker
kan afwijken van de afbeelding. De symbolen en specificaties op de
koudemiddelsticker hebben de
volgende betekenis :
1. Type koudemiddel
2. Hoeveelheid koudemiddel
3. Type compressorolie
Op de sticker aan de binnenzijde van
de motorkap staat welk type
koudemiddel wordt gebruikt voor de
airconditioning in uw auto.
i
POE
OLFP046583N
3 2 (
OAE046517L
■
Voorbeeld
Type B
Type A
Page 273 of 566

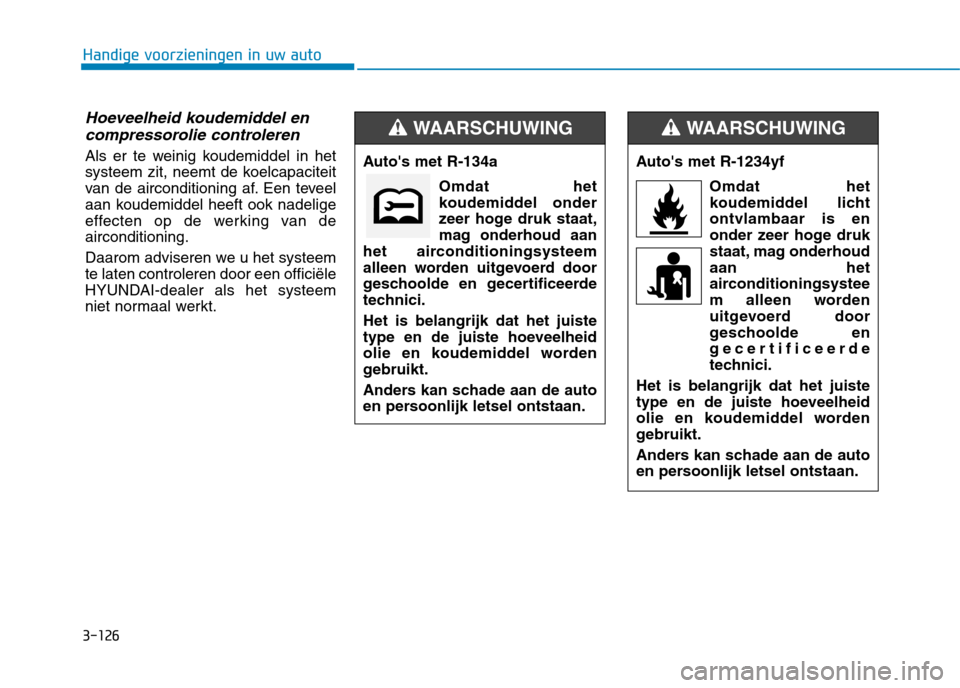

3-126
Handige voorzieningen in uw auto
Hoeveelheid koudemiddel encompressorolie controleren
Als er te weinig koudemiddel in het
systeem zit, neemt de koelcapaciteit
van de airconditioning af. Een teveel
aan koudemiddel heeft ook nadelige
effecten op de werking van deairconditioning.
Daarom adviseren we u het systeem te laten controleren door een officiële
HYUNDAI-dealer als het systeem
niet normaal werkt. Auto's met R-1234yf
Omdat hetkoudemiddel lichtontvlambaar is en
onder zeer hoge druk
staat, mag onderhoudaan het
airconditioningsystee
m alleen worden
uitgevoerd door
geschoolde en
gecertificeerde
technici.
Het is belangrijk dat het juiste
type en de juiste hoeveelheid
olie en koudemiddel worden
gebruikt.
Anders kan schade aan de auto
en persoonlijk letsel ontstaan.
WAARSCHUWING
Auto's met R-134a
Omdat het
koudemiddel onder
zeer hoge druk staat,
mag onderhoud aan
het airconditioningsysteem
alleen worden uitgevoerd door
geschoolde en gecertificeerde
technici. Het is belangrijk dat het juiste
type en de juiste hoeveelheid
olie en koudemiddel worden
gebruikt.
Anders kan schade aan de auto
en persoonlijk letsel ontstaan.
WAARSCHUWING
Page 274 of 566

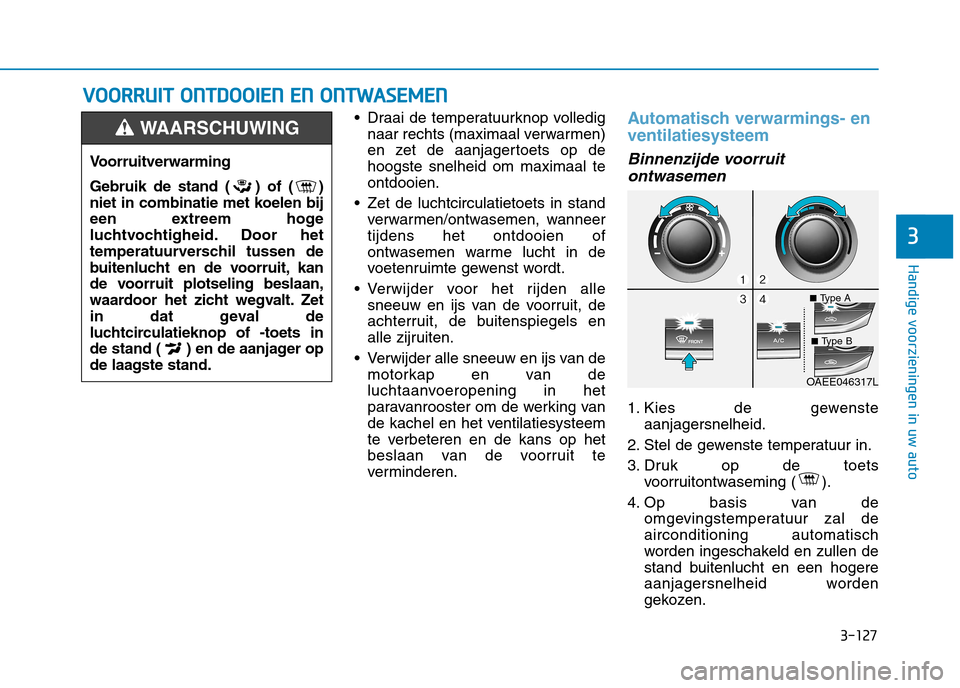

3-127
Handige voorzieningen in uw auto
3
VVOO OORRRRUU IITT OO NNTTDD OO OOIIEE NN EE NN OO NNTTWW AASSEE MM EENN
Draai de temperatuurknop volledig
naar rechts (maximaal verwarmen)
en zet de aanjagertoets op dehoogste snelheid om maximaal teontdooien.
Zet de luchtcirculatietoets in stand verwarmen/ontwasemen, wanneertijdens het ontdooien of
ontwasemen warme lucht in de
voetenruimte gewenst wordt.
Verwijder voor het rijden alle sneeuw en ijs van de voorruit, de
achterruit, de buitenspiegels en
alle zijruiten.
Verwijder alle sneeuw en ijs van de motorkap en van de
luchtaanvoeropening in het
paravanrooster om de werking van
de kachel en het ventilatiesysteem
te verbeteren en de kans op het
beslaan van de voorruit te
verminderen.Automatisch verwarmings- en ventilatiesysteem
Binnenzijde voorruit
ontwasemen
1. Kies de gewenste aanjagersnelheid.
2. Stel de gewenste temperatuur in.
3. Druk op de toets voorruitontwaseming ( ).
4. Op basis van de omgevingstemperatuur zal de airconditioning automatisch
worden ingeschakeld en zullen de
stand buitenlucht en een hogere
aanjagersnelheid worden
gekozen.
Voorruitverwarming
Gebruik de stand ( ) of ( )
niet in combinatie met koelen bij
een extreem hoge
luchtvochtigheid. Door het
temperatuurverschil tussen de
buitenlucht en de voorruit, kan
de voorruit plotseling beslaan,
waardoor het zicht wegvalt. Zet
in dat geval de
luchtcirculatieknop of -toets in
de stand ( ) en de aanjager op
de laagste stand.
WAARSCHUWING
OAEE046317L■
Type A
■ Type B
Page 275 of 566

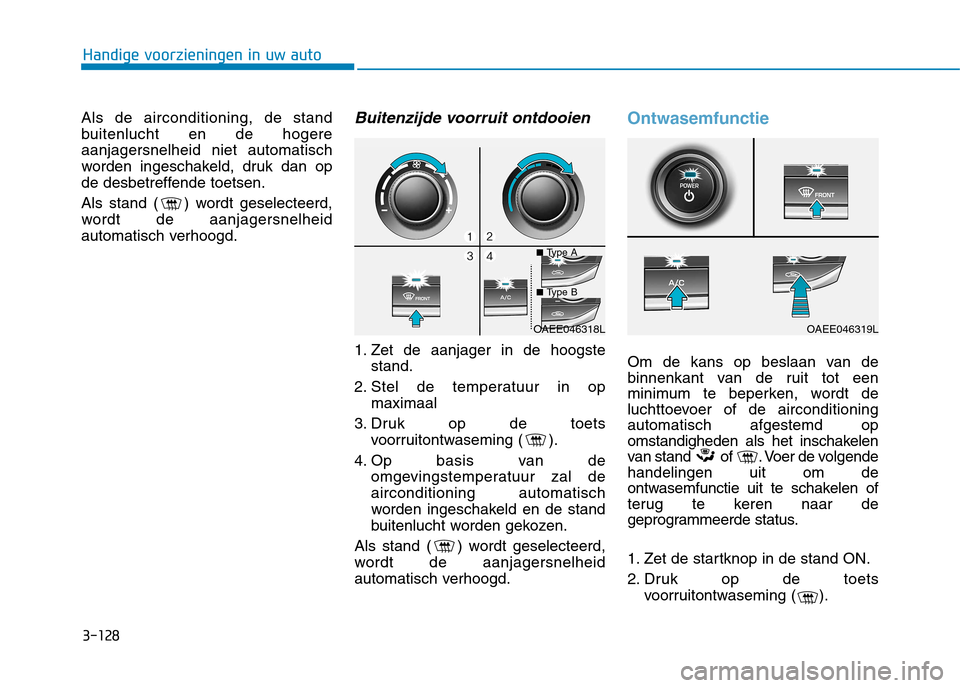

3-128
Handige voorzieningen in uw auto
Als de airconditioning, de stand
buitenlucht en de hogereaanjagersnelheid niet automatisch
worden ingeschakeld, druk dan op
de desbetreffende toetsen.
Als stand ( ) wordt geselecteerd,
wordt de aanjagersnelheid
automatisch verhoogd.Buitenzijde voorruit ontdooien
1. Zet de aanjager in de hoogstestand.
2. Stel de temperatuur in op maximaal
3. Druk op de toets voorruitontwaseming ( ).
4. Op basis van de omgevingstemperatuur zal deairconditioning automatisch
worden ingeschakeld en de stand
buitenlucht worden gekozen.
Als stand ( ) wordt geselecteerd,
wordt de aanjagersnelheid
automatisch verhoogd.
Ontwasemfunctie
Om de kans op beslaan van de
binnenkant van de ruit tot een
minimum te beperken, wordt de
luchttoevoer of de airconditioningautomatisch afgestemd op
omstandigheden als het inschakelen
van stand of . Voer de volgendehandelingen uit om de
ontwasemfunctie uit te schakelen of
terug te keren naar de
geprogrammeerde status.
1. Zet de startknop in de stand ON.
2. Druk op de toets voorruitontwaseming ( ).
OAEE046318LOAEE046319L
■
Type A
■ Type B
Page 276 of 566

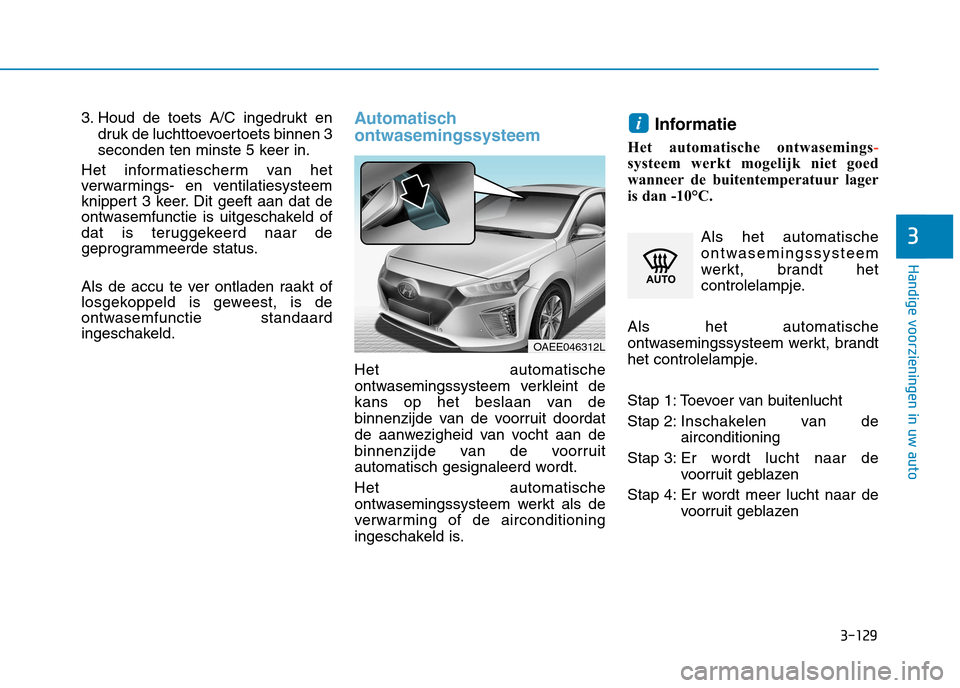

3-129
Handige voorzieningen in uw auto
3
3. Houd de toets A/C ingedrukt endruk de luchttoevoertoets binnen 3
seconden ten minste 5 keer in.
Het informatiescherm van het
verwarmings- en ventilatiesysteem
knippert 3 keer. Dit geeft aan dat de
ontwasemfunctie is uitgeschakeld of
dat is teruggekeerd naar de
geprogrammeerde status.
Als de accu te ver ontladen raakt of
losgekoppeld is geweest, is de
ontwasemfunctie standaard
ingeschakeld.Automatisch ontwasemingssysteem
Het automatische
ontwasemingssysteem verkleint de
kans op het beslaan van de
binnenzijde van de voorruit doordat
de aanwezigheid van vocht aan de
binnenzijde van de voorruit
automatisch gesignaleerd wordt. Het automatische
ontwasemingssysteem werkt als de
verwarming of de airconditioning
ingeschakeld is. Informatie
Het automatische ontwasemings
-
systeem werkt mogelijk niet goed
wanneer de buitentemperatuur lager
is dan -10°C.
Als het automatische
ontwasemingssysteem
werkt, brandt het
controlelampje.
Als het automatische
ontwasemingssysteem werkt, brandt
het controlelampje.
Stap 1: Toevoer van buitenlucht
Stap 2: I nschakelen van de
airconditioning
Stap 3: Er w ordt lucht naar de
voorruit geblazen
Stap 4: Er wordt meer lucht naar de voorruit geblazen
i
OAEE046312L
Page 277 of 566

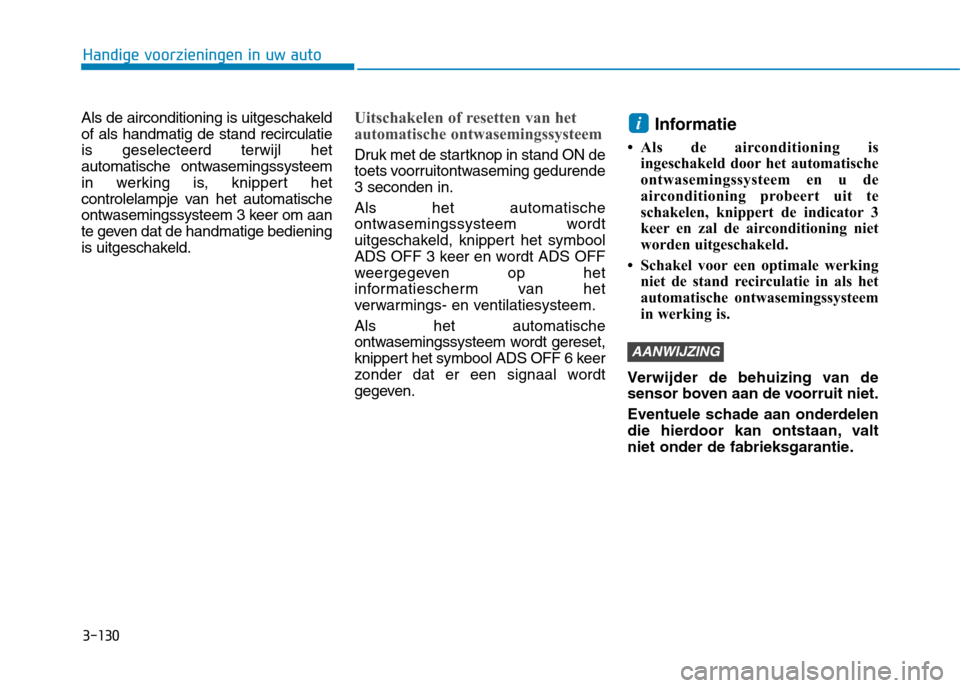

3-130
Handige voorzieningen in uw auto
Als de airconditioning is uitgeschakeld of als handmatig de stand recirculatieis geselecteerd terwijl het
automatische ontwasemingssysteem
in werking is, knippert het
controlelampje van het automatische
ontwasemingssysteem 3 keer om aan
te geven dat de handmatige bediening
is uitgeschakeld.Uitschakelen of resetten van het
automatische ontwasemingssysteem
Druk met de startknop in stand ON de
toets voorruitontwaseming gedurende3 seconden in. Als het automatische
ontwasemingssysteem wordt
uitgeschakeld, knippert het symbool
ADS OFF 3 keer en wordt ADS OFF
weergegeven op het
informatiescherm van het
verwarmings- en ventilatiesysteem. Als het automatische
ontwasemingssysteem wordt gereset,
knippert het symbool ADS OFF 6 keer
zonder dat er een signaal wordt
gegeven.Informatie
Als de airconditioning is ingeschakeld door het automatische
ontwasemingssysteem en u de
airconditioning probeert uit te
schakelen, knippert de indicator 3
keer en zal de airconditioning niet
worden uitgeschakeld.
Schakel voor een optimale werking niet de stand recirculatie in als het
automatische ontwasemingssysteem
in werking is.
Verwijder de behuizing van de
sensor boven aan de voorruit niet.
Eventuele schade aan onderdelen
die hierdoor kan ontstaan, valt
niet onder de fabrieksgarantie.
AANWIJZING
i
Page 278 of 566

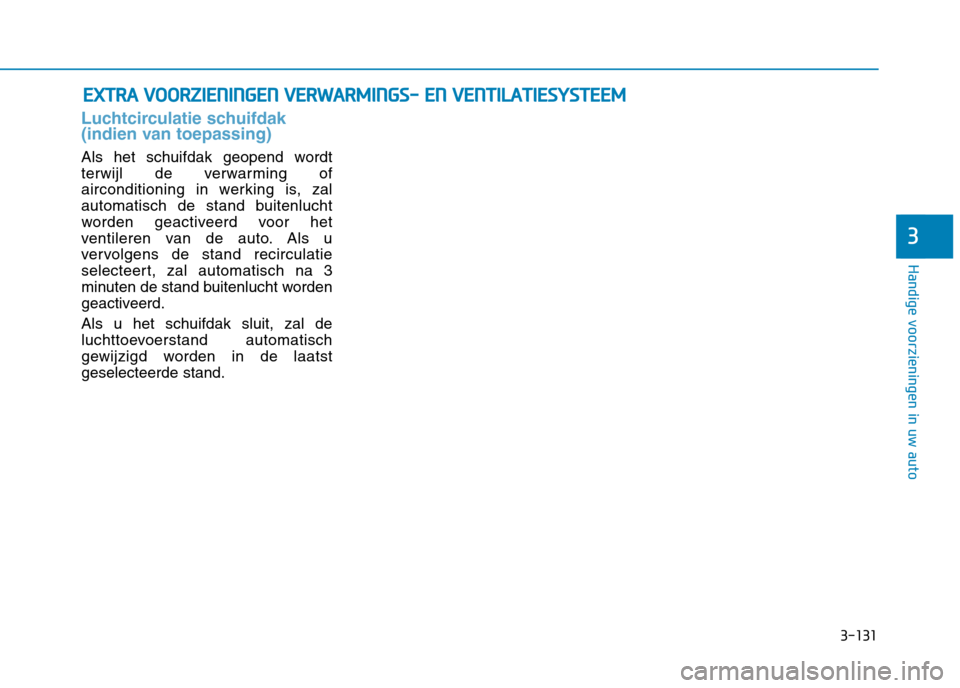

3-131
Handige voorzieningen in uw auto
3
Luchtcirculatie schuifdak
(indien van toepassing)
Als het schuifdak geopend wordt
terwijl de verwarming of
airconditioning in werking is, zal
automatisch de stand buitenlucht
worden geactiveerd voor het
ventileren van de auto. Als u
vervolgens de stand recirculatie
selecteert, zal automatisch na 3
minuten de stand buitenlucht worden
geactiveerd. Als u het schuifdak sluit, zal de
luchttoevoerstand automatisch
gewijzigd worden in de laatstgeselecteerde stand.
EEXX TTRR AA VV OO OORRZZIIEE NN IINN GGEENN VV EERR WW AARRMM IINN GGSS-- EE NN VV EENN TTIILL AA TTIIEE SSYY SSTT EEEEMM

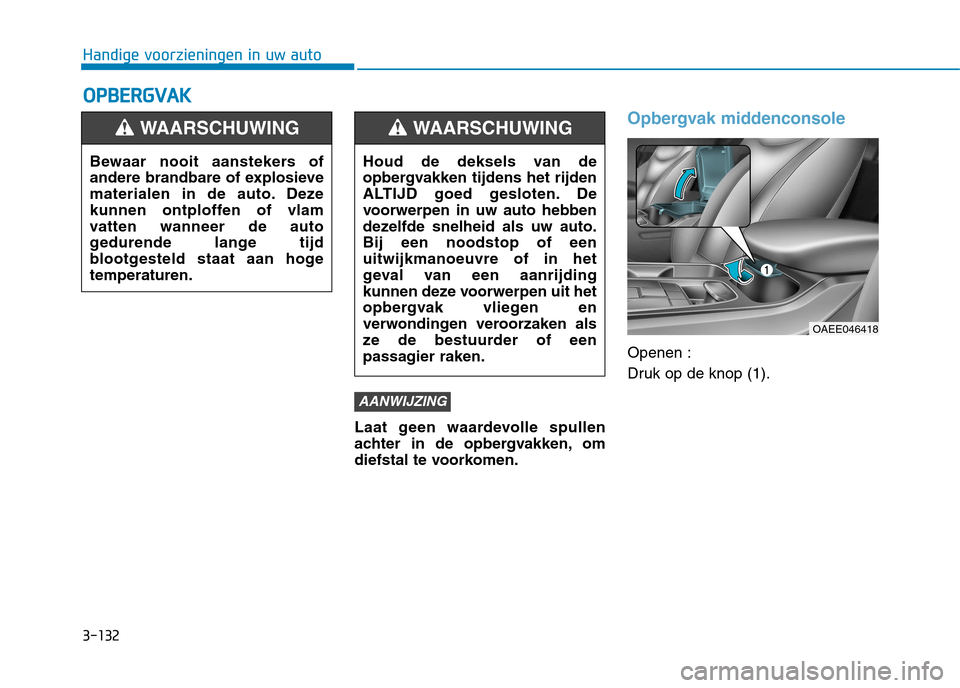

Page 279 of 566

3-132
Handige voorzieningen in uw autoO
O PPBB EERR GG VVAA KK
Laat geen waardevolle spullen
achter in de opbergvakken, om
diefstal te voorkomen.
Opbergvak middenconsole
Openen :
Druk op de knop (1).
AANWIJZING
Bewaar nooit aanstekers of
andere brandbare of explosieve
materialen in de auto. Deze
kunnen ontploffen of vlam
vatten wanneer de auto
gedurende lange tijd
blootgesteld staat aan hogetemperaturen.
WAARSCHUWING
Houd de deksels van de
opbergvakken tijdens het rijden
ALTIJD goed gesloten. De
voorwerpen in uw auto hebben
dezelfde snelheid als uw auto.Bij een noodstop of eenuitwijkmanoeuvre of in het
geval van een aanrijding
kunnen deze voorwerpen uit het
opbergvak vliegen en
verwondingen veroorzaken als
ze de bestuurder of een
passagier raken.
WAARSCHUWING
OAEE046418
Page 280 of 566

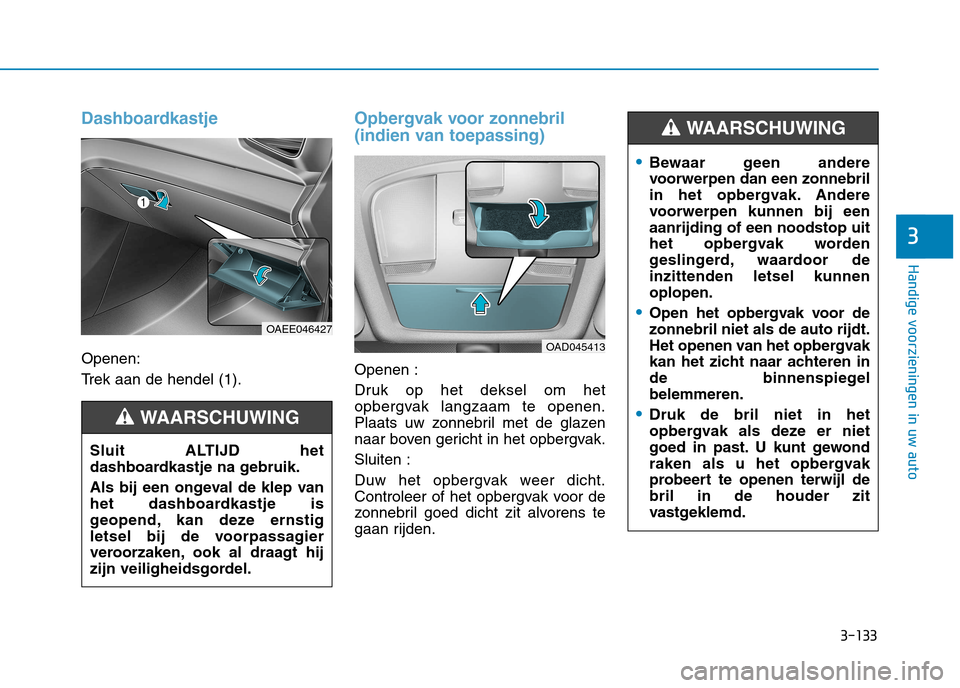

3-133
Handige voorzieningen in uw auto
3
Dashboardkastje
Openen:
Trek aan de hendel (1).
Opbergvak voor zonnebril
(indien van toepassing)
Openen :
Druk op het deksel om het
opbergvak langzaam te openen.
Plaats uw zonnebril met de glazen
naar boven gericht in het opbergvak. Sluiten :
Duw het opbergvak weer dicht.
Controleer of het opbergvak voor de
zonnebril goed dicht zit alvorens te
gaan rijden.
Sluit ALTIJD het
dashboardkastje na gebruik.
Als bij een ongeval de klep van
het dashboardkastje is
geopend, kan deze ernstig
letsel bij de voorpassagier
veroorzaken, ook al draagt hij
zijn veiligheidsgordel.
WAARSCHUWING
OAD045413
OAEE046427
Bewaar geen andere
voorwerpen dan een zonnebril
in het opbergvak. Andere
voorwerpen kunnen bij eenaanrijding of een noodstop uit
het opbergvak worden
geslingerd, waardoor deinzittenden letsel kunnenoplopen.
Open het opbergvak voor de zonnebril niet als de auto rijdt.
Het openen van het opbergvak
kan het zicht naar achteren in
de binnenspiegelbelemmeren.
Druk de bril niet in het
opbergvak als deze er niet
goed in past. U kunt gewond
raken als u het opbergvak
probeert te openen terwijl debril in de houder zit
vastgeklemd.
WAARSCHUWING
