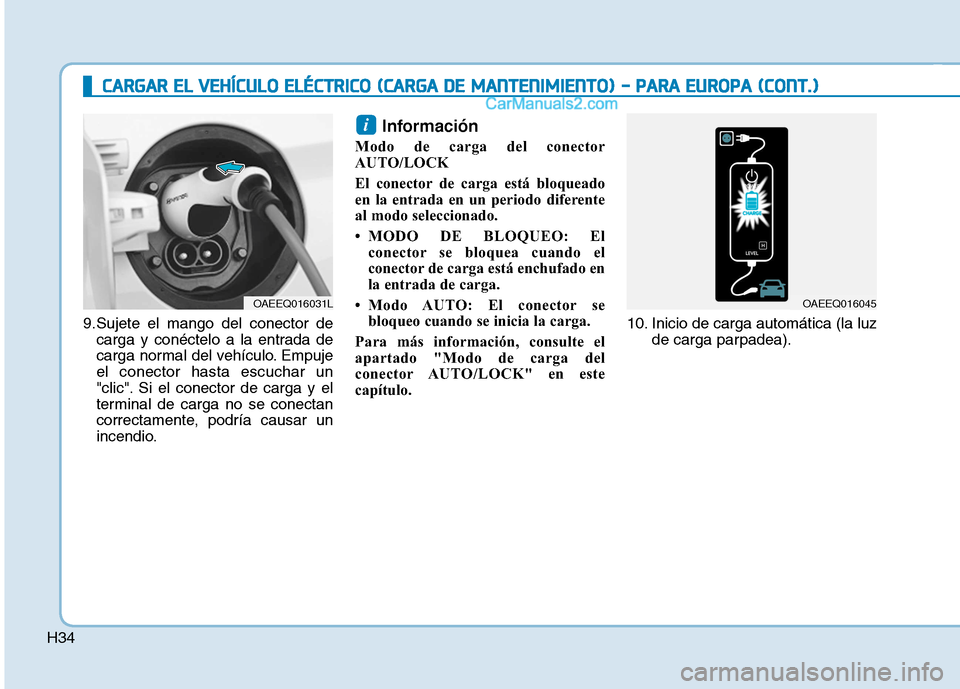

H34
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO EE LLÉÉ CCTT RR IICC OO (( CC AA RRGG AA DD EE MM AANN TTEENN IIMM IIEE NN TTOO )) -- PP AA RRAA EE UU RROO PPAA (( CC OO NNTT..))
9.Sujete el mango del conector de
carga y conéctelo a la entrada de
carga normal del vehículo. Empujeel conector hasta escuchar un
"clic". Si el conector de carga y el
terminal de carga no se conectan
correctamente, podría causar un
incendio. Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferente
al modo seleccionado.
MODO DE BLOQUEO: El conector se bloquea cuando el
conector de carga está enchufado en
la entrada de carga.
Modo AUTO: El conector se bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo. 10. Inicio de carga automática (la luz
de carga parpadea).
i
OAEEQ016045OAEEQ016031L
Page 42 of 569

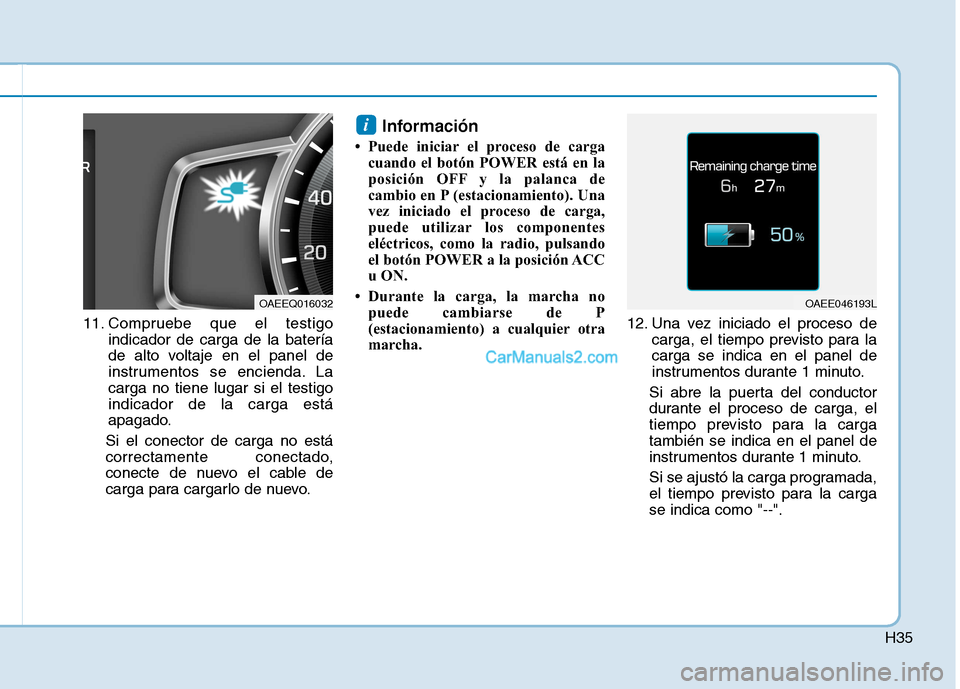

H35
11. Compruebe que el testigoindicador de carga de la batería
de alto voltaje en el panel de
instrumentos se encienda. Lacarga no tiene lugar si el testigoindicador de la carga está
apagado.
Si el conector de carga no está
correctamente conectado,
conecte de nuevo el cable de
carga para cargarlo de nuevo. Información
Puede iniciar el proceso de carga cuando el botón POWER está en la
posición OFF y la palanca de
cambio en P (estacionamiento). Una
vez iniciado el proceso de carga,
puede utilizar los componentes
eléctricos, como la radio, pulsando
el botón POWER a la posición ACC
u ON.
Durante la carga, la marcha no puede cambiarse de P
(estacionamiento) a cualquier otra
marcha. 12. Una vez iniciado el proceso de
carga, el tiempo previsto para lacarga se indica en el panel de
instrumentos durante 1 minuto.
Si abre la puerta del conductor
durante el proceso de carga, el
tiempo previsto para la cargatambién se indica en el panel de
instrumentos durante 1 minuto.
Si se ajustó la carga programada,
el tiempo previsto para la cargase indica como "--".
i
OAEE046193LOAEEQ016032
Page 43 of 569

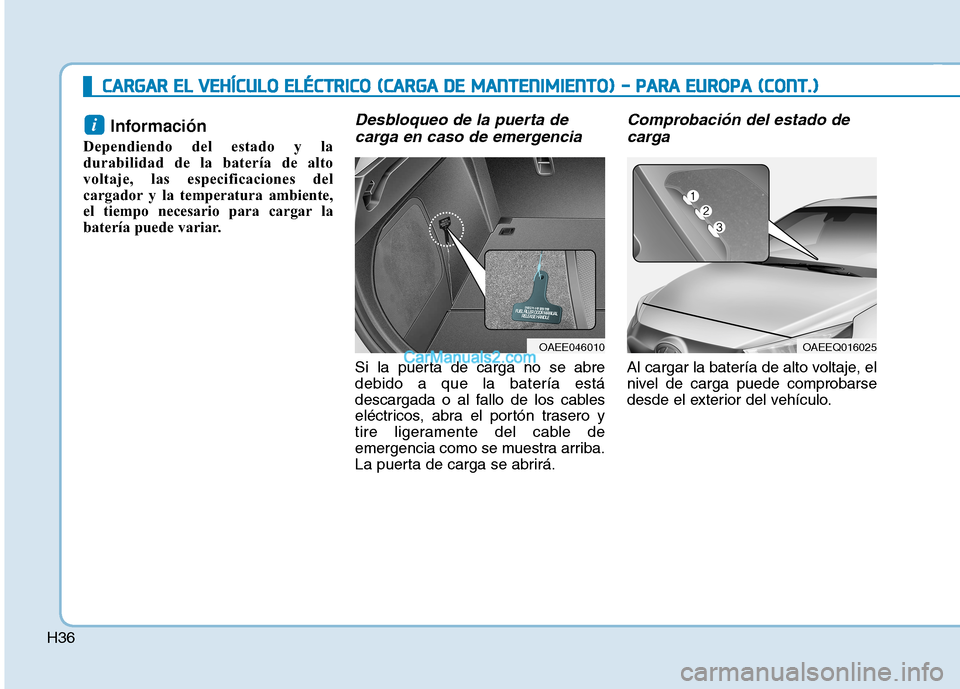

H36
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO EE LLÉÉ CCTT RR IICC OO (( CC AA RRGG AA DD EE MM AANN TTEENN IIMM IIEE NN TTOO )) -- PP AA RRAA EE UU RROO PPAA (( CC OO NNTT..))
Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería puede variar.Desbloqueo de la puerta de carga en caso de emergencia
Si la puerta de carga no se abredebido a que la batería está
descargada o al fallo de los cables
eléctricos, abra el portón trasero y
tire ligeramente del cable de
emergencia como se muestra arriba.
La puerta de carga se abrirá.
Comprobación del estado decarga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
i
OAEE046010OAEEQ016025
