Hyundai Ioniq Electric 2017 Manuale del proprietario (in Italian)

7-37
7
Manutenzione

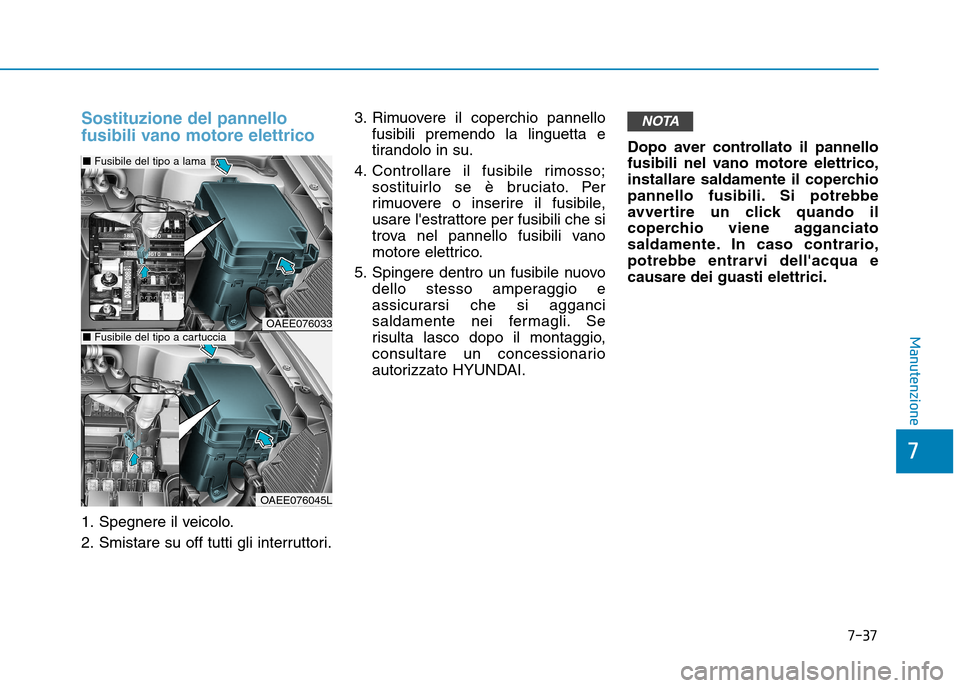

Sostituzione del pannello
fusibili vano motore elettrico
1. Spegnere il veicolo.
2. Smistare su off tutti gli interruttori.3. Rimuovere il coperchio pannello
fusibili premendo la linguetta e
tirandolo in su.
4. Controllare il fusibile rimosso; sostituirlo se è bruciato. Per
rimuovere o inserire il fusibile,
usare l'estrattore per fusibili che si
trova nel pannello fusibili vano
motore elettrico.
5. Spingere dentro un fusibile nuovo dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
risulta lasco dopo il montaggio,
consultare un concessionario
autorizzato HYUNDAI. Dopo aver controllato il pannello
fusibili nel vano motore elettrico,
installare saldamente il coperchio
pannello fusibili. Si potrebbe
avvertire un click quando il
coperchio viene agganciato
saldamente. In caso contrario,
potrebbe entrarvi dell'acqua ecausare dei guasti elettrici.
NOTA
OAEE076033
OAEE076045L
■
Fusibile del tipo a lama
■Fusibile del tipo a cartuccia

7-38
Manutenzione

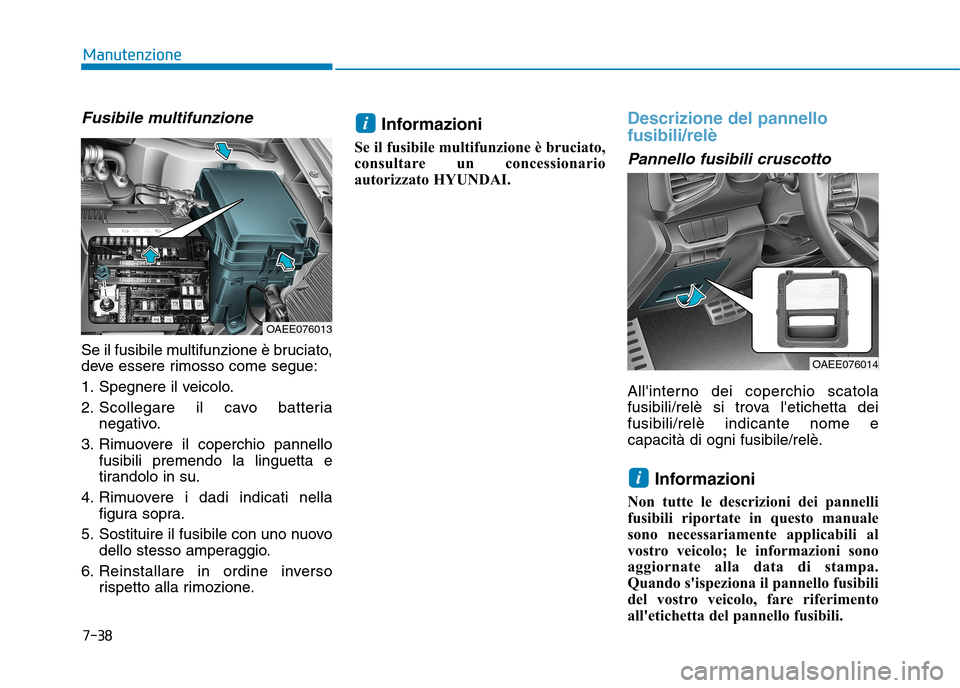

Fusibile multifunzione
Se il fusibile multifunzione è bruciato,
deve essere rimosso come segue:
1. Spegnere il veicolo.
2. Scollegare il cavo batterianegativo.
3. Rimuovere il coperchio pannello fusibili premendo la linguetta e
tirandolo in su.
4. Rimuovere i dadi indicati nella figura sopra.
5. Sostituire il fusibile con uno nuovo dello stesso amperaggio.
6. Reinstallare in ordine inverso rispetto alla rimozione. Informazioni
Se il fusibile multifunzione è bruciato,
consultare un concessionario
autorizzato HYUNDAI.
Descrizione del pannello fusibili/relè
Pannello fusibili cruscotto
All'interno dei coperchio scatola
fusibili/relè si trova l'etichetta deifusibili/relè indicante nome ecapacità di ogni fusibile/relè.
Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona il pannello fusibili
del vostro veicolo, fare riferimento
all'etichetta del pannello fusibili.
i
i
OAEE076013
OAEE076014

7-39
7
Manutenzione

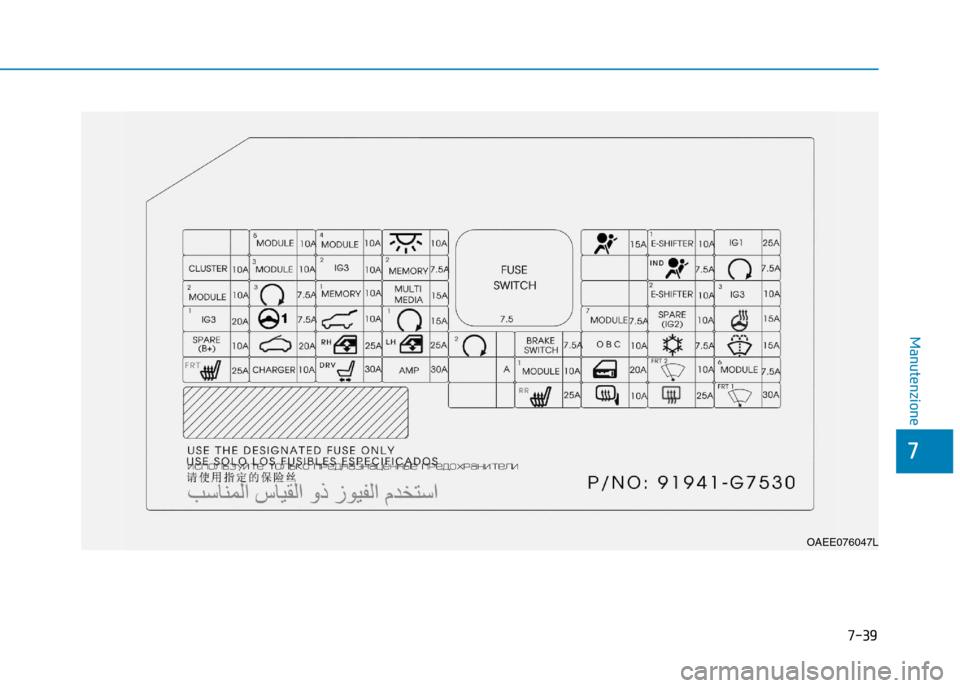

OAEE076047L

7-40
Manutenzione

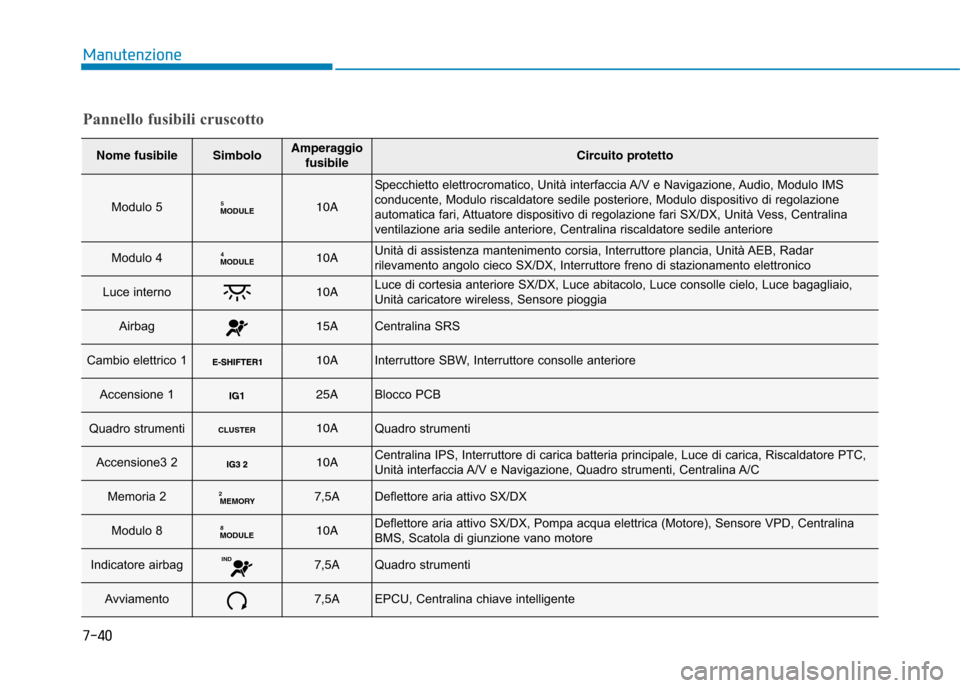

Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
Modulo 5MODULE510A
Specchietto elettrocromatico, Unità interfaccia A/V e Navigazione , Audio, Modulo IMS
conducente, Modulo riscaldatore sedile posteriore, Modulo disposi tivo di regolazione
automatica fari, Attuatore dispositivo di regolazione fari SX/DX, Unità Vess, Centralina
ventilazione aria sedile anteriore, Centralina riscaldatore sed ile anteriore
Modulo 4MODULE410AUnità di assistenza mantenimento corsia, Interruttore plancia, U nità AEB, Radar
rilevamento angolo cieco SX/DX, Interruttore freno di stazionament o elettronico
Luce interno10ALuce di cortesia anteriore SX/DX, Luce abitacolo, Luce consolle cielo, Luce bagagliaio,
Unità caricatore wireless, Sensore pioggia
Airbag15ACentralina SRS
Cambio elettrico 1 10AInterruttore SBW, Interruttore consolle anteriore
Accensione 1IG125ABlocco PCB
Quadro strumentiCLU STER10AQuadro strumenti
Accensione3 2 10ACentralina IPS, Interruttore di carica batteria principale, Luce di carica, Riscaldatore PTC,
Unità interfaccia A/V e Navigazione, Quadro strumenti, Centrali na A/C
Memoria 2MEMORY
27,5ADeflettore aria attivo SX/DX
Modulo 8MODULE 810ADeflettore aria attivo SX/DX, Pompa acqua elettrica (Motore), Sensore
VPD, Centralina
BMS, Scatola di giunzione vano motore
Indicatore airbagIND7,5AQuadro strumenti
Avviamento7,5AEPCU, Centralina chiave intelligente

7-41
7
Manutenzione

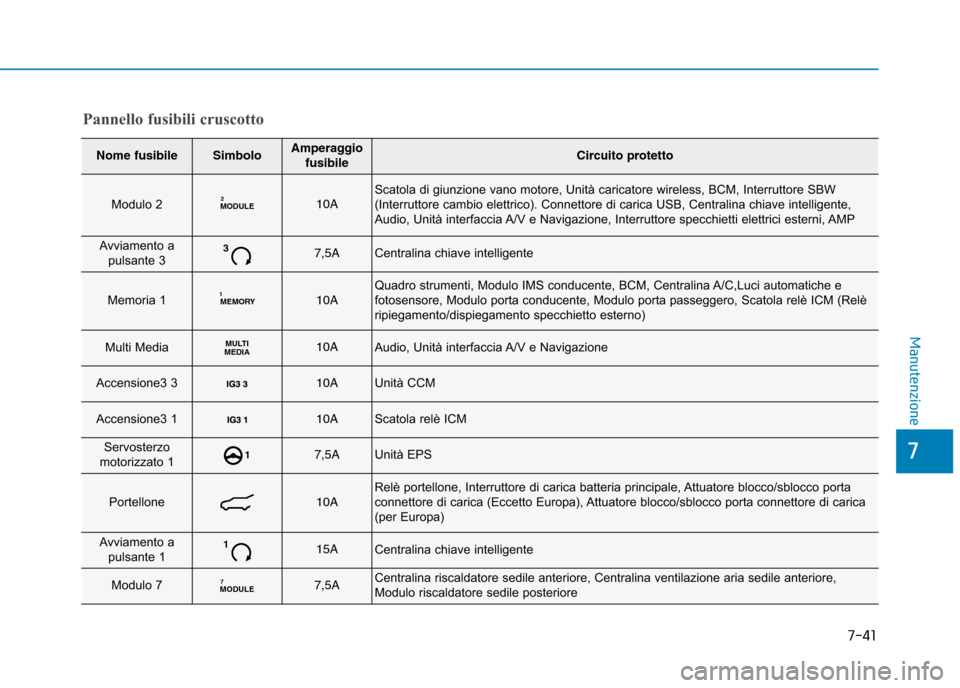

Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
Modulo 2MODULE210AScatola di giunzione vano motore, Unità caricatore wireless, BCM, Interruttore SBW
(Interruttore cambio elettrico). Connettore di carica USB, Centrali na chiave intelligente,
Audio, Unità interfaccia A/V e Navigazione, Interruttore specchie tti elettrici esterni, AMP
Avviamento a
pulsante 337,5ACentralina chiave intelligente
Memoria 1MEMORY
110AQuadro strumenti, Modulo IMS conducente, BCM, Centralina A/C,Luci
automatiche e
fotosensore, Modulo porta conducente, Modulo porta passeggero, Scatola relè ICM (Relè
ripiegamento/dispiegamento specchietto esterno)
Multi MediaMULTI
MEDIA10AAudio, Unità interfaccia A/V e Navigazione
Accensione3 3 10AUnità CCM
Accensione3 1 10AScatola relè ICM
Servosterzo
motorizzato 117,5AUnità EPS
Portellone10ARelè portellone, Interruttore di carica batteria principale, Attuatore blocco/sblocco porta
connettore di carica (Eccetto Europa), Attuatore blocco/sblocco porta co nnettore di carica
(per Europa)
Avviamento a pulsante 1115ACentralina chiave intelligente
Modulo 7MODULE77,5ACentralina riscaldatore sedile anteriore, Centralina ventilazi
one aria sedile anteriore,
Modulo riscaldatore sedile posteriore

7-42
Manutenzione

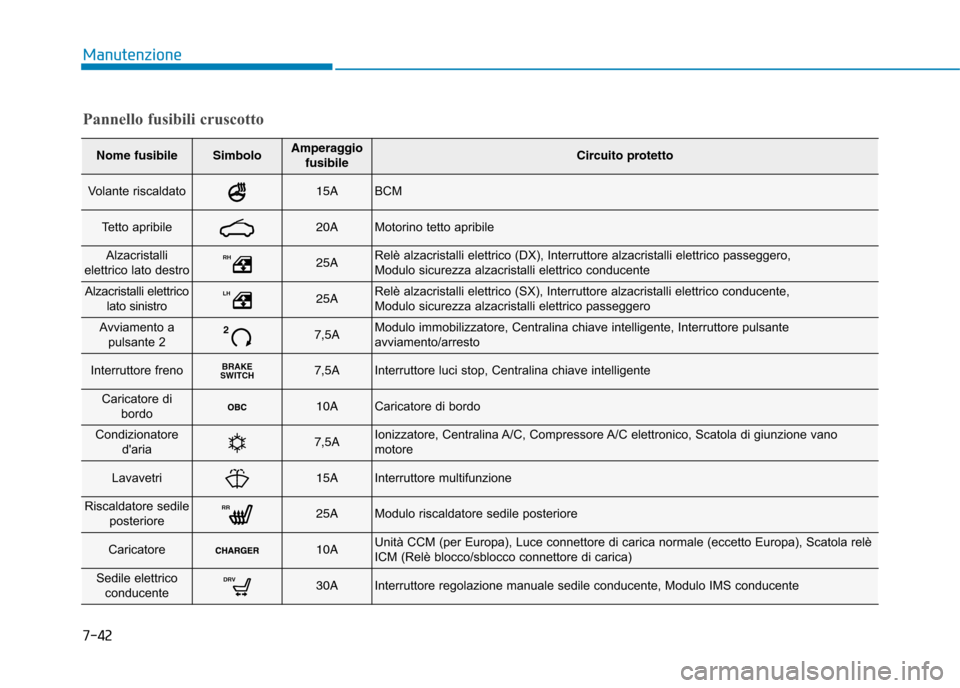

Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
Volante riscaldato15ABCM
Tetto apribile20AMotorino tetto apribile
Alzacristalli
elettrico lato destroRH25ARelè alzacristalli elettrico (DX), Interruttore alzacristalli elett rico passeggero,
Modulo sicurezza alzacristalli elettrico conducente
Alzacristalli elettrico lato sinistroLH25ARelè alzacristalli elettrico (SX), Interruttore alzacristalli elettri co conducente,
Modulo sicurezza alzacristalli elettrico passeggero
Avviamento a pulsante 227,5AModulo immobilizzatore, Centralina chiave intelligente, Inte rruttore pulsante
avviamento/arresto
Interruttore frenoBRAKE
S WITCH7,5AInterruttore luci stop, Centralina chiave intelligente
Caricatore di
bordo10ACaricatore di bordo
Condizionatore d'aria7,5AIonizzatore, Centralina A/C, Compressore A/C elettronico, Scatola di giunzione vano
motore
Lavavetri15AInterruttore multifunzione
Riscaldatore sedile posterioreRR25AModulo riscaldatore sedile posteriore
Caricatore10AUnità CCM (per Europa), Luce connettore di carica normale (eccetto Eu ropa), Scatola relè
ICM (Relè blocco/sblocco connettore di carica)
Sedile elettrico conducenteDRV30AInterruttore regolazione manuale sedile conducente, Modulo IMS conducente

7-43
7
Manutenzione

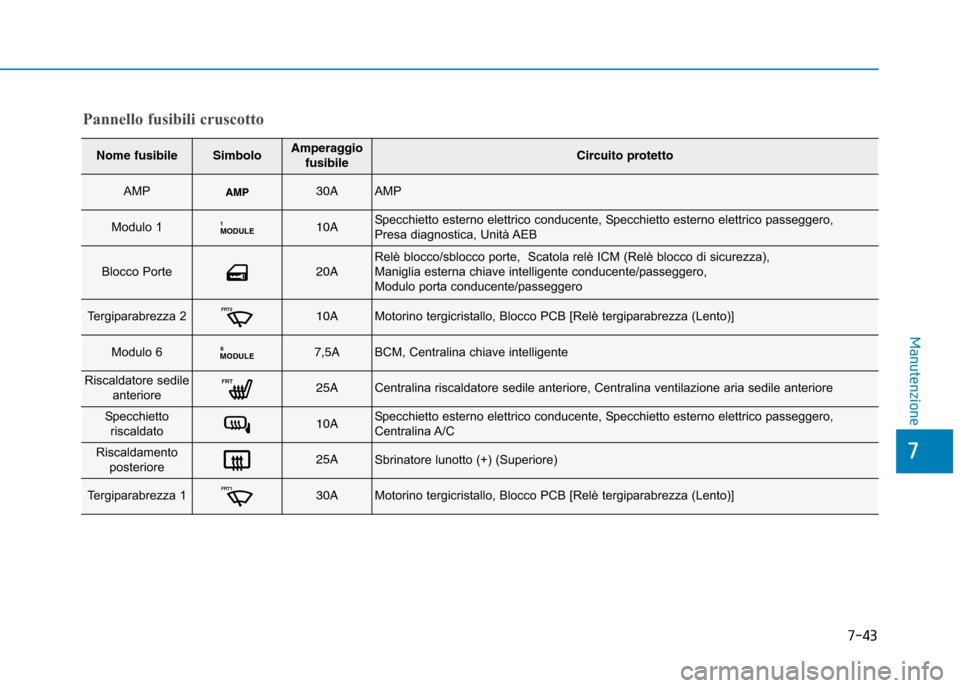

Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
AMP30AAMP
Modulo 1MODULE110ASpecchietto esterno elettrico conducente, Specchietto esterno e
lettrico passeggero,
Presa diagnostica, Unità AEB
Blocco Porte20ARelè blocco/sblocco porte, Scatola relè ICM (Relè blocco di sicure zza),
Maniglia esterna chiave intelligente conducente/passeggero,
Modulo porta conducente/passeggero
Tergiparabrezza 2FRT210AMotorino tergicristallo, Blocco PCB [Relè tergiparabrezza (Lento)]
Modulo 6MODULE 67,5ABCM, Centralina chiave intelligente
Riscaldatore sedile
anterioreFRT25ACentralina riscaldatore sedile anteriore, Centralina ventilazi one aria sedile anteriore
Specchietto
riscaldato10ASpecchietto esterno elettrico conducente, Specchietto esterno e lettrico passeggero,
Centralina A/C
Riscaldamento posteriore25ASbrinatore lunotto (+) (Superiore)
Tergiparabrezza 1FRT130AMotorino tergicristallo, Blocco PCB [Relè tergiparabrezza (Lento)]

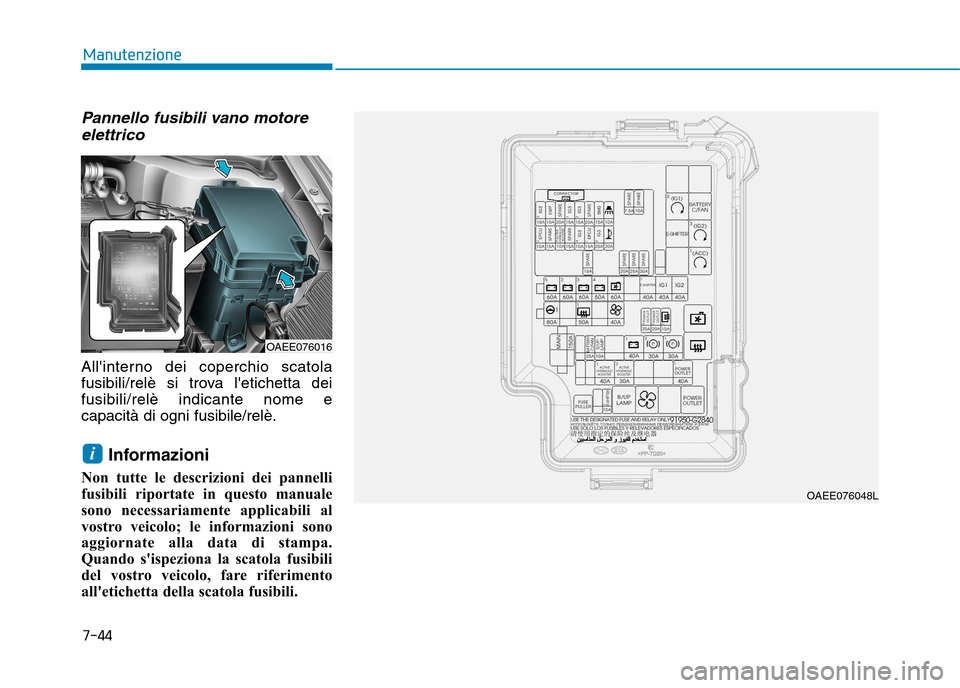

Pannello fusibili vano motoreelettrico
All'interno dei coperchio scatola
fusibili/relè si trova l'etichetta deifusibili/relè indicante nome ecapacità di ogni fusibile/relè.
Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona la scatola fusibili
del vostro veicolo, fare riferimento
all'etichetta della scatola fusibili.
i
7-44
Manutenzione
OAEE076016
OAEE076048L

7-45
7
Manutenzione

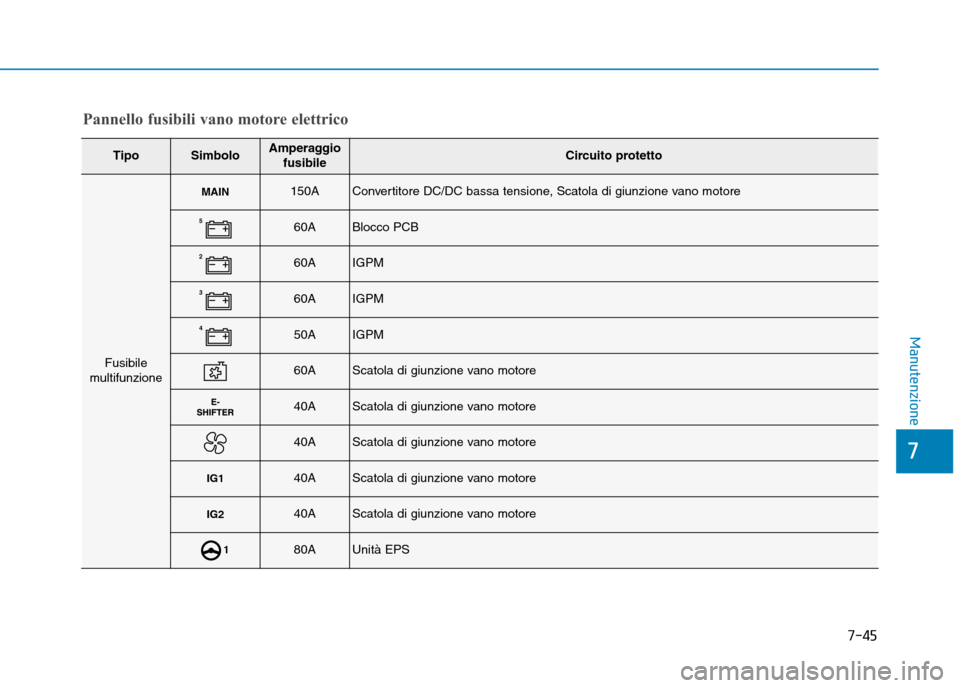

Pannello fusibili vano motore elettrico
TipoSimboloAmperaggiofusibileCircuito protetto
Fusibile
multifunzione
MAIN150AConvertitore DC/DC bassa tensione, Scatola di giunzione vano motore
560ABlocco PCB
260AIGPM
360AIGPM
450AIGPM
60AScatola di giunzione vano motore
40AScatola di giunzione vano motore
40AScatola di giunzione vano motore
IG140AScatola di giunzione vano motore
IG240AScatola di giunzione vano motore
180AUnità EPS

7-46
Manutenzione

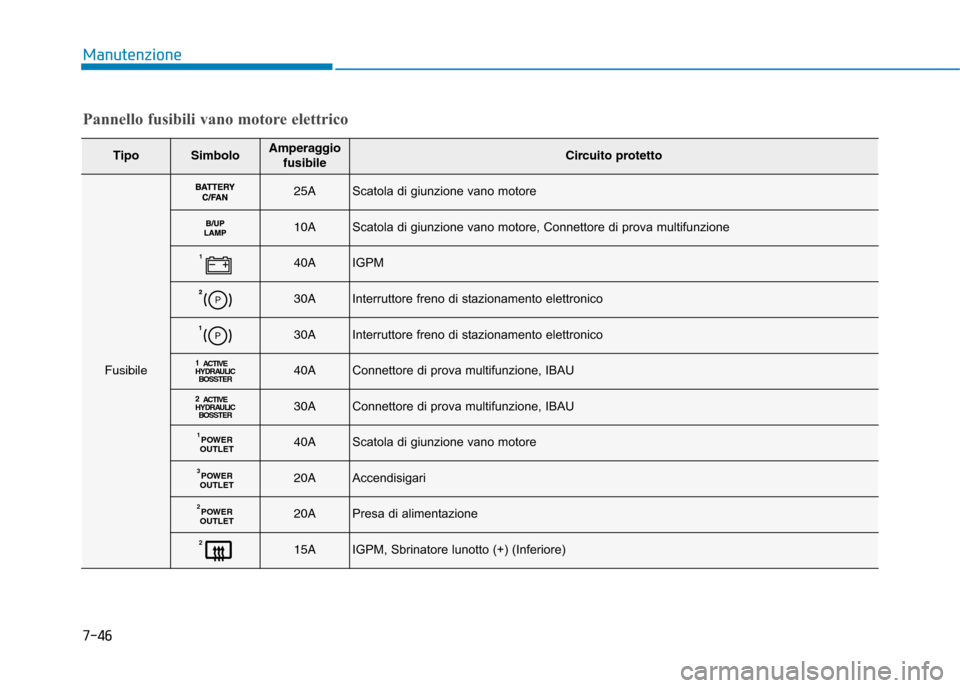

Pannello fusibili vano motore elettrico
TipoSimboloAmperaggiofusibileCircuito protetto
Fusibile
25AScatola di giunzione vano motore
10AScatola di giunzione vano motore, Connettore di prova multifu nzione
140AIGPM
30AInterruttore freno di stazionamento elettronico
30AInterruttore freno di stazionamento elettronico
1
ACTIVE
HYDRAULIC BO SSTER40AConnettore di prova multifunzione, IBAU
2
ACTIVE
HYDRAULIC BO SSTER30AConnettore di prova multifunzione, IBAU
POWER
OUTLET140AScatola di giunzione vano motore
POWER
OUTLET
320AAccendisigari
POWER
OUTLET
220APresa di alimentazione
215AIGPM, Sbrinatore lunotto (+) (Inferiore)
