Hyundai Ioniq Electric 2017 Manuale del proprietario (in Italian)

8-6

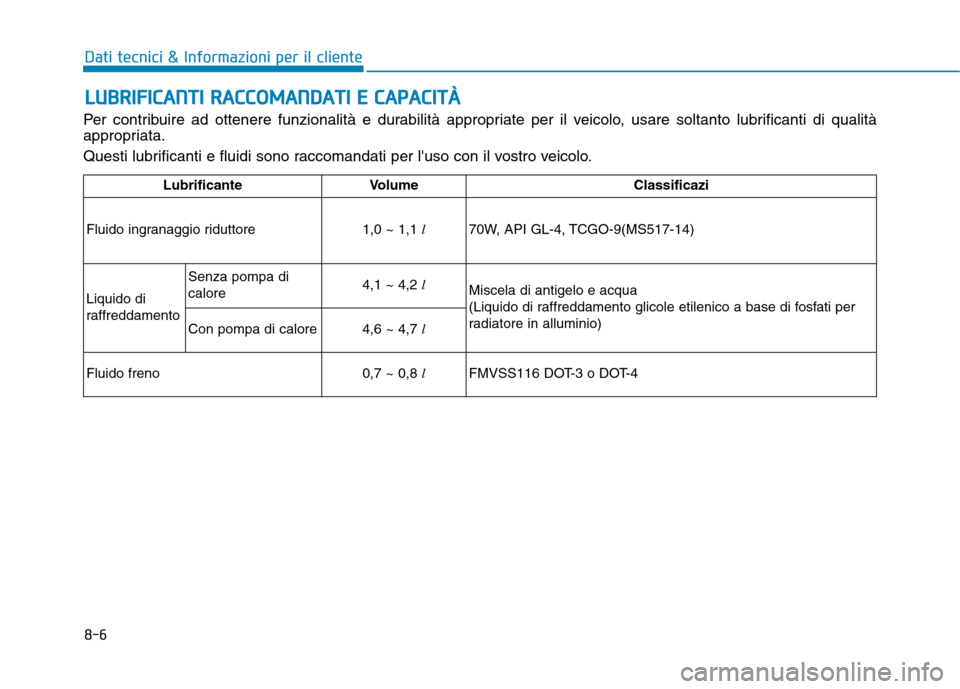

Dati tecnici & Informazioni per il clienteL
L UU BBRRIIFF IICC AA NN TTII RR AA CCCCOO MM AANN DDAA TTII EE CC AA PPAA CCIITT ÀÀ
Per contribuire ad ottenere funzionalità e durabilità appropriate per il veicolo, usare soltanto lubrificanti di qualità
appropriata.
Questi lubrificanti e fluidi sono raccomandati per l'uso con il vostro veicolo.
Lubrificante Volume Classificazi
Fluido ingranaggio riduttore 1,0 ~ 1,1
l
70W, API GL-4, TCGO-9(MS517-14)
Liquido di
raffreddamento Senza pompa dicalore
4,1 ~ 4,2
l
Miscela di antigelo e acqua
(Liquido di raffreddamento glicole etilenico a base di fosfati per
radiatore in alluminio)
Con pompa di calore 4,6 ~ 4,7
l
Fluido freno 0,7 ~ 0,8
l
FMVSS116 DOT-3 o DOT-4

8-7
8
Dati tecnici & Informazioni per il cliente

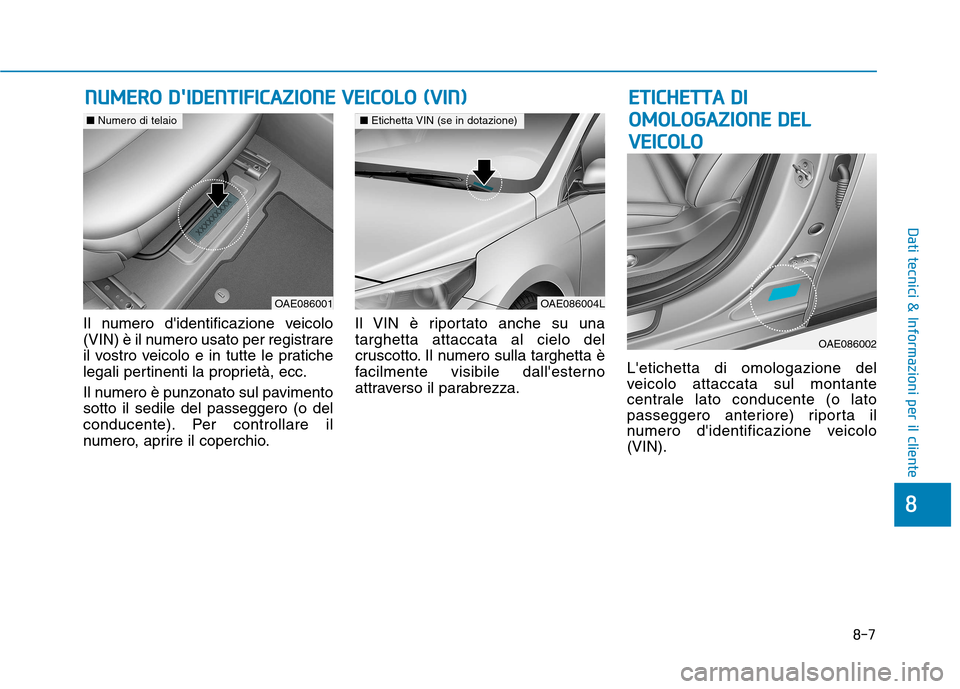

Il numero d'identificazione veicolo
(VIN) è il numero usato per registrare
il vostro veicolo e in tutte le pratiche
legali pertinenti la proprietà, ecc.
Il numero è punzonato sul pavimento sotto il sedile del passeggero (o del
conducente). Per controllare il
numero, aprire il coperchio.Il VIN è riportato anche su unatarghetta attaccata al cielo del
cruscotto. Il numero sulla targhetta è
facilmente visibile dall'esterno
attraverso il parabrezza.
L'etichetta di omologazione del
veicolo attaccata sul montante
centrale lato conducente (o lato
passeggero anteriore) riporta il
numero d'identificazione veicolo(VIN).
NN
UU MM EERR OO DD ''IIDD EENN TTIIFF IICC AA ZZIIOO NNEE VV EEIICC OO LLOO (( VV IINN )) EETT IICC HH EETT TTAA DD II
O
O MM OOLLOO GGAAZZIIOO NNEE DD EELL
V
V EEIICC OO LLOO
OAE086004L
■ Etichetta VIN (se in dotazione)
OAE086001
■Numero di telaio
OAE086002

8-8
Dati tecnici & Informazioni per il cliente

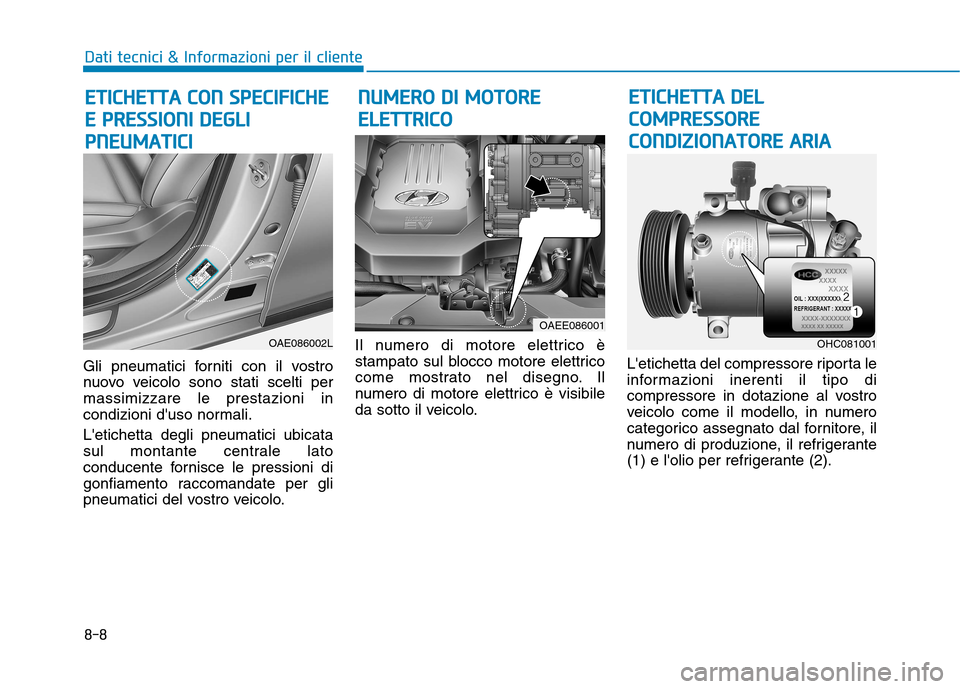

Gli pneumatici forniti con il vostro
nuovo veicolo sono stati scelti permassimizzare le prestazioni in
condizioni d'uso normali. L'etichetta degli pneumatici ubicata
sul montante centrale lato
conducente fornisce le pressioni di
gonfiamento raccomandate per gli
pneumatici del vostro veicolo.Il numero di motore elettrico è
stampato sul blocco motore elettrico
come mostrato nel disegno. Il
numero di motore elettrico è visibile
da sotto il veicolo.
L'etichetta del compressore riporta le
informazioni inerenti il tipo di
compressore in dotazione al vostro
veicolo come il modello, in numero
categorico assegnato dal fornitore, il
numero di produzione, il refrigerante
(1) e l'olio per refrigerante (2).
EE
TT IICC HH EETT TTAA CC OO NN SS PP EECCIIFF IICC HH EE
E
E PP RR EESSSS IIOO NNII DD EEGG LLII
P
P NN EEUU MM AATTIICC II
OHC081001
EE TT IICC HH EETT TT AA DD EELL
C
C OO MM PPRR EESSSSOO RREE
C
C OO NNDDIIZZ IIOO NNAATTOO RREE AA RRIIAA
OAE086002L
OAEE086001
NN UU MM EERR OO DD II MM OOTTOO RREE
E
E LLEE TT TTRR IICC OO

8-9
8
Dati tecnici & Informazioni per il cliente

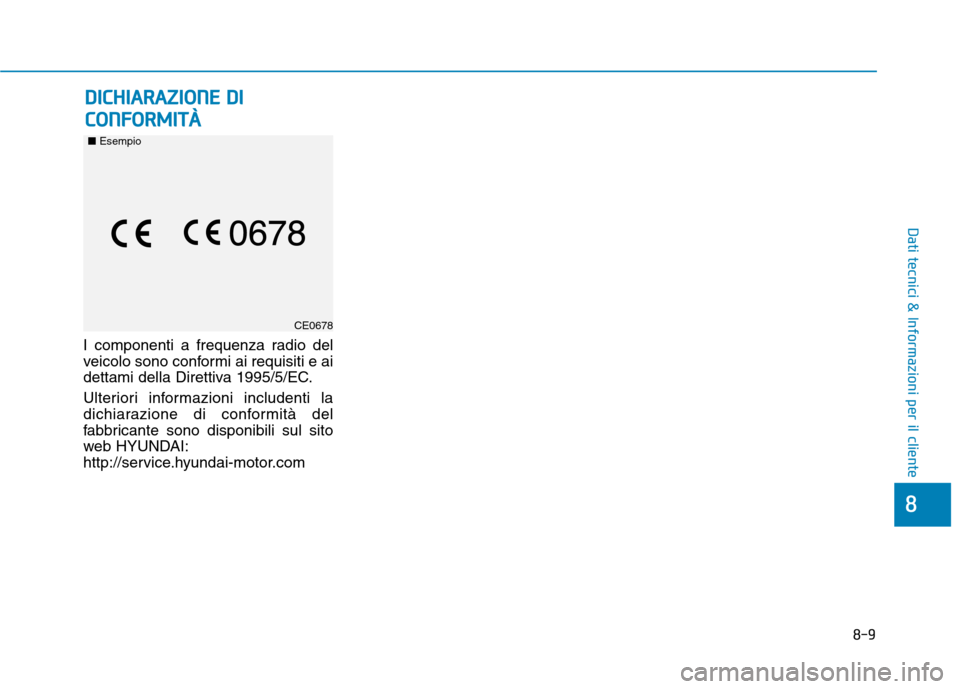

I componenti a frequenza radio del
veicolo sono conformi ai requisiti e ai
dettami della Direttiva 1995/5/EC.
Ulteriori informazioni includenti la
dichiarazione di conformità del
fabbricante sono disponibili sul sito
web HYUNDAI:
http://service.hyundai-motor.com
CE0678
DDIICC HH IIAA RRAA ZZIIOO NNEE DD II
C
C OO NNFFOO RRMM IITT ÀÀ
■ Esempio

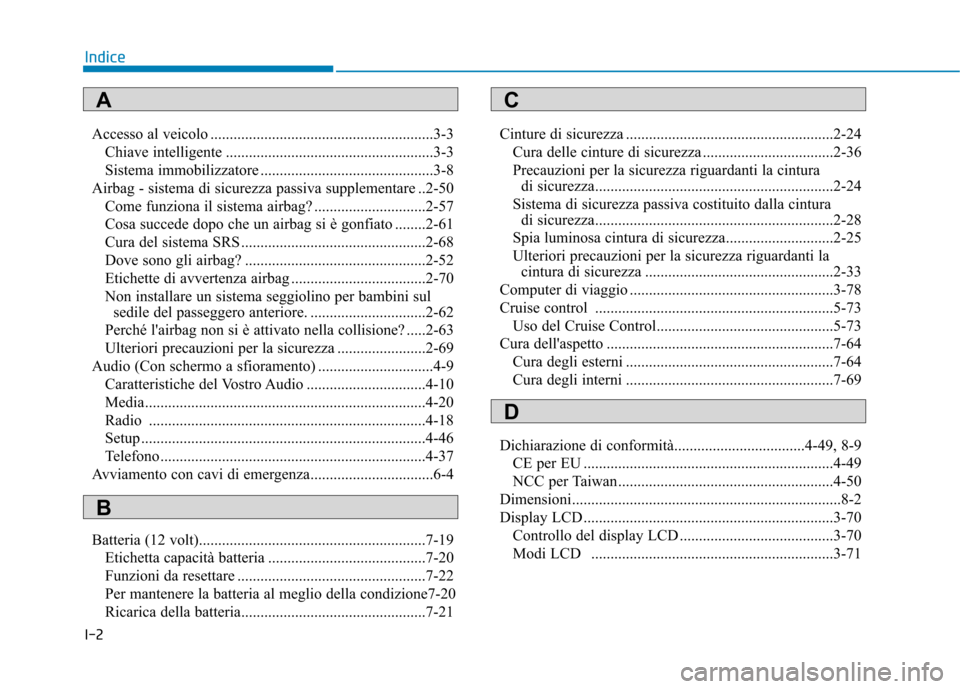

I
Indice
I

I-2Accesso al veicolo ..........................................................3-3
Chiave intelligente ......................................................3-3
Sistema immobilizzatore .............................................3-8
Airbag - sistema di sicurezza passiva supplementare ..2-50
Come funziona il sistema airbag? .............................2-57
Cosa succede dopo che un airbag si è gonfiato ........2-61
Cura del sistema SRS ................................................2-68
Dove sono gli airbag? ...............................................2-52
Etichette di avvertenza airbag ...................................2-70
Non installare un sistema seggiolino per bambini sul sedile del passeggero anteriore. ..............................2-62
Perché l'airbag non si è attivato nella collisione? .....2-63
Ulteriori precauzioni per la sicurezza .......................2-69
Audio (Con schermo a sfioramento) ..............................4-9
Caratteristiche del Vostro Audio ...............................4-10
Media.........................................................................4-20
Radio ........................................................................4-18
Setup ..........................................................................4-46
Telefono .....................................................................4-37
Avviamento con cavi di emergenza................................6-4
Batteria (12 volt)...........................................................7-19 Etichetta capacità batteria .........................................7-20
Funzioni da resettare .................................................7-22
Per mantenere la batteria al meglio della condizione7-20
Ricarica della batteria................................................7-21 Cinture di sicurezza ......................................................2-24
Cura delle cinture di sicurezza ..................................2-36
Precauzioni per la sicurezza riguardanti la cintura di sicurezza..............................................................2-24
Sistema di sicurezza passiva costituito dalla cintura di sicurezza..............................................................2-28
Spia luminosa cintura di sicurezza............................2-25
Ulteriori precauzioni per la sicurezza riguardanti la cintura di sicurezza .................................................2-33
Computer di viaggio .....................................................3-78
Cruise control ..............................................................5-73 Uso del Cruise Control..............................................5-73
Cura dell'aspetto ...........................................................7-64 Cura degli esterni ......................................................7-64
Cura degli interni ......................................................7-69
Dichiarazione di conformità..................................4-49, 8-9 CE per EU .................................................................4-49
NCC per Taiwan ........................................................4-50
Dimensioni......................................................................8-2
Display LCD .................................................................3-70 Controllo del display LCD ........................................3-70
Modi LCD ...............................................................3-71
Indice
A
B
C
D

I-3

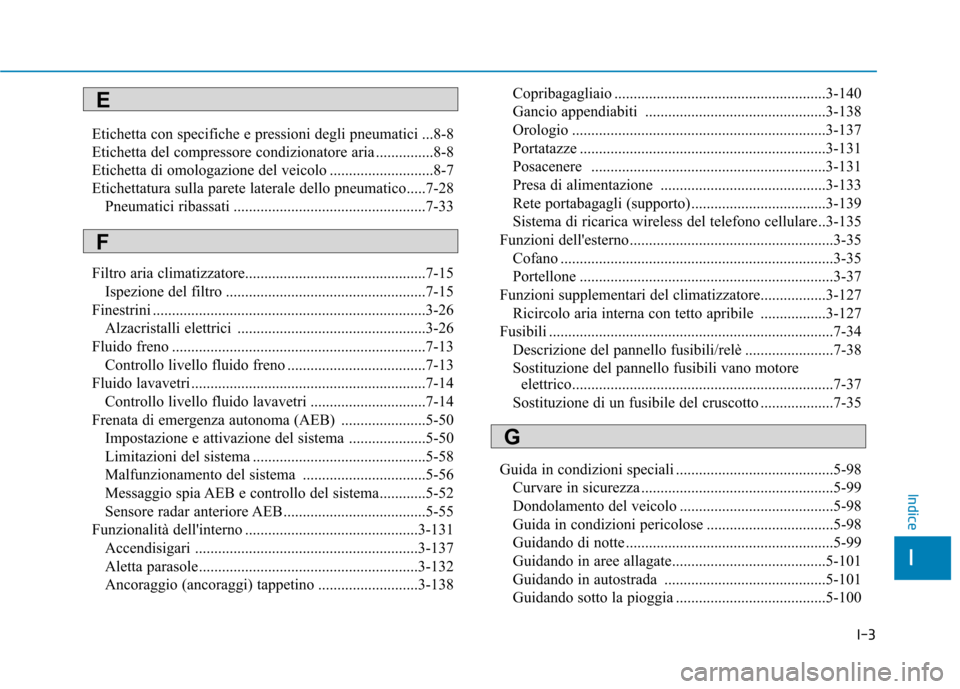

Etichetta con specifiche e pressioni degli pneumatici ...8-8
Etichetta del compressore condizionatore aria ...............8-8
Etichetta di omologazione del veicolo ...........................8-7
Etichettatura sulla parete laterale dello pneumatico.....7-28
Pneumatici ribassati ..................................................7-33
Filtro aria climatizzatore...............................................7-15 Ispezione del filtro ....................................................7-15
Finestrini .......................................................................3-26
Alzacristalli elettrici .................................................3-26
Fluido freno ..................................................................7-13
Controllo livello fluido freno ....................................7-13
Fluido lavavetri .............................................................7-14
Controllo livello fluido lavavetri ..............................7-14
Frenata di emergenza autonoma (AEB) ......................5-50
Impostazione e attivazione del sistema ....................5-50
Limitazioni del sistema .............................................5-58
Malfunzionamento del sistema ................................5-56
Messaggio spia AEB e controllo del sistema............5-52
Sensore radar anteriore AEB .....................................5-55
Funzionalità dell'interno .............................................3-131
Accendisigari ..........................................................3-137
Aletta parasole.........................................................3-132
Ancoraggio (ancoraggi) tappetino ..........................3-138 Copribagagliaio .......................................................3-140
Gancio appendiabiti ...............................................3-138
Orologio ..................................................................3-137
Portatazze ................................................................3-131
Posacenere .............................................................3-131
Presa di alimentazione ...........................................3-133
Rete portabagagli (supporto)...................................3-139
Sistema di ricarica wireless del telefono cellulare..3-135
Funzioni dell'esterno.....................................................3-35
Cofano .......................................................................3-35
Portellone ..................................................................3-37
Funzioni supplementari del climatizzatore.................3-127 Ricircolo aria interna con tetto apribile .................3-127
Fusibili ..........................................................................7-34 Descrizione del pannello fusibili/relè .......................7-38
Sostituzione del pannello fusibili vano motore elettrico....................................................................7-37
Sostituzione di un fusibile del cruscotto ...................7-35
Guida in condizioni speciali .........................................5-98 Curvare in sicurezza ..................................................5-99
Dondolamento del veicolo ........................................5-98
Guida in condizioni pericolose .................................5-98
Guidando di notte ......................................................5-99
Guidando in aree allagate........................................5-101
Guidando in autostrada ..........................................5-101
Guidando sotto la pioggia .......................................5-100
I
Indice
E
F
G

I-4Guidando in inverno ...................................................5-102
Con neve o ghiaccio ................................................5-102
Precauzioni per l'inverno.........................................5-105
Importanti precauzioni per la sicurezza .........................2-2 Controllare la velocità .................................................2-3
Distrazione del conducente .........................................2-2
Indossare sempre la cintura di sicurezza.....................2-2
Mantenere il veicolo in condizione di sicurezza.........2-3
Pericoli connessi all'airbag ..........................................2-2
Vincolare tutti i bambini .............................................2-2
In caso di emergenza durante la guida ...........................6-2
Se il veicolo si spegne ad un incrocio.........................6-2
Se il veicolo si spegne durante la guida......................6-2
Se si ha uno pneumatico a terra durante la guida .......6-3
Indici di carico e di velocità degli pneumatici ...............8-5
Ingranaggio riduttore ....................................................5-11 Buona prassi nella guida ...........................................5-16
Messaggi sul display LCD .......................................5-14
Parcheggio .................................................................5-13
Uso dell'ingranaggio riduttore ...................................5-11
Interventi di manutenzione .............................................7-4
Precauzioni per la manutenzione a cura del proprietario ................................................................7-4
Responsabilità del proprietario ...................................7-4 Lampadine luci .............................................................7-49
Luce diurna................................................................7-58
Luce retronebbia........................................................7-61
Orientamento dei fari (Per Europa)...........................7-55
Sostituzione lampadina di faro, luce di posizione, indicatore di direzione.............................................7-50
Sostituzione lampadina gruppo ottico posteriore......7-58
Sostituzione lampadina luce interna .........................7-62
Sostituzione lampadina luce targa.............................7-61
Sostituzione luce ripetitore laterale ...........................7-58
Terza luce stop...........................................................7-61
Lampeggiatore di emergenza..........................................6-2
Liquido di raffreddamento ..............................................7-9 Cambio del liquido di raffreddamento ......................7-12
Controllo livello liquido di raffreddamento ................7-9
Lubrificanti raccomandati e capacità .............................8-6
Luci ...............................................................................3-82
Luci esterne .................................................................3-82 Luci interne ...............................................................3-90
Sistema di benvenuto ...............................................3-89
Manutenzione a cura del proprietario.............................7-5 Piano di manutenzione per il proprietario...................7-6
Indice
M
L
I

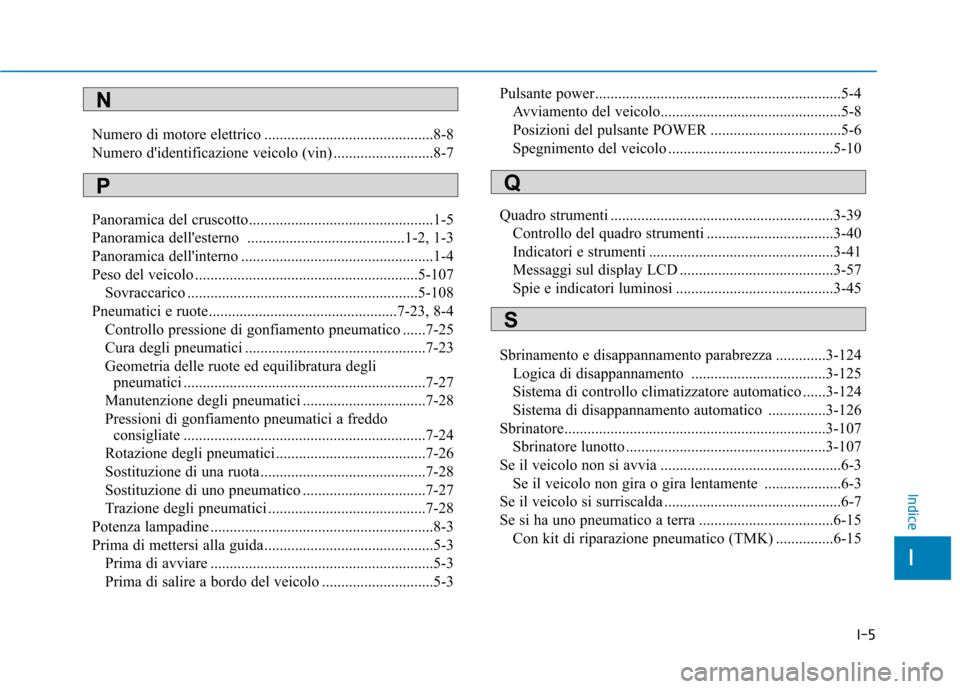

I-5
Numero di motore elettrico ............................................8-8
Numero d'identificazione veicolo (vin) ..........................8-7
Panoramica del cruscotto................................................1-5
Panoramica dell'esterno .........................................1-2, 1-3
Panoramica dell'interno ..................................................1-4
Peso del veicolo ..........................................................5-107
Sovraccarico ............................................................5-108
Pneumatici e ruote.................................................7-23, 8-4
Controllo pressione di gonfiamento pneumatico ......7-25
Cura degli pneumatici ...............................................7-23
Geometria delle ruote ed equilibratura degli pneumatici ...............................................................7-27
Manutenzione degli pneumatici ................................7-28
Pressioni di gonfiamento pneumatici a freddo consigliate ...............................................................7-24
Rotazione degli pneumatici.......................................7-26
Sostituzione di una ruota...........................................7-28
Sostituzione di uno pneumatico ................................7-27
Trazione degli pneumatici .........................................7-28
Potenza lampadine ..........................................................8-3
Prima di mettersi alla guida............................................5-3 Prima di avviare ..........................................................5-3
Prima di salire a bordo del veicolo .............................5-3 Pulsante power................................................................5-4
Avviamento del veicolo...............................................5-8
Posizioni del pulsante POWER ..................................5-6
Spegnimento del veicolo ...........................................5-10
Quadro strumenti ..........................................................3-39 Controllo del quadro strumenti .................................3-40
Indicatori e strumenti ................................................3-41
Messaggi sul display LCD ........................................3-57
Spie e indicatori luminosi .........................................3-45
Sbrinamento e disappannamento parabrezza .............3-124 Logica di disappannamento ...................................3-125
Sistema di controllo climatizzatore automatico ......3-124
Sistema di disappannamento automatico ...............3-126
Sbrinatore....................................................................3-107 Sbrinatore lunotto ....................................................3-107
Se il veicolo non si avvia ...............................................6-3 Se il veicolo non gira o gira lentamente ....................6-3
Se il veicolo si surriscalda ..............................................6-7
Se si ha uno pneumatico a terra ...................................6-15 Con kit di riparazione pneumatico (TMK) ...............6-15
I
Indice
N
PQ
S

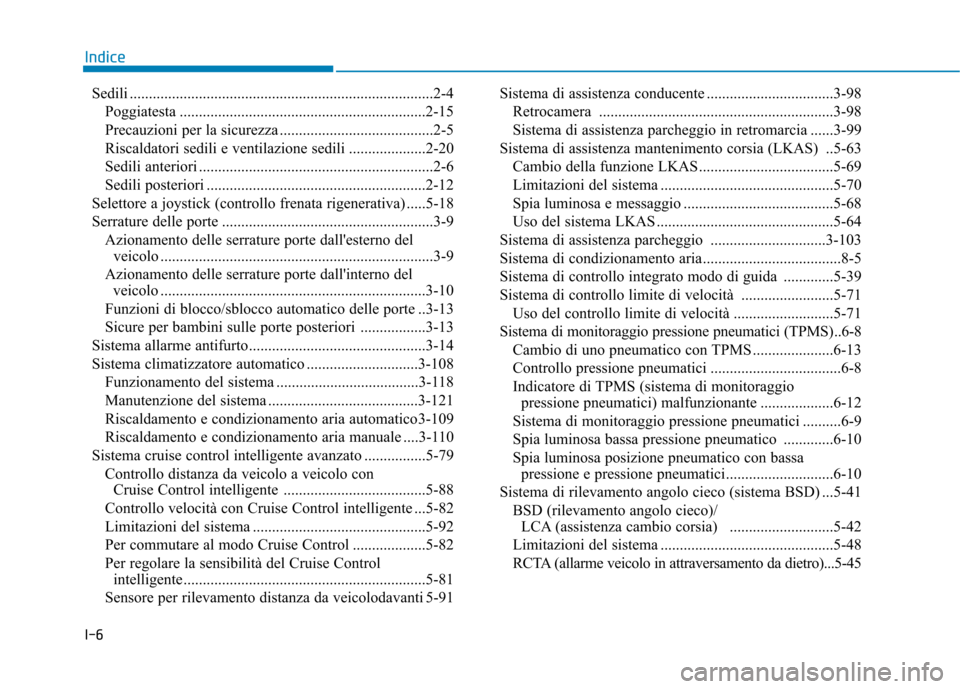

I-6Sedili ...............................................................................2-4
Poggiatesta ................................................................2-15
Precauzioni per la sicurezza ........................................2-5
Riscaldatori sedili e ventilazione sedili ....................2-20
Sedili anteriori .............................................................2-6
Sedili posteriori .........................................................2-12
Selettore a joystick (controllo frenata rigenerativa) .....5-18
Serrature delle porte .......................................................3-9 Azionamento delle serrature porte dall'esterno delveicolo .......................................................................3-9
Azionamento delle serrature porte dall'interno del veicolo .....................................................................3-10
Funzioni di blocco/sblocco automatico delle porte ..3-13
Sicure per bambini sulle porte posteriori .................3-13
Sistema allarme antifurto..............................................3-14
Sistema climatizzatore automatico .............................3-108 Funzionamento del sistema .....................................3-118
Manutenzione del sistema .......................................3-121
Riscaldamento e condizionamento aria automatico3-109
Riscaldamento e condizionamento aria manuale ....3-110
Sistema cruise control intelligente avanzato ................5-79
Controllo distanza da veicolo a veicolo con Cruise Control intelligente .....................................5-88
Controllo velocità con Cruise Control intelligente ...5-82
Limitazioni del sistema .............................................5-92
Per commutare al modo Cruise Control ...................5-82
Per regolare la sensibilità del Cruise Control intelligente ...............................................................5-81
Sensore per rilevamento distanza da veicolodavanti 5-91 Sistema di assistenza conducente .................................3-98
Retrocamera .............................................................3-98
Sistema di assistenza parcheggio in retromarcia ......3-99
Sistema di assistenza mantenimento corsia (LKAS) ..5-63 Cambio della funzione LKAS...................................5-69
Limitazioni del sistema .............................................5-70
Spia luminosa e messaggio .......................................5-68
Uso del sistema LKAS ..............................................5-64
Sistema di assistenza parcheggio ..............................3-103
Sistema di condizionamento aria....................................8-5
Sistema di controllo integrato modo di guida .............5-39
Sistema di controllo limite di velocità ........................5-71 Uso del controllo limite di velocità ..........................5-71
Sistema di monitoraggio pressione pneumatici (TPMS)..6-8 Cambio di uno pneumatico con TPMS .....................6-13
Controllo pressione pneumatici ..................................6-8
Indicatore di TPMS (sistema di monitoraggio pressione pneumatici) malfunzionante ...................6-12
Sistema di monitoraggio pressione pneumatici ..........6-9
Spia luminosa bassa pressione pneumatico .............6-10
Spia luminosa posizione pneumatico con bassa pressione e pressione pneumatici............................6-10
Sistema di rilevamento angolo cieco (sistema BSD) ...5-41
BSD (rilevamento angolo cieco)/LCA (assistenza cambio corsia) ...........................5-42
Limitazioni del sistema .............................................5-48
RCTA (allarme veicolo in attraversamento da dietro)...5-45
Indice
