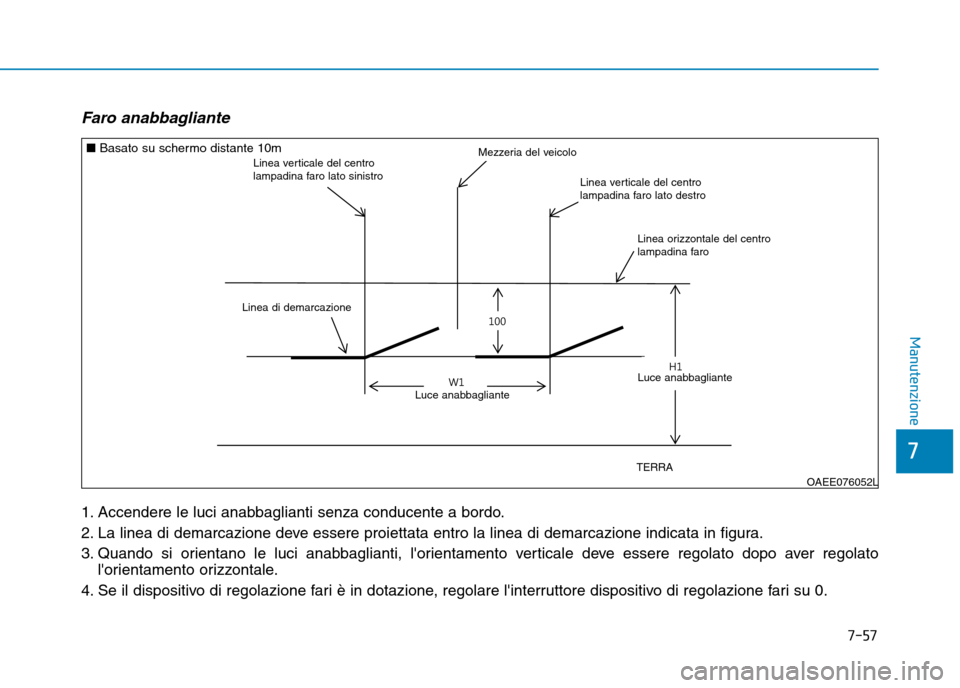

Hyundai Ioniq Electric 2017 Manuale del proprietario (in Italian)

7-57
7
Manutenzione
Faro anabbagliante
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
3. Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolatol'orientamento orizzontale.
4. Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari su 0.
: &DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076052L
■
Basato su schermo distante 10m
Linea verticale del centro
lampadina faro lato sinistroMezzeria del veicolo
Luce anabbagliante
Luce anabbagliante
Linea di demarcazione
TERRA
Linea verticale del centro
lampadina faro lato destro
Linea orizzontale del centro
lampadina faro

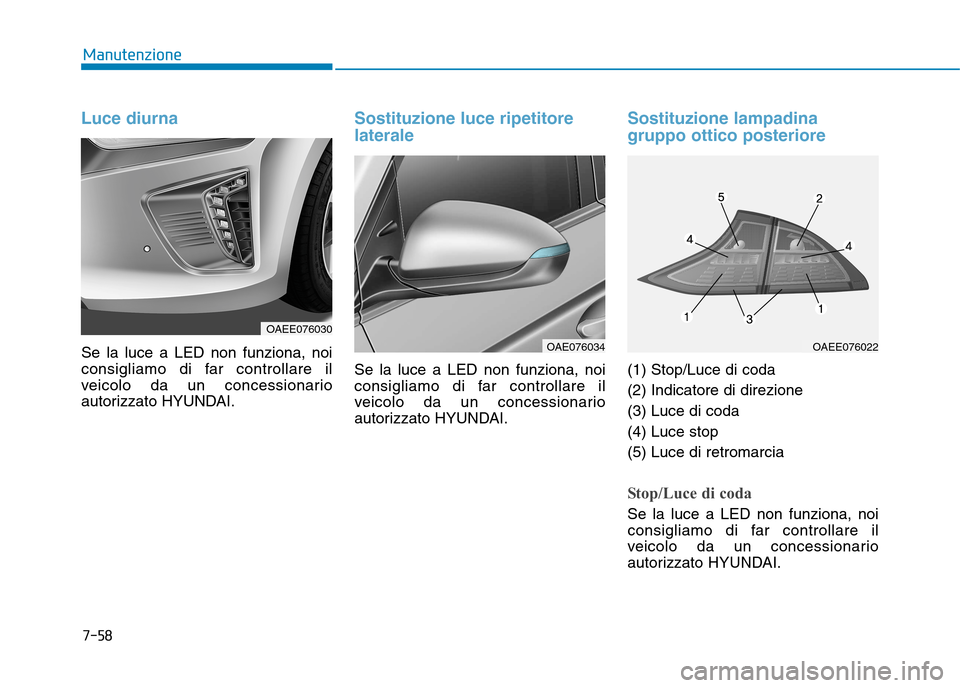

7-58
Manutenzione
Luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Sostituzione luce ripetitore laterale
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Sostituzione lampadina gruppo ottico posteriore
(1) Stop/Luce di coda (2) Indicatore di direzione(3) Luce di coda(4) Luce stop(5) Luce di retromarcia
Stop/Luce di coda
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
OAEE076030
OAE076034OAEE076022

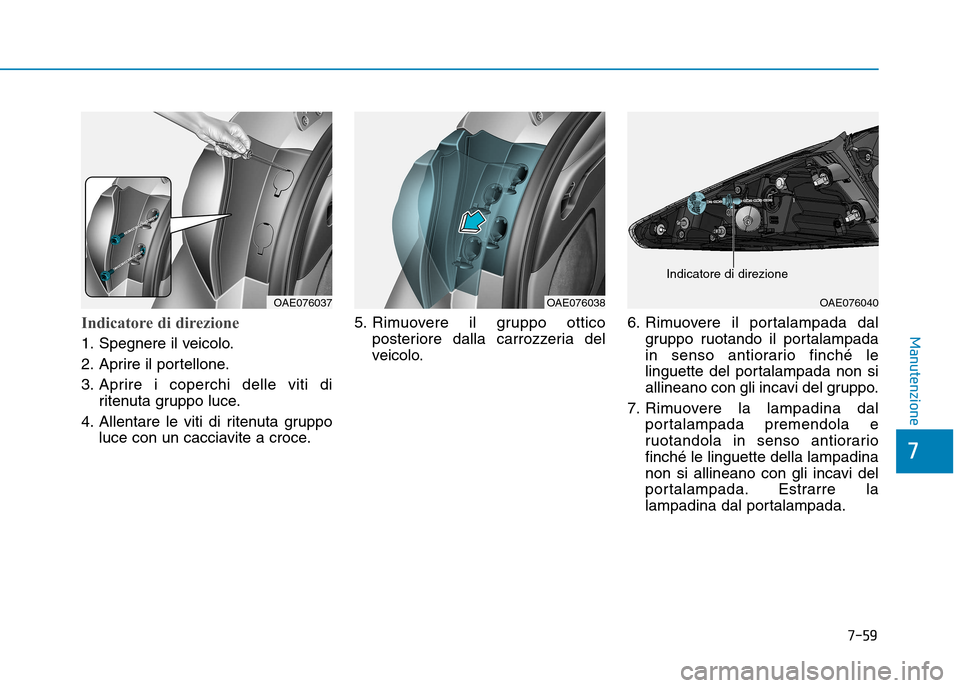

7-59
7
ManutenzioneIndicatore di direzione
1. Spegnere il veicolo.
2. Aprire il portellone.
3. Aprire i coperchi delle viti diritenuta gruppo luce.
4. Allentare le viti di ritenuta gruppo luce con un cacciavite a croce. 5. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo. 6. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
7. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
OAE076038OAE076037OAE076040
Indicatore di direzione

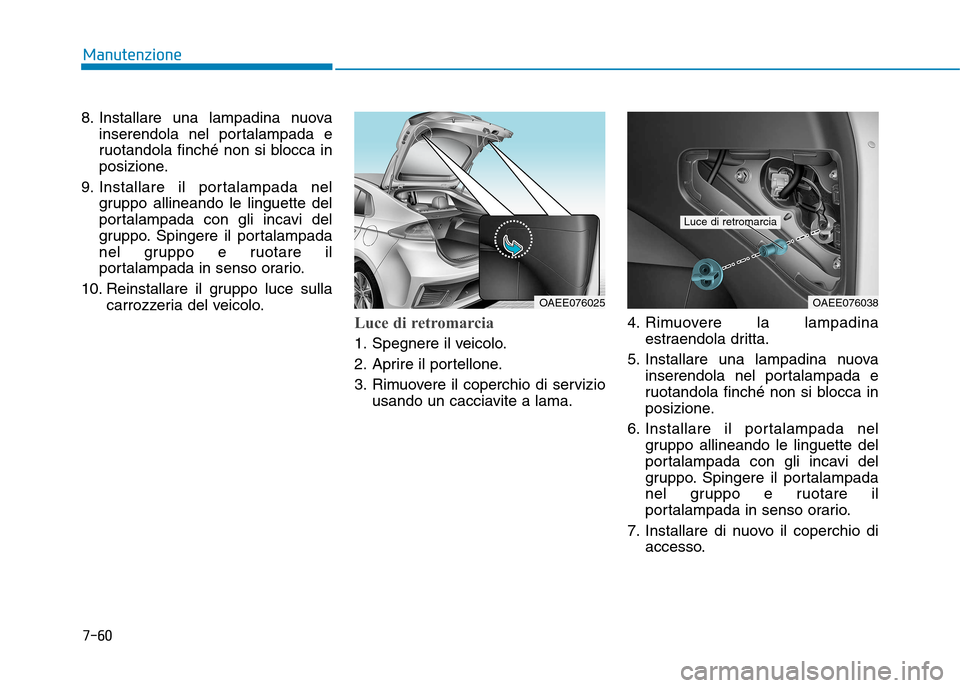

7-60
Manutenzione
8. Installare una lampadina nuovainserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
9. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
10. Reinstallare il gruppo luce sulla carrozzeria del veicolo.
Luce di retromarcia
1. Spegnere il veicolo.
2. Aprire il portellone.
3. Rimuovere il coperchio di serviziousando un cacciavite a lama. 4. Rimuovere la lampadina
estraendola dritta.
5. Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
6. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
7. Installare di nuovo il coperchio di accesso.
OAEE076038
Luce di retromarcia
OAEE076025

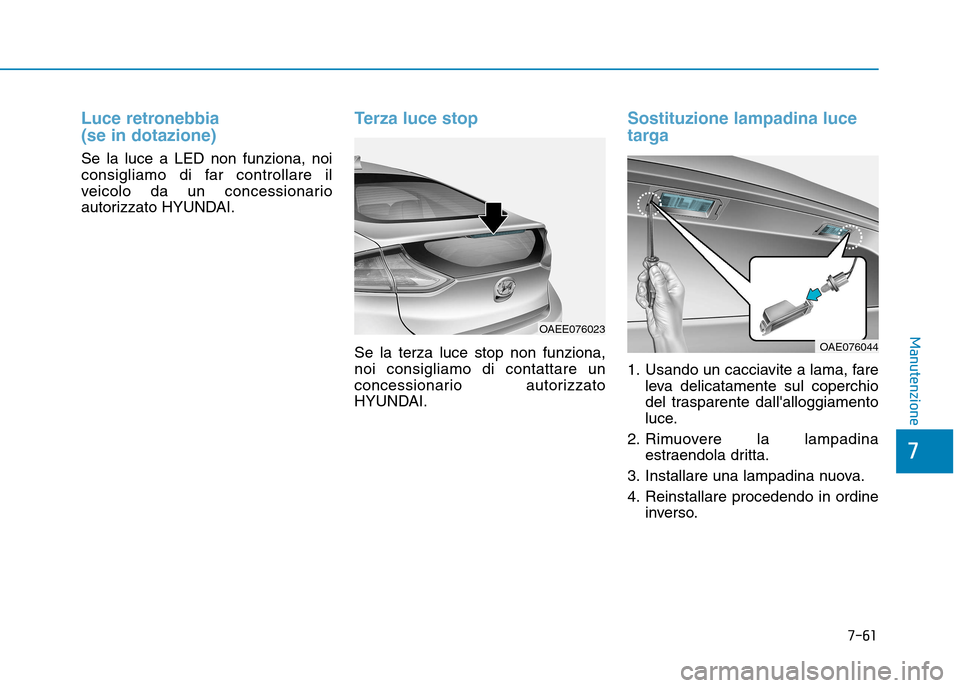

7-61
7
Manutenzione
Luce retronebbia (se in dotazione)
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Terza luce stop
Se la terza luce stop non funziona, noi consigliamo di contattare un
concessionario autorizzato
HYUNDAI.
Sostituzione lampadina luce
targa
1. Usando un cacciavite a lama, fareleva delicatamente sul coperchio
del trasparente dall'alloggiamento
luce.
2. Rimuovere la lampadina estraendola dritta.
3. Installare una lampadina nuova.
4. Reinstallare procedendo in ordine inverso.
OAE076044
OAEE076023

7-62
Manutenzione

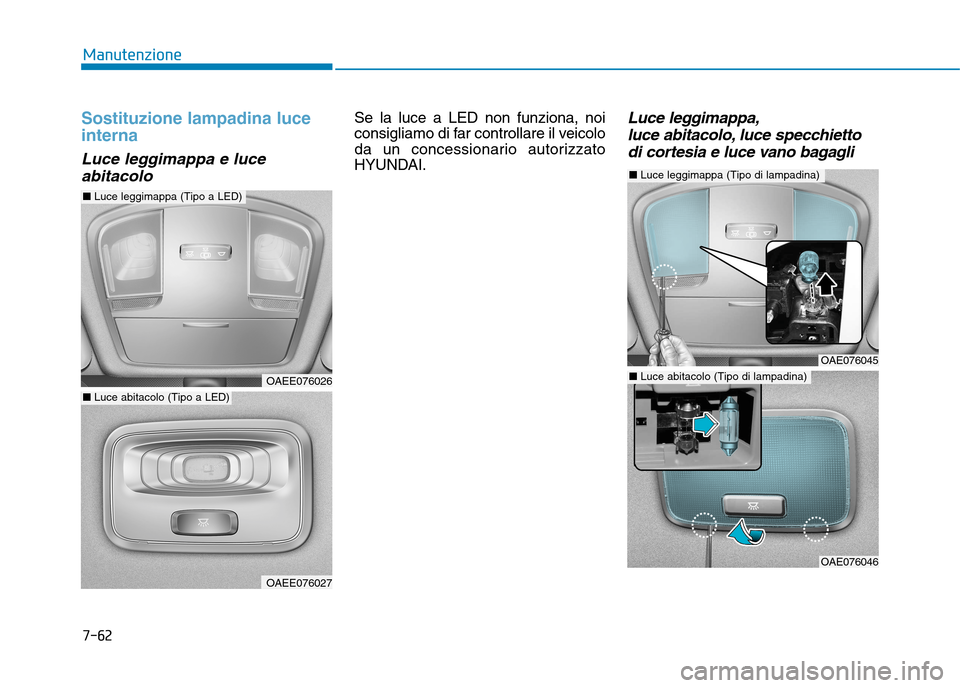

Sostituzione lampadina luce interna
Luce leggimappa e luceabitacolo
Se la luce a LED non funziona, noi
consigliamo di far controllare il veicolo
da un concessionario autorizzato
HYUNDAI.Luce leggimappa,luce abitacolo, luce specchietto
di cortesia e luce vano bagagli
■ Luce leggimappa (Tipo di lampadina)
OAE076045
OAE076046
■Luce abitacolo (Tipo di lampadina)OAEE076026
OAEE076027
■Luce leggimappa (Tipo a LED)
■Luce abitacolo (Tipo a LED)

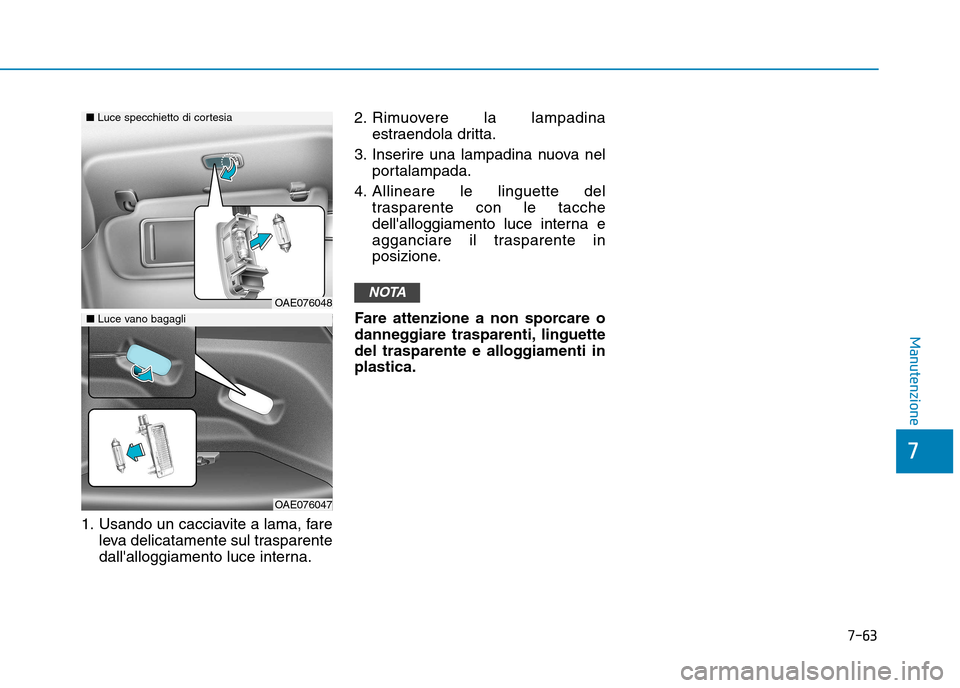

7-63
7
Manutenzione
1. Usando un cacciavite a lama, fareleva delicatamente sul trasparente
dall'alloggiamento luce interna. 2. Rimuovere la lampadina
estraendola dritta.
3. Inserire una lampadina nuova nel portalampada.
4. Allineare le linguette del trasparente con le tacche
dell'alloggiamento luce interna e
agganciare il trasparente in
posizione.
Fare attenzione a non sporcare o
danneggiare trasparenti, linguette
del trasparente e alloggiamenti inplastica.
NOTA
■ Luce specchietto di cortesia
■Luce vano bagagli
OAE076048
OAE076047

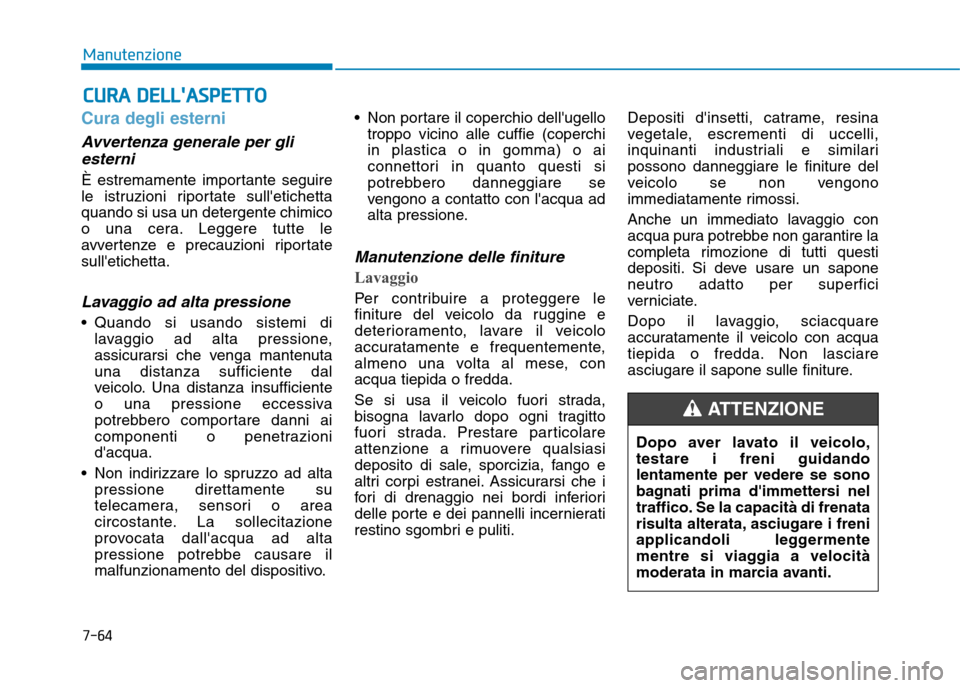

7-64
ManutenzioneC
C UU RRAA DD EELLLL''AA SSPP EETT TTOO
Cura degli esterni
Avvertenza generale per gli
esterni
È estremamente importante seguire
le istruzioni riportate sull'etichettaquando si usa un detergente chimico
o una cera. Leggere tutte le
avvertenze e precauzioni riportatesull'etichetta.
Lavaggio ad alta pressione
Quando si usando sistemi di lavaggio ad alta pressione,
assicurarsi che venga mantenutauna distanza sufficiente dal
veicolo. Una distanza insufficiente
o una pressione eccessiva
potrebbero comportare danni ai
componenti o penetrazionid'acqua.
Non indirizzare lo spruzzo ad alta pressione direttamente su
telecamera, sensori o area
circostante. La sollecitazione
provocata dall'acqua ad alta
pressione potrebbe causare il
malfunzionamento del dispositivo. Non portare il coperchio dell'ugello
troppo vicino alle cuffie (coperchiin plastica o in gomma) o ai
connettori in quanto questi si
potrebbero danneggiare se
vengono a contatto con l'acqua ad
alta pressione.
Manutenzione delle finiture
Lavaggio
Per contribuire a proteggere le
finiture del veicolo da ruggine e
deterioramento, lavare il veicolo
accuratamente e frequentemente,
almeno una volta al mese, conacqua tiepida o fredda.
Se si usa il veicolo fuori strada,
bisogna lavarlo dopo ogni tragitto
fuori strada. Prestare particolare
attenzione a rimuovere qualsiasi
deposito di sale, sporcizia, fango e
altri corpi estranei. Assicurarsi che i
fori di drenaggio nei bordi inferiori
delle porte e dei pannelli incernierati
restino sgombri e puliti. Depositi d'insetti, catrame, resina
vegetale, escrementi di uccelli,
inquinanti industriali e similaripossono danneggiare le finiture del
veicolo se non vengono
immediatamente rimossi.
Anche un immediato lavaggio con
acqua pura potrebbe non garantire la
completa rimozione di tutti questi
depositi. Si deve usare un saponeneutro adatto per superfici
verniciate.
Dopo il lavaggio, sciacquare
accuratamente il veicolo con acqua
tiepida o fredda. Non lasciare
asciugare il sapone sulle finiture.
Dopo aver lavato il veicolo,testare i freni guidandolentamente per vedere se sono
bagnati prima d'immettersi nel
traffico. Se la capacità di frenata
risulta alterata, asciugare i freni
applicandoli leggermente
mentre si viaggia a velocità
moderata in marcia avanti.
ATTENZIONE

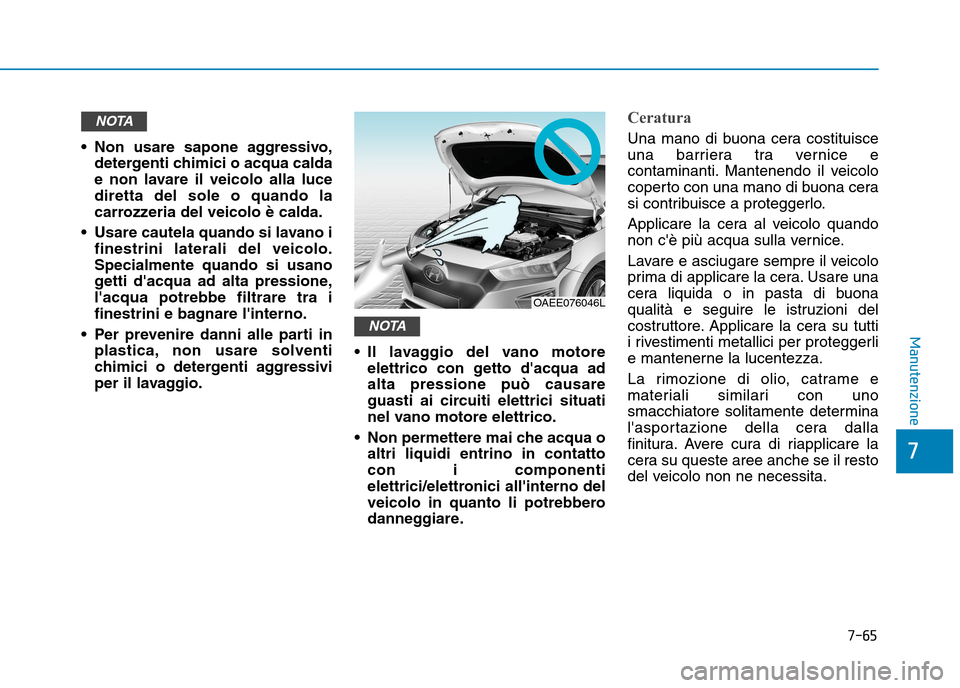

7-65
7
Manutenzione
Non usare sapone aggressivo,detergenti chimici o acqua calda
e non lavare il veicolo alla lucediretta del sole o quando la
carrozzeria del veicolo è calda.
Usare cautela quando si lavano i finestrini laterali del veicolo.Specialmente quando si usano
getti d'acqua ad alta pressione,l'acqua potrebbe filtrare tra i
finestrini e bagnare l'interno.
Per prevenire danni alle parti in plastica, non usare solventi
chimici o detergenti aggressivi
per il lavaggio. Il lavaggio del vano motore
elettrico con getto d'acqua adalta pressione può causare
guasti ai circuiti elettrici situati
nel vano motore elettrico.
Non permettere mai che acqua o altri liquidi entrino in contattocon i componenti
elettrici/elettronici all'interno del
veicolo in quanto li potrebbero
danneggiare.
Ceratura
Una mano di buona cera costituisce
una barriera tra vernice e
contaminanti. Mantenendo il veicolo
coperto con una mano di buona cera
si contribuisce a proteggerlo.
Applicare la cera al veicolo quando
non c'è più acqua sulla vernice.
Lavare e asciugare sempre il veicolo
prima di applicare la cera. Usare una
cera liquida o in pasta di buona
qualità e seguire le istruzioni del
costruttore. Applicare la cera su tutti
i rivestimenti metallici per proteggerli
e mantenerne la lucentezza.
La rimozione di olio, catrame e
materiali similari con uno
smacchiatore solitamente determina
l'asportazione della cera dalla
finitura. Avere cura di riapplicare la
cera su queste aree anche se il resto
del veicolo non ne necessita.
NOTA
NOTA
OAEE076046L

7-66
Manutenzione
La rimozione di polvere o sporcodalla carrozzeria mediante
strofinamento con un pannoasciutto graffierà la finitura.
Non usare pagliette in acciaio, detergenti abrasivi o detergenti
aggressivi ad alto contenuto di
agenti alcalini o caustici sulle
parti in alluminio cromato e
anodizzato. Ciò potrebbe
danneggiare il rivestimento
protettivo e scolorire o deteriorare
la vernice.
Riparazione di danni alle
finiture
Rigature profonde o scheggiature
della superficie verniciata devono
essere prontamente riparate. Ilmetallo esposto tenderà ad
arrugginire rapidamente facendo
lievitare il costo della riparazione. Se il veicolo è danneggiato enecessita di riparazioni o
sostituzioni di metalli, assicurarsi
che il carrozziere applichi
materiali anticorrosione alle parti
riparate o sostituite.
Manutenzione del metallo lucido
Per rimuovere catrame e insetti,
usare uno smacchiatore, non un
raschietto o altri oggetti acuminati.
Per proteggere le superfici delle parti in metallo lucido dalla
corrosione, applicare un
rivestimento di cera o di agente
protettivo per cromature estrofinare per ottenere un alto
grado di lucentezza.
Durante il periodo invernale o in aree costiere, proteggere le parti inmetallo lucido applicando un
rivestimento di cera o agente
protettivo si maggior spessore. Se
necessario, applicare un
rivestimento di vaselina non
corrosiva o altro composto
protettivo sulle parti.
Manutenzione del sottoscocca
I materiali corrosivi usati per
sciogliere ghiaccio e neve e per
rimuovere la polvere possono
raccogliersi sul sottoscocca. Se
questi materiali non vengono
rimossi, potrebbe verificarsi
un'accelerazione della formazione di
ruggine sulle parti del sottoscocca
come linee del combustibile, telaio,
pianale e sistema di scarico,
nonostante questi siano stati trattati
con protezione antiruggine.
Lavare accuratamente il sottoscocca
e i passaruota del veicolo con acqua
tiepida o fredda una volta al mese,
dopo ogni guida fuori strada e ogni
fine inverno. Prestare particolareattenzione a queste aree poiché
risulta difficile poter scorgere tutto il
fango e lo sporco. Limitandosi a
bagnare la sporcizia della strada
senza rimuoverla, si avranno più
danni che vantaggi. I bordi inferiori di
porte, pannelli incernierati ed
elementi del telaio hanno fori di
drenaggio che non devono essere
ostruiti dallo sporco; un deposito diacqua in queste aree può causare la
formazione di ruggine.
NOTANOTA
