Hyundai Ioniq Electric 2017 Manuel du propriétaire (in French)

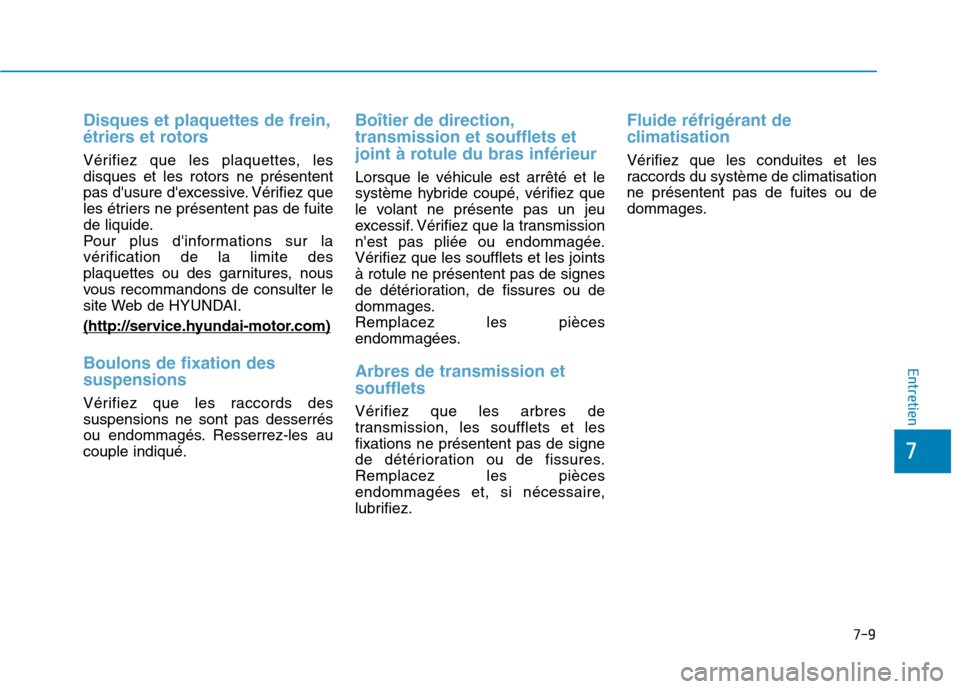

7-9
7
Entretien
Disques et plaquettes de frein,
étriers et rotors
Vérifiez que les plaquettes, les disques et les rotors ne présentent
pas d'usure d'excessive. Vérifiez que
les étriers ne présentent pas de fuite
de liquide.
Pour plus d'informations sur la
vérification de la limite des
plaquettes ou des garnitures, nous
vous recommandons de consulter le
site Web de HYUNDAI. (http://ser
vice.hyundai-motor.com)
Boulons de fixation des suspensions
Vérifiez que les raccords des suspensions ne sont pas desserrés
ou endommagés. Resserrez-les aucouple indiqué.
Boîtier de direction, transmission et soufflets et
joint à rotule du bras inférieur
Lorsque le véhicule est arrêté et le
système hybride coupé, vérifiez que
le volant ne présente pas un jeu
excessif. Vérifiez que la transmission
n'est pas pliée ou endommagée.
Vérifiez que les soufflets et les jointsà rotule ne présentent pas de signes
de détérioration, de fissures ou de
dommages.Remplacez les pièces
endommagées.
Arbres de transmission et soufflets
Vérifiez que les arbres de
transmission, les soufflets et lesfixations ne présentent pas de signe
de détérioration ou de fissures.Remplacez les pièces
endommagées et, si nécessaire,
lubrifiez.
Fluide réfrigérant de
climatisation
Vérifiez que les conduites et les
raccords du système de climatisationne présentent pas de fuites ou de
dommages.

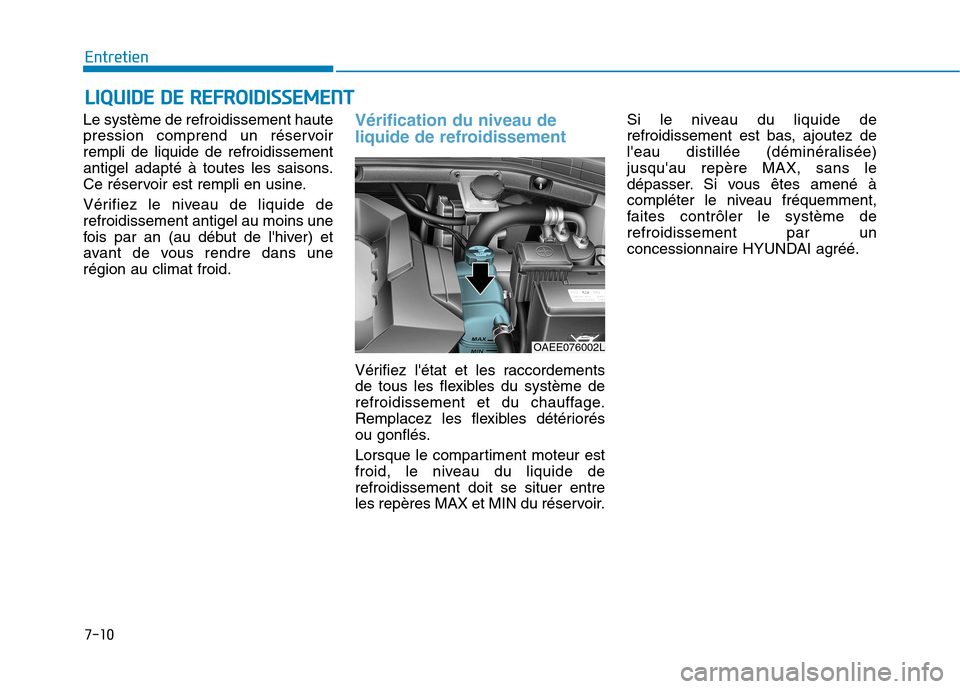

7-10
EntretienL
L IIQQ UUIIDD EE DD EE RR EEFFRR OO IIDD IISS SS EE MM EENN TT
Le système de refroidissement haute
pression comprend un réservoirrempli de liquide de refroidissement
antigel adapté à toutes les saisons.
Ce réservoir est rempli en usine.
Vérifiez le niveau de liquide de refroidissement antigel au moins une
fois par an (au début de l'hiver) et
avant de vous rendre dans unerégion au climat froid.Vérification du niveau de
liquide de refroidissement
Vérifiez l'état et les raccordements
de tous les flexibles du système de
refroidissement et du chauffage.
Remplacez les flexibles détériorés
ou gonflés.
Lorsque le compartiment moteur est
froid, le niveau du liquide derefroidissement doit se situer entre
les repères MAX et MIN du réservoir. Si le niveau du liquide de
refroidissement est bas, ajoutez de
l'eau distillée (déminéralisée)jusqu'au repère MAX, sans le
dépasser. Si vous êtes amené à
compléter le niveau fréquemment,
faites contrôler le système derefroidissement par un
concessionnaire HYUNDAI agréé.
OAEE076002L

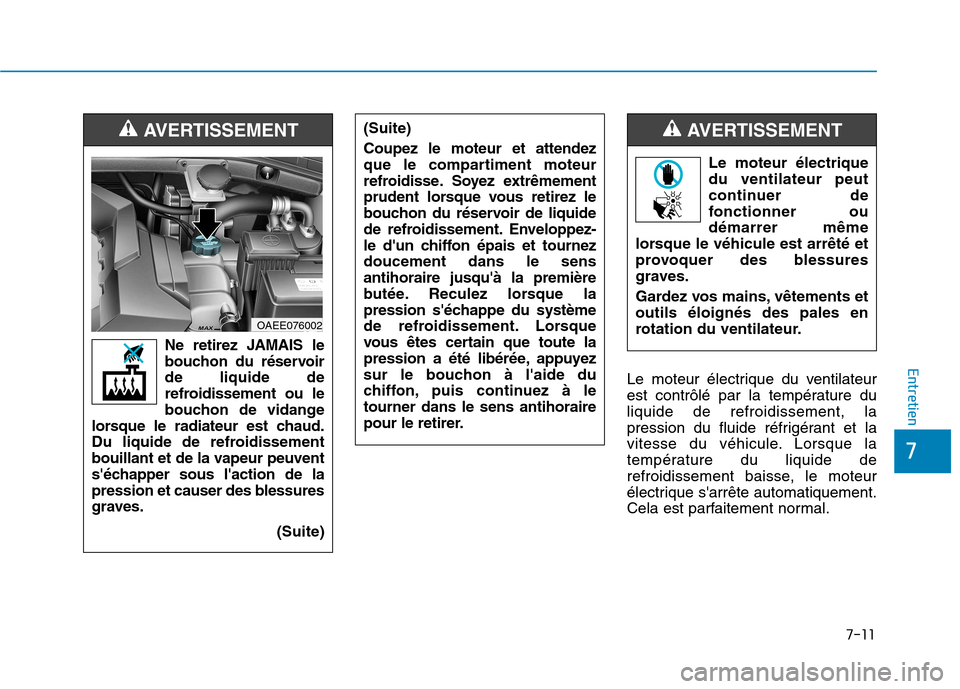

7-11
7
Entretien
Le moteur électrique du ventilateur
est contrôlé par la température duliquide de refroidissement, la
pression du fluide réfrigérant et la
vitesse du véhicule. Lorsque la
température du liquide de
refroidissement baisse, le moteur
électrique s'arrête automatiquement.
Cela est parfaitement normal.
Ne retirez JAMAIS le
bouchon du réservoirde liquide de
refroidissement ou le
bouchon de vidange
lorsque le radiateur est chaud.
Du liquide de refroidissement
bouillant et de la vapeur peuvent
s'échapper sous l'action de la
pression et causer des blessures
graves.
(Suite)
AVERTISSEMENT
OAEE076002(Suite) Coupez le moteur et attendez
que le compartiment moteur
refroidisse. Soyez extrêmement
prudent lorsque vous retirez le
bouchon du réservoir de liquide
de refroidissement. Enveloppez-
le d'un chiffon épais et tournezdoucement dans le sensantihoraire jusqu'à la première
butée. Reculez lorsque la
pression s'échappe du système
de refroidissement. Lorsque
vous êtes certain que toute la
pression a été libérée, appuyez
sur le bouchon à l'aide du
chiffon, puis continuez à letourner dans le sens antihoraire
pour le retirer.
Le moteur électrique du ventilateur peut
continuer de
fonctionner oudémarrer même
lorsque le véhicule est arrêté et
provoquer des blessures
graves.
Gardez vos mains, vêtements et outils éloignés des pales en
rotation du ventilateur.
AVERTISSEMENT

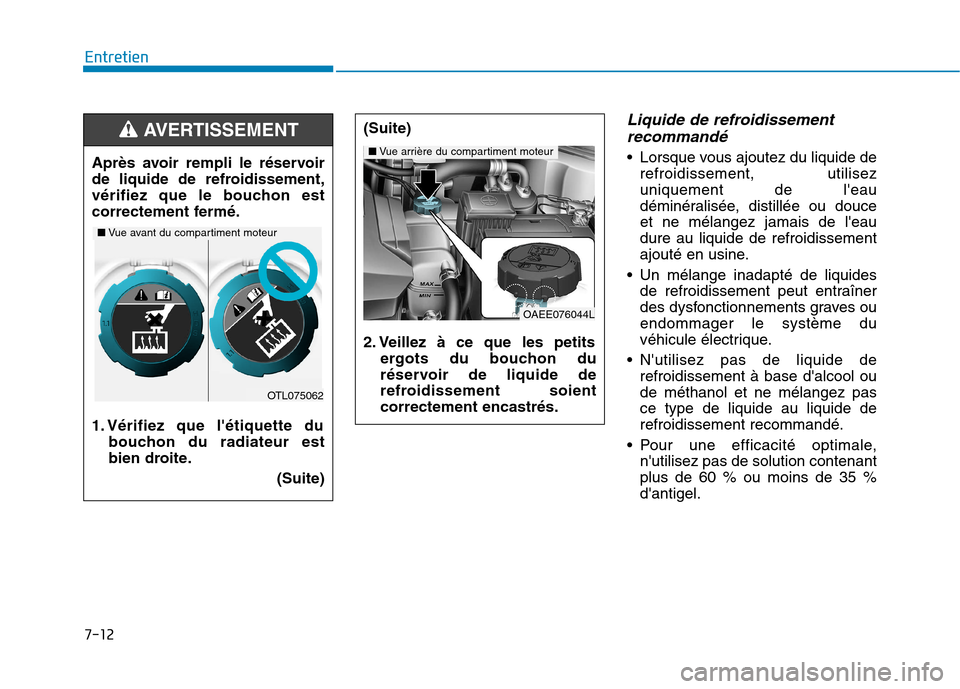

7-12
Entretien
Liquide de refroidissementrecommandé
Lorsque vous ajoutez du liquide de refroidissement, utilisez uniquement de l'eau
déminéralisée, distillée ou douceet ne mélangez jamais de l'eaudure au liquide de refroidissement
ajouté en usine.
Un mélange inadapté de liquides de refroidissement peut entraîner
des dysfonctionnements graves ouendommager le système du
véhicule électrique.
N'utilisez pas de liquide de refroidissement à base d'alcool oude méthanol et ne mélangez pasce type de liquide au liquide derefroidissement recommandé.
Pour une efficacité optimale, n'utilisez pas de solution contenantplus de 60 % ou moins de 35 %d'antigel.
Après avoir rempli le réservoir
de liquide de refroidissement,
vérifiez que le bouchon est
correctement fermé.
1. Vérifiez que l'étiquette du
bouchon du radiateur est
bien droite.
(Suite)
AVERTISSEMENT
OTL075062
■Vue avant du compartiment moteur (Suite)
2. Veillez à ce que les petits
ergots du bouchon du
réservoir de liquide de
refroidissement soientcorrectement encastrés.
OAEE076044L
■Vue arrière du compartiment moteur

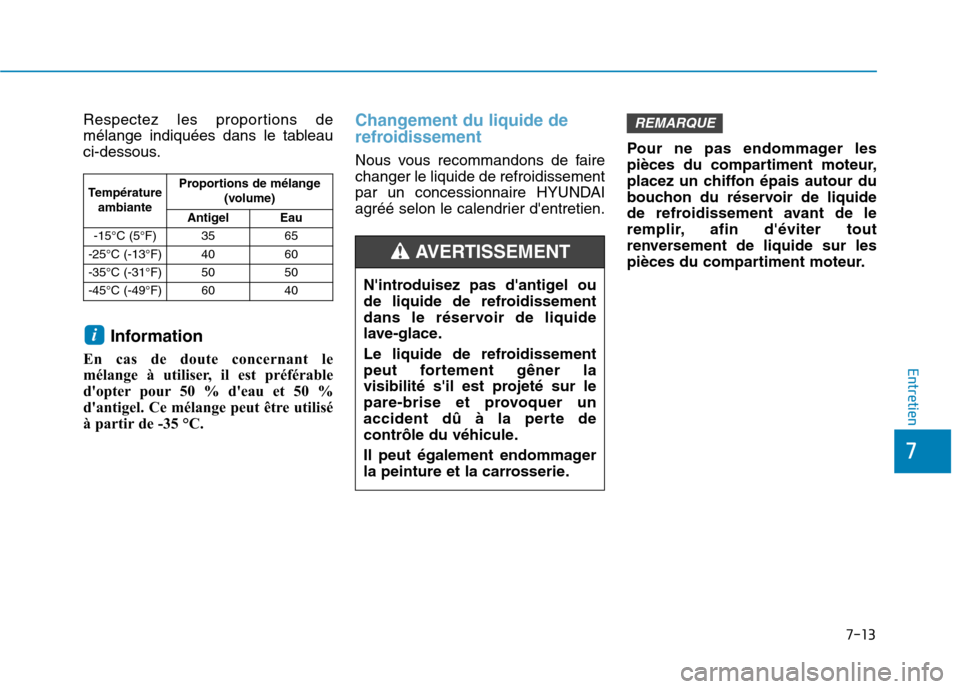

7-13
7
Entretien
Respectez les proportions de
mélange indiquées dans le tableau
ci-dessous.Information
En cas de doute concernant le
mélange à utiliser, il est préférable
d'opter pour 50 % d'eau et 50 %
d'antigel. Ce mélange peut être utilisé
à partir de -35 °C.Changement du liquide de
refroidissement
Nous vous recommandons de faire changer le liquide de refroidissement
par un concessionnaire HYUNDAI
agréé selon le calendrier d'entretien. Pour ne pas endommager les
pièces du compartiment moteur,
placez un chiffon épais autour du
bouchon du réservoir de liquide
de refroidissement avant de le
remplir, afin d'éviter tout
renversement de liquide sur les
pièces du compartiment moteur.
REMARQUE
i
Température
ambiante Proportions de mélange
(volume)
Antigel Eau
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
N'introduisez pas d'antigel ou
de liquide de refroidissement
dans le réservoir de liquide
lave-glace.
Le liquide de refroidissement
peut fortement gêner la
visibilité s'il est projeté sur le
pare-brise et provoquer un
accident dû à la perte de
contrôle du véhicule.
Il peut également endommager
la peinture et la carrosserie.
AVERTISSEMENT

LLIIQQ UUIIDD EE DD EE FF RR EEIINN

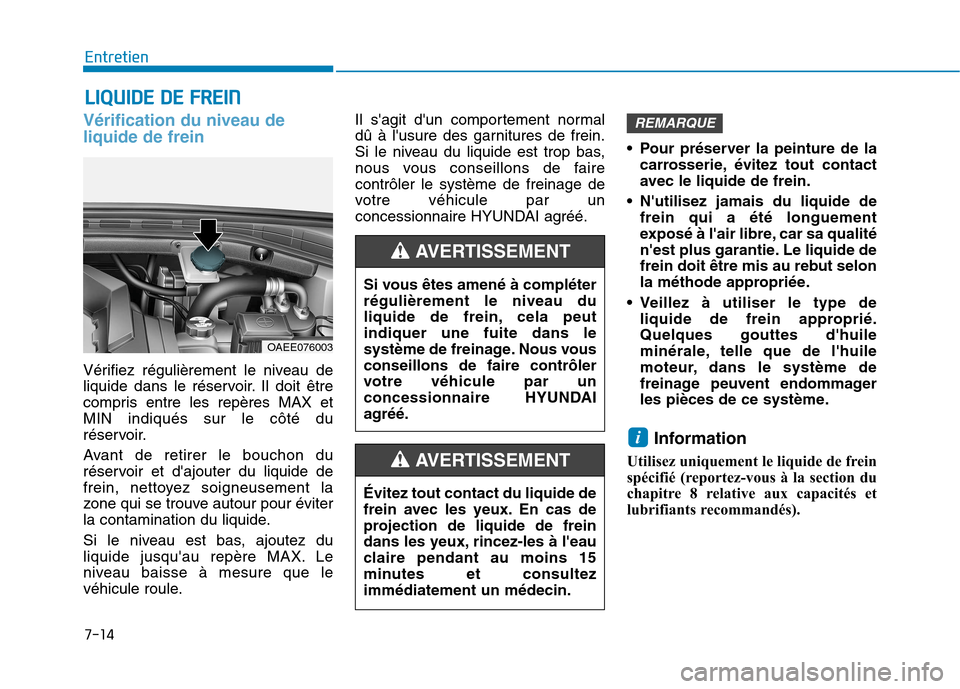

7-14
Entretien
Vérification du niveau de liquide de frein
Vérifiez régulièrement le niveau de
liquide dans le réservoir. Il doit être
compris entre les repères MAX etMIN indiqués sur le côté du
réservoir.
Avant de retirer le bouchon du
réservoir et d'ajouter du liquide de
frein, nettoyez soigneusement la
zone qui se trouve autour pour éviter
la contamination du liquide.
Si le niveau est bas, ajoutez du
liquide jusqu'au repère MAX. Le
niveau baisse à mesure que le
véhicule roule. Il s'agit d'un comportement normal
dû à l'usure des garnitures de frein.
Si le niveau du liquide est trop bas,
nous vous conseillons de fairecontrôler le système de freinage de
votre véhicule par un
concessionnaire HYUNDAI agréé.
Pour préserver la peinture de la
carrosserie, évitez tout contact
avec le liquide de frein.
N'utilisez jamais du liquide de frein qui a été longuement
exposé à l'air libre, car sa qualité
n'est plus garantie. Le liquide de
frein doit être mis au rebut selon
la méthode appropriée.
Veillez à utiliser le type de liquide de frein approprié.Quelques gouttes d'huile
minérale, telle que de l'huile
moteur, dans le système de
freinage peuvent endommager
les pièces de ce système.
Information
Utilisez uniquement le liquide de frein
spécifié (reportez-vous à la section du
chapitre 8 relative aux capacités et
lubrifiants recommandés).
i
REMARQUE
OAEE076003 Si vous êtes amené à compléter régulièrement le niveau du
liquide de frein, cela peutindiquer une fuite dans le
système de freinage. Nous vousconseillons de faire contrôler
votre véhicule par un
concessionnaire HYUNDAI
agréé.
AVERTISSEMENT
Évitez tout contact du liquide de
frein avec les yeux. En cas de
projection de liquide de frein
dans les yeux, rincez-les à l'eau
claire pendant au moins 15
minutes et consultezimmédiatement un médecin.
AVERTISSEMENT

7-15
7
Entretien
LLIIQQ UUIIDD EE LL AA VVEE--GG LLAA CCEE
Vérification du niveau de
liquide lave-glace
Vérifiez le niveau du liquide lave-
glace dans le réservoir et ajoutez-en
si nécessaire. Vous pouvez utiliser
de l'eau plate si vous ne disposez
pas de liquide lave-glace.Cependant, utilisez un produit
nettoyant antigel si le climat est froidafin d'éviter le gel. Pour éviter les blessures
graves, voire mortelles, prenez
les précautions suivantes
lorsque vous manipulez du
liquide lave-glace :
N'introduisez pas d'antigel ou
de liquide de refroidissement
dans le réservoir de liquide
lave-glace. Le liquide de
refroidissement peut
fortement gêner la visibilité
s'il est projeté sur le pare-
brise et provoquer un
accident dû à la perte decontrôle du véhicule ou
endommager la peinture et la
carrosserie.
Tenez le liquide lave-glace et
le réservoir éloignés de toute
source de flammes ou
d'étincelles. Le liquide lave-glace peu contenir de l'alcool
et peut prendre feu.
(Suite)
(Suite)
Évitez toute ingestion de
liquide lave-glace et tout
contact avec la peau. Le
liquide lave-glace est toxiquepour l'homme et les animaux.
Tenez le liquide lave-glace éloigné des enfants et desanimaux.
AVERTISSEMENT
OAEE076004

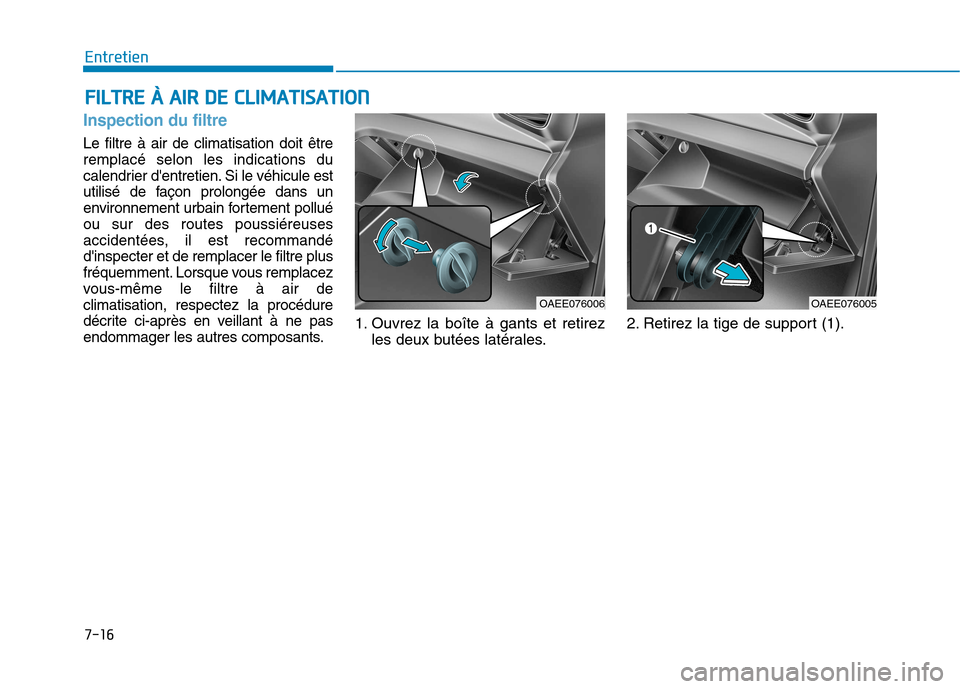

7-16
EntretienF
F IILL TT RR EE ÀÀ AA IIRR DD EE CC LLIIMM AATTIISS AA TTIIOO NN
Inspection du filtre
Le filtre à air de climatisation doit être remplacé selon les indications du
calendrier d'entretien. Si le véhicule est
utilisé de façon prolongée dans un
environnement urbain fortement polluéou sur des routes poussiéreuses
accidentées, il est recommandéd'inspecter et de remplacer le filtre plus
fréquemment. Lorsque vous remplacez
vous-même le filtre à air declimatisation, respectez la procédure
décrite ci-après en veillant à ne pas
endommager les autres composants.
1. Ouvrez la boîte à gants et retirez
les deux butées latérales. 2. Retirez la tige de support (1).
OAEE076005OAEE076006

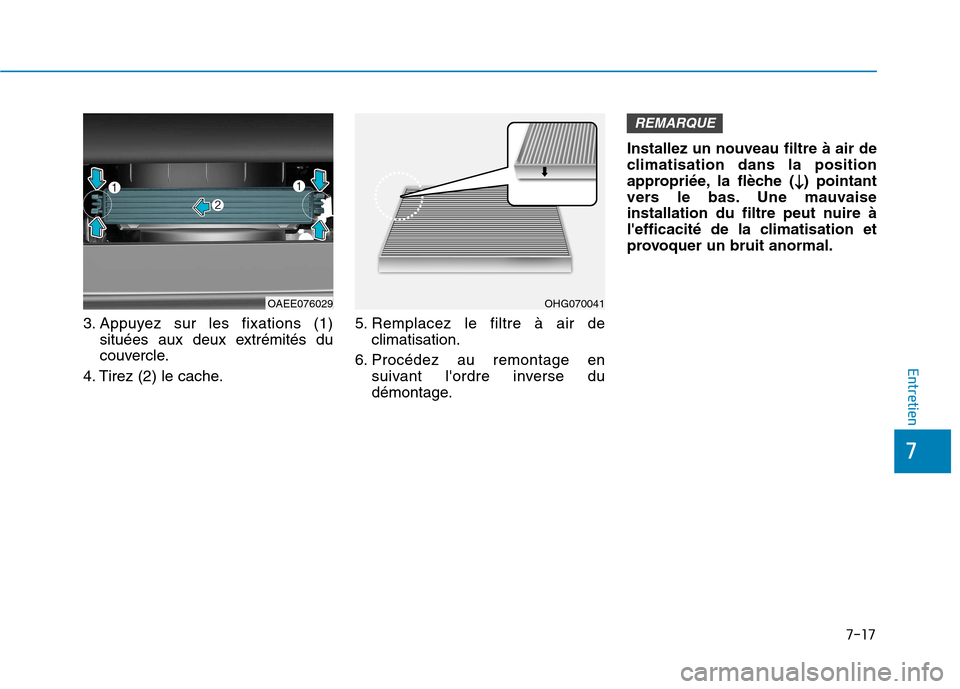

7-17
7
Entretien
3. Appuyez sur les fixations (1)situées aux deux extrémités du
couvercle.
4. Tirez (2) le cache. 5. Remplacez le filtre à air de
climatisation.
6. Procédez au remontage en suivant l'ordre inverse du
démontage. Installez un nouveau filtre à air de
climatisation dans la position
appropriée, la flèche (

) pointant
vers le bas. Une mauvaise
installation du filtre peut nuire à
l'efficacité de la climatisation et
provoquer un bruit anormal.
REMARQUE
OHG070041OAEE076029

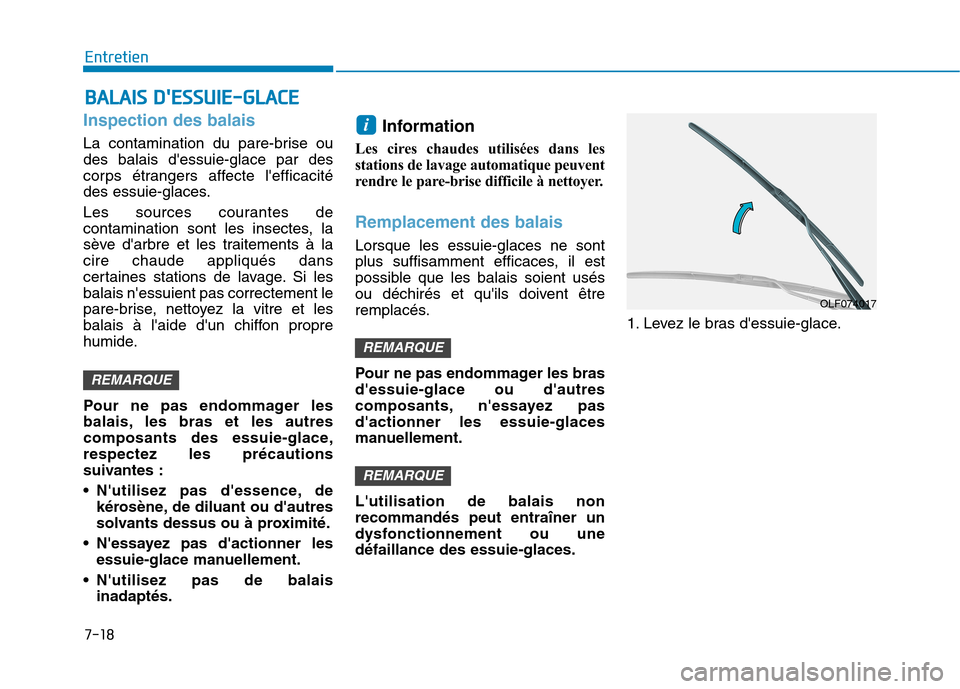

7-18
EntretienB
B AA LLAA IISS DD ''EE SSSSUU IIEE --GG LLAA CCEE
Inspection des balais
La contamination du pare-brise ou des balais d'essuie-glace par des
corps étrangers affecte l'efficacité
des essuie-glaces.
Les sources courantes de
contamination sont les insectes, la
sève d'arbre et les traitements à lacire chaude appliqués dans
certaines stations de lavage. Si lesbalais n'essuient pas correctement le
pare-brise, nettoyez la vitre et les
balais à l'aide d'un chiffon propre
humide.
Pour ne pas endommager les
balais, les bras et les autres
composants des essuie-glace,respectez les précautions
suivantes :
N'utilisez pas d'essence, de
kérosène, de diluant ou d'autres
solvants dessus ou à proximité.
N'essayez pas d'actionner les essuie-glace manuellement.
N'utilisez pas de balais inadaptés. Information
Les cires chaudes utilisées dans les
stations de lavage automatique peuvent
rendre le pare-brise difficile à nettoyer.
Remplacement des balais
Lorsque les essuie-glaces ne sont
plus suffisamment efficaces, il est
possible que les balais soient usés
ou déchirés et qu'ils doivent être
remplacés.
Pour ne pas endommager les bras d'essuie-glace ou d'autres
composants, n'essayez pasd'actionner les essuie-glaces
manuellement. L'utilisation de balais non recommandés peut entraîner un
dysfonctionnement ou unedéfaillance des essuie-glaces. 1. Levez le bras d'essuie-glace.
REMARQUE
REMARQUE
i
REMARQUE
OLF074017
