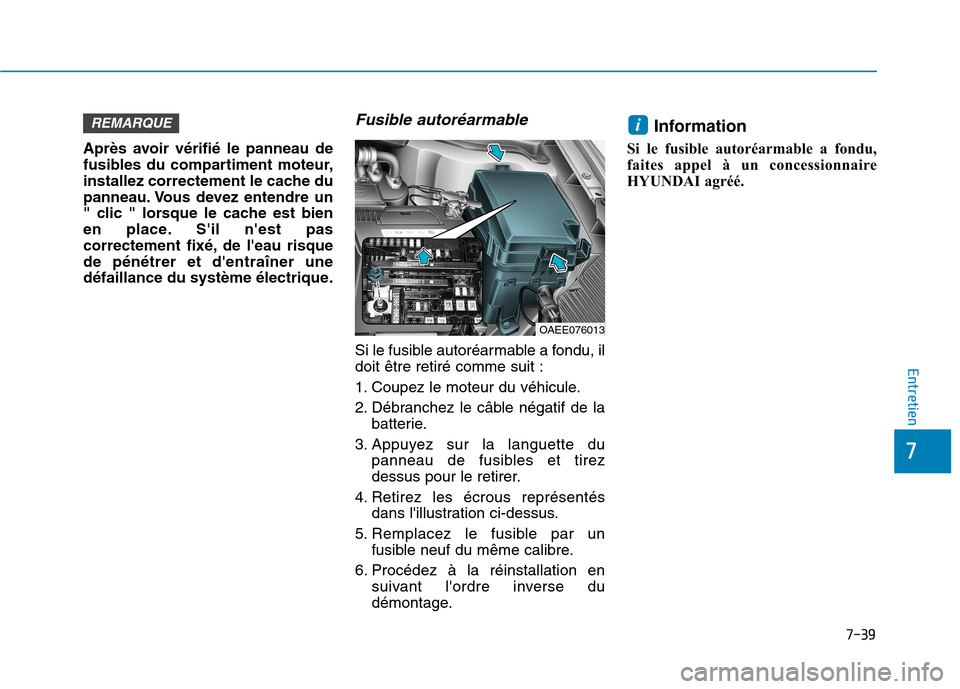

7-39
Entretien
Après avoir vérifié le panneau de
fusibles du compartiment moteur,
installez correctement le cache du
panneau. Vous devez entendre un
" clic " lorsque le cache est bien
en place. S'il n'est pas
correctement fixé, de l'eau risquede pénétrer et d'entraîner une
défaillance du système électrique.
Fusible autoréarmable
Si le fusible autoréarmable a fondu, ildoit être retiré comme suit :
1. Coupez le moteur du véhicule.
2. Débranchez le câble négatif de labatterie.
3. Appuyez sur la languette du panneau de fusibles et tirez
dessus pour le retirer.
4. Retirez les écrous représentés dans l'illustration ci-dessus.
5. Remplacez le fusible par un fusible neuf du même calibre.
6. Procédez à la réinstallation en suivant l'ordre inverse du
démontage. Information
Si le fusible autoréarmable a fondu,
faites appel à un concessionnaire
HYUNDAI agréé.
iREMARQUE
OAEE076013
7

7-40
Entretien
Description du panneau de
fusibles/relais
Panneau de fusibles du tableaude bord
Une étiquette apposée sur la face
intérieure des couvercles des
panneaux de fusibles/relais indiquele nom et la capacité des
fusibles/relais.
Information
Certaines descriptions du panneau de fusibles contenues dans ce manuel ne sont
peut-être pas applicables à votre véhicule. Les informations fournies sont
exactes au moment de l'impression. Lorsque vous vérifiez le panneau de fusibles
de votre véhicule, reportez-vous à l'étiquette.
i
OAEE076047L
OAEE076014

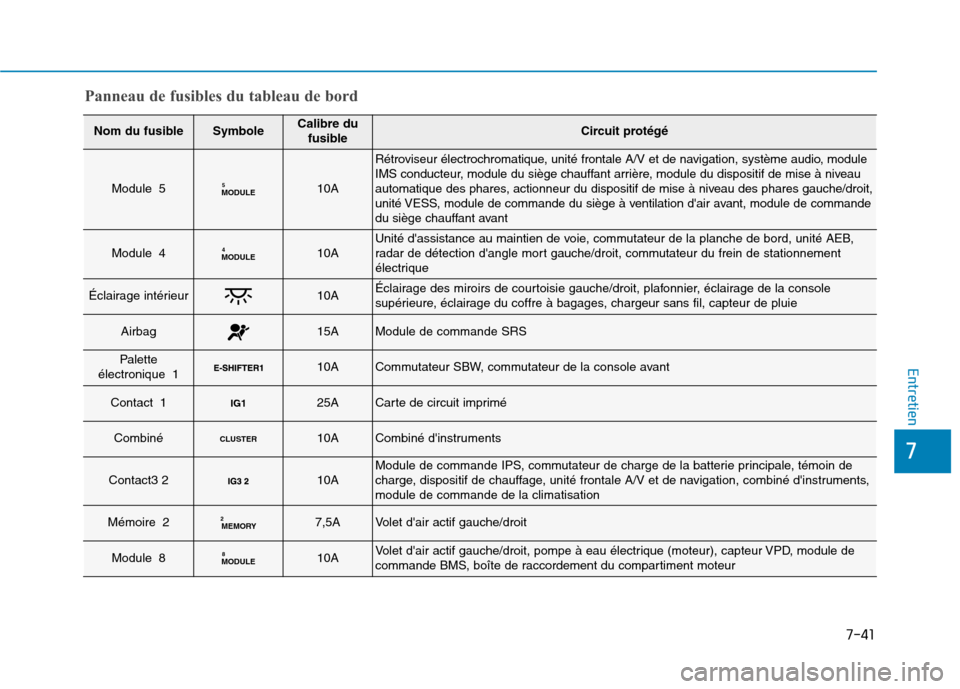

7-41
7
Entretien
Panneau de fusibles du tableau de bord
Nom du fusibleSymboleCalibre dufusibleCircuit protégé
Module 5MODULE510A
Rétroviseur électrochromatique, unité frontale A/V et de navigation, système audio, module
IMS conducteur, module du siège chauffant arrière, module du dispositif de mise à niveau
automatique des phares, actionneur du dispositif de mise à niveau des phares gauche/droit,
unité VESS, module de commande du siège à ventilation d'air avant, module de commande
du siège chauffant avant
Module 4MODULE410AUnité d'assistance au maintien de voie, commutateur de la planche de bord, unité AEB,
radar de détection d'angle mort gauche/droit, commutateur du frein de stationnement
électrique
Éclairage intérieur10AÉclairage des miroirs de courtoisie gauche/droit, plafonnier, éclairage de la console
supérieure, éclairage du coffre à bagages, chargeur sans fil, capteur de pluie
Airbag15AModule de commande SRS
Palette
électronique 110ACommutateur SBW, commutateur de la console avant
Contact 1IG125ACarte de circuit imprimé
CombinéCLU STER10ACombiné d'instruments
Contact3 210AModule de commande IPS, commutateur de charge de la batterie principale, témoin de
charge, dispositif de chauffage, unité frontale A/V et de navigation, combiné d'instruments,module de commande de la climatisation
Mémoire 2MEMORY
27,5AVolet d'air actif gauche/droit
Module 8MODULE 810AVolet d'air actif gauche/droit, pompe à eau électrique (moteur), capteur VPD, module de
commande BMS, boîte de raccordement du compartiment moteur

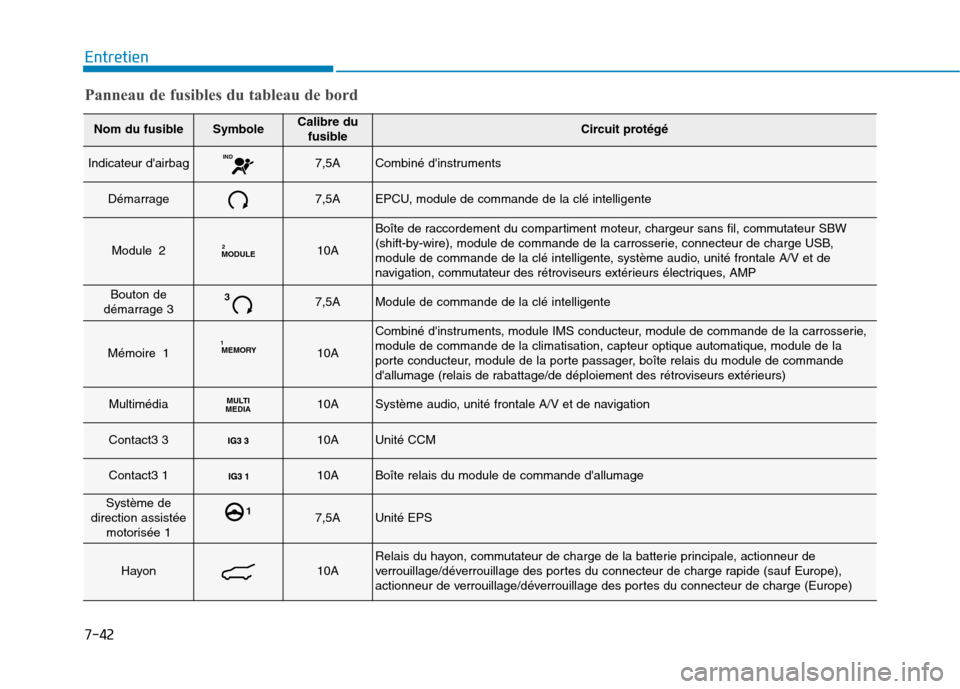

7-42
Entretien
Nom du fusibleSymboleCalibre dufusibleCircuit protégé
Indicateur d'airbagIND7,5ACombiné d'instruments
Démarrage7,5AEPCU, module de commande de la clé intelligente
Module 2MODULE210A
Boîte de raccordement du compartiment moteur, chargeur sans fil, commutateur SBW
(shift-by-wire), module de commande de la carrosserie, connecteur de charge USB,
module de commande de la clé intelligente, système audio, unité frontale A/V et de
navigation, commutateur des rétroviseurs extérieurs électriques, AMP
Bouton de
démarrage 337,5AModule de commande de la clé intelligente
Mémoire 1MEMORY
110A
Combiné d'instruments, module IMS conducteur, module de commande de la carrosserie,
module de commande de la climatisation, capteur optique automatique, module de la
porte conducteur, module de la porte passager, boîte relais du module de commande
d'allumage (relais de rabattage/de déploiement des rétroviseurs extérieurs)
MultimédiaMULTI
MEDIA10ASystème audio, unité frontale A/V et de navigation
Contact3 310AUnité CCM
Contact3 110ABoîte relais du module de commande d'allumage
Système de
direction assistée motorisée 117,5AUnité EPS
Hayon10ARelais du hayon, commutateur de charge de la batterie principale, actionneur de
verrouillage/déverrouillage des portes du connecteur de charge rapide (sauf Europe),
actionneur de verrouillage/déverrouillage des portes du connecteur de charge (Europe)
Panneau de fusibles du tableau de bord

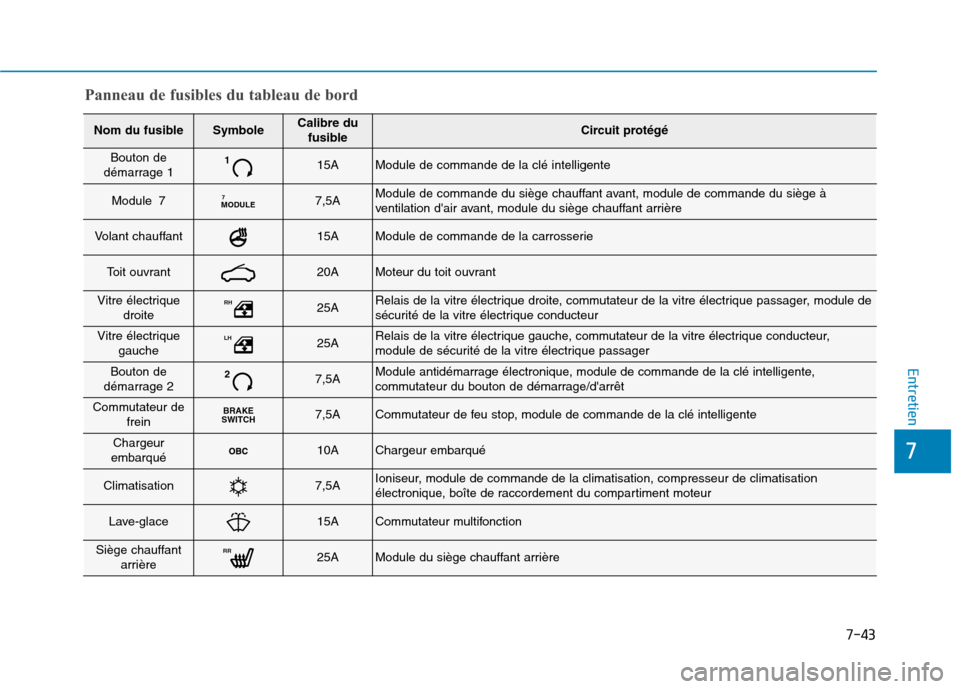

7-43
7
Entretien
Nom du fusibleSymboleCalibre dufusibleCircuit protégé
Bouton de
démarrage 1115AModule de commande de la clé intelligente
Module 7MODULE 77,5AModule de commande du siège chauffant avant, module de commande du siège à
ventilation d'air avant, module du siège chauffant arrière
Volant chauffant15AModule de commande de la carrosserie
Toit ouvrant20AMoteur du toit ouvrant
Vitre électrique
droiteRH25ARelais de la vitre électrique droite, commutateur de la vitre électrique passager, module de
sécurité de la vitre électrique conducteur
Vitre électriquegaucheLH25ARelais de la vitre électrique gauche, commutateur de la vitre électrique conducteur,
module de sécurité de la vitre électrique passager
Bouton de
démarrage 227,5AModule antidémarrage électronique, module de commande de la clé intelligente,
commutateur du bouton de démarrage/d'arrêt
Commutateur de freinBRAKE
S WITCH7,5ACommutateur de feu stop, module de commande de la clé intelligente
Chargeur
embarqué10AChargeur embarqué
Climatisation7,5AIoniseur, module de commande de la climatisation, compresseur de climatisation
électronique, boîte de raccordement du compartiment moteur
Lave-glace15ACommutateur multifonction
Siège chauffant arrièreRR25AModule du siège chauffant arrière
Panneau de fusibles du tableau de bord

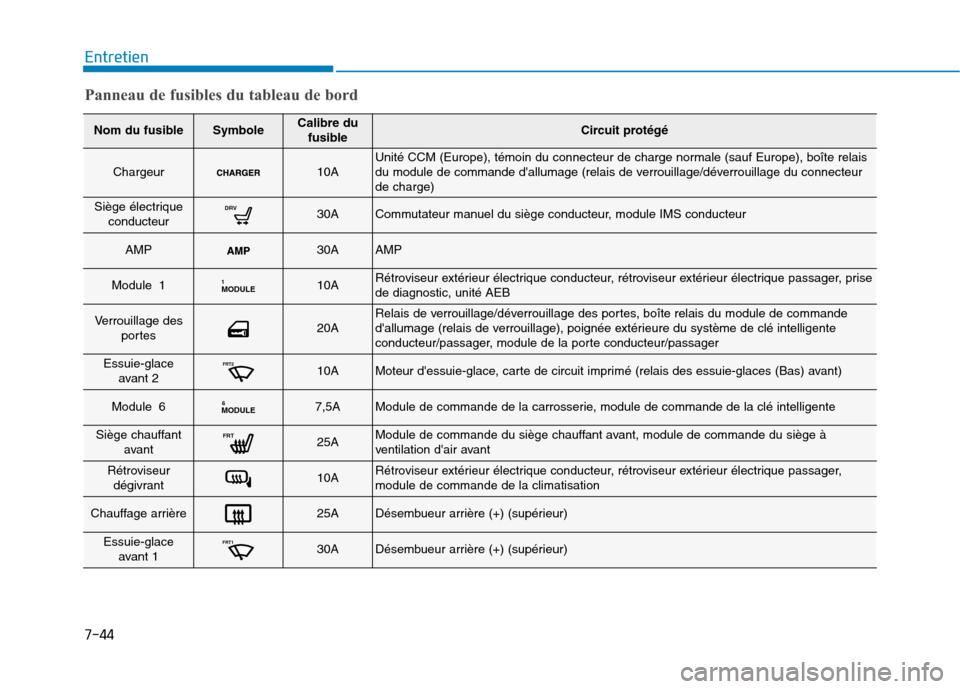

7-44
Entretien
Nom du fusibleSymboleCalibre dufusibleCircuit protégé
Chargeur10AUnité CCM (Europe), témoin du connecteur de charge normale (sauf Europe), boîte relais
du module de commande d'allumage (relais de verrouillage/déverrouillage du connecteurde charge)
Siège électrique conducteurDRV30ACommutateur manuel du siège conducteur, module IMS conducteur
AMP30AAMP
Module 1MODULE110ARétroviseur extérieur électrique conducteur, rétroviseur extérieur électrique passager, prise
de diagnostic, unité AEB
Verrouillage des
portes20ARelais de verrouillage/déverrouillage des portes, boîte relais du module de commande
d'allumage (relais de verrouillage), poignée extérieure du système de clé intelligente
conducteur/passager, module de la porte conducteur/passager
Essuie-glace avant 2FRT210AMoteur d'essuie-glace, carte de circuit imprimé (relais des essuie-glaces (Bas) avant)
Module 6MODULE67,5AModule de commande de la carrosserie, module de commande de la clé intelligente
Siège chauffant
avantFRT25AModule de commande du siège chauffant avant, module de commande du siège à
ventilation d'air avant
Rétroviseurdégivrant10ARétroviseur extérieur électrique conducteur, rétroviseur extérieur électrique passager, module de commande de la climatisation
Chauffage arrière25ADésembueur arrière (+) (supérieur)
Essuie-glace avant 1FRT130ADésembueur arrière (+) (supérieur)
Panneau de fusibles du tableau de bord

7-45
7
Entretien
Panneau de fusibles ducompartiment moteur
Une étiquette apposée sur la face
intérieure des couvercles des
panneaux de fusibles/relais indiquele nom et la capacité des
fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
i
OAEE076016
OAEE076048L

7-46
Entretien
Panneau de fusibles du compartiment moteur
TypeSymboleCalibre dufusibleCircuit protégé
Fusible
autoréarmable
MAIN150AConvertisseur CC-CC basse tension, boîte de raccordement du compartiment moteur
560ACarte de circuit imprimé
260AIGPM
360AIGPM
450AIGPM
60ABoîte de raccordement du compartiment moteur
40ABoîte de raccordement du compartiment moteur
40ABoîte de raccordement du compartiment moteur
IG140ABoîte de raccordement du compartiment moteur
IG240ABoîte de raccordement du compartiment moteur
180AUnité EPS

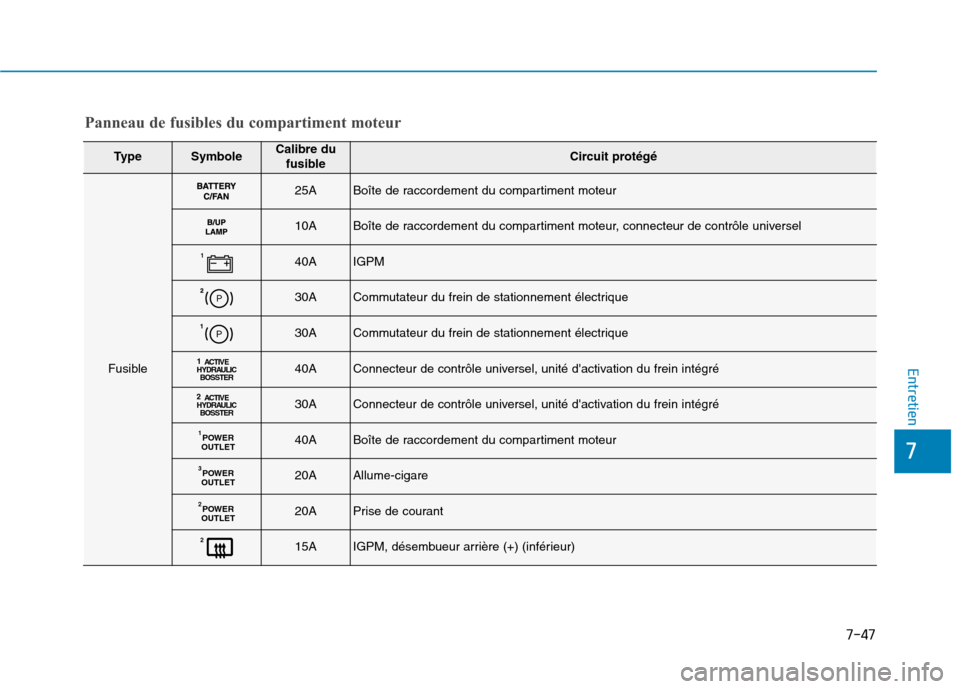

7-47
7
Entretien
TypeSymboleCalibre dufusibleCircuit protégé
Fusible
25ABoîte de raccordement du compartiment moteur
10ABoîte de raccordement du compartiment moteur, connecteur de contrôle universel
140AIGPM
30ACommutateur du frein de stationnement électrique
30ACommutateur du frein de stationnement électrique
1ACTIVE
HYDRAULIC BO SSTER40AConnecteur de contrôle universel, unité d'activation du frein intégré
2
ACTIVE
HYDRAULIC BO SSTER30AConnecteur de contrôle universel, unité d'activation du frein intégré
POWER
OUTLET140ABoîte de raccordement du compartiment moteur
POWER
OUTLET
320AAllume-cigare
POWER
OUTLET
220APrise de courant
215AIGPM, désembueur arrière (+) (inférieur)
Panneau de fusibles du compartiment moteur

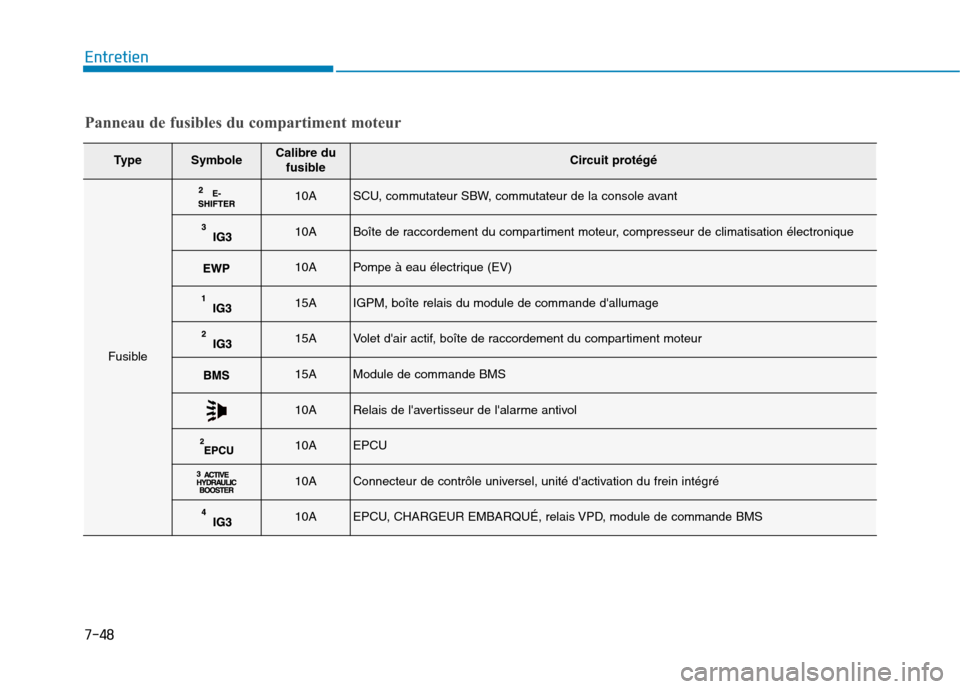

7-48
Entretien
TypeSymboleCalibre dufusibleCircuit protégé
Fusible
10ASCU, commutateur SBW, commutateur de la console avant
10ABoîte de raccordement du compartiment moteur, compresseur de climatisation électronique
10APompe à eau électrique (EV)
15AIGPM, boîte relais du module de commande d'allumage
15AVolet d'air actif, boîte de raccordement du compartiment moteur
15AModule de commande BMS
10ARelais de l'avertisseur de l'alarme antivol
10AEPCU
10AConnecteur de contrôle universel, unité d'activation du frein intégré
10AEPCU, CHARGEUR EMBARQUÉ, relais VPD, module de commande BMS
Panneau de fusibles du compartiment moteur
