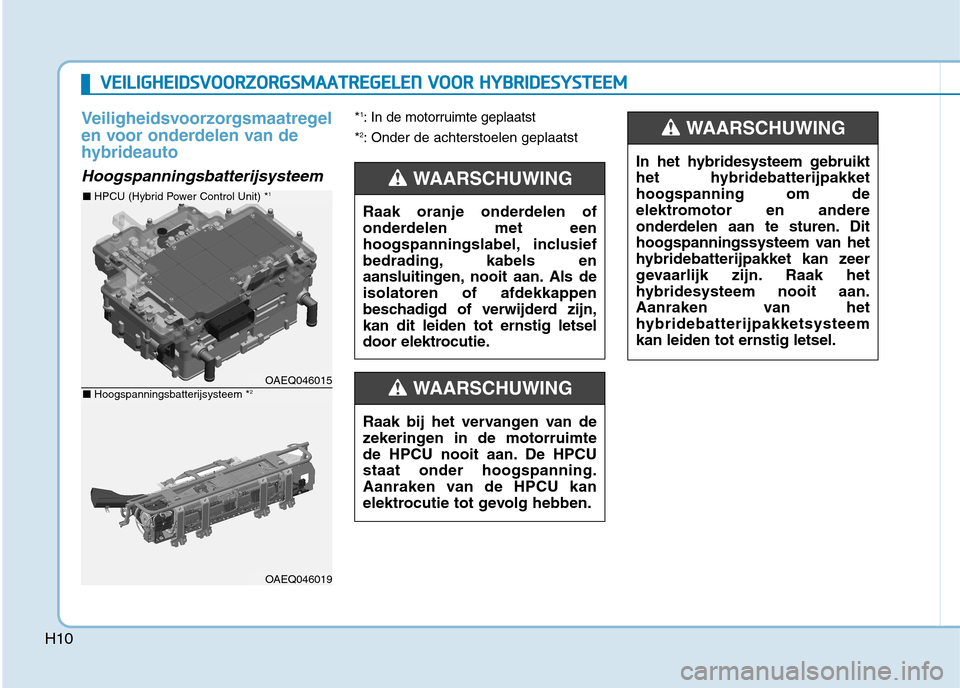

Hyundai Ioniq Hybrid 2017 Handleiding (in Dutch)

H10
Veiligheidsvoorzorgsmaatregel
en voor onderdelen van de
hybrideauto
Hoogspanningsbatterijsysteem
*1
: In de motorruimte geplaatst
* 2
: Onder de achterstoelen geplaatst
OAEQ046015
OAEQ046019
■ HPCU (Hybrid Power Control Unit) * 1
■
Hoogspanningsbatterijsysteem * 2Raak oranje onderdelen of
onderdelen met een
hoogspanningslabel, inclusief
bedrading, kabels en
aansluitingen, nooit aan. Als deisolatoren of afdekkappen
beschadigd of verwijderd zijn,kan dit leiden tot ernstig letsel
door elektrocutie.
WAARSCHUWING
Raak bij het vervangen van de
zekeringen in de motorruimte
de HPCU nooit aan. De HPCUstaat onder hoogspanning.
Aanraken van de HPCU kan
elektrocutie tot gevolg hebben.
WAARSCHUWING
In het hybridesysteem gebruikt
het hybridebatterijpakkethoogspanning om de
elektromotor en andere
onderdelen aan te sturen. Dit
hoogspanningssysteem van het
hybridebatterijpakket kan zeer
gevaarlijk zijn. Raak het
hybridesysteem nooit aan.
Aanraken van het
hybridebatterijpakketsysteemkan leiden tot ernstig letsel.
WAARSCHUWING
VV
EEIILL IIGG HH EEIIDD SSVV OO OO RRZZOO RRGG SSMM AAAATTRR EEGG EELLEE NN VV OO OO RR HH YY BBRRIIDD EESSYY SSTT EEEEMM

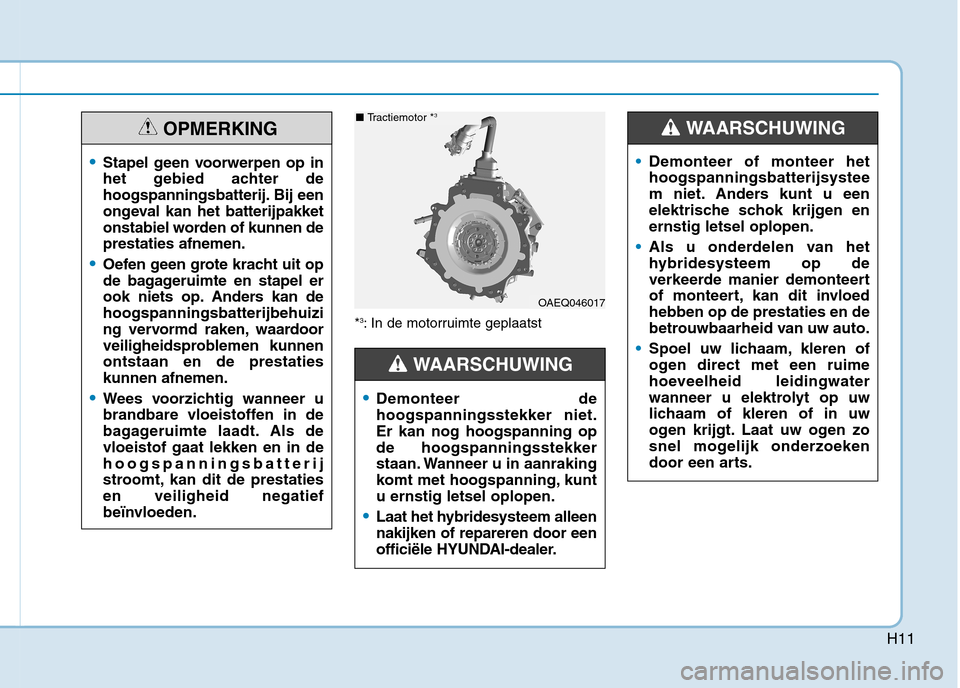

H11
*3
: In de motorruimte geplaatst
OAEQ046017
■ Tractiemotor * 3
Demonteer de hoogspanningsstekker niet.Er kan nog hoogspanning opde hoogspanningsstekker
staan. Wanneer u in aanraking
komt met hoogspanning, kuntu ernstig letsel oplopen.
Laat het hybridesysteem alleen nakijken of repareren door een
officiële HYUNDAI-dealer.
WAARSCHUWING
Demonteer of monteer het hoogspanningsbatterijsystee
m niet. Anders kunt u een
elektrische schok krijgen enernstig letsel oplopen.
Als u onderdelen van het
hybridesysteem op de
verkeerde manier demonteert
of monteert, kan dit invloedhebben op de prestaties en de
betrouwbaarheid van uw auto.
Spoel uw lichaam, kleren of
ogen direct met een ruime
hoeveelheid leidingwater
wanneer u elektrolyt op uw
lichaam of kleren of in uw
ogen krijgt. Laat uw ogen zo
snel mogelijk onderzoeken
door een arts.
WAARSCHUWING
Stapel geen voorwerpen op in
het gebied achter de
hoogspanningsbatterij. Bij een
ongeval kan het batterijpakket
onstabiel worden of kunnen deprestaties afnemen.
Oefen geen grote kracht uit op
de bagageruimte en stapel er
ook niets op. Anders kan dehoogspanningsbatterijbehuizi
ng vervormd raken, waardoor
veiligheidsproblemen kunnenontstaan en de prestatieskunnen afnemen.
Wees voorzichtig wanneer u
brandbare vloeistoffen in de
bagageruimte laadt. Als devloeistof gaat lekken en in dehoogspanningsbatterij
stroomt, kan dit de prestatiesen veiligheid negatief
beïnvloeden.
OPMERKING

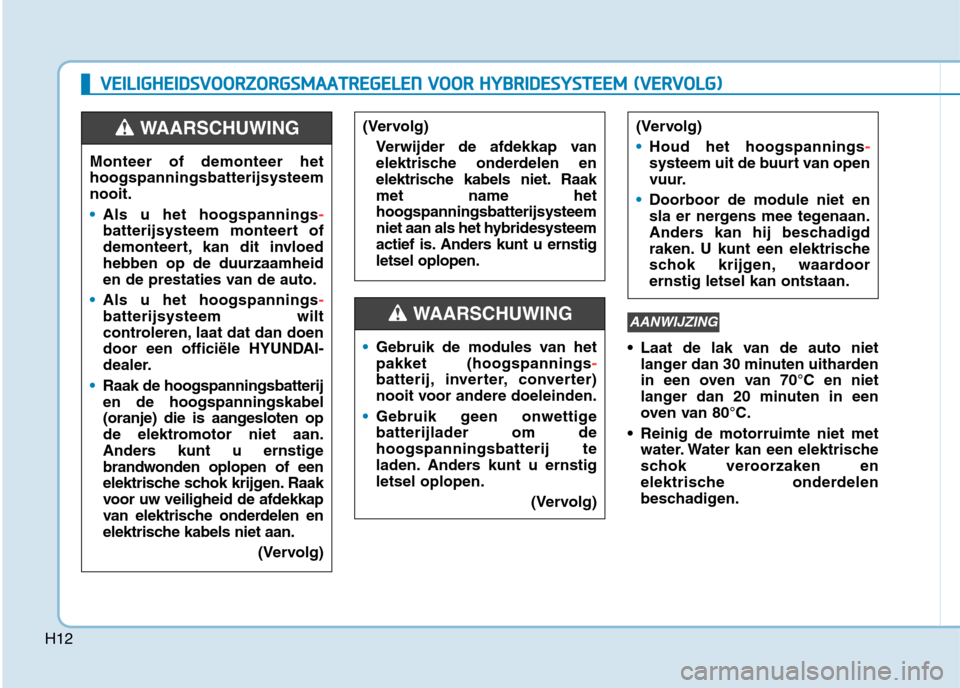

H12
Laat de lak van de auto nietlanger dan 30 minuten uitharden
in een oven van 70°C en niet
langer dan 20 minuten in een
oven van 80°C.
Reinig de motorruimte niet met water. Water kan een elektrische
schok veroorzaken en
elektrische onderdelen
beschadigen.
AANWIJZING
Monteer of demonteer het hoogspanningsbatterijsysteemnooit.
Als u het hoogspannings-
batterijsysteem monteert of
demonteert, kan dit invloedhebben op de duurzaamheid
en de prestaties van de auto.
Als u het hoogspannings-
batterijsysteem wilt
controleren, laat dat dan doen
door een officiële HYUNDAI-
dealer.
Raak de hoogspanningsbatterij en de hoogspanningskabel
(oranje) die is aangesloten op
de elektromotor niet aan.
Anders kunt u ernstige
brandwonden oplopen of een
elektrische schok krijgen. Raak
voor uw veiligheid de afdekkap
van elektrische onderdelen en
elektrische kabels niet aan.
(Vervolg)
WAARSCHUWING
Gebruik de modules van het pakket (hoogspannings
-
batterij, inverter, converter)
nooit voor andere doeleinden.
Gebruik geen onwettige batterijlader om dehoogspanningsbatterij te
laden. Anders kunt u ernstigletsel oplopen.(Vervolg)
WAARSCHUWING
VVEEIILL IIGG HH EEIIDD SSVV OO OORRZZOO RRGG SSMM AAAATTRR EEGG EELLEE NN VV OO OO RR HH YY BBRRIIDD EESSYY SSTT EEEEMM (( VV EERR VV OO LLGG ))
(Vervolg)
Verwijder de afdekkap van
elektrische onderdelen en
elektrische kabels niet. Raakmet name hethoogspanningsbatterijsysteem
niet aan als het hybridesysteem
actief is. Anders kunt u ernstigletsel oplopen.(Vervolg)
Houd het hoogspannings-
systeem uit de buurt van open
vuur.
Doorboor de module niet en
sla er nergens mee tegenaan.
Anders kan hij beschadigd
raken. U kunt een elektrische
schok krijgen, waardoorernstig letsel kan ontstaan.

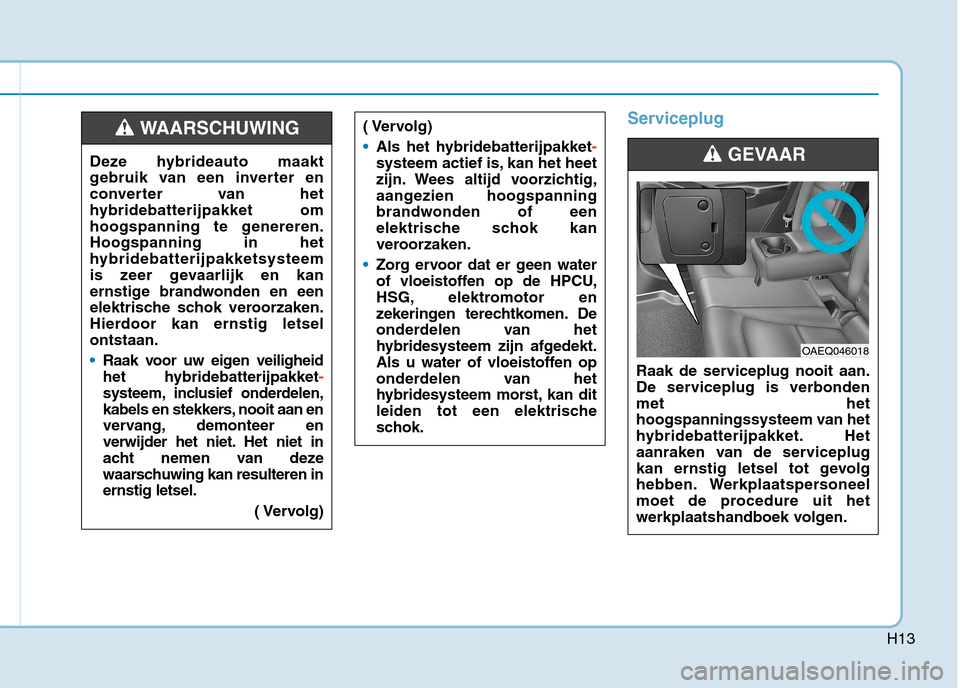

H13
Serviceplug
Deze hybrideauto maakt
gebruik van een inverter en
converter van het
hybridebatterijpakket om
hoogspanning te genereren.Hoogspanning in het
hybridebatterijpakketsysteem
is zeer gevaarlijk en kan
ernstige brandwonden en een
elektrische schok veroorzaken.
Hierdoor kan ernstig letselontstaan.
Raak voor uw eigen veiligheid
het hybridebatterijpakket
-
systeem, inclusief onderdelen,
kabels en stekkers, nooit aan en
vervang, demonteer en
verwijder het niet. Het niet in
acht nemen van deze
waarschuwing kan resulteren inernstig letsel.( Vervolg)
( Vervolg)
Als het hybridebatterijpakket-
systeem actief is, kan het heet
zijn. Wees altijd voorzichtig,
aangezien hoogspanning
brandwonden of een
elektrische schok kan
veroorzaken.
Zorg ervoor dat er geen water
of vloeistoffen op de HPCU,
HSG, elektromotor en
zekeringen terechtkomen. De
onderdelen van het
hybridesysteem zijn afgedekt.
Als u water of vloeistoffen op
onderdelen van het
hybridesysteem morst, kan dit
leiden tot een elektrische
schok.
WAARSCHUWING
Raak de serviceplug nooit aan.
De serviceplug is verbondenmet het
hoogspanningssysteem van het
hybridebatterijpakket. Het
aanraken van de serviceplug
kan ernstig letsel tot gevolg
hebben. Werkplaatspersoneel
moet de procedure uit het
werkplaatshandboek volgen.
GEVAAR
OAEQ046018

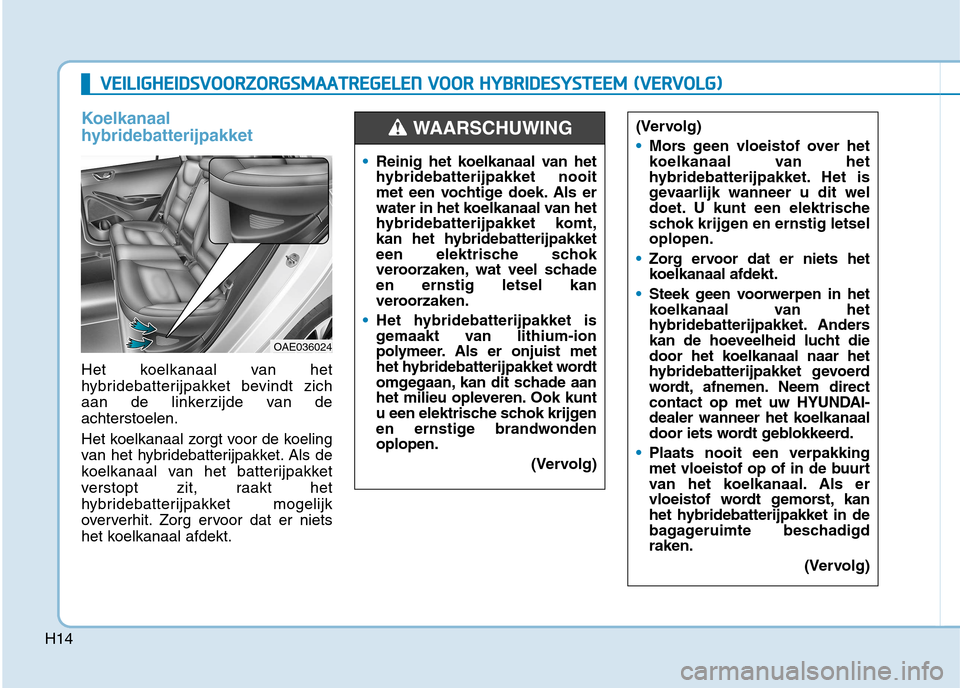

H14
Koelkanaal
hybridebatterijpakket
Het koelkanaal van het
hybridebatterijpakket bevindt zich
aan de linkerzijde van deachterstoelen.
Het koelkanaal zorgt voor de koeling
van het hybridebatterijpakket. Als de
koelkanaal van het batterijpakket
verstopt zit, raakt het
hybridebatterijpakket mogelijk
oververhit. Zorg ervoor dat er niets
het koelkanaal afdekt.
Reinig het koelkanaal van het
hybridebatterijpakket nooit
met een vochtige doek. Als er
water in het koelkanaal van het
hybridebatterijpakket komt,
kan het hybridebatterijpakket
een elektrische schok
veroorzaken, wat veel schadeen ernstig letsel kan
veroorzaken.
Het hybridebatterijpakket is
gemaakt van lithium-ion
polymeer. Als er onjuist met
het hybridebatterijpakket wordt
omgegaan, kan dit schade aan
het milieu opleveren. Ook kunt
u een elektrische schok krijgen
en ernstige brandwondenoplopen.(Vervolg)
WAARSCHUWING (Vervolg)
Mors geen vloeistof over het
koelkanaal van het
hybridebatterijpakket. Het is
gevaarlijk wanneer u dit wel
doet. U kunt een elektrische
schok krijgen en ernstig letseloplopen.
Zorg ervoor dat er niets het
koelkanaal afdekt.
Steek geen voorwerpen in het
koelkanaal van het
hybridebatterijpakket. Anders
kan de hoeveelheid lucht die
door het koelkanaal naar het
hybridebatterijpakket gevoerd
wordt, afnemen. Neem direct
contact op met uw HYUNDAI-
dealer wanneer het koelkanaal
door iets wordt geblokkeerd.
Plaats nooit een verpakking
met vloeistof op of in de buurt
van het koelkanaal. Als er
vloeistof wordt gemorst, kan
het hybridebatterijpakket in de
bagageruimte beschadigdraken.(Vervolg)
VVEEIILL IIGG HH EEIIDD SSVV OO OORRZZOO RRGG SSMM AAAATTRR EEGG EELLEE NN VV OO OO RR HH YY BBRRIIDD EESSYY SSTT EEEEMM (( VV EERR VV OO LLGG ))
OAE036024

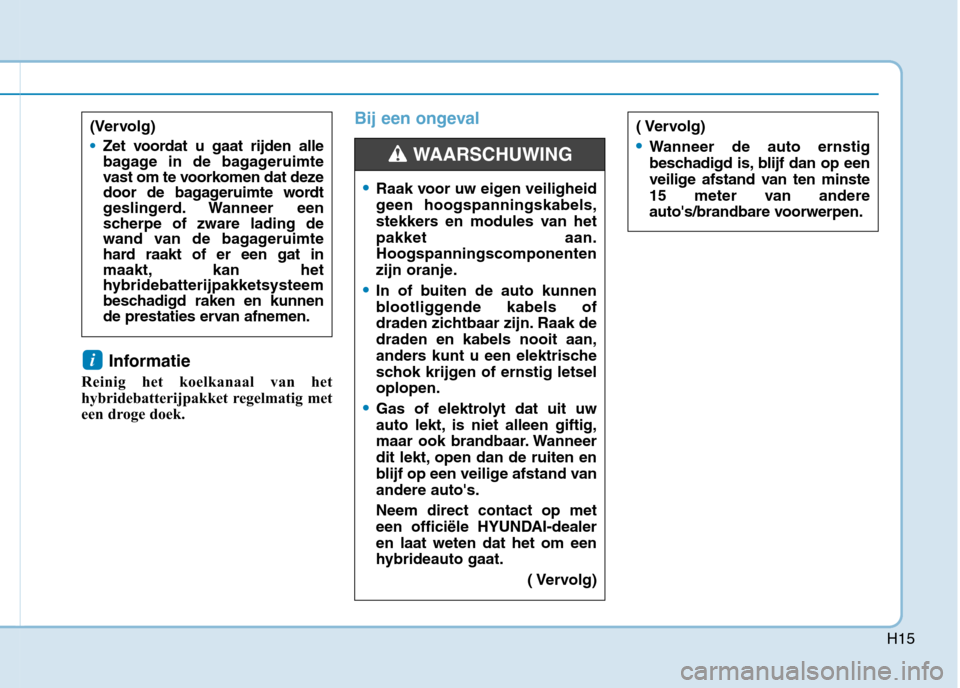

H15
Informatie
Reinig het koelkanaal van het
hybridebatterijpakket regelmatig met
een droge doek.
Bij een ongeval
i
Raak voor uw eigen veiligheid
geen hoogspanningskabels,
stekkers en modules van hetpakket aan.Hoogspanningscomponenten
zijn oranje.
In of buiten de auto kunnen
blootliggende kabels of
draden zichtbaar zijn. Raak dedraden en kabels nooit aan,
anders kunt u een elektrische
schok krijgen of ernstig letseloplopen.
Gas of elektrolyt dat uit uw
auto lekt, is niet alleen giftig,
maar ook brandbaar. Wanneer
dit lekt, open dan de ruiten en
blijf op een veilige afstand vanandere auto's. Neem direct contact op met
een officiële HYUNDAI-dealeren laat weten dat het om een
hybrideauto gaat.
( Vervolg)
WAARSCHUWING
( Vervolg)
Wanneer de auto ernstig
beschadigd is, blijf dan op een
veilige afstand van ten minste
15 meter van andere
auto's/brandbare voorwerpen.
(Vervolg)
Zet voordat u gaat rijden alle
bagage in de bagageruimte
vast om te voorkomen dat deze
door de bagageruimte wordt
geslingerd. Wanneer een
scherpe of zware lading de
wand van de bagageruimte
hard raakt of er een gat in
maakt, kan het
hybridebatterijpakketsysteem
beschadigd raken en kunnen
de prestaties ervan afnemen.

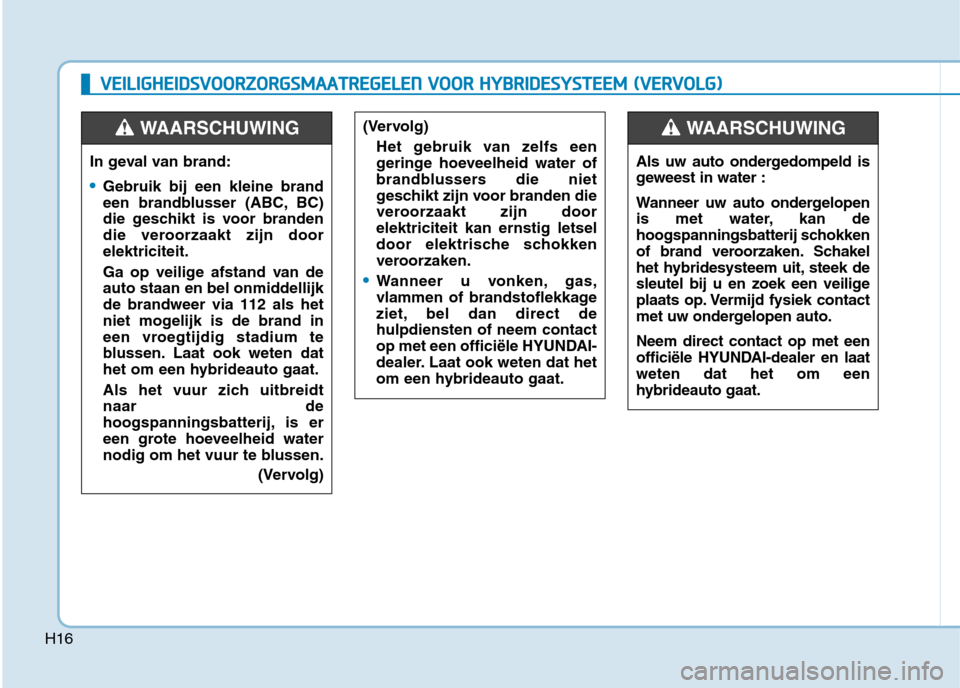

H16
In geval van brand:
Gebruik bij een kleine brand
een brandblusser (ABC, BC)
die geschikt is voor branden
die veroorzaakt zijn doorelektriciteit.
Ga op veilige afstand van de
auto staan en bel onmiddellijk
de brandweer via 112 als het
niet mogelijk is de brand in
een vroegtijdig stadium te
blussen. Laat ook weten dat
het om een hybrideauto gaat.
Als het vuur zich uitbreidt naar de
hoogspanningsbatterij, is er
een grote hoeveelheid water
nodig om het vuur te blussen.(Vervolg)
WAARSCHUWING
Als uw auto ondergedompeld is
geweest in water :
Wanneer uw auto ondergelopen
is met water, kan de
hoogspanningsbatterij schokken
of brand veroorzaken. Schakel
het hybridesysteem uit, steek de
sleutel bij u en zoek een veilige
plaats op. Vermijd fysiek contact
met uw ondergelopen auto. Neem direct contact op met een
officiële HYUNDAI-dealer en laatweten dat het om een
hybrideauto gaat.
WAARSCHUWING
VVEEIILL IIGG HH EEIIDD SSVV OO OORRZZOO RRGG SSMM AAAATTRR EEGG EELLEE NN VV OO OO RR HH YY BBRRIIDD EESSYY SSTT EEEEMM (( VV EERR VV OO LLGG ))
(Vervolg)
Het gebruik van zelfs een
geringe hoeveelheid water of
brandblussers die niet
geschikt zijn voor branden die
veroorzaakt zijn doorelektriciteit kan ernstig letsel
door elektrische schokken
veroorzaken.
Wanneer u vonken, gas,
vlammen of brandstoflekkage
ziet, bel dan direct dehulpdiensten of neem contact
op met een officiële HYUNDAI-
dealer. Laat ook weten dat het
om een hybrideauto gaat.

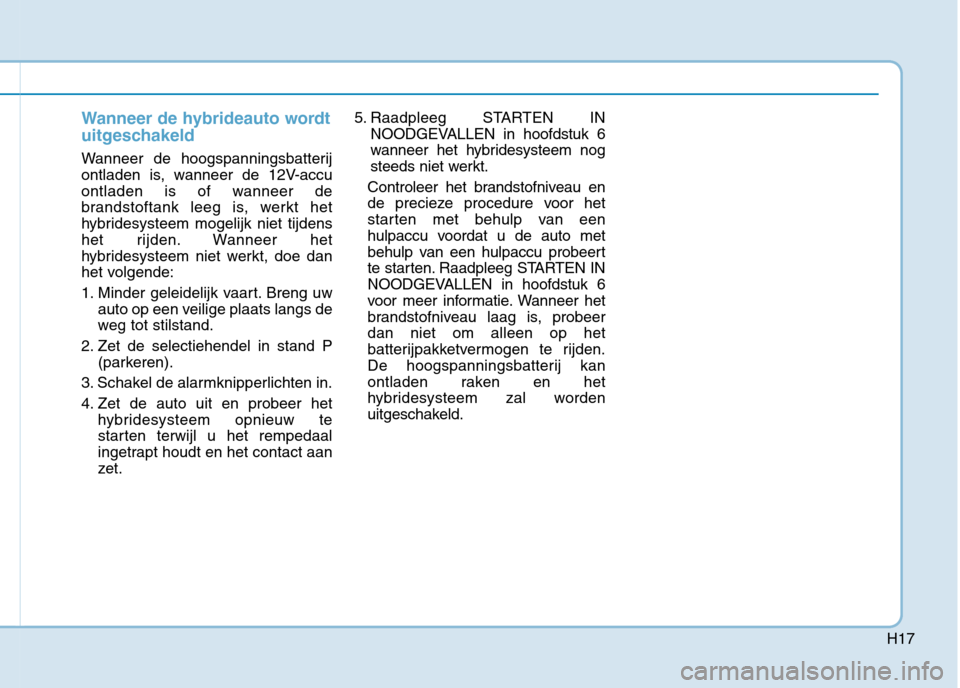

H17
Wanneer de hybrideauto wordt
uitgeschakeld
Wanneer de hoogspanningsbatterij
ontladen is, wanneer de 12V-accu
ontladen is of wanneer de
brandstoftank leeg is, werkt het
hybridesysteem mogelijk niet tijdens
het rijden. Wanneer het
hybridesysteem niet werkt, doe dan
het volgende:
1. Minder geleidelijk vaart. Breng uwauto op een veilige plaats langs de
weg tot stilstand.
2. Zet de selectiehendel in stand P (parkeren).
3. Schakel de alarmknipperlichten in.
4. Zet de auto uit en probeer het hybridesysteem opnieuw te
starten terwijl u het rempedaal
ingetrapt houdt en het contact aan
zet. 5. Raadpleeg STARTEN IN
NOODGEVALLEN in hoofdstuk 6
wanneer het hybridesysteem nog
steeds niet werkt.
Controleer het brandstofniveau en
de precieze procedure voor het
starten met behulp van een
hulpaccu voordat u de auto met
behulp van een hulpaccu probeert
te starten. Raadpleeg STARTEN IN
NOODGEVALLEN in hoofdstuk 6
voor meer informatie. Wanneer het
brandstofniveau laag is, probeerdan niet om alleen op het
batterijpakketvermogen te rijden.
De hoogspanningsbatterij kan
ontladen raken en het
hybridesysteem zal worden
uitgeschakeld.

Uw auto in één oogopslag
1

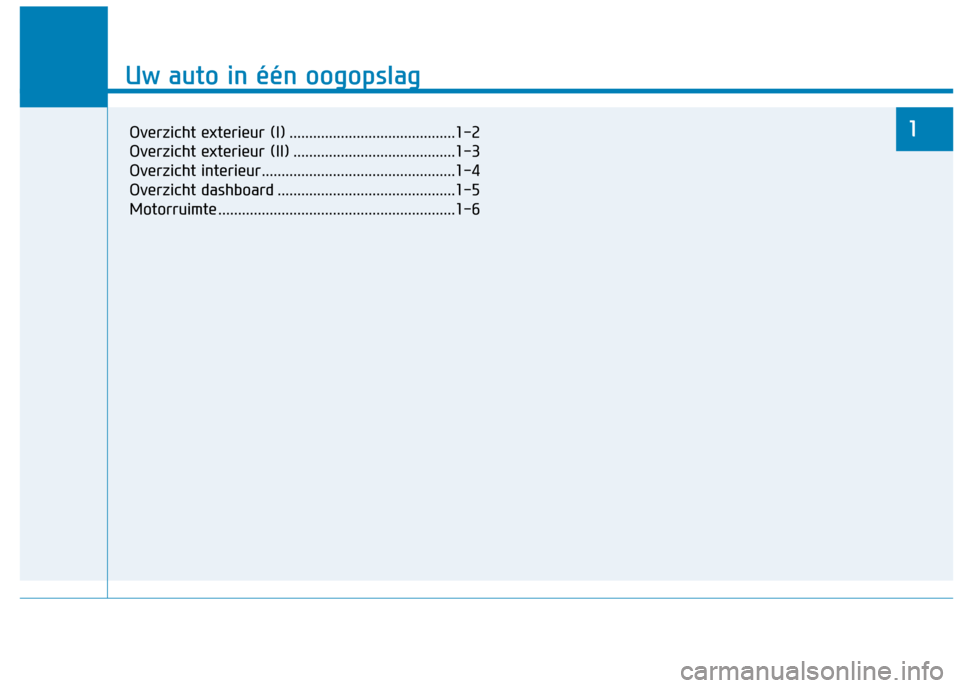

Uw auto in één oogopslag
1Overzicht exterieur (I) ..........................................1-2
Overzicht exterieur (II) .........................................1-3
Overzicht interieur.................................................1-4
Overzicht dashboard .............................................1-5
Motorruimte ............................................................1-6

1-2

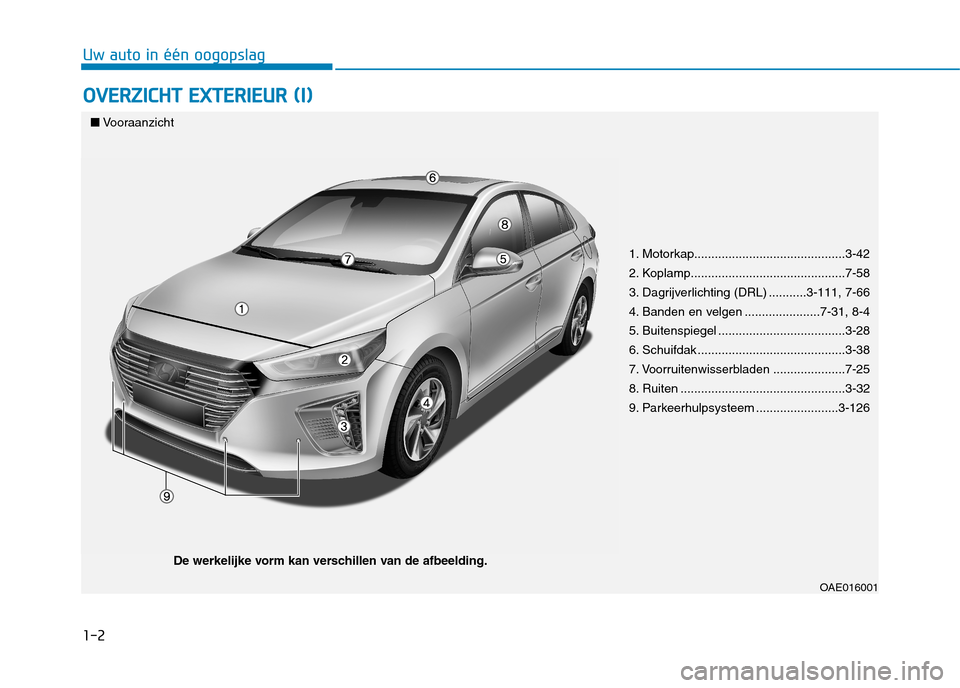

OOVVEERR ZZIICC HH TT EE XX TTEERR IIEE UU RR (( II))
Uw auto in één oogopslag
1. Motorkap............................................3-42
2. Koplamp.............................................7-58
3. Dagrijverlichting (DRL) ...........3-111, 7-66
4. Banden en velgen ......................7-31, 8-4
5. Buitenspiegel .....................................3-28
6. Schuifdak ...........................................3-38
7. Voorruitenwisserbladen .....................7-25
8. Ruiten ................................................3-32
9. Parkeerhulpsysteem ........................3-126
OAE016001
■Vooraanzicht
De werkelijke vorm kan verschillen van de afbeelding.
