6-17
Wat te doen in een noodgeval
6

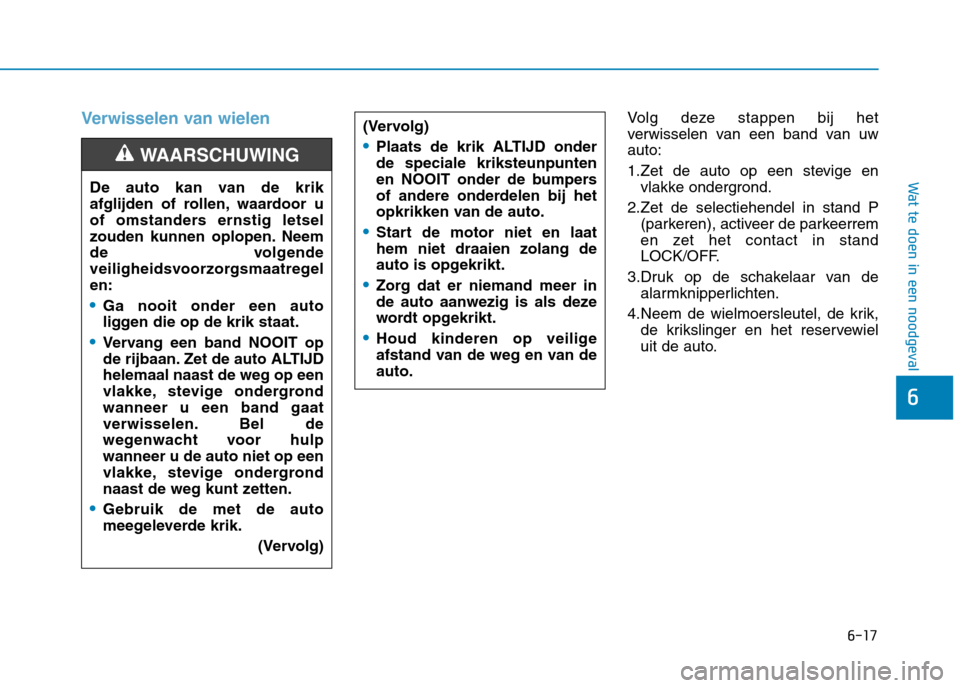

Verwisselen van wielenVolg deze stappen bij het
verwisselen van een band van uwauto:
1.Zet de auto op een stevige envlakke ondergrond.
2.Zet de selectiehendel in stand P (parkeren), activeer de parkeerrem
en zet het contact in stand
LOCK/OFF.
3.Druk op de schakelaar van de alarmknipperlichten.
4.Neem de wielmoersleutel, de krik, de krikslinger en het reservewiel
uit de auto.
De auto kan van de krik
afglijden of rollen, waardoor u
of omstanders ernstig letsel
zouden kunnen oplopen. Neem
de volgende
veiligheidsvoorzorgsmaatregelen:
Ga nooit onder een auto
liggen die op de krik staat.
Vervang een band NOOIT op
de rijbaan. Zet de auto ALTIJDhelemaal naast de weg op een
vlakke, stevige ondergrondwanneer u een band gaat
verwisselen. Bel de
wegenwacht voor hulpwanneer u de auto niet op een
vlakke, stevige ondergrond
naast de weg kunt zetten.
Gebruik de met de auto
meegeleverde krik.
(Vervolg)
WAARSCHUWING
(Vervolg)
Plaats de krik ALTIJD onder de speciale kriksteunpunten
en NOOIT onder de bumpers
of andere onderdelen bij het
opkrikken van de auto.
Start de motor niet en laat hem niet draaien zolang de
auto is opgekrikt.
Zorg dat er niemand meer in
de auto aanwezig is als deze
wordt opgekrikt.
Houd kinderen op veilige
afstand van de weg en van deauto.

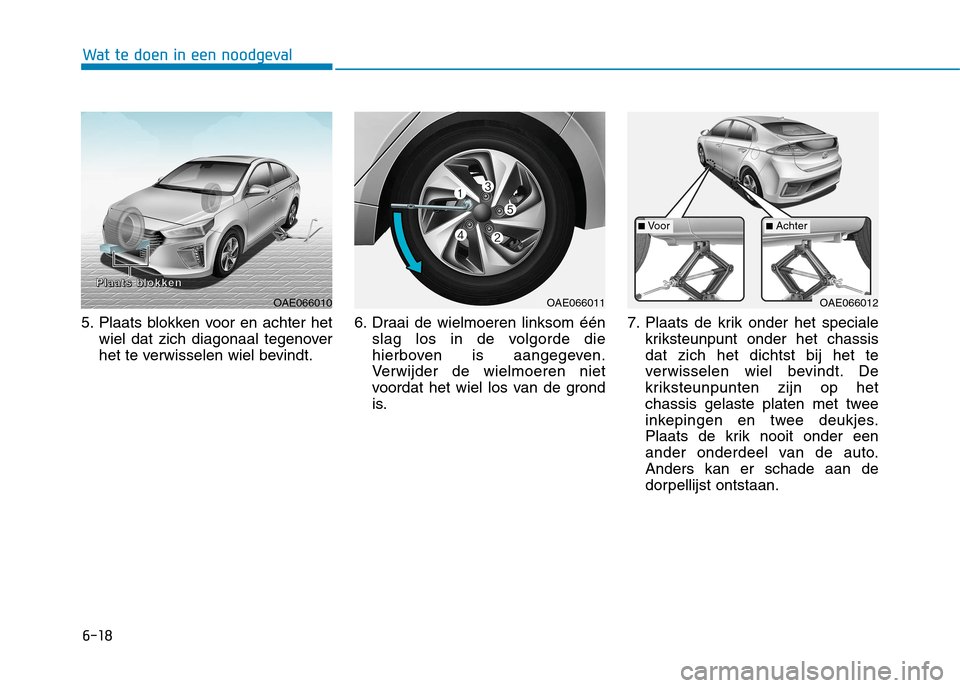

6-18
Wat te doen in een noodgeval
5. Plaats blokken voor en achter hetwiel dat zich diagonaal tegenover
het te verwisselen wiel bevindt. 6. Draai de wielmoeren linksom één
slag los in de volgorde die
hierboven is aangegeven.
Verwijder de wielmoeren niet
voordat het wiel los van de grond
is. 7. Plaats de krik onder het speciale
kriksteunpunt onder het chassisdat zich het dichtst bij het te
verwisselen wiel bevindt. De
kriksteunpunten zijn op het
chassis gelaste platen met twee
inkepingen en twee deukjes.
Plaats de krik nooit onder een
ander onderdeel van de auto.Anders kan er schade aan de
dorpellijst ontstaan.
OAE066010
PPPPllllaaaaaaaattttssss bbbbllllooookkkkkkkkeeeennnn
OAE066011OAE066012
■Voor■ Achter

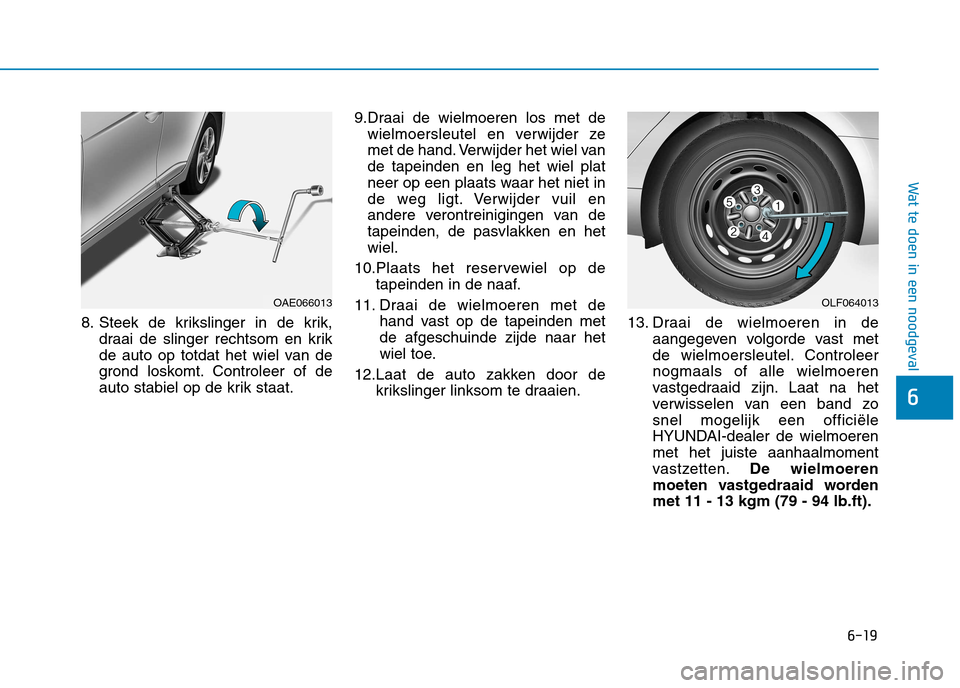

6-19
Wat te doen in een noodgeval
6
8. Steek de krikslinger in de krik,draai de slinger rechtsom en krik
de auto op totdat het wiel van de
grond loskomt. Controleer of de
auto stabiel op de krik staat. 9.Draai de wielmoeren los met de
wielmoersleutel en verwijder ze
met de hand. Verwijder het wiel vande tapeinden en leg het wiel plat
neer op een plaats waar het niet in
de weg ligt. Verwijder vuil en
andere verontreinigingen van de
tapeinden, de pasvlakken en hetwiel.
10.Plaats het reservewiel op de tapeinden in de naaf.
11. Draai de wielmoeren met de hand vast op de tapeinden metde afgeschuinde zijde naar het
wiel toe.
12.Laat de auto zakken door de krikslinger linksom te draaien. 13. Draai de wielmoeren in de
aangegeven volgorde vast met
de wielmoersleutel. Controleernogmaals of alle wielmoeren
vastgedraaid zijn. Laat na het
verwisselen van een band zosnel mogelijk een officiële
HYUNDAI-dealer de wielmoerenmet het juiste aanhaalmoment
vastzetten. De wielmoeren
moeten vastgedraaid wordenmet 11 - 13 kgm (79 - 94 lb.ft).
OAE066013OLF064013

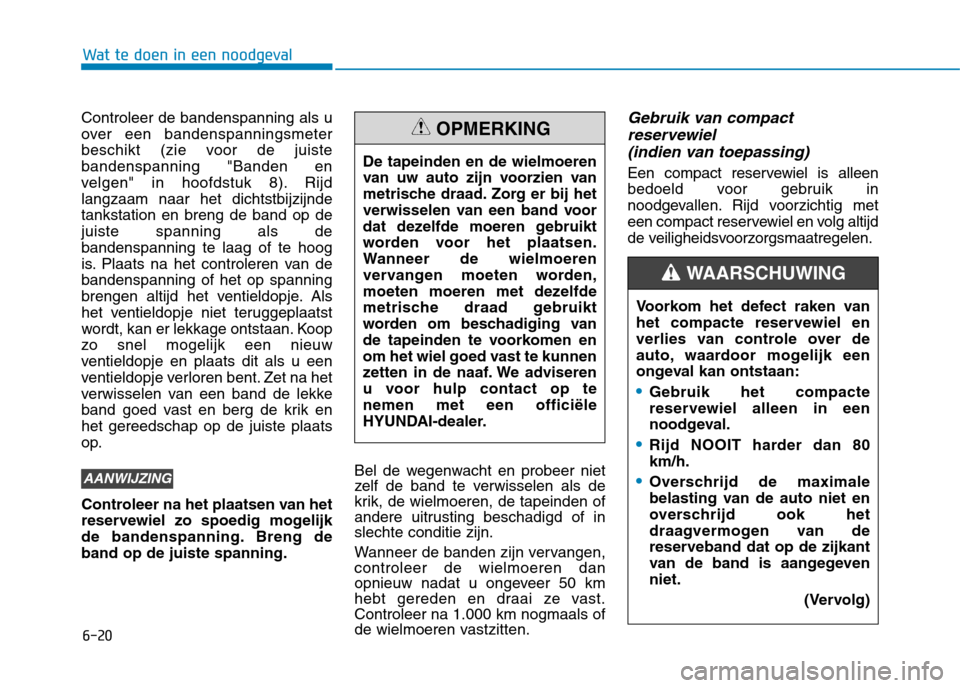

6-20
Wat te doen in een noodgeval
Controleer de bandenspanning als u
over een bandenspanningsmeter
beschikt (zie voor de juistebandenspanning "Banden en
velgen" in hoofdstuk 8). Rijdlangzaam naar het dichtstbijzijndetankstation en breng de band op dejuiste spanning als debandenspanning te laag of te hoog
is. Plaats na het controleren van debandenspanning of het op spanning
brengen altijd het ventieldopje. Als
het ventieldopje niet teruggeplaatst
wordt, kan er lekkage ontstaan. Koop
zo snel mogelijk een nieuw
ventieldopje en plaats dit als u een
ventieldopje verloren bent. Zet na het
verwisselen van een band de lekke
band goed vast en berg de krik enhet gereedschap op de juiste plaats
op.
Controleer na het plaatsen van het
reservewiel zo spoedig mogelijk
de bandenspanning. Breng deband op de juiste spanning.Bel de wegenwacht en probeer niet
zelf de band te verwisselen als de
krik, de wielmoeren, de tapeinden of
andere uitrusting beschadigd of inslechte conditie zijn.
Wanneer de banden zijn vervangen, controleer de wielmoeren dan
opnieuw nadat u ongeveer 50 km
hebt gereden en draai ze vast.Controleer na 1.000 km nogmaals of
de wielmoeren va
stzitten.Gebruik van compact
reservewiel
(indien van toepassing)
Een compact reservewiel is alleen
bedoeld voor gebruik in
noodgevallen. Rijd voorzichtig met
een compact reservewiel en volg altijd
de veiligheidsvoorzorgsmaatregelen.
AANWIJZING
De tapeinden en de wielmoeren
van uw auto zijn voorzien van
metrische draad. Zorg er bij het
verwisselen van een band voor
dat dezelfde moeren gebruikt
worden voor het plaatsen.
Wanneer de wielmoeren
vervangen moeten worden,
moeten moeren met dezelfde
metrische draad gebruikt
worden om beschadiging van
de tapeinden te voorkomen en
om het wiel goed vast te kunnen
zetten in de naaf. We adviseren
u voor hulp contact op tenemen met een officiële
HYUNDAI-dealer.
OPMERKING
Voorkom het defect raken van
het compacte reservewiel en
verlies van controle over de
auto, waardoor mogelijk een
ongeval kan ontstaan:
Gebruik het compacte
reservewiel alleen in een
noodgeval.
Rijd NOOIT harder dan 80 km/h.
Overschrijd de maximale
belasting van de auto niet en
overschrijd ook het
draagvermogen van de
reserveband dat op de zijkant
van de band is aangegevenniet.
(Vervolg)
WAARSCHUWING

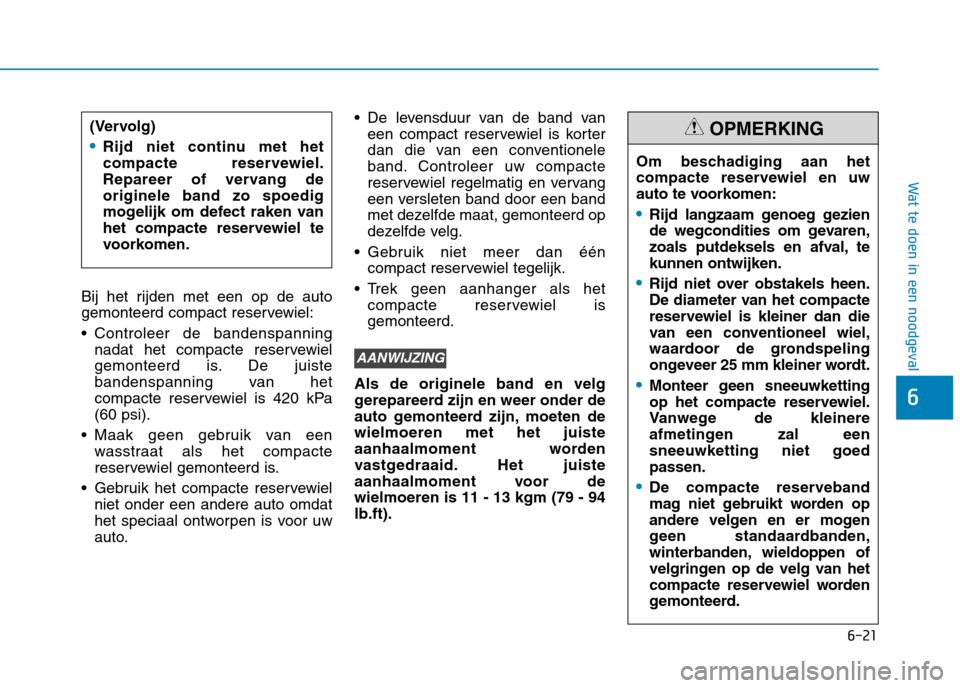

6-21
Wat te doen in een noodgeval
6
Bij het rijden met een op de auto
gemonteerd compact reservewiel:
Controleer de bandenspanningnadat het compacte reservewiel
gemonteerd is. De juiste
bandenspanning van het
compacte reservewiel is 420 kPa(60 psi).
Maak geen gebruik van een wasstraat als het compacte
reservewiel gemonteerd is.
Gebruik het compacte reservewiel niet onder een andere auto omdat
het speciaal ontworpen is voor uw
auto. De levensduur van de band van
een compact reservewiel is korter
dan die van een conventionele
band. Controleer uw compacte
reservewiel regelmatig en vervang
een versleten band door een band
met dezelfde maat, gemonteerd op
dezelfde velg.
Gebruik niet meer dan één compact reservewiel tegelijk.
Trek geen aanhanger als het compacte reservewiel isgemonteerd.
Als de originele band en velg
gerepareerd zijn en weer onder de
auto gemonteerd zijn, moeten dewielmoeren met het juiste
aanhaalmoment worden
vastgedraaid. Het juiste
aanhaalmoment voor dewielmoeren is 11 - 13 kgm (79 - 94lb.ft).
AANWIJZING
Om beschadiging aan het
compacte reservewiel en uw
auto te voorkomen:
Rijd langzaam genoeg gezien
de wegcondities om gevaren,
zoals putdeksels en afval, tekunnen ontwijken.
Rijd niet over obstakels heen.
De diameter van het compacte
reservewiel is kleiner dan die
van een conventioneel wiel,
waardoor de grondspeling
ongeveer 25 mm kleiner wordt.
Monteer geen sneeuwketting
op het compacte reservewiel.
Vanwege de kleinere
afmetingen zal eensneeuwketting niet goedpassen.
De compacte reserveband
mag niet gebruikt worden op
andere velgen en er mogen
geen standaardbanden,
winterbanden, wieldoppen of
velgringen op de velg van het
compacte reservewiel worden
gemonteerd.
OPMERKING(Vervolg)
Rijd niet continu met het
compacte reservewiel.
Repareer of vervang deoriginele band zo spoedig
mogelijk om defect raken van
het compacte reservewiel te
voorkomen.

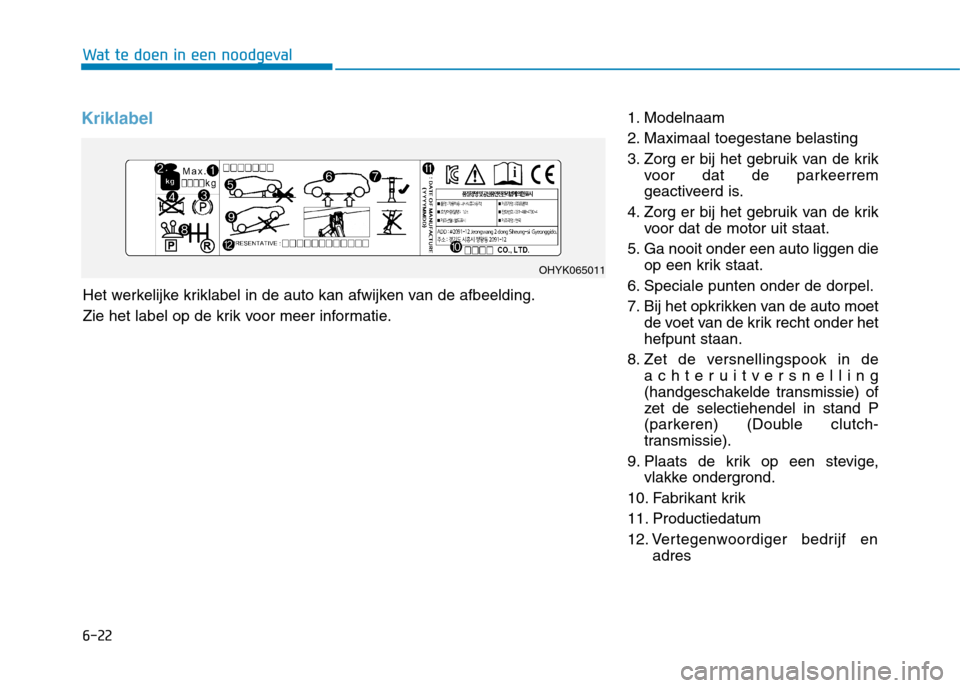

6-22
Kriklabel1. Modelnaam
2. Maximaal toegestane belasting
3. Zorg er bij het gebruik van de krikvoor dat de parkeerrem
geactiveerd is.
4. Zorg er bij het gebruik van de krik voor dat de motor uit staat.
5. Ga nooit onder een auto liggen die op een krik staat.
6. Speciale punten onder de dorpel.
7. Bij het opkrikken van de auto moet de voet van de krik recht onder het hefpunt staan.
8. Zet de versnellingspook in de achteruitversnelling
(handgeschakelde transmissie) of
zet de selectiehendel in stand P
(parkeren) (Double clutch-
transmissie).
9. Plaats de krik op een stevige, vlakke ondergrond.
10. Fabrikant krik
11. Productiedatum
12. Vertegenwoordiger bedrijf en adres
Wat te doen in een noodgeval
Het werkelijke kriklabel in de auto kan afwijken van de afbeelding.
Zie het label op de krik voor meer informatie.
OHYK065011

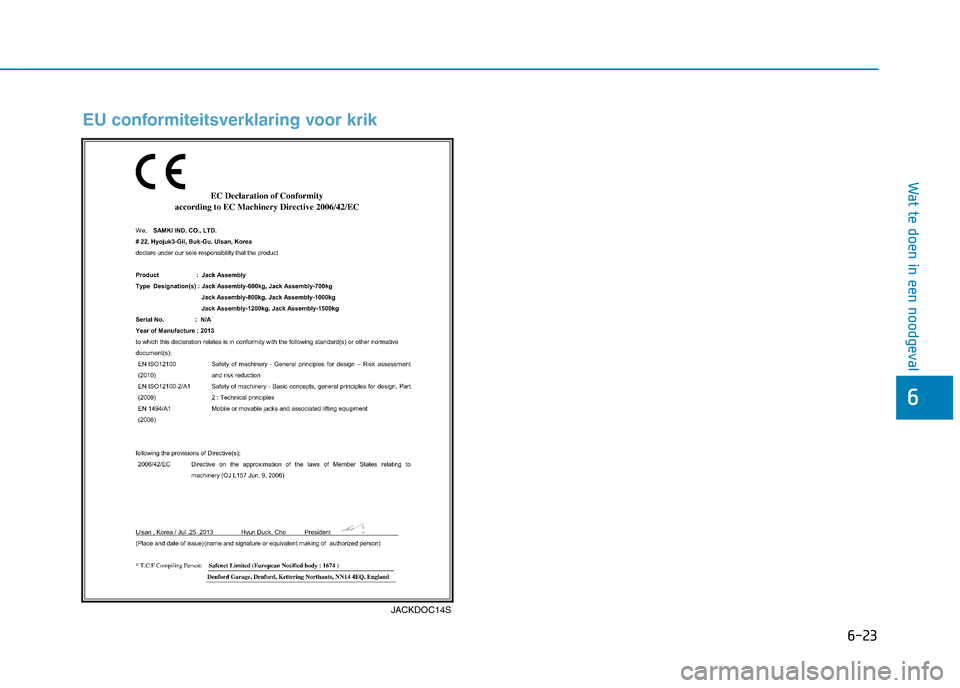

6-23
Wat te doen in een noodgeval
6
JACKDOC14S
EU conformiteitsverklaring voor krik

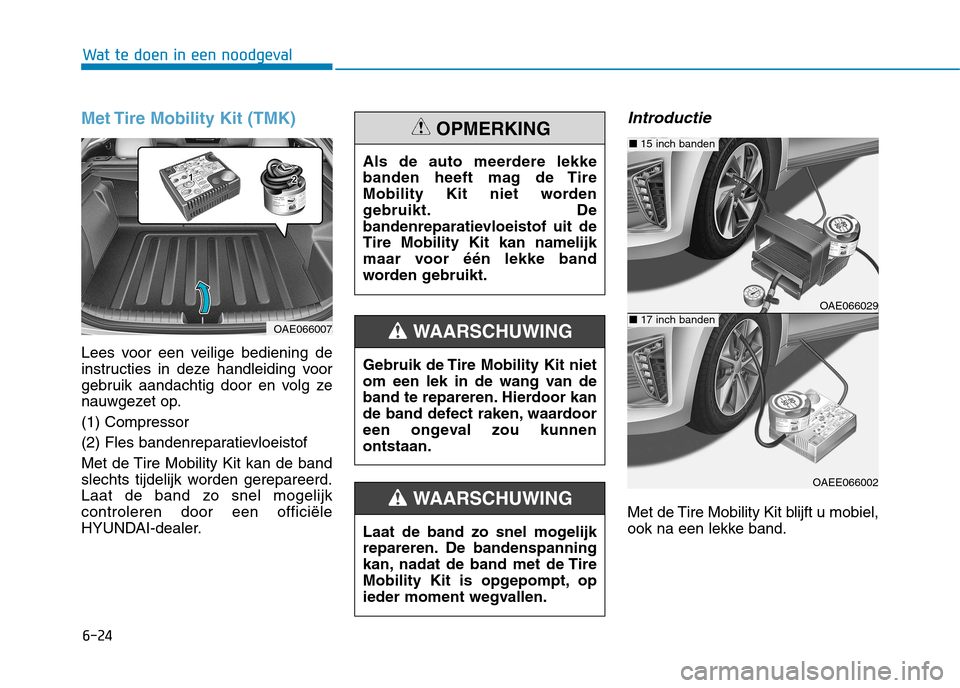

6-24
Wat te doen in een noodgeval
Met Tire Mobility Kit (TMK)
Lees voor een veilige bediening de
instructies in deze handleiding voor
gebruik aandachtig door en volg ze
nauwgezet op. (1) Compressor
(2) Fles bandenreparatievloeistof
Met de Tire Mobility Kit kan de band
slechts tijdelijk worden gerepareerd.
Laat de band zo snel mogelijkcontroleren door een officiële
HYUNDAI-dealer.
Introductie
Met de Tire Mobility Kit blijft u mobiel,
ook na een lekke band.
OAE066007Als de auto meerdere lekke
banden heeft mag de Tire
Mobility Kit niet worden
gebruikt. De
bandenreparatievloeistof uit deTire Mobility Kit kan namelijk
maar voor één lekke band
worden gebruikt.
OPMERKING
Gebruik de Tire Mobility Kit niet
om een lek in de wang van de
band te repareren. Hierdoor kan
de band defect raken, waardoor
een ongeval zou kunnenontstaan.
WAARSCHUWING
Laat de band zo snel mogelijk
repareren. De bandenspanning
kan, nadat de band met de Tire
Mobility Kit is opgepompt, op
ieder moment wegvallen.
WAARSCHUWING
OAE066029
OAEE066002
■
15 inch banden
■17 inch banden

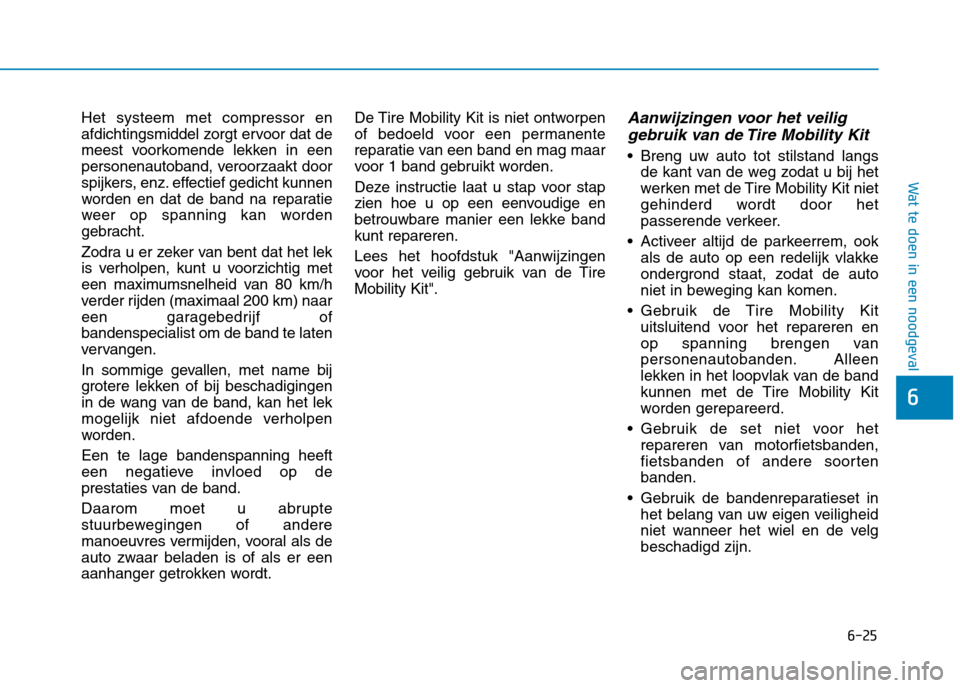

6-25
Wat te doen in een noodgeval
6
Het systeem met compressor en
afdichtingsmiddel zorgt ervoor dat de
meest voorkomende lekken in een
personenautoband, veroorzaakt door
spijkers, enz. effectief gedicht kunnen
worden en dat de band na reparatie
weer op spanning kan worden
gebracht.
Zodra u er zeker van bent dat het lek
is verholpen, kunt u voorzichtig met
een maximumsnelheid van 80 km/h
verder rijden (maximaal 200 km) naar
een garagebedrijf ofbandenspecialist om de band te laten
vervangen.
In sommige gevallen, met name bij
grotere lekken of bij beschadigingen
in de wang van de band, kan het lek
mogelijk niet afdoende verholpen
worden. Een te lage bandenspanning heeft
een negatieve invloed op de
prestaties van de band.
Daarom moet u abrupte
stuurbewegingen of andere
manoeuvres vermijden, vooral als de
auto zwaar beladen is of als er een
aanhanger getrokken wordt.De Tire Mobility Kit is niet ontworpen
of bedoeld voor een permanente
reparatie van een band en mag maar
voor 1 band gebruikt worden.
Deze instructie laat u stap voor stap
zien hoe u op een eenvoudige en
betrouwbare manier een lekke bandkunt repareren. Lees het hoofdstuk "Aanwijzingen
voor het veilig gebruik van de TireMobility Kit".Aanwijzingen voor het veilig
gebruik van de Tire Mobility Kit
Breng uw auto tot stilstand langs de kant van de weg zodat u bij het
werken met de Tire Mobility Kit niet
gehinderd wordt door het
passerende verkeer.
Activeer altijd de parkeerrem, ook als de auto op een redelijk vlakke
ondergrond staat, zodat de auto
niet in beweging kan komen.
Gebruik de Tire Mobility Kit uitsluitend voor het repareren en
op spanning brengen van
personenautobanden. Alleen
lekken in het loopvlak van de band
kunnen met de Tire Mobility Kit
worden gerepareerd.
Gebruik de set niet voor het repareren van motorfietsbanden,
fietsbanden of andere soortenbanden.
Gebruik de bandenreparatieset in het belang van uw eigen veiligheid
niet wanneer het wiel en de velgbeschadigd zijn.

6-26

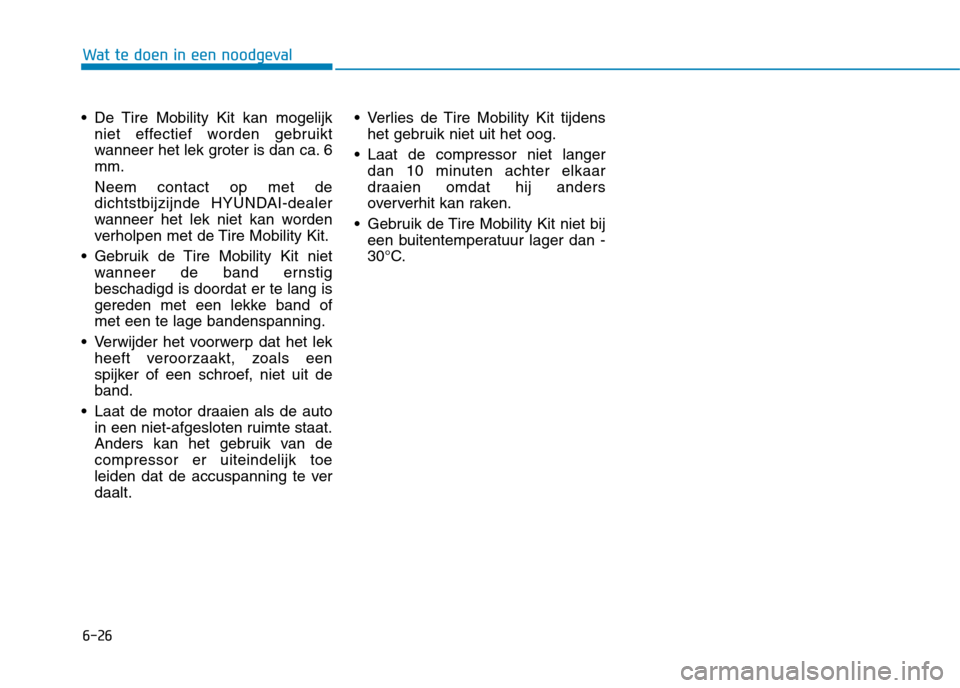

De Tire Mobility Kit kan mogelijk
niet effectief worden gebruikt
wanneer het lek groter is dan ca. 6mm. Neem contact op met de
dichtstbijzijnde HYUNDAI-dealer
wanneer het lek niet kan worden
verholpen met de Tire Mobility Kit.
Gebruik de Tire Mobility Kit niet wanneer de band ernstigbeschadigd is doordat er te lang is
gereden met een lekke band ofmet een te lage bandenspanning.
Verwijder het voorwerp dat het lek heeft veroorzaakt, zoals een
spijker of een schroef, niet uit deband.
Laat de motor draaien als de auto in een niet-afgesloten ruimte staat.
Anders kan het gebruik van decompressor er uiteindelijk toe
leiden dat de accuspanning te verdaalt. Verlies de Tire Mobility Kit tijdens
het gebruik niet uit het oog.
Laat de compressor niet langer dan 10 minuten achter elkaar
draaien omdat hij anders
oververhit kan raken.
Gebruik de Tire Mobility Kit niet bij een buitentemperatuur lager dan -
30°C.
Wat te doen in een noodgeval
