Hyundai Ioniq Hybrid 2017 Handleiding (in Dutch)

6-27
Wat te doen in een noodgeval
6
0. Label met snelheidsbeperking
1. Fles bandenreparatievloeistof enlabel met snelheidsbeperking
2. Vulslang van fles bandenreparatievloeistof naar band
3. Aansluitingen en kabel voor directe aansluiting op 12V-aansluiting
4. Houder voor fles bandenreparatievloeistof
5. Compressor
6. AAN/UIT-schakelaar
7. Bandenspanningsmeter voor weergave van de bandenspanning
8. Schroefventiel voor het verlagen van de bandenspanning
9. Slang om de compressor en de fles bandenreparatievloeistof of de compressor en de band aan tesluiten
De stekkers, kabel en aansluitslangzijn opgeborgen in decompressorbehuizing.
Volg de hieronder beschreven
procedure nauwgezet, omdat de
bandenreparatievloeistof anders
onder hoge druk kan ontsnappen.

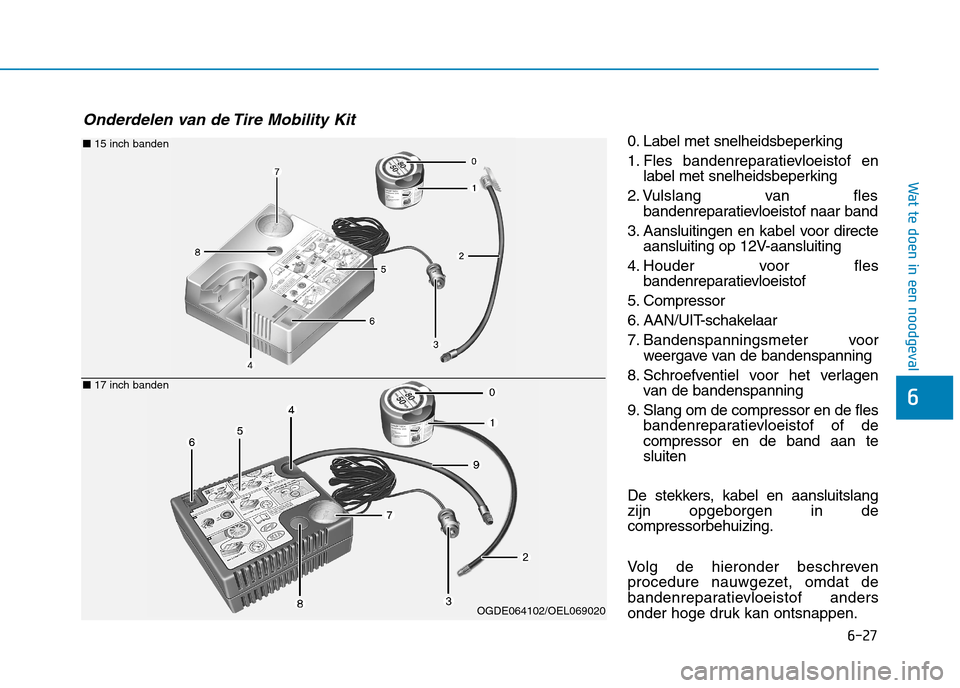

Onderdelen van de Tire Mobility Kit
■ 15 inch banden
OGDE064102/OEL069020
■17 inch banden

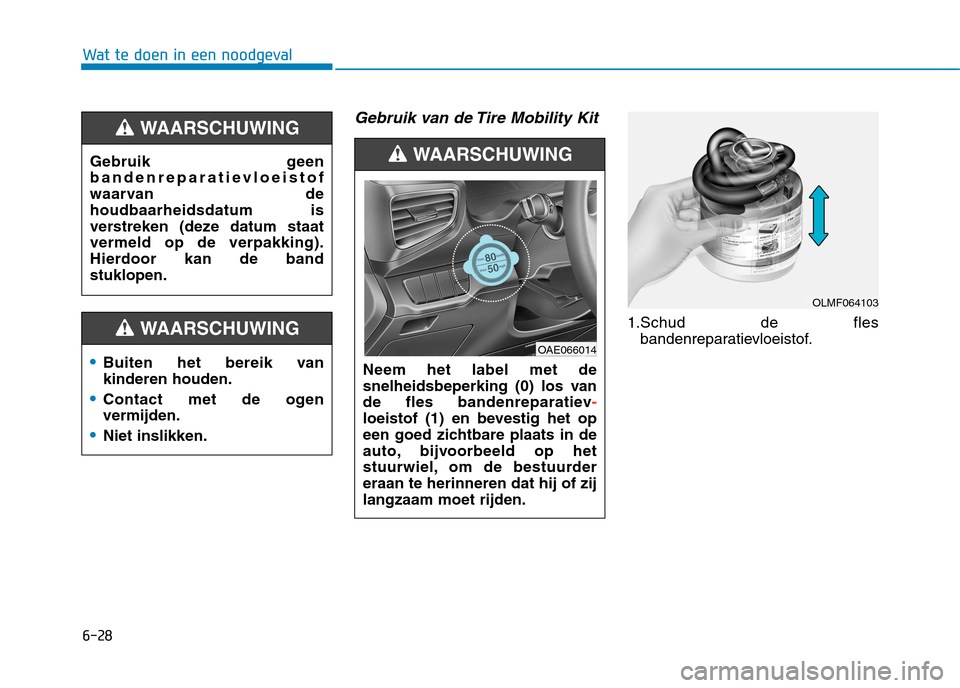

6-28
Wat te doen in een noodgeval
Gebruik van de Tire Mobility Kit
1.Schud de flesbandenreparatievloeistof.
Gebruik geen
bandenreparatievloeistof
waarvan dehoudbaarheidsdatum is
verstreken (deze datum staatvermeld op de verpakking).
Hierdoor kan de bandstuklopen.
WAARSCHUWING
Buiten het bereik van kinderen houden.
Contact met de ogen vermijden.
Niet inslikken.
WAARSCHUWING
Neem het label met de
snelheidsbeperking (0) los van
de fles bandenreparatiev
-
loeistof (1) en bevestig het op
een goed zichtbare plaats in de
auto, bijvoorbeeld op het
stuurwiel, om de bestuurdereraan te herinneren dat hij of zijlangzaam moet rijden.
WAARSCHUWING
OLMF064103
OAE066014

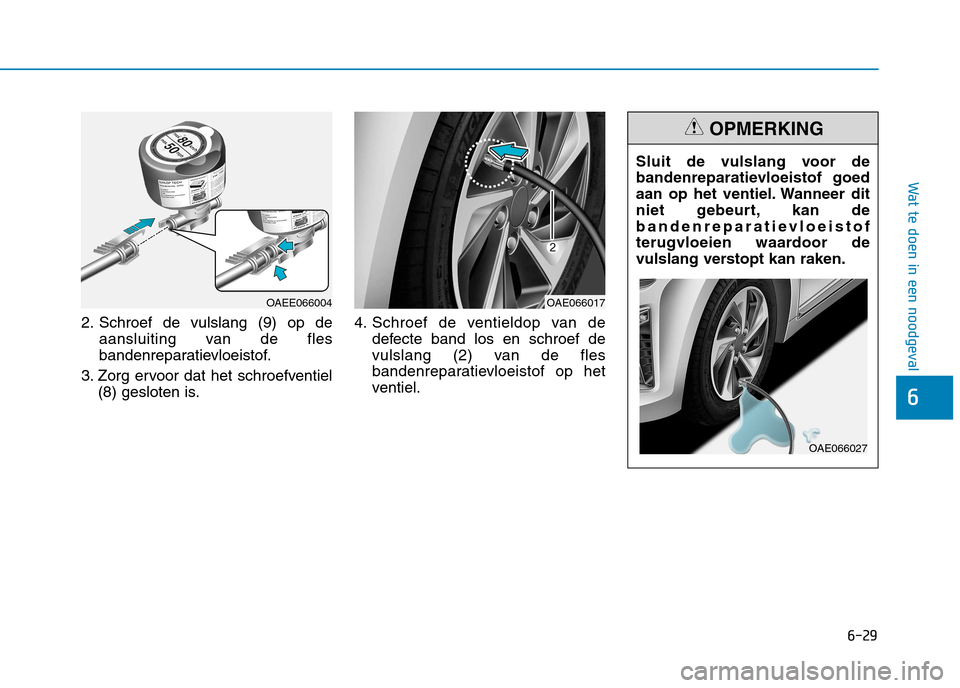

6-29
Wat te doen in een noodgeval
6
2. Schroef de vulslang (9) op deaansluiting van de fles
bandenreparatievloeistof.
3. Zorg ervoor dat het schroefventiel (8) gesloten is. 4. Schroef de ventieldop van de
defecte band los en schroef de
vulslang (2) van de fles
bandenreparatievloeistof op het
ventiel. Sluit de vulslang voor de
bandenreparatievloeistof goed
aan op het ventiel. Wanneer dit
niet gebeurt, kan de
bandenreparatievloeistof
terugvloeien waardoor de
vulslang verstopt kan raken.
OPMERKING
OAE066027
OAEE066004OAE066017

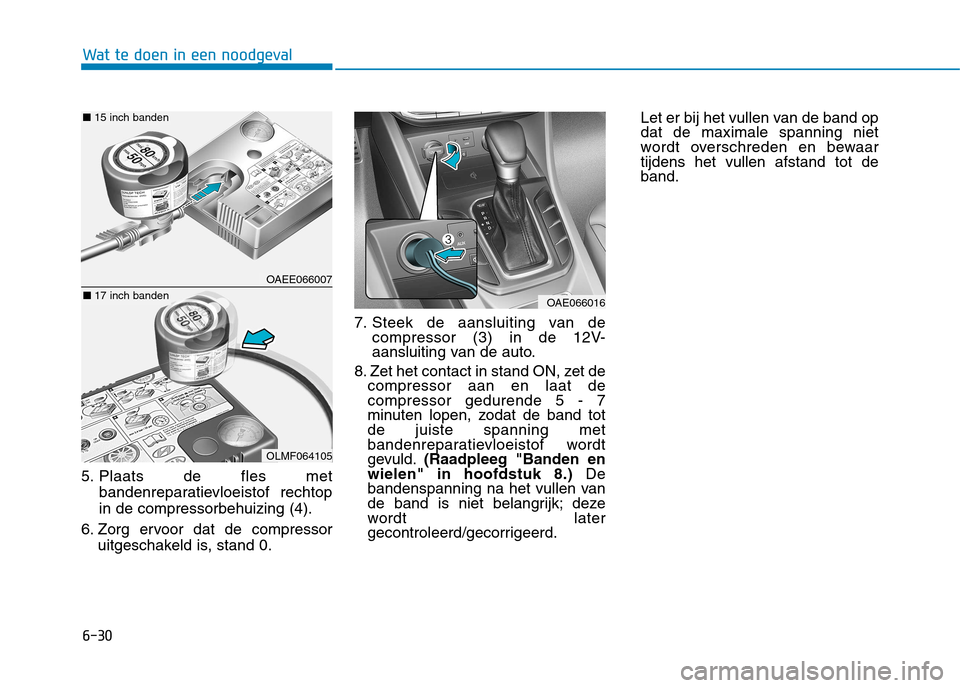

6-30
Wat te doen in een noodgeval
5. Plaats de fles metbandenreparatievloeistof rechtop in de compressorbehuizing (4).
6. Zorg ervoor dat de compressor uitgeschakeld is, stand 0. 7. Steek de aansluiting van de
compressor (3) in de 12V-
aansluiting van de auto.
8. Zet het contact in stand ON, zet de compressor aan en laat decompressor gedurende 5 - 7
minuten lopen, zodat de band totde juiste spanning met
bandenreparatievloeistof wordt
gevuld. (Raadpleeg "Banden en
wielen" in hoofdstuk 8.) De
bandenspanning na het vullen van
de band is niet belangrijk; deze
wordt later
gecontroleerd/gecorrigeerd. Let er bij het vullen van de band opdat de maximale spanning niet
wordt overschreden en bewaartijdens het vullen afstand tot deband.
OAE066016
OAEE066007
OLMF064105
■
15 inch banden
■17 inch banden

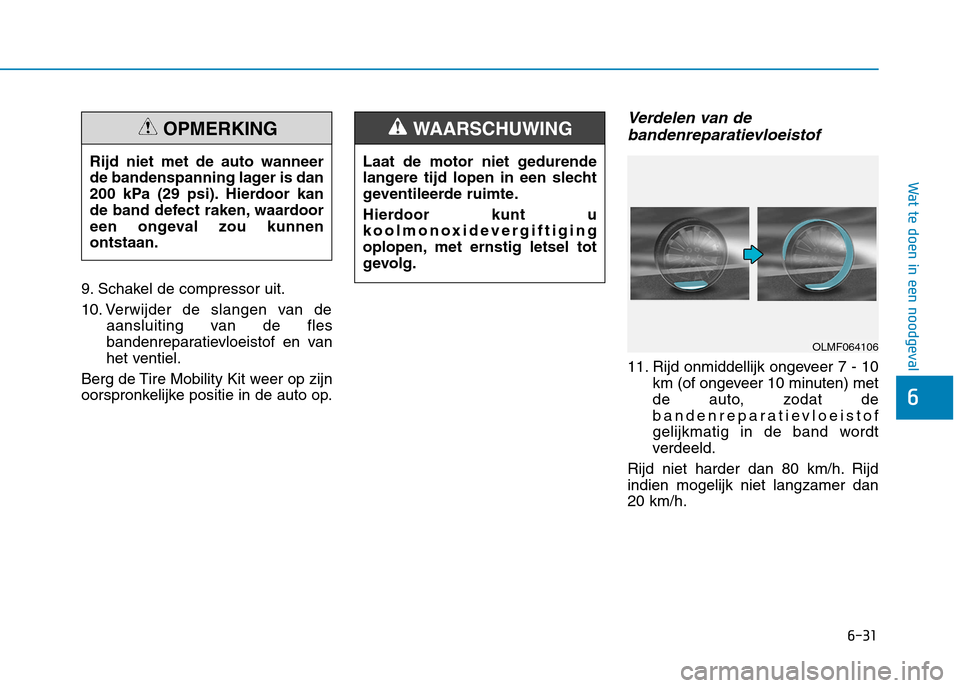

6-31
Wat te doen in een noodgeval
6
9. Schakel de compressor uit.
10. Verwijder de slangen van deaansluiting van de fles
bandenreparatievloeistof en van
het ventiel.
Berg de Tire Mobility Kit weer op zijn
oorspronkelijke positie in de auto op.
Verdelen van de bandenreparatievloeistof
11. Rijd onmiddellijk ongeveer 7 - 10 km (of ongeveer 10 minuten) met
de auto, zodat de
bandenreparatievloeistof
gelijkmatig in de band wordt
verdeeld.
Rijd niet harder dan 80 km/h. Rijdindien mogelijk niet langzamer dan20 km/h.
Rijd niet met de auto wanneer
de bandenspanning lager is dan
200 kPa (29 psi). Hierdoor kan
de band defect raken, waardoor
een ongeval zou kunnenontstaan.
OPMERKING
Laat de motor niet gedurende
langere tijd lopen in een slecht
geventileerde ruimte.
Hierdoor kunt u
koolmonoxidevergiftiging
oplopen, met ernstig letsel tot
gevolg.
WAARSCHUWING
OLMF064106

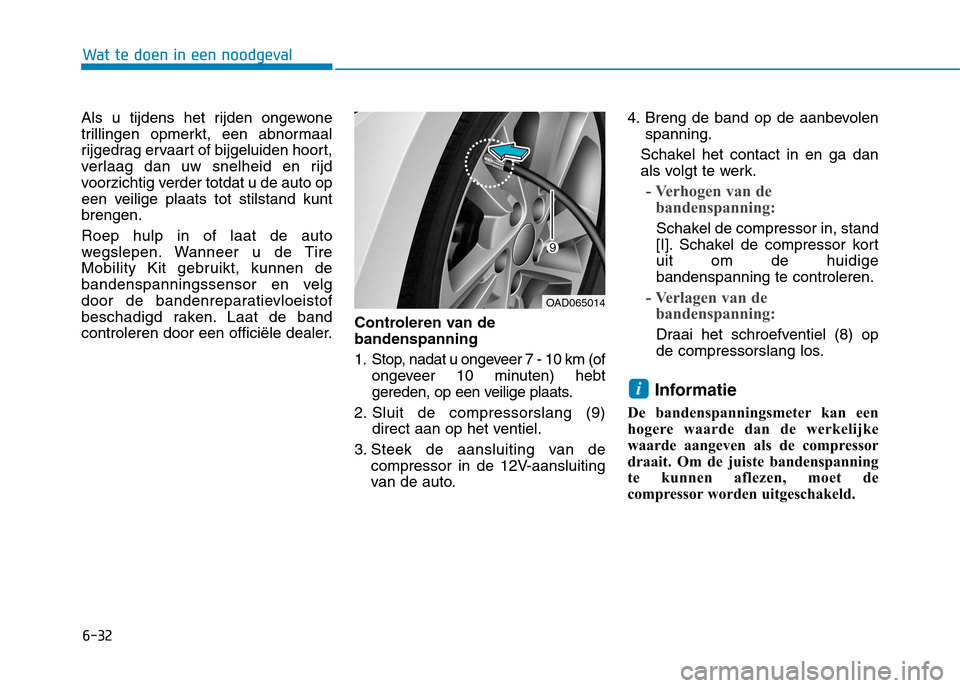

6-32
Wat te doen in een noodgeval
Als u tijdens het rijden ongewone
trillingen opmerkt, een abnormaal
rijgedrag ervaart of bijgeluiden hoort,
verlaag dan uw snelheid en rijd
voorzichtig verder totdat u de auto op
een veilige plaats tot stilstand kuntbrengen. Roep hulp in of laat de auto
wegslepen. Wanneer u de Tire
Mobility Kit gebruikt, kunnen de
bandenspanningssensor en velg
door de bandenreparatievloeistof
beschadigd raken. Laat de band
controleren door een officiële dealer.Controleren van debandenspanning
1. Stop, nadat u ongeveer 7 - 10 km (of
ongeveer 10 minuten) hebt
gereden, op een veilige plaats.
2. Sluit de compressorslang (9) direct aan op het ventiel.
3. Steek de aansluiting van de compressor in de 12V-aansluiting
van de auto. 4. Breng de band op de aanbevolen
spanning.
Schakel het contact in en ga dan als volgt te werk.
- Verhogen van de bandenspanning:
Schakel de compressor in, stand
[I]. Schakel de compressor kort uit om de huidigebandenspanning te controleren.
- Verlagen van de bandenspanning:
Draai het schroefventiel (8) op
de compressorslang los.
Informatie
De bandenspanningsmeter kan een
hogere waarde dan de werkelijke
waarde aangeven als de compressor
draait. Om de juiste bandenspanning
te kunnen aflezen, moet de
compressor worden uitgeschakeld.
i
OAD065014

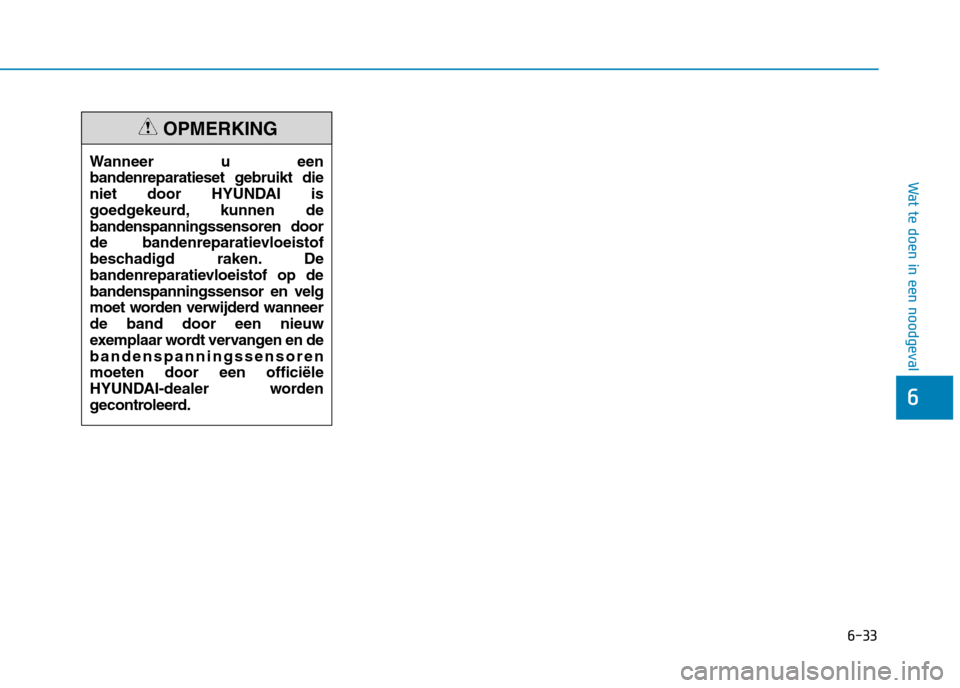

6-33
Wat te doen in een noodgeval
6
Wanneer u een
bandenreparatieset gebruikt die
niet door HYUNDAI is
goedgekeurd, kunnen debandenspanningssensoren door
de bandenreparatievloeistof
beschadigd raken. De
bandenreparatievloeistof op debandenspanningssensor en velg
moet worden verwijderd wanneerde band door een nieuw
exemplaar wordt vervangen en debandenspanningssensorenmoeten door een officiële
HYUNDAI-dealer worden
gecontroleerd.
OPMERKING

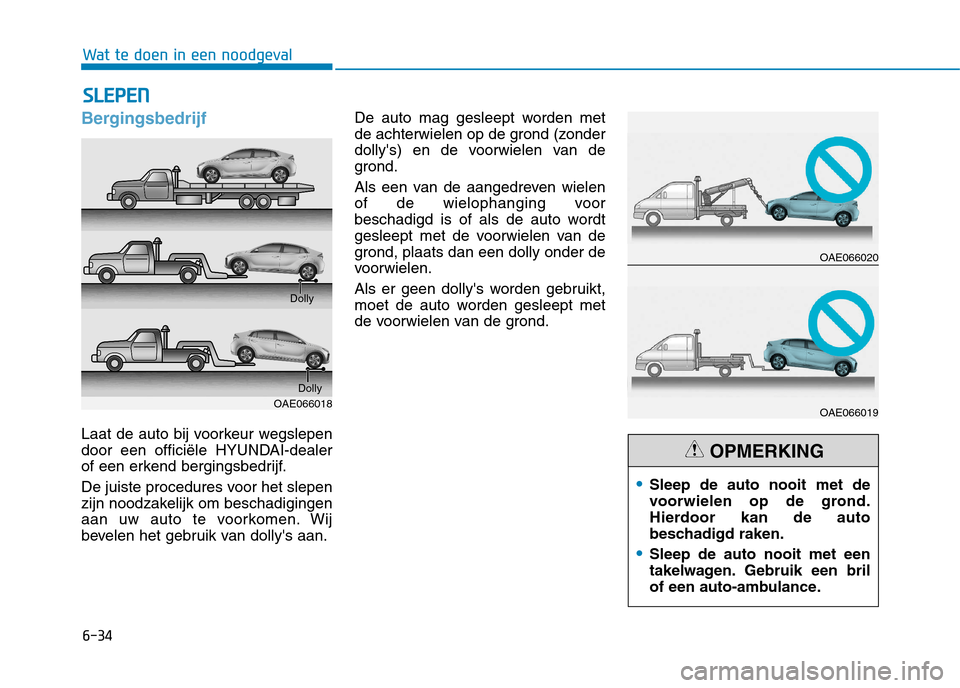

6-34
Wat te doen in een noodgeval
Bergingsbedrijf
Laat de auto bij voorkeur wegslepen
door een officiële HYUNDAI-dealer
of een erkend bergingsbedrijf.
De juiste procedures voor het slepen
zijn noodzakelijk om beschadigingen
aan uw auto te voorkomen. Wij
bevelen het gebruik van dolly's aan.De auto mag gesleept worden met
de achterwielen op de grond (zonder
dolly's) en de voorwielen van de
grond.
Als een van de aangedreven wielen
of de wielophanging voor
beschadigd is of als de auto wordt
gesleept met de voorwielen van de
grond, plaats dan een dolly onder de
voorwielen.
Als er geen dolly's worden gebruikt,
moet de auto worden gesleept met
de voorwielen van de grond.
SS
LLEE PP EENN
OAE066018 Dolly
Dolly
Sleep de auto nooit met de
voorwielen op de grond.
Hierdoor kan de auto
beschadigd raken.
Sleep de auto nooit met een
takelwagen. Gebruik een bril
of een auto-ambulance.
OPMERKING
OAE066020
OAE066019

6-35

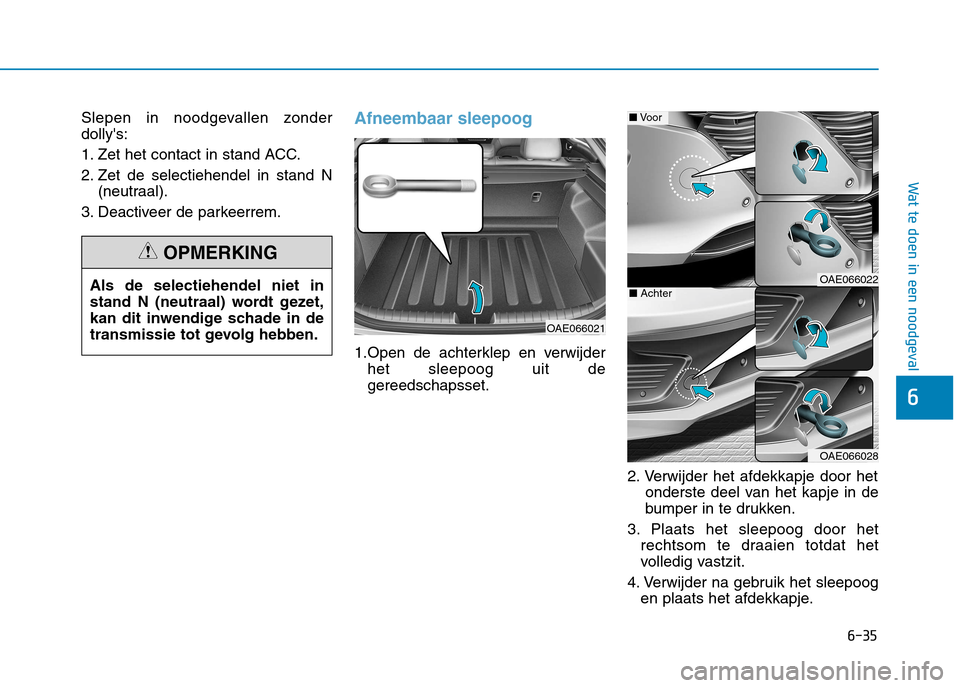

Wat te doen in een noodgeval
6
Slepen in noodgevallen zonder dolly's:
1. Zet het contact in stand ACC.
2. Zet de selectiehendel in stand N(neutraal).
3. Deactiveer de parkeerrem.Afneembaar sleepoog
1.Open de achterklep en verwijder het sleepoog uit de gereedschapsset.
2. Verwijder het afdekkapje door hetonderste deel van het kapje in de
bumper in te drukken.
3. Plaats het sleepoog door het rechtsom te draaien totdat het
volledig vastzit.
4. Verwijder na gebruik het sleepoog en plaats het afdekkapje.
Als de selectiehendel niet in
stand N (neutraal) wordt gezet,
kan dit inwendige schade in de
transmissie tot gevolg hebben.
OPMERKING
OAE066021
OAE066022
OAE066028
■
Voor
■ Achter

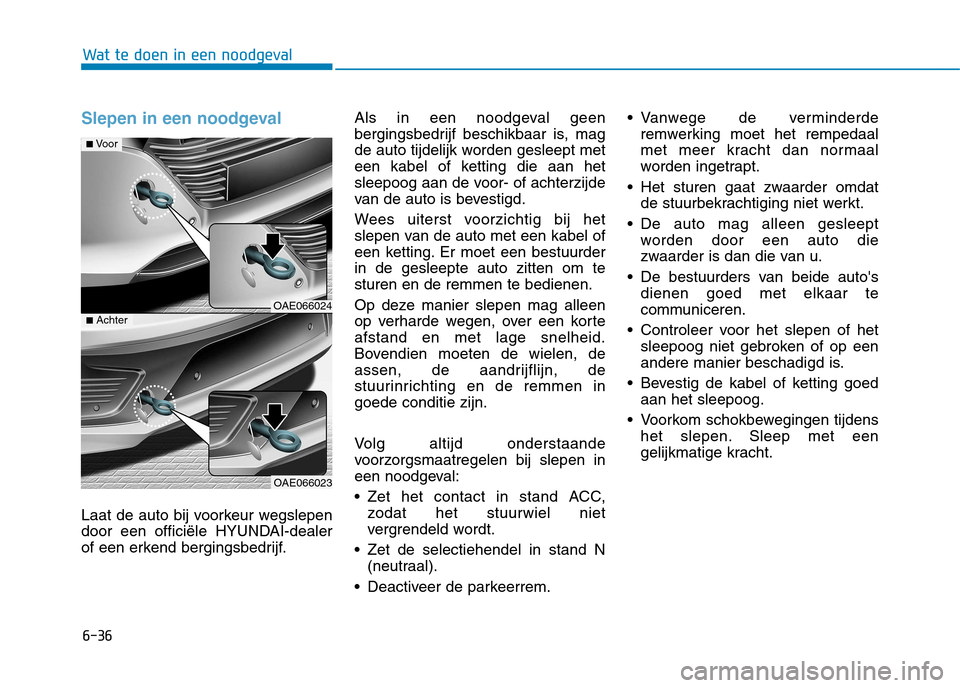

6-36
Wat te doen in een noodgeval
Slepen in een noodgeval
Laat de auto bij voorkeur wegslepen
door een officiële HYUNDAI-dealer
of een erkend bergingsbedrijf.Als in een noodgeval geen
bergingsbedrijf beschikbaar is, mag
de auto tijdelijk worden gesleept met
een kabel of ketting die aan het
sleepoog aan de voor- of achterzijde
van de auto is bevestigd.
Wees uiterst voorzichtig bij het
slepen van de auto met een kabel of
een ketting. Er moet een bestuurderin de gesleepte auto zitten om testuren en de remmen te bedienen.
Op deze manier slepen mag alleen
op verharde wegen, over een korteafstand en met lage snelheid.
Bovendien moeten de wielen, de
assen, de aandrijflijn, de
stuurinrichting en de remmen ingoede conditie zijn.
Volg altijd onderstaande
voorzorgsmaatregelen bij slepen in
een noodgeval:
Zet het contact in stand ACC,
zodat het stuurwiel niet
vergrendeld wordt.
Zet de selectiehendel in stand N (neutraal).
Deactiveer de parkeerrem. Vanwege de verminderde
remwerking moet het rempedaal
met meer kracht dan normaal
worden ingetrapt.
Het sturen gaat zwaarder omdat de stuurbekrachtiging niet werkt.
De auto mag alleen gesleept worden door een auto die
zwaarder is dan die van u.
De bestuurders van beide auto's dienen goed met elkaar te
communiceren.
Controleer voor het slepen of het sleepoog niet gebroken of op een
andere manier beschadigd is.
Bevestig de kabel of ketting goed aan het sleepoog.
Voorkom schokbewegingen tijdens het slepen. Sleep met een
gelijkmatige kracht.
OAE066024
OAE066023
■Voor
■ Achter
