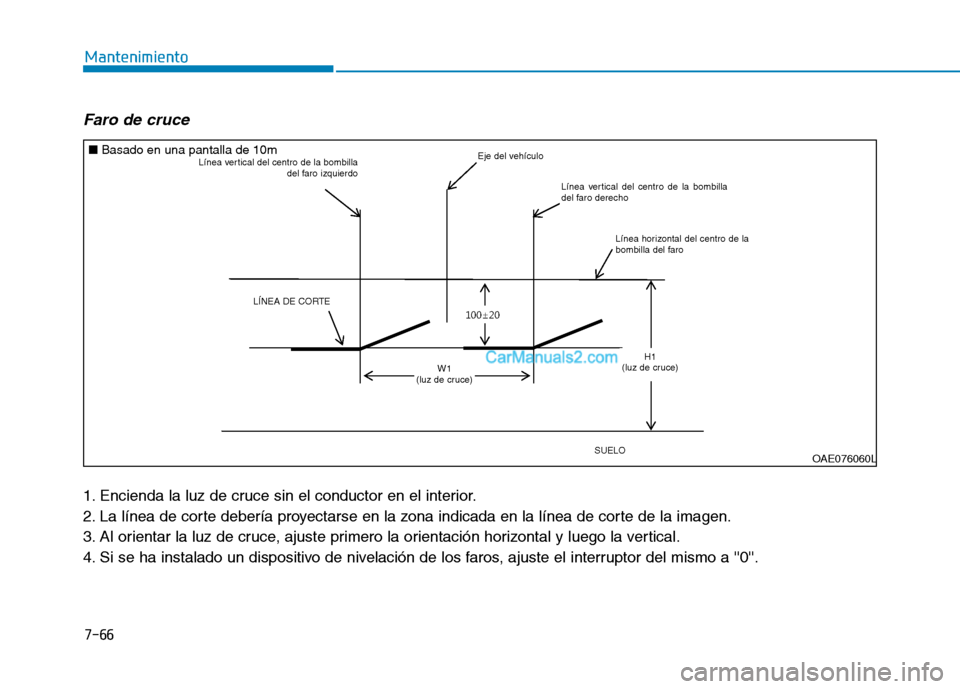

7-66
Mantenimiento
Faro de cruce
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a ''0''.
:&DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'
—
+
/RZEHDP
/RZEHDP
OAE076060L
■
Basado en una pantalla de 10m
Línea vertical del centro de la bombilla
del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla
del faro derecho
LÍNEA DE CORTE
W1
(luz de cruce)H1
(luz de cruce)
Línea horizontal del centro de la
bombilla del faro
SUELO

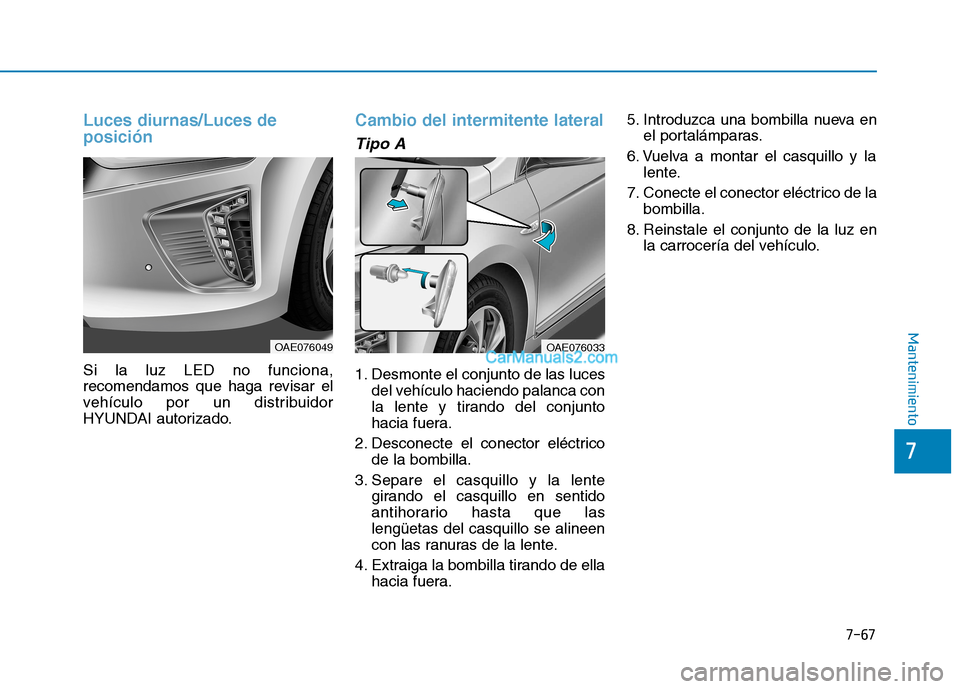

7-67
7
Mantenimiento
Luces diurnas/Luces de posición
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
Tipo A
1. Desmonte el conjunto de las lucesdel vehículo haciendo palanca con
la lente y tirando del conjunto
hacia fuera.
2. Desconecte el conector eléctrico de la bombilla.
3. Separe el casquillo y la lente girando el casquillo en sentido
antihorario hasta que laslengüetas del casquillo se alineen
con las ranuras de la lente.
4. Extraiga la bombilla tirando de ella hacia fuera. 5. Introduzca una bombilla nueva en
el portalámparas.
6. Vuelva a montar el casquillo y la lente.
7. Conecte el conector eléctrico de la bombilla.
8. Reinstale el conjunto de la luz en la carrocería del vehículo.
OAE076033OAE076049

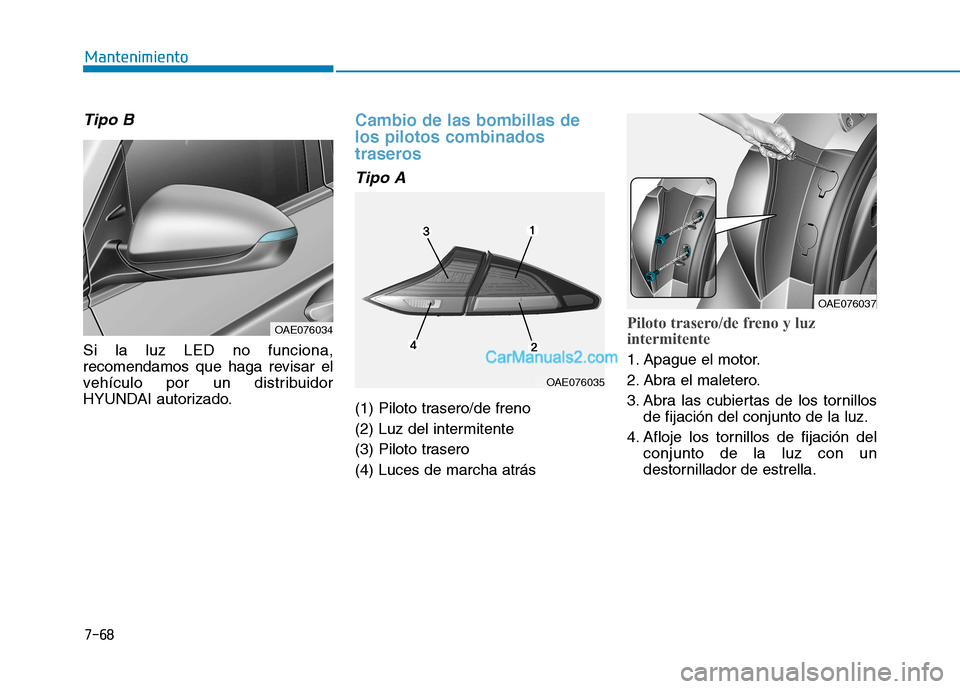

7-68
Mantenimiento
Tipo B
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio de las bombillas de los pilotos combinados
traseros
Tipo A
(1) Piloto trasero/de freno
(2) Luz del intermitente
(3) Piloto trasero(4) Luces de marcha atrás
Piloto trasero/de freno y luz
intermitente
1. Apague el motor.
2. Abra el maletero.
3. Abra las cubiertas de los tornillosde fijación del conjunto de la luz.
4. Afloje los tornillos de fijación del conjunto de la luz con un
destornillador de estrella.
OAE076037
OAE076035
OAE076034

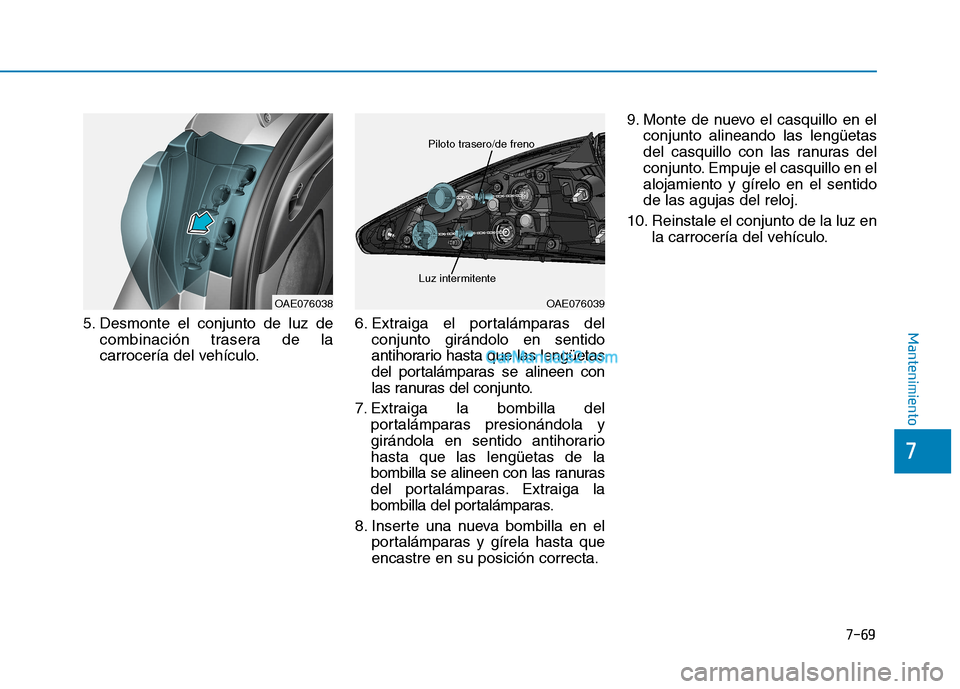

7-69
7
Mantenimiento5. Desmonte el conjunto de luz decombinación trasera de la
carrocería del vehículo. 6. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
7. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorariohasta que las lengüetas de la
bombilla se alineen con las ranuras
del portalámparas. Extraiga la
bombilla del portalámparas.
8. Inserte una nueva bombilla en el portalámparas y gírela hasta queencastre en su posición correcta. 9. Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Empuje el casquillo en elalojamiento y gírelo en el sentidode las agujas del reloj.
10. Reinstale el conjunto de la luz en la carrocería del vehículo.
OAE076039
Piloto trasero/de freno
Luz intermitente
OAE076038

7-70
Mantenimiento
Piloto trasero y luz de marcha atrás
1. Apague el motor.
2. Abra el portón trasero.
3. Desmonte la cubierta de servicioutilizando un destornillador de cabeza plana. 4. Extraiga la bombilla tirando de ella
hacia fuera.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta queencastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
Empuje el portalámparas en elconjunto y gírelo en sentido
horario.
7. Vuelva a montar la cubierta de servicio.
Tipo B
(1) Piloto trasero/de freno
(2) Luz del intermitente
(3) Piloto trasero(4) Luces de marcha atrás
Piloto trasero/de freno
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
OAE076036
OAE076042
Luces de marcha atrás
OAE076041

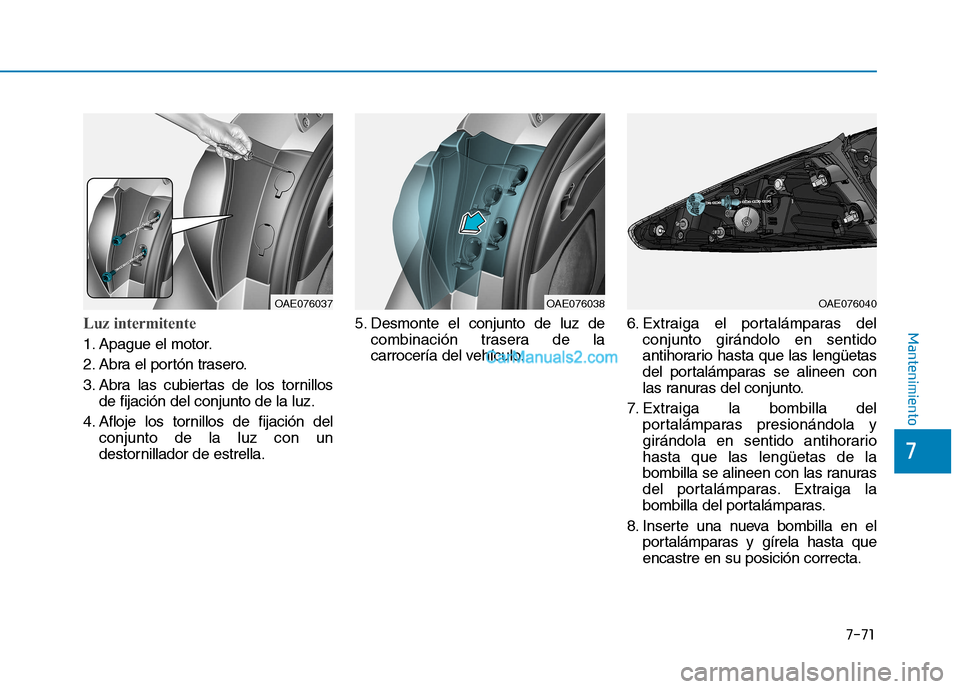

7-71
7
MantenimientoLuz intermitente
1. Apague el motor.
2. Abra el portón trasero.
3. Abra las cubiertas de los tornillosde fijación del conjunto de la luz.
4. Afloje los tornillos de fijación del conjunto de la luz con un
destornillador de estrella. 5. Desmonte el conjunto de luz de
combinación trasera de la
carrocería del vehículo. 6. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
7. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorariohasta que las lengüetas de la
bombilla se alineen con las ranuras
del portalámparas. Extraiga la
bombilla del portalámparas.
8. Inserte una nueva bombilla en el portalámparas y gírela hasta queencastre en su posición correcta.
OAE076040OAE076037OAE076038

7-72
Mantenimiento
9. Monte de nuevo el casquillo en elconjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Empuje el casquillo en elalojamiento y gírelo en el sentido delas agujas del reloj.
10. Reinstale el conjunto de la luz en la carrocería del vehículo.
Luz de marcha atrás
1. Apague el motor.
2. Abra el maletero.
3. Desmonte la cubierta de servicioutilizando un destornillador de cabeza plana. 4. Extraiga la bombilla tirando de ella
hacia fuera.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta quese encaje en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
Empuje el portalámparas en elconjunto y gírelo en sentido
horario.
7. Vuelva a montar la cubierta de servicio.
OAE076041OAE076042
Piloto de
marcha atrás

7-73
7
Mantenimiento
Piloto antiniebla (opcional)
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Tercera luz del freno
Si la tercera luz de freno no funciona, recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.
Cambio de la bombilla de la luz de la matrícula
1. Con un destornillador de puntaplana, haga palanca ligeramente
en la cubierta de la lente desde lacarcasa de la luz.
2. Extraiga la bombilla tirando de ella hacia fuera.
3. Monte una bombilla nueva.
4. Vuelva a montar todo en el orden inverso al desmontaje.
Cambio de la bombilla de luz interior
Luz de lectura y luz del
habitáculo
Si la luz LED no funciona,
recomendamos que lleve a revisar el
vehículo a un distribuidor HYUNDAI
autorizado.
OAE076043
OAE076044OAEE076026
OAEE076027
■ Luz de lectura (Tipo de LED)
■ Luz del habitáculo (Tipo de LED)

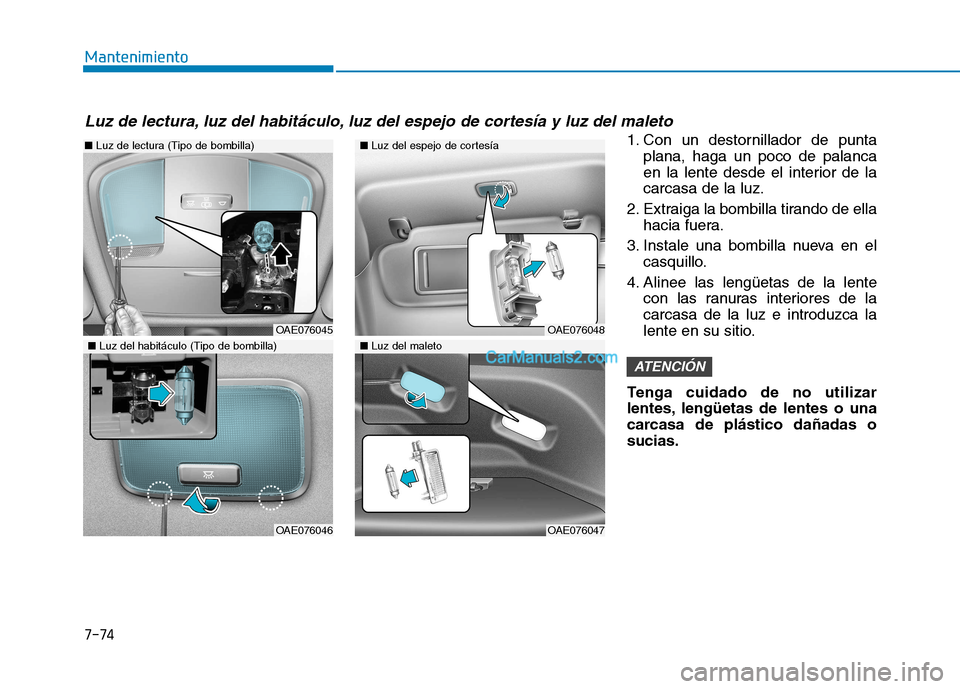

7-74
Mantenimiento
1. Con un destornillador de puntaplana, haga un poco de palanca
en la lente desde el interior de lacarcasa de la luz.
2. Extraiga la bombilla tirando de ella hacia fuera.
3. Instale una bombilla nueva en el casquillo.
4. Alinee las lengüetas de la lente con las ranuras interiores de lacarcasa de la luz e introduzca la
lente en su sitio.
Tenga cuidado de no utilizar
lentes, lengüetas de lentes o una
carcasa de plástico dañadas osucias.
ATENCIÓN
■ Luz de lectura (Tipo de bombilla)
OAE076045
OAE076046
■ Luz del espejo de cortesía
■Luz del maleto
OAE076048
OAE076047
■Luz del habitáculo (Tipo de bombilla)
Luz de lectura, luz del habitáculo, luz del espejo de cortesía y luz del maleto

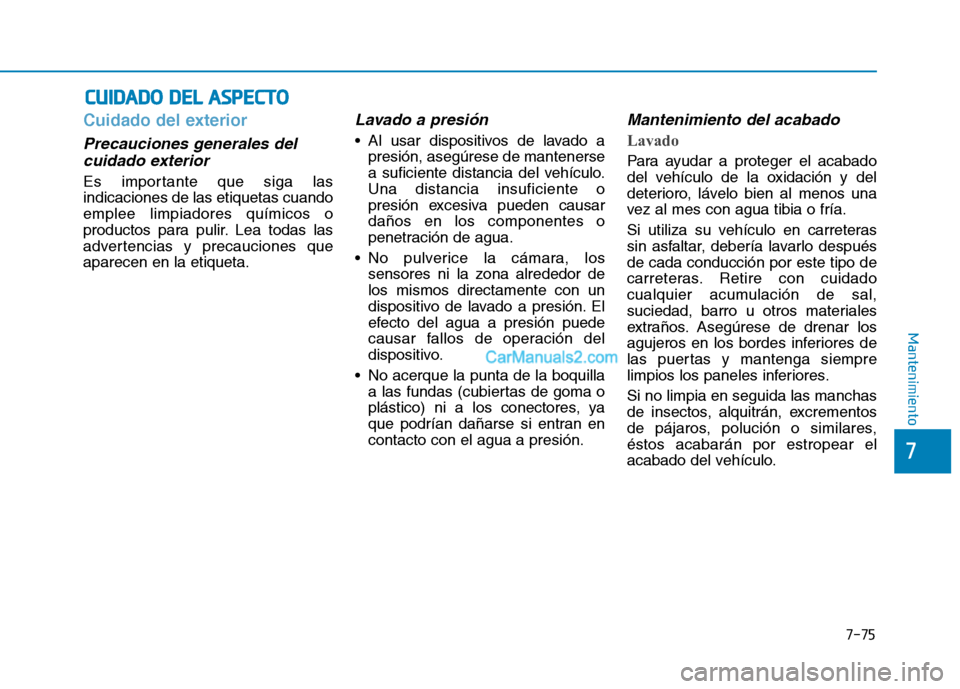

7-75
7
Mantenimiento
CCUU IIDD AA DDOO DD EELL AA SSPP EECCTT OO
Cuidado del exterior
Precauciones generales del
cuidado exterior
Es importante que siga las indicaciones de las etiquetas cuandoemplee limpiadores químicos o
productos para pulir. Lea todas las
advertencias y precauciones queaparecen en la etiqueta.
Lavado a presión
Al usar dispositivos de lavado a presión, asegúrese de mantenerse
a suficiente distancia del vehículo.Una distancia insuficiente o
presión excesiva pueden causardaños en los componentes o
penetración de agua.
No pulverice la cámara, los sensores ni la zona alrededor delos mismos directamente con un
dispositivo de lavado a presión. El
efecto del agua a presión puede
causar fallos de operación del
dispositivo.
No acerque la punta de la boquilla a las fundas (cubiertas de goma o
plástico) ni a los conectores, ya
que podrían dañarse si entran encontacto con el agua a presión.
Mantenimiento del acabado
Lavado
Para ayudar a proteger el acabado
del vehículo de la oxidación y del
deterioro, lávelo bien al menos una
vez al mes con agua tibia o fría.
Si utiliza su vehículo en carreteras
sin asfaltar, debería lavarlo despuésde cada conducción por este tipo de
carreteras. Retire con cuidado
cualquier acumulación de sal,
suciedad, barro u otros materiales
extraños. Asegúrese de drenar los
agujeros en los bordes inferiores de
las puertas y mantenga siempre
limpios los paneles inferiores. Si no limpia en seguida las manchas
de insectos, alquitrán, excrementos
de pájaros, polución o similares,éstos acabarán por estropear el
acabado del vehículo.
