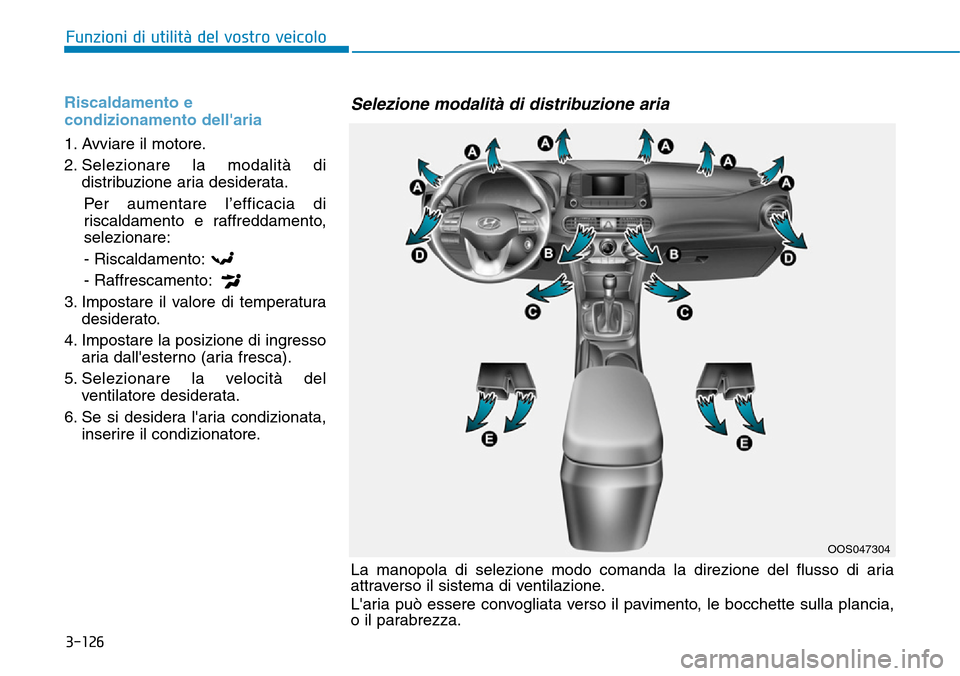

3-126
Funzioni di utilità del vostro veicolo
Riscaldamento e
condizionamento dell'aria
1. Avviare il motore.
2. Selezionare la modalità di
distribuzione aria desiderata.
Per aumentare l’efficacia di
riscaldamento e raffreddamento,
selezionare:
- Riscaldamento:
- Raffrescamento:
3. Impostare il valore di temperatura
desiderato.
4. Impostare la posizione di ingresso
aria dall'esterno (aria fresca).
5. Selezionare la velocità del
ventilatore desiderata.
6. Se si desidera l'aria condizionata,
inserire il condizionatore.
La manopola di selezione modo comanda la direzione del flusso di aria
attraverso il sistema di ventilazione.
L'aria può essere convogliata verso il pavimento, le bocchette sulla plancia,
o il parabrezza.
Selezione modalità di distribuzione aria
OOS047304

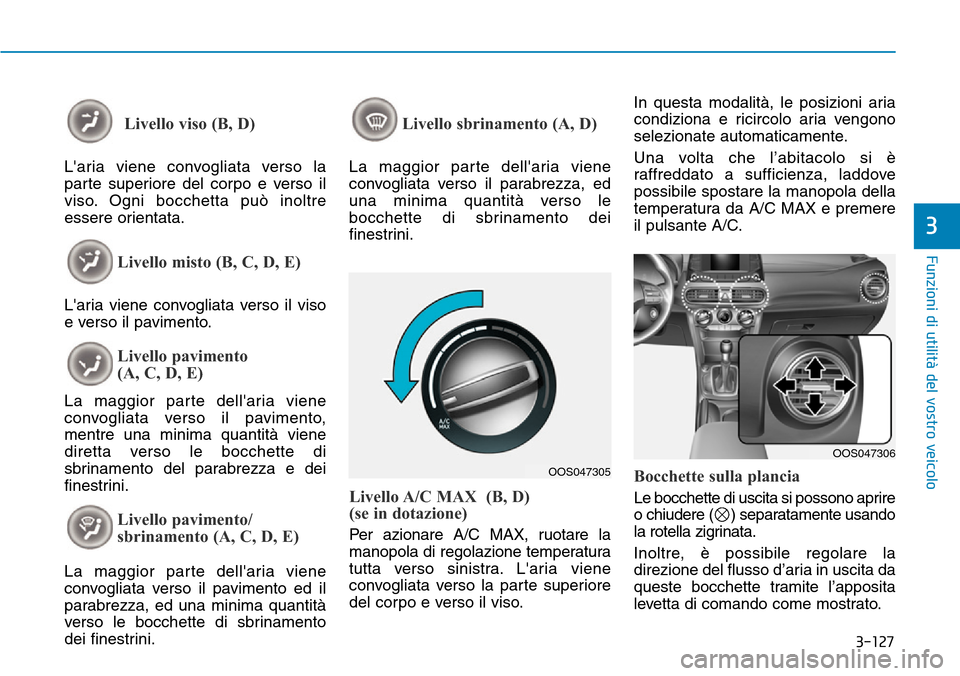

3-127
Funzioni di utilità del vostro veicolo
3
Livello viso (B, D)
L'aria viene convogliata verso la
parte superiore del corpo e verso il
viso. Ogni bocchetta può inoltre
essere orientata.
Livello misto (B, C, D, E)
L'aria viene convogliata verso il viso
e verso il pavimento.
Livello pavimento
(A, C, D, E)
La maggior parte dell'aria viene
convogliata verso il pavimento,
mentre una minima quantità viene
diretta verso le bocchette di
sbrinamento del parabrezza e dei
finestrini.
Livello pavimento/
sbrinamento (A, C, D, E)
La maggior parte dell'aria viene
convogliata verso il pavimento ed il
parabrezza, ed una minima quantità
verso le bocchette di sbrinamento
dei finestrini.
Livello sbrinamento (A, D)
La maggior parte dell'aria viene
convogliata verso il parabrezza, ed
una minima quantità verso le
bocchette di sbrinamento dei
finestrini.
Livello A/C MAX (B, D)
(se in dotazione)
Per azionare A/C MAX, ruotare la
manopola di regolazione temperatura
tutta verso sinistra.L'aria viene
convogliata verso la parte superiore
del corpo e verso il viso.In questa modalità, le posizioni aria
condiziona e ricircolo aria vengono
selezionate automaticamente.
Una volta che l’abitacolo si è
raffreddato a sufficienza, laddove
possibile spostare la manopola della
temperatura da A/C MAX e premere
il pulsante A/C.
Bocchette sulla plancia
Le bocchette di uscita si possono aprire
o chiudere ( ) separatamente usando
la rotella zigrinata.
Inoltre, è possibile regolare la
direzione del flusso d’aria in uscita da
queste bocchette tramite l’apposita
levetta di comando come mostrato.
OOS047305
OOS047306

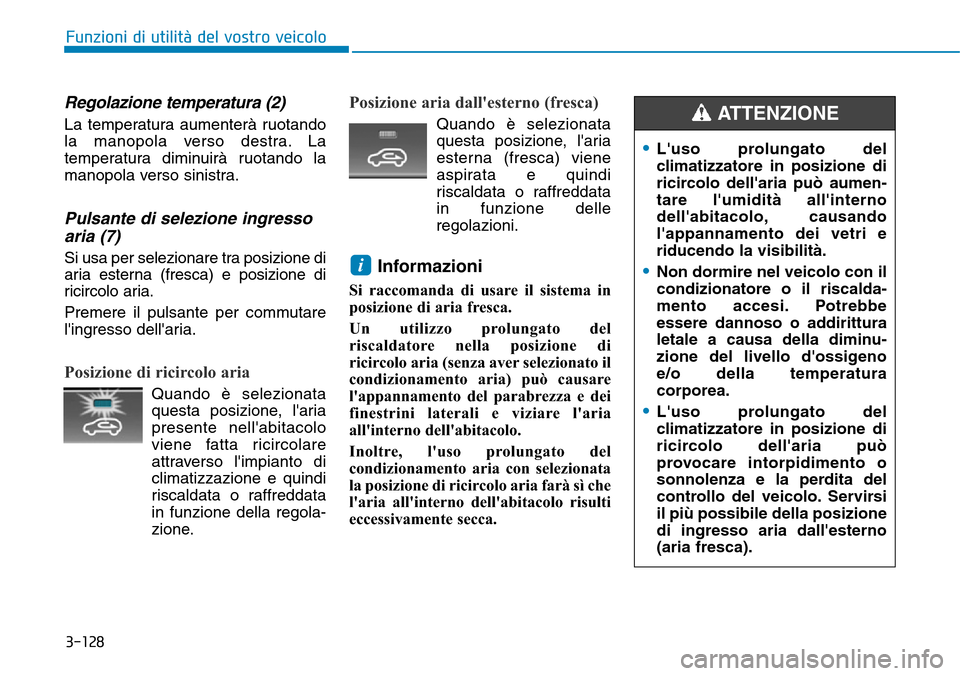

3-128
Funzioni di utilità del vostro veicolo
Regolazione temperatura (2)
La temperatura aumenterà ruotando
la manopola verso destra. La
temperatura diminuirà ruotando la
manopola verso sinistra.
Pulsante di selezione ingresso
aria (7)
Si usa per selezionare tra posizione di
aria esterna (fresca) e posizione di
ricircolo aria.
Premere il pulsante per commutare
l'ingresso dell'aria.
Posizione di ricircolo aria
Quando è selezionata
questa posizione, l'aria
presente nell'abitacolo
viene fatta ricircolare
attraverso l'impianto di
climatizzazione e quindi
riscaldata o raffreddata
in funzione della regola-
zione.
Posizione aria dall'esterno (fresca)
Quando è selezionata
questa posizione, l'aria
esterna (fresca) viene
aspirata e quindi
riscaldata o raffreddata
in funzione delle
regolazioni.
Informazioni
Si raccomanda di usare il sistema in
posizione di aria fresca.
Un utilizzo prolungato del
riscaldatore nella posizione di
ricircolo aria (senza aver selezionato il
condizionamento aria) può causare
l'appannamento del parabrezza e dei
finestrini laterali e viziare l'aria
all'interno dell'abitacolo.
Inoltre, l'uso prolungato del
condizionamento aria con selezionata
la posizione di ricircolo aria farà sì che
l'aria all'interno dell'abitacolo risulti
eccessivamente secca.
i
•L'uso prolungato del
climatizzatore in posizione di
ricircolo dell'aria può aumen-
tare l'umidità all'interno
dell'abitacolo, causando
l'appannamento dei vetri e
riducendo la visibilità.
•Non dormire nel veicolo con il
condizionatore o il riscalda-
mento accesi. Potrebbe
essere dannoso o addirittura
letale a causa della diminu-
zione del livello d'ossigeno
e/o della temperatura
corporea.
•L'uso prolungato del
climatizzatore in posizione di
ricircolo dell'aria può
provocare intorpidimento o
sonnolenza e la perdita del
controllo del veicolo. Servirsi
il più possibile della posizione
di ingresso aria dall'esterno
(aria fresca).
ATTENZIONE

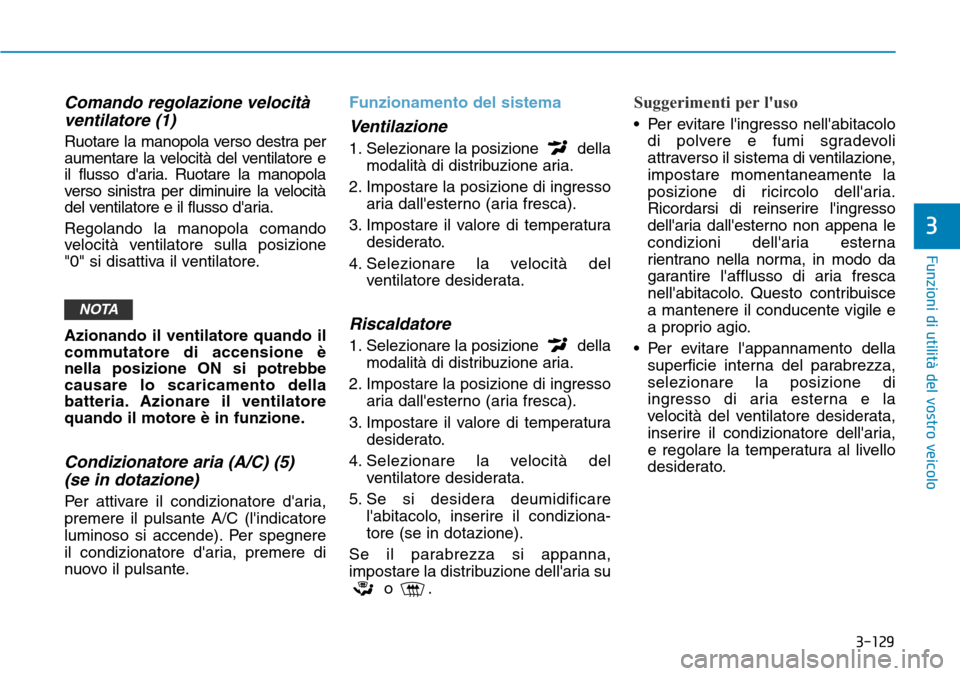

3-129
Funzioni di utilità del vostro veicolo
3
Comando regolazione velocità
ventilatore (1)
Ruotare la manopola verso destra per
aumentare la velocità del ventilatore e
il flusso d'aria. Ruotare la manopola
verso sinistra per diminuire la velocità
del ventilatore e il flusso d'aria.
Regolando la manopola comando
velocità ventilatore sulla posizione
"0" si disattiva il ventilatore.
Azionando il ventilatore quando il
commutatore di accensione è
nella posizione ON si potrebbe
causare lo scaricamento della
batteria. Azionare il ventilatore
quando il motore è in funzione.
Condizionatore aria (A/C) (5)
(se in dotazione)
Per attivare il condizionatore d'aria,
premere il pulsante A/C (l'indicatore
luminoso si accende). Per spegnere
il condizionatore d'aria, premere di
nuovo il pulsante.Funzionamento del sistema
Ventilazione
1. Selezionare la posizione della
modalità di distribuzione aria.
2. Impostare la posizione di ingresso
aria dall'esterno (aria fresca).
3. Impostare il valore di temperatura
desiderato.
4. Selezionare la velocità del
ventilatore desiderata.
Riscaldatore
1. Selezionare la posizione della
modalità di distribuzione aria.
2. Impostare la posizione di ingresso
aria dall'esterno (aria fresca).
3. Impostare il valore di temperatura
desiderato.
4. Selezionare la velocità del
ventilatore desiderata.
5. Se si desidera deumidificare
l'abitacolo, inserire il condiziona-
tore (se in dotazione).
Se il parabrezza si appanna,
impostare la distribuzione dell'aria su
o.
Suggerimenti per l'uso
• Per evitare l'ingresso nell'abitacolo
di polvere e fumi sgradevoli
attraverso il sistema di ventilazione,
impostare momentaneamente la
posizione di ricircolo dell'aria.
Ricordarsi di reinserire l'ingresso
dell'aria dall'esterno non appena le
condizioni dell'aria esterna
rientrano nella norma, in modo da
garantire l'afflusso di aria fresca
nell'abitacolo. Questo contribuisce
a mantenere il conducente vigile e
a proprio agio.
• Per evitare l'appannamento della
superficie interna del parabrezza,
selezionare la posizione di
ingresso di aria esterna e la
velocità del ventilatore desiderata,
inserire il condizionatore dell'aria,
e regolare la temperatura al livello
desiderato.
NOTA

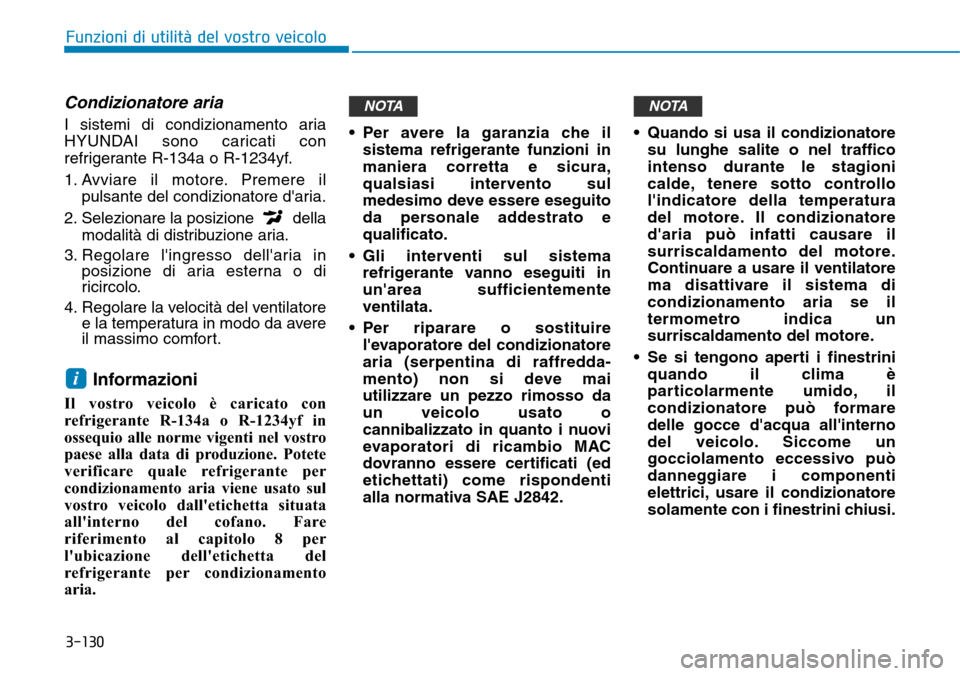

3-130
Funzioni di utilità del vostro veicolo
Condizionatore aria
I sistemi di condizionamento aria
HYUNDAI sono caricati con
refrigerante R-134a o R-1234yf.
1. Avviare il motore. Premere il
pulsante del condizionatore d'aria.
2. Selezionare la posizione della
modalità di distribuzione aria.
3. Regolare l'ingresso dell'aria in
posizione di aria esterna o di
ricircolo.
4. Regolare la velocità del ventilatore
e la temperatura in modo da avere
il massimo comfort.
Informazioni
Il vostro veicolo è caricato con
refrigerante R-134a o R-1234yf in
ossequio alle norme vigenti nel vostro
paese alla data di produzione. Potete
verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano. Fare
riferimento al capitolo 8 per
l'ubicazione dell'etichetta del
refrigerante per condizionamento
aria.• Per avere la garanzia che il
sistema refrigerante funzioni in
maniera corretta e sicura,
qualsiasi intervento sul
medesimo deve essere eseguito
da personale addestrato e
qualificato.
• Gli interventi sul sistema
refrigerante vanno eseguiti in
un'area sufficientemente
ventilata.
• Per riparare o sostituire
l'evaporatore del condizionatore
aria (serpentina di raffredda-
mento) non si deve mai
utilizzare un pezzo rimosso da
un veicolo usato o
cannibalizzato in quanto i nuovi
evaporatori di ricambio MAC
dovranno essere certificati (ed
etichettati) come rispondenti
alla normativa SAE J2842.• Quando si usa il condizionatore
su lunghe salite o nel traffico
intenso durante le stagioni
calde, tenere sotto controllo
l'indicatore della temperatura
del motore. Il condizionatore
d'aria può infatti causare il
surriscaldamento del motore.
Continuare a usare il ventilatore
ma disattivare il sistema di
condizionamento aria se il
termometro indica un
surriscaldamento del motore.
• Se si tengono aperti i finestrini
quando il clima è
particolarmente umido, il
condizionatore può formare
delle gocce d'acqua all'interno
del veicolo. Siccome un
gocciolamento eccessivo può
danneggiare i componenti
elettrici, usare il condizionatore
solamente con i finestrini chiusi.
NOTANOTA
i

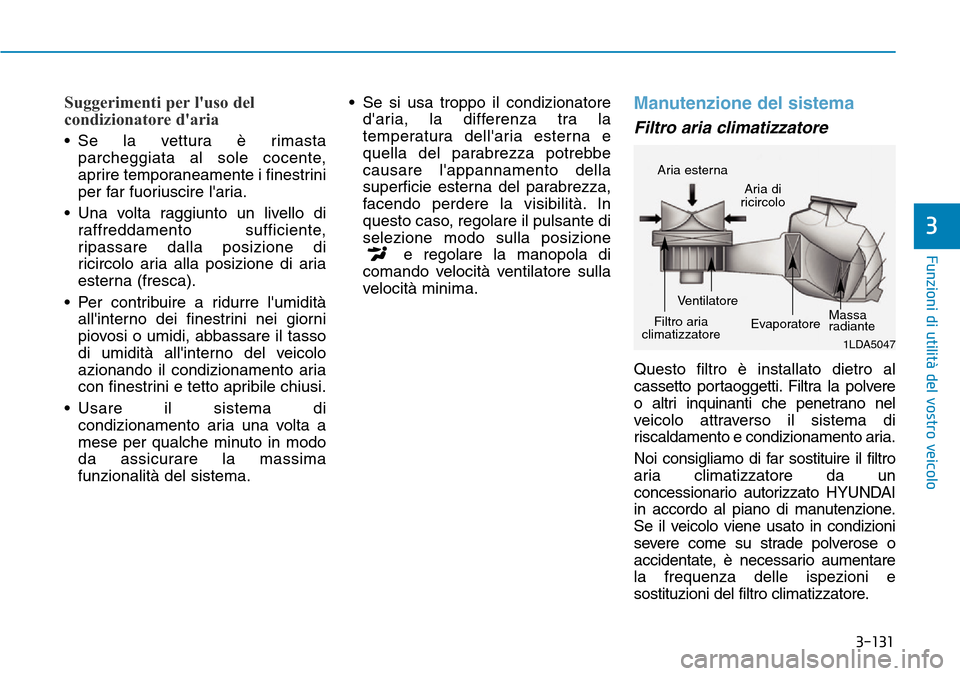

3-131
Funzioni di utilità del vostro veicolo
3
Suggerimenti per l'uso del
condizionatore d'aria
• Se la vettura è rimasta
parcheggiata al sole cocente,
aprire temporaneamente i finestrini
per far fuoriuscire l'aria.
• Una volta raggiunto un livello di
raffreddamento sufficiente,
ripassare dalla posizione di
ricircolo aria alla posizione di aria
esterna (fresca).
• Per contribuire a ridurre l'umidità
all'interno dei finestrini nei giorni
piovosi o umidi, abbassare il tasso
di umidità all'interno del veicolo
azionando il condizionamento aria
con finestrini e tetto apribile chiusi.
• Usare il sistema di
condizionamento aria una volta a
mese per qualche minuto in modo
da assicurare la massima
funzionalità del sistema.• Se si usa troppo il condizionatore
d'aria, la differenza tra la
temperatura dell'aria esterna e
quella del parabrezza potrebbe
causare l'appannamento della
superficie esterna del parabrezza,
facendo perdere la visibilità. In
questo caso, regolare il pulsante di
selezione modo sulla posizione
e regolare la manopola di
comando velocità ventilatore sulla
velocità minima.
Manutenzione del sistema
Filtro aria climatizzatore
Questo filtro è installato dietro al
cassetto portaoggetti. Filtra la polvere
o altri inquinanti che penetrano nel
veicolo attraverso il sistema di
riscaldamento e condizionamento aria.
Noi consigliamo di far sostituire il filtro
aria climatizzatore da un
concessionario autorizzato HYUNDAI
in accordo al piano di manutenzione.
Se il veicolo viene usato in condizioni
severe come su strade polverose o
accidentate, è necessario aumentare
la frequenza delle ispezioni e
sostituzioni del filtro climatizzatore.
1LDA5047
Aria esterna
Aria di
ricircolo
Filtro aria
climatizzatoreVentilatore
EvaporatoreMassa
radiante

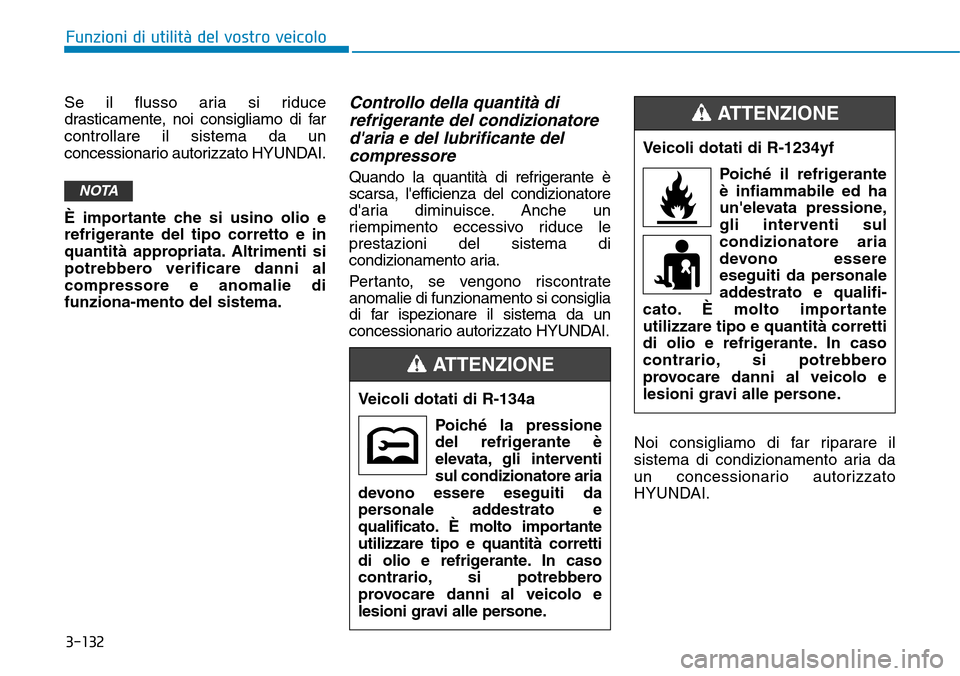

3-132
Funzioni di utilità del vostro veicolo
Se il flusso aria si riduce
drasticamente, noi consigliamo di far
controllare il sistema da un
concessionario autorizzato HYUNDAI.
È importante che si usino olio e
refrigerante del tipo corretto e in
quantità appropriata. Altrimenti si
potrebbero verificare danni al
compressore e anomalie di
funziona-mento del sistema.Controllo della quantità di
refrigerante del condizionatore
d'aria e del lubrificante del
compressore
Quando la quantità di refrigerante è
scarsa, l'efficienza del condizionatore
d'aria diminuisce. Anche un
riempimento eccessivo riduce le
prestazioni del sistema di
condizionamento aria.
Pertanto, se vengono riscontrate
anomalie di funzionamento si consiglia
di far ispezionare il sistema da un
concessionario autorizzato HYUNDAI.
Noi consigliamo di far riparare il
sistema di condizionamento aria da
un concessionario autorizzato
HYUNDAI.NOTA
Veicoli dotati di R-134a
Poiché la pressione
del refrigerante è
elevata, gli interventi
sul condizionatore aria
devono essere eseguiti da
personale addestrato e
qualificato. È molto importante
utilizzare tipo e quantità corretti
di olio e refrigerante. In caso
contrario, si potrebbero
provocare danni al veicolo e
lesioni gravi alle persone.
ATTENZIONE
Veicoli dotati di R-1234yf
Poiché il refrigerante
è infiammabile ed ha
un'elevata pressione,
gli interventi sul
condizionatore aria
devono essere
eseguiti da personale
addestrato e qualifi-
cato. È molto importante
utilizzare tipo e quantità corretti
di olio e refrigerante. In caso
contrario, si potrebbero
provocare danni al veicolo e
lesioni gravi alle persone.
ATTENZIONE

3-133
Funzioni di utilità del vostro veicolo
3

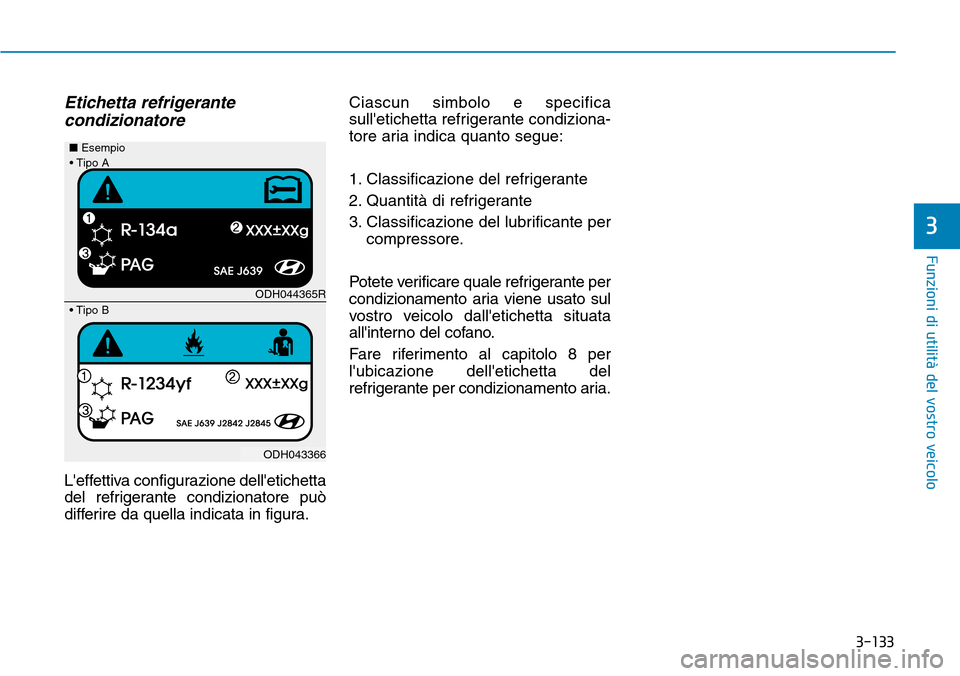

Etichetta refrigerante
condizionatore
L'effettiva configurazione dell'etichetta
del refrigerante condizionatore può
differire da quella indicata in figura.Ciascun simbolo e specifica
sull'etichetta refrigerante condiziona-
tore aria indica quanto segue:
1. Classificazione del refrigerante
2. Quantità di refrigerante
3. Classificazione del lubrificante per
compressore.
Potete verificare quale refrigerante per
condizionamento aria viene usato sul
vostro veicolo dall'etichetta situata
all'interno del cofano.
Fare riferimento al capitolo 8 per
l'ubicazione dell'etichetta del
refrigerante per condizionamento aria.
ODH044365R
ODH043366 ■Esempio
• Tipo B
• Tipo A

3-134
Funzioni di utilità del vostro veicolo

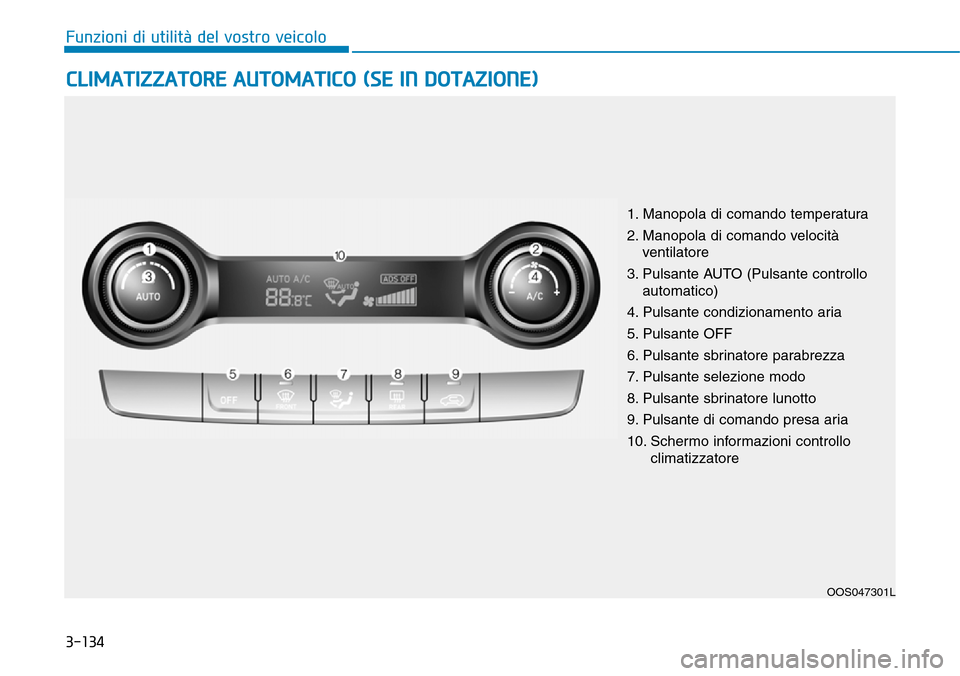

CLIMATIZZATORE AUTOMATICO (SE IN DOTAZIONE)
OOS047301L
1. Manopola di comando temperatura
2. Manopola di comando velocità
ventilatore
3. Pulsante AUTO (Pulsante controllo
automatico)
4. Pulsante condizionamento aria
5. Pulsante OFF
6. Pulsante sbrinatore parabrezza
7. Pulsante selezione modo
8. Pulsante sbrinatore lunotto
9. Pulsante di comando presa aria
10. Schermo informazioni controllo
climatizzatore

3-135
Funzioni di utilità del vostro veicolo
3
Riscaldamento e condiziona-
mento automatico dell'aria
Il sistema di controllo climatizzatore
automatico viene controllato
impostando la temperatura
desiderata.
1. Premere il pulsante AUTO (3).
I modi, le velocità del ventilatore, la
presa aria e il condizionamento aria
verranno controllati automaticamente
in funzione della regolazione di
temperatura selezionata.
2. Ruotare la manopola di comando
temperatura (1) sulla temperatura
desiderata. Se la temperatura
viene regolata sul valore minimo
(Lo), il condizionamento aria
opererà in continuazione. Una
volta che l’abitacolo si è
raffreddato a sufficienza, laddove
possibile regolare la manopola
della temperatura su un livello di
temperatura più alto.Per disattivare il funzionamento
automatico, selezionare uno
qualsiasi dei seguenti pulsanti:
- Pulsante di selezione distribuzione
aria
- Pulsante sbrinatore parabrezza
(Premere nuovamente il pulsante
per deselezionare la funzione
sbrinatore parabrezza. Il simbolo
"AUTO" s'illuminerà nuovamente
sul display informazioni.)
- Pulsante di regolazione velocità
ventilatore
La funzione selezionata verrà
controllata manualmente mentre le
altre funzioni rimangono auto-
matiche.
Per avere una temperatura piacevole
ed ottimizzare il rendimento del
climatizzatore, usare il pulsante
AUTO e impostare la temperatura sui
23°C.
Informazioni
Non mettere mai niente vicino al
sensore per assicurare il controllo
ottimale del sistema di riscaldamento
e condizionamento aria.
i
OOS047308
