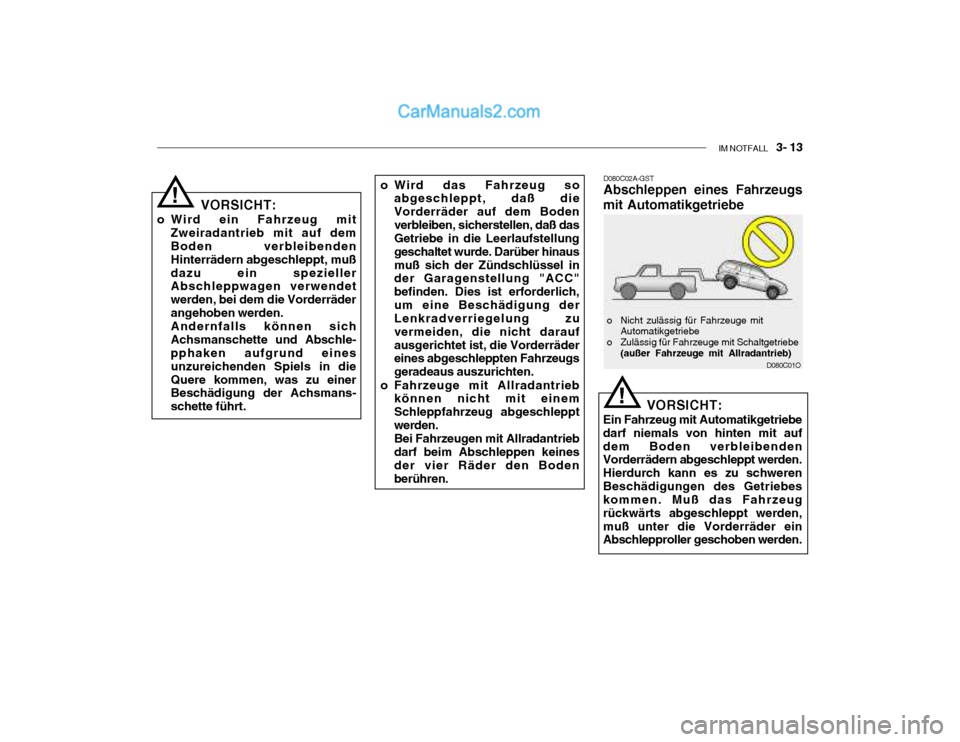

IM NOTFALL 3- 13
D080C01O
D080C02A-GST Abschleppen eines Fahrzeugs
mit Automatikgetriebe
VORSICHT:
Ein Fahrzeug mit Automatikgetriebe darf niemals von hinten mit aufdem Boden verbleibenden Vorderrädern abgeschleppt werden. Hierdurch kann es zu schwerenBeschädigungen des Getriebes kommen. Muß das Fahrzeug rückwärts abgeschleppt werden,muß unter die Vorderräder ein Abschlepproller geschoben werden. o Nicht zulässig für Fahrzeuge mit
Automatikgetriebe
o Zulässig für Fahrzeuge mit Schaltgetriebe (außer Fahrzeuge mit Allradantrieb)
!
!
VORSICHT:
o Wird ein Fahrzeug mit Zweiradantrieb mit auf dem Boden verbleibenden Hinterrädern abgeschleppt, mußdazu ein spezieller Abschleppwagen verwendet werden, bei dem die Vorderräderangehoben werden.Andernfalls können sichAchsmanschette und Abschle- pphaken aufgrund eines unzureichenden Spiels in dieQuere kommen, was zu einer Beschädigung der Achsmans- schette führt.
o Wird das Fahrzeug soabgeschleppt, daß die Vorderräder auf dem Bodenverbleiben, sicherstellen, daß das Getriebe in die Leerlaufstellung geschaltet wurde. Darüber hinausmuß sich der Zündschlüssel in der Garagenstellung "ACC" befinden. Dies ist erforderlich,um eine Beschädigung der Lenkradverriegelung zu vermeiden, die nicht daraufausgerichtet ist, die Vorderräder eines abgeschleppten Fahrzeugs geradeaus auszurichten.
o Fahrzeuge mit Allradantrieb können nicht mit einemSchleppfahrzeug abgeschlepptwerden.Bei Fahrzeugen mit Allradantriebdarf beim Abschleppen keines der vier Räder den Boden berühren.

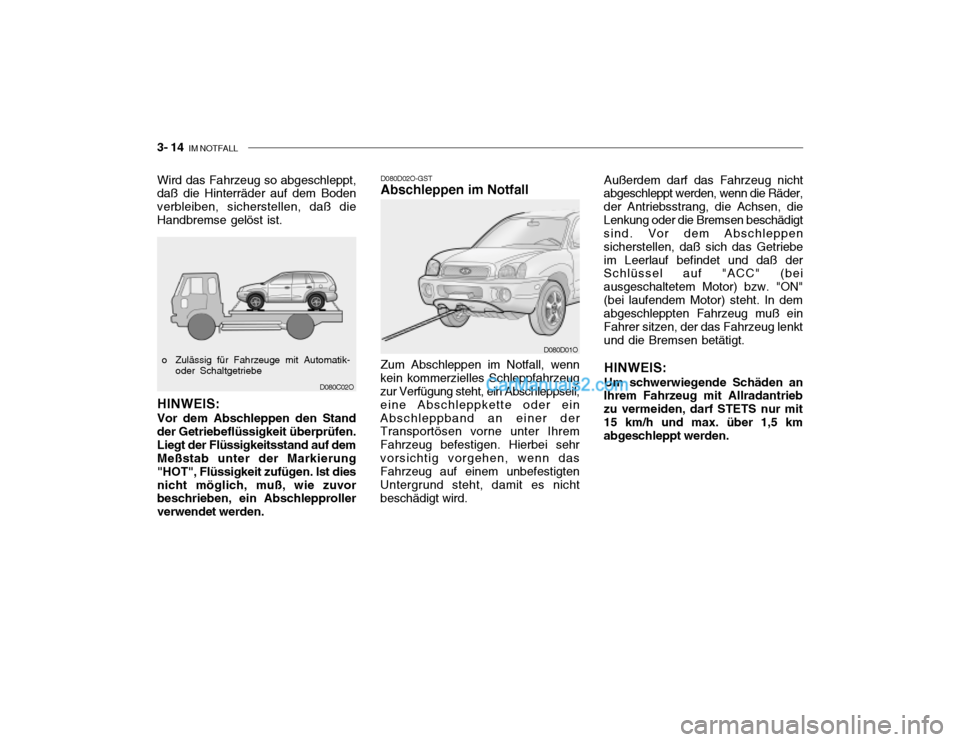

3- 14 IM NOTFALL
D080D01O
D080C02O Zum Abschleppen im Notfall, wenn
kein kommerzielles Schleppfahrzeug zur Verfügung steht, ein Abschleppseil, eine Abschleppkette oder einAbschleppband an einer der Transportösen vorne unter Ihrem Fahrzeug befestigen. Hierbei sehrvorsichtig vorgehen, wenn das Fahrzeug auf einem unbefestigten Untergrund steht, damit es nichtbeschädigt wird.
o Zulässig für Fahrzeuge mit Automatik-
oder Schaltgetriebe D080D02O-GST Abschleppen im Notfall
HINWEIS: Vor dem Abschleppen den Stand der Getriebeflüssigkeit überprüfen.Liegt der Flüssigkeitsstand auf dem Meßstab unter der Markierung "HOT", Flüssigkeit zufügen. Ist diesnicht möglich, muß, wie zuvor beschrieben, ein Abschlepproller verwendet werden. Außerdem darf das Fahrzeug nicht
abgeschleppt werden, wenn die Räder,der Antriebsstrang, die Achsen, dieLenkung oder die Bremsen beschädigt sind. Vor dem Abschleppen sicherstellen, daß sich das Getriebeim Leerlauf befindet und daß der Schlüssel auf "ACC" (bei ausgeschaltetem Motor) bzw. "ON"(bei laufendem Motor) steht. In dem abgeschleppten Fahrzeug muß ein Fahrer sitzen, der das Fahrzeug lenktund die Bremsen betätigt.
HINWEIS: Um schwerwiegende Schäden an
Ihrem Fahrzeug mit Allradantrieb zu vermeiden, darf STETS nur mit15 km/h und max. über 1,5 km abgeschleppt werden.
Wird das Fahrzeug so abgeschleppt,daß die Hinterräder auf dem Boden verbleiben, sicherstellen, daß dieHandbremse gelöst ist.

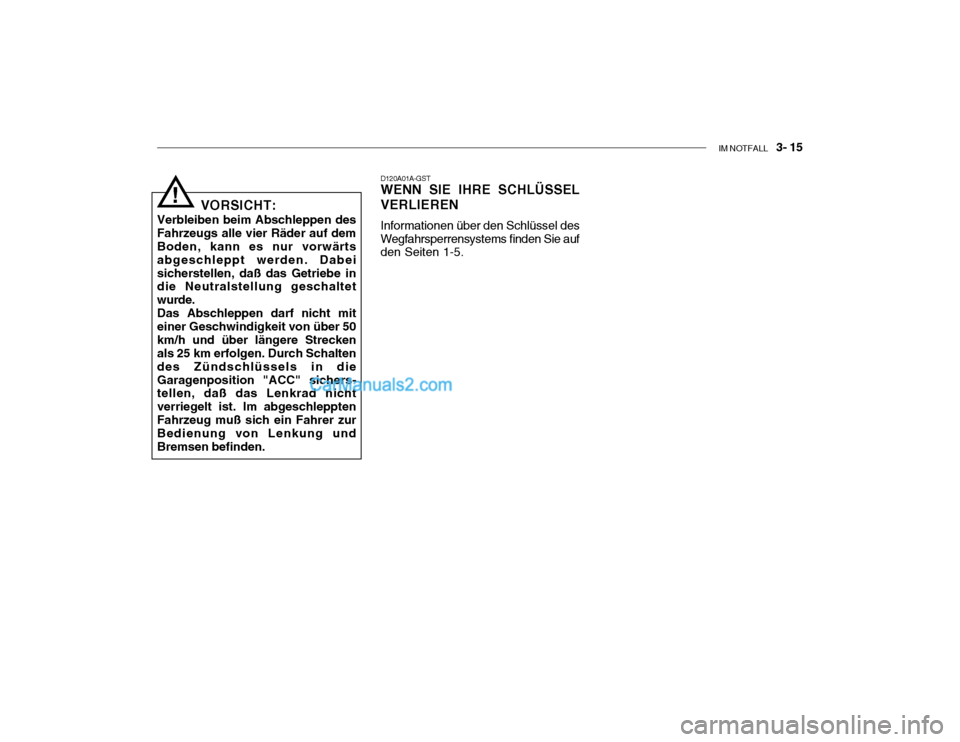

IM NOTFALL 3- 15
!
VORSICHT:
Verbleiben beim Abschleppen des Fahrzeugs alle vier Räder auf dem Boden, kann es nur vorwärts abgeschleppt werden. Dabeisicherstellen, daß das Getriebe in die Neutralstellung geschaltet wurde.Das Abschleppen darf nicht miteiner Geschwindigkeit von über 50km/h und über längere Strecken als 25 km erfolgen. Durch Schalten des Zündschlüssels in dieGaragenposition "ACC" sichers- tellen, daß das Lenkrad nicht verriegelt ist. Im abgeschlepptenFahrzeug muß sich ein Fahrer zur Bedienung von Lenkung und Bremsen befinden. D120A01A-GST WENN SIE IHRE SCHLÜSSEL
VERLIEREN
Informationen über den Schlüssel des
Wegfahrsperrensystems finden Sie aufden Seiten 1-5.

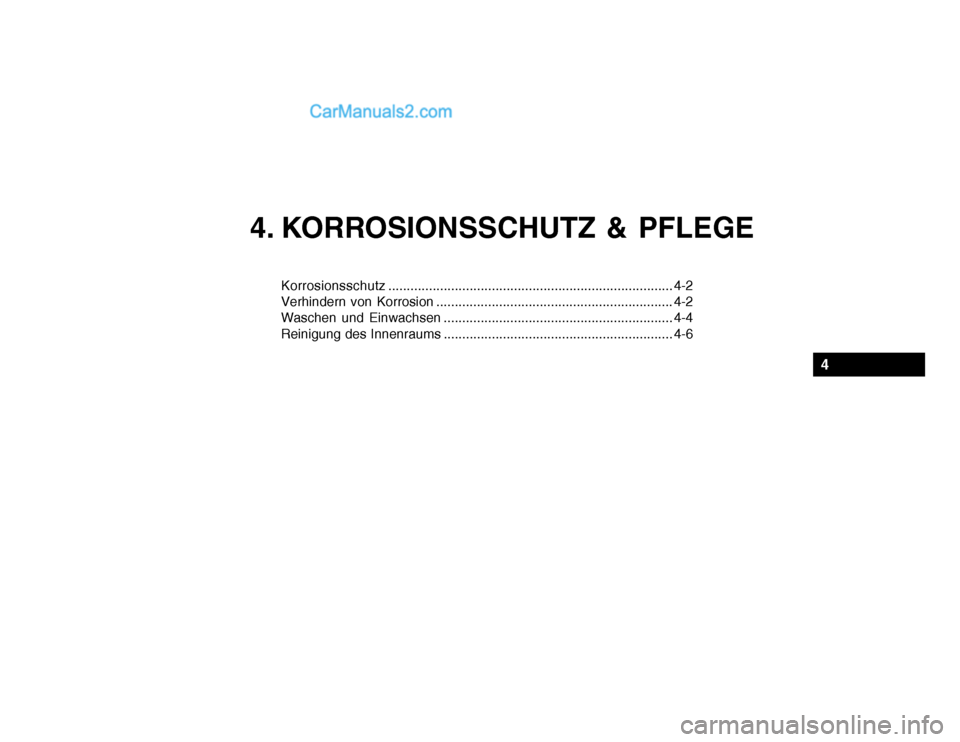

4. KORROSIONSSCHUTZ & PFLEGE
Korrosionsschutz ............................................................................. 4-2
Verhindern von Korrosion ................................................................ 4-2
Waschen und Einwachsen .............................................................. 4-4
Reinigung des Innenraums .............................................................. 4-6
4

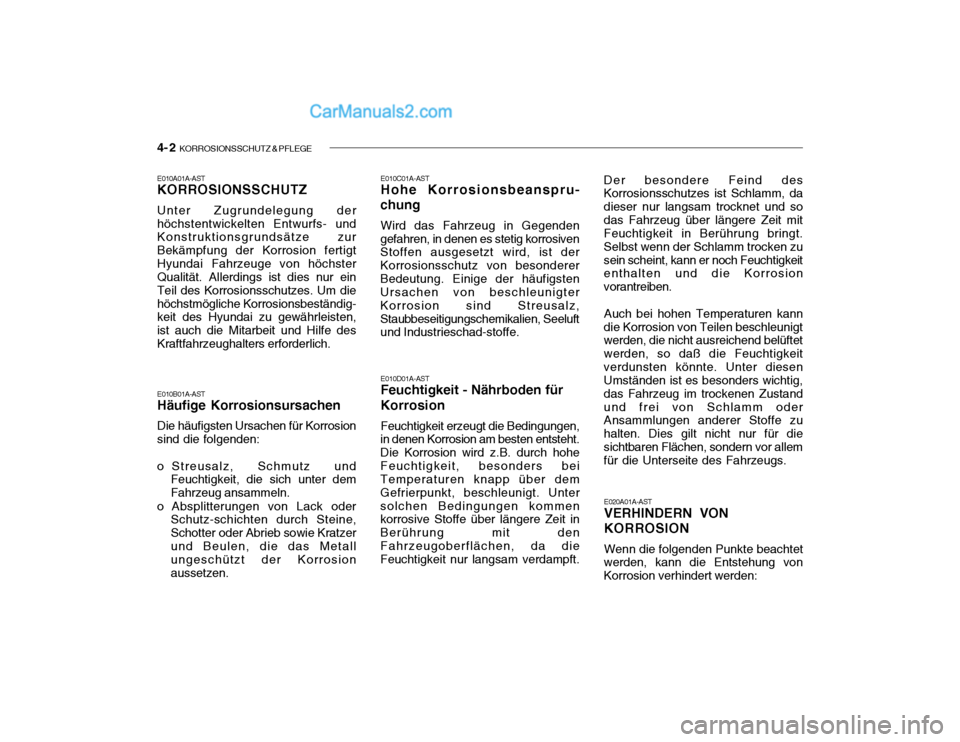

4- 2 KORROSIONSSCHUTZ & PFLEGE
E010A01A-AST KORROSIONSSCHUTZ Unter Zugrundelegung der höchstentwickelten Entwurfs- und Konstruktionsgrundsätze zur Bekämpfung der Korrosion fertigtHyundai Fahrzeuge von höchster Qualität. Allerdings ist dies nur ein Teil des Korrosionsschutzes. Um diehöchstmögliche Korrosionsbeständig- keit des Hyundai zu gewährleisten, ist auch die Mitarbeit und Hilfe desKraftfahrzeughalters erforderlich. E010B01A-AST Häufige Korrosionsursachen Die häufigsten Ursachen für Korrosion sind die folgenden:
o Streusalz, Schmutz und
Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.
o Absplitterungen von Lack oder Schutz-schichten durch Steine,Schotter oder Abrieb sowie Kratzerund Beulen, die das Metall ungeschützt der Korrosion aussetzen. E010C01A-AST Hohe Korrosionsbeanspru-
chung
Wird das Fahrzeug in Gegenden
gefahren, in denen es stetig korrosivenStoffen ausgesetzt wird, ist der Korrosionsschutz von besondererBedeutung. Einige der häufigsten Ursachen von beschleunigter Korrosion sind Streusalz,Staubbeseitigungschemikalien, Seeluft und Industrieschad-stoffe. Der besondere Feind desKorrosionsschutzes ist Schlamm, da dieser nur langsam trocknet und sodas Fahrzeug über längere Zeit mit Feuchtigkeit in Berührung bringt. Selbst wenn der Schlamm trocken zusein scheint, kann er noch Feuchtigkeit enthalten und die Korrosion vorantreiben.
Auch bei hohen Temperaturen kann
die Korrosion von Teilen beschleunigt werden, die nicht ausreichend belüftet werden, so daß die Feuchtigkeitverdunsten könnte. Unter diesen Umständen ist es besonders wichtig, das Fahrzeug im trockenen Zustandund frei von Schlamm oder Ansammlungen anderer Stoffe zu halten. Dies gilt nicht nur für diesichtbaren Flächen, sondern vor allem für die Unterseite des Fahrzeugs.
E010D01A-AST Feuchtigkeit - Nährboden für Korrosion Feuchtigkeit erzeugt die Bedingungen,
in denen Korrosion am besten entsteht. Die Korrosion wird z.B. durch hoheFeuchtigkeit, besonders bei Temperaturen knapp über dem Gefrierpunkt, beschleunigt. Untersolchen Bedingungen kommen korrosive Stoffe über längere Zeit in Berührung mit denFahrzeugoberflächen, da die Feuchtigkeit nur langsam verdampft. E020A01A-ASTVERHINDERN VON KORROSION Wenn die folgenden Punkte beachtet
werden, kann die Entstehung von Korrosion verhindert werden:

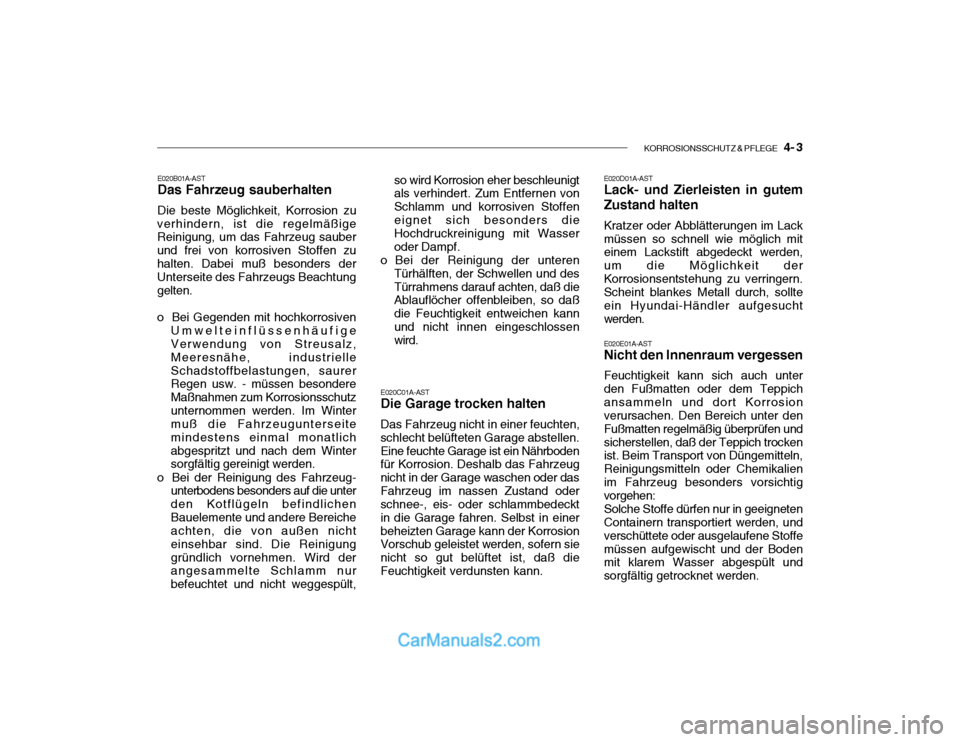

KORROSIONSSCHUTZ & PFLEGE 4- 3
E020B01A-AST Das Fahrzeug sauberhalten Die beste Möglichkeit, Korrosion zu
verhindern, ist die regelmäßige Reinigung, um das Fahrzeug sauber und frei von korrosiven Stoffen zuhalten. Dabei muß besonders der Unterseite des Fahrzeugs Beachtung gelten.
o Bei Gegenden mit hochkorrosiven Umwelteinflüssenhäufige Verwendung von Streusalz, Meeresnähe, industrielleSchadstoffbelastungen, saurer Regen usw. - müssen besondere Maßnahmen zum Korrosionsschutzunternommen werden. Im Winter muß die Fahrzeugunterseite mindestens einmal monatlichabgespritzt und nach dem Winter sorgfältig gereinigt werden.
o Bei der Reinigung des Fahrzeug- unterbodens besonders auf die unter den Kotflügeln befindlichenBauelemente und andere Bereiche achten, die von außen nicht einsehbar sind. Die Reinigunggründlich vornehmen. Wird der angesammelte Schlamm nur befeuchtet und nicht weggespült, so wird Korrosion eher beschleunigt als verhindert. Zum Entfernen von Schlamm und korrosiven Stoffeneignet sich besonders die Hochdruckreinigung mit Wasser oder Dampf.
o Bei der Reinigung der unteren
Türhälften, der Schwellen und desTürrahmens darauf achten, daß die Ablauflöcher offenbleiben, so daß die Feuchtigkeit entweichen kannund nicht innen eingeschlossen wird.
E020C01A-AST Die Garage trocken halten Das Fahrzeug nicht in einer feuchten,
schlecht belüfteten Garage abstellen. Eine feuchte Garage ist ein Nährboden für Korrosion. Deshalb das Fahrzeug nicht in der Garage waschen oder dasFahrzeug im nassen Zustand oder schnee-, eis- oder schlammbedeckt in die Garage fahren. Selbst in einerbeheizten Garage kann der Korrosion Vorschub geleistet werden, sofern sie nicht so gut belüftet ist, daß dieFeuchtigkeit verdunsten kann. E020D01A-AST Lack- und Zierleisten in gutem Zustand halten Kratzer oder Abblätterungen im Lack müssen so schnell wie möglich mit einem Lackstift abgedeckt werden, um die Möglichkeit derKorrosionsentstehung zu verringern. Scheint blankes Metall durch, sollte ein Hyundai-Händler aufgesuchtwerden. E020E01A-AST Nicht den Innenraum vergessen Feuchtigkeit kann sich auch unter den Fußmatten oder dem Teppichansammeln und dort Korrosion verursachen. Den Bereich unter den Fußmatten regelmäßig überprüfen undsicherstellen, daß der Teppich trocken ist. Beim Transport von Düngemitteln, Reinigungsmitteln oder Chemikalienim Fahrzeug besonders vorsichtig vorgehen: Solche Stoffe dürfen nur in geeigneten Containern transportiert werden, und verschüttete oder ausgelaufene Stoffemüssen aufgewischt und der Boden mit klarem Wasser abgespült und sorgfältig getrocknet werden.

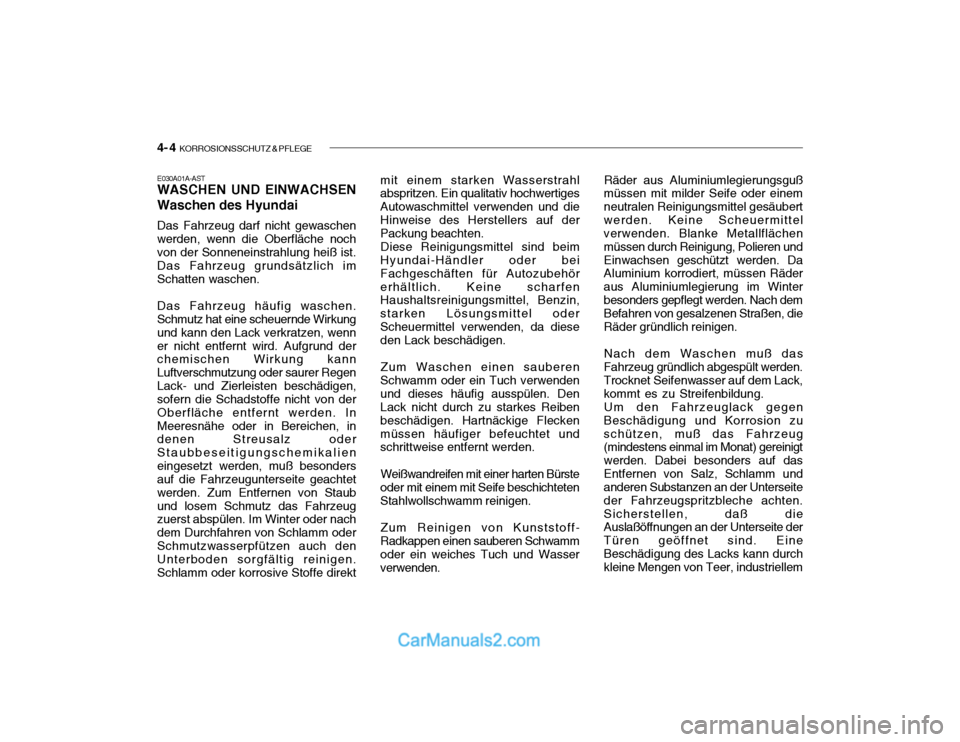

4- 4 KORROSIONSSCHUTZ & PFLEGE
E030A01A-AST WASCHEN UND EINWACHSEN Waschen des Hyundai Das Fahrzeug darf nicht gewaschen werden, wenn die Oberfläche noch von der Sonneneinstrahlung heiß ist. Das Fahrzeug grundsätzlich imSchatten waschen. Das Fahrzeug häufig waschen. Schmutz hat eine scheuernde Wirkung und kann den Lack verkratzen, wenner nicht entfernt wird. Aufgrund der chemischen Wirkung kann Luftverschmutzung oder saurer RegenLack- und Zierleisten beschädigen, sofern die Schadstoffe nicht von der Oberfläche entfernt werden. InMeeresnähe oder in Bereichen, in denen Streusalz oder Staubbeseitigungschemikalieneingesetzt werden, muß besonders auf die Fahrzeugunterseite geachtet werden. Zum Entfernen von Staubund losem Schmutz das Fahrzeug zuerst abspülen. Im Winter oder nach dem Durchfahren von Schlamm oderSchmutzwasserpfützen auch den Unterboden sorgfältig reinigen. Schlamm oder korrosive Stoffe direkt mit einem starken Wasserstrahl abspritzen. Ein qualitativ hochwertiges Autowaschmittel verwenden und dieHinweise des Herstellers auf der Packung beachten.
Diese Reinigungsmittel sind beim
Hyundai-Händler oder bei Fachgeschäften für Autozubehörerhältlich. Keine scharfen Haushaltsreinigungsmittel, Benzin, starken Lösungsmittel oderScheuermittel verwenden, da diese den Lack beschädigen.
Zum Waschen einen sauberen
Schwamm oder ein Tuch verwenden und dieses häufig ausspülen. Den Lack nicht durch zu starkes Reiben beschädigen. Hartnäckige Fleckenmüssen häufiger befeuchtet und schrittweise entfernt werden.
Weißwandreifen mit einer harten Bürste
oder mit einem mit Seife beschichteten Stahlwollschwamm reinigen.
Zum Reinigen von Kunststoff-
Radkappen einen sauberen Schwammoder ein weiches Tuch und Wasserverwenden. Räder aus Aluminiumlegierungsguß
müssen mit milder Seife oder einemneutralen Reinigungsmittel gesäubertwerden. Keine Scheuermittel verwenden. Blanke Metallflächen müssen durch Reinigung, Polieren undEinwachsen geschützt werden. Da Aluminium korrodiert, müssen Räder aus Aluminiumlegierung im Winterbesonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, die Räder gründlich reinigen.
Nach dem Waschen muß das
Fahrzeug gründlich abgespült werden. Trocknet Seifenwasser auf dem Lack, kommt es zu Streifenbildung. Um den Fahrzeuglack gegen
Beschädigung und Korrosion zuschützen, muß das Fahrzeug (mindestens einmal im Monat) gereinigt werden. Dabei besonders auf dasEntfernen von Salz, Schlamm und anderen Substanzen an der Unterseite der Fahrzeugspritzbleche achten.Sicherstellen, daß die Auslaßöffnungen an der Unterseite der Türen geöffnet sind. EineBeschädigung des Lacks kann durch kleine Mengen von Teer, industriellem

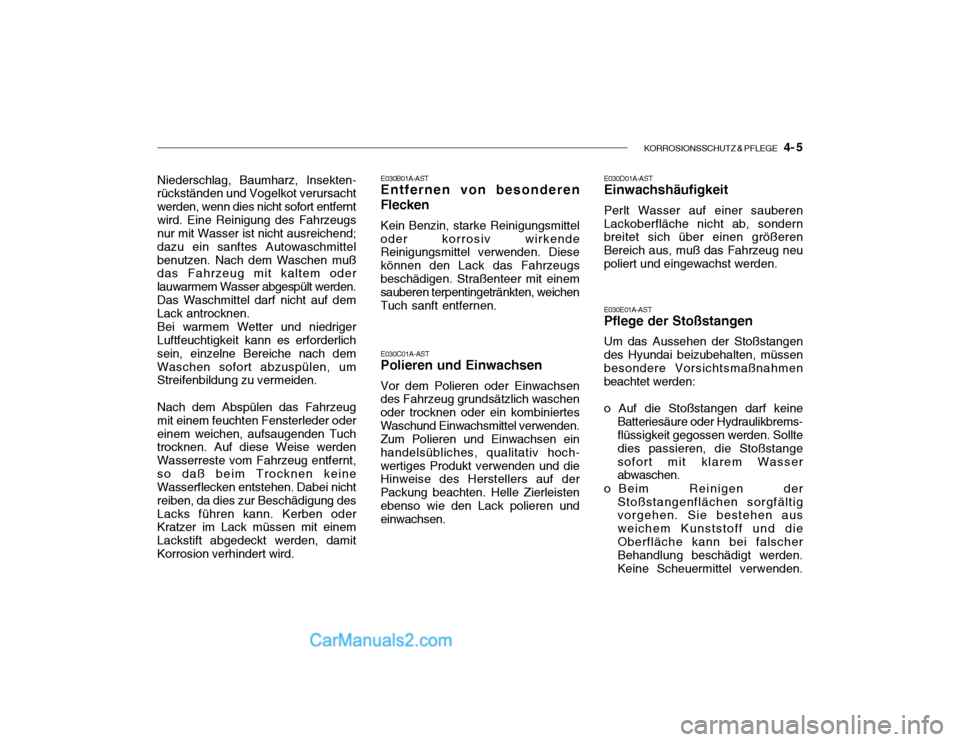

KORROSIONSSCHUTZ & PFLEGE 4- 5
Niederschlag, Baumharz, Insekten- rückständen und Vogelkot verursacht werden, wenn dies nicht sofort entferntwird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend; dazu ein sanftes Autowaschmittelbenutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oder lauwarmem Wasser abgespült werden.Das Waschmittel darf nicht auf dem Lack antrocknen. Bei warmem Wetter und niedriger Luftfeuchtigkeit kann es erforderlich sein, einzelne Bereiche nach demWaschen sofort abzuspülen, um Streifenbildung zu vermeiden. Nach dem Abspülen das Fahrzeug mit einem feuchten Fensterleder odereinem weichen, aufsaugenden Tuch trocknen. Auf diese Weise werden Wasserreste vom Fahrzeug entfernt,so daß beim Trocknen keine Wasserflecken entstehen. Dabei nicht reiben, da dies zur Beschädigung desLacks führen kann. Kerben oder Kratzer im Lack müssen mit einem Lackstift abgedeckt werden, damitKorrosion verhindert wird. E030B01A-AST Entfernen von besonderen
Flecken
Kein Benzin, starke Reinigungsmittel
oder korrosiv wirkendeReinigungsmittel verwenden. Diese können den Lack das Fahrzeugsbeschädigen. Straßenteer mit einem sauberen terpentingetränkten, weichen Tuch sanft entfernen.
E030C01A-AST Polieren und Einwachsen Vor dem Polieren oder Einwachsen
des Fahrzeug grundsätzlich waschen oder trocknen oder ein kombiniertesWaschund Einwachsmittel verwenden. Zum Polieren und Einwachsen ein handelsübliches, qualitativ hoch-wertiges Produkt verwenden und die Hinweise des Herstellers auf der Packung beachten. Helle Zierleistenebenso wie den Lack polieren und einwachsen. E030D01A-ASTEinwachshäufigkeit Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondern breitet sich über einen größeren Bereich aus, muß das Fahrzeug neupoliert und eingewachst werden. E030E01A-AST Pflege der Stoßstangen Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssen besondere Vorsichtsmaßnahmen beachtet werden:
o Auf die Stoßstangen darf keine
Batteriesäure oder Hydraulikbrems- flüssigkeit gegossen werden. Sollte dies passieren, die Stoßstangesofort mit klarem Wasser abwaschen.
o Beim Reinigen der Stoßstangenflächen sorgfältigvorgehen. Sie bestehen aus weichem Kunststoff und dieOberfläche kann bei falscher Behandlung beschädigt werden. Keine Scheuermittel verwenden.

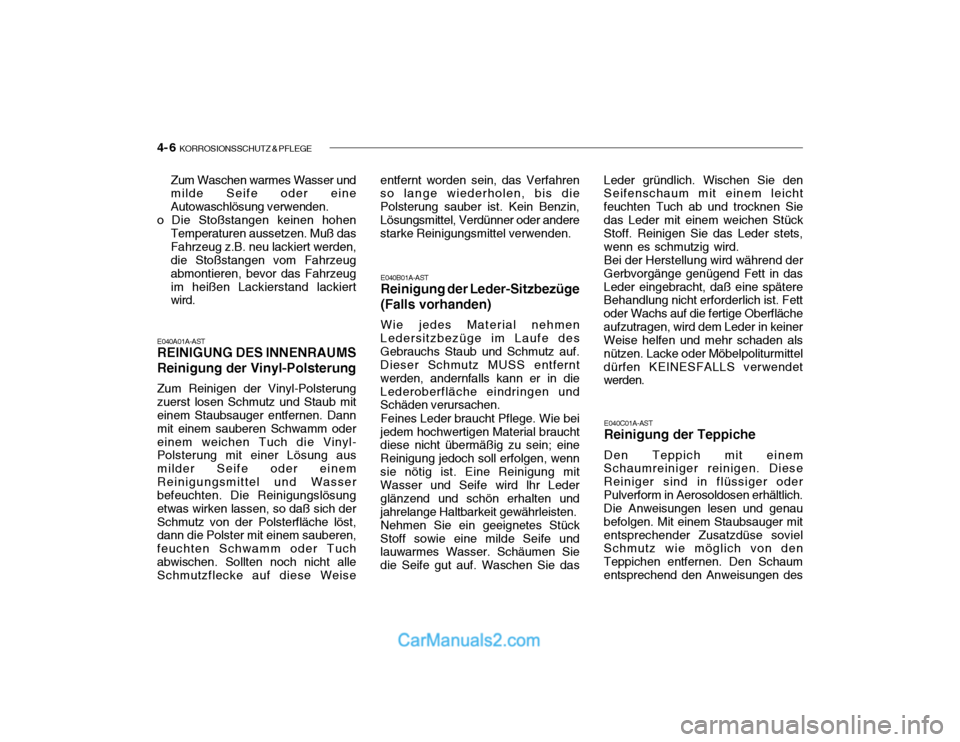

4- 6 KORROSIONSSCHUTZ & PFLEGE
Zum Waschen warmes Wasser und milde Seife oder eine Autowaschlösung verwenden.
o Die Stoßstangen keinen hohen Temperaturen aussetzen. Muß dasFahrzeug z.B. neu lackiert werden, die Stoßstangen vom Fahrzeug abmontieren, bevor das Fahrzeugim heißen Lackierstand lackiert wird.
E040A01A-ASTREINIGUNG DES INNENRAUMS Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dann mit einem sauberen Schwamm odereinem weichen Tuch die Vinyl- Polsterung mit einer Lösung aus milder Seife oder einemReinigungsmittel und Wasser befeuchten. Die Reinigungslösung etwas wirken lassen, so daß sich derSchmutz von der Polsterfläche löst, dann die Polster mit einem sauberen, feuchten Schwamm oder Tuchabwischen. Sollten noch nicht alle Schmutzflecke auf diese Weise entfernt worden sein, das Verfahrenso lange wiederholen, bis die Polsterung sauber ist. Kein Benzin,Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden.
E040B01A-AST Reinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen
Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf. Dieser Schmutz MUSS entfernt werden, andernfalls kann er in dieLederoberfläche eindringen und Schäden verursachen.
Feines Leder braucht Pflege. Wie bei
jedem hochwertigen Material brauchtdiese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wennsie nötig ist. Eine Reinigung mit Wasser und Seife wird lhr Leder glänzend und schön erhalten undjahrelange Haltbarkeit gewährleisten. Nehmen Sie ein geeignetes Stück
Stoff sowie eine milde Seife und lauwarmes Wasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie den Seifenschaum mit einem leicht feuchten Tuch ab und trocknen Siedas Leder mit einem weichen Stück Stoff. Reinigen Sie das Leder stets, wenn es schmutzig wird.
Bei der Herstellung wird während der
Gerbvorgänge genügend Fett in dasLeder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberflächeaufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmitteldürfen KEINESFALLS verwendet werden.
E040C01A-AST Reinigung der Teppiche Den Teppich mit einem
Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oderPulverform in Aerosoldosen erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mitentsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaumentsprechend den Anweisungen des

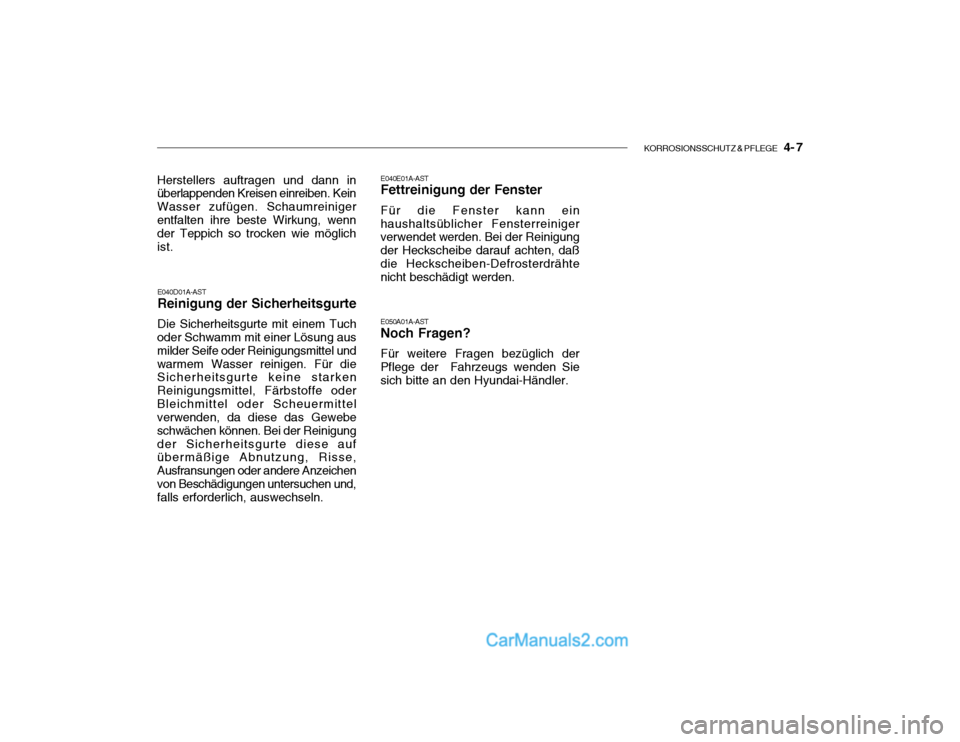

KORROSIONSSCHUTZ & PFLEGE 4- 7
Herstellers auftragen und dann in überlappenden Kreisen einreiben. Kein Wasser zufügen. Schaumreinigerentfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglich ist.
E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch
oder Schwamm mit einer Lösung aus milder Seife oder Reinigungsmittel undwarmem Wasser reinigen. Für die Sicherheitsgurte keine starken Reinigungsmittel, Färbstoffe oderBleichmittel oder Scheuermittel verwenden, da diese das Gewebe schwächen können. Bei der Reinigungder Sicherheitsgurte diese auf übermäßige Abnutzung, Risse, Ausfransungen oder andere Anzeichenvon Beschädigungen untersuchen und, falls erforderlich, auswechseln. E040E01A-ASTFettreinigung der Fenster Für die Fenster kann ein
haushaltsüblicher Fensterreiniger verwendet werden. Bei der Reinigung der Heckscheibe darauf achten, daßdie Heckscheiben-Defrosterdrähte nicht beschädigt werden.
E050A01A-ASTNoch Fragen? Für weitere Fragen bezüglich der
Pflege der Fahrzeugs wenden Sie sich bitte an den Hyundai-Händler.
