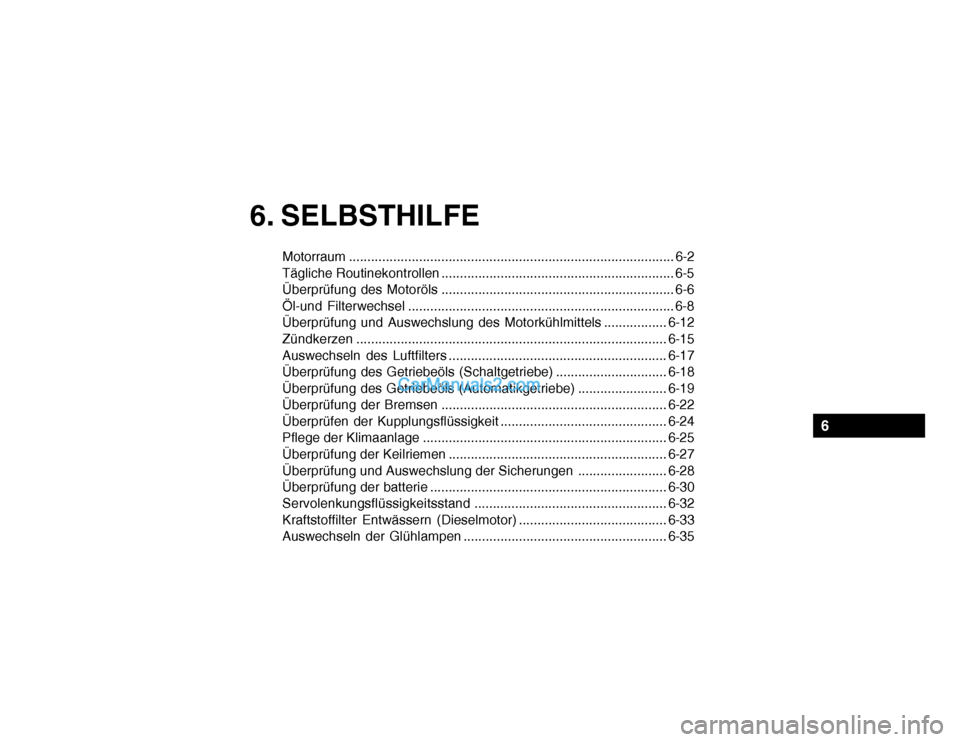

6. SELBSTHILFE
Motorraum........................................................................................ 6-2
Tägliche Routinekontrollen ............................................................... 6-5
Überprüfung des Motoröls ............................................................... 6-6
Öl-und Filterwechsel ........................................................................ 6-8Überprüfung und Auswechslung des Motorkühl mittels .................6-12
Zündkerzen .................................................................................... 6-15
Auswechseln des Luftfilters ........................................................... 6-17
Überprüfung des Getriebeöls (Schaltgetriebe) .............................. 6-18
Überprüfung des Getriebeöls (Automatikgetriebe)........................6-19
Überprüfung der Bremsen............................................................. 6-22
Überprüfen der Kuppl ungsflüssigkeit ............................................. 6-24
Pflege der Klimaanlage .................................................................. 6-25
Überprüfung der Keilriemen ........................................................... 6-27
Überprüfung und Auswechslung der Sicherungen ........................6-28
Überprüfung der batterie ................................................................ 6-30
Servolenkungsflüssigkeitsst and .................................................... 6-32
Kraftstoffilter Entwässern (Dieselmotor) ........................................6-33
Auswechseln der Glühlampen ....................................................... 6-35
6

6- 2 SELBSTHILFE

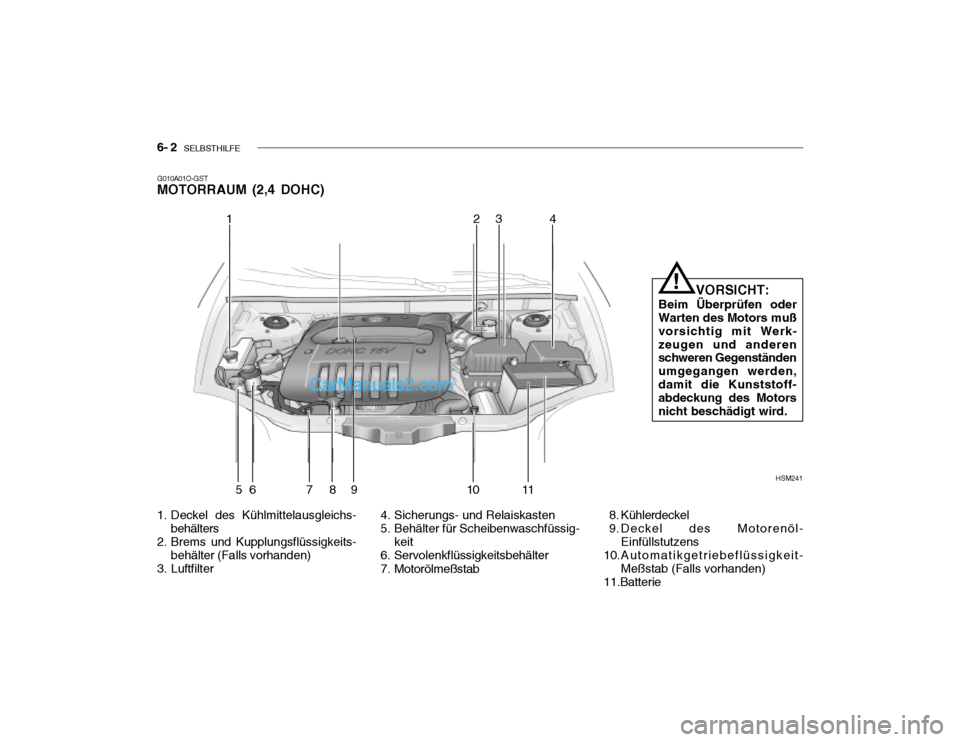

G010A01O-GST MOTORRAUM (2,4 DOHC)
1. Deckel des Kühlmittelausgleichs-
behälters
2. Brems und Kupplungsflüssigkeits- behälter (Falls vorhanden)
3. Luftfilter 4. Sicherungs- und Relaiskasten
5. Behälter für Scheibenwaschfüssig-
keit
6. Servolenkflüssigkeitsbehälter
7. Motorölmeßstab 8. Kühlerdeckel
9. Deckel des Motorenöl-
Einfüllstutzens
10.Automatikgetriebeflüssigkeit- Meßstab (Falls vorhanden)
11.Batterie
HSM241
1
23
4
56 7 8 9 10 11
VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werk-zeugen und anderen schweren Gegenständen umgegangen werden,damit die Kunststoff- abdeckung des Motors nicht beschädigt wird.!

SELBSTHILFE 6- 3

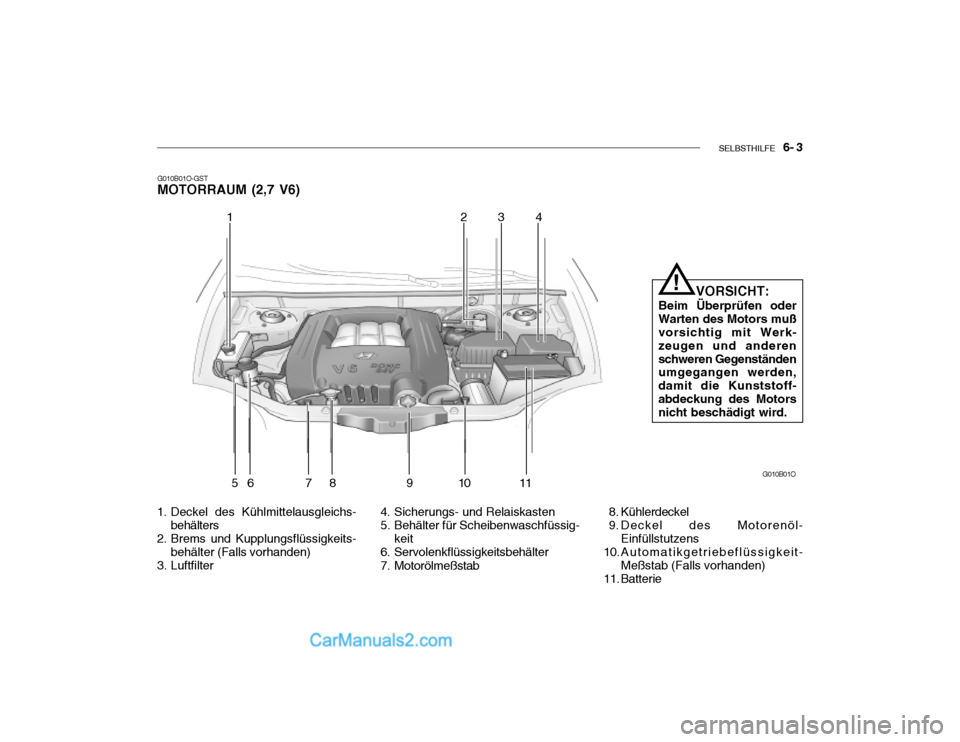

G010B01O-GST MOTORRAUM (2,7 V6)
1. Deckel des Kühlmittelausgleichs- behälters
2. Brems und Kupplungsflüssigkeits- behälter (Falls vorhanden)
3. Luftfilter 4. Sicherungs- und Relaiskasten
5. Behälter für Scheibenwaschfüssig-
keit
6. Servolenkflüssigkeitsbehälter
7. Motorölmeßstab 8. Kühlerdeckel
9. Deckel des Motorenöl-
Einfüllstutzens
10.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
11. Batterie
G010B01O
12
34
56 7 8 9 10 11
VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werk- zeugen und anderenschweren Gegenständen umgegangen werden, damit die Kunststoff-abdeckung des Motors nicht beschädigt wird.!

6- 4 SELBSTHILFE

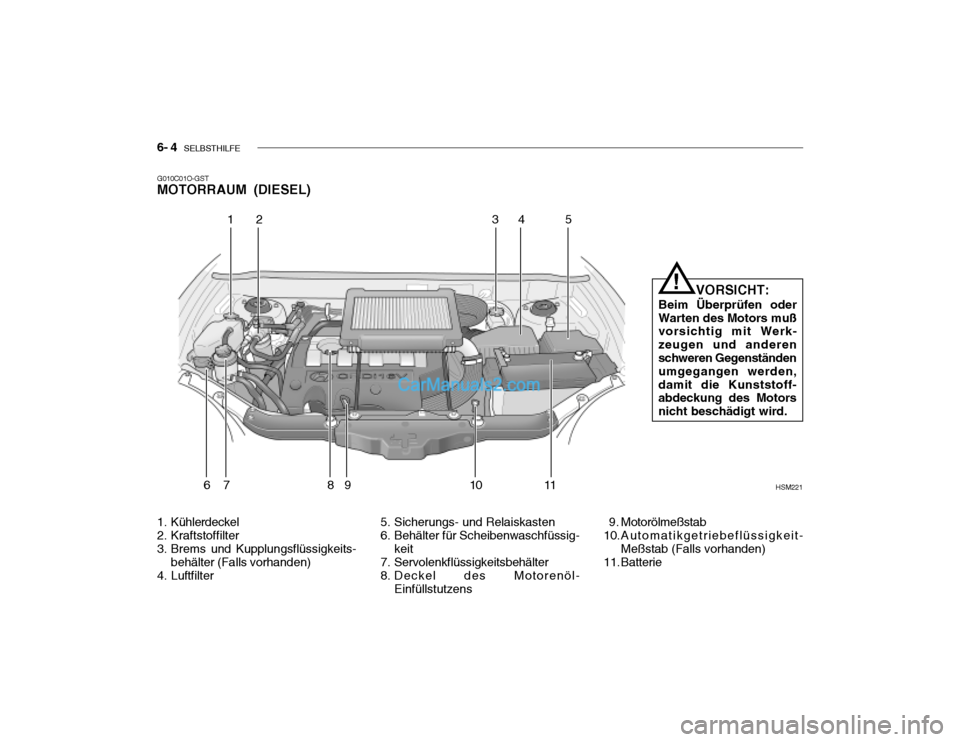

G010C01O-GST MOTORRAUM (DIESEL)
HSM221
12 34 5
6 7 8 9 10 11
1. Kühlerdeckel
2. Kraftstoffilter
3. Brems und Kupplungsflüssigkeits- behälter (Falls vorhanden)
4. Luftfilter 5. Sicherungs- und Relaiskasten
6. Behälter für Scheibenwaschfüssig-
keit
7. Servolenkflüssigkeitsbehälter
8. Deckel des Motorenöl- Einfüllstutzens 9. Motorölmeßstab
10.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
11. Batterie VORSICHT:
Beim Überprüfen oder
Warten des Motors muß vorsichtig mit Werk- zeugen und anderenschweren Gegenständen umgegangen werden, damit die Kunststoff- abdeckung des Motors nicht beschädigt wird.
!

SELBSTHILFE 6- 5
G020C01A-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheiben-
wischers
o Funktion der Hupe
o Funktion von Defroster und Heizung (sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich der Handbremse
o Funktion des Automatikgetriebes, einschließlich der Funktion des "Park"- Mechanismus
o Zustand und Funktion der Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionierenscheinen, sorgfältig überprüfen und, falls Wartung erforderlich ist, den Hyundai-Händler um Hilfe bitten.

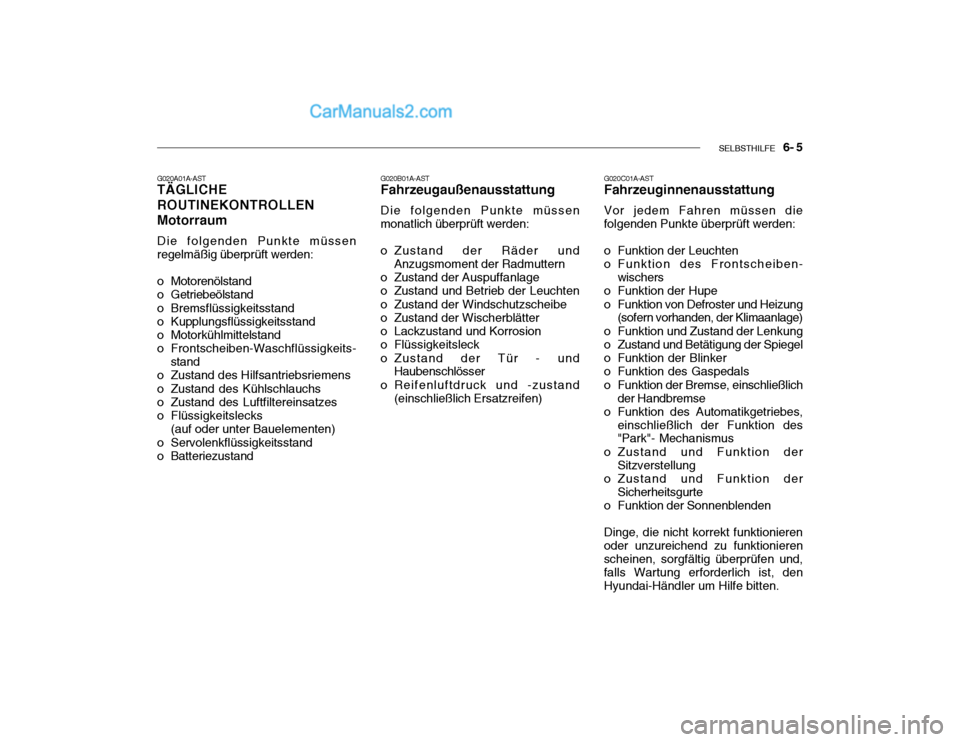

G020A01A-AST TÄGLICHE ROUTINEKONTROLLENMotorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-Waschflüssigkeits- stand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Flüssigkeitslecks (auf oder unter Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand G020B01A-AST Fahrzeugaußenausstattung Die folgenden Punkte müssen
monatlich überprüft werden:
o Zustand der Räder und Anzugsmoment der Radmuttern
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen)

6- 6 SELBSTHILFE
HINWEIS: Das Öl der Klassifikation SAE 0W-
30 ist für besonders kalte Klimazonen geeignet und sollte daher nur dort eingesetzt werden,wo es die Fahrbedingungen erlauben (dieses Öl ist insbesondere bei hoher Motorlast mit vielenFahrten bei hoher Geschwindigkeit nicht zu empfehlen).
API Klasse
ACEA Klasse Motor
Klasse WGT
CF-4 oder
DARÜBER VGT
CH-4 oder
DARÜBER
B4 oder DARÜBER
G030B01L
G030B01O

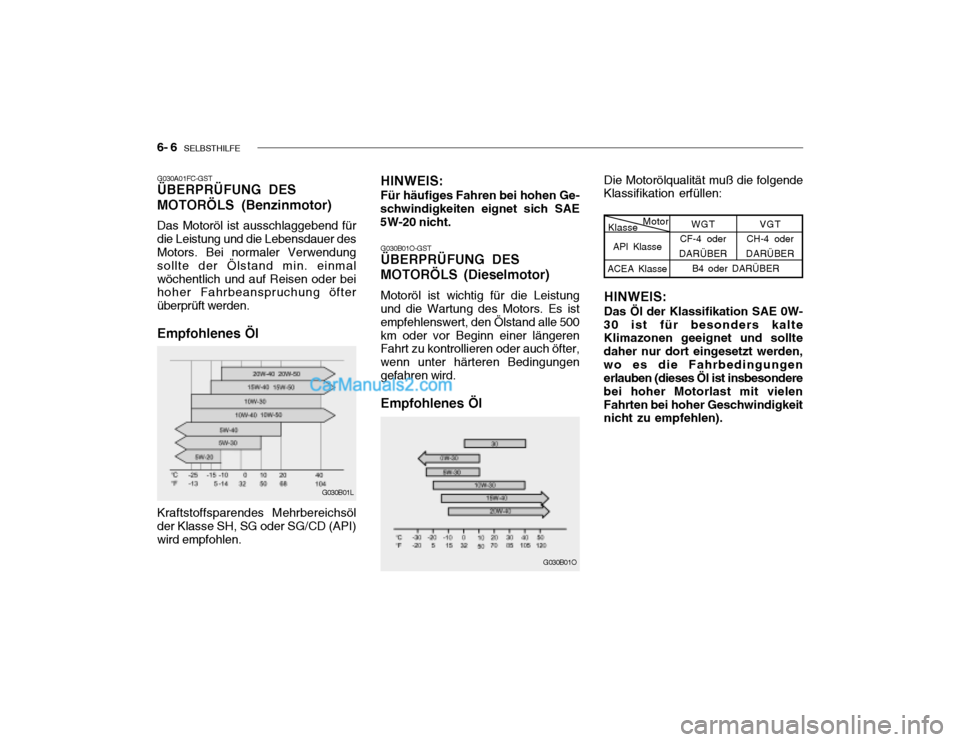

G030B01O-GST ÜBERPRÜFUNG DES MOTORÖLS (Dieselmotor) Motoröl ist wichtig für die Leistung und die Wartung des Motors. Es ist empfehlenswert, den Ölstand alle 500km oder vor Beginn einer längeren Fahrt zu kontrollieren oder auch öfter, wenn unter härteren Bedingungen gefahren wird. Empfohlenes Öl
G030A01FC-GST ÜBERPRÜFUNG DES MOTORÖLS (Benzinmotor) Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendung sollte der Ölstand min. einmalwöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfter überprüft werden. Empfohlenes Öl
HINWEIS: Für häufiges Fahren bei hohen Ge-
schwindigkeiten eignet sich SAE 5W-20 nicht. Die Motorölqualität muß die folgende
Klassifikation erfüllen:
Kraftstoffsparendes Mehrbereichsölder Klasse SH, SG oder SG/CD (API) wird empfohlen.

SELBSTHILFE 6- 7

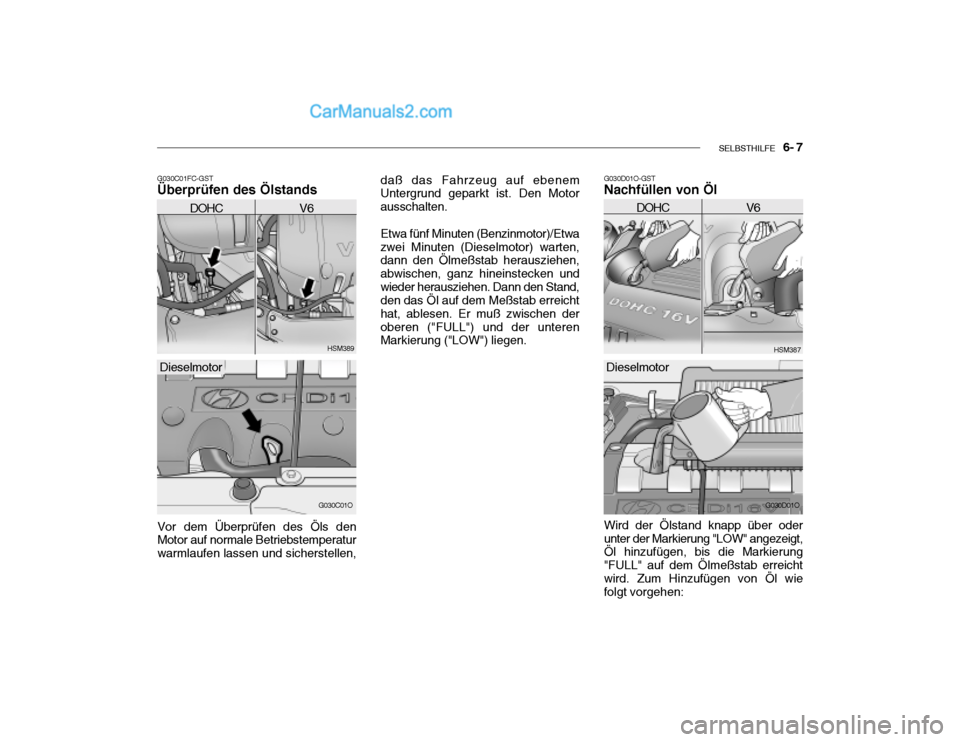

G030D01O-GST Nachfüllen von Öl
G030C01FC-GSTÜberprüfen des Ölstands
Vor dem Überprüfen des Öls denMotor auf normale Betriebstemperatur warmlaufen lassen und sicherstellen, HSM389
G030C01O HSM387
DOHC V6DOHC V6
Dieselmotor
G030D01O
Dieselmotor
daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motor ausschalten.
Etwa fünf Minuten (Benzinmotor)/Etwa
zwei Minuten (Dieselmotor) warten, dann den Ölmeßstab herausziehen, abwischen, ganz hineinstecken undwieder herausziehen. Dann den Stand, den das Öl auf dem Meßstab erreicht hat, ablesen. Er muß zwischen deroberen ("FULL") und der unteren Markierung ("LOW") liegen.
Wird der Ölstand knapp über oder unter der Markierung "LOW" angezeigt, Öl hinzufügen, bis die Markierung "FULL" auf dem Ölmeßstab erreichtwird. Zum Hinzufügen von Öl wie folgt vorgehen:

6- 8 SELBSTHILFE
o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben imZylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf der Zylinderwand. Durch hohenUnterdruck, der während des Motorbetriebs erzeugt wird, wird etwas Öl in den Brennraumgesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand, wird während desVerbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt.
o Der Ölverbrauch hängt in
besonderem Maße von derViskosität und der Qualität des Öls, der Motordrehzahl und dem Fahrverhalten usw. ab. Beischwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. bei hohen Geschwindigkeiten undhäufigem Beschleunigen und Abbremsen.
1. Den Deckel des Öleinfüllstutzens
durch Drehen in Gegenuhr- zeigerrichtung abnehmen.
2. Öl hinzufügen und den Ölstand
erneut überprüfen. Keinesfalls zuvielÖl auffüllen.
3. Den Deckel durch Drehen in Uhrzeiger-richtung wieder aufsetzen.
Der Abstand zwischen der "F"- undder "L"-Markierung entspricht in etwa 1 Liter (Benzinmotor)/1,6 Liter (Dieselmotor) Öl. G350A01A-GST ÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem Fahrverhalten etwas Ölverbraucht. Die Ursachen für den Ölverbrauch in einem normalen Motor sind wie folgt: G040A04A-AST ÖL-UND FILTERWECHSEL (Benzin motor)
HSM394
Motoröl und- filter müssen
entsprechend der in den Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden. Wird das Fahrzeug hoher Fahrbeanspruchung ausgesetzt, ist ein häufigerer Wechselvon Öl und Filter erforderlich.
Zum Auswechseln von Öl und Filter
wie folgt vorgehen: DOHC V6

SELBSTHILFE 6- 9
!

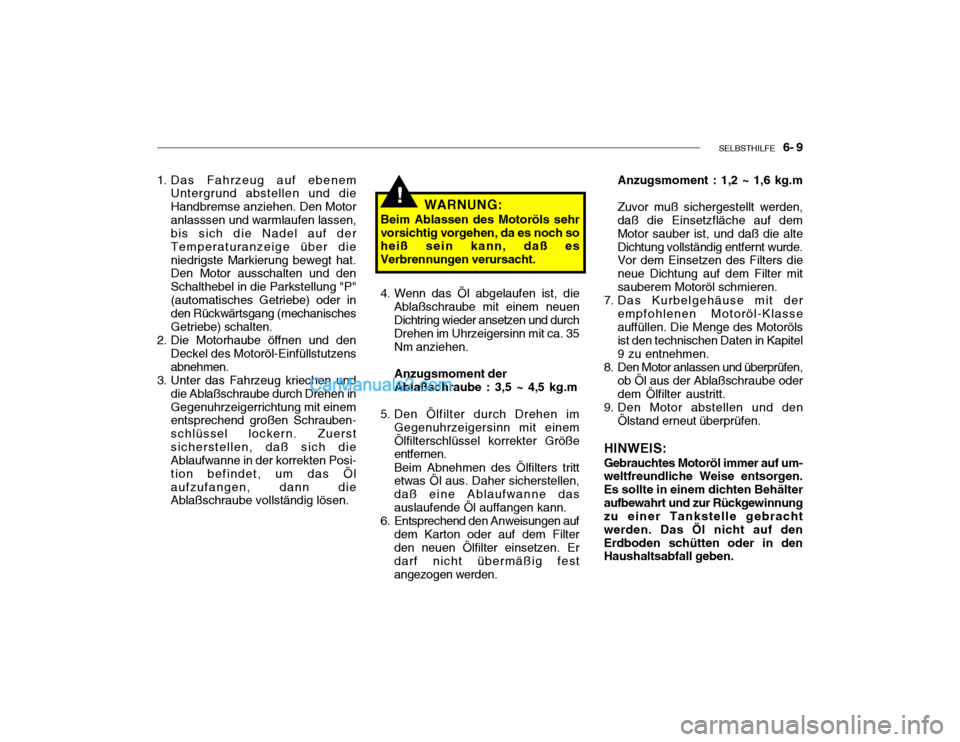

1. Das Fahrzeug auf ebenem
Untergrund abstellen und die Handbremse anziehen. Den Motoranlasssen und warmlaufen lassen, bis sich die Nadel auf der Temperaturanzeige über dieniedrigste Markierung bewegt hat. Den Motor ausschalten und den Schalthebel in die Parkstellung "P"(automatisches Getriebe) oder in den Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den
Deckel des Motoröl-Einfüllstutzensabnehmen.
3. Unter das Fahrzeug kriechen und die Ablaßschraube durch Drehen inGegenuhrzeigerrichtung mit einem entsprechend großen Schrauben- schlüssel lockern. Zuerstsicherstellen, daß sich die Ablaufwanne in der korrekten Posi- tion befindet, um das Ölaufzufangen, dann die Ablaßschraube vollständig lösen. 4. Wenn das Öl abgelaufen ist, die
Ablaßschraube mit einem neuen Dichtring wieder ansetzen und durch Drehen im Uhrzeigersinn mit ca. 35 Nm anziehen. Anzugsmoment der Ablaßschraube : 3,5 ~ 4,5 kg.m
5. Den Ölfilter durch Drehen im Gegenuhrzeigersinn mit einemÖlfilterschlüssel korrekter Größe entfernen. Beim Abnehmen des Ölfilters tritt etwas Öl aus. Daher sicherstellen, daß eine Ablaufwanne dasauslaufende Öl auffangen kann.
6. Entsprechend den Anweisungen auf
dem Karton oder auf dem Filterden neuen Ölfilter einsetzen. Er darf nicht übermäßig fest angezogen werden. Anzugsmoment : 1,2 ~ 1,6 kg.m Zuvor muß sichergestellt werden, daß die Einsetzfläche auf dem Motor sauber ist, und daß die alteDichtung vollständig entfernt wurde. Vor dem Einsetzen des Filters die neue Dichtung auf dem Filter mitsauberem Motoröl schmieren.
7. Das Kurbelgehäuse mit der empfohlenen Motoröl-Klasse auffüllen. Die Menge des Motoröls ist den technischen Daten in Kapitel9 zu entnehmen.
8. Den Motor anlassen und überprüfen, ob Öl aus der Ablaßschraube oderdem Ölfilter austritt.
9. Den Motor abstellen und den
Ölstand erneut überprüfen.
HINWEIS: Gebrauchtes Motoröl immer auf um- weltfreundliche Weise entsorgen. Es sollte in einem dichten Behälteraufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. Das Öl nicht auf denErdboden schütten oder in den Haushaltsabfall geben.
WARNUNG:
Beim Ablassen des Motoröls sehr
vorsichtig vorgehen, da es noch soheiß sein kann, daß es Verbrennungen verursacht.

6- 10 SELBSTHILFE
!
!

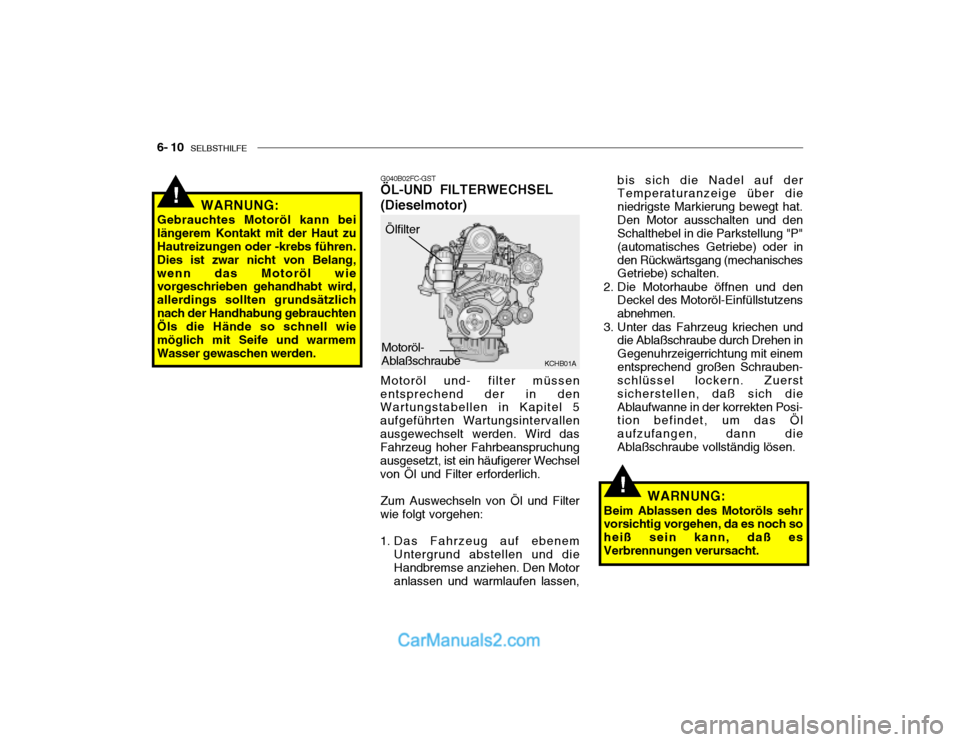

G040B02FC-GST ÖL-UND FILTERWECHSEL (Dieselmotor)
Ölfilter
Motoröl- Ablaßschraube
Motoröl und- filter müssen
entsprechend der in den Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden. Wird das Fahrzeug hoher Fahrbeanspruchung ausgesetzt, ist ein häufigerer Wechselvon Öl und Filter erforderlich.
Zum Auswechseln von Öl und Filter
wie folgt vorgehen:
1. Das Fahrzeug auf ebenem
Untergrund abstellen und die Handbremse anziehen. Den Motor anlassen und warmlaufen lassen, KCHB01Abis sich die Nadel auf der Temperaturanzeige über die niedrigste Markierung bewegt hat.Den Motor ausschalten und den Schalthebel in die Parkstellung "P" (automatisches Getriebe) oder inden Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Deckel des Motoröl-Einfüllstutzens abnehmen.
3. Unter das Fahrzeug kriechen und die Ablaßschraube durch Drehen inGegenuhrzeigerrichtung mit einementsprechend großen Schrauben- schlüssel lockern. Zuerst sicherstellen, daß sich dieAblaufwanne in der korrekten Posi- tion befindet, um das Öl aufzufangen, dann dieAblaßschraube vollständig lösen.
WARNUNG:
Beim Ablassen des Motoröls sehr vorsichtig vorgehen, da es noch so heiß sein kann, daß esVerbrennungen verursacht.
WARNUNG:
Gebrauchtes Motoröl kann bei längerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang,wenn das Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlichnach der Handhabung gebrauchten Öls die Hände so schnell wie möglich mit Seife und warmemWasser gewaschen werden.
