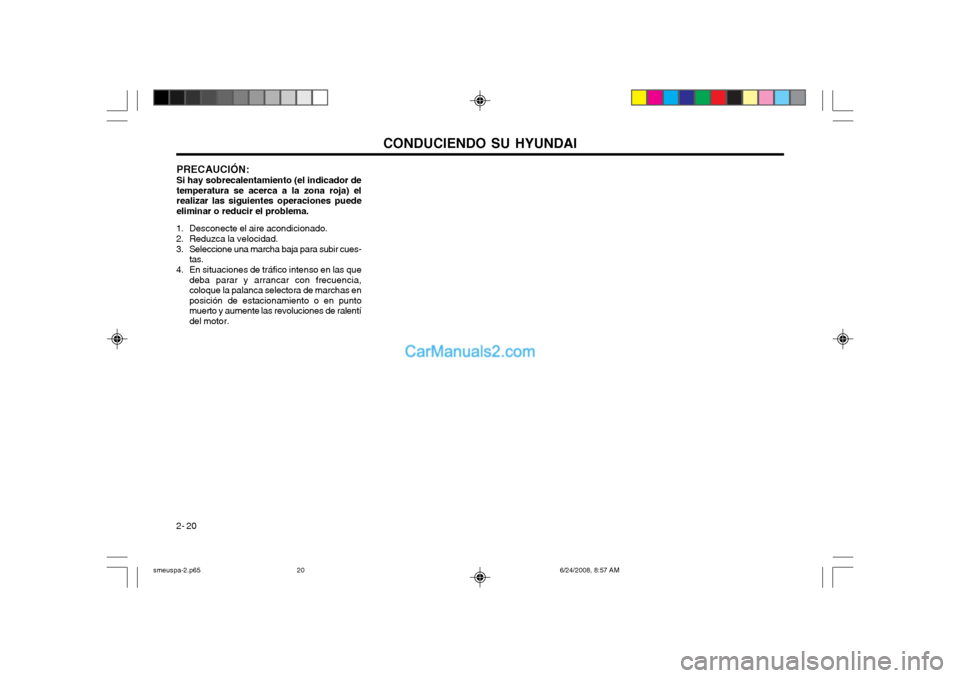

2- 20 PRECAUCIÓN: Si hay sobrecalentamiento (el indicador de temperatura se acerca a la zona roja) elrealizar las siguientes operaciones puedeeliminar o reducir el problema.
1. Desconecte el aire acondicionado.
2. Reduzca la velocidad.
3. Seleccione una marcha baja para subir cues- tas.
4. En situaciones de tráfico intenso en las que deba parar y arrancar con frecuencia,coloque la palanca selectora de marchas enposición de estacionamiento o en puntomuerto y aumente las revoluciones de ralentídel motor.
smeuspa-2.p65 6/24/2008, 8:57 AM
20

QUE HACER EN UNA EMERGENCIA 3-1

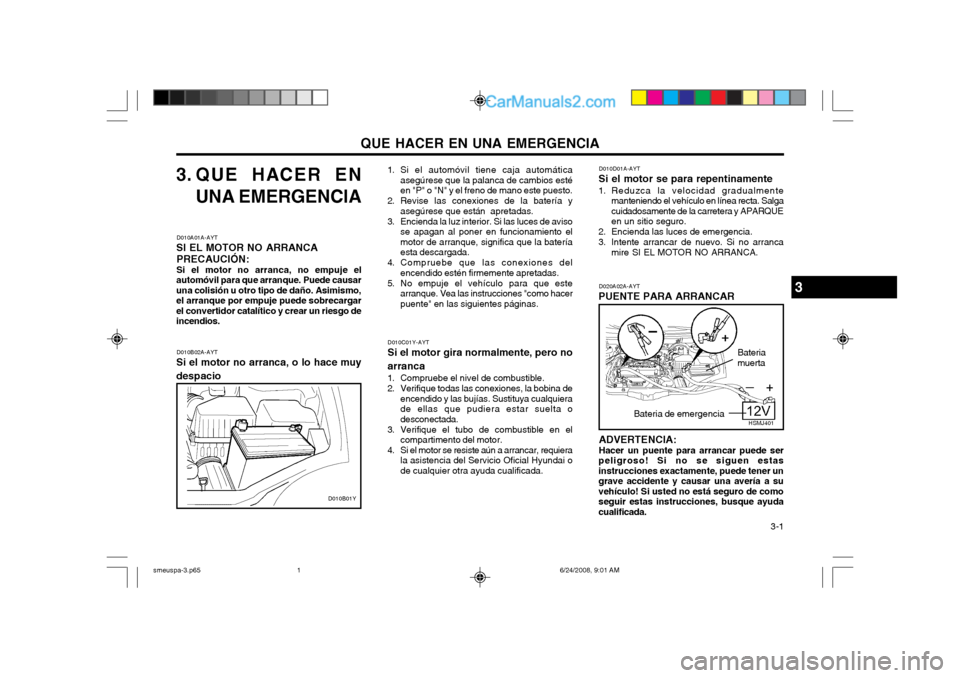

3. QUE HACER ENUNA EMERGENCIA
D010A01A-AYT
SI EL MOTOR NO ARRANCA
PRECAUCIÓN: Si el motor no arranca, no empuje el
automóvil para que arranque. Puede causar una colisión u otro tipo de daño. Asimismo,el arranque por empuje puede sobrecargarel convertidor catalítico y crear un riesgo deincendios.
D010B02A-AYT
Si el motor no arranca, o lo hace muy despacio 1. Si el automóvil tiene caja automática
asegúrese que la palanca de cambios esté en "P" o "N" y el freno de mano este puesto.
2. Revise las conexiones de la batería y asegúrese que están apretadas.
3. Encienda la luz interior. Si las luces de aviso se apagan al poner en funcionamiento elmotor de arranque, significa que la bateríaesta descargada.
4. Compruebe que las conexiones del encendido estén firmemente apretadas.
5. No empuje el vehículo para que este arranque. Vea las instrucciones "como hacerpuente" en las siguientes páginas.
D010C01Y-AYT
Si el motor gira normalmente, pero no arranca
1. Compruebe el nivel de combustible.
2. Verifique todas las conexiones, la bobina de encendido y las bujías. Sustituya cualquiera de ellas que pudiera estar suelta odesconectada.
3. Verifique el tubo de combustible en el compartimento del motor.
4. Si el motor se resiste aún a arrancar, requiera la asistencia del Servicio Oficial Hyundai ode cualquier otra ayuda cualificada. D010D01A-AYT
Si el motor se para repentinamente
1. Reduzca la velocidad gradualmente manteniendo el vehículo en línea recta. Salga cuidadosamente de la carretera y APARQUE
en un sitio seguro.
2. Encienda las luces de emergencia.
3. Intente arrancar de nuevo. Si no arranca mire SI EL MOTOR NO ARRANCA.
D020A02A-AYT
PUENTE PARA ARRANCAR
Bateria de emergencia Bateriamuerta
ADVERTENCIA:Hacer un puente para arrancar puede ser
peligroso! Si no se siguen estas instrucciones exactamente, puede tener ungrave accidente y causar una avería a suvehículo! Si usted no está seguro de comoseguir estas instrucciones, busque ayudacualificada.
D010B01Y
3
HSMJ401
smeuspa-3.p65 6/24/2008, 9:01 AM
1

QUE HACER EN UNA EMERGENCIA

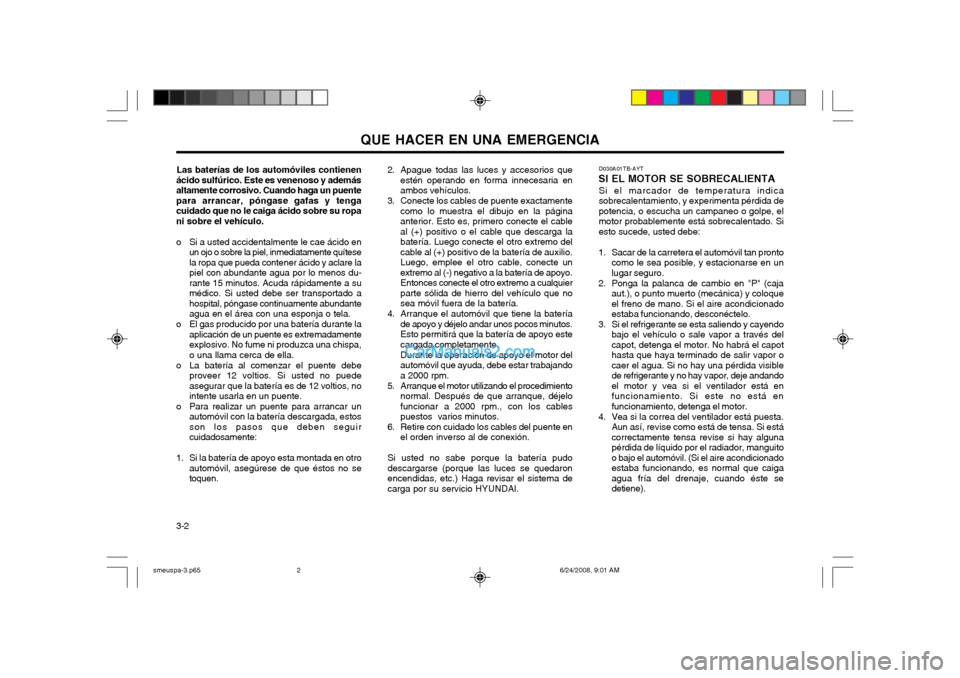

3-2 2. Apague todas las luces y accesorios que
estén operando en forma innecesaria en ambos vehículos.
3. Conecte los cables de puente exactamente como lo muestra el dibujo en la páginaanterior. Esto es, primero conecte el cableal (+) positivo o el cable que descarga labatería. Luego conecte el otro extremo delcable al (+) positivo de la batería de auxilio.Luego, emplee el otro cable, conecte unextremo al (-) negativo a la batería de apoyo.Entonces conecte el otro extremo a cualquierparte sólida de hierro del vehículo que nosea móvil fuera de la batería.
4. Arranque el automóvil que tiene la batería de apoyo y déjelo andar unos pocos minutos.Esto permitirá que la batería de apoyo estecargada completamente. Durante la operación de apoyo el motor del automóvil que ayuda, debe estar trabajandoa 2000 rpm.
5. Arranque el motor utilizando el procedimiento normal. Después de que arranque, déjelofuncionar a 2000 rpm., con los cablespuestos varios minutos.
6. Retire con cuidado los cables del puente en el orden inverso al de conexión.
Si usted no sabe porque la batería pudodescargarse (porque las luces se quedaronencendidas, etc.) Haga revisar el sistema decarga por su servicio HYUNDAI.
Las baterías de los automóviles contienen
ácido sulfúrico. Este es venenoso y ademásaltamente corrosivo. Cuando haga un puentepara arrancar, póngase gafas y tengacuidado que no le caiga ácido sobre su ropani sobre el vehículo.
o Si a usted accidentalmente le cae ácido en un ojo o sobre la piel, inmediatamente quítese la ropa que pueda contener ácido y aclare lapiel con abundante agua por lo menos du-rante 15 minutos. Acuda rápidamente a sumédico. Si usted debe ser transportado ahospital, póngase continuamente abundanteagua en el área con una esponja o tela.
o El gas producido por una batería durante la aplicación de un puente es extremadamenteexplosivo. No fume ni produzca una chispa,o una llama cerca de ella.
o La batería al comenzar el puente debe proveer 12 voltios. Si usted no puedeasegurar que la batería es de 12 voltios, nointente usarla en un puente.
o Para realizar un puente para arrancar un automóvil con la batería descargada, estosson los pasos que deben seguircuidadosamente:
1. Si la batería de apoyo esta montada en otro automóvil, asegúrese de que éstos no setoquen. D030A01TB-AYT
SI EL MOTOR SE SOBRECALIENTA
Si el marcador de temperatura indicasobrecalentamiento, y experimenta pérdida depotencia, o escucha un campaneo o golpe, elmotor probablemente está sobrecalentado. Siesto sucede, usted debe:
1. Sacar de la carretera el automóvil tan pronto como le sea posible, y estacionarse en unlugar seguro.
2. Ponga la palanca de cambio en "P" (caja aut.), o punto muerto (mecánica) y coloqueel freno de mano. Si el aire acondicionadoestaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo y cayendo bajo el vehículo o sale vapor a través delcapot, detenga el motor. No habrá el capothasta que haya terminado de salir vapor ocaer el agua. Si no hay una pérdida visiblede refrigerante y no hay vapor, deje andandoel motor y vea si el ventilador está enfuncionamiento. Si este no está enfuncionamiento, detenga el motor.
4. Vea si la correa del ventilador está puesta. Aun así, revise como está de tensa. Si estácorrectamente tensa revise si hay algunapérdida de líquido por el radiador, manguitoo bajo el automóvil. (Si el aire acondicionadoestaba funcionando, es normal que caigaagua fría del drenaje, cuando éste sedetiene).
smeuspa-3.p65 6/24/2008, 9:01 AM
2

QUE HACER EN UNA EMERGENCIA 3-3

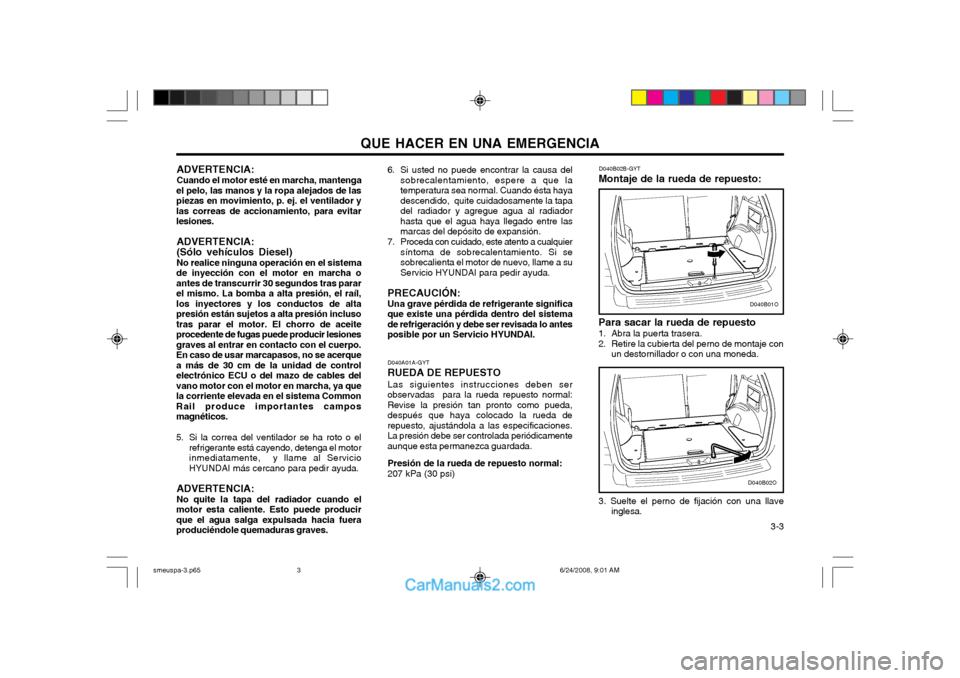

ADVERTENCIA: Cuando el motor esté en marcha, mantenga
el pelo, las manos y la ropa alejados de las piezas en movimiento, p. ej. el ventilador ylas correas de accionamiento, para evitarlesiones.
ADVERTENCIA: (Sólo vehículos Diesel) No realice ninguna operación en el sistema
de inyección con el motor en marcha oantes de transcurrir 30 segundos tras pararel mismo. La bomba a alta presión, el raíl,los inyectores y los conductos de altapresión están sujetos a alta presión inclusotras parar el motor. El chorro de aceiteprocedente de fugas puede producir lesionesgraves al entrar en contacto con el cuerpo.En caso de usar marcapasos, no se acerquea más de 30 cm de la unidad de controlelectrónico ECU o del mazo de cables delvano motor con el motor en marcha, ya quela corriente elevada en el sistema CommonRail produce importantes camposmagnéticos.
5. Si la correa del ventilador se ha roto o el refrigerante está cayendo, detenga el motor inmediatamente, y llame al ServicioHYUNDAI más cercano para pedir ayuda.
ADVERTENCIA: No quite la tapa del radiador cuando el
motor esta caliente. Esto puede producir que el agua salga expulsada hacia fueraproduciéndole quemaduras graves. D040A01A-GYT
RUEDA DE REPUESTO Las siguientes instrucciones deben ser
observadas para la rueda repuesto normal:Revise la presión tan pronto como pueda,después que haya colocado la rueda derepuesto, ajustándola a las especificaciones.La presión debe ser controlada periódicamenteaunque esta permanezca guardada.
Presión de la rueda de repuesto normal: 207 kPa (30 psi) D040B02B-GYT
Montaje de la rueda de repuesto:
D040B01O
3. Suelte el perno de fijación con una llave inglesa.
D040B02O
Para sacar la rueda de repuesto
1. Abra la puerta trasera.
2. Retire la cubierta del perno de montaje conun destornillador o con una moneda.
6. Si usted no puede encontrar la causa del
sobrecalentamiento, espere a que latemperatura sea normal. Cuando ésta hayadescendido, quite cuidadosamente la tapadel radiador y agregue agua al radiadorhasta que el agua haya llegado entre lasmarcas del depósito de expansión.
7. Proceda con cuidado, este atento a cualquier síntoma de sobrecalentamiento. Si sesobrecalienta el motor de nuevo, llame a suServicio HYUNDAI para pedir ayuda.
PRECAUCIÓN: Una grave pérdida de refrigerante significa
que existe una pérdida dentro del sistema de refrigeración y debe ser revisada lo antesposible por un Servicio HYUNDAI.
smeuspa-3.p65 6/24/2008, 9:01 AM
3

QUE HACER EN UNA EMERGENCIA
3-4 D060A01A-AYT CAMBIO DE UNA RUEDA PINCHADA El procedimiento que se describe en las próximas páginas, puede utilizarse tanto comopara rodar las ruedas como para cambiarlas,cuando haya una pinchada. Cuando se preparepara cambiar una rueda pinchada, compruebeque la palanca esta en "P" (A/T) o marcha atrás(mecánica) y el freno de mano puesto, entonces:
D050A01A-AYT
SI SE LE HA PINCHADO UN NEUMÁTICO
Si se le desinfla un neumático mientras usted va conduciendo:
1. Quite el pie del acelerador y deje que el automóvil siga hacia adelante. No pise elfreno ni intente salir de la vía, esto puedeproducir que usted pierda el control delvehículo. Cuando el vehículo llegue a unavelocidad prudente, frene cuidadosamentey salga de la vía. Conduzca hasta quepueda estar en un lugar seguro y que elsuelo sea firme y nivelado. Si usted va poruna autopista con una mediana, no sedetenga en ésta.
2. Cuando el automóvil se haya detenido, encienda sus luces de emergencia (warn-ing), coloque el freno de mano y ponga elselector en "P" (a/t) o marcha atrás (cajamecánica).
3. Haga que todos los pasajeros se bajen del vehículo. Asegúrese de que lo hagan por ellado opuesto al del tráfico.
4. Cambie la rueda de acuerdo con las instrucciones siguientes:
D060A01O
D040B03O
4. Eleve el gancho y sepárelo del soporte; entonces, haga descender el gancho y saque la rueda de repuesto.
Para instalar la rueda de repuesto 1. Fije la rueda de repuesto en el centro del gancho y, después, elévelo hasta colocarlo en el soporte.
2. Apriete la cubierta del perno de fijación con una llave inglesa.
3. Instale la cubierta del perno de fijación con un destornillador.
smeuspa-3.p65 6/24/2008, 9:01 AM
4

QUE HACER EN UNA EMERGENCIA 3-5
Acuñe la rueda diagonal opuesta a la pinchada,
para evitar que el vehículo se mueva cuando el vehículo sea levantado por el gato. D060C01A-AYT
2. Acuñe las ruedas
D060D01A-AYT
3. Suelte las tuercas de rueda Las tuercas de rueda deben soltarse levementeprimero antes de levantar el automóvil. Parasoltar las tuercas, gire el mango de la llave enel sentido contrario a las agujas del reloj. Cuandohaga esto, asegúrese que la llave está insertadacompletamente en la tuerca de tal forma que nose pueda resbalar. Para una máxima eficienciaponga la llave como muestra la figura. Entonces,tire de la llave hacia arriba, tomándola lo másdel extremo posible. No saque la tuerca todavía.Aflójela sólo cerca de una vuelta y media. D060E01A-AYT
4. Ponga el gato en su lugar
La base del gato debe apoyarse en un lugar firme y nivelado. Instalándola como se enseñaen la figura.
D060B02O-AYT

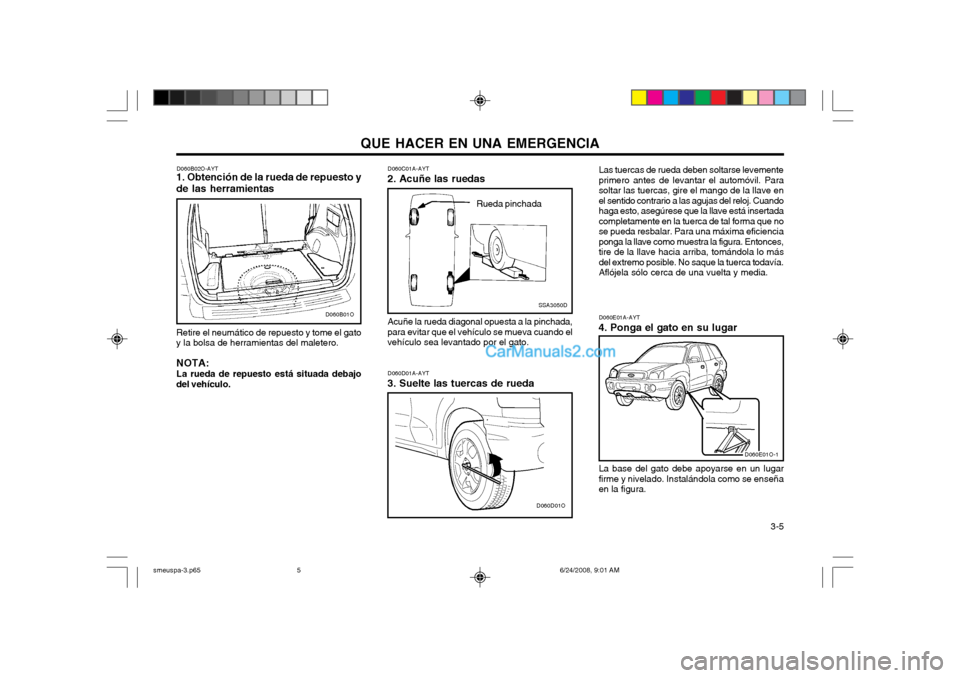

1. Obtención de la rueda de repuesto y de las herramientas Retire el neumático de repuesto y tome el gato y la bolsa de herramientas del maletero. NOTA: La rueda de repuesto está situada debajo del vehículo.
SSA3050D
Rueda pinchadaD060B01O
D060D01O
D060E01O-1
smeuspa-3.p65
6/24/2008, 9:01 AM
5

QUE HACER EN UNA EMERGENCIA
3-6 ADVERTENCIA: Las tapas de ruedas, pueden tener rebabas afiladas. Manéjelas con cuidado para preverposibles lesiones. Antes de poner la ruedaen su lugar, revise que la llanta no tenganada en su interior. (barro, grava, nieve,etc.) esto puede molestar para la fijación dela rueda en su soporte. Además esto puedeprovocar de que la rueda no quede bienapoyada en la maza y no se pueda apretar losuficiente y luego se suelte y se salga.
HSM357
D060G01A-AYT 6. Cambio de ruedas Use la llave para soltar las tuercas de rueda, luego sáquelas con los dedos. Saque lostapacubos de las ruedas (si están instalados) ypóngala en el suelo acostada para que noruede. Para poner la rueda en el buje, tome larueda de repuesto, alinee los agujeros de lallanta con los espárragos y deslícelos sobreellos. Si tiene problemas, gire la ruedasuavemente hasta insertar el agujero superiorde la llanta con el espárrago del buje. Luegodesplace la llanta hasta insertar los otrosespárragos.
HSM355
resultar muy peligroso, debido que este puede caer y causar lesiones graves. Nadiepuede permanecer bajo el vehículo mientrasestá levantado.
D060F01E-AYT

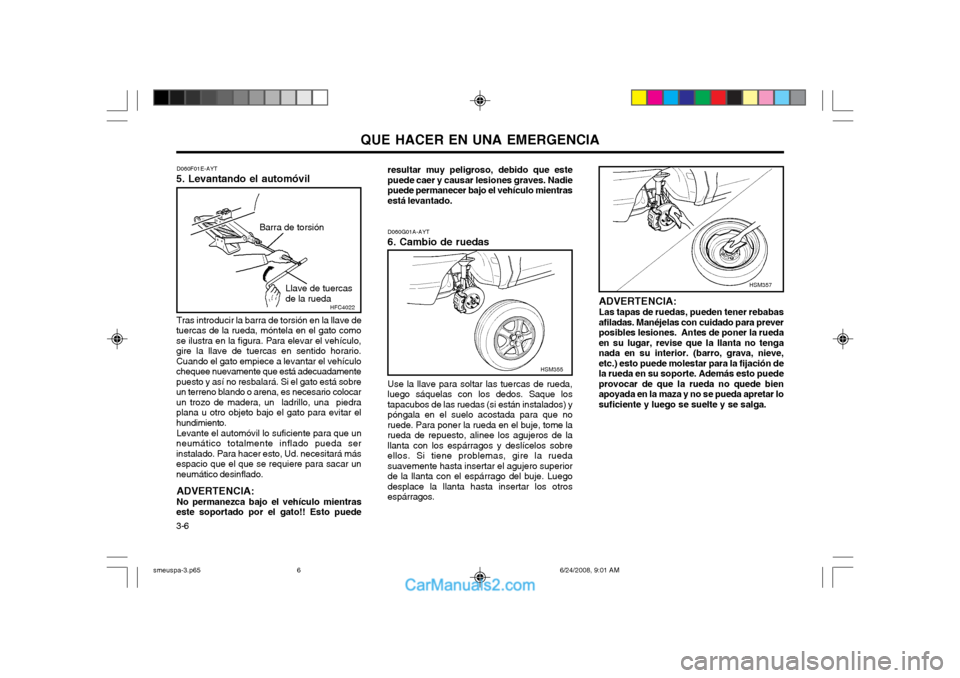

5. Levantando el automóvil
Tras introducir la barra de torsión en la llave de
tuercas de la rueda, móntela en el gato como se ilustra en la figura. Para elevar el vehículo,gire la llave de tuercas en sentido horario.Cuando el gato empiece a levantar el vehículochequee nuevamente que está adecuadamentepuesto y así no resbalará. Si el gato está sobreun terreno blando o arena, es necesario colocarun trozo de madera, un ladrillo, una piedraplana u otro objeto bajo el gato para evitar elhundimiento.
Levante el automóvil lo suficiente para que un
neumático totalmente inflado pueda serinstalado. Para hacer esto, Ud. necesitará másespacio que el que se requiere para sacar unneumático desinflado.
ADVERTENCIA: No permanezca bajo el vehículo mientras
este soportado por el gato!! Esto puede
HFC4022
Barra de torsión
Llave de tuercas de la rueda
smeuspa-3.p65 6/24/2008, 9:01 AM
6

QUE HACER EN UNA EMERGENCIA 3-7
D060I01E-GYT

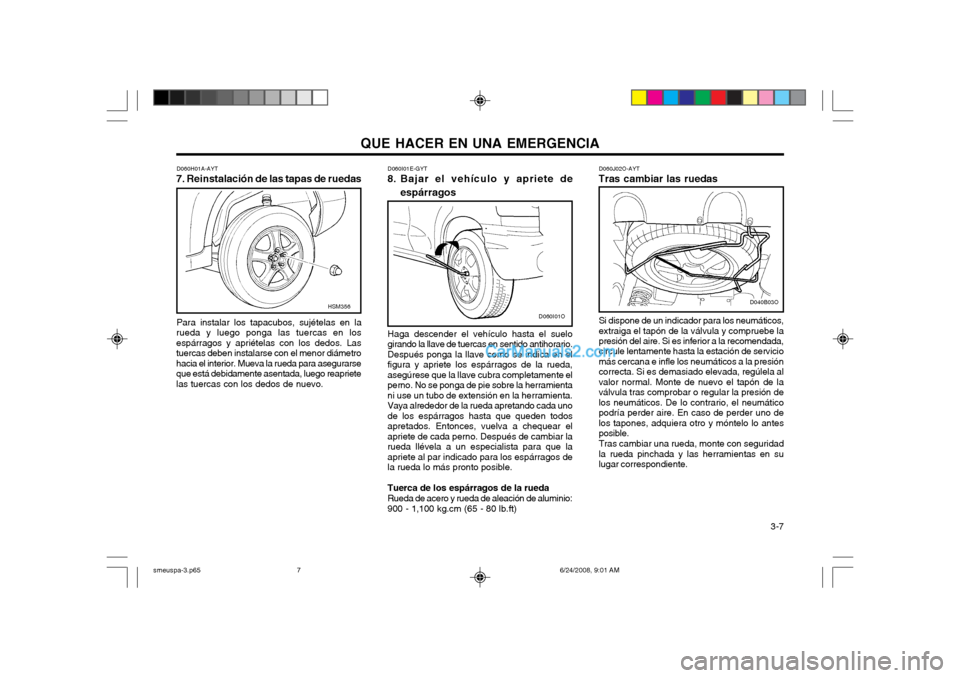

8. Bajar el vehículo y apriete de
espárragos
D060H01A-AYT
7. Reinstalación de las tapas de ruedas
Para instalar los tapacubos, sujételas en la
rueda y luego ponga las tuercas en los espárragos y apriételas con los dedos. Lastuercas deben instalarse con el menor diámetrohacia el interior. Mueva la rueda para asegurarseque está debidamente asentada, luego reaprietelas tuercas con los dedos de nuevo. D060J02O-AYT
Tras cambiar las ruedas
Si dispone de un indicador para los neumáticos,extraiga el tapón de la válvula y compruebe la presión del aire. Si es inferior a la recomendada, circule lentamente hasta la estación de serviciomás cercana e infle los neumáticos a la presióncorrecta. Si es demasiado elevada, regúlela alvalor normal. Monte de nuevo el tapón de laválvula tras comprobar o regular la presión delos neumáticos. De lo contrario, el neumáticopodría perder aire. En caso de perder uno delos tapones, adquiera otro y móntelo lo antesposible. Tras cambiar una rueda, monte con seguridad la rueda pinchada y las herramientas en sulugar correspondiente.
Haga descender el vehículo hasta el suelogirando la llave de tuercas en sentido antihorario.Después ponga la llave como se indica en elfigura y apriete los espárragos de la rueda,asegúrese que la llave cubra completamente elperno. No se ponga de pie sobre la herramientani use un tubo de extensión en la herramienta.Vaya alrededor de la rueda apretando cada unode los espárragos hasta que queden todosapretados. Entonces, vuelva a chequear elapriete de cada perno. Después de cambiar larueda llévela a un especialista para que laapriete al par indicado para los espárragos dela rueda lo más pronto posible. Tuerca de los espárragos de la rueda Rueda de acero y rueda de aleación de aluminio: 900 - 1,100 kg.cm (65 - 80 lb.ft)
HSM356D040B03O
D060I01O
smeuspa-3.p65 6/24/2008, 9:01 AM
7

QUE HACER EN UNA EMERGENCIA
3-8 PRECAUCIÓN:
o Cuando remolque el vehículo 2WD con las ruedas traseras sobre el suelo, el vehículo deberá hacerlo con una grúaelevadora. De otro modo, el acoplamiento de velocidad constante puede interferir conel gancho de la grúa, como consecuenciadel espacio insuficiente, y provocar dañosen el primero.
o El vehículo de tracción a las cuatro ruedas no puede ser remolcado con una grúa. Debe remolcarse levantando las cuatro ruedas del mismo.
D080B02O-AYT
Remolcando un automóvil con caja mecánica
o Si el automóvil es remolcado sobre las ruedas traseras, asegúrese de que el freno de mano no está aplicado.
o Si el automóvil comienza a ser remolcado sobre las ruedas delanteras, asegúrese queestá en punto muerto. Además la llave decontacto debe estar en "ACC". Esto esnecesario para prevenir cualquier daño enel mecanismo antirrobo de la columna dedirección, el cual no está hecho para soportarel esfuerzo del tren delantero cuando éstees remolcado.
o Si alguna de las ruedas sobre la cual va ser remolcado está dañada, el automóvil debeser remolcado sobre unos rodillos deremolque.
o NO ADECUADO PARA 4WD
o RECOMENDADO PARA AUTOMOV-
ILES DE TRANSMISION AUTOMATICAO MECANICA DAÑADOS (excepto vehículos de tracción a las cuatro ruedas)
D080B01O-1
D080C02A-GYT
Remolcando un automóvil con caja automática
o NO ADECUADO PARA 4WD
o NO PRECOMENDADO PARA VEHIC- ULOS DE TRANSMISION AUTOMATICA
o SI PARA VEHICULOS DE CAJA MECANICA (excepto vehículos de
tracción a las cuatro ruedas)
D080C01O
D080A01A-AYT

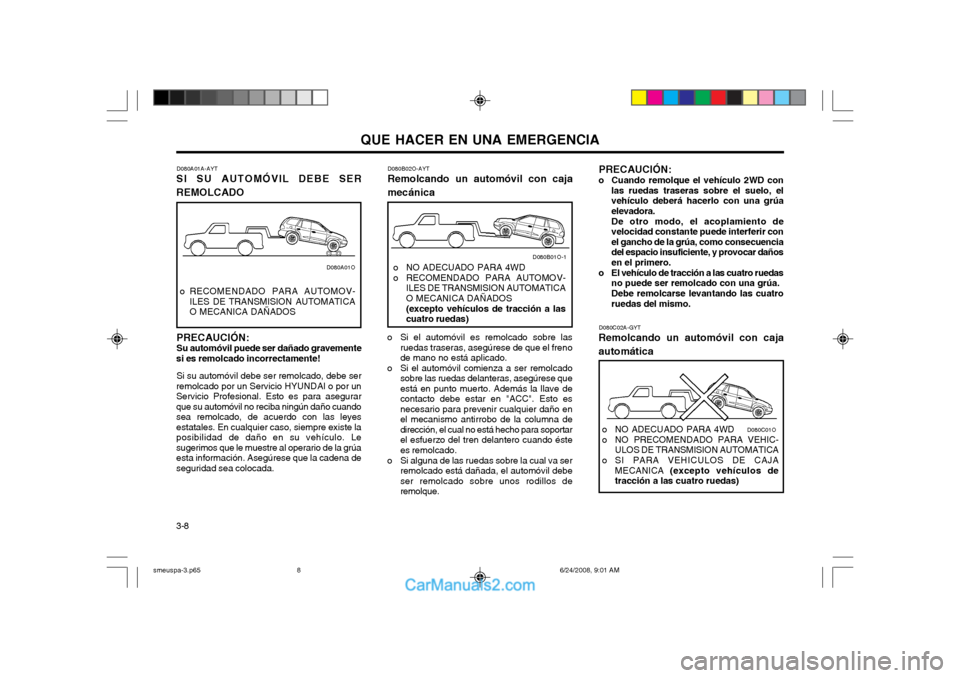

SI SU AUTOMÓVIL DEBE SER REMOLCADO
PRECAUCIÓN: Su automóvil puede ser dañado gravemente
si es remolcado incorrectamente!
Si su automóvil debe ser remolcado, debe ser
remolcado por un Servicio HYUNDAI o por unServicio Profesional. Esto es para asegurarque su automóvil no reciba ningún daño cuando
sea remolcado, de acuerdo con las leyesestatales. En cualquier caso, siempre existe la
posibilidad de daño en su vehículo. Le
sugerimos que le muestre al operario de la grúa
esta información. Asegúrese que la cadena deseguridad sea colocada. o RECOMENDADO PARA AUTOMOV-
ILES DE TRANSMISION AUTOMATICAO MECANICA DAÑADOS
D080A01O
smeuspa-3.p65 6/24/2008, 9:01 AM
8

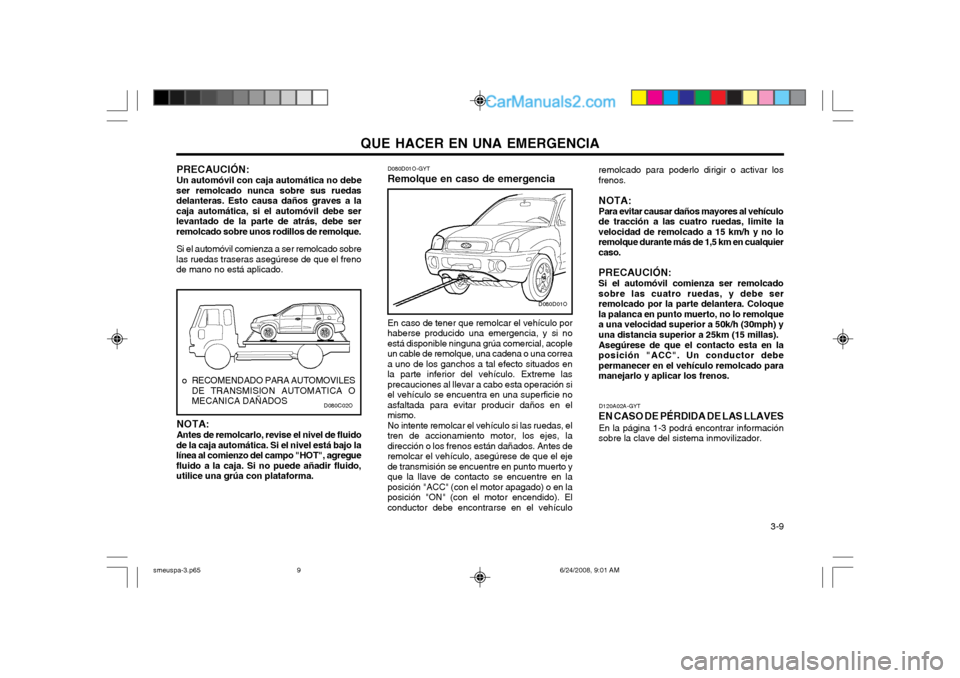

QUE HACER EN UNA EMERGENCIA 3-9
D120A02A-GYT
EN CASO DE PÉRDIDA DE LAS LLAVES En la página 1-3 podrá encontrar información
sobre la clave del sistema inmovilizador.
NOTA: Antes de remolcarlo, revise el nivel de fluido
de la caja automática. Si el nivel está bajo la línea al comienzo del campo "HOT", agreguefluido a la caja. Si no puede añadir fluido,utilice una grúa con plataforma. D080D01O-GYT Remolque en caso de emergencia
En caso de tener que remolcar el vehículo por
haberse producido una emergencia, y si no está disponible ninguna grúa comercial, acopleun cable de remolque, una cadena o una correaa uno de los ganchos a tal efecto situados enla parte inferior del vehículo. Extreme lasprecauciones al llevar a cabo esta operación siel vehículo se encuentra en una superficie noasfaltada para evitar producir daños en elmismo. No intente remolcar el vehículo si las ruedas, el
tren de accionamiento motor, los ejes, ladirección o los frenos están dañados. Antes deremolcar el vehículo, asegúrese de que el ejede transmisión se encuentre en punto muerto yque la llave de contacto se encuentre en laposición "ACC" (con el motor apagado) o en laposición "ON" (con el motor encendido). Elconductor debe encontrarse en el vehículo
PRECAUCIÓN: Un automóvil con caja automática no debe
ser remolcado nunca sobre sus ruedas delanteras. Esto causa daños graves a lacaja automática, si el automóvil debe serlevantado de la parte de atrás, debe serremolcado sobre unos rodillos de remolque.
Si el automóvil comienza a ser remolcado sobre
las ruedas traseras asegúrese de que el frenode mano no está aplicado.
o RECOMENDADO PARA AUTOMOVILES DE TRANSMISION AUTOMATICA OMECANICA DAÑADOS
D080D01O
D080C02O
remolcado para poderlo dirigir o activar los frenos. NOTA: Para evitar causar daños mayores al vehículo de tracción a las cuatro ruedas, limite lavelocidad de remolcado a 15 km/h y no loremolque durante más de 1,5 km en cualquiercaso. PRECAUCIÓN: Si el automóvil comienza ser remolcado sobre las cuatro ruedas, y debe serremolcado por la parte delantera. Coloquela palanca en punto muerto, no lo remolquea una velocidad superior a 50k/h (30mph) yuna distancia superior a 25km (15 millas). Asegúrese de que el contacto esta en la posición "ACC". Un conductor debepermanecer en el vehículo remolcado paramanejarlo y aplicar los frenos.
smeuspa-3.p65 6/24/2008, 9:01 AM
