INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5-4 6ZF070P1-AU o Arbres de roue et souffletsVérifier les arbres de roue, les soufflets et les colliers (fissures, détérioration, dommages),Remplacer toute pièce endommagée et regarnirde graisse si nécessaire. 6ZF070Q1-AU
o Réfrigérant de climatisationVérifier les conduites et raccords de climatisation (fuites, détérioration, dommages). Si nécessaire,vérifier le rendement de la climatisation selonles indications du manuel d'atelier concerné.
6ZF070L1-AU
o Boulons d'accouplement de suspen-
sion
Vérifier le serrage et l'état des accouplements
de suspension. Resserrer au couple spécifié.
6ZF070M1-AU
o Boîtier, tringlerie et soufflets de di-
rection assistée/rotules de bras inférieur
Véhicule à l'arrêt et moteur coupé, vérifier le jeu
du volant. Voir si la timonerie n'est pas torque ou endommagée. Vérifier l'état des souffletscache-poussière et des rotules (détérioration,fissures, dommages). Remplacer toute pièceendommagée.
6ZF070N1-AU
o Pompe, courroie, et flexibles de di-
rection assistée
Vérifier la pompe et les flexibles de direction
assistée (fuites, dommages), Remplacerimmédiatement toute pièce endommagée, Voirsi la courroie de direction assistée n'est pascoupée, fissurée, excessivement usés, huileuseou mal tendue. Remplacer ou régler s'il y a lieu.
6ZF070H1-AU
o Tambours et garnitures de frein
arrière/frein de stationnement
Chercher les piqûres, brûlures fuites de liquide,ruptures de pièce et signes d'usure excessivesur les tambours et garnitures de frein arrière.Examiner le système de frein de stationnement,levier et câbles compris. Consulter le manueld'atelier pour les procédures d'interventiondétaillées. 6ZF070J1-AU
o Plaquettes, étriers et disques de
frein
Vérifier le degré d'usure des plaquettes, le voile
et l'usure des disques ainsi que l'herméticité des étriers.
6ZF070K1-AU o Tuyau d'échappement et silencieuxVérifier visuellement le tuyau d'échappement,
le silencieux et les accouplements en cherchant les éraflures, les fissures, les détériorations, lesfuites et tout autre dommage. Démarrer lemoteur et écouter attentivement afin de repérertoute fuite de gaz d'échappement. Serrer lesraccords et effectuer les remplacements depièce nécessaires.

ENTRETIEN PAR VOS SOINS 6-1
ZG010A1-AU
6. MECANIQUE POUR TOUS
Entretien par vos soins

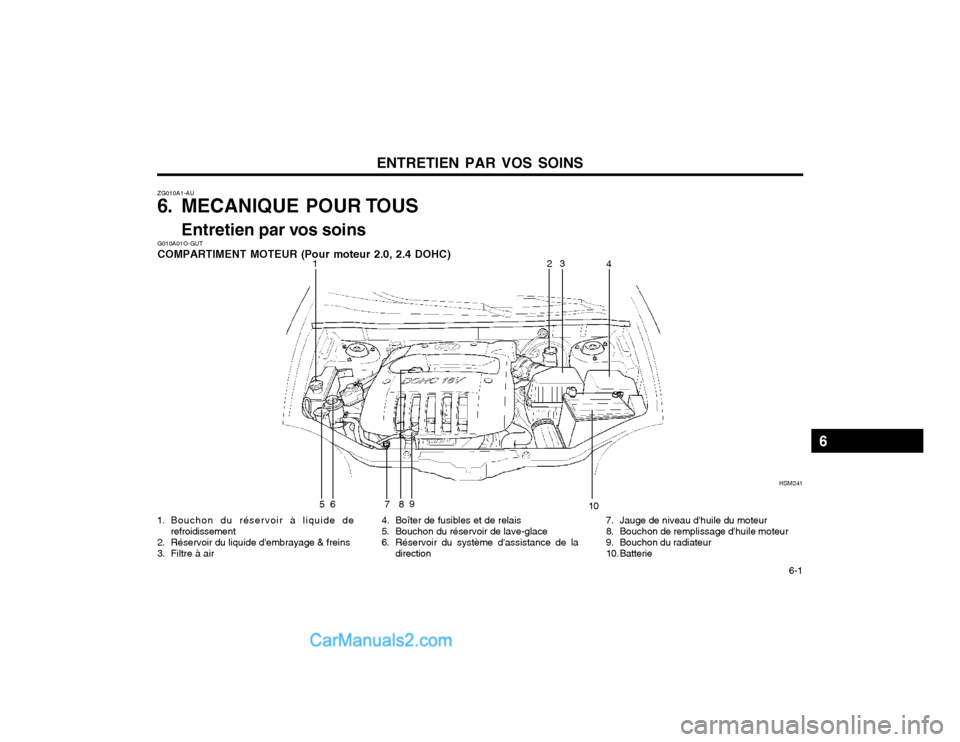

G010A01O-GUT COMPARTIMENT MOTEUR (Pour moteur 2.0, 2.4 DOHC)
4. Boîter de fusibles et de relais
5. Bouchon du réservoir de lave-glace
6. Réservoir du système d'assistance de la direction
1. Bouchon du réservoir à liquide de
refroidissement
2. Réservoir du liquide d'embrayage & freins
3. Filtre à air 7. Jauge de niveau d'huile du moteur
8. Bouchon de remplissage d'huile moteur
9. Bouchon du radiateur 10. Batterie
6
HSM241
1 23
4
56 8 79
10

ENTRETIEN PAR VOS SOINS

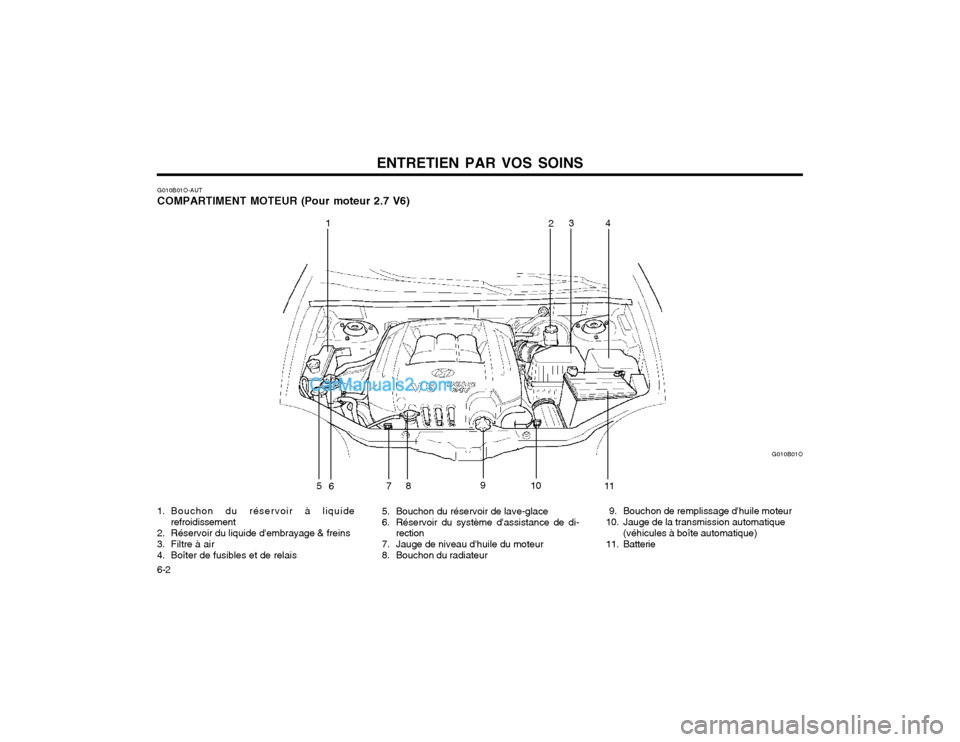

6-2 G010B01O-AUT COMPARTIMENT MOTEUR (Pour moteur 2.7 V6)
G010B01O
1
234
5 6 89
10
11
7
1. Bouchon du réservoir à liquide refroidissement
2. Réservoir du liquide d'embrayage & freins
3. Filtre à air
4. Boîter de fusibles et de relais 5. Bouchon du réservoir de lave-glace
6. Réservoir du système d'assistance de di-
rection
7. Jauge de niveau d'huile du moteur
8. Bouchon du radiateur 9. Bouchon de remplissage d'huile moteur
10. Jauge de la transmission automatique
(véhicules à boîte automatique)
11. Batterie

ENTRETIEN PAR VOS SOINS 6-3
245
79HSM221
13
6810 11
1. Bouchon du radiateur
2. Filtre de carburant
3. Réservoir du liquide d'embrayage & freins
4. Filtre à air
5. Boîter de fusibles et de relais 6. Bouchon du réservoir de lave-glace
7. Réservoir du système d'assistance de di-
rection
8. Bouchon de remplissage d'huile moteur 9. Jauge de niveau d'huile du moteur
10. Jauge de la transmission automatique
(véhicules à boîte automatique)
11. Batterie

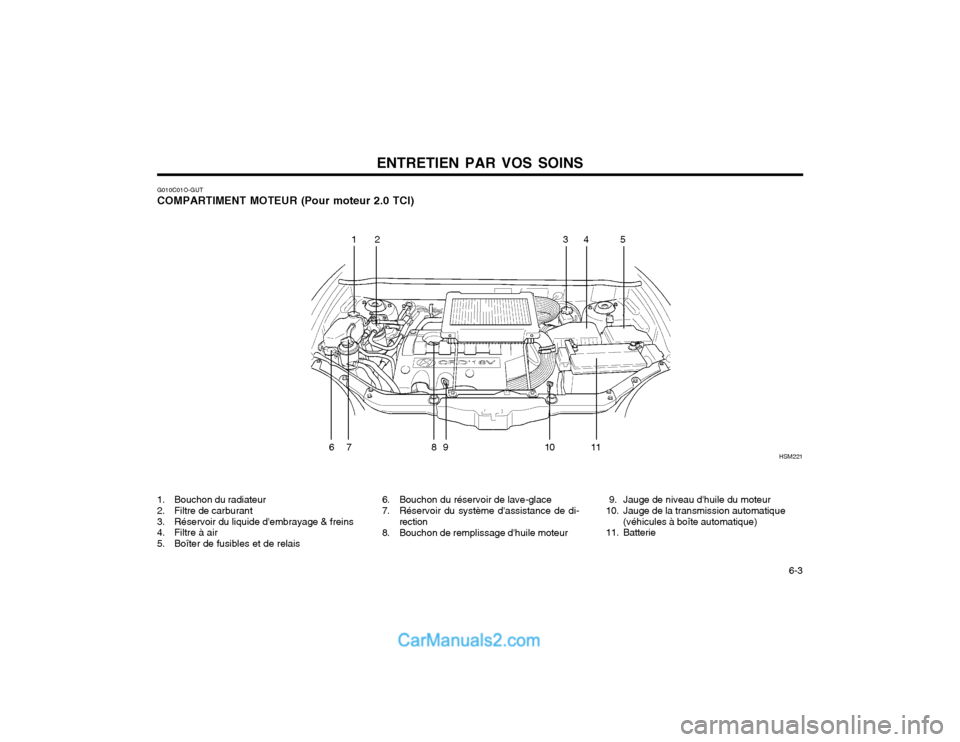

G010C01O-GUT COMPARTIMENT MOTEUR (Pour moteur 2.0 TCI)

ENTRETIEN PAR VOS SOINS

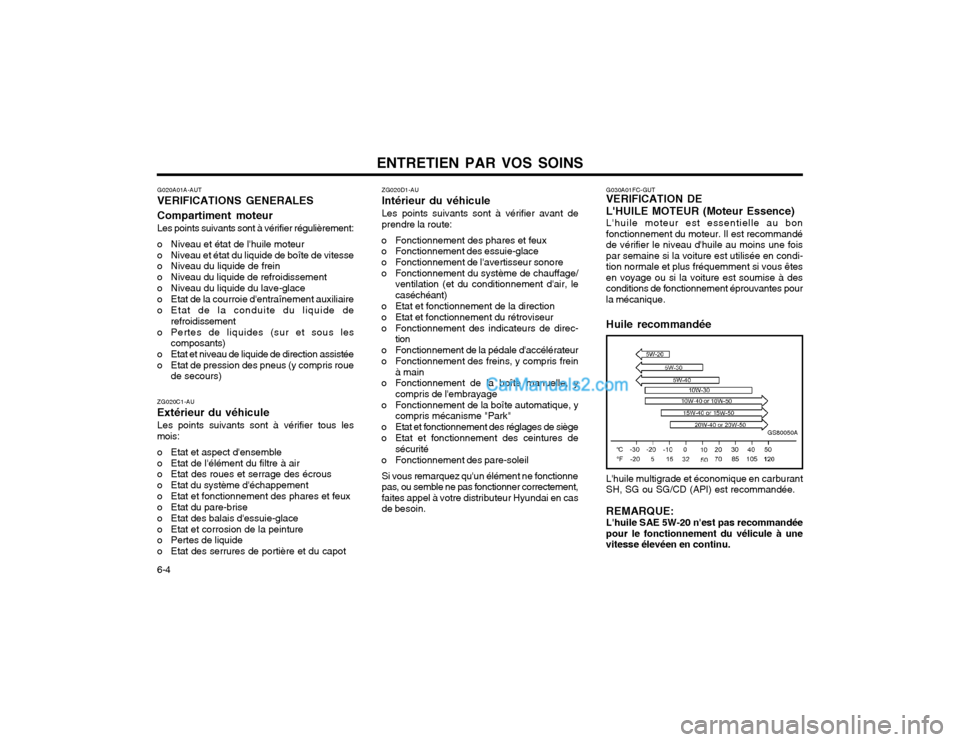

6-4 G020A01A-AUT VERIFICATIONS GENERALES Compartiment moteur Les points suivants sont à vérifier régulièrement:
o Niveau et état de l'huile moteur
o Niveau et état du liquide de boîte de vitesse
o Niveau du liquide de frein
o Niveau du liquide de refroidissement
o Niveau du liquide du lave-glace
o Etat de la courroie d'entraînement auxiliaire
o Etat de la conduite du liquide de refroidissement
o Pertes de liquides (sur et sous les composants)
o Etat et niveau de liquide de direction assistée
o Etat de pression des pneus (y compris roue de secours)
ZG020C1-AU Extérieur du véhicule Les points suivants sont à vérifier tous les
mois:
o Etat et aspect d'ensemble
o Etat de l'élément du filtre à air o Etat des roues et serrage des écrous
o Etat du système d'échappement
o Etat et fonctionnement des phares et feux
o Etat du pare-brise
o Etat des balais d'essuie-glace
o Etat et corrosion de la peinture
o Pertes de liquide
o Etat des serrures de portière et du capot ZG020D1-AU Intérieur du véhiculeLes points suivants sont à vérifier avant de prendre la route:
o Fonctionnement des phares et feux
o Fonctionnement des essuie-glace
o Fonctionnement de l'avertisseur sonore
o Fonctionnement du système de chauffage/ ventilation (et du conditionnement d'air, lecaséchéant)
o Etat et fonctionnement de la direction
o Etat et fonctionnement du rétroviseur
o Fonctionnement des indicateurs de direc- tion
o Fonctionnement de la pédale d'accélérateur
o Fonctionnement des freins, y compris frein à main
o Fonctionnement de la boîte manuelle, y compris de l'embrayage
o Fonctionnement de la boîte automatique, y compris mécanisme "Park"
o Etat et fonctionnement des réglages de siège
o Etat et fonctionnement des ceintures de sécurité
o Fonctionnement des pare-soleil
Si vous remarquez qu'un élément ne fonctionne pas, ou semble ne pas fonctionner correctement,faites appel à votre distributeur Hyundai en casde besoin. Huile recommandée L'huile multigrade et économique en carburant SH, SG ou SG/CD (API) est recommandée. REMARQUE: L'huile SAE 5W-20 n'est pas recommandée pour le fonctionnement du vélicule à unevitesse élevéen en continu.
G030A01FC-GUT VERIFICATION DE L'HUILE MOTEUR (Moteur Essence) L'huile moteur est essentielle au bon fonctionnement du moteur. Il est recommandéde vérifier le niveau d'huile au moins une foispar semaine si la voiture est utilisée en condi-tion normale et plus fréquemment si vous êtesen voyage ou si la voiture est soumise à desconditions de fonctionnement éprouvantes pourla mécanique.
GS80050A

ENTRETIEN PAR VOS SOINS 6-5
G030C01FC-GUT Pour vérifier le niveau d'huileAvant de vérifier l'huile, s'assurer que la voiture
est garée sur terrain horizontal et amener le moteur à sa température normale defonctionnement. Ensuite, couper le moteur.
Attendez environ 5 minutes (moteur essence)/
Attendez environ 2 minutes (moteur diesel),puis retirez la jauge d'huile, essuyez la, etréinsérer la totalement et retirez la à nouveau.Ensuite, notez le niveau plus élevé atteint parl'huile sur la jauge d'huile.
Il doit se trouver entre le niveau supérieur
("FULL") et inférieur ("LOW").
G030C01O
Moteur Diesel

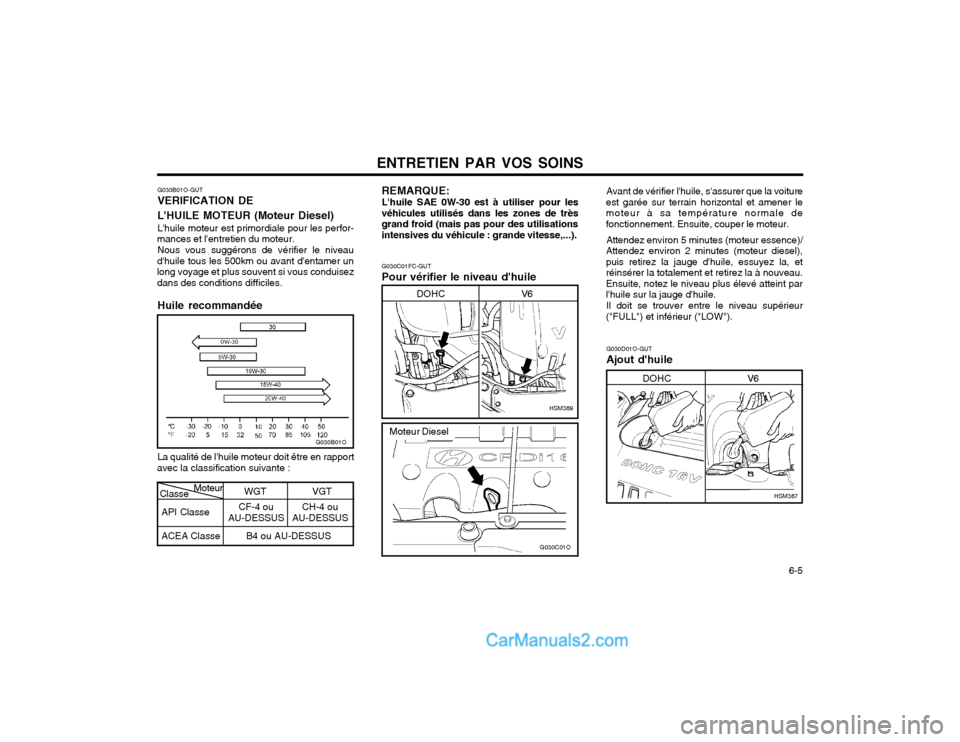

Huile recommandée La qualité de l'huile moteur doit être en rapport
avec la classification suivante : G030B01O-GUT VERIFICATION DE L'HUILE MOTEUR (Moteur Diesel) L'huile moteur est primordiale pour les perfor-
mances et l'entretien du moteur.
Nous vous suggérons de vérifier le niveau
d'huile tous les 500km ou avant d'entamer un long voyage et plus souvent si vous conduisezdans des conditions difficiles.G030B01O V6
DOHC
HSM389
REMARQUE: L'huile SAE 0W-30 est à utiliser pour les
véhicules utilisés dans les zones de très grand froid (mais pas pour des utilisationsintensives du véhicule : grande vitesse,...).
API Classe ACEA Classe
B4 ou AU-DESSUS
CF-4 ou
AU-DESSUS CH-4 ou
AU-DESSUS
WGT VGTMoteur
Classe G030D01O-GUT Ajout d'huile
V6
DOHC
HSM387

ENTRETIEN PAR VOS SOINS
6-6 ZG050A1-AU VERIFIER ET LE LIQUIDE DE REFROIDISSEMENT AVERTISSEMENT: Ne pas enlever le bouchon du radiateur lorsque le moteur est trés chaud. Dans cecas, le liquide de refroidissement est souspression : il peut jaillir par l'ouverturelorsqu'on enlève le bouchon et occasionnerde sérieuses brûlures. ZG050B1-AU Liquide de refroidissement recommandé

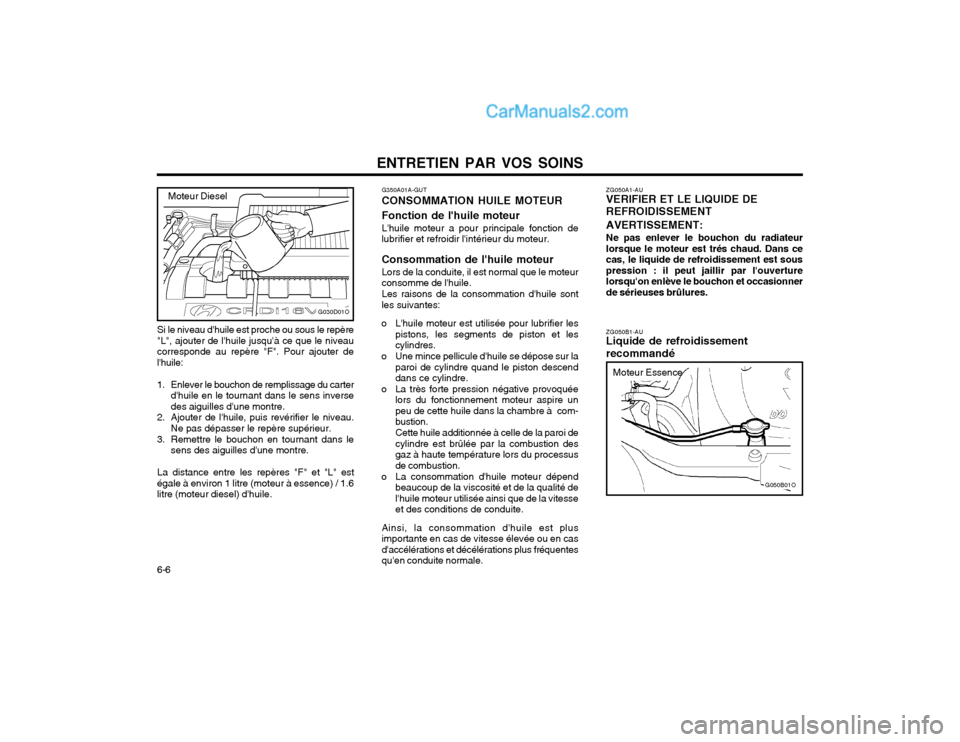

G350A01A-GUT CONSOMMATION HUILE MOTEUR Fonction de l'huile moteur L'huile moteur a pour principale fonction de lubrifier et refroidir l'intérieur du moteur. Consommation de l'huile moteur Lors de la conduite, il est normal que le moteur consomme de l'huile. Les raisons de la consommation d'huile sont les suivantes:
o L'huile moteur est utilisée pour lubrifier les pistons, les segments de piston et lescylindres.
o Une mince pellicule d'huile se dépose sur la paroi de cylindre quand le piston descenddans ce cylindre.
o La très forte pression négative provoquée lors du fonctionnement moteur aspire unpeu de cette huile dans la chambre à com-bustion. Cette huile additionnée à celle de la paroi de cylindre est brûlée par la combustion desgaz à haute température lors du processusde combustion.
o La consommation d'huile moteur dépend beaucoup de la viscosité et de la qualité del'huile moteur utilisée ainsi que de la vitesseet des conditions de conduite.
Ainsi, la consommation d'huile est plusimportante en cas de vitesse élevée ou en casd'accélérations et décélérations plus fréquentesqu'en conduite normale.
Si le niveau d'huile est proche ou sous le repère
"L", ajouter de l'huile jusqu'à ce que le niveaucorresponde au repère "F". Pour ajouter del'huile:
1. Enlever le bouchon de remplissage du carter d'huile en le tournant dans le sens inverse des aiguilles d'une montre.
2. Ajouter de l'huile, puis revérifier le niveau. Ne pas dépasser le repère supérieur.
3. Remettre le bouchon en tournant dans le sens des aiguilles d'une montre.
La distance entre les repères "F" et "L" est
égale à environ 1 litre (moteur à essence) / 1.6litre (moteur diesel) d'huile.
G050B01O
Moteur Essence
G030D01O
Moteur Diesel

ENTRETIEN PAR VOS SOINS 6-7
Utiliser un produit de grande qualité composé
d'un mélange de 50% d'éthylène-glycol et de 50% d'eau. Le liquide de refroidissement doitêtre compatible avec les pièces en aluminium du moteur. Ne pas ajouter de produits anticor- rosion ou autres additifs. La concentration et letype du liquide de refroidissement doivent êtrede nature à éviter la congélation et la corrosiondu système de refroidissement.
La concentration en antigel ne peut JAMAIS
être supérieure à 60% ni inférieure à 35% pouréviter d'endommager le système derefroidissement. Pour savoir quelle doit être laconcentration en antigel au moment de fairel'appoint ou de remplacer le liquide derefroidissement, consulter le tableau suivant:
G050C02O
Moteur DieselConcentration du liquide de refroidissement
Solution
antigelEau
Température
ambiante (°C)
-15 -25 -35 -45
35% 40% 50% 60% 65%60% 50% 40%

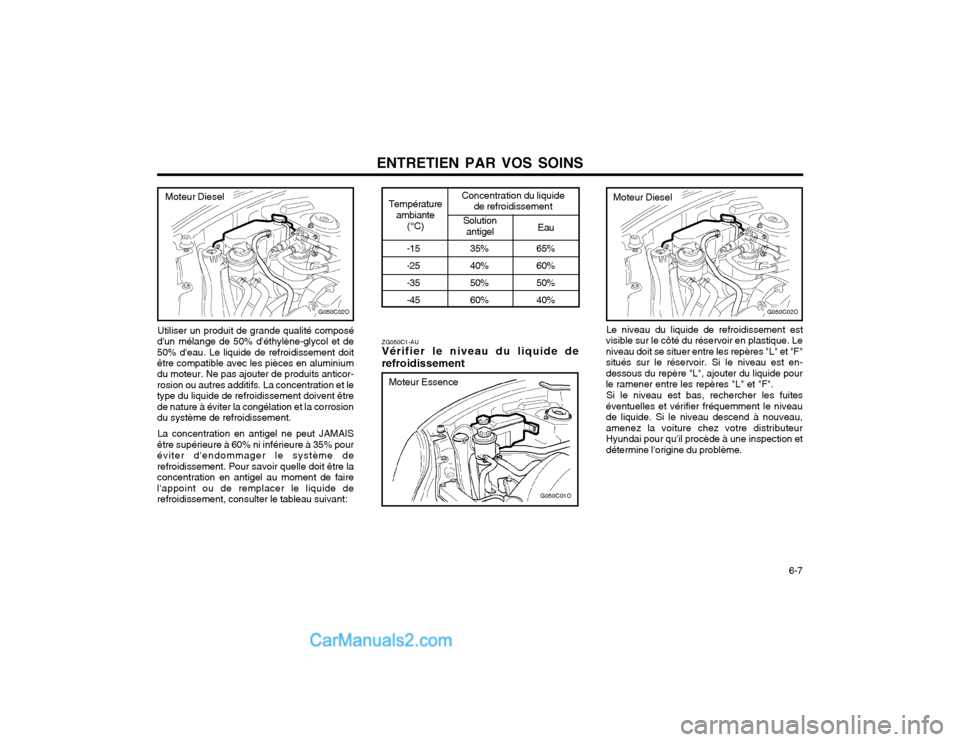

ZG050C1-AU Vérifier le niveau du liquide de
refroidissement
G050C01O
Moteur Essence
G050C02O
Moteur Diesel
Le niveau du liquide de refroidissement est
visible sur le côté du réservoir en plastique. Le niveau doit se situer entre les repères "L" et "F"situés sur le réservoir. Si le niveau est en-dessous du repère "L", ajouter du liquide pourle ramener entre les repères "L" et "F".
Si le niveau est bas, rechercher les fuites
éventuelles et vérifier fréquemment le niveaude liquide. Si le niveau descend à nouveau,amenez la voiture chez votre distributeurHyundai pour qu'il procède à une inspection etdétermine l'origine du problème.

ENTRETIEN PAR VOS SOINS
6-8
G070A01O
YG070A1-AU REMPLACEMENT DU FILTRE A AIR Le remplacement du filtre à air s'effectue comme suit:
1. Défaire les clips autour du couvercle.
2. Une fois ces opérations effectuées, le couvercle peut être levé, le filtre usagé,enlevé, et le nouveau filtre, mis en place.
Il est recommandé d'utiliser des pièces derechange d'origine Hyundai. ATTENTION: En utilisant votre voiture sans filtre à air adéquat, vous pouvez provoquer une usureexcessive du moteur.
Type
RN9YC4 (CHAMPION) BPR6ES-11 (NGK)RN10PYP4 (CHAMPION)PGR5C-11 (NGK)RC10PYPB4(CHAMPION)PFR5N-11 (NGK)
* : à électrode platinée 2.0L
2.4L * 2.7L *
Remark
REMARQUE: Lors du remplacement des bougies
d'allumage, utilisez toujours les pièces d'origine recommandées.

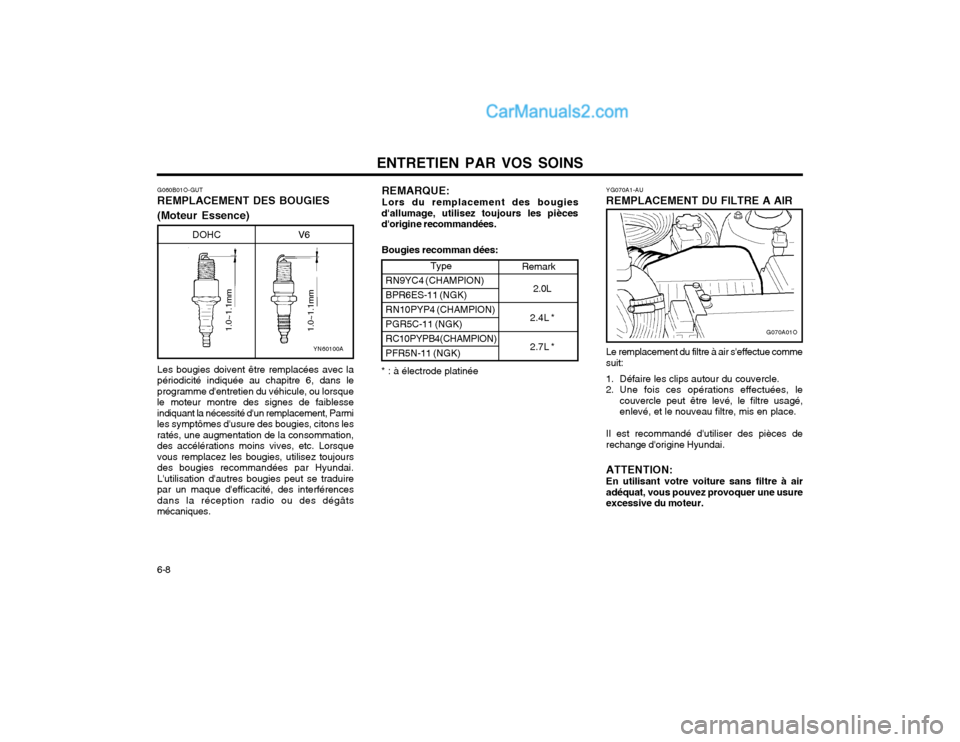

Bougies recomman dées:G060B01O-GUT REMPLACEMENT DES BOUGIES (Moteur Essence) Les bougies doivent être remplacées avec la
périodicité indiquée au chapitre 6, dans le programme d'entretien du véhicule, ou lorsquele moteur montre des signes de faiblesseindiquant la nécessité d'un remplacement, Parmiles symptômes d'usure des bougies, citons lesratés, une augmentation de la consommation,des accélérations moins vives, etc. Lorsquevous remplacez les bougies, utilisez toujoursdes bougies recommandées par Hyundai.L'utilisation d'autres bougies peut se traduirepar un maque d'efficacité, des interférencesdans la réception radio ou des dégâtsmécaniques.
YN60100A
DOHC V6
1.0~1.1mm1.0~1.1mm

ENTRETIEN PAR VOS SOINS 6-9

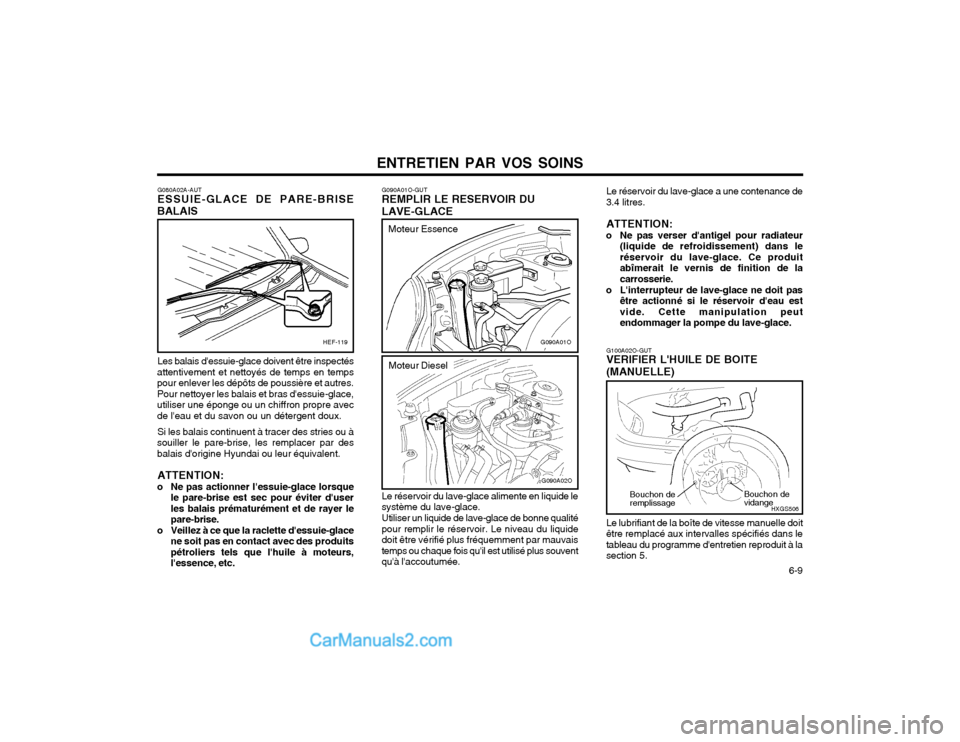

G080A02A-AUT ESSUIE-GLACE DE PARE-BRISE
BALAIS
Les balais d'essuie-glace doivent être inspectés
attentivement et nettoyés de temps en temps pour enlever les dépôts de poussière et autres.Pour nettoyer les balais et bras d'essuie-glace,utiliser une éponge ou un chiffron propre avecde l'eau et du savon ou un détergent doux.
Si les balais continuent à tracer des stries ou à
souiller le pare-brise, les remplacer par desbalais d'origine Hyundai ou leur équivalent.
ATTENTION:
o Ne pas actionner l'essuie-glace lorsque le pare-brise est sec pour éviter d'userles balais prématurément et de rayer lepare-brise.
o Veillez à ce que la raclette d'essuie-glace ne soit pas en contact avec des produitspétroliers tels que l'huile à moteurs,l'essence, etc.
HEF-119
G090A01O-GUT REMPLIR LE RESERVOIR DU LAVE-GLACE Le réservoir du lave-glace alimente en liquide le
système du lave-glace.
Utiliser un liquide de lave-glace de bonne qualité
pour remplir le réservoir. Le niveau du liquide doit être vérifié plus fréquemment par mauvaistemps ou chaque fois qu'il est utilisé plus souventqu'à l'accoutumée. G100A02O-GUT VERIFIER L'HUILE DE BOITE (MANUELLE) Le lubrifiant de la boîte de vitesse manuelle doit être remplacé aux intervalles spécifiés dans letableau du programme d'entretien reproduit à lasection 5.
G090A01O
G090A02O
G090A02O
Moteur Diesel
Moteur Essence Le réservoir du lave-glace a une contenance de 3.4 litres. ATTENTION:
o Ne pas verser d'antigel pour radiateur (liquide de refroidissement) dans le réservoir du lave-glace. Ce produitabîmerait le vernis de finition de lacarrosserie.
o L'interrupteur de lave-glace ne doit pas être actionné si le réservoir d'eau estvide. Cette manipulation peutendommager la pompe du lave-glace.
Bouchon de vidange
Bouchon deremplissage
HXGS506
