Hyundai Santa Fe 2004 Betriebsanleitung (in German)

1- 90 ELGENSCHAFTEN DES HYUNDAI

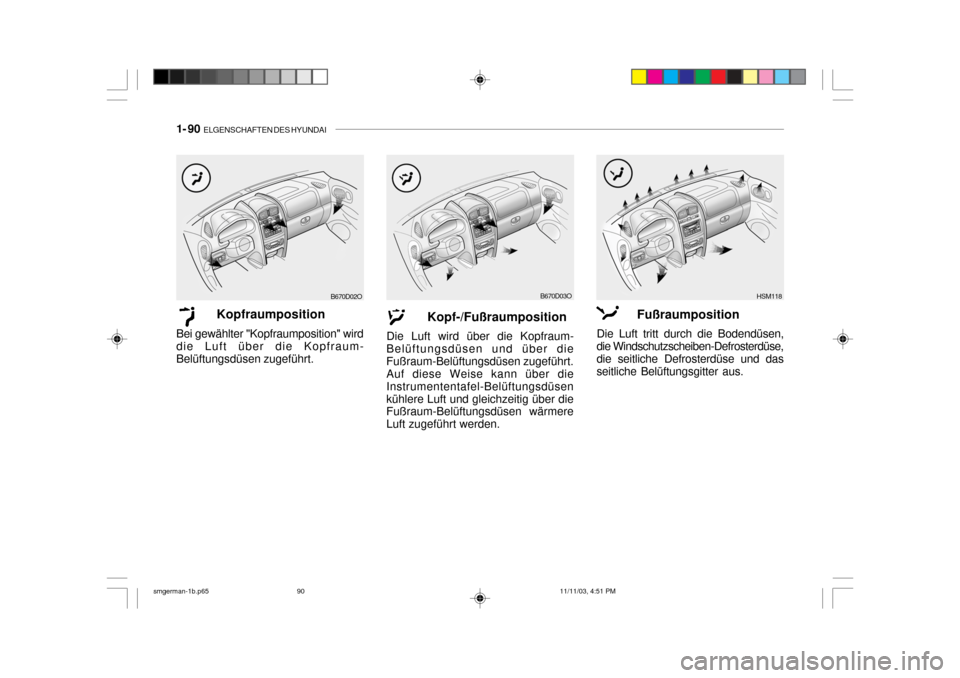

Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum-Belüftungsdüsen zugeführt. Kopf-/Fußraumposition
Die Luft wird über die Kopfraum-
Belüftungsdüsen und über dieFußraum-Belüftungsdüsen zugeführt. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsenkühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmere Luft zugeführt werden.
B670D02OB670D03O
Fußraumposition
Die Luft tritt durch die Bodendüsen,
die Windschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.HSM118
smgerman-1b.p65 11/11/03, 4:51 PM
90

ELGENSCHAFTEN DES HYUNDAI 1- 91

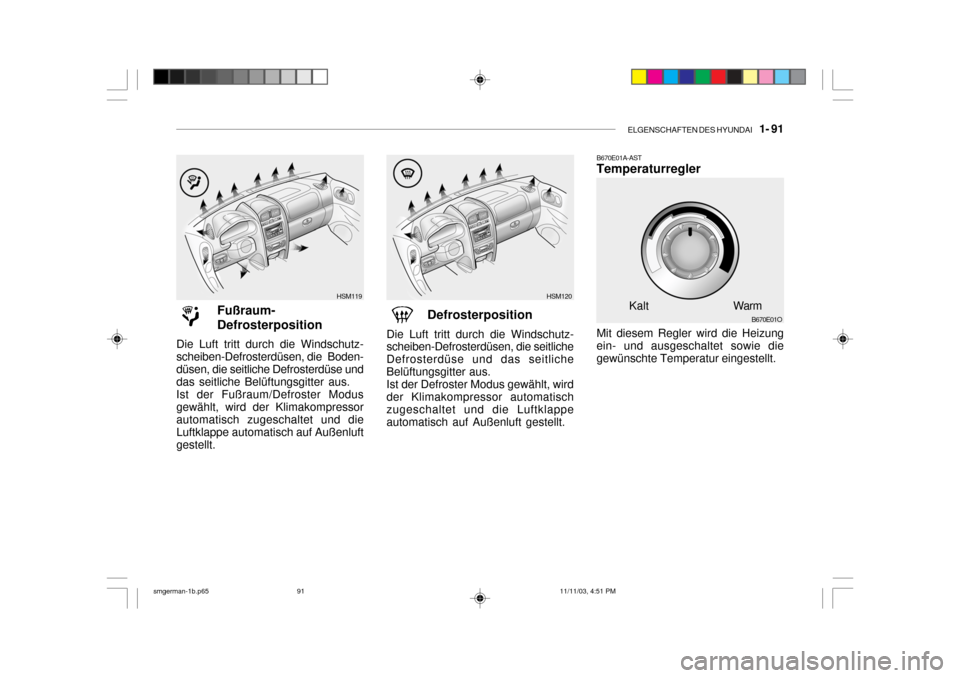

B670E01A-AST Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie diegewünschte Temperatur eingestellt.
B670E01O
Kalt Warm
Fußraum- Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die Boden-düsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. Ist der Fußraum/Defroster Modus gewählt, wird der Klimakompressor automatisch zugeschaltet und die Luftklappe automatisch auf Außenluftgestellt. Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die seitliche Defrosterdüse und das seitlicheBelüftungsgitter aus.Ist der Defroster Modus gewählt, wirdder Klimakompressor automatisch zugeschaltet und die Luftklappe automatisch auf Außenluft gestellt.
HSM120HSM119
smgerman-1b.p65 11/11/03, 4:51 PM
91

1- 92 ELGENSCHAFTEN DES HYUNDAI

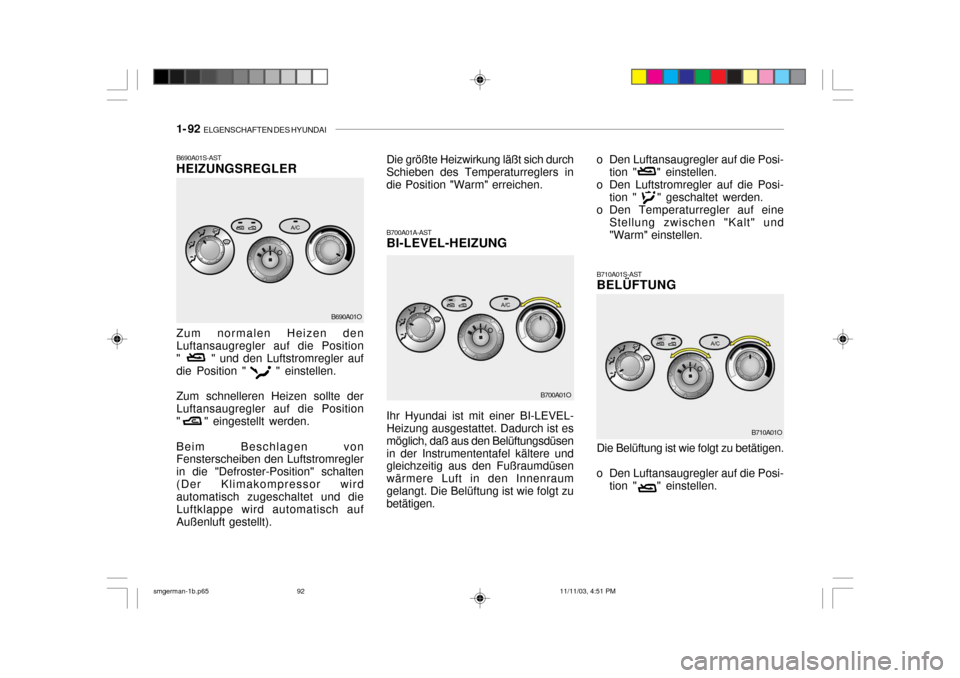

B690A01S-AST HEIZUNGSREGLER
B700A01A-ASTBI-LEVEL-HEIZUNG
Zum normalen Heizen den Luftansaugregler auf die Position" " und den Luftstromregler auf die Position " " einstellen. Zum schnelleren Heizen sollte der Luftansaugregler auf die Position" " eingestellt werden. Beim Beschlagen von Fensterscheiben den Luftstromregler in die "Defroster-Position" schalten(Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt). Die größte Heizwirkung läßt sich durch
Schieben des Temperaturreglers indie Position "Warm" erreichen.
Ihr Hyundai ist mit einer BI-LEVEL- Heizung ausgestattet. Dadurch ist es möglich, daß aus den Belüftungsdüsenin der Instrumententafel kältere und gleichzeitig aus den Fußraumdüsen wärmere Luft in den Innenraumgelangt. Die Belüftung ist wie folgt zu betätigen.
B690A01O
B700A01OB710A01S-AST BELÜFTUNG
o Den Luftansaugregler auf die Posi-
tion " " einstellen.
o Den Luftstromregler auf die Posi- tion " " geschaltet werden.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen.
Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi- tion " " einstellen. B710A01O
smgerman-1b.p65
11/11/03, 4:51 PM
92

ELGENSCHAFTEN DES HYUNDAI 1- 93

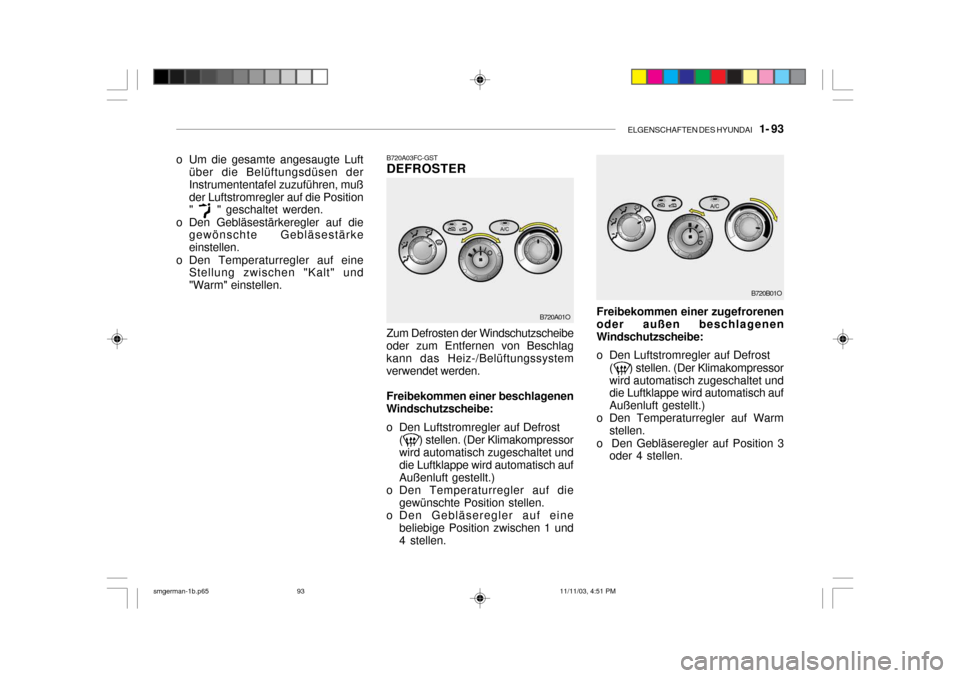

B720A03FC-GST DEFROSTER Zum Defrosten der Windschutzscheibe
oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendet werden.
Freibekommen einer beschlagenen
Windschutzscheibe:
o Den Luftstromregler auf Defrost
( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt.)
o Den Temperaturregler auf die
gewünschte Position stellen.
o Den Gebläseregler auf eine
beliebige Position zwischen 1 und4 stellen. B720A01O
B720B01O
o Um die gesamte angesaugte Luft
über die Belüftungsdüsen derInstrumententafel zuzuführen, mußder Luftstromregler auf die Position " " geschaltet werden.
o Den Gebläsestärkeregler auf die gewönschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und"Warm" einstellen.
Freibekommen einer zugefrorenen oder außen beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost
( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt.)
o Den Temperaturregler auf Warm stellen.
o Den Gebläseregler auf Position 3 oder 4 stellen.
smgerman-1b.p65 11/11/03, 4:51 PM
93

1- 94 ELGENSCHAFTEN DES HYUNDAI
HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost ( )oder Defrost ( ) betrieben wird, kann dies durch den
Temperaturun terschied zu einem
Beschlagen der Windschutzschei ben-
Außenseite führen. Zu diesemZeitpunkt den Luftstromhebel aufGesichtshöhe ( ) und die Lüftergeschwindigkeit auf Niedrig stellen.
B730A01L-GST Hinweise zum Betrieb

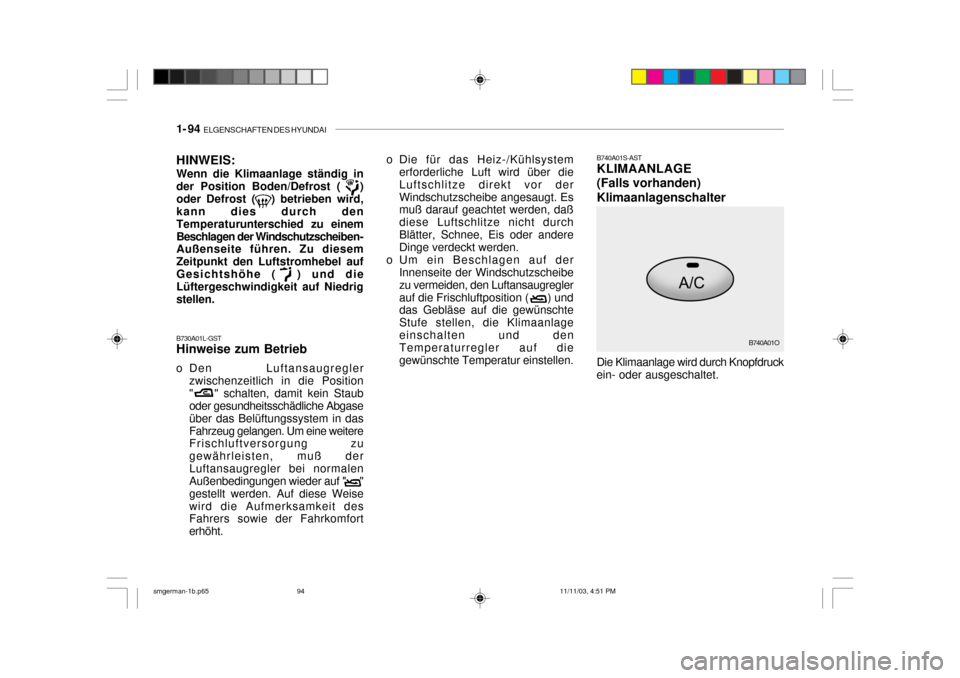

o Den Luftansaugregler zwischenzeitlich in die Position " " schalten, damit kein Staub oder gesundheitsschädliche Abgase über das Belüftungssystem in dasFahrzeug gelangen. Um eine weitere Frischluftversorgung zu gewährleisten, muß derLuftansaugregler bei normalen Außenbedingungen wieder auf " " gestellt werden. Auf diese Weisewird die Aufmerksamkeit des Fahrers sowie der Fahrkomfort erhöht. B740A01S-AST KLIMAANLAGE (Falls vorhanden)Klimaanlagenschalter Die Klimaanlage wird durch Knopfdruck
ein- oder ausgeschaltet.B740A01O
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über die Luftschlitze direkt vor derWindschutzscheibe angesaugt. Es muß darauf geachtet werden, daß diese Luftschlitze nicht durchBlätter, Schnee, Eis oder andere Dinge verdeckt werden.
o Um ein Beschlagen auf der Innenseite der Windschutzscheibe zu vermeiden, den Luftansaugreglerauf die Frischluftposition ( ) und das Gebläse auf die gewünschte Stufe stellen, die Klimaanlageeinschalten und den Temperaturregler auf die gewünschte Temperatur einstellen.
smgerman-1b.p65 11/11/03, 4:51 PM
94

ELGENSCHAFTEN DES HYUNDAI 1- 95
B740C01A-AST Trocknung eines feuchten Innenraums
o Den Temperaturregler in die Posi-
tion "Kalt" schalten. (In dieser Po- sition wird eine maximale Kühlunggewährleistet. Die Temperatur kann durch Verschieben des Reglers in Richtung der Position "Warm" erhöhtwerden.)
o Das Gebläse auf die gewünschte Stufe einstellen. Für eine stärkere Kühlung muß der Gebläseregler in eine der höheren Stufen geschaltetwerden, oder mit dem Luftansaugregler wird zeitweilig die Position " " angewählt.
Durch folgende Vorgehensweise kann ein feuchter Fahrzeuginnenraum getrocknet werden:
o Den Gebläsestufenreglereinschalten.
o Durch Drücken des
Klimaanlageschalters die Klimaanlage einschalten. Gleichzeitig leuchtet dieKlimaanlagenkontrolleuchte.
o Den Luftansaugregler in die Posi- tion " " schalten.

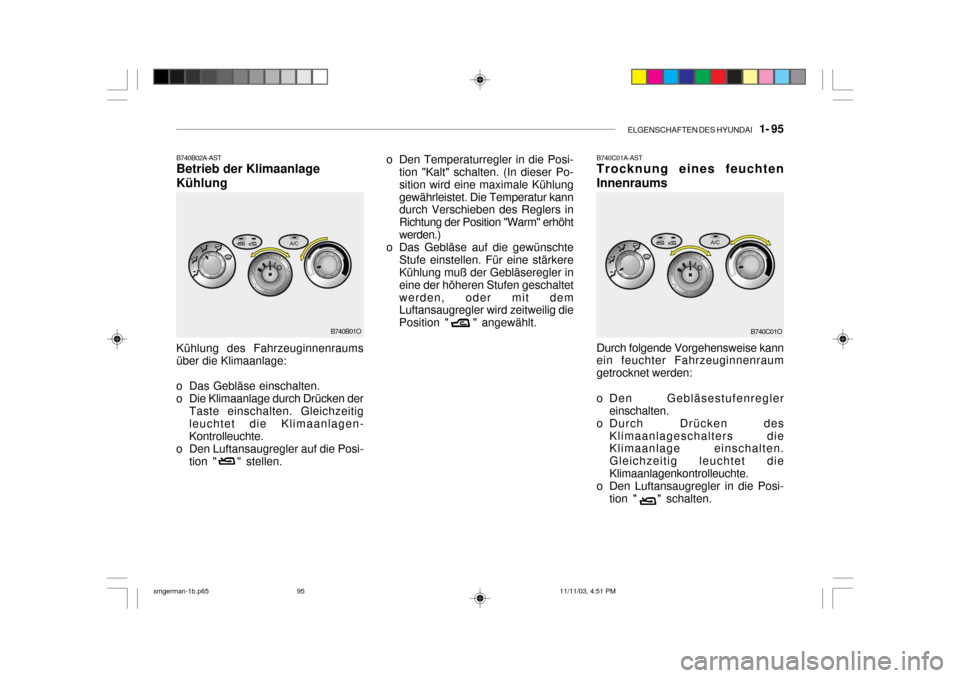

B740B02A-AST Betrieb der Klimaanlage Kühlung Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Gebläse einschalten.
o Die Klimaanlage durch Drücken der Taste einschalten. Gleichzeitigleuchtet die Klimaanlagen- Kontrolleuchte.
o Den Luftansaugregler auf die Posi- tion " " stellen. B740B01O
B740C01O
smgerman-1b.p6511/11/03, 4:51 PM
95

1- 96 ELGENSCHAFTEN DES HYUNDAI
o Den Luftstromregler in die Position
" " schalten.
o Das Gebläse auf die gewünschte Stufe einstellen. Zum stärkeren Belüften das Gebläse in eine derhöheren Stufen schalten.
o Den Temperaturregler auf die ge-
wünschte Temperatur einstellen.
smgerman-1b.p65 11/11/03, 4:51 PM
96

ELGENSCHAFTEN DES HYUNDAI 1- 97

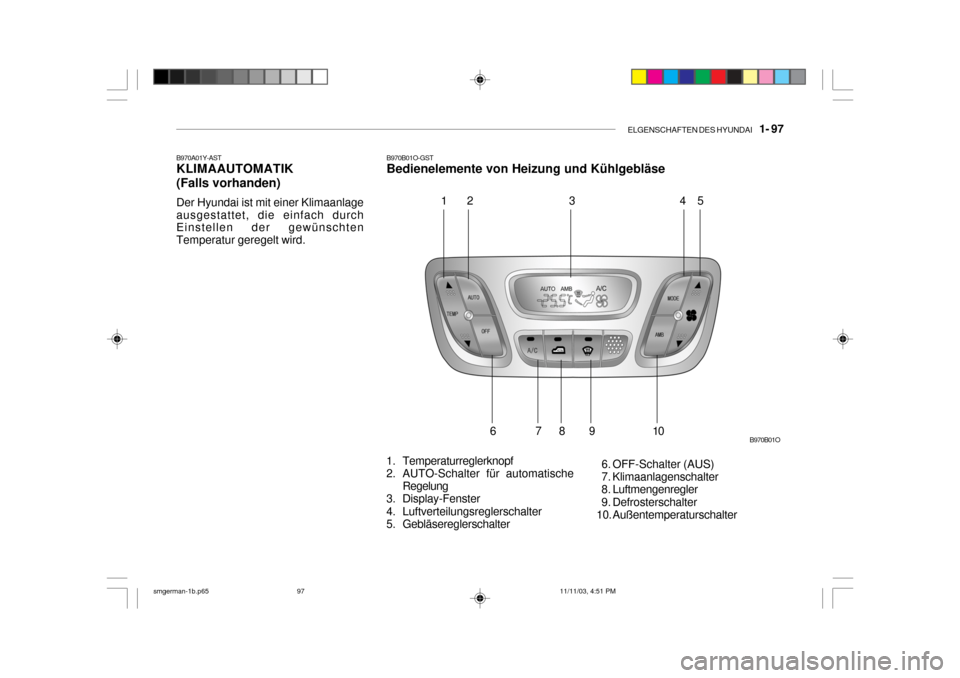

B970A01Y-AST KLIMAAUTOMATIK (Falls vorhanden) Der Hyundai ist mit einer Klimaanlage ausgestattet, die einfach durch Einstellen der gewünschten Temperatur geregelt wird. B970B01O-GST Bedienelemente von Heizung und Kühlgebläse
B970B01O
12 3 4567 89 1 0
1. Temperaturreglerknopf
2. AUTO-Schalter für automatische Regelung
3. Display-Fenster
4. Luftverteilungsreglerschalter
5. Gebläsereglerschalter 6. OFF-Schalter (AUS)
7. Klimaanlagenschalter
8. Luftmengenregler
9. Defrosterschalter
10. Außentemperaturschalter
smgerman-1b.p65
11/11/03, 4:51 PM
97

1- 98 ELGENSCHAFTEN DES HYUNDAI

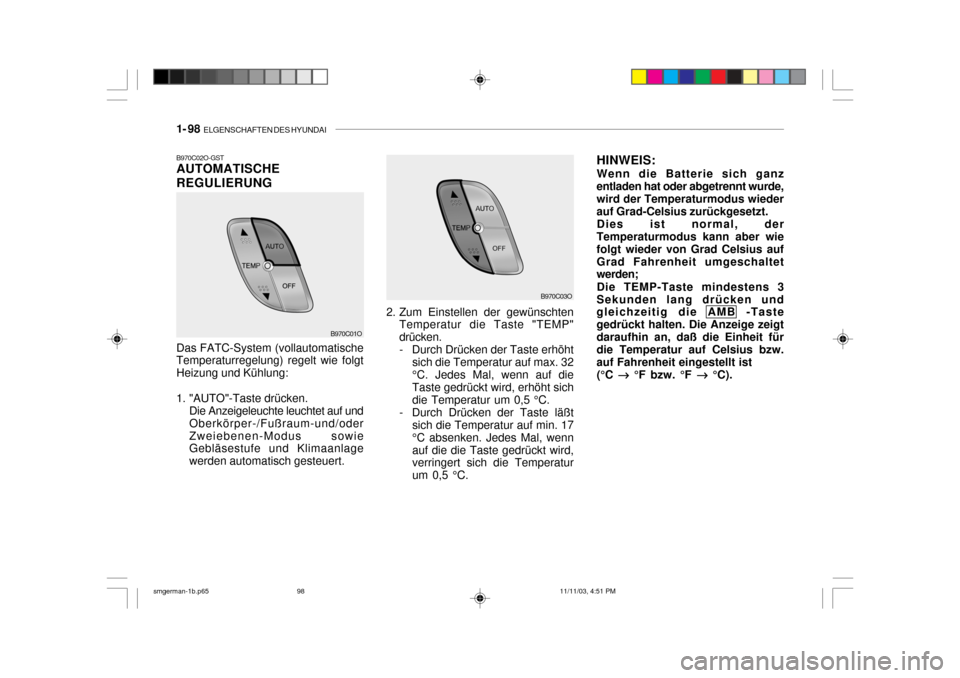

B970C02O-GST AUTOMATISCHE REGULIERUNG
2. Zum Einstellen der gewünschtenTemperatur die Taste "TEMP" drücken.
- Durch Drücken der Taste erhöht
sich die Temperatur auf max. 32°C. Jedes Mal, wenn auf die Taste gedrückt wird, erhöht sich die Temperatur um 0,5 °C.
- Durch Drücken der Taste läßt sich die Temperatur auf min. 17°C absenken. Jedes Mal, wennauf die die Taste gedrückt wird, verringert sich die Temperatur um 0,5 °C.
Das FATC-System (vollautomatische Temperaturregelung) regelt wie folgt Heizung und Kühlung:
1. "AUTO"-Taste drücken.
Die Anzeigeleuchte leuchtet auf und Oberkörper-/Fußraum-und/oderZweiebenen-Modus sowie Gebläsestufe und Klimaanlage werden automatisch gesteuert.
B970C01O
B970C03O HINWEIS:
Wenn die Batterie sich ganz
entladen hat oder abgetrennt wurde, wird der Temperaturmodus wieder auf Grad-Celsius zurückgesetzt.
Dies ist normal, der
Temperaturmodus kann aber wie folgt wieder von Grad Celsius aufGrad Fahrenheit umgeschaltet werden;
Die TEMP-Taste mindestens 3
Sekunden lang drücken undgleichzeitig die AMB -Taste gedrückt halten. Die Anzeige zeigt daraufhin an, daß die Einheit für die Temperatur auf Celsius bzw.auf Fahrenheit eingestellt ist (°C






°F bzw. °F







°C).
smgerman-1b.p65 11/11/03, 4:51 PM
98

ELGENSCHAFTEN DES HYUNDAI 1- 99

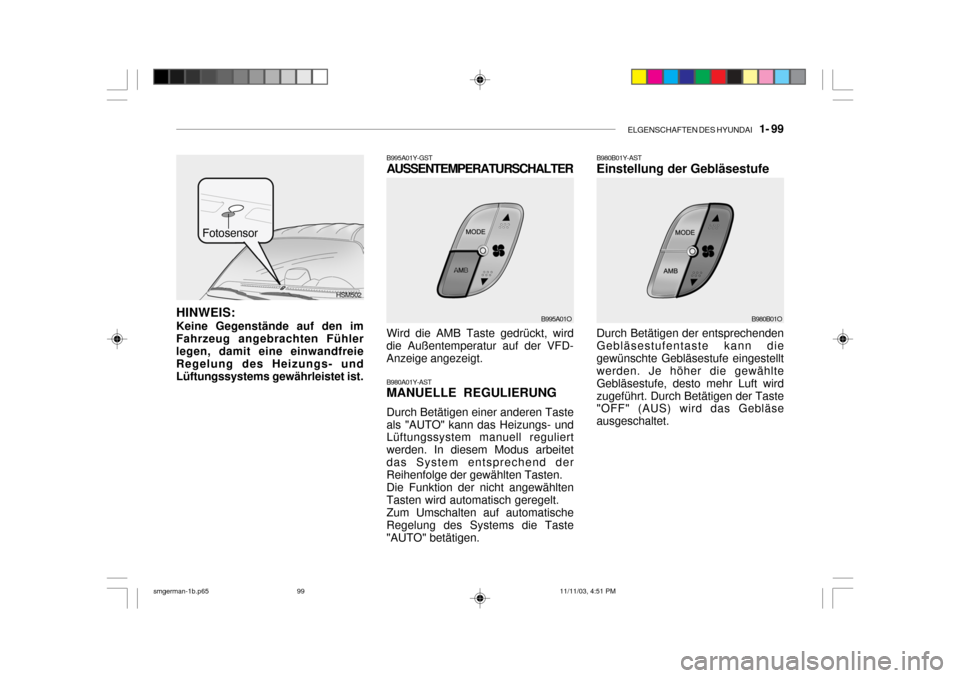

B980A01Y-AST MANUELLE REGULIERUNG Durch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- und Lüftungssystem manuell reguliert werden. In diesem Modus arbeitetdas System entsprechend der Reihenfolge der gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt.Zum Umschalten auf automatischeRegelung des Systems die Taste "AUTO" betätigen. B980B01Y-ASTEinstellung der Gebläsestufe
B995A01O
B995A01Y-GST AUSSENTEMPERATURSCHALTER Wird die AMB Taste gedrückt, wird
die Außentemperatur auf der VFD- Anzeige angezeigt.B980B01O
Durch Betätigen der entsprechenden Gebläsestufentaste kann diegewünschte Gebläsestufe eingestellt werden. Je höher die gewählte Gebläsestufe, desto mehr Luft wirdzugeführt. Durch Betätigen der Taste "OFF" (AUS) wird das Gebläse ausgeschaltet.
HINWEIS:
Keine Gegenstände auf den im
Fahrzeug angebrachten Fühlerlegen, damit eine einwandfreie Regelung des Heizungs- und Lüftungssystems gewährleistet ist.
HSM502
Fotosensor
