1- 80 ELGENSCHAFTEN DES HYUNDAI
!WARNUNG:
Kraftstoffdämpfe sind gefährlich.
Vor dem Tanken grundsätzlich den Motor abstellen und verhindern, daß Funken oder offene Flammen indie Nähe des Kraftstoff- Einfüllbereichs gelangen. Muß der Tankverschluß ausgewechseltwerden, muß ein Hyundai-Ersatzteil verwendet werden. B570A02A-ASTMOTORHAUBENENTRIEGELUNG
1. Zum Entriegeln der Motorhaube den Entriegelungsknopf ziehen.
B560A02A-ASTFERNBETÄTIGTER TANKKLAPPENÖFFNER Die Tankklappe läßt sich aus dem Fahrzeug heraus durch Hochziehen des Tankklappenöffners öffnen. HINWEIS: Läßt sich die Tankklappe nicht öffnen, weil sich Eis darauf gebildet hat, leicht auf die Klappe klopfen oder drücken, um das Eis zubrechen. Die Tankklappe nicht aufbrechen. Falls erforderlich, eine handelsübliche Enteisungs-flüssigkeit (kein Kühler- Frostschutzmittel) auf die Tankklappe sprühen, oder das
B560A01O
B560A02O-1
B570A01O
Fahrzeug an einen warmen Standort fahren, wo das Eis schmelzen kann.
Wird der Tankverschluß bei hohen
Umgebungstemperaturen geöffnet, ist mitunter ein leichtes "Druckgeräusch" zu hören. Dies ist normal und bietet keinen Grundzur Besorgnis. Den Kraftstofftank zum Öffnen stets langsam drehen.
smgerman-1b.p65 11/11/03, 4:51 PM
80

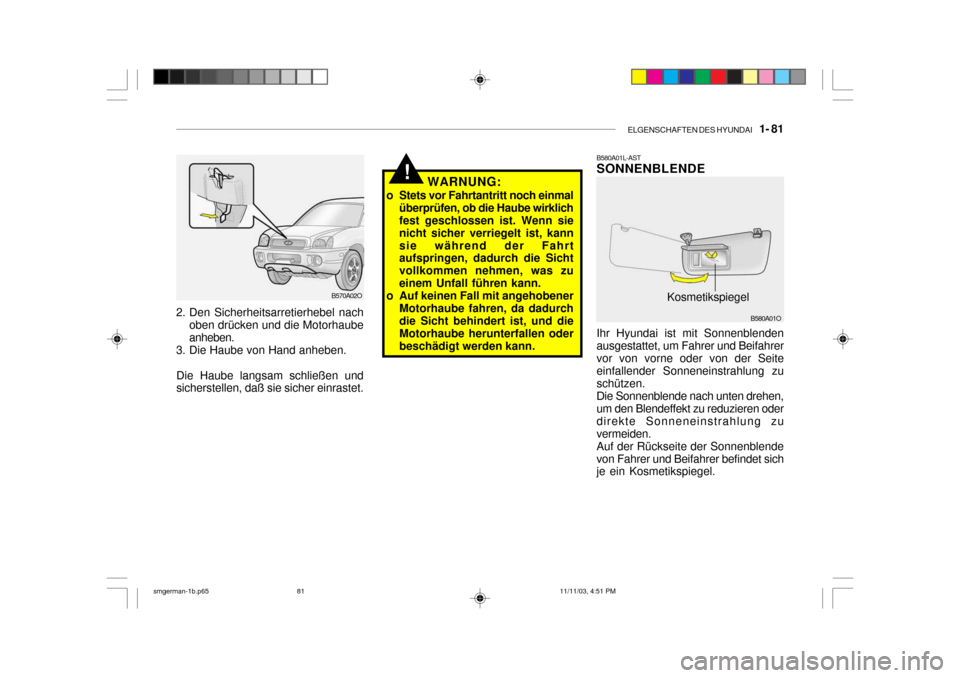

ELGENSCHAFTEN DES HYUNDAI 1- 81
B580A01L-AST SONNENBLENDE Ihr Hyundai ist mit Sonnenblenden ausgestattet, um Fahrer und Beifahrervor von vorne oder von der Seite einfallender Sonneneinstrahlung zu schützen. Die Sonnenblende nach unten drehen, um den Blendeffekt zu reduzieren oder direkte Sonneneinstrahlung zuvermeiden.Auf der Rückseite der Sonnenblendevon Fahrer und Beifahrer befindet sich je ein Kosmetikspiegel. Kosmetikspiegel
!
2. Den Sicherheitsarretierhebel nach
oben drücken und die Motorhaube anheben.
3. Die Haube von Hand anheben.
Die Haube langsam schließen undsicherstellen, daß sie sicher einrastet.
B570A02O B580A01O
WARNUNG:
o Stets vor Fahrtantritt noch einmal überprüfen, ob die Haube wirklich fest geschlossen ist. Wenn sie nicht sicher verriegelt ist, kannsie während der Fahrt aufspringen, dadurch die Sicht vollkommen nehmen, was zueinem Unfall führen kann.
o Auf keinen Fall mit angehobener
Motorhaube fahren, da dadurchdie Sicht behindert ist, und die Motorhaube herunterfallen oder beschädigt werden kann.
smgerman-1b.p65 11/11/03, 4:51 PM
81

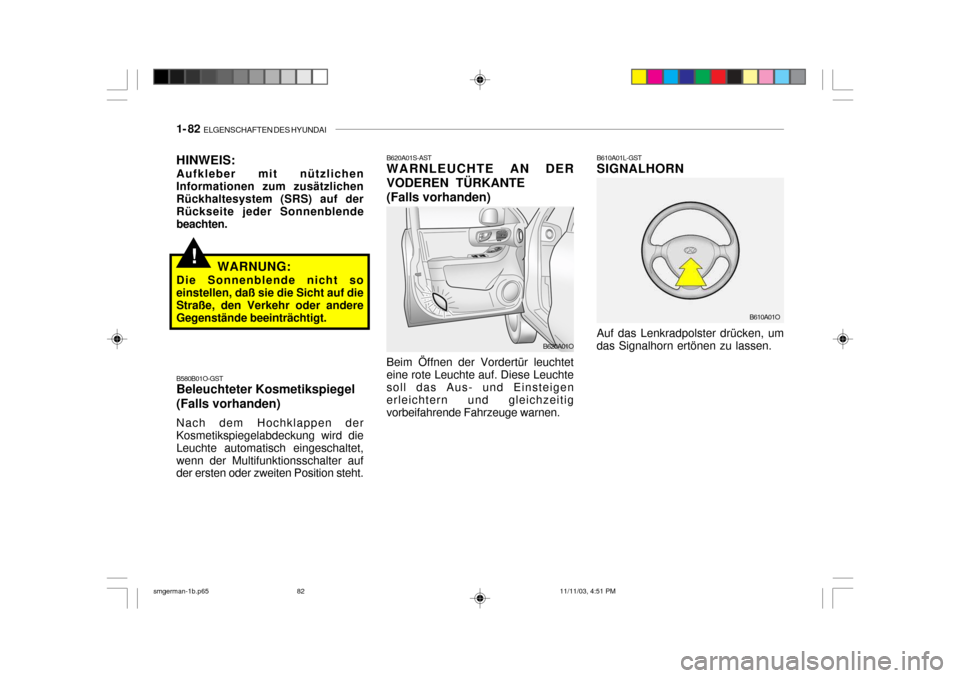

1- 82 ELGENSCHAFTEN DES HYUNDAI
!
B610A01L-GST SIGNALHORN Auf das Lenkradpolster drücken, um
das Signalhorn ertönen zu lassen.
B620A01S-AST WARNLEUCHTE AN DER VODEREN TÜRKANTE (Falls vorhanden) Beim Öffnen der Vordertür leuchtet eine rote Leuchte auf. Diese Leuchte soll das Aus- und Einsteigen erleichtern und gleichzeitigvorbeifahrende Fahrzeuge warnen.
B620A01O
B610A01O
B580B01O-GST Beleuchteter Kosmetikspiegel (Falls vorhanden) Nach dem Hochklappen der Kosmetikspiegelabdeckung wird die Leuchte automatisch eingeschaltet,wenn der Multifunktionsschalter auf der ersten oder zweiten Position steht.
HINWEIS: Aufkleber mit nützlichen Informationen zum zusätzlichenRückhaltesystem (SRS) auf der Rückseite jeder Sonnenblende beachten.
WARNUNG:
Die Sonnenblende nicht soeinstellen, daß sie die Sicht auf die Straße, den Verkehr oder andere Gegenstände beeinträchtigt.
smgerman-1b.p65 11/11/03, 4:51 PM
82

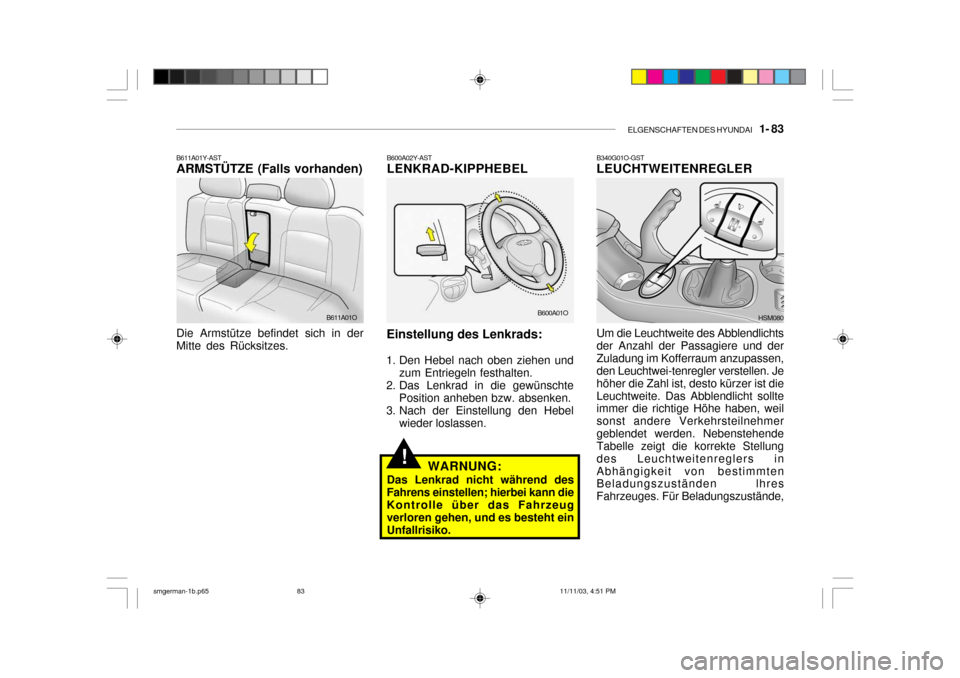

ELGENSCHAFTEN DES HYUNDAI 1- 83
B340G01O-GST LEUCHTWEITENREGLER Um die Leuchtweite des Abblendlichts der Anzahl der Passagiere und derZuladung im Kofferraum anzupassen, den Leuchtwei-tenregler verstellen. Je höher die Zahl ist, desto kürzer ist dieLeuchtweite. Das Abblendlicht sollte immer die richtige Höhe haben, weil sonst andere Verkehrsteilnehmergeblendet werden. Nebenstehende Tabelle zeigt die korrekte Stellung des Leuchtweitenreglers inAbhängigkeit von bestimmten Beladungszuständen lhres Fahrzeuges. Für Beladungszustände,
B600A02Y-AST LENKRAD-KIPPHEBEL
Einstellung des Lenkrads:
1. Den Hebel nach oben ziehen und zum Entriegeln festhalten.
2. Das Lenkrad in die gewünschte
Position anheben bzw. absenken.
3. Nach der Einstellung den Hebel wieder loslassen.
!WARNUNG:
Das Lenkrad nicht während des Fahrens einstellen; hierbei kann dieKontrolle über das Fahrzeug verloren gehen, und es besteht ein Unfallrisiko. B600A01O
HSM080
B611A01Y-AST ARMSTÜTZE (Falls vorhanden) Die Armstütze befindet sich in der Mitte des Rücksitzes.B611A01O
smgerman-1b.p65
11/11/03, 4:51 PM
83

1- 84 ELGENSCHAFTEN DES HYUNDAI
B660B03O-GST Zum Einstellen der Geschwindigkeit:
1. Drücken Sie die Taste "EIN/AUS"
der Geschwindigkeitsregelung. Die Anzeige "CRUISE" imInstrumentenblock leuchtet auf. Das System wird eingeschaltet.
2. Beschleunigen Sie auf die gewünschte Geschwindigkeit von mehr als 40 km/h.
3. Drücken Sie die Taste "SET" (COAST), wenn das Fahrzeug diegewünschte Geschwindigkeiterreicht hat.
4. Nehmen Sie den Fuß vom Gaspedal und die eingestellte Geschwindigkeit wird automatisch gehalten.
B660A01S-GST GESCHWINDIGKEITSREGLER (Falls vorhanden) Das Geschwindigkeitsreglersystem
dient zur automatischen Geschwindigkeitssteuerung. Auf diese Weise läßt sich der Fahrkomfort beimFahren auf freien Straßen erhöhen.
Die Funktion des
Geschwindigkeitsreglers ist aufGeschwindigkeiten von mehr als 40 km/h ausgerichtet. B660A01O
B660B01O
die von den unten aufgeführtenabweichen, auf die nächst höhere Schaltstellung (entsprechend derTabelle) stellen.
Beladungszustand
Nur Fahrer Fahrer + Beifahrer Fahrer, Beifahrer + hinterster Rücksitzvoll besetztMax. PassagieranzahlMax. Passagieranzahl+ max. zulässige LastFahrer + max. zulässige Last Schaltstellung
(2WD/4WD)
0 0 1 1 2 3
smgerman-1b.p65 11/11/03, 4:51 PM
84

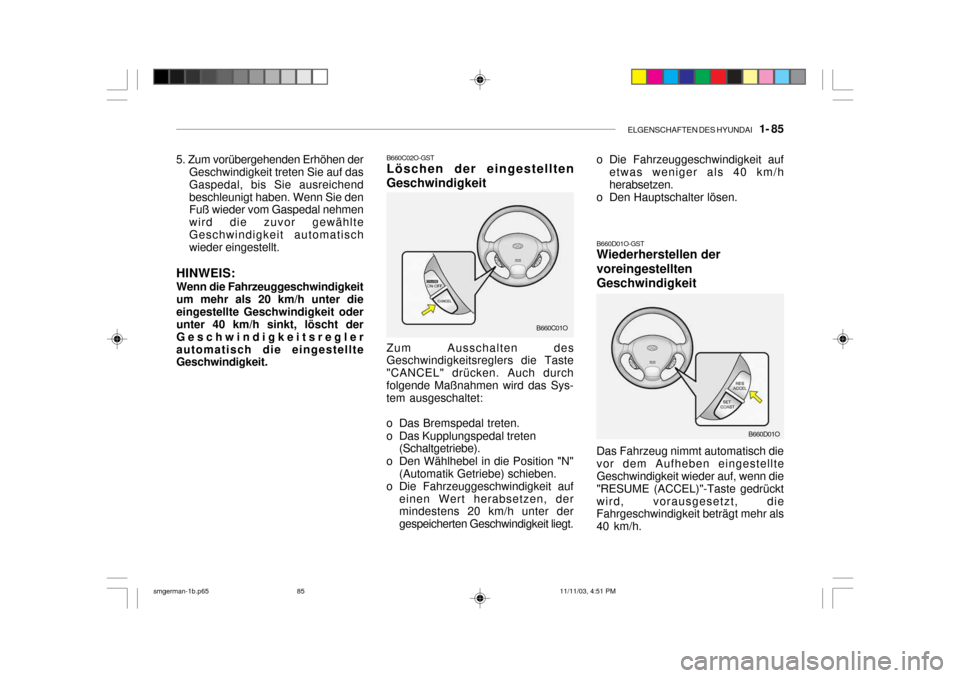

ELGENSCHAFTEN DES HYUNDAI 1- 85
o Die Fahrzeuggeschwindigkeit auf
etwas weniger als 40 km/h herabsetzen.
o Den Hauptschalter lösen.
B660D01O-GST Wiederherstellen der voreingestelltenGeschwindigkeit
B660D01O5. Zum vorübergehenden Erhöhen derGeschwindigkeit treten Sie auf das Gaspedal, bis Sie ausreichendbeschleunigt haben. Wenn Sie den Fuß wieder vom Gaspedal nehmen wird die zuvor gewählteGeschwindigkeit automatisch wieder eingestellt.
HINWEIS: Wenn die Fahrzeuggeschwindigkeit um mehr als 20 km/h unter dieeingestellte Geschwindigkeit oder unter 40 km/h sinkt, löscht der Geschwindigkeitsreglerautomatisch die eingestellte Geschwindigkeit. B660C02O-GSTLöschen der eingestellten
Geschwindigkeit
Zum Ausschalten des
Geschwindigkeitsreglers die Taste "CANCEL" drücken. Auch durchfolgende Maßnahmen wird das Sys- tem ausgeschaltet:
o Das Bremspedal treten.
o Das Kupplungspedal treten (Schaltgetriebe).
o Den Wählhebel in die Position "N" (Automatik Getriebe) schieben.
o Die Fahrzeuggeschwindigkeit auf einen Wert herabsetzen, der mindestens 20 km/h unter der gespeicherten Geschwindigkeit liegt. B660C01O
Das Fahrzeug nimmt automatisch dievor dem Aufheben eingestellte Geschwindigkeit wieder auf, wenn die "RESUME (ACCEL)"-Taste gedrücktwird, vorausgesetzt, die Fahrgeschwindigkeit beträgt mehr als 40 km/h.
smgerman-1b.p65 11/11/03, 4:51 PM
85

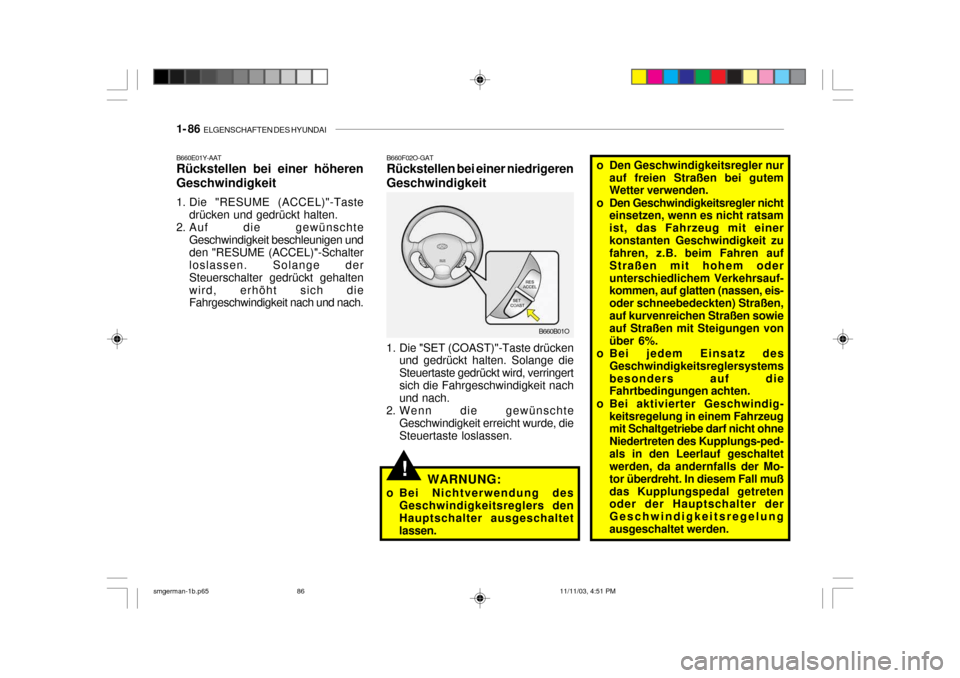

1- 86 ELGENSCHAFTEN DES HYUNDAI
!
o Den Geschwindigkeitsregler nur
auf freien Straßen bei gutem Wetter verwenden.
o Den Geschwindigkeitsregler nicht einsetzen, wenn es nicht ratsam ist, das Fahrzeug mit einerkonstanten Geschwindigkeit zu fahren, z.B. beim Fahren auf Straßen mit hohem oderunterschiedlichem Verkehrsauf- kommen, auf glatten (nassen, eis- oder schneebedeckten) Straßen,auf kurvenreichen Straßen sowie auf Straßen mit Steigungen von über 6%.
o Bei jedem Einsatz des Geschwindigkeitsreglersystemsbesonders auf die Fahrtbedingungen achten.
o Bei aktivierter Geschwindig- keitsregelung in einem Fahrzeugmit Schaltgetriebe darf nicht ohne Niedertreten des Kupplungs-ped-als in den Leerlauf geschaltet werden, da andernfalls der Mo- tor überdreht. In diesem Fall mußdas Kupplungspedal getreten oder der Hauptschalter der Geschwindigkeitsregelungausgeschaltet werden.B660F02O-GAT Rückstellen bei einer niedrigeren Geschwindigkeit
1. Die "SET (COAST)"-Taste drücken und gedrückt halten. Solange die Steuertaste gedrückt wird, verringertsich die Fahrgeschwindigkeit nach und nach.
2. Wenn die gewünschte Geschwindigkeit erreicht wurde, die Steuertaste loslassen. B660B01O
B660E01Y-AAT Rückstellen bei einer höheren Geschwindigkeit
1. Die "RESUME (ACCEL)"-Taste
drücken und gedrückt halten.
2. Auf die gewünschte
Geschwindigkeit beschleunigen und den "RESUME (ACCEL)"-Schalter loslassen. Solange der Steuerschalter gedrückt gehaltenwird, erhöht sich die Fahrgeschwindigkeit nach und nach.
WARNUNG:
o Bei Nichtverwendung des Geschwindigkeitsreglers den Hauptschalter ausgeschaltet lassen.
smgerman-1b.p65 11/11/03, 4:51 PM
86

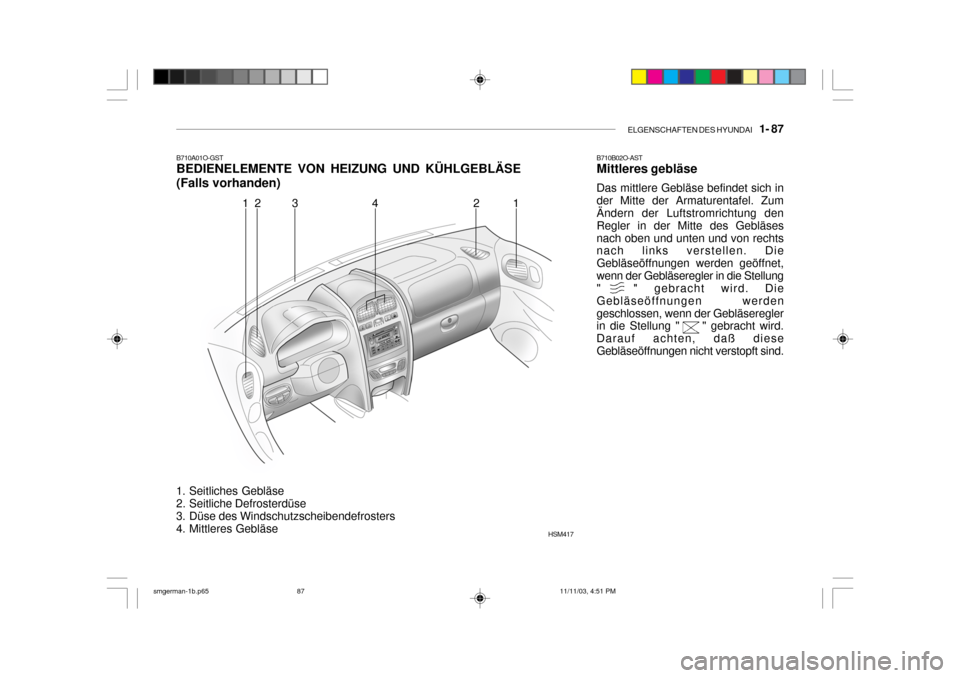

ELGENSCHAFTEN DES HYUNDAI 1- 87
B710A01O-GST BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE (Falls vorhanden)
1. Seitliches Gebläse
2. Seitliche Defrosterdüse
3. Düse des Windschutzscheibendefrosters
4. Mittleres Gebläse HSM417B710B02O-AST Mittleres gebläse Das mittlere Gebläse befindet sich in der Mitte der Armaturentafel. Zum Ändern der Luftstromrichtung den Regler in der Mitte des Gebläsesnach oben und unten und von rechts nach links verstellen. Die Gebläseöffnungen werden geöffnet,wenn der Gebläseregler in die Stellung " " gebracht wird. Die Gebläseöffnungen werdengeschlossen, wenn der Gebläseregler in die Stellung " " gebracht wird. Darauf achten, daß dieseGebläseöffnungen nicht verstopft sind.
12 3 4 1
2
smgerman-1b.p65 11/11/03, 4:51 PM
87

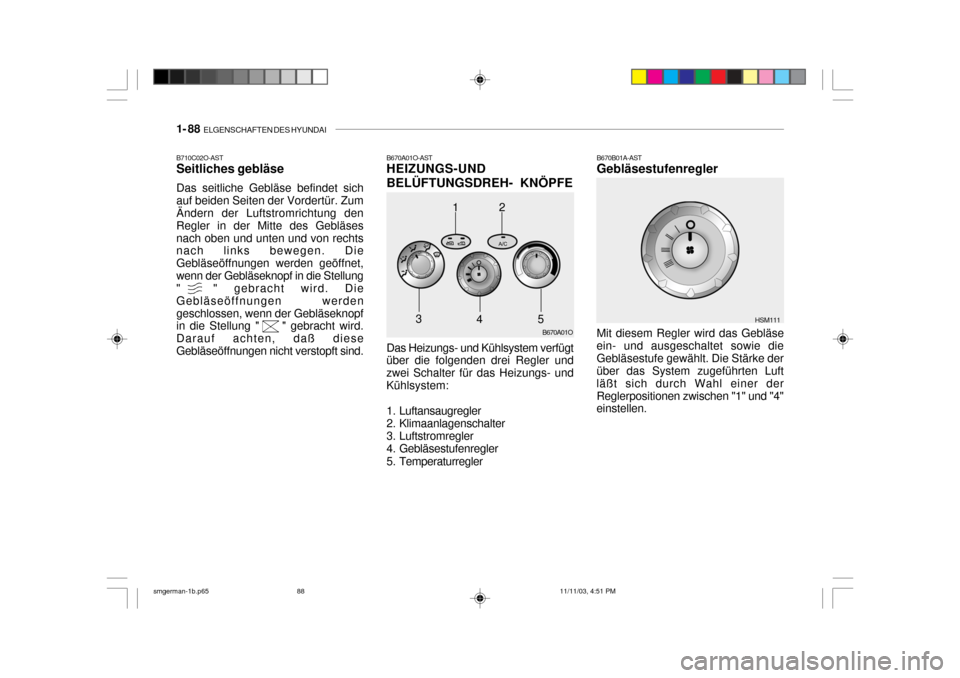

1- 88 ELGENSCHAFTEN DES HYUNDAI
B670A01O-AST HEIZUNGS-UND BELÜFTUNGSDREH- KNÖPFE Das Heizungs- und Kühlsystem verfügt
über die folgenden drei Regler und zwei Schalter für das Heizungs- undKühlsystem:
1. Luftansaugregler
2. Klimaanlagenschalter
3. Luftstromregler
4. Gebläsestufenregler
5. Temperaturregler B670A01O
1
3
45
B710C02O-AST Seitliches gebläse Das seitliche Gebläse befindet sich auf beiden Seiten der Vordertür. Zum Ändern der Luftstromrichtung den Regler in der Mitte des Gebläsesnach oben und unten und von rechts nach links bewegen. Die Gebläseöffnungen werden geöffnet,wenn der Gebläseknopf in die Stellung " " gebracht wird. Die Gebläseöffnungen werdengeschlossen, wenn der Gebläseknopf in die Stellung " " gebracht wird. Darauf achten, daß dieseGebläseöffnungen nicht verstopft sind.
B670B01A-AST Gebläsestufenregler Mit diesem Regler wird das Gebläse
ein- und ausgeschaltet sowie die Gebläsestufe gewählt. Die Stärke der über das System zugeführten Luft läßt sich durch Wahl einer derReglerpositionen zwischen "1" und "4" einstellen. HSM111
2
smgerman-1b.p65
11/11/03, 4:51 PM
88

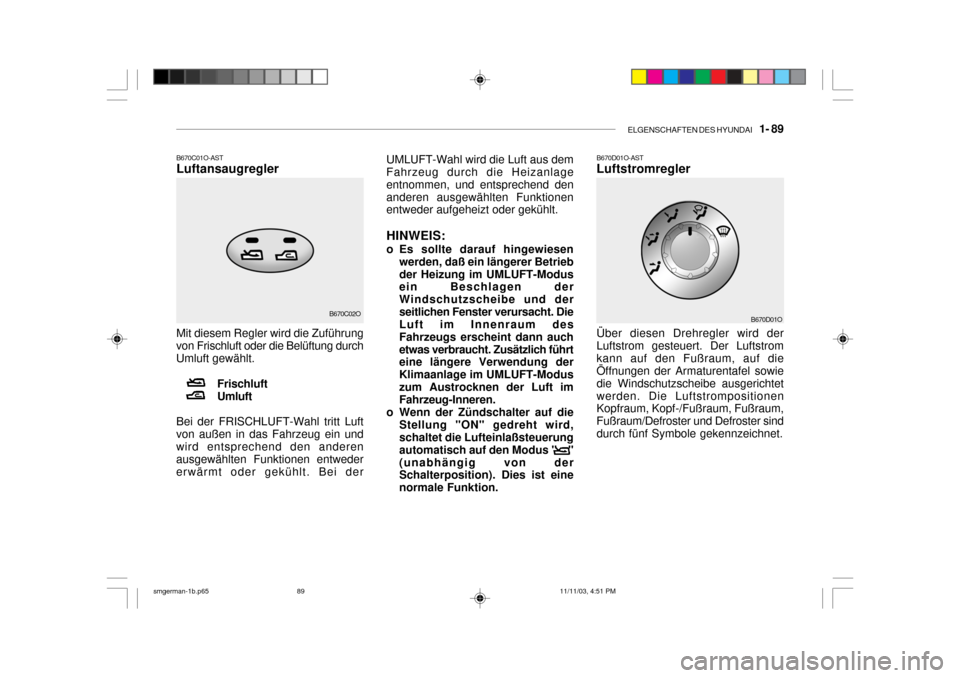

ELGENSCHAFTEN DES HYUNDAI 1- 89
B670D01O-AST Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstromkann auf den Fußraum, auf die Öffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtetwerden. Die Luftstrompositionen Kopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster sinddurch fünf Symbole gekennzeichnet.
B670D01O
B670C01O-AST Luftansaugregler Mit diesem Regler wird die Zuführung
von Frischluft oder die Belüftung durch Umluft gewählt.
FrischluftUmluft
Bei der FRISCHLUFT-Wahl tritt Luft
von außen in das Fahrzeug ein undwird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT-Wahl wird die Luft aus dem Fahrzeug durch die Heizanlage entnommen, und entsprechend denanderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS:
o Es sollte darauf hingewiesen
werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzscheibe und derseitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeugs erscheint dann auchetwas verbraucht. Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Moduszum Austrocknen der Luft im Fahrzeug-Inneren.
o Wenn der Zündschalter auf die Stellung "ON" gedreht wird,schaltet die Lufteinlaßsteuerung automatisch auf den Modus " "(unabhängig von der Schalterposition). Dies ist eine normale Funktion.
B670C02O
smgerman-1b.p65 11/11/03, 4:51 PM
