1- 100 ELGENSCHAFTEN DES HYUNDAI
B670C01O-AST Luftansaugregler Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oderumgewälzter Innenraumluft zu treffen. Die Reglertaste drücken, um den Luftansaugregler umzuschalten(Frischluft - Umluft). FRISCHLUFT ( ) : Die untere
Anzeigelampe erlischt wenn die Luftklappe in Außenluftstellung ist. UMLUFT-MODUS ( ) : Die Anzeige
auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht.
B670C01O Bei der FRISCHLUFT-Wahl tritt Luft
von außen in das Fahrzeug ein und wird entsprechend den anderenausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT-Wahl, wird die Luft aus demFahrzeug entnommen und entsprechend den anderen ausgewählten Funktionen entwederaufgeheizt oder gekühlt. HINWEIS:
o Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modusein Beschlagen der Windschutzscheibe und der seitlichen Fenster verursacht. DieLuft im Innenraum des Fahrzeug erscheint dann auch etwas 'verbraucht'. Zusätzlich führt einelängere Verwendung der Klimaanlage im UMLUFT-Modus zum Austrocknen der Luft imFahrzeug-Inneren. o Wenn der Zündschalter auf die
Stellung "ON" gedreht wird,schaltet die Lufteinlaßsteuerungautomatisch auf den Modus " " (unabhängig von der Schalterposition). Die ist dienormale Funktion. Die Lufteinlaßsteuerung wird im "AUTO"-Modus betrieben, wenndie Zündung eingeschaltet wird, wenn der "AUTO"-Modus auch beim Abstellen des Motorseingeschaltet war.
B980D01Y-AST Heizungs- und Belüftungssystem ausschalten Zum Ausschalten des Heizungs- und
Belüftungssystems die Taste "OFF" (AUS) betätigen.
smgerman-1b.p65 11/11/03, 4:51 PM
100

ELGENSCHAFTEN DES HYUNDAI 1- 101
B670D03O
BI-LEVEL
Die Luft tritt durch die Oberkörper- und Fußbodendüsen aus, die Anzeigeleuchte leuchtet auf. So kann gleichzeitig kühlere Luft durch dieDüsen in der Instrumententafel und wärmere Luft durch die Fußraumdüsen strömen.Kopfraum
Wird der Modus "Kopfraum" angewählt, geht die Anzeigeleuchte an und die Luft strömt nur durch dieKopfraumdüsen aus. B670D02O
B980E01O-GST Luftstromregler
HSM440
Diese dient zur Lenkung des Luftstroms. Die Luft kann in den Fußraum, zu den Düsen in der Instrumententafel oder an der Wind-schutzscheibe gelenkt werden. Die Positionen Kopfraum, BI-LEVEL, Fußraum und Fußraum-Defroster sinddurch vier Symbole dargestellt.
smgerman-1b.p65 11/11/03, 4:51 PM
101

1- 102 ELGENSCHAFTEN DES HYUNDAI
HSM118
Fußraum
Wird der Modus "Fußraum"
ausgewählt, geht die Anzeigeleuchte an, und die Luft strömt durch die Öffnungen im Fußraum, die Düse desWindschutzscheiben-Defrosters, die Düse des seitlichen Defrosters und das seitliche Gebläse aus. B980F01O-GST Defrosterschalter Nach Drücken der Taste "Defrost"
wird automatisch der Frischluftmodus " " gewählt, und die Luft strömt durch die Defrosterdüsen an der Windschutzscheibe, die seitlichenDefrosterdüsen und das seitliche Gebläse aus. Die Klimaanlage funktioniert nur, wenn dieUmgebungstemperatur höher als 3,5°C ist, und schaltet automatisch aus, wenn die Temperatur unter 3,5°C fällt.B980F01OFußraum-Defroster
Bei Auswahl der Betriebsart "Fußraum- Defrost" geht die Anzeigeleuchte anund die Luft strömt aus den Windschutzscheiben-Defrosterdüsen, den Bodendüsen, der seitlichenDefrosterdüse und dem seitlichen Gebläse. HSM119
smgerman-1b.p65
11/11/03, 4:51 PM
102

ELGENSCHAFTEN DES HYUNDAI 1- 103
VORSICHT:
o Den Filter alle 20.000 km oder einmal jährlich auswechseln. Wenn das Fahrzeug untererschwerten Bedingungen wie z.B. auf staubigen oder nicht geteerten Straßen gefahren wird,muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge absinkt, muß der Filter von einem autorisierten Händler überprüftwerden.!
B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim Einsteigen sehr aufgeheizt ist, dieFenster für einige Minuten öffnen, damit die warme Luft nach außenströmen kann.
o Bei eingeschalteter Klimaanlage alle
Fenster geschlossen halten, damit keine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gangschalten. Dadurch erhöht sich die Motordrehzahl und damit auch dieDrehzahl des Klimaanlagen- kompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlagemindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, unddie Klimaanlage wird stets in einwandfreiem Zustand gehalten. B760A05A-GST KLIMAANLAGENFILTER (Für Verdampfer und Gebläse)(Falls vorhanden) Der Klimaanlagenfilter befindet sich vor dem Verdampfer hinter dem Handschuhfach. Er dient dazu, die in den Innenraum eindringendenSchadstoffe zu reduzieren.Zum Auswechseln desKlimaanlagenfilters, siehe Seite 6-26.
B760A01YGebläse
Filter
Umluft
Frischluft
Innenraum
Verdampferkern
smgerman-1b.p65 11/11/03, 4:51 PM
103

1- 104 ELGENSCHAFTEN DES HYUNDAI
B750A02L
AM-Empfang
Ionosphäre
FM-Sender
Berge Gebäude Behinderter Bereich
Eisenbrüc -ken
Nicht behinderter Bereich
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von derAntenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radioempfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präziseFunktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das vonder Autoantenne empfangene Signal Der Empfang von AM-Signalen ist im
allgemeinen besser als der Empfang von FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellen
mit niedriger Frequenz gesendet
werden. Diese langen, niederfrequentenFunkwellen können der Erdkrümmungfolgen und werden nicht so sehr in die Atmosphäre abgegeben. Darüber FM-Rundfunkübertragungen werden
mit hoher Frequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen.
Aufgrunddessen schwinden FM-
Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation.Darüber hinaus werden FM-Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt.
B750A01A-AST STEREOANLAGE Funktion des Autoradios
Ionosphäre
FM-Empfang
schwach und unklar. Dies kann auf
unterschiedliche Faktoren zurückzu- führen sein, wie z.B. auf den Abstandzur Rundfunkstation, auf die Nähe von anderen Rundfunkstationen mit starker Sendeleistung oder auf imSendebereich befindliche Gebäude, Brücken oder andere große
Hindernisse.
B750A01L B750A03L
hinaus übersteigen sie Hindernisse,so daß eine bessere Signalabdeckung gewährleistet wird. Aufgrund dessenkönnen AM-Rundfunkübertragungen in großen Entfernungen klarer empfangen werden, als FM-Rundfunküber-tragungen.
smgerman-1b.p65
11/11/03, 4:51 PM
104

ELGENSCHAFTEN DES HYUNDAI 1- 105

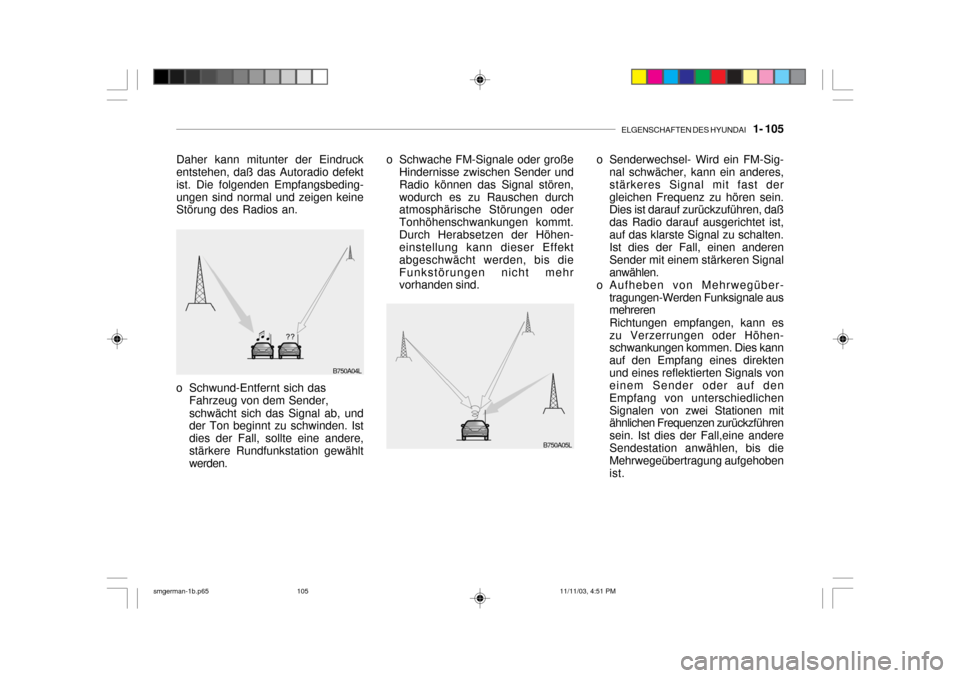

B750A04L
B750A05Lo Senderwechsel- Wird ein FM-Sig-
nal schwächer, kann ein anderes, stärkeres Signal mit fast dergleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist,auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signalanwählen.
o Aufheben von Mehrwegüber- tragungen-Werden Funksignale aus mehreren Richtungen empfangen, kann es zu Verzerrungen oder Höhen- schwankungen kommen. Dies kann auf den Empfang eines direktenund eines reflektierten Signals von einem Sender oder auf den Empfang von unterschiedlichen
Signalen von zwei Stationen mit
ähnlichen Frequenzen zurückzführensein. Ist dies der Fall,eine andereSendestation anwählen, bis die Mehrwegeübertragung aufgehoben ist.
Daher kann mitunter der Eindruck entstehen, daß das Autoradio defekt ist. Die folgenden Empfangsbeding-ungen sind normal und zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das Fahrzeug von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere,stärkere Rundfunkstation gewählt werden. o Schwache FM-Signale oder große
Hindernisse zwischen Sender und Radio können das Signal stören,wodurch es zu Rauschen durch atmosphärische Störungen oder Tonhöhenschwankungen kommt.Durch Herabsetzen der Höhen- einstellung kann dieser Effekt abgeschwächt werden, bis dieFunkstörungen nicht mehr vorhanden sind.
smgerman-1b.p65 11/11/03, 4:51 PM
105

1- 106 ELGENSCHAFTEN DES HYUNDAI
!
B750B02Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Dies bedeutet nicht, daß das Audioteildefekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommuni- kationssystemes, wie z.B. eines Mobiltelefons oder Radioteilsinnerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oderRadio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zueiner Beeinträchtigung derFahrzeugsicherheit kommen. WARNUNG:
Während der Fahrt dürfen Sie kein
Mobiltelefon benutzen; Sie müssendas Fahrzeug erst an einem sicheren Ort abstellen, um das Telefon benutzen zu können.
! B850A01F-AST PFLEGE DER DISCS Richtige Handhabung Fassen Sie die Discs wie dargestellt
an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberflächezerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierteAufkleber auf die Disc kleben. Nicht auf die Disc schreiben.B850A01L
smgerman-1b.p65 11/11/03, 4:51 PM
106

ELGENSCHAFTEN DES HYUNDAI 1- 107
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöhtwerden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starkeKälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichenKassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperaturzuerst auf eine angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.

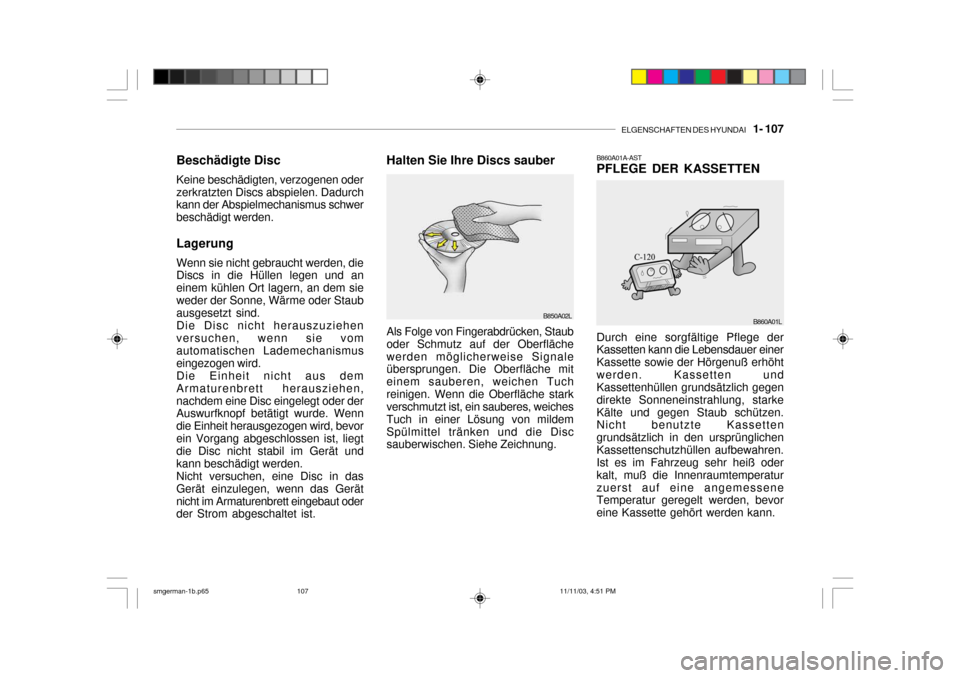

B860A01A-AST PFLEGE DER KASSETTEN
B860A01L
Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sieweder der Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismuseingezogen wird.Die Einheit nicht aus demArmaturenbrett herausziehen,nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevorein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden.Nicht versuchen, eine Disc in dasGerät einzulegen, wenn das Gerätnicht im Armaturenbrett eingebaut oder der Strom abgeschaltet ist. Halten Sie Ihre Discs sauberB850A02L
Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberfläche werden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuchreinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildemSpülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.
smgerman-1b.p65 11/11/03, 4:51 PM
107

1- 108 ELGENSCHAFTEN DES HYUNDAI

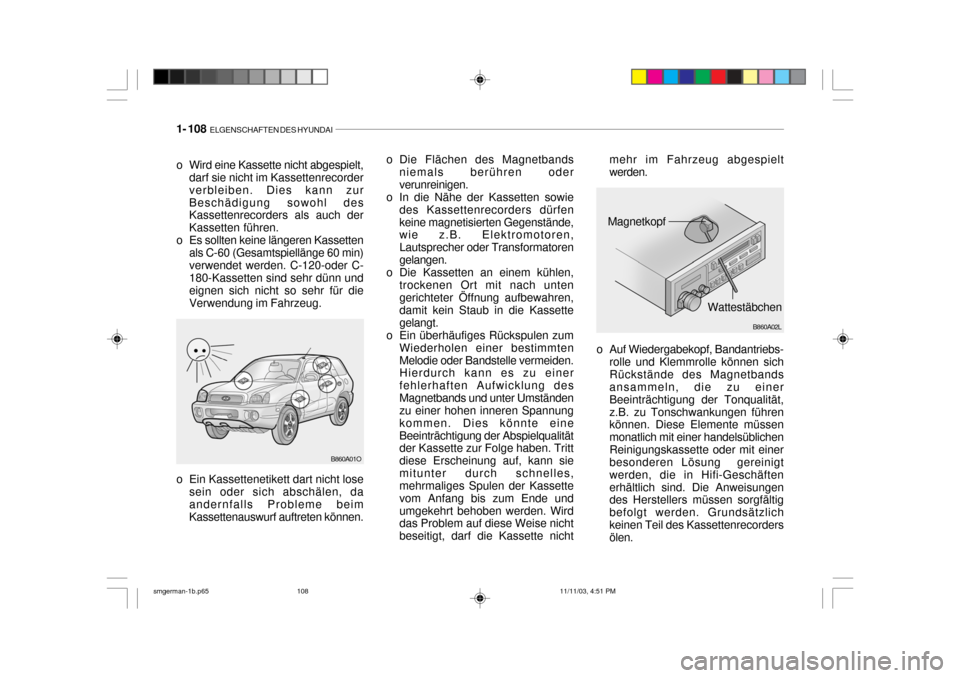

B860A01O o Die Flächen des Magnetbands
niemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie des Kassettenrecorders dürfenkeine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatorengelangen.
o Die Kassetten an einem kühlen,
trockenen Ort mit nach untengerichteter Öffnung aufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum
Wiederholen einer bestimmtenMelodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung desMagnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eineBeeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann siemitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende undumgekehrt behoben werden. Wird das Problem auf diese Weise nicht beseitigt, darf die Kassette nicht
o Wird eine Kassette nicht abgespielt,
darf sie nicht im Kassettenrecorderverbleiben. Dies kann zurBeschädigung sowohl des Kassettenrecorders als auch der Kassetten führen.
o Es sollten keine längeren Kassetten
als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C- 180-Kassetten sind sehr dünn und eignen sich nicht so sehr für dieVerwendung im Fahrzeug.
o Ein Kassettenetikett dart nicht lose sein oder sich abschälen, da andernfalls Probleme beim Kassettenauswurf auftreten können. mehr im Fahrzeug abgespielt werden.
Magnetkopf
B860A02L
o Auf Wiedergabekopf, Bandantriebs-rolle und Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung der Tonqualität,z.B. zu Tonschwankungen führen können. Diese Elemente müssen monatlich mit einer handelsüblichenReinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäftenerhältlich sind. Die Anweisungen des Herstellers müssen sorgfältig befolgt werden. Grundsätzlichkeinen Teil des Kassettenrecorders ölen. Wattestäbchen
smgerman-1b.p65
11/11/03, 4:51 PM
108

ELGENSCHAFTEN DES HYUNDAI 1- 109

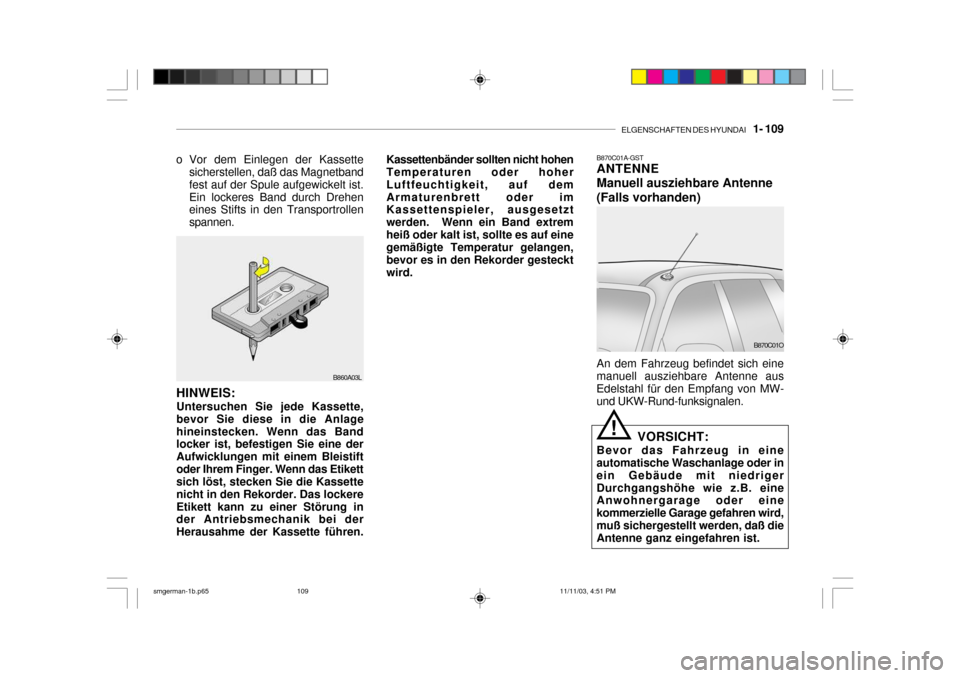

B870C01A-GST ANTENNE Manuell ausziehbare Antenne(Falls vorhanden) An dem Fahrzeug befindet sich eine manuell ausziehbare Antenne ausEdelstahl für den Empfang von MW- und UKW-Rund-funksignalen.
VORSICHT:
Bevor das Fahrzeug in eineautomatische Waschanlage oder in ein Gebäude mit niedrigerDurchgangshöhe wie z.B. eine Anwohnergarage oder eine kommerzielle Garage gefahren wird,muß sichergestellt werden, daß die Antenne ganz eingefahren ist.
B870C01O
B860A03L
o Vor dem Einlegen der Kassette
sicherstellen, daß das Magnetband fest auf der Spule aufgewickelt ist.Ein lockeres Band durch Drehen eines Stifts in den Transportrollen spannen. Kassettenbänder sollten nicht hohen Temperaturen oder hoher Luftfeuchtigkeit, auf demArmaturenbrett oder im Kassettenspieler, ausgesetzt werden. Wenn ein Band extremheiß oder kalt ist, sollte es auf eine gemäßigte Temperatur gelangen, bevor es in den Rekorder gestecktwird.
!
HINWEIS:
Untersuchen Sie jede Kassette, bevor Sie diese in die Anlagehineinstecken. Wenn das Band locker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistiftoder Ihrem Finger. Wenn das Etikett sich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockereEtikett kann zu einer Störung in der Antriebsmechanik bei der Herausahme der Kassette führen.
smgerman-1b.p65 11/11/03, 4:51 PM
