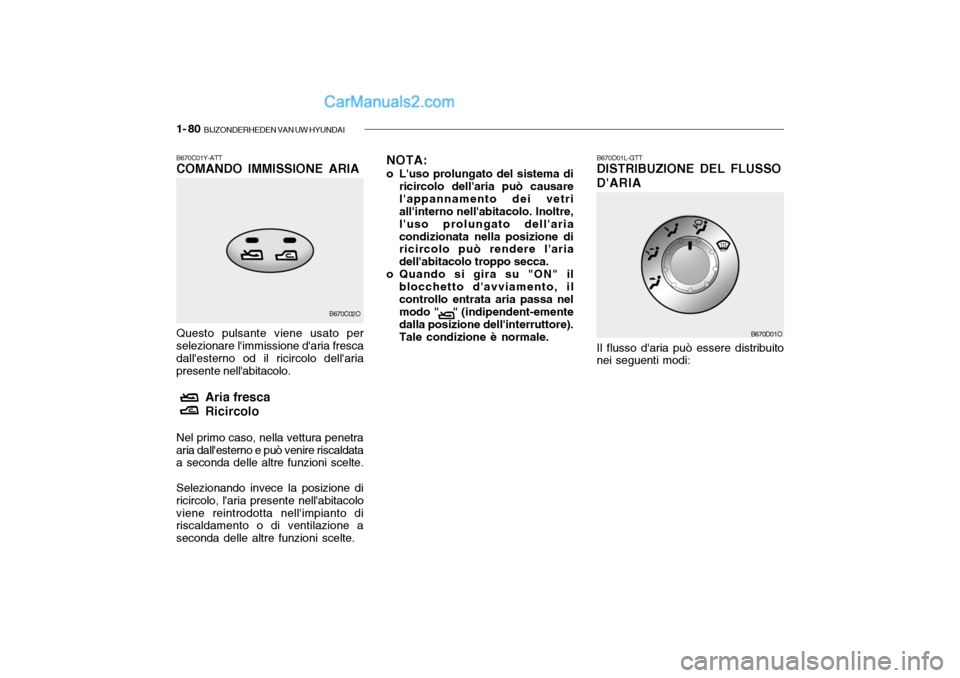

1- 80 BIJZONDERHEDEN VAN UW HYUNDAI
B670D01L-GTT DISTRIBUZIONE DEL FLUSSO D'ARIA Il flusso d'aria può essere distribuito
nei seguenti modi:
B670D01O
B670C01Y-ATT COMANDO IMMISSIONE ARIA Questo pulsante viene usato per selezionare l'immissione d'aria frescadall'esterno od il ricircolo dell'aria presente nell'abitacolo.
Aria fresca Ricircolo
Nel primo caso, nella vettura penetra aria dall'esterno e può venire riscaldata a seconda delle altre funzioni scelte. Selezionando invece la posizione di ricircolo, l'aria presente nell'abitacoloviene reintrodotta nell'impianto di riscaldamento o di ventilazione a seconda delle altre funzioni scelte. NOTA:
o L'uso prolungato del sistema di
ricircolo dell'aria può causare l'appannamento dei vetri all'interno nell'abitacolo. Inoltre, l'uso prolungato dell'ariacondizionata nella posizione di ricircolo può rendere l'aria dell'abitacolo troppo secca.
o Quando si gira su "ON" il blocchetto d'avviamento, ilcontrollo entrata aria passa nel modo " " (indipendent-emente dalla posizione dell'interruttore).Tale condizione è normale.
B670C02O

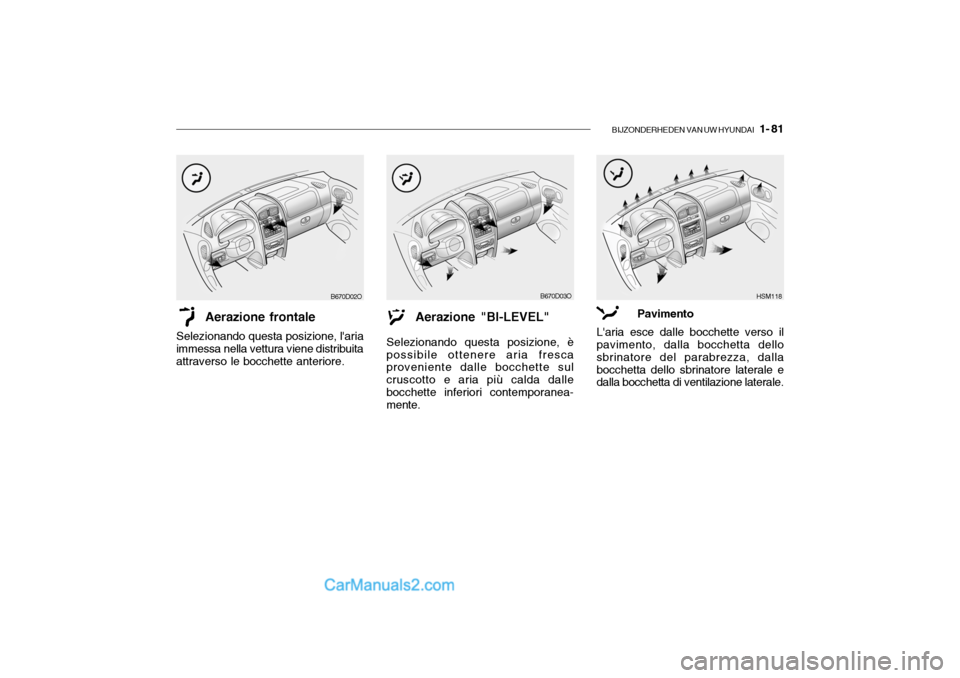

BIJZONDERHEDEN VAN UW HYUNDAI 1- 81
Aerazione frontale
Selezionando questa posizione, l'aria
immessa nella vettura viene distribuita attraverso le bocchette anteriore. Aerazione "BI-LEVEL"
Selezionando questa posizione, è
possibile ottenere aria fresca proveniente dalle bocchette sul cruscotto e aria più calda dallebocchette inferiori contemporanea- mente.
B670D02OB670D03O
Pavimento
L'aria esce dalle bocchette verso il pavimento, dalla bocchetta dello sbrinatore del parabrezza, dallabocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale.HSM118

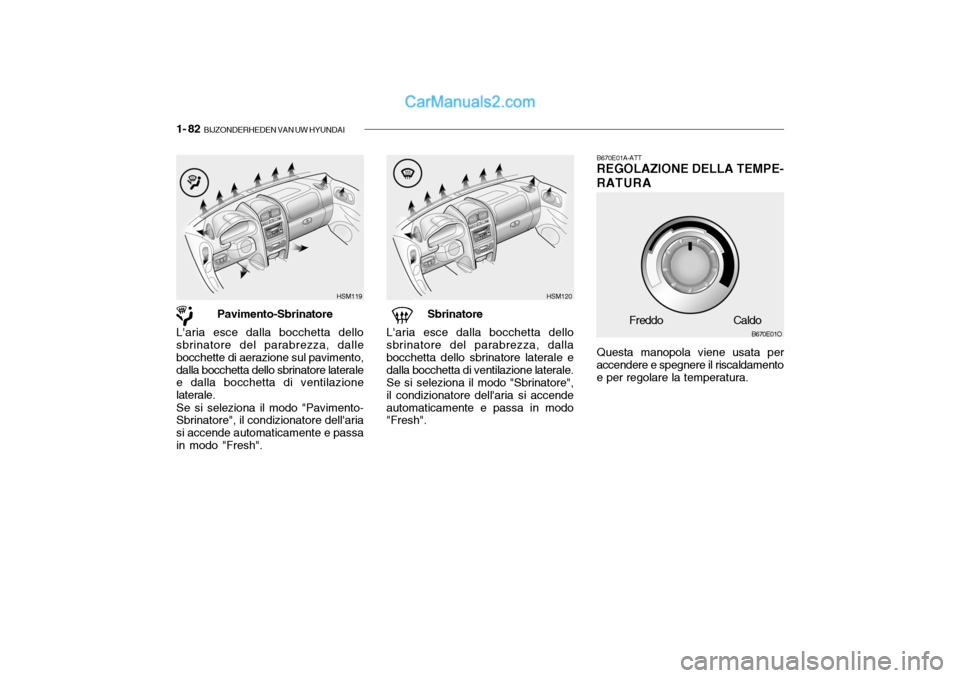

1- 82 BIJZONDERHEDEN VAN UW HYUNDAI
B670E01A-ATT REGOLAZIONE DELLA TEMPE-
RATURA
Questa manopola viene usata per
accendere e spegnere il riscaldamento e per regolare la temperatura.
B670E01O
Freddo Caldo
Pavimento-Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalle bocchette di aerazione sul pavimento,dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale. Se si seleziona il modo "Pavimento- Sbrinatore", il condizionatore dell'aria si accende automaticamente e passain modo "Fresh". Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale edalla bocchetta di ventilazione laterale.Se si seleziona il modo "Sbrinatore",il condizionatore dell'aria si accendeautomaticamente e passa in modo "Fresh".
HSM120HSM119

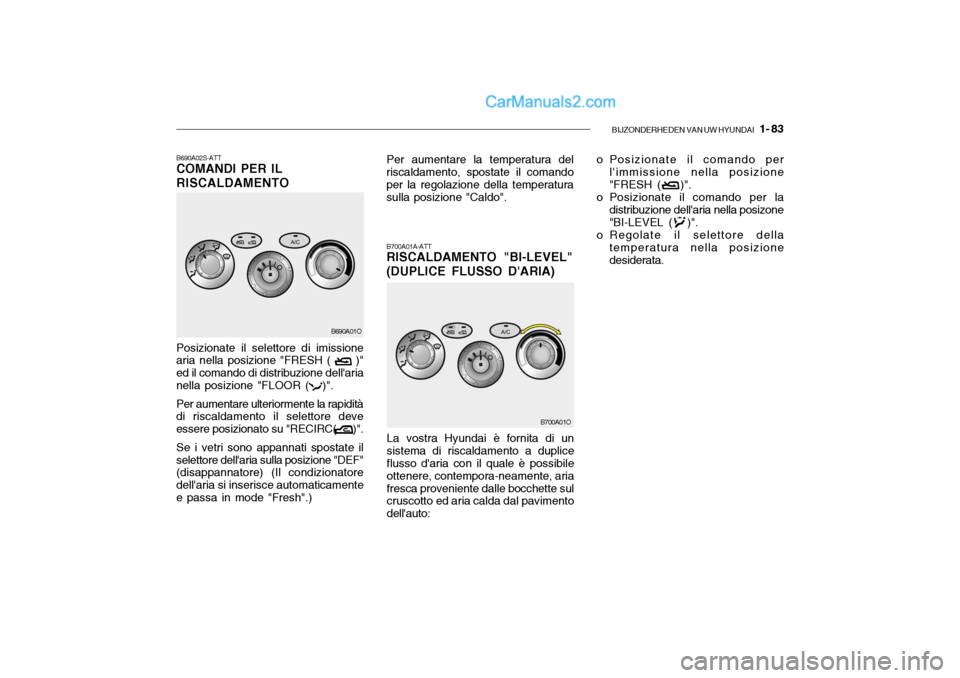

BIJZONDERHEDEN VAN UW HYUNDAI 1- 83
B690A02S-ATT COMANDI PER IL RISCALDAMENTO
B700A01A-ATT RISCALDAMENTO "BI-LEVEL" (DUPLICE FLUSSO D'ARIA)
Posizionate il selettore di imissione
aria nella posizione "FRESH ( )" ed il comando di distribuzione dell'arianella posizione "FLOOR ( )".
Per aumentare ulteriormente la rapidità
di riscaldamento il selettore deveessere posizionato su "RECIRC( )".
Se i vetri sono appannati spostate il
selettore dell'aria sulla posizione "DEF" (disappannatore) (Il condizionatore dell'aria si inserisce automaticamentee passa in mode "Fresh".) La vostra Hyundai è fornita di unsistema di riscaldamento a duplice flusso d'aria con il quale è possibile ottenere, contempora-neamente, ariafresca proveniente dalle bocchette sul cruscotto ed aria calda dal pavimento dell'auto:
B690A01O
B700A01Oo Posizionate il comando per
l'immissione nella posizione"FRESH ( )".
o Posizionate il comando per la distribuzione dell'aria nella posizone"BI-LEVEL ( )".
o Regolate il selettore della
temperatura nella posizionedesiderata.Per aumentare la temperatura del
riscaldamento, spostate il comando per la regolazione della temperaturasulla posizione "Caldo".

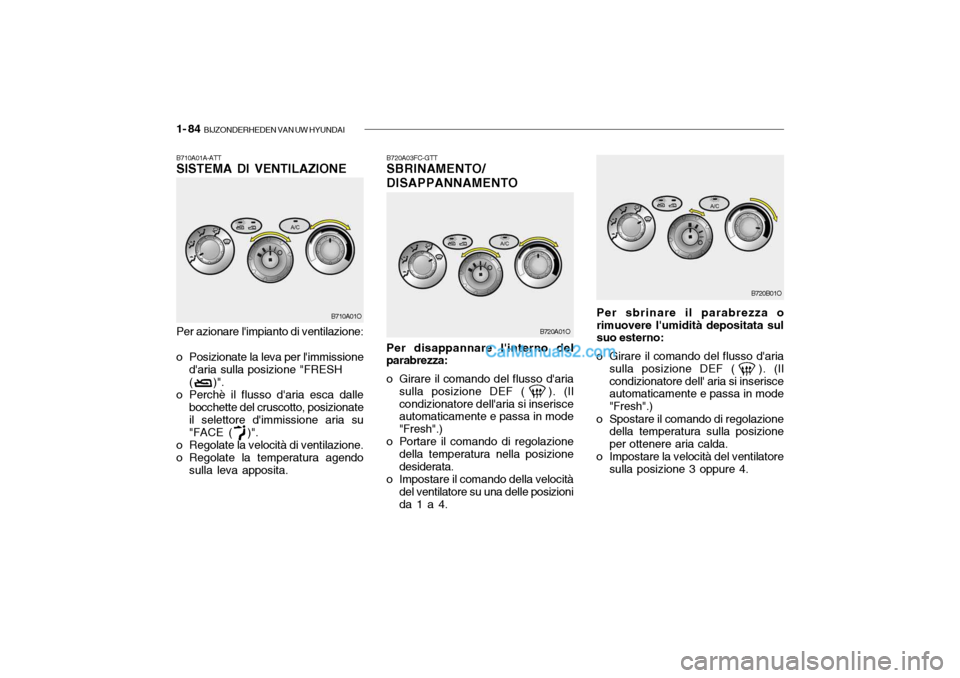

1- 84 BIJZONDERHEDEN VAN UW HYUNDAI
B720A03FC-GTT SBRINAMENTO/ DISAPPANNAMENTO Per disappannare l'interno del
parabrezza:
o Girare il comando del flusso d'aria
sulla posizione DEF ( ). (Il condizionatore dell'aria si inserisce automaticamente e passa in mode "Fresh".)
o Portare il comando di regolazione
della temperatura nella posizionedesiderata.
o Impostare il comando della velocità del ventilatore su una delle posizionida 1 a 4. Per sbrinare il parabrezza orimuovere l'umidità depositata sul suo esterno:
o Girare il comando del flusso d'aria sulla posizione DEF ( ). (Il condizionatore dell' aria si inserisce automaticamente e passa in mode "Fresh".)
o Spostare il comando di regolazione della temperatura sulla posizioneper ottenere aria calda.
o Impostare la velocità del ventilatore
sulla posizione 3 oppure 4.
B720A01O
B720B01OB710A01A-ATT SISTEMA DI VENTILAZIONE Per azionare l'impianto di ventilazione:
o Posizionate la leva per l'immissione
d'aria sulla posizione "FRESH ( )".
o Perchè il flusso d'aria esca dalle bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE ( )".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita. B710A01O

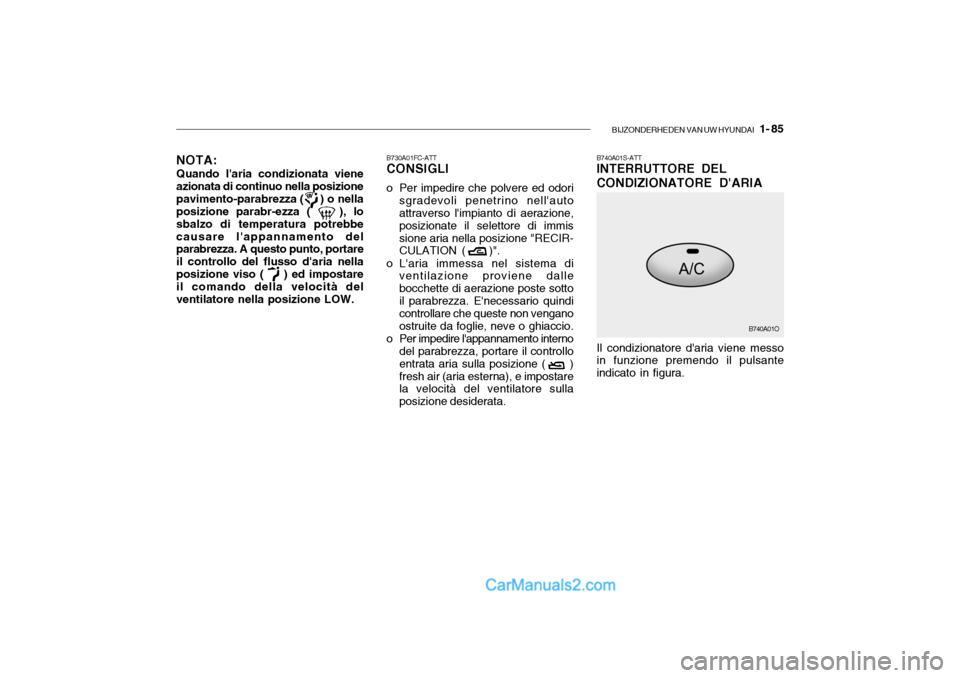

BIJZONDERHEDEN VAN UW HYUNDAI 1- 85
B740A01S-ATT INTERRUTTORE DEL CONDIZIONATORE D'ARIA Il condizionatore d'aria viene messo in funzione premendo il pulsante indicato in figura. B740A01O
B730A01FC-ATT CONSIGLI
o Per impedire che polvere ed odori sgradevoli penetrino nell'autoattraverso l'impianto di aerazione, posizionate il selettore di immissione aria nella posizione "RECIR- CULATION ( )".
o L'aria immessa nel sistema di ventilazione proviene dalle bocchette di aerazione poste sottoil parabrezza. E'necessario quindi controllare che queste non vengano ostruite da foglie, neve o ghiaccio.
o Per impedire l'appannamento interno del parabrezza, portare il controlloentrata aria sulla posizione ( )fresh air (aria esterna), e impostare la velocità del ventilatore sulla posizione desiderata.NOTA:
Quando l'aria condizionata viene azionata di continuo nella posizionepavimento-parabrezza ( ) o nella posizione parabr-ezza ( ), lo sbalzo di temperatura potrebbecausare l'appannamento del parabrezza. A questo punto, portare il controllo del flusso d'aria nellaposizione viso ( ) ed impostare il comando della velocità del ventilatore nella posizione LOW.

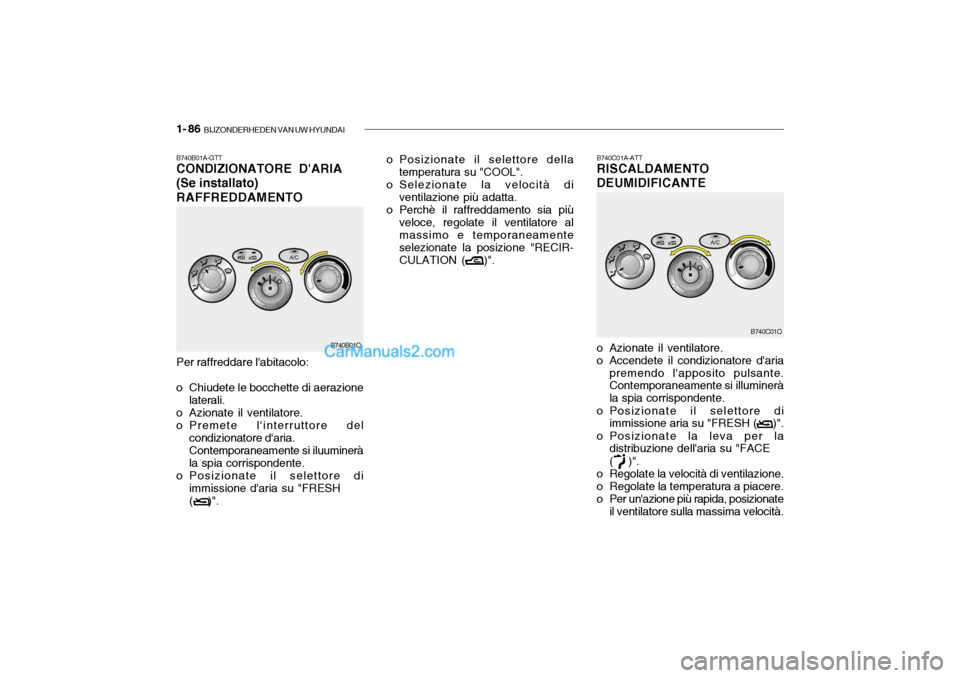

1- 86 BIJZONDERHEDEN VAN UW HYUNDAI
o Posizionate il selettore della
temperatura su "COOL".
o Selezionate la velocità di ventilazione più adatta.
o Perchè il raffreddamento sia più veloce, regolate il ventilatore al massimo e temporaneamente selezionate la posizione "RECIR-CULATION ( )".
B740B01A-GTT CONDIZIONATORE D'ARIA (Se installato)RAFFREDDAMENTO Per raffreddare l'abitacolo:
o Chiudete le bocchette di aerazione
laterali.
o Azionate il ventilatore.
o Premete l'interruttore del condizionatore d'aria.Contemporaneamente si iluuminerà la spia corrispondente.
o Posizionate il selettore di
immissione d'aria su "FRESH( )". B740B01OB740C01A-ATT RISCALDAMENTO DEUMIDIFICANTE
o Azionate il ventilatore.
o Accendete il condizionatore d'aria
premendo l'apposito pulsante. Contemporaneamente si illuminerà la spia corrispondente.
o Posizionate il selettore di immissione aria su "FRESH ( )".
o Posizionate la leva per la distribuzione dell'aria su "FACE ( )".
o Regolate la velocità di ventilazione.
o Regolate la temperatura a piacere.
o Per un'azione più rapida, posizionate
il ventilatore sulla massima velocità. B740C01O

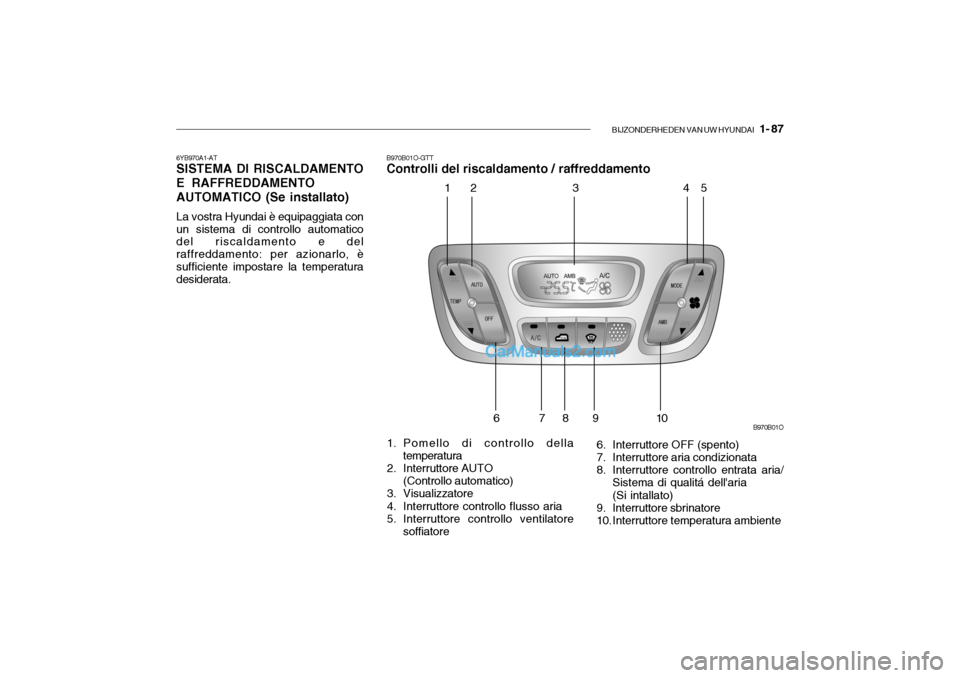

BIJZONDERHEDEN VAN UW HYUNDAI 1- 87
6YB970A1-AT SISTEMA DI RISCALDAMENTO E RAFFREDDAMENTO AUTOMATICO (Se installato) La vostra Hyundai è equipaggiata con un sistema di controllo automatico del riscaldamento e del raffreddamento: per azionarlo, èsufficiente impostare la temperatura desiderata. B970B01O-GTTControlli del riscaldamento / raffreddamento
B970B01O
12 3 4567 89 1 0
1. Pomello di controllo della temperatura
2. Interruttore AUTO
(Controllo automatico)
3. Visualizzatore
4. Interruttore controllo flusso aria
5. Interruttore controllo ventilatore
soffiatore 6. Interruttore OFF (spento)
7. Interruttore aria condizionata
8. Interruttore controllo entrata aria/
Sistema di qualitá dell'aria (Si intallato)
9. Interruttore sbrinatore
10. Interruttore temperatura ambiente

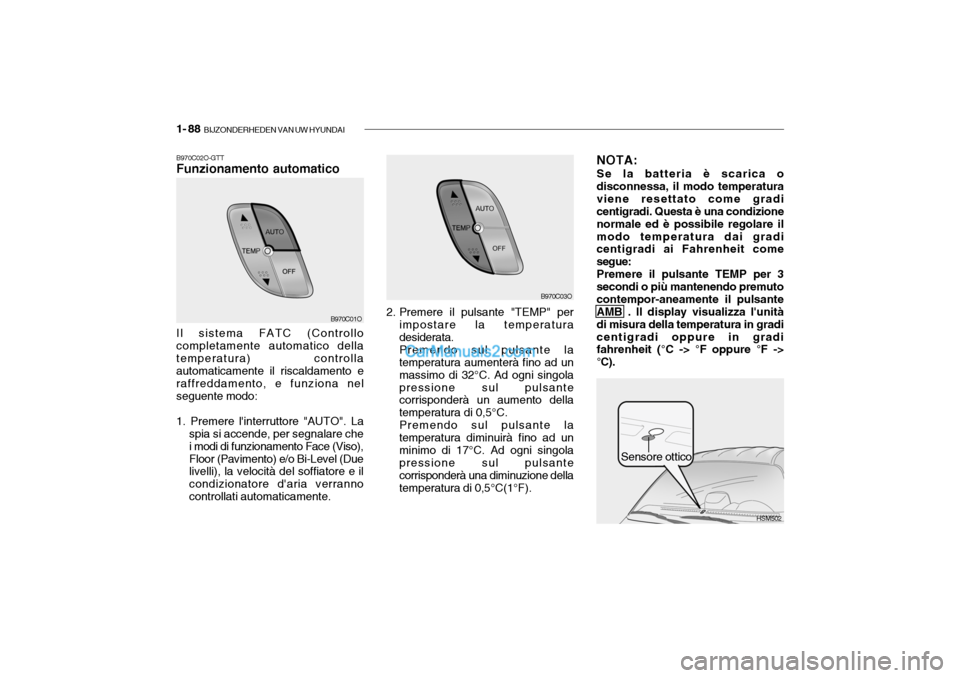

1- 88 BIJZONDERHEDEN VAN UW HYUNDAI
HSM502
B970C02O-GTT Funzionamento automatico
Sensore ottico
B970C01O
Il sistema FATC (Controllo completamente automatico dellatemperatura) controlla automaticamente il riscaldamento e raffreddamento, e funziona nelseguente modo: 1. Premere l'interruttore "AUTO". Laspia si accende, per segnalare che i modi di funzionamento Face (Viso),Floor (Pavimento) e/o Bi-Level (Due livelli), la velocità del soffiatore e il condizionatore d'aria verrannocontrollati automaticamente. 2. Premere il pulsante "TEMP" per
impostare la temperatura desiderata. Premendo sul pulsante la temperatura aumenterà fino ad un massimo di 32°C. Ad ogni singolapressione sul pulsante corrisponderà un aumento della temperatura di 0,5°C.Premendo sul pulsante latemperatura diminuirà fino ad unminimo di 17°C. Ad ogni singola pressione sul pulsante corrisponderà una diminuzione dellatemperatura di 0,5°C(1°F). NOTA:
Se la batteria è scarica o
disconnessa, il modo temperaturaviene resettato come gradi centigradi. Questa è una condizione normale ed è possibile regolare ilmodo temperatura dai gradi centigradi ai Fahrenheit come segue:
Premere il pulsante TEMP per 3
secondi o più mantenendo premutocontempor-aneamente il pulsante AMB . Il display visualizza l'unità di misura della temperatura in gradicentigradi oppure in gradi fahrenheit (°C -> °F oppure °F -> °C).
B970C03O

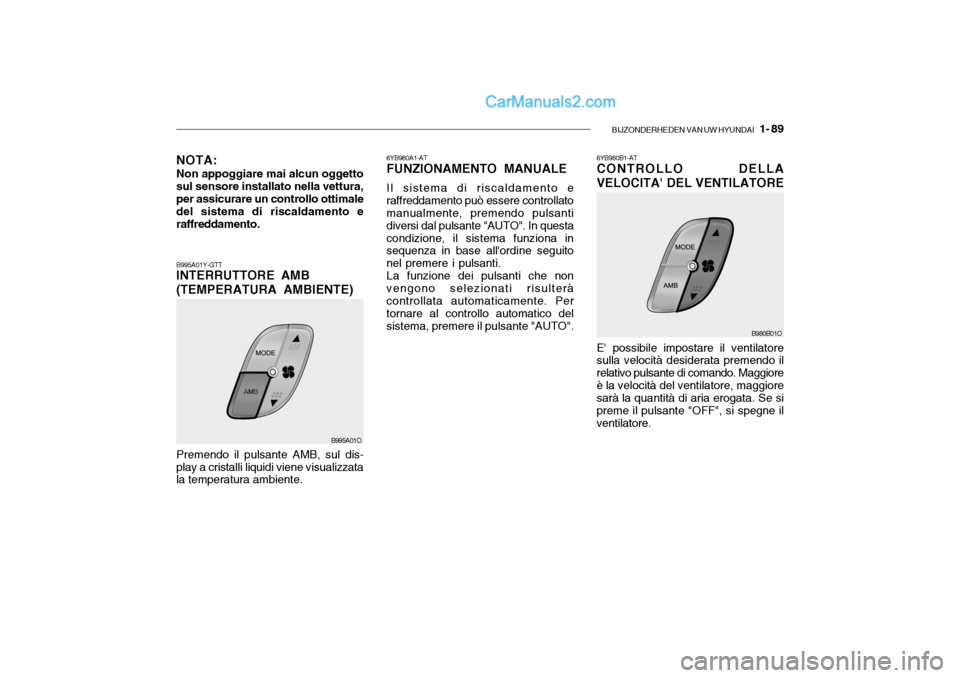

BIJZONDERHEDEN VAN UW HYUNDAI 1- 89
6YB980A1-AT FUNZIONAMENTO MANUALE Il sistema di riscaldamento e raffreddamento può essere controllato manualmente, premendo pulsanti diversi dal pulsante "AUTO". In questacondizione, il sistema funziona in sequenza in base all'ordine seguito nel premere i pulsanti.La funzione dei pulsanti che nonvengono selezionati risulteràcontrollata automaticamente. Per tornare al controllo automatico del sistema, premere il pulsante "AUTO". 6YB980B1-AT CONTROLLO DELLA VELOCITA' DEL VENTILATORE
B995A01O
B995A01Y-GTT INTERRUTTORE AMB (TEMPERATURA AMBIENTE) Premendo il pulsante AMB, sul dis- play a cristalli liquidi viene visualizzata la temperatura ambiente.
B980B01O
E' possibile impostare il ventilatore sulla velocità desiderata premendo il relativo pulsante di comando. Maggioreè la velocità del ventilatore, maggiore sarà la quantità di aria erogata. Se si preme il pulsante "OFF", si spegne ilventilatore.
NOTA:
Non appoggiare mai alcun oggettosul sensore installato nella vettura,per assicurare un controllo ottimale del sistema di riscaldamento e raffreddamento.
