Hyundai Santa Fe 2004 Manuale del proprietario (in Italian)
Manufacturer: HYUNDAI, Model Year: 2004, Model line: Santa Fe, Model: Hyundai Santa Fe 2004Pages: 219, PDF Dimensioni: 7.43 MB
Page 211 of 219

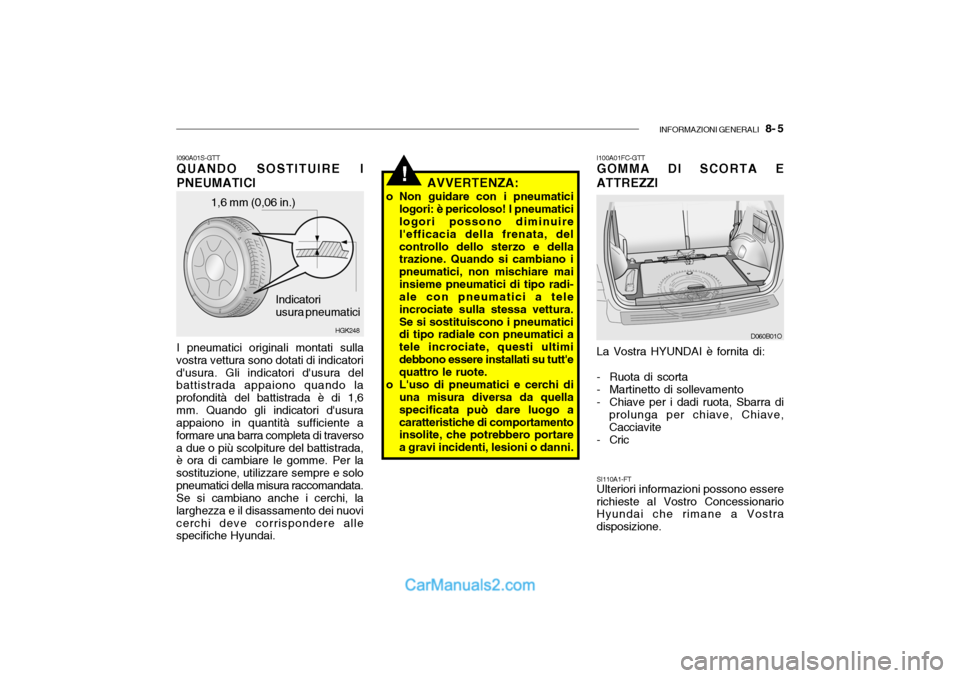

INFORMAZIONI GENERALI 8- 5
!
1,6 mm (0,06 in.)
HGK248
Indicatori usura pneumatici
I090A01S-GTT QUANDO SOSTITUIRE I PNEUMATICI I pneumatici originali montati sulla
vostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura del battistrada appaiono quando la profondità del battistrada è di 1,6mm. Quando gli indicatori d'usura appaiono in quantità sufficiente a formare una barra completa di traversoa due o più scolpiture del battistrada, è ora di cambiare le gomme. Per la sostituzione, utilizzare sempre e solopneumatici della misura raccomandata. Se si cambiano anche i cerchi, la larghezza e il disassamento dei nuovicerchi deve corrispondere alle specifiche Hyundai. I100A01FC-GTTGOMMA DI SCORTA E ATTREZZI La Vostra HYUNDAI è fornita di:
- Ruota di scorta
- Martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra di
prolunga per chiave, Chiave, Cacciavite
- Cric
D060B01O
AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumatici logori possono diminuire l'efficacia della frenata, delcontrollo dello sterzo e della trazione. Quando si cambiano i pneumatici, non mischiare maiinsieme pneumatici di tipo radi- ale con pneumatici a tele incrociate sulla stessa vettura.Se si sostituiscono i pneumatici di tipo radiale con pneumatici a tele incrociate, questi ultimidebbono essere installati su tutt'e quattro le ruote.
o L'uso di pneumatici e cerchi di una misura diversa da quella specificata può dare luogo acaratteristiche di comportamento insolite, che potrebbero portare a gravi incidenti, lesioni o danni.
SI110A1-FT Ulteriori informazioni possono essere richieste al Vostro Concessionario Hyundai che rimane a Vostra disposizione.
Page 212 of 219
9. CARATTERISTICHE TECNICHE
Misurazione ...................................................................................... 9-2
Motore .......................................................................................... .... 9-3
Tabella di lubrificazione .................................................................... 9-4
9
Page 213 of 219

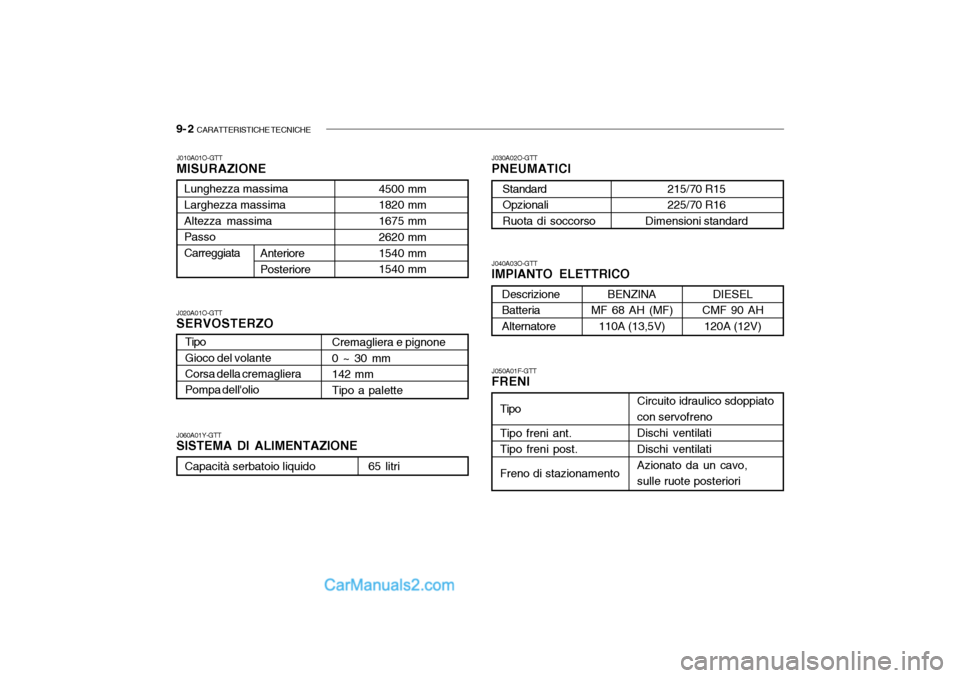

9- 2 CARATTERISTICHE TECNICHE
Tipo Gioco del volante Corsa della cremagliera Pompa dell'olio
J010A01O-GTT MISURAZIONE
J040A03O-GTT IMPIANTO ELETTRICO
J020A01O-GTTSERVOSTERZO J060A01Y-GTT SISTEMA DI ALIMENTAZIONE J030A02O-GTT PNEUMATICI J050A01F-GTT FRENI
4500 mm 1820 mm 1675 mm 2620 mm 1540 mm 1540 mm
Lunghezza massimaLarghezza massima Altezza massima Passo Carreggiata
Anteriore Posteriore
Cremagliera e pignone 0 ~ 30 mm 142 mm Tipo a palette
Capacità serbatoio liquido 65 litri
215/70 R15 225/70 R16
Dimensioni standard
StandardOpzionali Ruota di soccorso
Circuito idraulico sdoppiato con servofreno Dischi ventilati Dischi ventilati Azionato da un cavo, sulle ruote posteriori
Tipo Tipo freni ant. Tipo freni post. Freno di stazionamento
BENZINA
MF 68 AH (MF)
110A (13,5V)
Descrizione Batteria AlternatoreDIESEL
CMF 90 AH
120A (12V)
Page 214 of 219

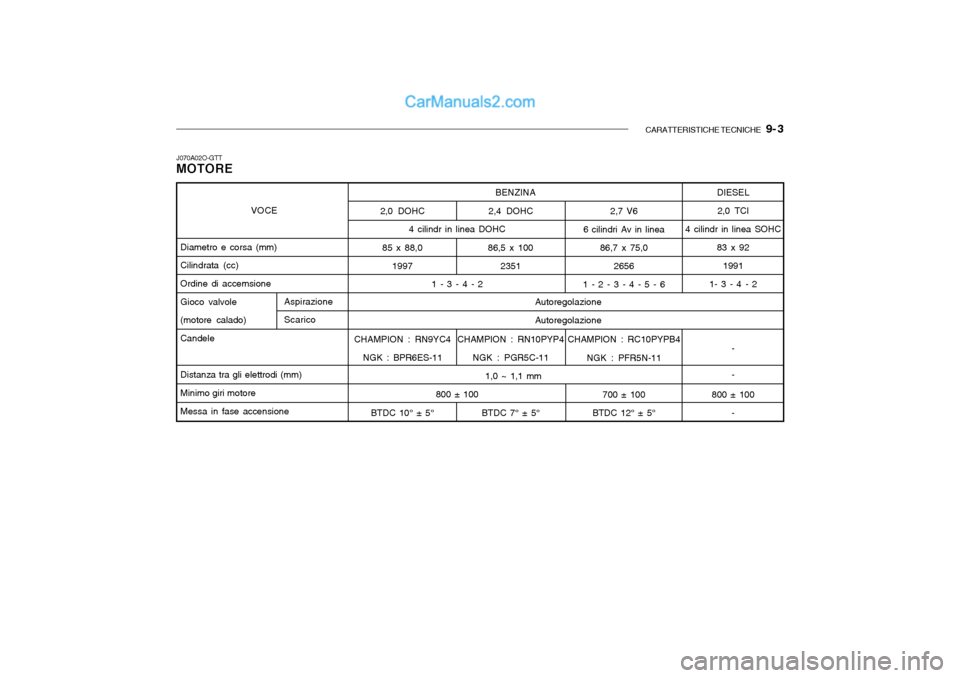

CARATTERISTICHE TECNICHE 9- 3
2,0 DOHC
85 x 88,0 1997
CHAMPION : RN9YC4 NGK : BPR6ES-11
BTDC 10° ± 5° 1,0 ~ 1,1 mm
4 cilindr in linea DOHC
1 - 3 - 4 - 2
800 ± 100 BENZINA
2,4 DOHC
86,5 x 100 2351
CHAMPION : RN10PYP4 NGK : PGR5C-11
BTDC 7° ± 5°
J070A02O-GTT MOTORE
DIESEL2,0 TCI
4 cilindr in linea SOHC
83 x 921991
1- 3 - 4 - 2
- -
800 ± 100 -
VOCE
Diametro e corsa (mm) Cilindrata (cc) Ordine di accemsione Gioco valvole(motore calado) Candele Distanza tra gli elettrodi (mm) Minimo giri motore Messa in fase accensione2,7 V6
6 cilindri Av in linea
86,7 x 75,02656
1 - 2 - 3 - 4 - 5 - 6
CHAMPION : RC10PYPB4 NGK : PFR5N-11
700 ± 100
BTDC 12° ± 5°
Autoregolazione Autoregolazione
Aspirazione Scarico
Page 215 of 219
9- 4 CARATTERISTICHE TECNICHE
Voce
Olio motore (Benzina) Olio motore (Diesel) Consumo dell'olio motore CambioOlio della scatola del gruppo di trasferimento Olio assale posterioreLiquido refrigeranteScatola servosterzoLiquido freni e frizione Standard di riferimento per olio e grasso
API SH o SG SAE 20W-40, 20W-50 (OLTRE -10°C)superiore SAE 15W-40, 15W-50 (OLTRE -15°C)SAE 10W-30 (-25°C ~ 40°C)SAE 10W-40, 10W-50 (OLTRE -25°C)SAE 5W-20 (SOTTO I -10°C) *1, *2SAE 5W-30 (SOTTO I 10°C) *1SAE 5W-40 (SOTTO I 20°C) *1
API CF-4 o superiore SAE 30 (0°C ~ 40°C)
(WGT *3 Motori), SAE 20W-40 (OLTRE -10°C)
API CH-4 o superiore SAE 15W-40 (OLTRE -15°C)
(VGT *4 Motori), SAE 10W-30 (-20°C ~ 40°C)
ACEA B4 o superiore SAE 5W-30 (-25°C ~ 10°C) SAE 0W-30 (SOTTOI 10°C)*1, *2
*1. Limitato a condizioni di guida e zona di vendita*2. Sconsigliato per uso veicolo ad alta velocitá continuataCondizioni di guida normaliCondizioni di guida particolarmente gravoseHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4)DIAMOND ATF SP-III o SK ATF SP-IIIAPI GL-5, SAE 80W/90 (SHELL SPIRAX AX Equivalent)API GL-5, SAE 80W/90 (SHELL SPIRAX AX Equivalent)Glicol-etilenico su base per alluminioPSF-3DOT 3, DOT 4 o equivalente
J080A02O-GTT TABELLA DI LUBRIFICAZIONEQuantità (litri)
Scarico e riempimento (con filtro olio) ; 2,0, 2,4 L : 4,32,7 L : 4,5
Scarico e riempimento(con filtro olio) : 5,9
Max. 1 L / 1500 kmMax. 1 L / 1000 km2,38,50,81,17 (Benzina), 8,7 (Diesel)0,9Come richiesto
Manuale Automatico
*3. W.G.T : Turbocompressore con valvola Waste gate *4. V.G.T : Turbocompressore a geometria variabile
Page 216 of 219
10.INHOUD
10
Page 217 of 219

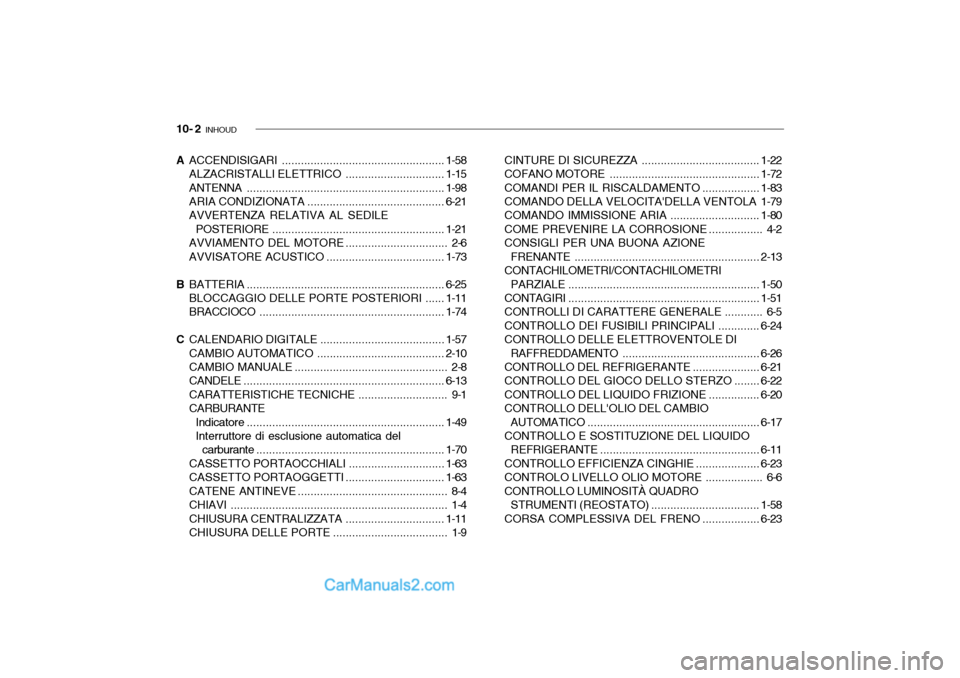

10- 2 INHOUD
A ACCENDISIGARI ................................................... 1-58
ALZACRISTALLI ELETTRICO ...............................1-15
ANTENNA .............................................................. 1-98
ARIA CONDIZIONATA ... ........................................ 6-21
AVVERTENZA RELATIVA AL SEDILE
POSTERIORE ...................................................... 1-21
AVVIAMENTO DEL MOTORE ................................ 2-6
AVVISATORE ACUSTICO .....................................1-73
B BATTERIA .............................................................. 6-25
BLOCCAGGIO DELLE PORTE POSTERIORI ...... 1-11
BRACCIOCO .......................................................... 1-74
C CALENDARIO DIG ITALE ....................................... 1-57
CAMBIO AUTOMATICO ........................................ 2-10
CAMBIO MANUALE ................................................ 2-8
CANDELE ............................................................... 6-13
CARATTERISTICHE TECNICHE ............................ 9-1
CARBURANTE Indicatore .............................................................. 1-49
Interruttore di esclusione automatica del carburante ........................................................... 1-70
CASSETTO PORTAOCCHIALI ..............................1-63
CASSETTO PORTAOGGETTI ...............................1-63
CATENE ANTIN EVE ............................................... 8-4
CHIAVI .................................................................... 1-4
CHIUSURA CENTRALIZZATA ...............................1-11
CHIUSURA DELLE PORTE .................................... 1-9 CINTURE DI SICUREZZA
.....................................1-22
COFANO MOTORE ............................................... 1-72
COMANDI PER IL RISCALDAMENTO ..................1-83
COMANDO DELLA VELOCITA'DELLA VENTOLA 1-79
COMANDO IMMISSIONE ARIA ............................1-80
COME PREVENIRE LA CORROSIONE ................. 4-2
CONSIGLI PER UNA BUONA AZIONE FRENANTE .......................................................... 2-13
CONTACHILOMETRI/CONTACHILOMETRI PARZIALE ............................................................ 1-50
CONTAGIRI ............................................................ 1-51
CONTROLLI DI CARATTERE GENERALE ............ 6-5
CONTROLLO DEI FUSIBILI PRINCIPALI ............. 6-24
CONTROLLO DELLE ELETTROVENTOLE DI RAFFREDDAMENTO ........................................... 6-26
CONTROLLO DEL REFRIGERANTE .....................6-21
CONTROLLO DEL GIOCO DELLO STERZO ........6-22
CONTROLLO DEL LIQUIDO FRIZIONE ................ 6-20
CONTROLLO DELL'OLIO DEL CAMBIO AUTOMATICO ...................................................... 6-17
CONTROLLO E SOSTITUZIONE DEL LIQUIDO REFRIGERANTE .................................................. 6-11
CONTROLLO EFFICIENZA CINGHIE ....................6-23
CONTROLO LIVELLO OLIO MOTORE .................. 6-6 CONTROLLO LUMINOSITÀ QUADRO STRUMENTI (REOSTATO) ..................................1-58
CORSA COMPLESSIVA DEL FRENO ..................6-23
Page 218 of 219

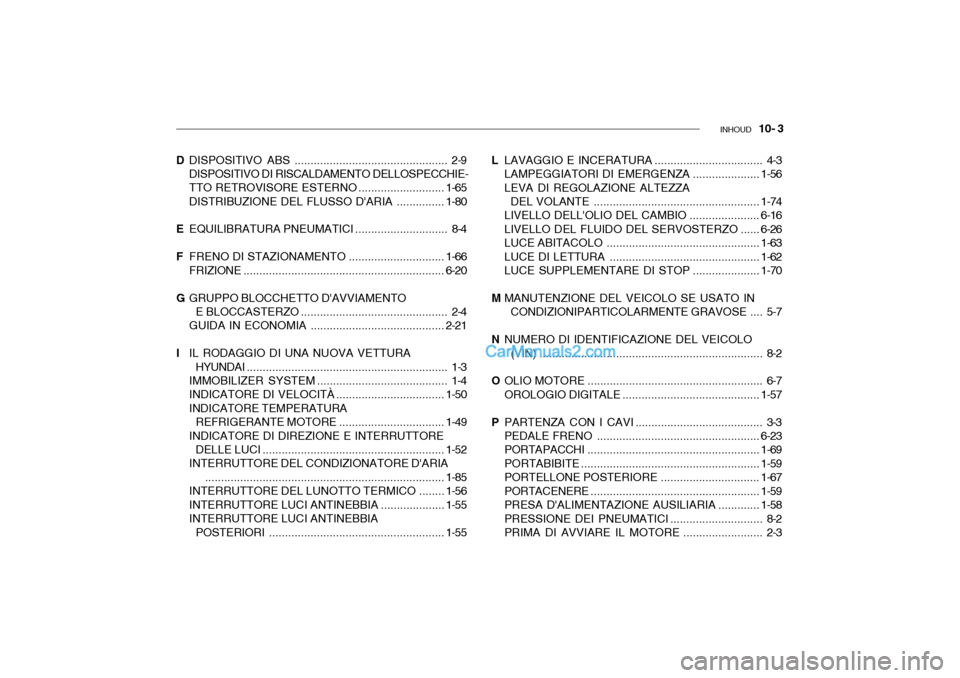

INHOUD 10- 3
L LAVAGGIO E INCE RATURA .................................. 4-3
LAMPEGGIATORI DI EMERGENZA ..................... 1-56
LEVA DI REGOLAZIONE ALTEZZA DEL VOLANTE .................................................... 1-74
LIVELLO DELL'OLIO DEL CAMBIO ...................... 6-16
LIVELLO DEL FLUIDO DEL SERVOSTERZO ...... 6-26
LUCE ABITA COLO ................................................ 1-63
LUCE DI LETTURA ............................................... 1-62
LUCE SUPPLEMENTARE DI STOP .....................1-70
M MANUTENZIONE DEL VEICOLO SE USATO IN
CONDIZIONIPARTICOLARMENTE GRAVOSE .... 5-7
N NUMERO DI IDENTIFICAZIONE DEL VEICOLO
(VIN) ...................................................................... 8-2
O OLIO MOTORE ....................................................... 6-7 OROLOGIO DIGITALE ........................................... 1-57
P PARTENZA CON I CAVI ........................................ 3-3PEDALE FRENO ................................................... 6-23
PORTAPACCHI ...................................................... 1-69
PORTABIBITE ........................................................ 1-59
PORTELLONE POS TERIORE ............................... 1-67
PORTACENERE ..................................................... 1-59
PRESA D'ALIMENTA ZIONE AUSILIARIA ............. 1-58
PRESSIONE DEI PNEUMATICI............................. 8-2
PRIMA DI AVVIARE IL MOTORE ......................... 2-3
D
DISPOSITIVO ABS ................................................ 2-9
DISPOSITIVO DI RISCALDAMENTO DELLOSPECCHIE- TTO RETROVISORE ESTERNO ........................... 1-65
DISTRIBUZIONE DEL FLUSSO D' ARIA ...............1-80
E EQUILIBRATURA PNEUMATICI ............................. 8-4
F FRENO DI STAZIONAMENTO ..............................1-66
FRIZIONE ............................................................... 6-20
G GRUPPO BLOCCHETTO D'AVVIAMENTO
E BLOCCASTERZO .............................................. 2-4
GUIDA IN ECONOMIA .......................................... 2-21
I IL RODAGGIO DI UNA NUOVA VETTURA
HYUNDAI ............................................................... 1-3
IMMOBILIZER SYSTEM ......................................... 1-4 INDICATORE DI VELOCITÀ .................................. 1-50
INDICATORE TEMPERATURA REFRIGERANTE MOTORE .................................1-49
INDICATORE DI DIREZIONE E INTERRUTTORE DELLE LUCI ......................................................... 1-52
INTERRUTTORE DEL CONDIZIONATORE D'ARIA
........................................................................... 1-85
INTERRUTTORE DEL LUNOTTO TERMICO ........1-56
INTERRUTTORE LUCI ANTINEBBIA .................... 1-55
INTERRUTTORE LUCI ANTINEBBIA POSTERIORI ....................................................... 1-55
Page 219 of 219

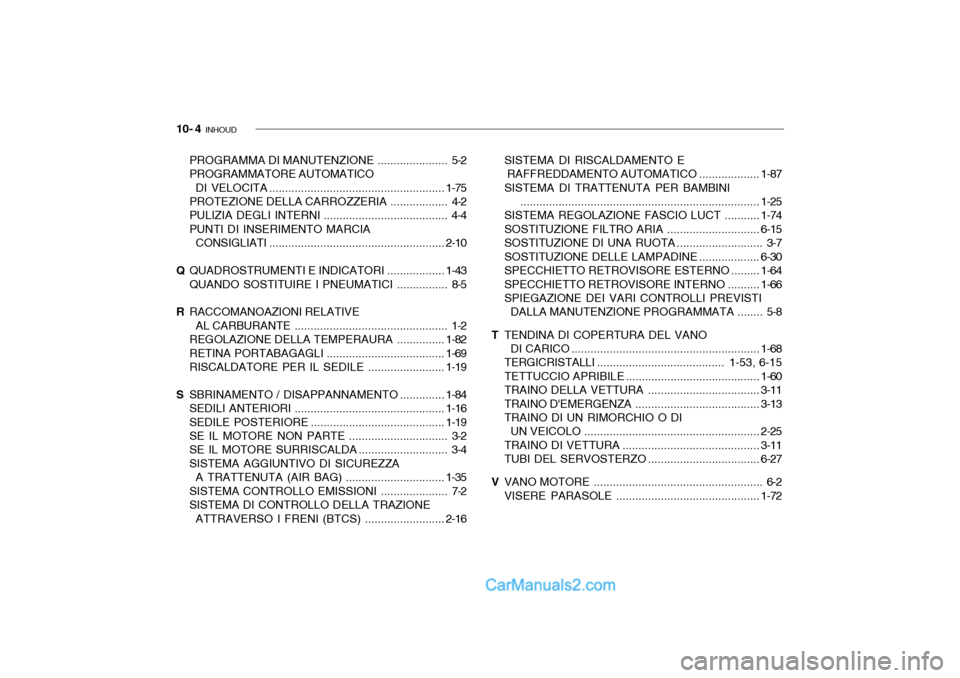

10- 4 INHOUD
PROGRAMMA DI MANUTENZIONE ...................... 5-2
PROGRAMMATORE AUTOMATICO DI VELOCITA ....................................................... 1-75
PROTEZIONE DELLA CARROZZERIA .................. 4-2
PULIZIA DEGLI INTERNI ....................................... 4-4 PUNTI DI INSERIMENTO MARCIA
CONSIGLIATI ....................................................... 2-10
Q QUADROSTRUMENTI E INDICATORI ..................1-43
QUANDO SOSTITUIRE I PNEUMATICI ................ 8-5
R RACCOMANOAZIONI RELATIVE
AL CARBURANTE ................................................ 1-2
REGOLAZIONE DELLA TEMPERAURA ............... 1-82
RETINA PORTABAGAGLI .....................................1-69
RISCALDATORE PER IL SEDILE ........................1-19
S SBRINAMENTO / DISAPPANNAMENTO ..............1-84
SEDILI ANTERIORI ............................................... 1-16
SEDILE POSTERIORE .......................................... 1-19
SE IL MOTORE NON PARTE ............................... 3-2
SE IL MOTORE SURRISCALDA ............................ 3-4
SISTEMA AGGIUNTIVO DI SICUREZZA
A TRATTENUTA (AIR BAG) ............................... 1-35
SISTEMA CONTROLLO EMI SSIONI ..................... 7-2
SISTEMA DI CONTROLLO DELLA TRAZIONE ATTRAVERSO I FRENI (BTCS) .........................2-16SISTEMA DI RISCALDAMENTO E RAFFREDDAMENTO
AUTOMATICO ................... 1-87
SISTEMA DI TRATTENUTA PER BAMBINI ........................................................................... 1-25
SISTEMA REGOLAZIONE FASCIO LUCT ...........1-74
SOSTITUZIONE FILTRO ARIA .............................6-15
SOSTITUZIONE DI UNA RUOTA ........................... 3-7
SOSTITUZIONE DELLE LAMPADINE ................... 6-30
SPECCHIETTO RETROVI SORE ESTERNO .........1-64
SPECCHIETTO RETROVISORE INTERNO ..........1-66
SPIEGAZIONE DEI VARI CONTROLLI PREVISTI
DALLA MANUTENZIONE PROGRAMMATA ........ 5-8
T TENDINA DI COPERTURA DEL VANO
DI CARICO ........................................................... 1-68
TERGICRISTALLI .. ...................................... 1-53, 6-15
TETTUCCIO APRIBILE .......................................... 1-60
TRAINO DELLA VETTURA ...................................3-11
TRAINO D'EMERGENZA .......................................3-13
TRAINO DI UN RIMORCHIO O DI
UN VEICOLO ....................................................... 2-25
TRAINO DI VETTURA ..... ......................................3-11
TUBI DEL SERVOSTERZO ...................................6-27
V VANO MOTORE ..................................................... 6-2
VISERE PARASOLE ............................................. 1-72
