Hyundai Santa Fe 2004 Manuale del proprietario (in Italian)

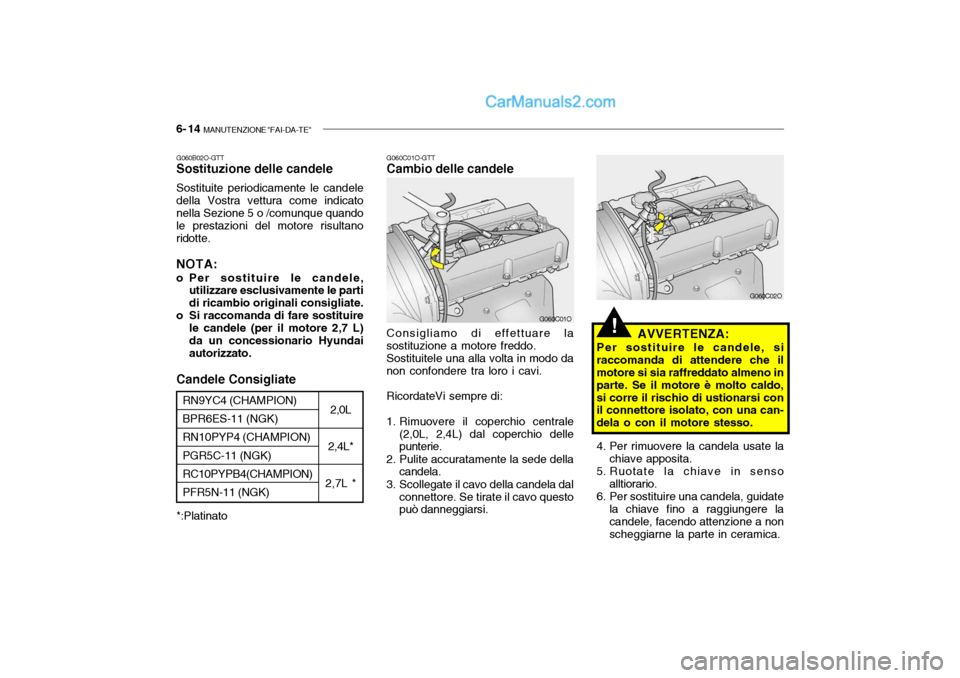

6- 14 MANUTENZIONE "FAI-DA-TE"
!
2,0L
2,4L*
2,7L *RN9YC4 (CHAMPION) BPR6ES-11 (NGK)RN10PYP4 (CHAMPION) PGR5C-11 (NGK) RC10PYPB4(CHAMPION)PFR5N-11 (NGK)
G060C01O-GTT Cambio delle candele Consigliamo di effettuare la sostituzione a motore freddo.Sostituitele una alla volta in modo danon confondere tra loro i cavi. RicordateVi sempre di:
1. Rimuovere il coperchio centrale (2,0L, 2,4L) dal coperchio delle punterie.
2. Pulite accuratamente la sede della candela.
3. Scollegate il cavo della candela dal connettore. Se tirate il cavo questopuò danneggiarsi.
G060C01O
G060C02O
G060B02O-GTT Sostituzione delle candele Sostituite periodicamente le candele della Vostra vettura come indicato nella Sezione 5 o /comunque quando le prestazioni del motore risultanoridotte. NOTA:
o Per sostituire le candele, utilizzare esclusivamente le parti di ricambio originali consigliate.
o Si raccomanda di fare sostituire le candele (per il motore 2,7 L)da un concessionario Hyundai autorizzato.
Candele Consigliate *:Platinato AVVERTENZA:
Per sostituire le candele, si
raccomanda di attendere che il motore si sia raffreddato almeno in parte. Se il motore è molto caldo,si corre il rischio di ustionarsi con il connettore isolato, con una can- dela o con il motore stesso.
4. Per rimuovere la candela usate la chiave apposita.
5. Ruotate la chiave in senso alltiorario.
6. Per sostituire una candela, guidate la chiave fino a raggiungere la candele, facendo attenzione a nonscheggiarne la parte in ceramica.

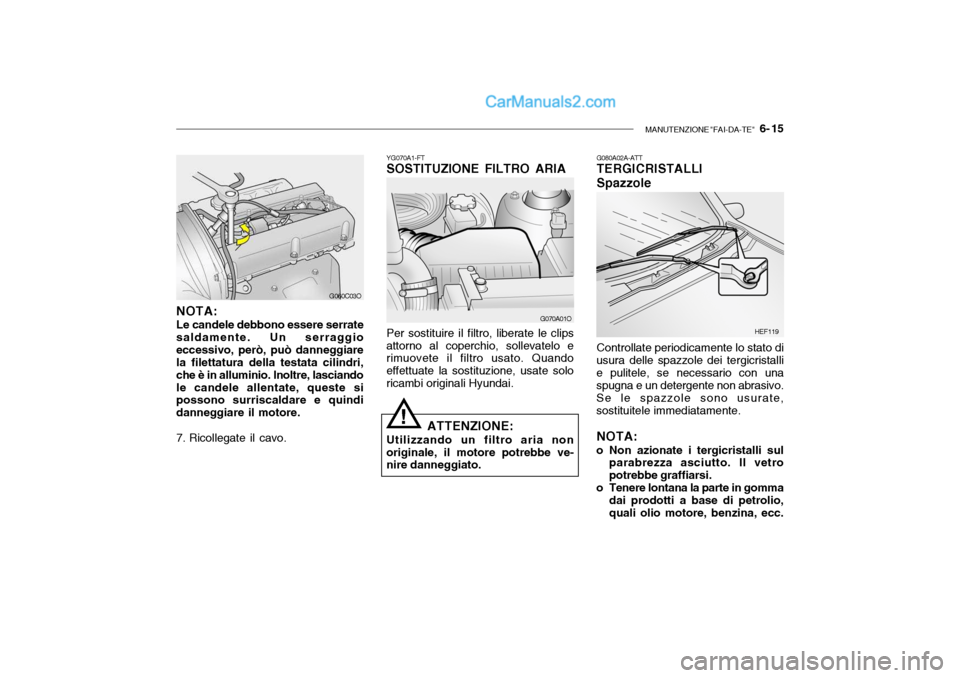

MANUTENZIONE "FAI-DA-TE" 6- 15
G060C03O
NOTA: Le candele debbono essere serrate saldamente. Un serraggioeccessivo, però, può danneggiare la filettatura della testata cilindri, che è in alluminio. Inoltre, lasciandole candele allentate, queste si possono surriscaldare e quindi danneggiare il motore.
7. Ricollegate il cavo.
!
YG070A1-FT SOSTITUZIONE FILTRO ARIA Per sostituire il filtro, liberate le clips
attorno al coperchio, sollevatelo e rimuovete il filtro usato. Quando effettuate la sostituzione, usate soloricambi originali Hyundai. G080A02A-ATT TERGICRISTALLI Spazzole
HEF119
G070A01O
ATTENZIONE:
Utilizzando un filtro aria non originale, il motore potrebbe ve- nire danneggiato. Controllate periodicamente lo stato di
usura delle spazzole dei tergicristalli e pulitele, se necessario con una spugna e un detergente non abrasivo. Se le spazzole sono usurate,sostituitele immediatamente.
NOTA:
o Non azionate i tergicristalli sul parabrezza asciutto. Il vetropotrebbe graffiarsi.
o Tenere lontana la parte in gomma dai prodotti a base di petrolio,quali olio motore, benzina, ecc.

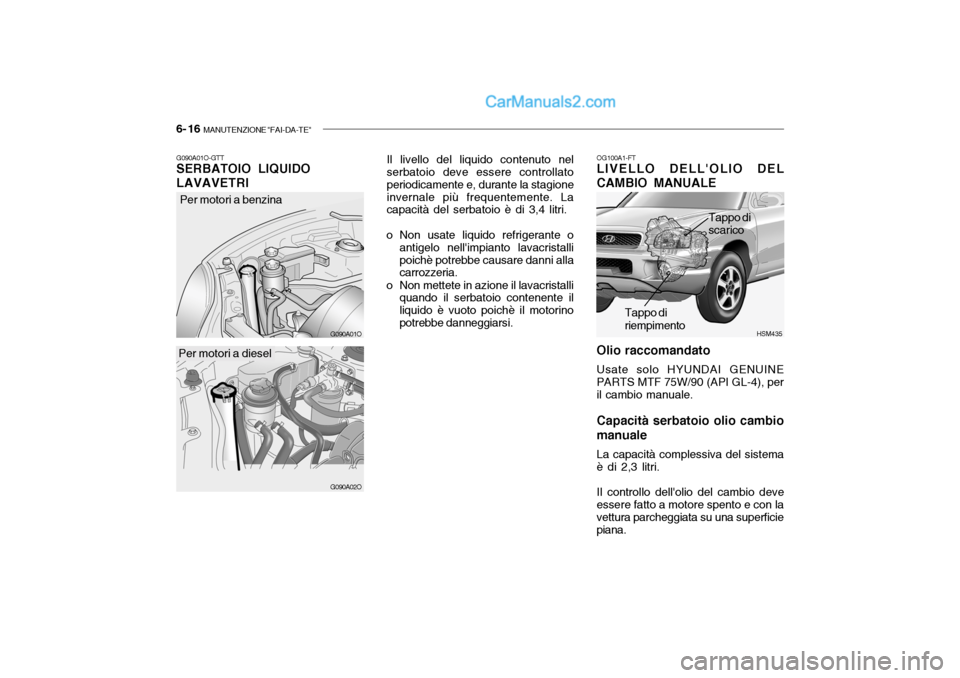

6- 16 MANUTENZIONE "FAI-DA-TE"
HSM435
G090A01O-GTT SERBATOIO LIQUIDO LAVAVETRI Il livello del liquido contenuto nel serbatoio deve essere controllato periodicamente e, durante la stagioneinvernale più frequentemente. La capacità del serbatoio è di 3,4 litri.
o Non usate liquido refrigerante o antigelo nell'impianto lavacristalli poichè potrebbe causare danni alla carrozzeria.
o Non mettete in azione il lavacristalli quando il serbatoio contenente il liquido è vuoto poichè il motorinopotrebbe danneggiarsi. OG100A1-FT LIVELLO DELL'OLIO DEL CAMBIO MANUALE Olio raccomandato Usate solo HYUNDAI GENUINE
PARTS MTF 75W/90 (API GL-4), per il cambio manuale.
Capacità serbatoio olio cambio
manuale
La capacità complessiva del sistema
è di 2,3 litri.
Il controllo dell'olio del cambio deve
essere fatto a motore spento e con lavettura parcheggiata su una superficie piana. Tappo di scarico
G090A01O
Tappo di riempimento
G090A02O
Per motori a benzina
Per motori a diesel

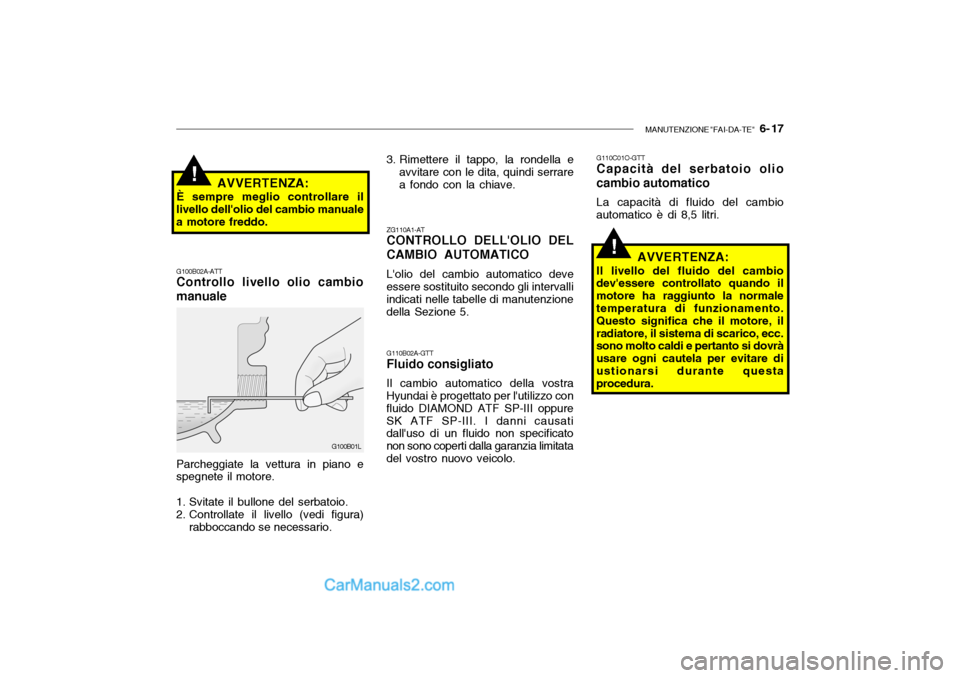

MANUTENZIONE "FAI-DA-TE" 6- 17
!
G100B01L
G100B02A-ATT Controllo livello olio cambio manuale Parcheggiate la vettura in piano e spegnete il motore.
1. Svitate il bullone del serbatoio.
2. Controllate il livello (vedi figura) rabboccando se necessario. AVVERTENZA:
È sempre meglio controllare il
livello dell'olio del cambio manuale a motore freddo.
!
ZG110A1-AT CONTROLLO DELL'OLIO DEL
CAMBIO AUTOMATICO
L'olio del cambio automatico deve
essere sostituito secondo gli intervalli indicati nelle tabelle di manutenzionedella Sezione 5.
G110B02A-GTT Fluido consigliato Il cambio automatico della vostra
Hyundai è progettato per l'utilizzo con fluido DIAMOND ATF SP-III oppureSK ATF SP-III. I danni causati dall'uso di un fluido non specificato non sono coperti dalla garanzia limitatadel vostro nuovo veicolo. G110C01O-GTT Capacità del serbatoio olio
cambio automatico
La capacità di fluido del cambio
automatico è di 8,5 litri.
AVVERTENZA:
Il livello del fluido del cambio
dev'essere controllato quando il motore ha raggiunto la normaletemperatura di funzionamento. Questo significa che il motore, il radiatore, il sistema di scarico, ecc. sono molto caldi e pertanto si dovrà usare ogni cautela per evitare diustionarsi durante questa procedura.
3. Rimettere il tappo, la rondella e
avvitare con le dita, quindi serrare a fondo con la chiave.

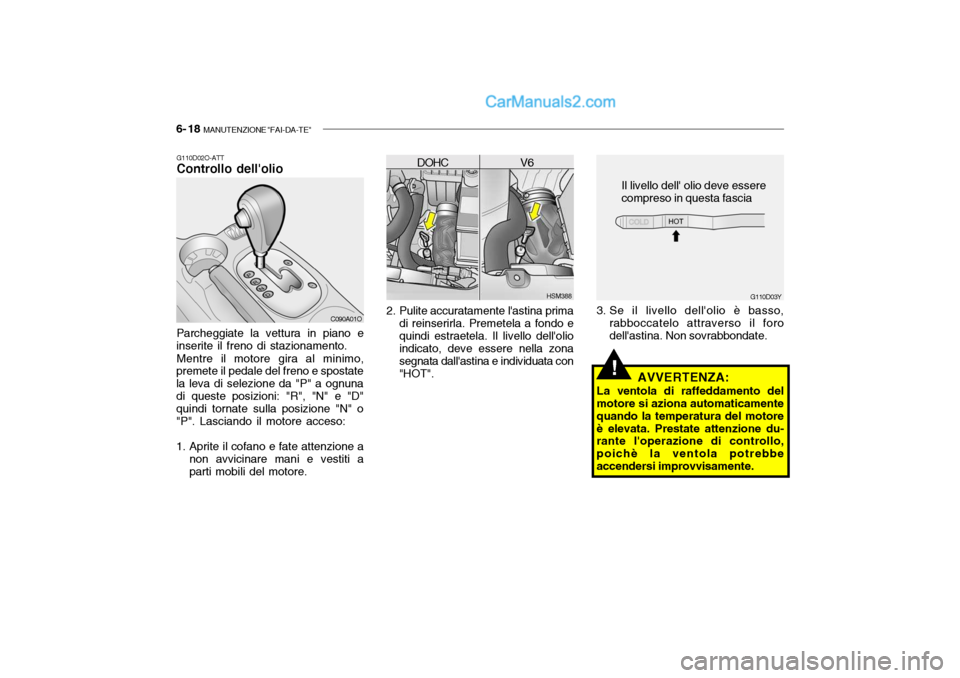

6- 18 MANUTENZIONE "FAI-DA-TE"
G110D03Y
G110D02O-ATT Controllo dell'olio Parcheggiate la vettura in piano e
inserite il freno di stazionamento.
Mentre il motore gira al minimo,
premete il pedale del freno e spostate la leva di selezione da "P" a ognunadi queste posizioni: "R", "N" e "D" quindi tornate sulla posizione "N" o "P". Lasciando il motore acceso:
1. Aprite il cofano e fate attenzione a
non avvicinare mani e vestiti a parti mobili del motore.
C090A01O
!
2. Pulite accuratamente l'astina prima
di reinserirla. Premetela a fondo e quindi estraetela. Il livello dell'olio indicato, deve essere nella zona segnata dall'astina e individuata con"HOT". AVVERTENZA:
La ventola di raffeddamento del motore si aziona automaticamente quando la temperatura del motoreè elevata. Prestate attenzione du- rante l'operazione di controllo, poichè la ventola potrebbeaccendersi improvvisamente. Il livello dell' olio deve esserecompreso in questa fascia
HSM388
DOHC V6
3. Se il livello dell'olio è basso,
rabboccatelo attraverso il foro dell'astina. Non sovrabbondate.

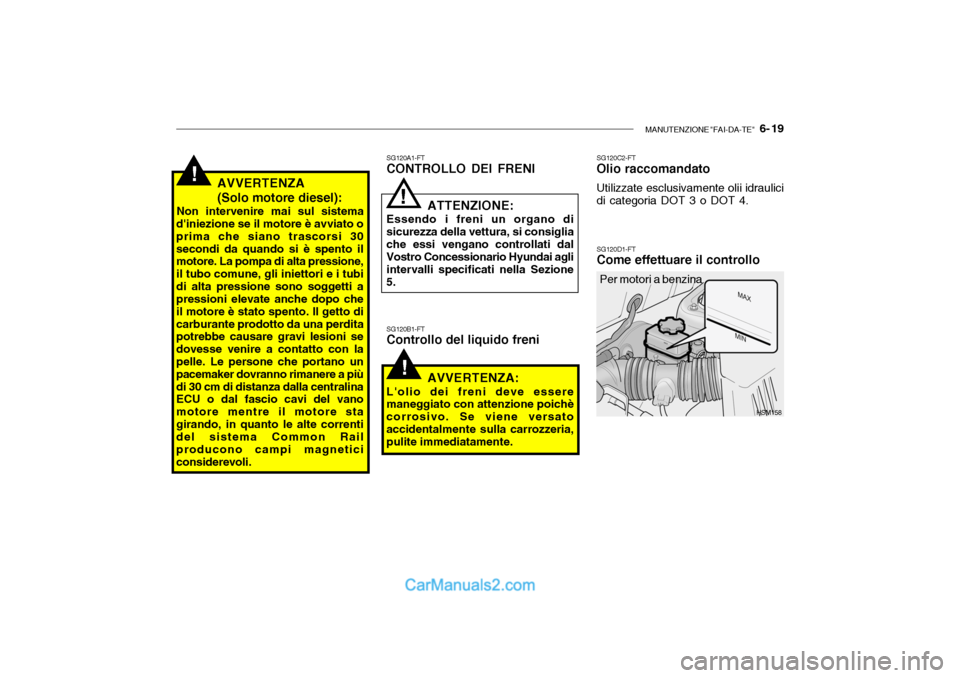

MANUTENZIONE "FAI-DA-TE" 6- 19
!AVVERTENZA (Solo motore diesel):
Non intervenire mai sul sistema
d'iniezione se il motore è avviato o prima che siano trascorsi 30secondi da quando si è spento il motore. La pompa di alta pressione, il tubo comune, gli iniettori e i tubidi alta pressione sono soggetti a pressioni elevate anche dopo che il motore è stato spento. Il getto dicarburante prodotto da una perdita potrebbe causare gravi lesioni se dovesse venire a contatto con la pelle. Le persone che portano un pacemaker dovranno rimanere a piùdi 30 cm di distanza dalla centralina ECU o dal fascio cavi del vano motore mentre il motore stagirando, in quanto le alte correnti del sistema Common Rail producono campi magneticiconsiderevoli.
!
SG120A1-FT CONTROLLO DEI FRENI
ATTENZIONE:
Essendo i freni un organo di sicurezza della vettura, si consigliache essi vengano controllati dal Vostro Concessionario Hyundai agli intervalli specificati nella Sezione5.
!
SG120B1-FT Controllo del liquido freni SG120C2-FTOlio raccomandato Utilizzate esclusivamente olii idraulici di categoria DOT 3 o DOT 4. SG120D1-FT Come effettuare il controllo
AVVERTENZA:
L'olio dei freni deve esseremaneggiato con attenzione poichè corrosivo. Se viene versatoaccidentalmente sulla carrozzeria, pulite immediatamente.
HSM158
Per motori a benzina

6- 20 MANUTENZIONE "FAI-DA-TE"
!

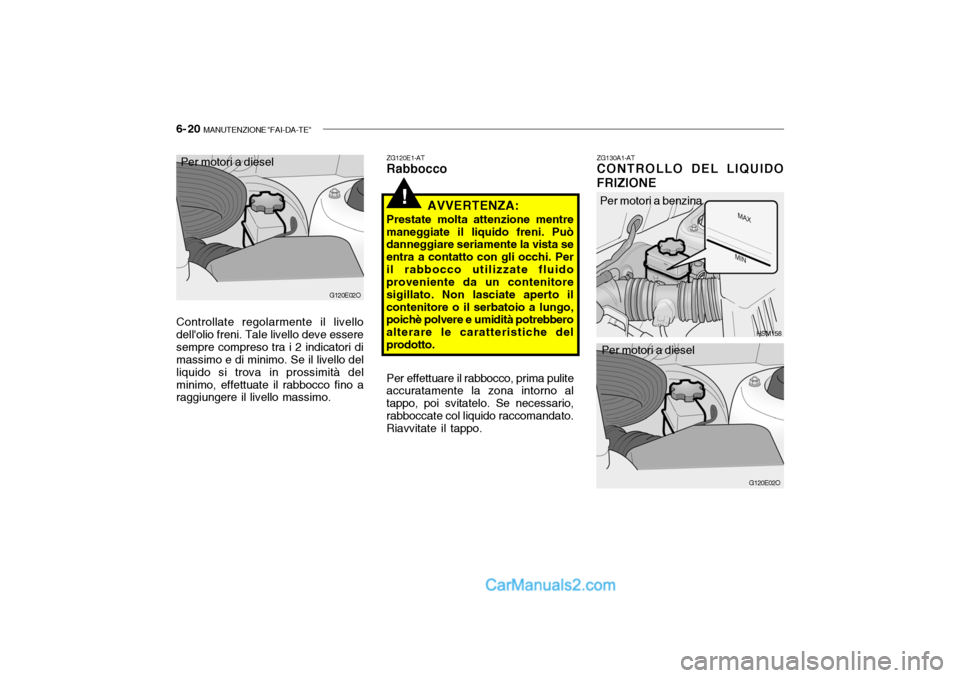

ZG130A1-AT CONTROLLO DEL LIQUIDO FRIZIONE
ZG120E1-AT Rabbocco
AVVERTENZA:
Prestate molta attenzione mentre
maneggiate il liquido freni. Puòdanneggiare seriamente la vista se entra a contatto con gli occhi. Peril rabbocco utilizzate fluido proveniente da un contenitore sigillato. Non lasciate aperto ilcontenitore o il serbatoio a lungo, poichè polvere e umidità potrebbero alterare le caratteristiche delprodotto.
HSM158
Per effettuare il rabbocco, prima pulite accuratamente la zona intorno al tappo, poi svitatelo. Se necessario,rabboccate col liquido raccomandato. Riavvitate il tappo.
G120E02O
Per motori a benzina
Per motori a diesel
G120E02O
Per motori a diesel
Controllate regolarmente il livello dell'olio freni. Tale livello deve esseresempre compreso tra i 2 indicatori di massimo e di minimo. Se il livello del liquido si trova in prossimità delminimo, effettuate il rabbocco fino a raggiungere il livello massimo.

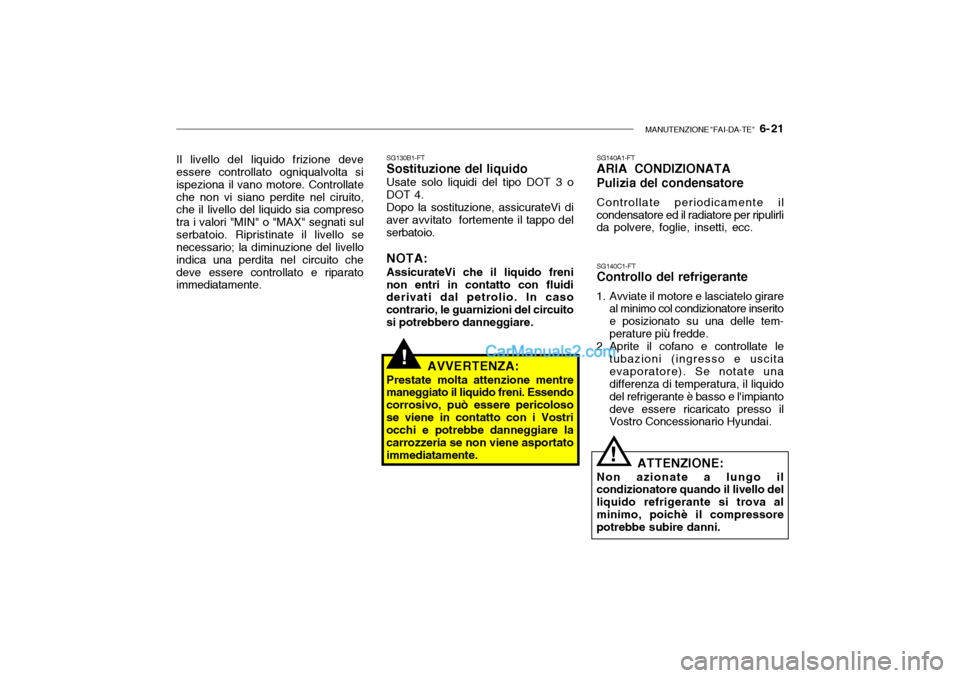

MANUTENZIONE "FAI-DA-TE" 6- 21
Il livello del liquido frizione deve essere controllato ogniqualvolta si ispeziona il vano motore. Controllateche non vi siano perdite nel ciruito, che il livello del liquido sia compreso tra i valori "MIN" o "MAX" segnati sulserbatoio. Ripristinate il livello se necessario; la diminuzione del livello indica una perdita nel circuito chedeve essere controllato e riparato immediatamente. SG140C1-FTControllo del refrigerante
1. Avviate il motore e lasciatelo girare al minimo col condizionatore inserito e posizionato su una delle tem-perature più fredde.
2. Aprite il cofano e controllate le
tubazioni (ingresso e uscitaevaporatore). Se notate una differenza di temperatura, il liquido del refrigerante è basso e l'impiantodeve essere ricaricato presso il Vostro Concessionario Hyundai.
ATTENZIONE:
Non azionate a lungo ilcondizionatore quando il livello del liquido refrigerante si trova alminimo, poichè il compressore potrebbe subire danni.
!
!
SG130B1-FT Sostituzione del liquido Usate solo liquidi del tipo DOT 3 o
DOT 4.
Dopo la sostituzione, assicurateVi di
aver avvitato fortemente il tappo del serbatoio.
NOTA: AssicurateVi che il liquido freni
non entri in contatto con fluidi derivati dal petrolio. In caso contrario, le guarnizioni del circuitosi potrebbero danneggiare.
AVVERTENZA:
Prestate molta attenzione mentre
maneggiato il liquido freni. Essendocorrosivo, può essere pericolosose viene in contatto con i Vostri occhi e potrebbe danneggiare la carrozzeria se non viene asportatoimmediatamente. SG140A1-FT ARIA CONDIZIONATA Pulizia del condensatore Controllate periodicamente il condensatore ed il radiatore per ripulirli da polvere, foglie, insetti, ecc.

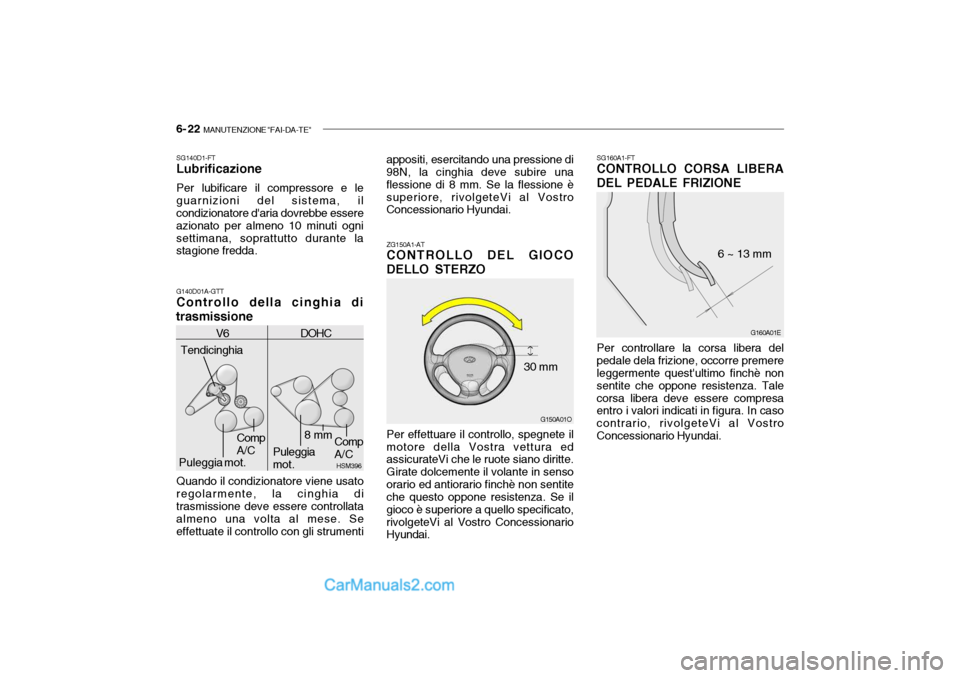

6- 22 MANUTENZIONE "FAI-DA-TE"
G160A01E
6 ~ 13 mm
SG160A1-FT CONTROLLO CORSA LIBERA DEL PEDALE FRIZIONE Per controllare la corsa libera del pedale dela frizione, occorre premere leggermente quest'ultimo finchè non sentite che oppone resistenza. Talecorsa libera deve essere compresa entro i valori indicati in figura. In caso contrario, rivolgeteVi al VostroConcessionario Hyundai.
ZG150A1-AT CONTROLLO DEL GIOCO DELLO STERZO Per effettuare il controllo, spegnete il motore della Vostra vettura ed assicurateVi che le ruote siano diritte. Girate dolcemente il volante in sensoorario ed antiorario finchè non sentite che questo oppone resistenza. Se il gioco è superiore a quello specificato,rivolgeteVi al Vostro Concessionario Hyundai.
SG140D1-FTLubrificazione Per lubificare il compressore e le guarnizioni del sistema, il condizionatore d'aria dovrebbe essere azionato per almeno 10 minuti ognisettimana, soprattutto durante la stagione fredda.
G150A01O
30 mm
G140D01A-GTT Controllo della cinghia di
trasmissione
Quando il condizionatore viene usato regolarmente, la cinghia di trasmissione deve essere controllata almeno una volta al mese. Seeffettuate il controllo con gli strumenti
HSM396
V6 DOHC
Comp A/C
Tendicinghia
Puleggia mot.Puleggia mot.
Comp A/C
8 mm
appositi, esercitando una pressione di 98N, la cinghia deve subire una flessione di 8 mm. Se la flessione èsuperiore, rivolgeteVi al Vostro Concessionario Hyundai.

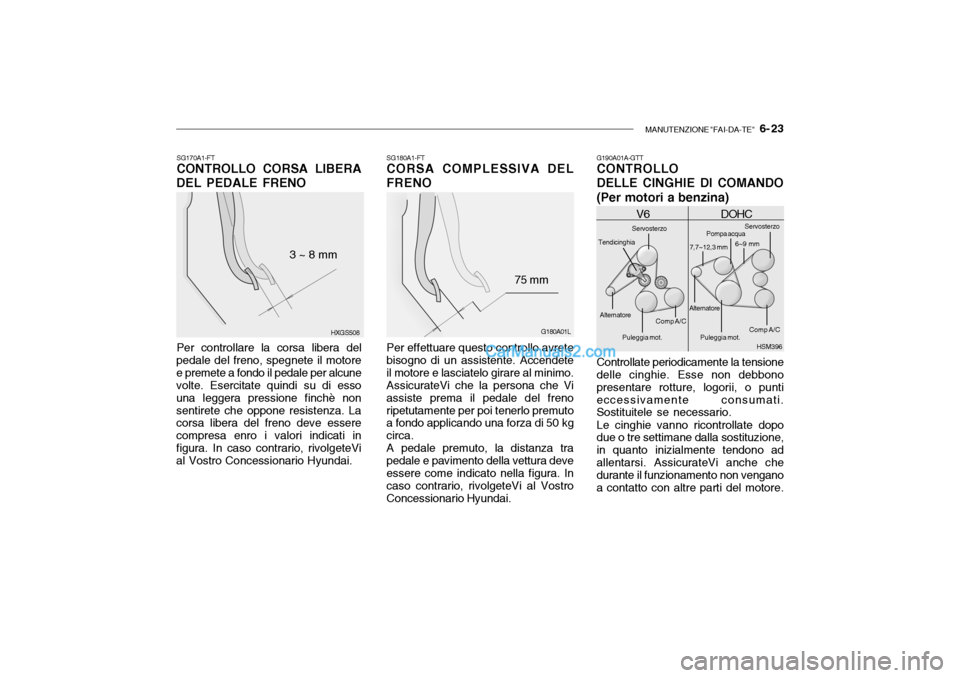

MANUTENZIONE "FAI-DA-TE" 6- 23
SG180A1-FT CORSA COMPLESSIVA DEL FRENO Per effettuare questo controllo avrete bisogno di un assistente. Accendeteil motore e lasciatelo girare al minimo. AssicurateVi che la persona che Vi assiste prema il pedale del frenoripetutamente per poi tenerlo premuto a fondo applicando una forza di 50 kg circa.A pedale premuto, la distanza trapedale e pavimento della vettura deveessere come indicato nella figura. In caso contrario, rivolgeteVi al Vostro Concessionario Hyundai.
SG170A1-FT CONTROLLO CORSA LIBERA
DEL PEDALE FRENO
Per controllare la corsa libera del
pedale del freno, spegnete il motore e premete a fondo il pedale per alcune volte. Esercitate quindi su di esso una leggera pressione finchè nonsentirete che oppone resistenza. La corsa libera del freno deve essere compresa enro i valori indicati infigura. In caso contrario, rivolgeteVi al Vostro Concessionario Hyundai.
G180A01L
75 mmHXGS508
3 ~ 8 mm G190A01A-GTT CONTROLLO DELLE CINGHIE DI COMANDO(Per motori a benzina) Controllate periodicamente la tensione delle cinghie. Esse non debbono presentare rotture, logorii, o puntieccessivamente consumati. Sostituitele se necessario. Le cinghie vanno ricontrollate dopo due o tre settimane dalla sostituzione, in quanto inizialmente tendono adallentarsi. AssicurateVi anche che durante il funzionamento non vengano a contatto con altre parti del motore.
HSM396
V6 DOHC
Comp A/C
Puleggia mot.
Comp A/C
Servosterzo
Servosterzo
Tendicinghia
Alternatore AlternatorePompa acqua
7,7~12,3 mm 6~9 mm
Puleggia mot.
