Hyundai Santa Fe 2004 Manuel du propriétaire (in French)

6- 4 ENTRETIEN PAR VOS SOINS

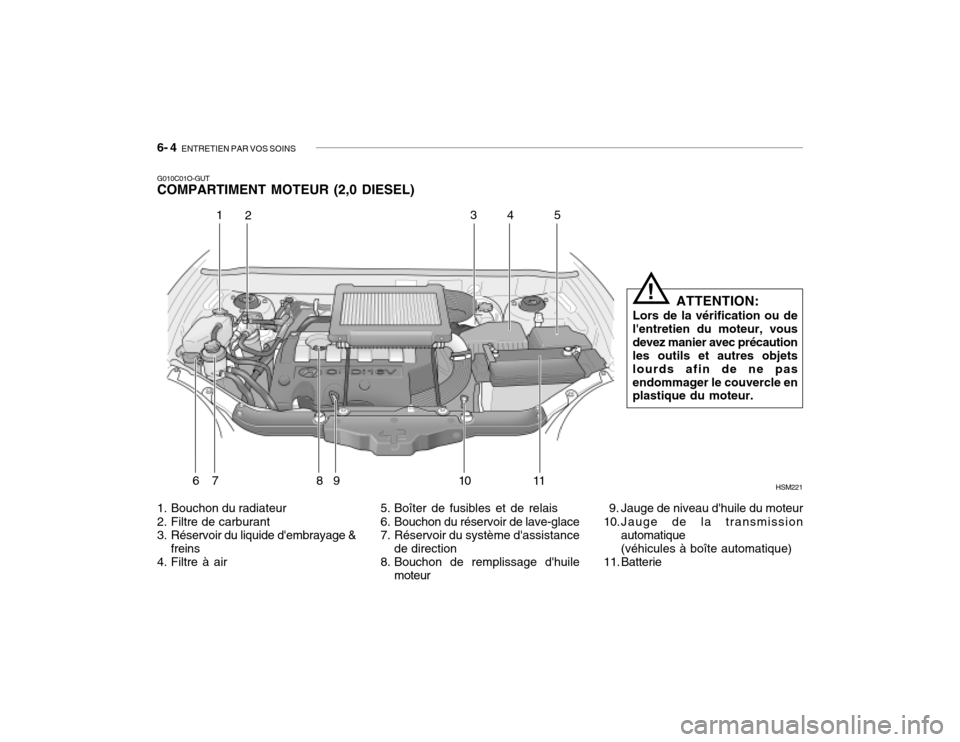

G010C01O-GUT COMPARTIMENT MOTEUR (2,0 DIESEL)
HSM221
12 34 5
6 7 8 9 10 11
1. Bouchon du radiateur
2. Filtre de carburant
3. Réservoir du liquide d'embrayage & freins
4. Filtre à air 5. Boîter de fusibles et de relais
6. Bouchon du réservoir de lave-glace
7. Réservoir du système d'assistance
de direction
8. Bouchon de remplissage d'huile moteur 9. Jauge de niveau d'huile du moteur
10.Jauge de la transmission
automatique (véhicules à boîte automatique)
11. Batterie
ATTENTION:
Lors de la vérification ou de l'entretien du moteur, vousdevez manier avec précaution les outils et autres objets lourds afin de ne pasendommager le couvercle en plastique du moteur.!

ENTRETIEN PAR VOS SOINS 6- 5
ZG020D1-AU Intérieur du véhicule Les points suivants sont à vérifier avant de prendre la route:
o Fonctionnement des phares et feux
o Fonctionnement des essuie-glace
o Fonctionnement de l'avertisseur
sonore
o Fonctionnement du système de chauffage/ventilation (et du conditionnement d'air, lecaséchéant)
o Etat et fonctionnement de la direc-
tion
o Etat et fonctionnement du
rétroviseur
o Fonctionnement des indicateurs de direction
o Fonctionnement de la pédale d'accélérateur
o Fonctionnement des freins, y compris frein à main
o Fonctionnement de la boîte manuelle, y compris de l'embrayage
o Fonctionnement de la boîte
automatique, y compris mécanisme"Park"
o Etat et fonctionnement des réglages de siège
G020A01A-AUT VERIFICATIONS GENERALES Compartiment moteur Les points suivants sont à vérifier
régulièrement:
o Niveau et état de l'huile moteur
o Niveau et état du liquide de boîte
de vitesse
o Niveau du liquide de frein
o Niveau du liquide de refroidissement
o Niveau du liquide du lave-glace
o Etat de la courroie d'entraînement auxiliaire
o Etat de la conduite du liquide de refroidissement
o Pertes de liquides
(sur et sous les composants)
o Etat et niveau de liquide de direc- tion assistée
o Etat de pression des pneus
(y compris roue de secours) ZG020C1-AU Extérieur du véhicule Les points suivants sont à vérifier
tous les mois:
o Etat et aspect d'ensemble
o Etat de l'élément du filtre à air
o Etat des roues et serrage des écrous
o Etat du système d'échappement
o Etat et fonctionnement des phares et feux
o Etat du pare-brise
o Etat des balais d'essuie-glace
o Etat et corrosion de la peinture
o Pertes de liquide
o Etat des serrures de portière et du
capot

6- 6 ENTRETIEN PAR VOS SOINS
G030B01A
G030B01O-GUT VERIFICATION DE L'HUILE
MOTEUR (Moteur Diesel)
L'huile moteur est primordiale pour les
performances et l'entretien du moteur. Nous vous suggérons de vérifier le
niveau d'huile tous les 500km ou avant d'entamer un long voyage et plus souvent si vous conduisez dans des conditions difficiles.

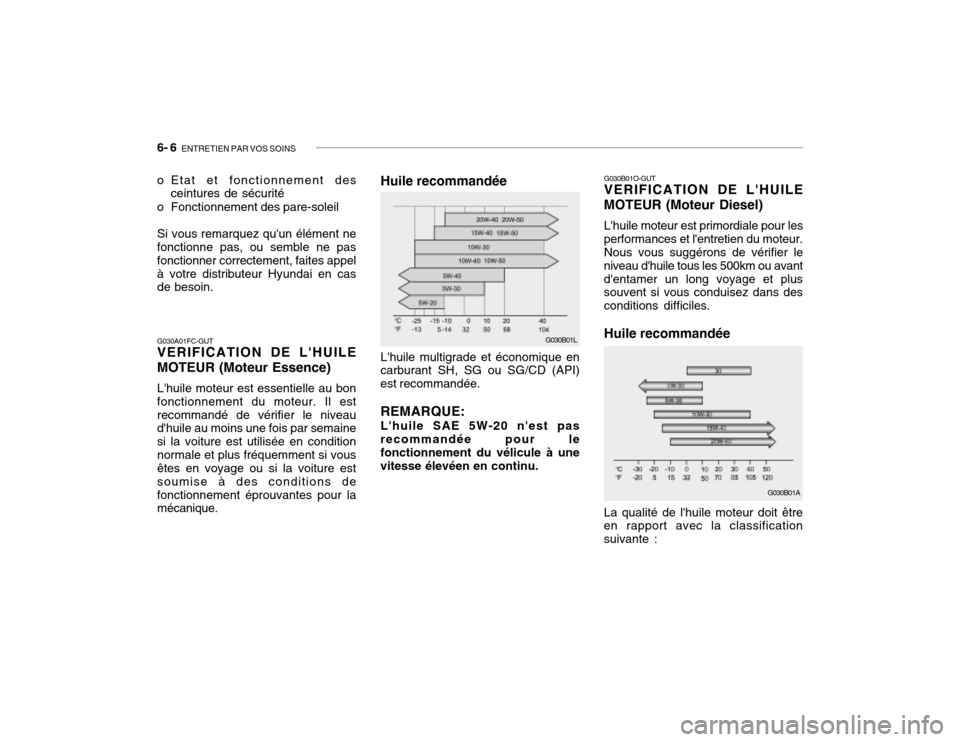

Huile recommandée
G030A01FC-GUT VERIFICATION DE L'HUILE MOTEUR (Moteur Essence) L'huile moteur est essentielle au bon fonctionnement du moteur. Il estrecommandé de vérifier le niveau d'huile au moins une fois par semaine si la voiture est utilisée en conditionnormale et plus fréquemment si vous êtes en voyage ou si la voiture est soumise à des conditions defonctionnement éprouvantes pour la mécanique. Huile recommandée L'huile multigrade et économique en
carburant SH, SG ou SG/CD (API) est recommandée.
REMARQUE: L'huile SAE 5W-20 n'est pas
recommandée pour le fonctionnement du vélicule à une vitesse élevéen en continu.
La qualité de l'huile moteur doit être en rapport avec la classification suivante :
o Etat et fonctionnement des
ceintures de sécurité
o Fonctionnement des pare-soleil Si vous remarquez qu'un élément ne fonctionne pas, ou semble ne pas fonctionner correctement, faites appelà votre distributeur Hyundai en cas de besoin.
G030B01L

ENTRETIEN PAR VOS SOINS 6- 7

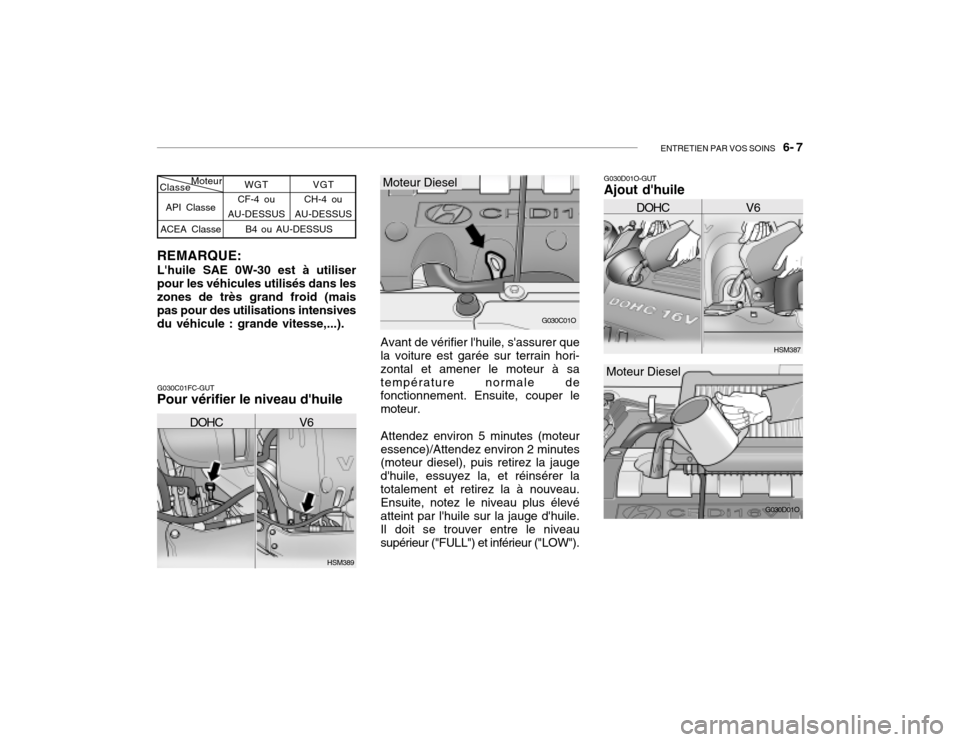

G030D01O-GUT Ajout d'huile
G030C01FC-GUT Pour vérifier le niveau d'huile Avant de vérifier l'huile, s'assurer que la voiture est garée sur terrain hori- zontal et amener le moteur à satempérature normale de fonctionnement. Ensuite, couper le moteur. Attendez environ 5 minutes (moteur essence)/Attendez environ 2 minutes (moteur diesel), puis retirez la jauge d'huile, essuyez la, et réinsérer latotalement et retirez la à nouveau. Ensuite, notez le niveau plus élevé atteint par l'huile sur la jauge d'huile.Il doit se trouver entre le niveausupérieur ("FULL") et inférieur ("LOW").
HSM389 G030C01O
REMARQUE: L'huile SAE 0W-30 est à utiliser pour les véhicules utilisés dans leszones de très grand froid (mais pas pour des utilisations intensives du véhicule : grande vitesse,...).
API Classe
ACEA Classe Moteur
Classe WGT
CF-4 ou
AU-DESSUS VGT
CH-4 ou
AU-DESSUS
B4 ou AU-DESSUS
HSM387DOHC V6
DOHC V6
Moteur Diesel
G030D01O
Moteur Diesel

6- 8 ENTRETIEN PAR VOS SOINS
!
Si le niveau d'huile est proche ou
sous le repère "L", ajouter de l'huile jusqu'à ce que le niveau correspondeau repère "F". Pour ajouter de l'huile:
1. Enlever le bouchon de remplissage du carter d'huile en le tournant dans le sens inverse des aiguilles d'unemontre.
2. Ajouter de l'huile, puis revérifier le niveau. Ne pas dépasser le repère supérieur.
3. Remettre le bouchon en tournant dans le sens des aiguilles d'unemontre.
La distance entre les repères "F" et
"L" est égale à environ 1 litre (moteur à essence) / 1,6 litre (moteur diesel) d'huile. G350A01A-GUTCONSOMMATION HUILE MOTEUR Fonction de l'huile moteur L'huile moteur a pour principale fonction de lubrifier et refroidir l'intérieur du moteur.
Consommation de l'huile moteur Lors de la conduite, il est normal que le moteur consomme de l'huile.Les raisons de la consommationd'huile sont les suivantes:
o L'huile moteur est utilisée pour lubrifier les pistons, les segmentsde piston et les cylindres.
o Une mince pellicule d'huile se dépose sur la paroi de cylindrequand le piston descend dans cecylindre.
o La très forte pression négative
provoquée lors du fonctionnement moteur aspire un peu de cette huile dans la chambre à com-bustion. Cette huile additionnée à celle de la paroi de cylindre est brûlée par la combustion des gaz à hautetempérature lors du processus de combustion. o La consommation d'huile moteur
dépend beaucoup de la viscosité et de la qualité de l'huile moteurutilisée ainsi que de la vitesse et des conditions de conduite.
Ainsi, la consommation d'huile est
plus importante en cas de vitesse élevée ou en cas d'accélérations et décélérations plus fréquentes qu'en conduite normale.
ZG050A1-AU VERIFIER ET LE LIQUIDE DE REFROIDISSEMENT AVERTISSEMENT:
Ne pas enlever le bouchon du radiateur lorsque le moteur est tréschaud. Dans ce cas, le liquide de refroidissement est sous pression : il peut jaillir par l'ouverturelorsqu'on enlève le bouchon et occasionner de sérieuses brûlures.

ENTRETIEN PAR VOS SOINS 6- 9
ZG050B1-AU Liquide de refroidissement recommandé Utiliser un produit de grande qualité
composé d'un mélange de 50% d'éthylène-glycol et de 50% d'eau. Le liquide de refroidissement doit êtrecompatible avec les pièces en alu- minium du moteur. Ne pas ajouter de produits anticorrosion ou autresadditifs. La concentration et le type du liquide de refroidissement doivent être de nature à éviter la congélationet la corrosion du système de refroidissement.
-15 -25-35-45
Concentration du liquide
de refroidissement
Température
ambiante (°C) Solution
antigel
35% 40% 50%60% Eau

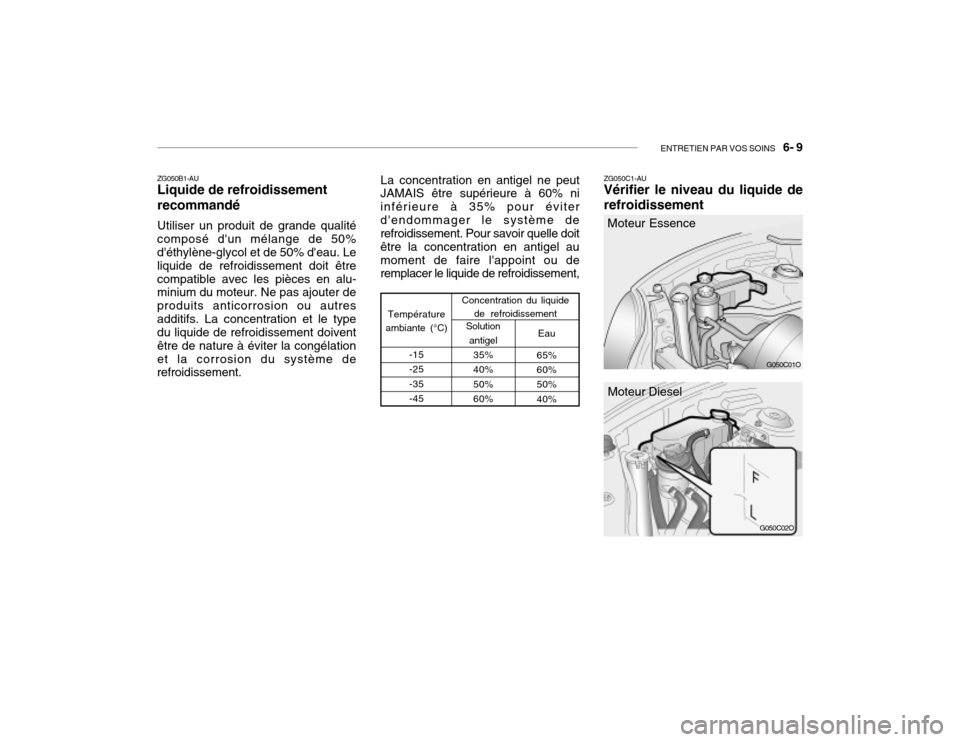

65% 60% 50%40% ZG050C1-AU Vérifier le niveau du liquide de refroidissement
G050C01O
G050C02O
Moteur Essence
Moteur Diesel
La concentration en antigel ne peut
JAMAIS être supérieure à 60% ni inférieure à 35% pour éviterd'endommager le système de refroidissement. Pour savoir quelle doit être la concentration en antigel aumoment de faire l'appoint ou de remplacer le liquide de refroidissement,

6- 10 ENTRETIEN PAR VOS SOINS
G060B01O-GUT REMPLACEMENT DES BOU-
GIES (Moteur Essence)
Les bougies doivent être remplacées
avec la périodicité indiquée au chapitre6, dans le programme d'entretien du véhicule, ou lorsque le moteur montredes signes de faiblesse indiquant la nécessité d'un remplacement, Parmi les symptômes d'usure des bougies,citons les ratés, une augmentation de la consommation, des accélérations moins vives, etc. Lorsque vousremplacez les bougies, utilisez toujours des bougies recommandées par Hyundai. L'utilisation d'autres bou-gies peut se traduire par un maque d'efficacité, des interférences dans la réception radio ou des dégâtsmécaniques.
HSM392
DOHC V6
1,0~1,1 mm
Le niveau du liquide de refroidissement est visible sur le côté du réservoir en plastique. Le niveau doit se situerentre les repères "L" et "F" situés sur le réservoir. Si le niveau est en- dessous du repère "L", ajouter duliquide pour le ramener entre les repères "L" et "F". Si le niveau est bas, rechercher les fuites éventuelles et vérifier fréquemment le niveau de liquide. Sile niveau descend à nouveau, amenez la voiture chez votre distributeur Hyundai pour qu'il procède à une in-spection et détermine l'origine du problème. REMARQUE: Lors du remplacement des bou-
gies d'allumage, utilisez toujours les pièces d'origine recommandées.
Bougies recomman dées:
Remark
2,0L
2,4L * 2,7L *Type
RN9YC4 (CHAMPION) BPR6ES-11 (NGK)RN10PYP4 (CHAMPION)PGR5C-11 (NGK)RC10PYPB4(CHAMPION) PFR5N-11 (NGK)
* : à électrode platinée
1,0~1,1 mm

ENTRETIEN PAR VOS SOINS 6- 11

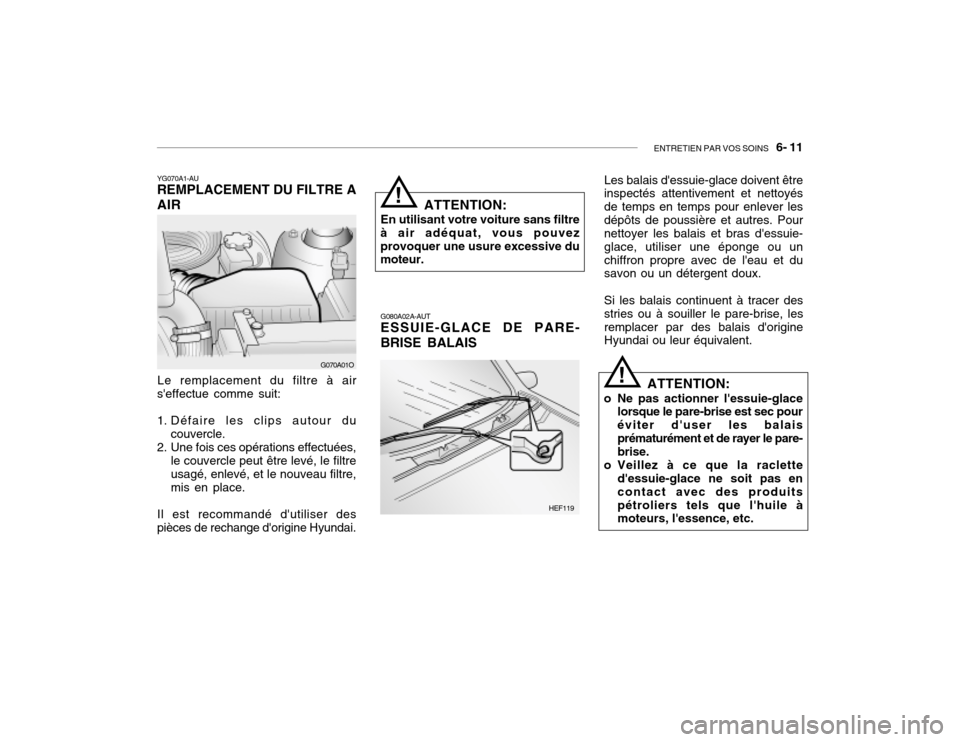

YG070A1-AU REMPLACEMENT DU FILTRE A AIR
HEF119
Le remplacement du filtre à air
s'effectue comme suit:
1. Défaire les clips autour du couvercle.
2. Une fois ces opérations effectuées,
le couvercle peut être levé, le filtre usagé, enlevé, et le nouveau filtre, mis en place.
Il est recommandé d'utiliser des
pièces de rechange d'origine Hyundai. G080A02A-AUT ESSUIE-GLACE DE PARE- BRISE BALAIS
Les balais d'essuie-glace doivent être inspectés attentivement et nettoyés de temps en temps pour enlever lesdépôts de poussière et autres. Pour nettoyer les balais et bras d'essuie- glace, utiliser une éponge ou unchiffron propre avec de l'eau et du savon ou un détergent doux. Si les balais continuent à tracer des stries ou à souiller le pare-brise, lesremplacer par des balais d'origine Hyundai ou leur équivalent.
!
ATTENTION:
En utilisant votre voiture sans filtre
à air adéquat, vous pouvez provoquer une usure excessive du moteur.
!
ATTENTION:
o Ne pas actionner l'essuie-glace lorsque le pare-brise est sec pour éviter d'user les balaisprématurément et de rayer le pare- brise.
o Veillez à ce que la raclette d'essuie-glace ne soit pas en contact avec des produitspétroliers tels que l'huile à moteurs, l'essence, etc.
G070A01O

6- 12 ENTRETIEN PAR VOS SOINS
HSM435

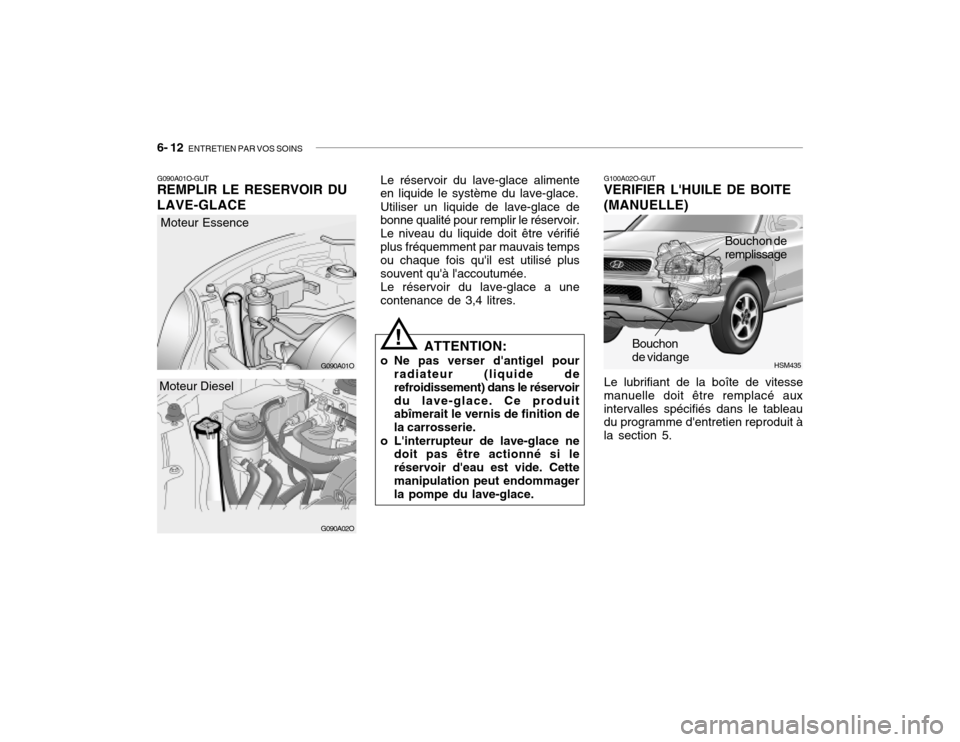

G100A02O-GUT VERIFIER L'HUILE DE BOITE (MANUELLE)
Le lubrifiant de la boîte de vitesse
manuelle doit être remplacé aux intervalles spécifiés dans le tableau du programme d'entretien reproduit à la section 5. Bouchon deremplissage
Bouchon de vidange
G090A01O-GUT REMPLIR LE RESERVOIR DU LAVE-GLACE
Le réservoir du lave-glace alimente
en liquide le système du lave-glace.
Utiliser un liquide de lave-glace de
bonne qualité pour remplir le réservoir. Le niveau du liquide doit être vérifiéplus fréquemment par mauvais temps ou chaque fois qu'il est utilisé plus souvent qu'à l'accoutumée.
Le réservoir du lave-glace a une
contenance de 3,4 litres.
ATTENTION:
o Ne pas verser d'antigel pour radiateur (liquide derefroidissement) dans le réservoirdu lave-glace. Ce produit abîmerait le vernis de finition de la carrosserie.
o L'interrupteur de lave-glace ne doit pas être actionné si leréservoir d'eau est vide. Cettemanipulation peut endommager la pompe du lave-glace.
!
G090A01O G090A02O
Moteur Essence
Moteur Diesel

ENTRETIEN PAR VOS SOINS 6- 13
!
G100B01L

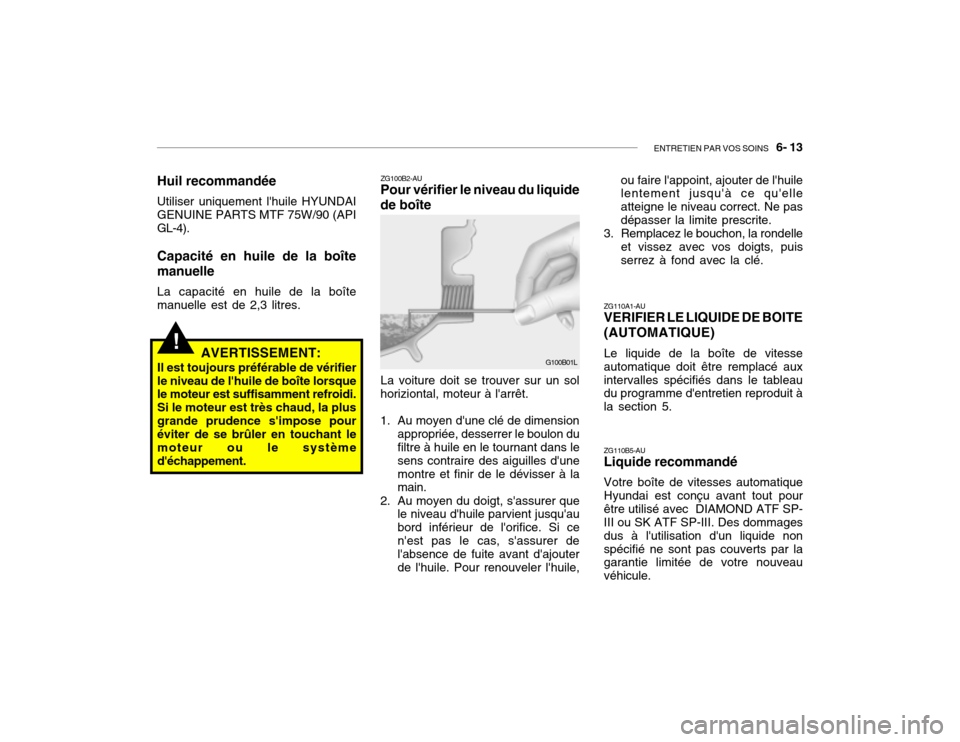

ZG100B2-AU Pour vérifier le niveau du liquide
de boîte
La voiture doit se trouver sur un sol
horiziontal, moteur à l'arrêt.
1. Au moyen d'une clé de dimension appropriée, desserrer le boulon du filtre à huile en le tournant dans le sens contraire des aiguilles d'unemontre et finir de le dévisser à la main.
2. Au moyen du doigt, s'assurer que le niveau d'huile parvient jusqu'au bord inférieur de l'orifice. Si cen'est pas le cas, s'assurer de l'absence de fuite avant d'ajouter de l'huile. Pour renouveler l'huile,
AVERTISSEMENT:
Il est toujours préférable de vérifierle niveau de l'huile de boîte lorsque le moteur est suffisamment refroidi. Si le moteur est très chaud, la plusgrande prudence s'impose pour éviter de se brûler en touchant le moteur ou le systèmed'échappement.
Huil recommandée Utiliser uniquement l'huile HYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4). Capacité en huile de la boîte manuelle La capacité en huile de la boîte manuelle est de 2,3 litres.
ou faire l'appoint, ajouter de l'huile lentement jusqu'à ce qu'elle atteigne le niveau correct. Ne pasdépasser la limite prescrite.
3. Remplacez le bouchon, la rondelle
et vissez avec vos doigts, puis serrez à fond avec la clé.
ZG110A1-AU VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) Le liquide de la boîte de vitesse automatique doit être remplacé auxintervalles spécifiés dans le tableau du programme d'entretien reproduit à la section 5. ZG110B5-AU Liquide recommandé Votre boîte de vitesses automatique Hyundai est conçu avant tout pourêtre utilisé avec DIAMOND ATF SP- III ou SK ATF SP-III. Des dommages dus à l'utilisation d'un liquide nonspécifié ne sont pas couverts par la garantie limitée de votre nouveau véhicule.
