Hyundai Santa Fe 2005 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2005, Model line: Santa Fe, Model: Hyundai Santa Fe 2005Pages: 243, PDF Size: 8.69 MB
Page 31 of 243
1COMPONENTES DE SU HYUNDAI
20
!
B100A01JM-GYT CALENTADOR DEL ASIENTO (Si está instalado) El calentador del asiento proporciona calor al asiento delantero durante tiempo frío. Con la llave de contacto enla posición "ON", presione los interruptores ubicados en la parte delantera de la consola para calentarel asiento del conductor o el del acompañante. Durante el verano, o bajo condicionesde temperaturas que no sean demasiado frías, mantenga los interruptores en la posición "OFF". B340G01O
B080F01S-AYT Regulación del ángulo del cojín (Sólo asiento del conductor) Si éste viene instalado, para ajustar la altura, deberá girar la rueda situada enel costado delantero izquierdo del cojín del asiento. Girándola en el sentido de giro del reloj, subirá la parte delanteradel cojín, para bajarla debe girarla en sentido opuesto.
B080F01O
B080G01FC-GYT BANDEJA INFERIOR (Si está instalado) La bandeja se encuentra debajo del asiento del acompañante. Para abrirla, tire de la misma hacia arriba y haciadelante.
HSM189
ADVERTENCIA:
Para evitar que se produzca una lesión en caso de accidente o de frenada brusca, mantenga labandeja cerrada mientras el vehículo se desplace.
Page 32 of 243
1
COMPONENTES DE SU HYUNDAI
21
!
B085A01O-GYT ASIENTO TRASERO Regulación del ángulo delrespaldo Para reclinar el respaldo, empuje la palanca del mismo hacia elreposacabezas y suéltela al alcanzar el ángulo de inclinación deseado. Al reclinar el respaldo a la posicióndeseada, asegúrese siempre de que haya quedado enclavado correctamente en dicha posición. HSM288
Palanca para doblar el respaldo
PRECAUCIÓN:
Al reclinar el respaldo, accione la palanca del mismo de pie.!
NOTA:
o El dispositivo de calentamiento
de asientos no funcionará si la temperatura ambiente excede los28°C ± 3,5°C.
o Si el dispositivo de calentamiento
de asientos no funciona cuandola temperatura ambiente es infe- rior a 24°C, ha de ser inspeccionado por sudistribuidor autorizado.
ADVERTENCIA:
Extreme las precauciones porposibles quemaduras o fiebre silos ocupantes son bebés, niños, personas mayores o personas bajo los efectos del alcohol, somníferoso medicamentos contra el resfriado.
HSM2043
B085B02O-AYT Cómo doblar el respaldo y los cojines del asiento trasero Para una mayor comodidad, todo el respaldo puede bajarse y el asientopuede doblarse hacia delante.
1. Retire los reposacabezas.
2. Tire de la correa para doblar el
asiento hacia delante.
3. Apriete la palanca para doblar el
respaldo (1) hacia dentro y manténgala sujeta mientras empuja el respaldo hacia abajo. Correa
(1)
Page 33 of 243
1COMPONENTES DE SU HYUNDAI
22
!ADVERTENCIA:
o Sujete siempre el respaldo al bajarlo o colocarlo en su posición normal. De lo contrario podría moverse de modo imprevisto ycausar lesiones.
o El objetivo de que el respaldo
pueda bajarse y de que el asientotrasero pueda doblarse hacia arriba es permitir el transporte de una mayor cantidad deobjetos. No debería sentarse ningún pasajero en el área de carga mientras el vehículocircula, ya que no es un asiento apropiado y no están disponibles cinturones de seguridad cuandoel respaldo está doblado. Esto podría ser causa de lesiones graves o muerte en caso deaccidente o si se frena de forma brusca. Los objetos transportados no deberíansobrepasar la altura de los asientos delanteros.
NOTA:
o Coloque las hebillas de los cinturones de seguridad traseros en las clavijas de los respaldos.De este modo se evita que las hebillas queden atrapadas en el asiento al volver a colocar elmismo en posición normal.
o Para el uso de los cinturones de
seguridad de los asientostraseros extraiga las correas de las clavijas pulsando el botón. HSM293
Clavijas para la hebilla
4. Fije el lazo de seguridad situado
debajo del asiento en el gancho que se encuentra en la parte trasera delrespaldo.
5. Coloque los reposacabezas entre
el respaldo y el asiento.
6. Para hacerlo regresar a su posición normal, apriete la palanca paradoblar el respaldo y siga elprocedimiento inverso al anteriormente descrito.
o Al volver a situar el respaldo en posición vertical, compruebe siempre que quede bloqueado enesta posición empujando la parte superior del mismo hacia delante y atrás. B080D02O
Gancho
Lazo de seguridad
Page 34 of 243
1
COMPONENTES DE SU HYUNDAI
23
De lo contrario, el cargamento podría deslizarse hacia delante ycausar lesiones u otros daños si se frena de forma brusca.
o Compruebe que los
reposacabezas se hayan fijadocorrectamente en su lugar para minimizar el riesgo de lesión encaso de accidente.
o Cuando vuelva a situar el
respaldo trasero en posición ver-tical tras haberlo doblado, ex- treme las precauciones para no dañar la cinta ni la hebilla delcinturón de seguridad. Asegúrese de que ni la cinta ni la hebilla del cinturón de seguridadse queden enganchados en el asiento trasero.
CINTURONES
B080P01O
B140A01B-GYT PRECAUCIONES CON EL ASIENTO POSTERIOR Para garantizar la seguridad de todos los pasajeros, el equipaje o la carga no debe apilarse a una altura superior a ladel respaldo del asiento. B150A01A-GYT CINTURONES DE SEGURIDAD Todos los ocupantes del vehículo deben usar permanentemente los cinturones de seguridad. Independiente de si las regulacionesdel tráfico de su país no lo hacen obligatorio. Esto contribuye enormemente a disminuir la magnitudde las lesiones recibidas en caso accidente. Además podemos efectuar las siguientes recomendaciones: B150B01Y-GYT Niños pequeños y sillas para niños En algunos países se exigen algunos sistemas de aseguramiento para sillas y niños de corta edad. Independiente de los requerimientos dela ley, es muy recomendable el uso de sillas porta niños, especiales para los autos, si éstas tienen un peso inferiora 20kg.
Page 35 of 243
1COMPONENTES DE SU HYUNDAI
24
asiento para niños de espaldas a la dirección de la marcha en el asientodelantero del vehículo. B150D01A-AYT Mujeres embarazadas El uso de los cinturones de seguridad es recomendable también para lasmujeres embarazadas para evitar la posibilidad de recibir alguna lesión en caso de accidente. Al utilizar el cinturónen este estado, debe tenerse la precaución de que la banda del cinturón que cruza en la parte de la pelvis, lohaga lo más abajo posible, quedando sobre las piernas y bajo el abdomen, nunca sobre este. Pararecomendaciones específicas consulte a un médico.B150E01A-AYT Personas lisiadas El uso del cinturón en estos casos también es aconsejable. Cuando seanecesario consulte con un médico. B150F01A-AYT Una persona por cinturón Nunca dos personas deben usar un mismo cinturón, esto incluye a losniños. No observar ésto puede ocasionar serias lesiones en caso de un accidente. B150G01A-AYT No se tumbe Para una máxima efectividad, todos los pasajeros deben estar biensentados, el asiento delantero del acompañante debe estar en la posición derecha. El cinturón de seguridad nopuede operar convenientemente si la persona se encuentra recostada sobre el asiento trasero, o en el delantero.
B150C02A-AYT Niños mayores Los niños con una estatura excesiva para utilizar un sistema de retenciónpara niños deberán ocupar el asiento trasero y utilizar el cinturón de seguridad con banda para el hombro ybanda abdominal. La banda abdomi- nal deberá colocarse ceñida sobre la pelvis en la posición más baja posible.Compruebe periódicamente que el cinturón esté colocado correctamente. El movimiento del niño puede sacar elcinturón de su posición correcta. Los niños están protegidos al máximo en caso de accidente si están sujetadosmediante un sistema de retención adecuado en el asiento trasero. Si es necesario que un niño mayor de 13años se siente en el asiento delantero, éste deberá utilizar debidamente el cinturón de seguridad con banda parael hombro y banda abdominal, y el asiento deberá retrocederse al máximo. Los niños menores de 13años deberán ocupar el asiento trasero y utilizar los elementos de retención adecuados. No coloque nunca un

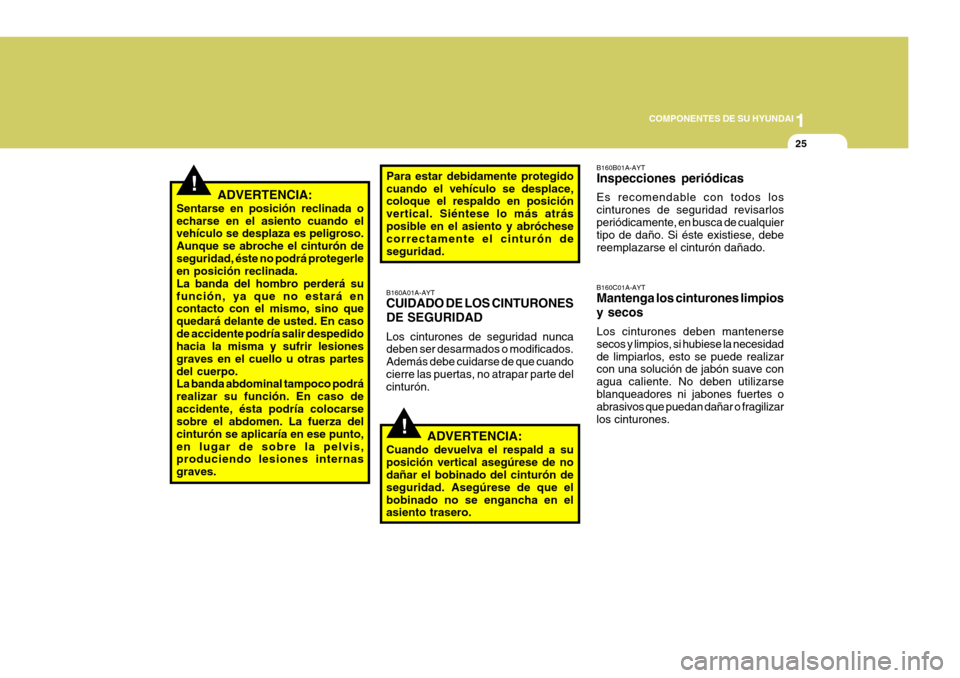

Page 36 of 243
1
COMPONENTES DE SU HYUNDAI
25
!
!ADVERTENCIA:
Sentarse en posición reclinada o echarse en el asiento cuando el vehículo se desplaza es peligroso. Aunque se abroche el cinturón deseguridad, éste no podrá protegerle en posición reclinada. La banda del hombro perderá sufunción, ya que no estará en contacto con el mismo, sino que quedará delante de usted. En casode accidente podría salir despedido hacia la misma y sufrir lesiones graves en el cuello u otras partesdel cuerpo. La banda abdominal tampoco podrá realizar su función. En caso deaccidente, ésta podría colocarse sobre el abdomen. La fuerza del cinturón se aplicaría en ese punto,en lugar de sobre la pelvis, produciendo lesiones internas graves. Para estar debidamente protegidocuando el vehículo se desplace, coloque el respaldo en posición vertical. Siéntese lo más atrásposible en el asiento y abróchese correctamente el cinturón de seguridad.
B160A01A-AYT CUIDADO DE LOS CINTURONES DE SEGURIDAD Los cinturones de seguridad nunca deben ser desarmados o modificados. Además debe cuidarse de que cuandocierre las puertas, no atrapar parte del cinturón.
ADVERTENCIA:
Cuando devuelva el respald a su posición vertical asegúrese de no dañar el bobinado del cinturón de seguridad. Asegúrese de que elbobinado no se engancha en el asiento trasero. B160B01A-AYT Inspecciones periódicas Es recomendable con todos los cinturones de seguridad revisarlosperiódicamente, en busca de cualquier tipo de daño. Si éste existiese, debe reemplazarse el cinturón dañado. B160C01A-AYT Mantenga los cinturones limpios y secos Los cinturones deben mantenerse secos y limpios, si hubiese la necesidad de limpiarlos, esto se puede realizar con una solución de jabón suave con agua caliente. No deben utilizarseblanqueadores ni jabones fuertes o abrasivos que puedan dañar o fragilizar los cinturones.

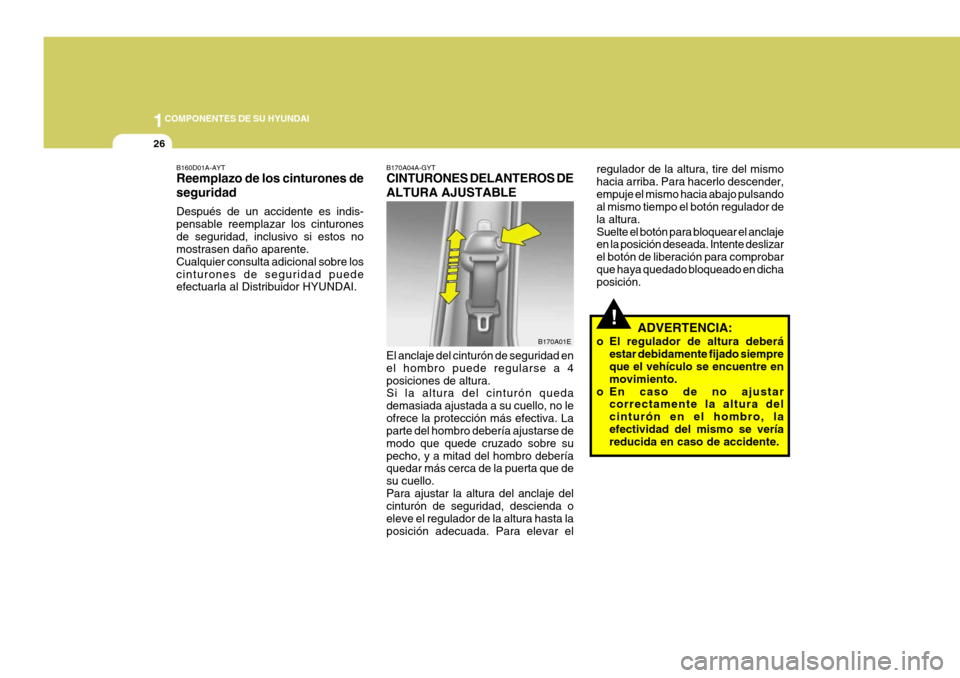

Page 37 of 243
1COMPONENTES DE SU HYUNDAI
26
!
El anclaje del cinturón de seguridad en el hombro puede regularse a 4posiciones de altura. Si la altura del cinturón queda demasiada ajustada a su cuello, no leofrece la protección más efectiva. La parte del hombro debería ajustarse de modo que quede cruzado sobre supecho, y a mitad del hombro debería quedar más cerca de la puerta que de su cuello.Para ajustar la altura del anclaje del cinturón de seguridad, descienda o eleve el regulador de la altura hasta laposición adecuada. Para elevar el B170A01E
B170A04A-GYT CINTURONES DELANTEROS DE ALTURA AJUSTABLE
regulador de la altura, tire del mismo hacia arriba. Para hacerlo descender,empuje el mismo hacia abajo pulsando al mismo tiempo el botón regulador de la altura.Suelte el botón para bloquear el anclaje en la posición deseada. Intente deslizar el botón de liberación para comprobarque haya quedado bloqueado en dicha posición.
ADVERTENCIA:
o El regulador de altura deberá estar debidamente fijado siempreque el vehículo se encuentre en movimiento.
o En caso de no ajustar correctamente la altura delcinturón en el hombro, laefectividad del mismo se vería reducida en caso de accidente.
B160D01A-AYT Reemplazo de los cinturones de seguridad Después de un accidente es indis- pensable reemplazar los cinturonesde seguridad, inclusivo si estos no mostrasen daño aparente. Cualquier consulta adicional sobre loscinturones de seguridad puede efectuarla al Distribuidor HYUNDAI.

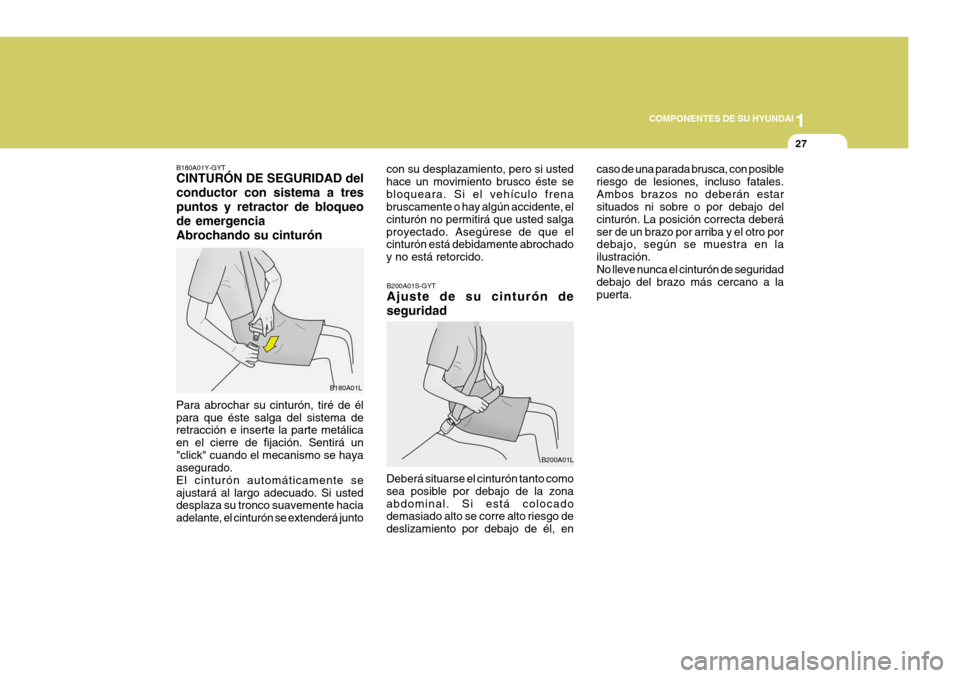

Page 38 of 243
1
COMPONENTES DE SU HYUNDAI
27
B200A01S-GYT Ajuste de su cinturón de seguridad caso de una parada brusca, con posible riesgo de lesiones, incluso fatales.Ambos brazos no deberán estar situados ni sobre o por debajo del cinturón. La posición correcta deberáser de un brazo por arriba y el otro por debajo, según se muestra en la ilustración.No lleve nunca el cinturón de seguridad debajo del brazo más cercano a la puerta.
B200A01L
B180A01Y-GYT CINTURÓN DE SEGURIDAD del conductor con sistema a trespuntos y retractor de bloqueode emergenciaAbrochando su cinturón
con su desplazamiento, pero si usted hace un movimiento brusco éste sebloqueara. Si el vehículo frena bruscamente o hay algún accidente, el cinturón no permitirá que usted salgaproyectado. Asegúrese de que el cinturón está debidamente abrochado y no está retorcido.
B180A01L
Para abrochar su cinturón, tiré de él para que éste salga del sistema de retracción e inserte la parte metálica en el cierre de fijación. Sentirá un"click" cuando el mecanismo se haya asegurado. El cinturón automáticamente seajustará al largo adecuado. Si usted desplaza su tronco suavemente hacia adelante, el cinturón se extenderá junto Deberá situarse el cinturón tanto comosea posible por debajo de la zonaabdominal. Si está colocado demasiado alto se corre alto riesgo de deslizamiento por debajo de él, en
Page 39 of 243
1COMPONENTES DE SU HYUNDAI
28
(b)
B220D01O-AYT CINTURON DE SEGURIDAD - Asiento posterior central -Sistema de 3 puntos de fijacióncon retractor de bloqueo deemergencia
B220D01O
1. Tire del cinturón de seguridad situado en el panel del techo.
2. Antes de abrochar el cinturón cen-
tral del asiento trasero, verificar la lengüeta (a) y la hebilla de bloqueo (b). (a)
(d) (c)
3. Después de verificar el cierre,
extraer el cinturón de su retractor e insertar la lengüeta metálica (c) en la hebilla (d). B220D02O
(d)
(c)
B210A01A-AYT Quitarse el cinturón El cinturón puede soltarse, apretando el botón rojo del mecanismo de fijación en el centro del automóvil. Cuandoéste se suelta, vuelve automáticamente a su posición origi- nal. Si esto no ocurre, verifique que elcinturón no esté torcido, e inténtelo de nuevo. B210A01L
Page 40 of 243

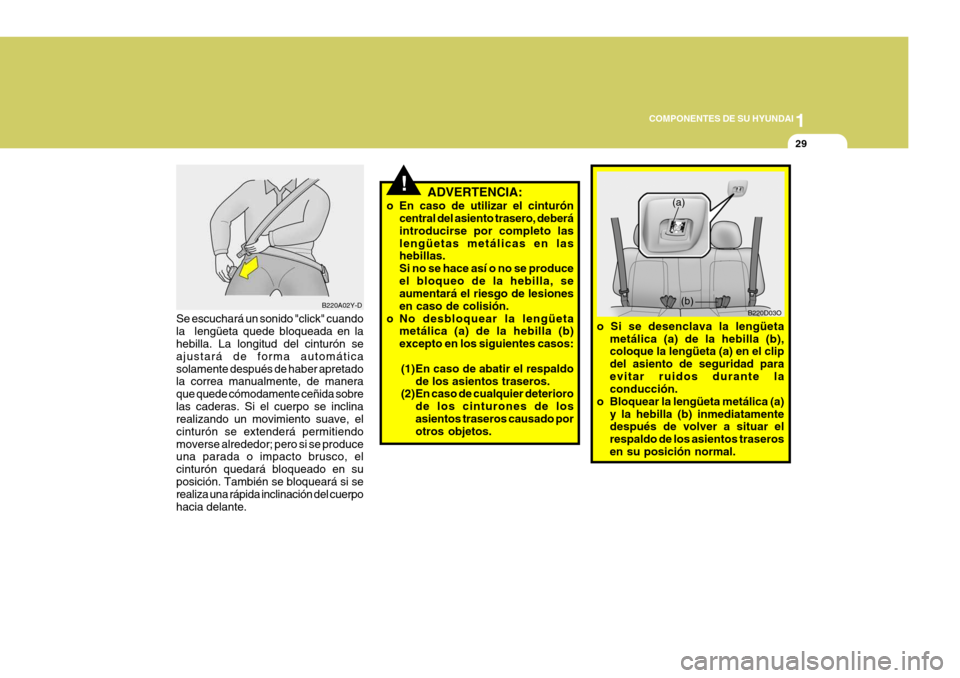

1
COMPONENTES DE SU HYUNDAI
29
!
Se escuchará un sonido "click" cuando la lengüeta quede bloqueada en la hebilla. La longitud del cinturón se ajustará de forma automáticasolamente después de haber apretado la correa manualmente, de manera que quede cómodamente ceñida sobrelas caderas. Si el cuerpo se inclina realizando un movimiento suave, el cinturón se extenderá permitiendomoverse alrededor; pero si se produce una parada o impacto brusco, el cinturón quedará bloqueado en suposición. También se bloqueará si se realiza una rápida inclinación del cuerpo hacia delante. B220A02Y-D
ADVERTENCIA:
o En caso de utilizar el cinturón central del asiento trasero, deberá introducirse por completo laslengüetas metálicas en las hebillas. Si no se hace así o no se produceel bloqueo de la hebilla, se aumentará el riesgo de lesiones en caso de colisión.
o No desbloquear la lengüeta metálica (a) de la hebilla (b)excepto en los siguientes casos:
(1)En caso de abatir el respaldo de los asientos traseros.
(2) En caso de cualquier deterioro
de los cinturones de losasientos traseros causado por otros objetos. B220D03O
o Si se desenclava la lengüeta metálica (a) de la hebilla (b),coloque la lengüeta (a) en el clip del asiento de seguridad paraevitar ruidos durante la conducción.
o Bloquear la lengüeta metálica (a) y la hebilla (b) inmediatamentedespués de volver a situar el respaldo de los asientos traserosen su posición normal. (a)
(b)
