Hyundai Santa Fe 2005 Manual del propietario (in Spanish)

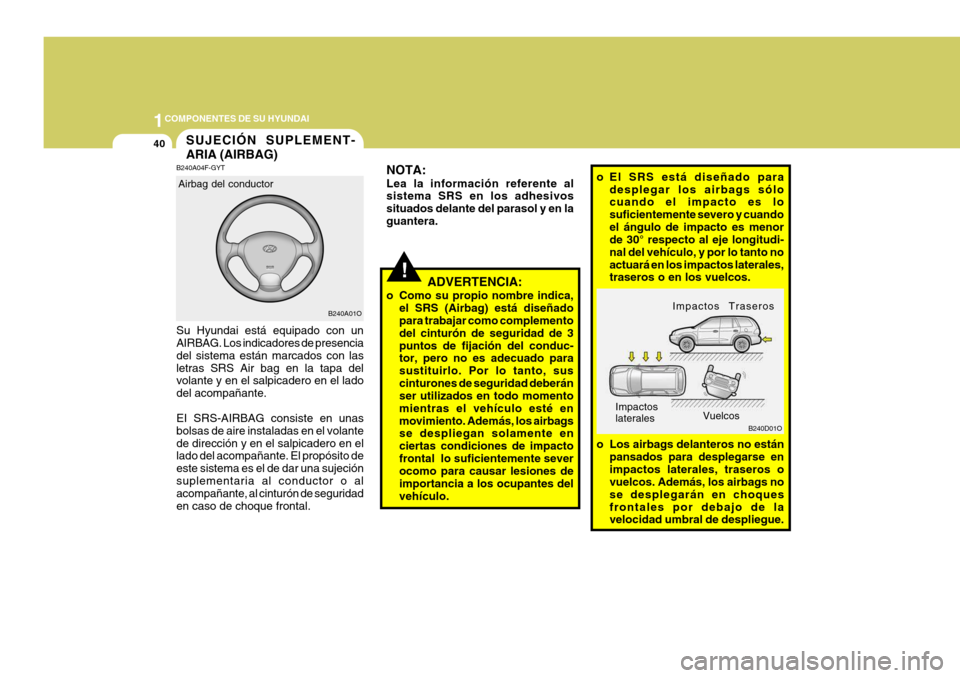

1COMPONENTES DE SU HYUNDAI
40
!
NOTA: Lea la información referente al sistema SRS en los adhesivos situados delante del parasol y en laguantera.
ADVERTENCIA:
o Como su propio nombre indica, el SRS (Airbag) está diseñadopara trabajar como complemento del cinturón de seguridad de 3 puntos de fijación del conduc- tor, pero no es adecuado para sustituirlo. Por lo tanto, suscinturones de seguridad deberán ser utilizados en todo momento mientras el vehículo esté enmovimiento. Además, los airbags se despliegan solamente en ciertas condiciones de impactofrontal lo suficientemente sever ocomo para causar lesiones de importancia a los ocupantes delvehículo. o El SRS está diseñado para
desplegar los airbags sólo cuando el impacto es lo suficientemente severo y cuandoel ángulo de impacto es menor de 30° respecto al eje longitudi- nal del vehículo, y por lo tanto noactuará en los impactos laterales, traseros o en los vuelcos.
B240D01O
Impactos Traseros
Impactos laterales
o Los airbags delanteros no están pansados para desplegarse en impactos laterales, traseros o vuelcos. Además, los airbags no se desplegarán en choquesfrontales por debajo de la velocidad umbral de despliegue. Vuelcos
SUJECIÓN SUPLEMENT- ARIA (AIRBAG)
B240A04F-GYT Su Hyundai está equipado con un AIRBAG. Los indicadores de presencia del sistema están marcados con lasletras SRS Air bag en la tapa del volante y en el salpicadero en el lado del acompañante. EI SRS-AIRBAG consiste en unas bolsas de aire instaladas en el volantede dirección y en el salpicadero en el lado del acompañante. El propósito de este sistema es el de dar una sujeciónsuplementaria al conductor o al acompañante, al cinturón de seguridad en caso de choque frontal. B240A01O
Airbag del conductor

1
COMPONENTES DE SU HYUNDAI
41
B240B03A-GYT Componentes y Funciones de SRS
B240B01L
El SRS tiene los siguientes componentes:
- Módulo de Airbag en el lado del Conductor
- Módulo de Airbag en el lado del Acompañante
- Indicador de Advertencia de
Funcionamiento (SRI) del SRS
- Módulo de Control del SRS (SRSCM) El SRSCM controla de forma continua todos los elementos mientras la llavede contacto está en la posición "ON", y determina si un impacto frontal, o casi frontal, es lo suficientemente fuertecomo para que funcione el sistema de Airbag. El indicador de advertencia de funcionamiento del SRS (SRI) ubicado en el panel de instrumentos apareceráen forma intermitente durante aproximadamente 6 segundos después de que se ha puesto en laposición "ON" la llave de contacto, o después de que se encienda el motor. Luego el SRI se apagará.
o Para máxima protección y
seguridad en todos los tipos de colisiones, todos los ocupantes, incluido el conductor deberántener abrochados sus respectivos cinturones de seguridad, se disponga o no deairbags al frente de su posición de sentado, para minimizar el riesgo de lesiones severas omortales en caso de colisión. No sentarse o reclinarse próximo al airbag cuando el vehículo estáen movimiento.
o El sistema SRS (airbag) debe de
desplegarse muy rapidamentepara proveer el protección en caso de accidente. Si el ocupante está fuera de posición por nollevarse el cinturón de seguridad, El air bag puede golpear al ocupante fuertemente causandoserios o perjudicados fatales.

1COMPONENTES DE SU HYUNDAI
42
Airbag del pasajero
B240B01O
La combinación del Airbag inflado en su totalidad y el uso apropiado delcinturón de seguridad, disminuye el movimiento hacia adelante del con- ductor, o del acompañante, y por lotanto, reduce el riesgo de sufrir lesiones en la cabeza o el pecho. Después del inflado por completo, el Airbag comienza inmediatamente a desinflarse permitiendo al conductorobtener una mayor visibilidad y la posibilidad de conducir el vehículo.
Al desplegarse el Airbag, las costuras del forro del volante de dirección se separarán debido a la presión provocada por la expansión del Airbag. Al abrirse los forros se producirá latotal expansión del Airbag.
B240B03L
Ambos módulos de Airbag están ubicados en el centro del volante dedirección y frente al acompañante en el panel. Cuando el SRSCM detecta un impacto fuerte en la parte frontal delvehículo, automáticamente desplegará el Airbag.
B240B02L

1
COMPONENTES DE SU HYUNDAI
43
!
Airbag del pasajero
B240B05L
ADVERTENCIA:
o Cuando se activa el SRS, puede que se produzca un ruido fuerte y se desprenda un poco de polvo. Estas condiciones son normalesy no son peligrosas. Sin embargo, el polvo que se desprende du- rante el despliegue de la bolsa deaire puede producir irritación en la piel. Asegúrese de lavarse bien las manos y la cara con agua tibiay un jabón suave después de que haya sufrido un accidente en el cual se haya desplegado elAirbag. o El sistema SRS sólo funciona
cuando la llave de encendido seencuentra en la posición "ON".Si el SRS SRI no se enciende o si permanece encedido tras encenderse unos 6 segundos algirar la llave a la posición "ON" o tras arrancar el motor, o si se enciende durante la conducción,significa que presenta fallos. En ese caso, haga revisar su vehículo inmediatamente en untaller autorizado Hyundai.
o Antes de sustituir cualquier fus-
ible, desconecte un terminal dela batería, gire la llave de contacto a la posición de "LOCK" (bloqueo) y extraiga la llave desu cerradura. Nunca desmonte o sustituya el (los) fusible(s) relacionados con el Airbagcuando la llave de contacto está en la posición "ON" (activada). Si fallara en cumplir con esteaviso, podría explotar el Airbag y/o se encendería la luz de aviso de avería del SRS (Airbag).
PRECAUCIÓN:
Cuando se instale el recipiente delíquido refrescante del aire en elinterior del vehículo, no situarlo próximo al tablero de instrumentos ni a la cubierta protectora contragolpes del tablero delantero. Si se produce cualquier fuga del enfriador de aire en esas zonas(tablero de instrumentos, cubierta protectora o ventilador) pudiera deteriorar estos componentes. Sise vierte líquido del enfriador del aire sobre estas zonas, lavarlo con agua inmediatamente.
!

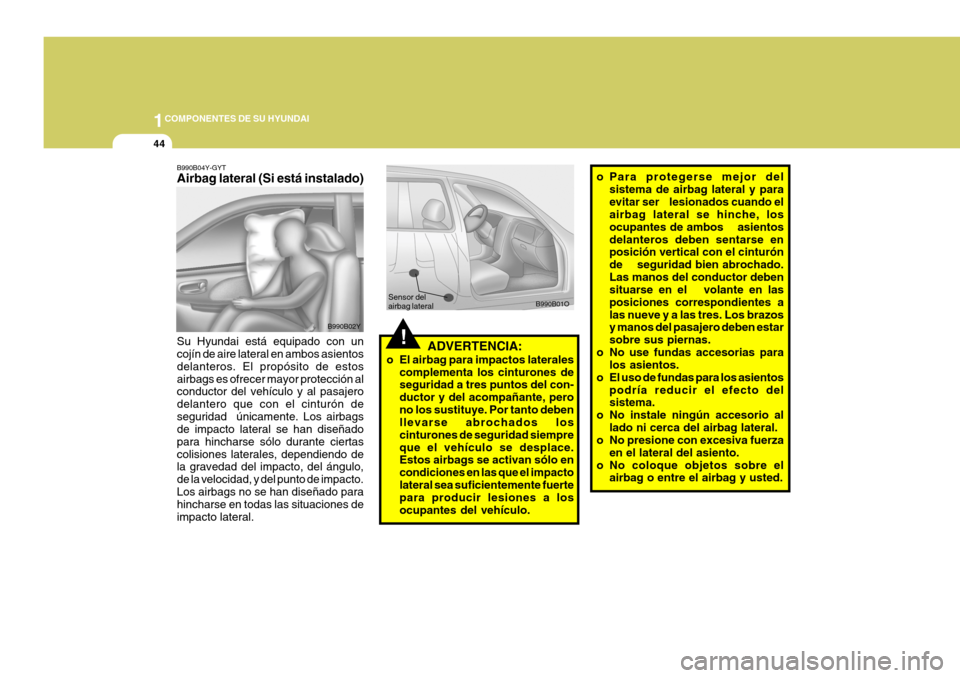

1COMPONENTES DE SU HYUNDAI
44
!
o Para protegerse mejor del
sistema de airbag lateral y para evitar ser lesionados cuando el airbag lateral se hinche, los ocupantes de ambos asientosdelanteros deben sentarse en posición vertical con el cinturón de seguridad bien abrochado.Las manos del conductor deben situarse en el volante en las posiciones correspondientes alas nueve y a las tres. Los brazos y manos del pasajero deben estar sobre sus piernas.
o No use fundas accesorias para los asientos.
o El uso de fundas para los asientos podría reducir el efecto del sistema.
o No instale ningún accesorio al lado ni cerca del airbag lateral.
o No presione con excesiva fuerza
en el lateral del asiento.
o No coloque objetos sobre el airbag o entre el airbag y usted.
ADVERTENCIA:
o El airbag para impactos laterales complementa los cinturones de seguridad a tres puntos del con- ductor y del acompañante, perono los sustituye. Por tanto deben llevarse abrochados los cinturones de seguridad siempreque el vehículo se desplace. Estos airbags se activan sólo en condiciones en las que el impactolateral sea suficientemente fuerte para producir lesiones a los ocupantes del vehículo.
Sensor del airbag lateral
B990B01O
B990B04Y-GYT Airbag lateral (Si está instalado) Su Hyundai está equipado con un cojín de aire lateral en ambos asientos delanteros. El propósito de estosairbags es ofrecer mayor protección al conductor del vehículo y al pasajero delantero que con el cinturón deseguridad únicamente. Los airbags de impacto lateral se han diseñado para hincharse sólo durante ciertascolisiones laterales, dependiendo de la gravedad del impacto, del ángulo, de la velocidad, y del punto de impacto.Los airbags no se han diseñado para hincharse en todas las situaciones de impacto lateral. B990B02Y

1
COMPONENTES DE SU HYUNDAI
45
!
B240C01HP
ADVERTENCIA:
o Extremadamente peligroso! No utilice nunca un sistema de fijación infantil que mire haciaatrás, en un asiento que esté protegido por un sistema de Airbag en su parte frontal.
o El modificar los componentes del SRS o su cableado, incluyendoel colocar cualquier tipo de in-signias en los forros, o el modificar la estructura del cuerpo, pueden afectardesfavorablemente al funcionamiento del SRS y producir posibles lesiones.
B240C01HP-GYT Cuidados especiales con el SRS Prácticamente, el SRS no necesita de mantenimiento especial y por lo tantono hay piezas que usted pueda reparar por sí mismo. Todo el sistema SRS debe ser cambiado por su servicioHyundai autorizado, 10 años después de la fecha de fabricación del vehículo. Cualquier trabajo que se realice en el sistema del Airbag, tal como su desmontaje, instalación, reparación ocualquier cambio que se desee realizar en el volante de dirección, debe hacerlo un técnico especializado de Hyundai.Una manipulación inapropiada del sistema de Airbag puede provocar una grave lesión personal.
o No coloque objetos (un paraguas,
bolso, etc.) entre la puerta delantera y el asiento delantero. Estos objetos pueden convertirseen proyectiles peligrosos y producir graves lesiones si se hincha el airbag lateralsuplementario.
o Para evitar que el airbag lateral
se hinche inesperadamenteocasionando lesiones personales, evite golpear el sen- sor del airbag lateral cuando lallave de contacto esté en la posición "on".

1COMPONENTES DE SU HYUNDAI
46
o Si se inflan los Airbag, éstos
deben ser reemplazados por su Servicio Hyundai Autorizado.
o No manipule indebidamente o desconecte el cableado del SRS,u otros componentes del sistemadel SRS. Hacerlo podría causar daños involuntarios, desplegando accidentalmente elAirbag o inutilizando el SRS.
o No instale un sistema de sujeción
en la parte de atrás del asientodelantero frente a los niños. Este tipo de sistema de sujeción podría provocar al bebé, o niño, una lesión grave si el airbag se desplegará en caso de unaccidente. o Si se debe cambiar algún
componente del sistema deAirbag, o si se debe desmontar elvehículo, se deben tomar ciertas precauciones. Su servicio Hyundai conoce estasprecauciones y puede proporcionarle la información necesaria.El hacer caso omiso a estas precauciones y procedimientos, pueden aumentar el riesgo desufrir una lesión personal.
o Si vende su vehículo, asegúrese
de informarle a su nuevo propietario todos los puntos an- tes mencionados y que estemanual le sea entregado junto con el vehículo.
o Para limpiar los forros de la bolsa
de aire, utilice solamente un paño suave y seco, o uno que hayasido humedecido con agua corriente. Los disolventes o limpiadores pueden dañar losforros de la bolsa de aire y el correcto funcionamiento del sistema.
o No se deben poner objetos sobre o cerca de la etiqueta deidentificación de los Airbag en elvolante de dirección, panel de instrumentos, y el panel ubicado frente al acompañante, ya quecualquiera de estos objetos puede causar algún daño si el vehículo sufre algún tipo decolisión lo suficientemente grave para que haga que se inflen los Airbag.

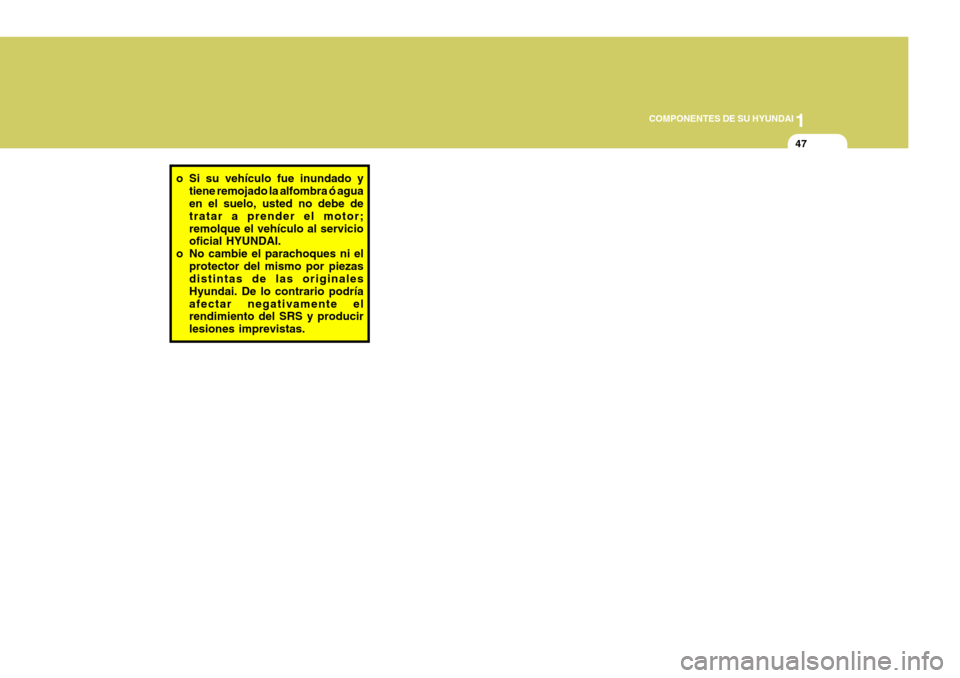

1
COMPONENTES DE SU HYUNDAI
47
o Si su vehículo fue inundado y
tiene remojado la alfombra ó agua en el suelo, usted no debe de tratar a prender el motor;remolque el vehículo al servicio oficial HYUNDAI.
o No cambie el parachoques ni el protector del mismo por piezasdistintas de las originales Hyundai. De lo contrario podríaafectar negativamente el rendimiento del SRS y producir lesiones imprevistas.

1COMPONENTES DE SU HYUNDAI
48PANEL DE INSTRUMENTOS E INDICADOR DE LUCES
B260A01O-GHT Motor de gasolina
B260A01O-1

1
COMPONENTES DE SU HYUNDAI
49
1. Testigo de advertencia del sistema de tracción a cuatro ruedas (Si está instalado)
2. Luz de advertencia del sistema del antibloqueo de frenos (ABS)
3. Tacómetro
4. Indicador de intermitente
5. Indicador de temperatura de líquido refrigerante
6. Luz indicadora de la posición de la palanca de cambios de la transmisión automática (Si está instalado)
7. Luz de aviso del nivel bajo del combustible
8. Indicador de combustible
9. Velocímetro
10.Indicador de avería
11.Testigo de advertencia de la abertura de la puerta trasera 12.TCS Testigo indicador de control de tracción
(Si está instalado)
13.Luz de aviso del voltaje de la batería
14.Luz de aviso de puertas abiertas
15.Luz de aviso de freno de estacionamiento/ nivel de líquido bajo
16.Luz de aviso de la presión del aceite
17.Cuentakilómetros/Cuentakilómetros parcial/
Ordenador de viaje (Si está instalado)
18.Indicador luminoso de alumbrado largo de carretera
19.Indicador de advertencia de funcionamiento (SRI)
del sistema de sujeción suplementario (SRS)
20.Indicador de velocidad crucero (Si está instalado)
